18GL303：綜合管廊污水、雨水管道敷設與安裝
- 圖集編號
- 18GL303
- 圖集名稱
- 綜合管廊污水、雨水管道敷設與安裝
- 定價
- 54.00 元
- 開本
- 16 開
- 主編單位
- 上海市城市建設設計研究院總院（集團）有限公司
- 長沙市規劃設計院有限責任公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集為新編圖集，本圖集為城市綜合管廊標準設計專項系列圖集之一。本圖集適用于抗震設防烈度不大于8度（0.3g）的混凝土結構綜合管廊，管徑≤DN1000，介質溫度為5℃～40℃，設計內水壓力等級不大于0.15MPa的污水、雨水管道的敷設與安裝。
主要內容包括：排水艙室布置、管道常用進艙方式，管道布置示例，檢查井大樣圖，閘槽井大樣圖，沖洗口、通氣管、盲板檢查口布置，管道支墩選用表，管道支墩配筋圖，管道支墩埋件圖，管道支吊架，球墨鑄鐵管內外防腐做法，管道連接方式等。
本圖集可供設計人員直接選用、施工人員照?qǐng)D施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 綜合管廊排水管道、檢查井技術要求 | 7 |
| 綜合管廊污水、雨水艙室推薦空間位置 | 9 |
| 污水、雨水管道布置 | 10 |

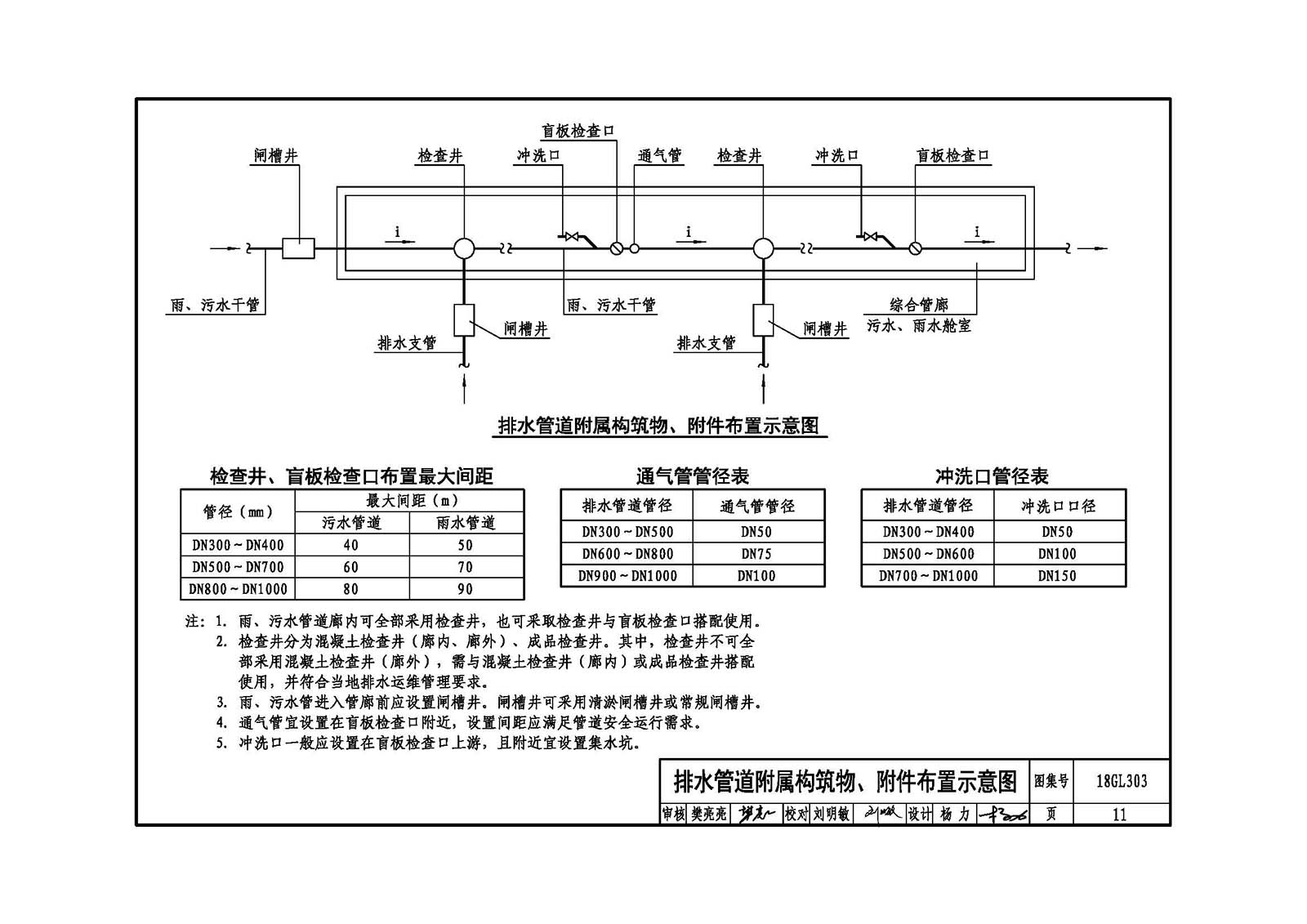

| 排水管道附屬構筑物、附件布置示意圖 | 11 |
| 排水管進艙方式示意圖 | 12 |

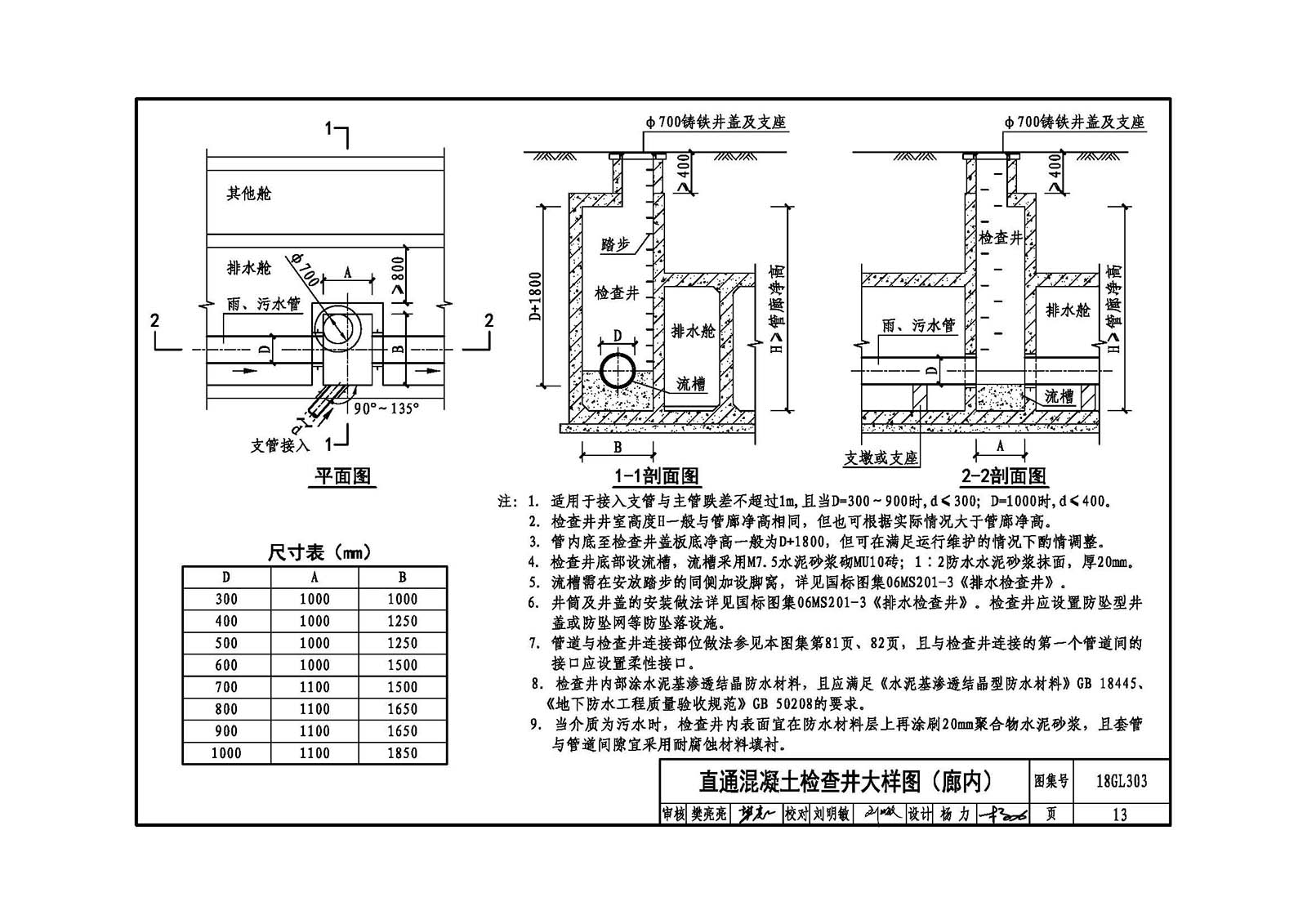

| 直通混凝土檢查井大樣圖（廊內） | 13 |
| 直通混凝土檢查井結構配筋圖（廊內） | 14 |
| 直通混凝土檢查井大樣圖（廊外） | 15 |
| 直通混凝土檢查井結構配筋圖（廊外） | 16 |
| 三通混凝土檢查井大樣圖（廊內） | 17 |
| 三通混凝土檢查井結構配筋圖（廊內） | 18 |
| 四通混凝土隔板式跌水井大樣圖（廊內，單管跌水，支管管徑≤1000） | 19 |
| 四通混凝土隔板式跌水井結構配筋圖(廊內，單管跌水，支管管徑≤1000) | 20 |
| 三通/四通混凝土隔板式跌水井大樣圖(廊內，雙管跌水，支管管徑≤1000) | 21 |
| 三通/四通混凝土隔板式跌水井結構配筋圖（廊內，雙管跌水，支管管徑≤1000) | 22 |
| 三通/四通混凝土豎槽式跌水井大樣圖（廊內，支管管徑≤400） | 23 |
| 三通/四通混凝土豎槽式跌水井結構配筋圖（廊內，支管管徑≤400） | 24 |
| 三通/四通混凝土豎槽式跌水井大樣圖（廊外，支管管徑≤400） | 25 |
| 三通/四通混凝土豎槽式跌水井結構配筋圖（廊外，支管管徑≤400） | 26 |
| 成品直通檢查井大樣圖（球墨鑄鐵） | 27 |
| 成品直通檢查井大樣圖（塑料） | 28 |
| 混凝土清淤閘槽井 | 29 |
| 混凝土清淤閘槽井配筋圖 | 30 |
| 沖洗口詳圖 | 32 |
| 通氣管設置示意圖 | 33 |
| 盲板檢查口安裝圖 | 34 |
| 排水管道固定支墩布置圖 | 35 |
| 固定支墩構造圖 | 36 |
| 固定支墩配筋平面圖 | 37 |
| 固定支墩配筋剖面圖（植筋做法） | 38 |
| 固定支墩配筋剖面圖（預留筋做法） | 39 |
| 固定支墩選用表 | 40 |

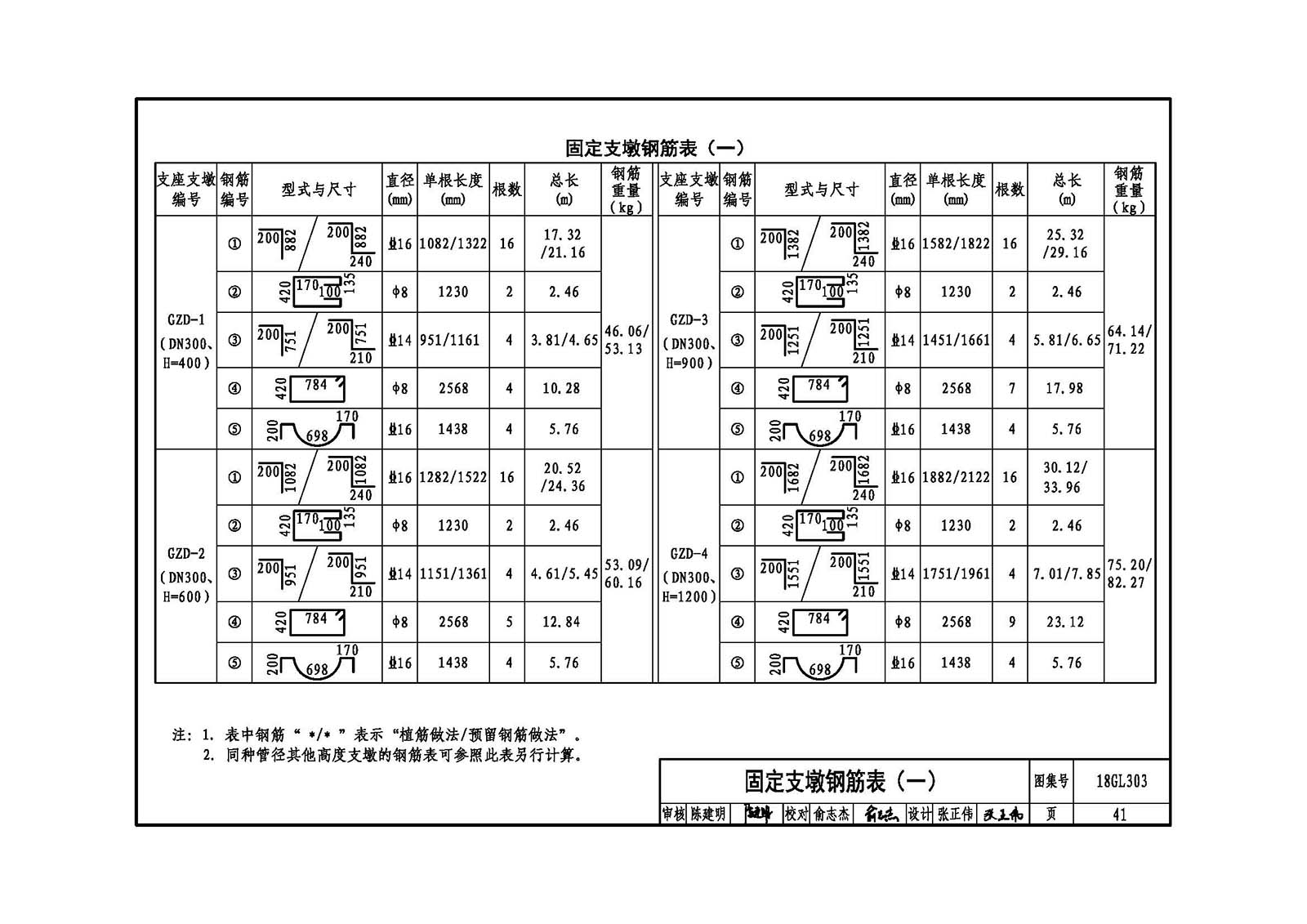

| 固定支墩鋼筋表（一） | 41 |
| 固定支墩鋼筋表（二） | 42 |
| 固定支墩鋼筋表（三） | 43 |
| 固定支墩鋼筋表（四） | 44 |
| 固定支墩鋼筋表（五） | 45 |
| 固定支墩鋼筋表（六） | 46 |
| 固定支墩鋼筋表（七） | 47 |
| 固定支墩鋼筋表（八） | 48 |
| 固定支墩鋼筋表（九） | 49 |
| 固定支墩鋼筋表（十） | 50 |
| 固定支墩弧形墊板詳圖 | 51 |
| 排水管道滑動支墩布置圖 | 53 |
| 滑動支墩構造圖（無箍） | 54 |
| 滑動支墩構造圖（有箍） | 55 |
| 滑動支墩抱箍詳圖 | 56 |
| 滑動支墩配筋平面圖 | 57 |
| 滑動支墩配筋剖面圖（植筋做法） | 58 |
| 滑動支墩配筋剖面圖（預留筋做法） | 59 |
| 滑動支墩選用表 | 60 |
| 滑動支墩鋼筋表（一） | 61 |
| 滑動支墩鋼筋表（二） | 62 |
| 滑動支墩鋼筋表（三） | 63 |
| 滑動支墩鋼筋表（四） | 64 |
| 滑動支墩鋼筋表（五） | 65 |
| 滑動支墩鋼筋表（六） | 66 |
| 滑動支墩鋼筋表（七） | 67 |
| 滑動支墩鋼筋表（八） | 68 |
| 滑動支墩鋼筋表（九） | 69 |
| 滑動支墩鋼筋表（十） | 70 |
| 滑動支墩弧形墊板詳圖 | 71 |
| A型支架圖及材料表 | 73 |
| B型支架圖 | 74 |
| 型支架材料表 | 75 |
| A型吊架圖及材料表 | 76 |
| B型吊架圖 | 77 |
| B型吊架材料表 | 78 |
| C1型管卡大樣圖 | 79 |
| C2型管卡大樣圖 | 80 |
| 管道進出管廊做法詳圖（球墨鑄鐵管） | 81 |
| 管道進出管廊做法詳圖（鋼骨架PE管） | 82 |
| 球墨鑄鐵管、鋼骨架PE管管道連接 | 83 |
| 球墨鑄鐵管道內、外防腐 | 84 |
| 接口用密封圈 | 85 |
