19J302：城市綜合管廊工程防水構造

圖集編號

19J302

圖集名稱

城市綜合管廊工程防水構造

定價

74.00 元

開本

16 開

主編單位

中國建筑標準設計研究院有限公司
中國建筑防水協會

圖集咨詢

圖集購買

內容簡介

本圖集主要針對混凝土結構的城市綜合管廊工程底板、側墻、頂板以及地上部分的人員出入口、投料口、通風口、排水溝等部位的防水工程，通過梳理防水混凝土、防水砂漿、防水卷材、防水涂料、塑料防水板等防水材料在一般地區綜合管廊防水工程中的常見做法，總結了通用、可行的材料選用、設置要求、施工工藝以及構造節點等，供設計和施工人員參考。

按施工方法分類，主要包括明挖法預制拼裝及裝配整體式綜合管廊、礦山法綜合管廊、盾構法綜合管廊、頂管與箱涵頂進法綜合管廊等工程防水構造內容。

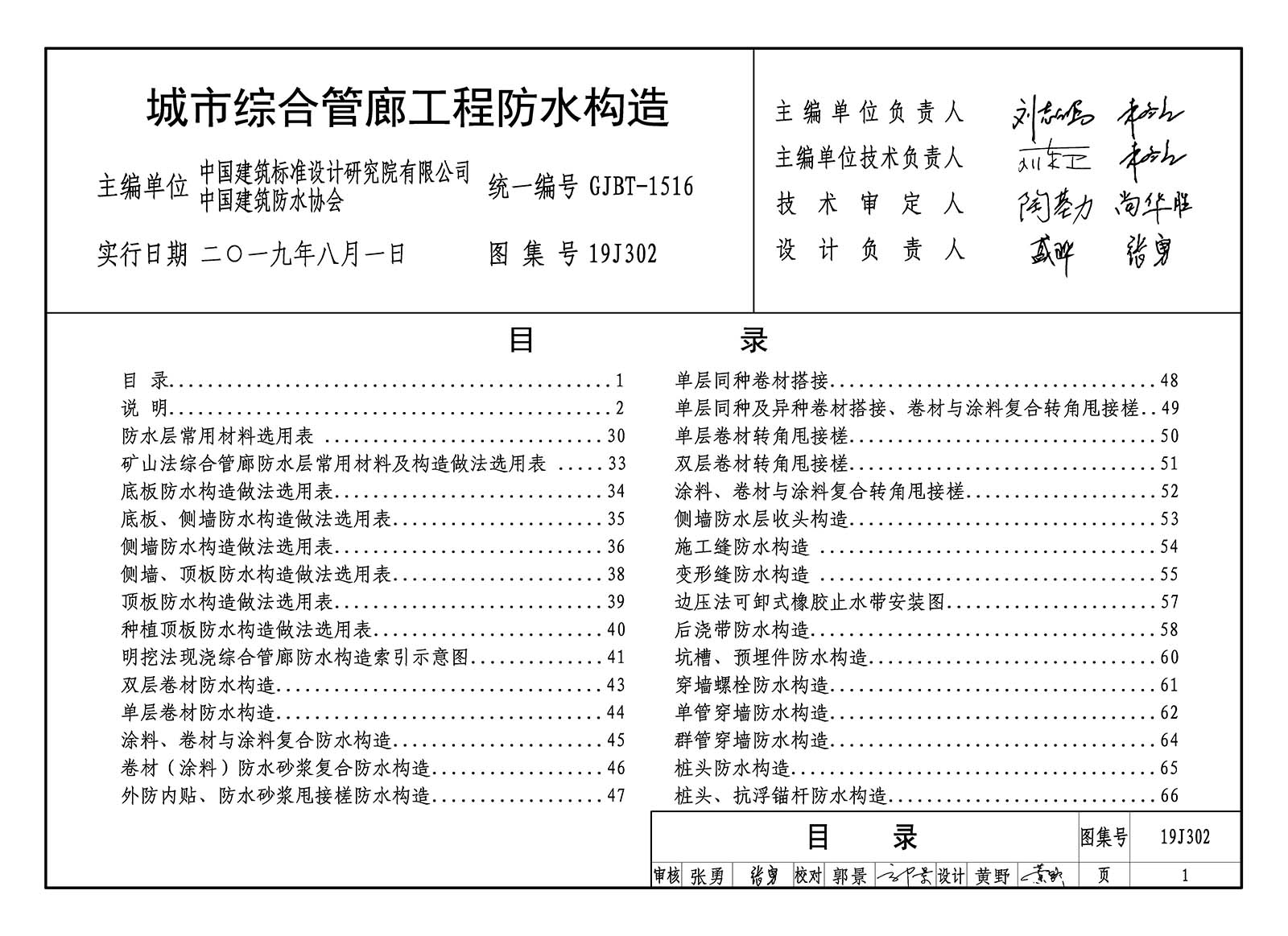

目錄	1
說明	2

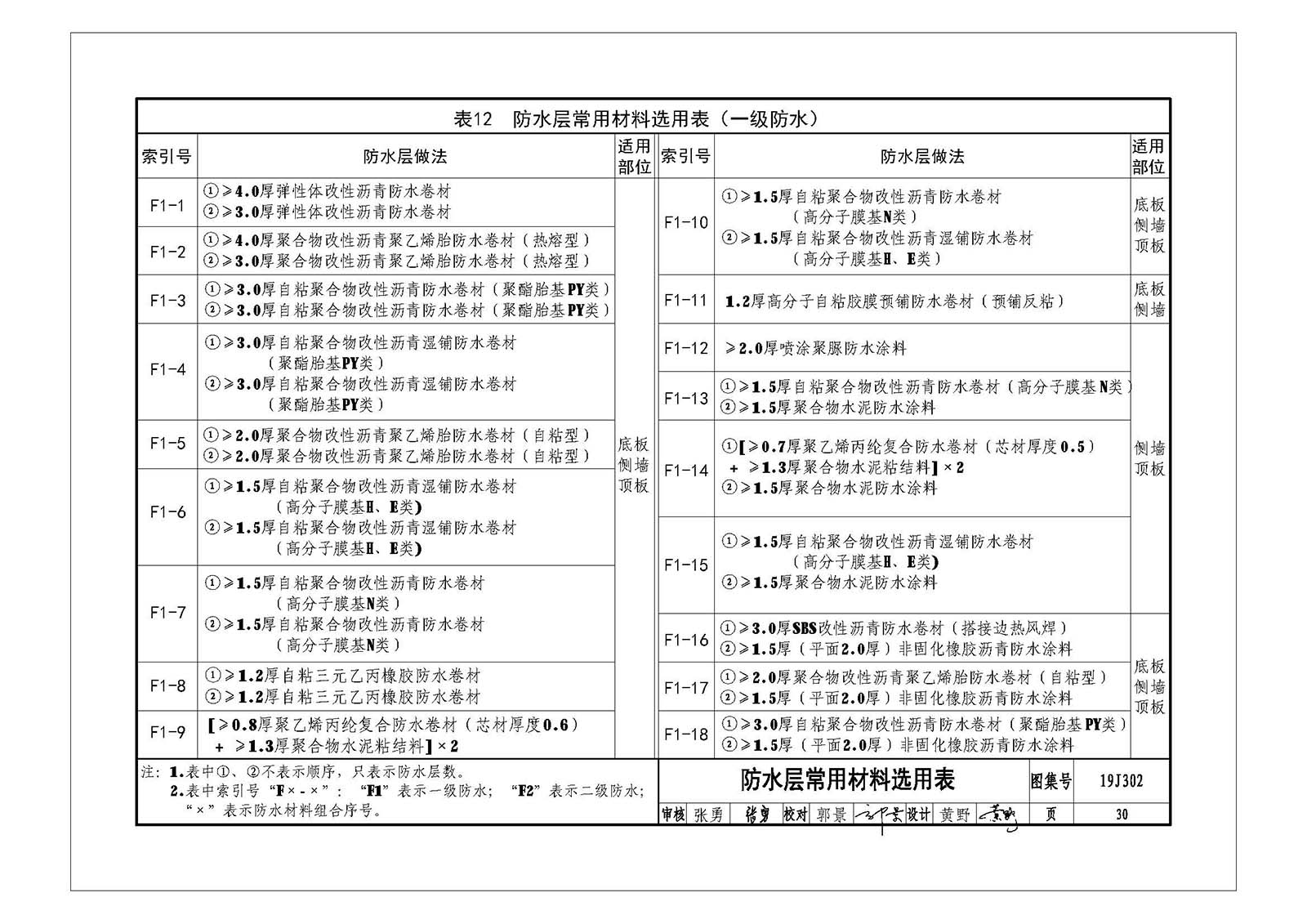

防水層常用材料選用表	30
礦山法綜合管廊防水層常用材料及構造做法選用表	33
底板防水構造做法選用表	34
底板、側墻防水構造做法選用表	35
側墻防水構造做法選用表	36
側墻、頂板防水構造做法選用表	38
頂板防水構造做法選用表	39
種植頂板防水構造做法選用表	40
明挖法現澆綜合管廊防水構造索引示意圖	41
雙層卷材防水構造	43

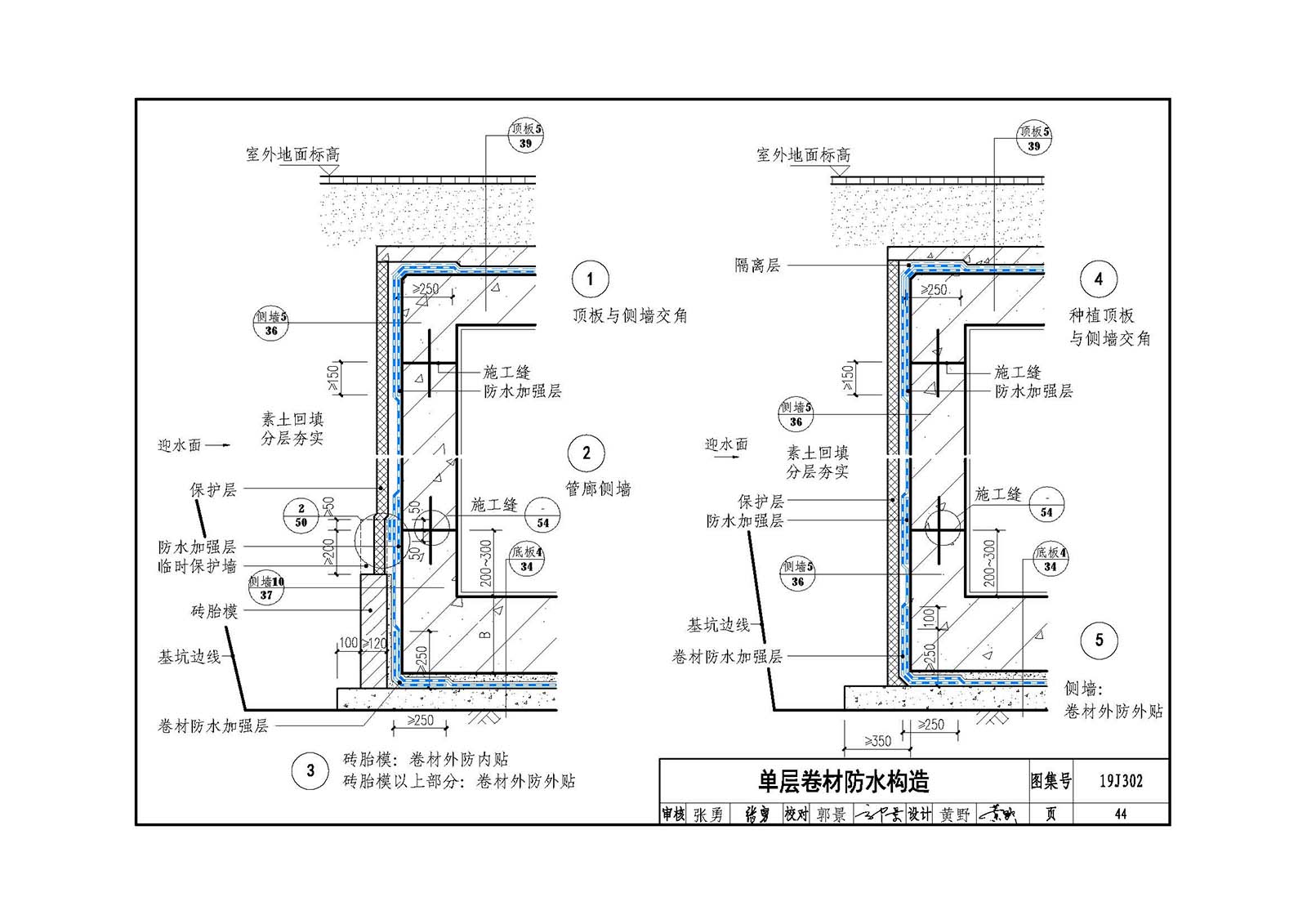

單層卷材防水構造	44
涂料、卷材與涂料復合防水構造	45
卷材(涂料)防水砂漿復合防水構造	46
外防內貼、防水砂漿甩接槎防水構造	47
單層同種卷材搭接	48
單層同種及異種卷材搭接、卷材與涂料復合轉角甩接槎	49
單層卷材轉角甩接槎	50
雙層卷材轉角甩接槎	51
涂料、卷材與涂料復合轉角甩接槎	52
側墻防水層收頭構造	53
施工縫防水構造	54
變形縫防水構造	55
邊壓法可卸式橡膠止水帶安裝圖	57
后澆帶防水構造	58
坑槽、預埋件防水構造	60
穿墻螺栓防水構造	61
單管穿墻防水構造	62
群管穿墻防水構造	64
樁頭防水構造	65
樁頭、抗浮錨桿防水構造	66

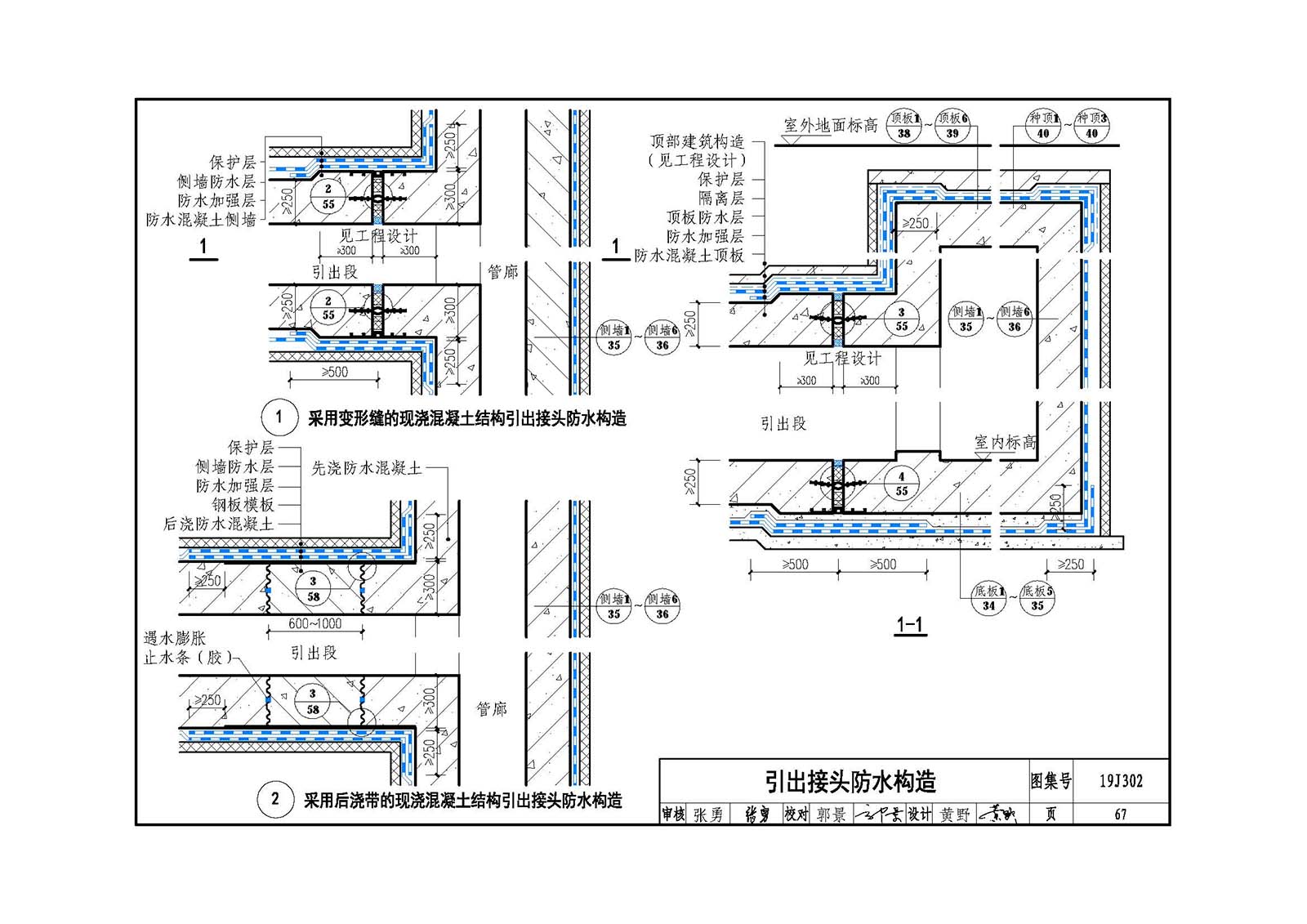

引出接頭防水構造	67
人員出入口、投料口、通風口防水構造	68
預制拼裝綜合管廊防水構造索引示意圖	69

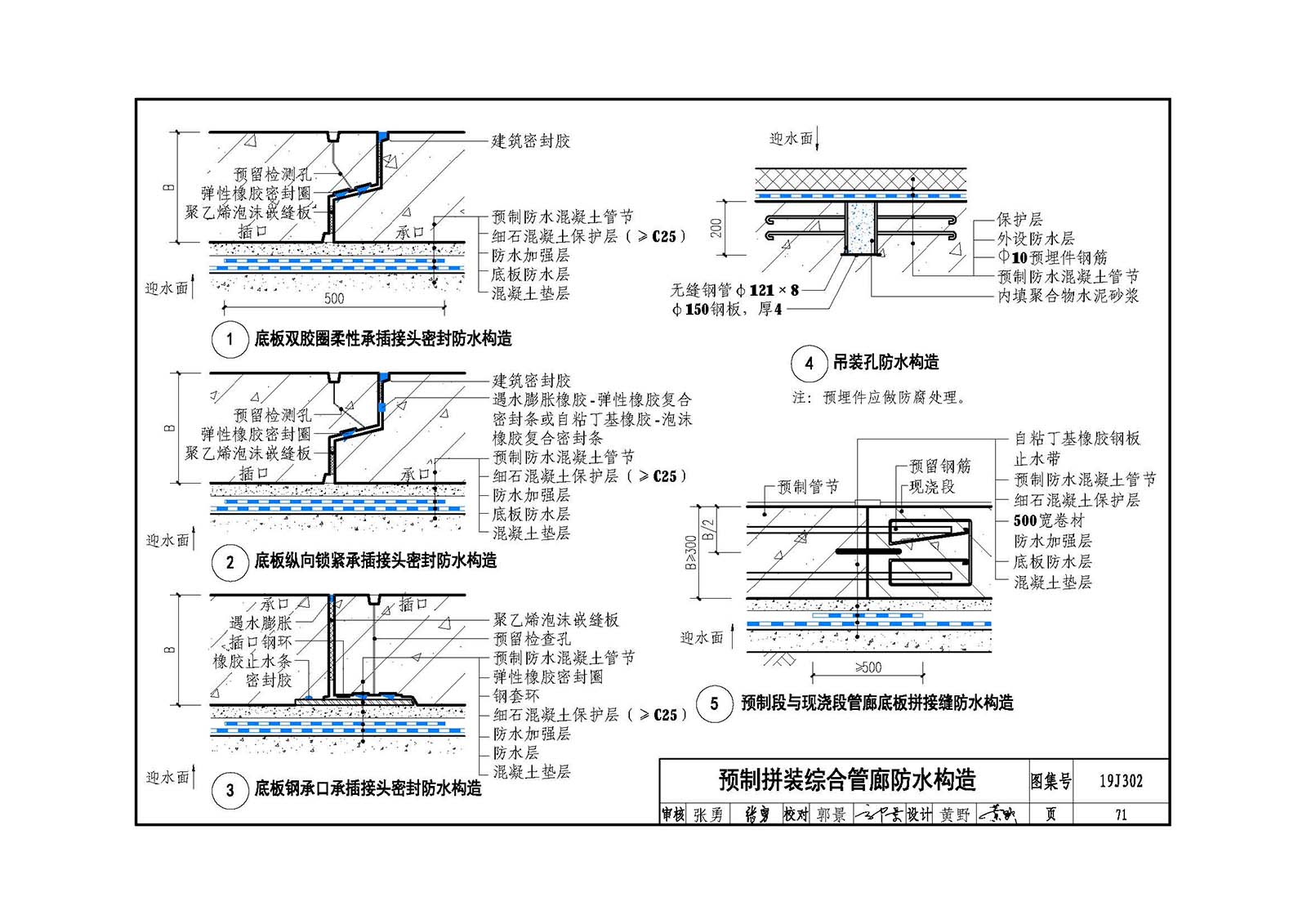

預制拼裝綜合管廊防水構造	70
裝配整體式綜合管廊防水構造索引示意圖	72

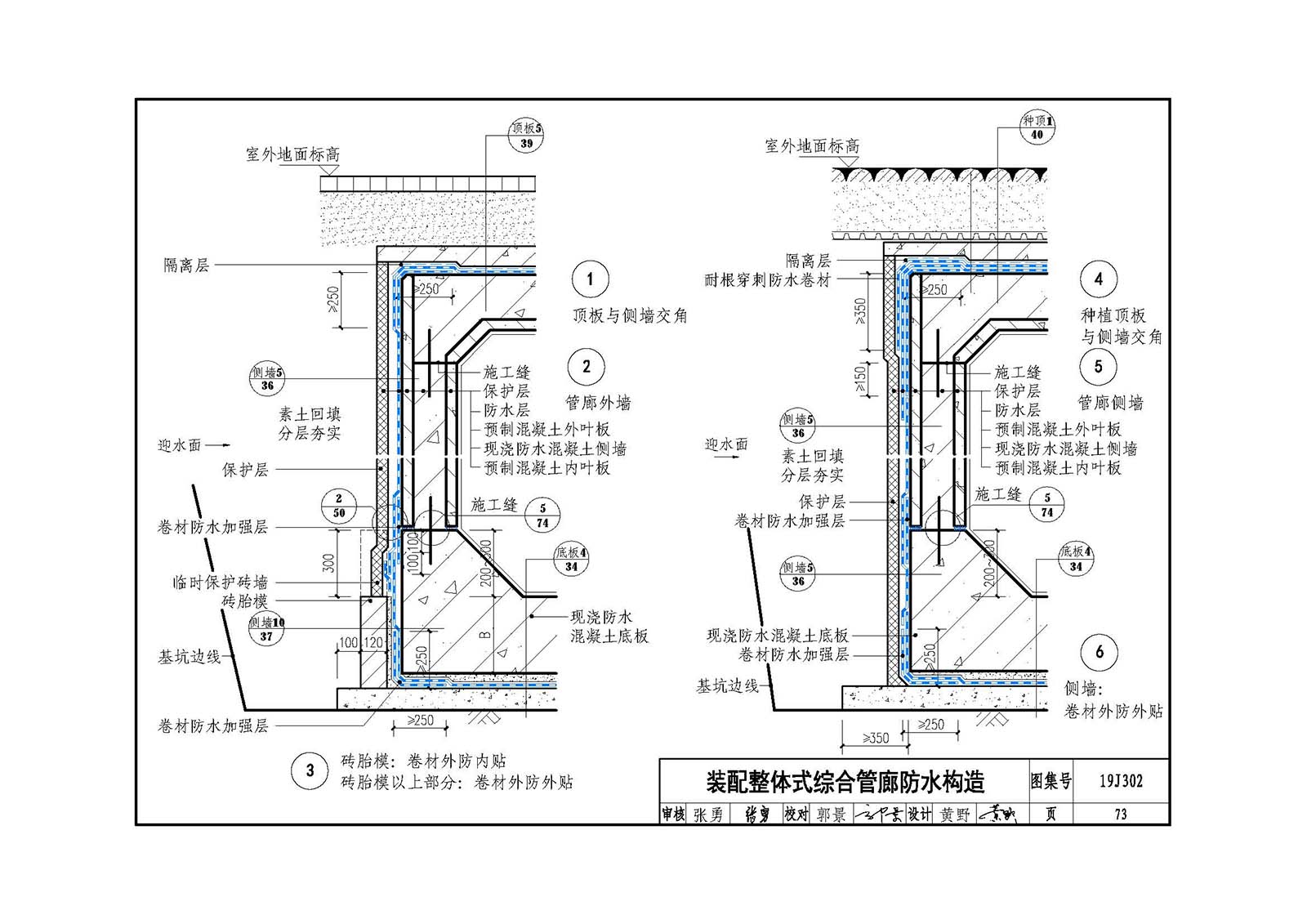

裝配整體式綜合管廊防水構造	73
裝配整體式綜合管廊拼接縫防水構造	74
礦山法綜合管廊防水構造索引示意圖	75
礦山法綜合管廊防水構造	76
礦山法綜合管廊分區注漿防水示意圖	78
礦山法管廊與明挖現澆管廊連接通道防水構造	79
盾構法綜合管廊防水構造示意圖	80
盾構法綜合管廊防水構造	81

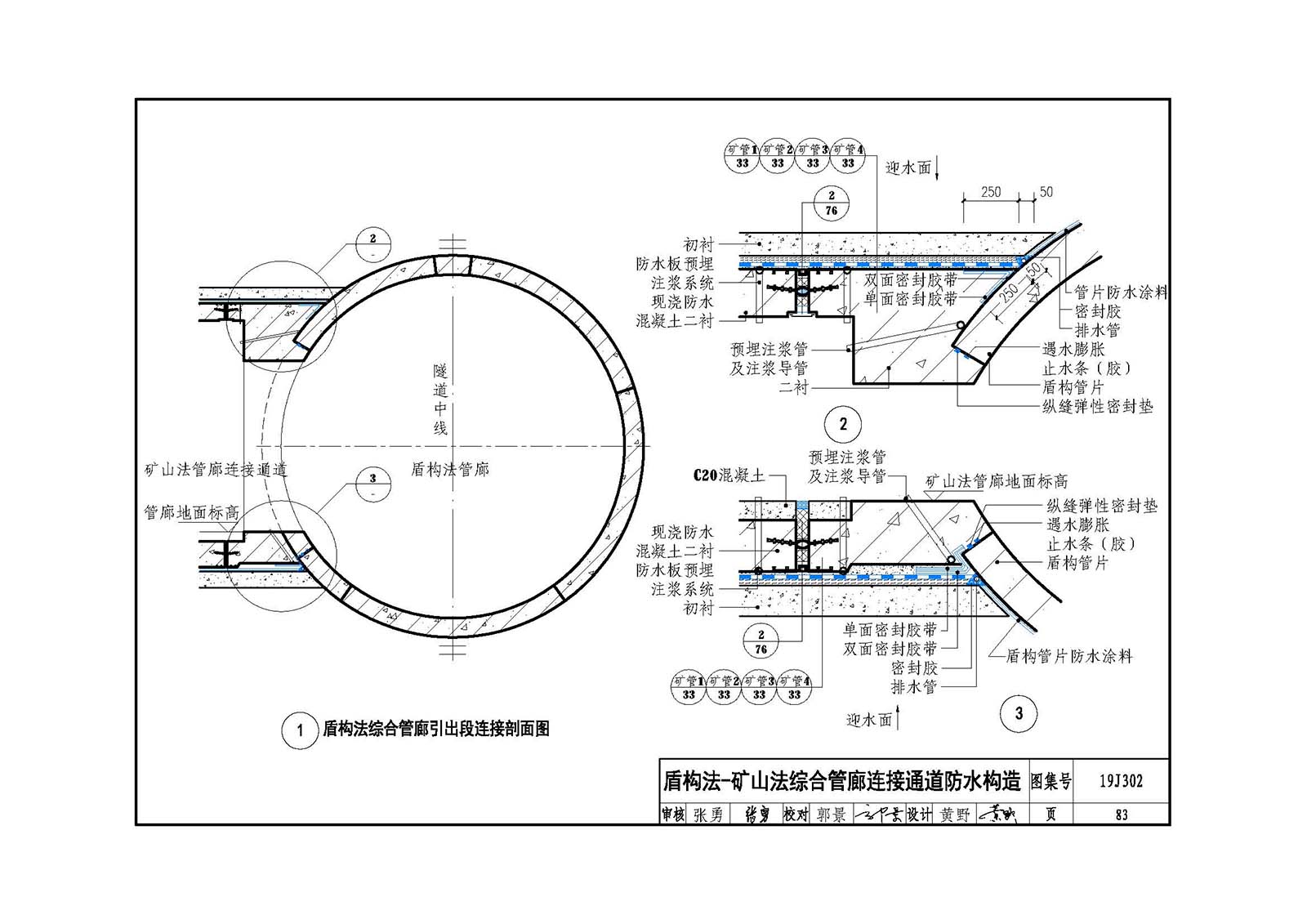

盾構法-礦山法綜合管廊連接通道防水構造	83
盾構法-明挖現澆綜合管廊連接處及始發井防水構造	84
頂管與箱涵頂進法綜合管廊防水構造	85
箱涵頂進法綜合管廊防水構造	86
附錄防水卷材主要性能	87
附錄塑料防水板及防水涂料主要性能	90
附錄防水涂料主要性能	91
附錄防水涂料、防水砂漿主要性能	92
附錄密封材料主要性能	93
附錄密封材料、其他材料主要性能	97
附錄其他材料主要性能	98
相關技術資料	99
