本圖集為新編圖集,供從事新建、擴建、改建的民用與工業建筑中自動噴水滅火系統的設計、施工等工作的技術人員使用。市政工程可參考使用。本圖集不適用于火藥、炸藥、彈藥、火工品工廠、核電站及飛機庫等特殊功能建筑中自動噴水滅火系統的設計。圖集包括兩方面內容:第一、圖集對《自動噴水滅火系統設計規范》GB 50084-2017中重點、難點條款采用圖文并茂的形式,系統、直觀、權威地予以解析;第二、對多年來在自動噴水滅火系統設計中所遇到的難點、主要技術要點及需要注意的關鍵性問題進行歸納、標準化,采用簡明圖示或表格的形式進行直觀的表達。
圖集以規范《自動噴水滅火系統設計規范》GB 50084-2017的條文為依據,選取自動噴水滅火系統設計中需重點關注或容易產生分歧的技術要點予以圖示表達,具體包括系統類型及控制;供水系統;系統組件;噴頭布置;管道水力計算;防火分隔、防護冷卻系統;局部應用系統等內容。圖集中的圖示僅為對主要技術要點的表達,不按工程設計中圖紙繪制深度要求編制,不能代替施工圖或初步設計圖紙。
目錄 | 1 |
---|---|

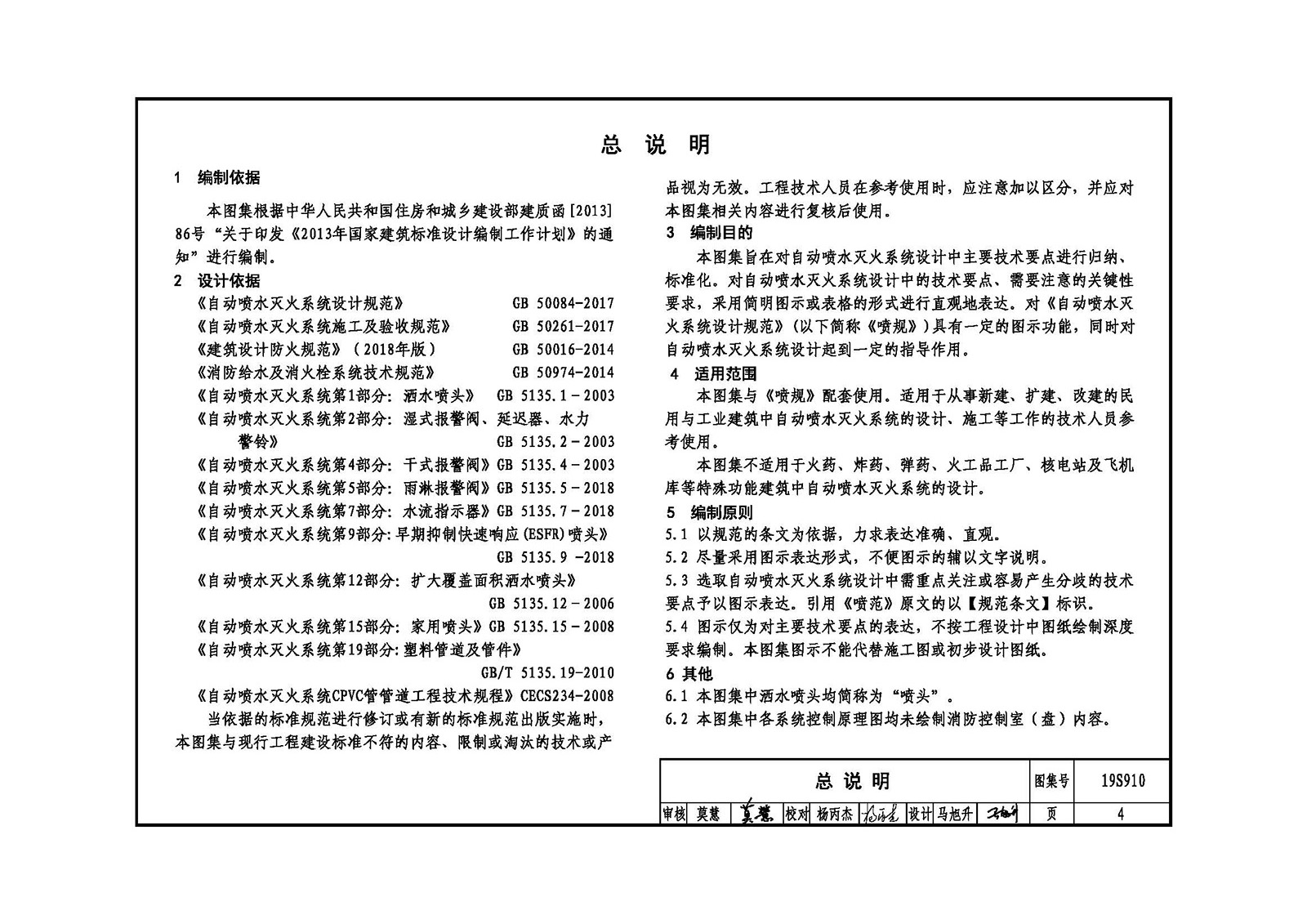

總說明 | 4 |
設計說明 | 5 |
圖例 | 21 |
系統類型及控制 | |

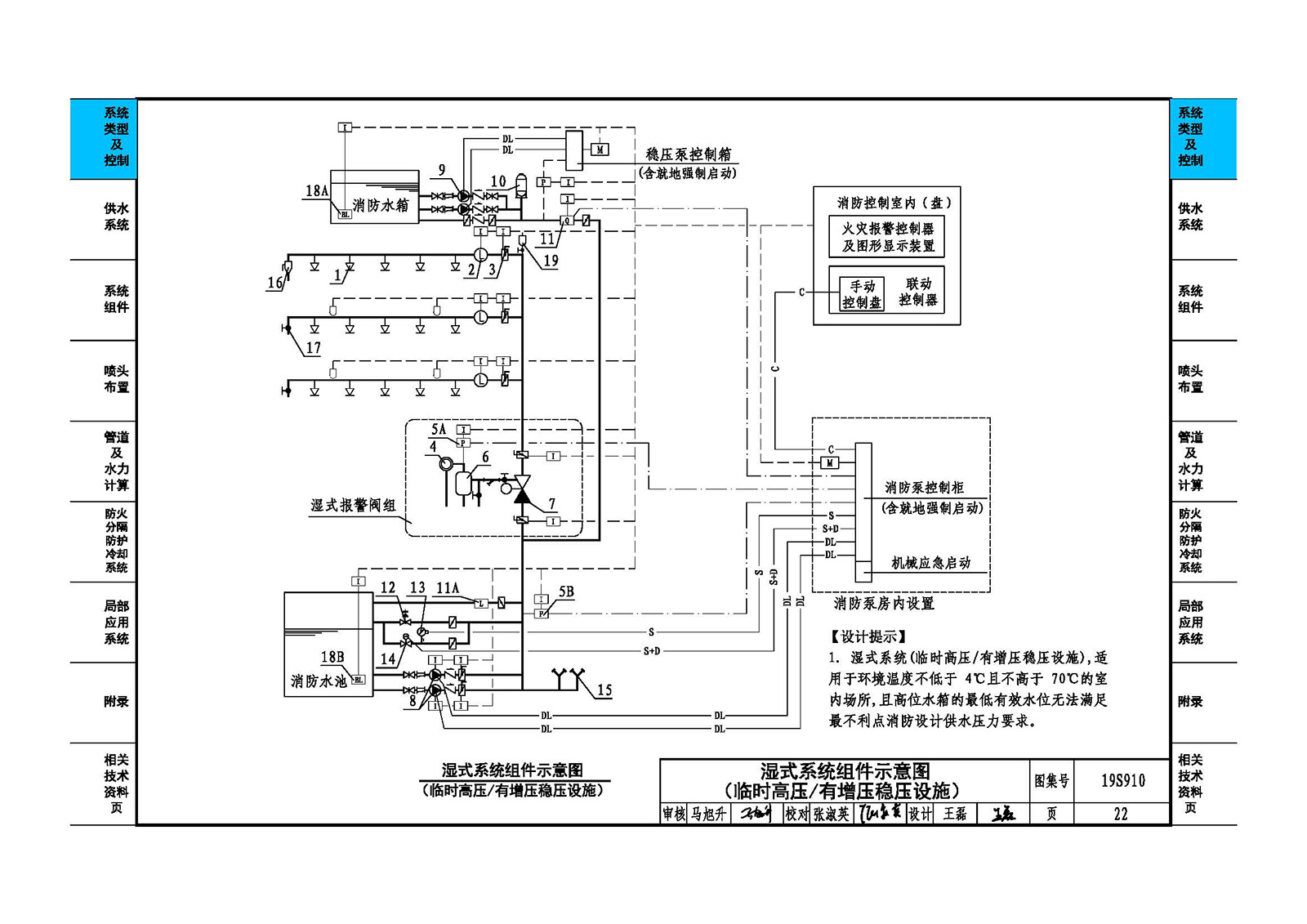

濕式系統組件示意圖(臨時高壓/有增壓穩壓設施) | 22 |
濕式系統直接自動啟泵示意圖及部件表(臨時高壓/有增壓穩壓設施) | 23 |

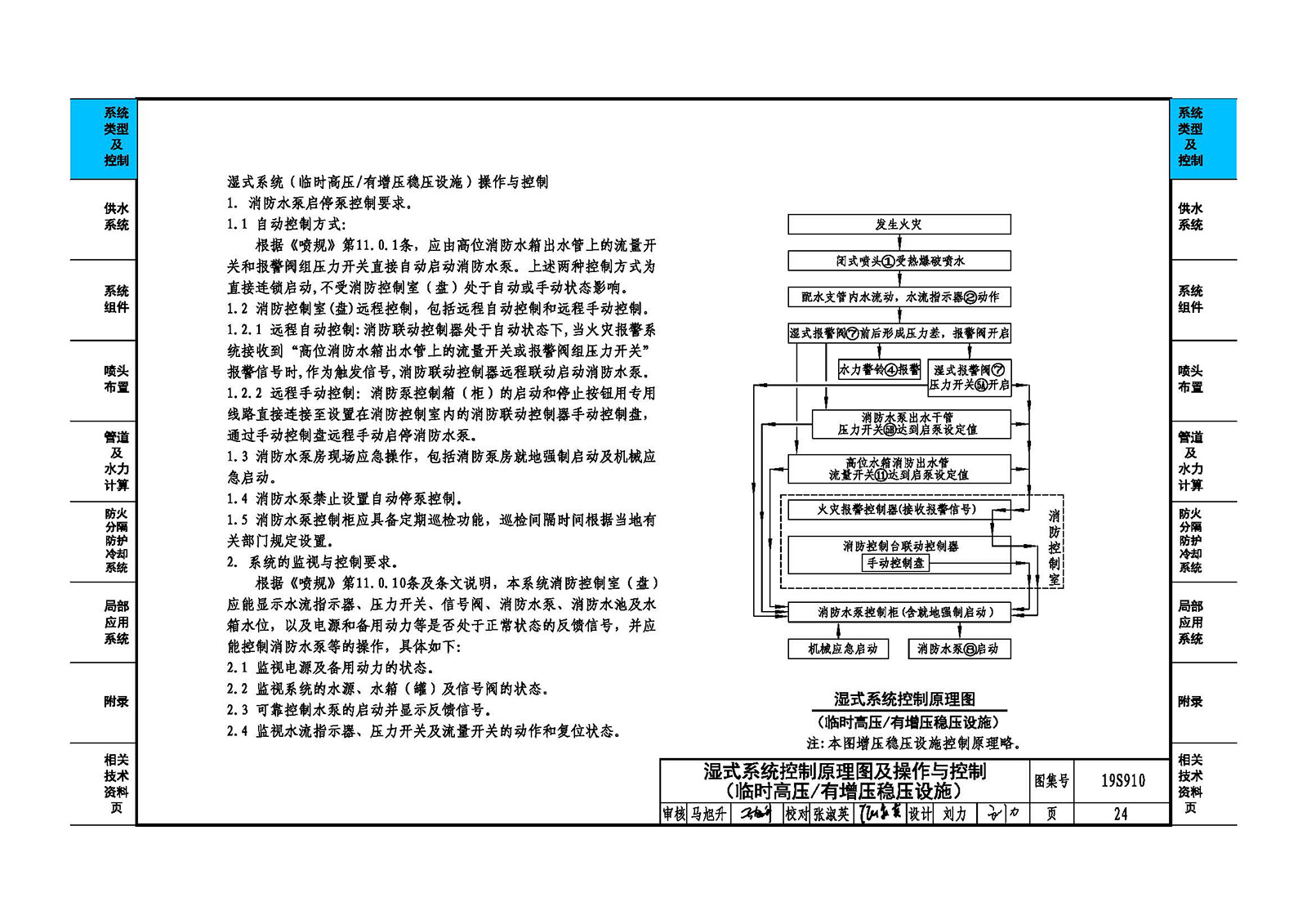

濕式系統控制原理圖及操作與控制(臨時高壓/有增壓穩壓設施) | 24 |
濕式系統組件示意圖(臨時高壓/無增壓穩壓設施) | 25 |
濕式系統直接自動啟泵示意圖及部件表(臨時高壓/無增壓穩壓設施) | 26 |
濕式系統控制原理圖及操作與控制(臨時高壓/無增壓穩壓設施) | 27 |
濕式系統組件示意圖(超高層高位消防水池為低區重力供水系統) | 28 |
濕式系統直接自動啟泵示意圖及部件表(超高層高位消防水池為低區重力供水系統) | 29 |
濕式系統控制原理圖及操作與控制(超高層高位消防水池為低區重力供水系統) | 30 |
濕式系統組件示意圖及部件表(高壓重力供水系統) | 31 |
濕式系統控制原理圖及操作與控制(高壓重力供水系統) | 32 |
干式系統組件示意圖 | 33 |
干式系統直接自動啟泵示意圖及部件表 | 34 |
干式系統控制原理圖及操作與控制 | 35 |
預作用系統組件示意圖(充氣雙聯鎖) | 36 |
預作用系統直接自動啟泵示意圖及預作用裝置自動控制示意圖(充氣雙聯鎖) | 37 |
預作用系統控制原理圖及部件表(充氣雙聯鎖) | 38 |
預作用系統操作與控制(充氣雙聯鎖) | 39 |
預作用系統組件示意圖(不充氣單聯鎖) | 40 |
預作用系統直接自動啟泵示意圖及預作用裝置自動控制示意圖(不充氣單聯鎖) | 41 |
預作用系統控制原理圖及部件表(不充氣單聯鎖) | 42 |
預作用系統操作與控制(不充氣單聯鎖) | 43 |
雨淋系統組件示意圖(傳動管啟動) | 44 |
雨淋系統直接自動啟泵示意圖及部件表(傳動管啟動) | 45 |
雨淋系統控制原理圖及操作與控制求(傳動管啟動) | 46 |
雨淋系統組件示意圖(電動啟動) | 47 |
雨淋系統直接自動啟泵示意圖及雨淋閥自動控制示意圖(電動啟動) | 48 |
雨淋系統控制原理圖及部件表(電動啟動) | 49 |
雨淋系統操作與控制(電動啟動) | 50 |
消防控制室顯示信號要求 | 51 |
供水系統 | |
消防水泵吸水管、出水管設置示意圖 | 52 |
高位消防水箱出水管設置示意圖 | 53 |
高位消防水箱有效容積 | 54 |
增壓穩壓設施設置示意圖 | 55 |
水泵接合器增壓示意圖 | 56 |
與消火栓系統合用供水系統示意圖 | 57 |
系統組件 | |
報警閥并聯示意圖 | 58 |
報警閥串聯示意圖 | 59 |
報警閥室布置示意圖 報警閥組供水最大高程差示意圖 | 60 |
水流指示器設置示意圖 | 61 |
末端試水流程示意圖 末端試水裝置安裝示意圖 | 62 |
噴頭布置 | |
直立型、下垂型標準覆蓋面積灑水噴頭布置間距 | 63 |
邊墻型標準覆蓋面積灑水噴頭布置間距 | 64 |
直立型、下垂型擴大覆蓋面積灑水噴頭布置間距 | 65 |
邊墻型擴大覆蓋面積灑水噴頭布置間距 | 66 |
邊墻型擴大覆蓋面積灑水噴頭噴水曲線示意圖 | 67 |
噴頭濺水盤與頂板的距離 | 68 |
堆物較高場所通道上方灑水噴頭安裝示意圖 | 69 |
貨架類型示意圖 | 70 |
儲物方式判定示意圖貨架層間隔板選型示意圖 | 71 |
倉庫灑水噴頭交錯布置示意圖 | 72 |
擋水板安裝示意圖 | 73 |
悶頂和技術夾層內灑水噴頭布置示意圖 局部應用場所門窗部位灑水噴頭布置示意圖 | 74 |
通透性吊頂場所灑水噴頭布置示意圖 | 75 |
斜面頂板噴頭、邊墻型灑水噴頭布置示意圖 | 76 |
鄰梁、間斷障礙物、管道噴頭布置示意圖 | 77 |
通風道、成排管道下方噴頭布置示意圖 鄰不到頂隔墻噴頭布置示意圖 | 78 |
鄰靠墻障礙物噴頭布置示意圖 | 79 |
邊墻型灑水噴頭鄰正前方障礙物布置示意圖 | 80 |
邊墻型灑水噴頭鄰沿墻障礙物布置示意圖 | 81 |
管道及水力計算 | |
自動噴水滅火系統管道名稱示意圖 | 82 |
配水支管控制噴頭數示意圖 不充水系統最大允許管道容積計算 | 83 |
一只灑水噴頭保護面積示意圖 作用面積示意圖 | 84 |
減壓孔板結構示意圖 節流管結構示意圖 | 85 |
減壓孔板水頭損失計算 | 86 |
減壓閥安裝示意圖 | 87 |
防火分隔 防護冷卻系統 | |
防火分隔水幕噴頭布置示意圖 | 88 |
防護冷卻系統灑水噴頭布置平面圖 | 89 |
防護冷卻系統噴頭布置剖面圖 | 90 |
防護冷卻系統設計流量計算示意圖(保護場所設置自動噴水滅火系統) | 91 |
防護冷卻系統設計流量計算示意圖(保護場所未設置自動噴水滅火系統) | 92 |
局部應用系統 | |
局部應用系統開放灑水噴頭數量示意圖 | 93 |

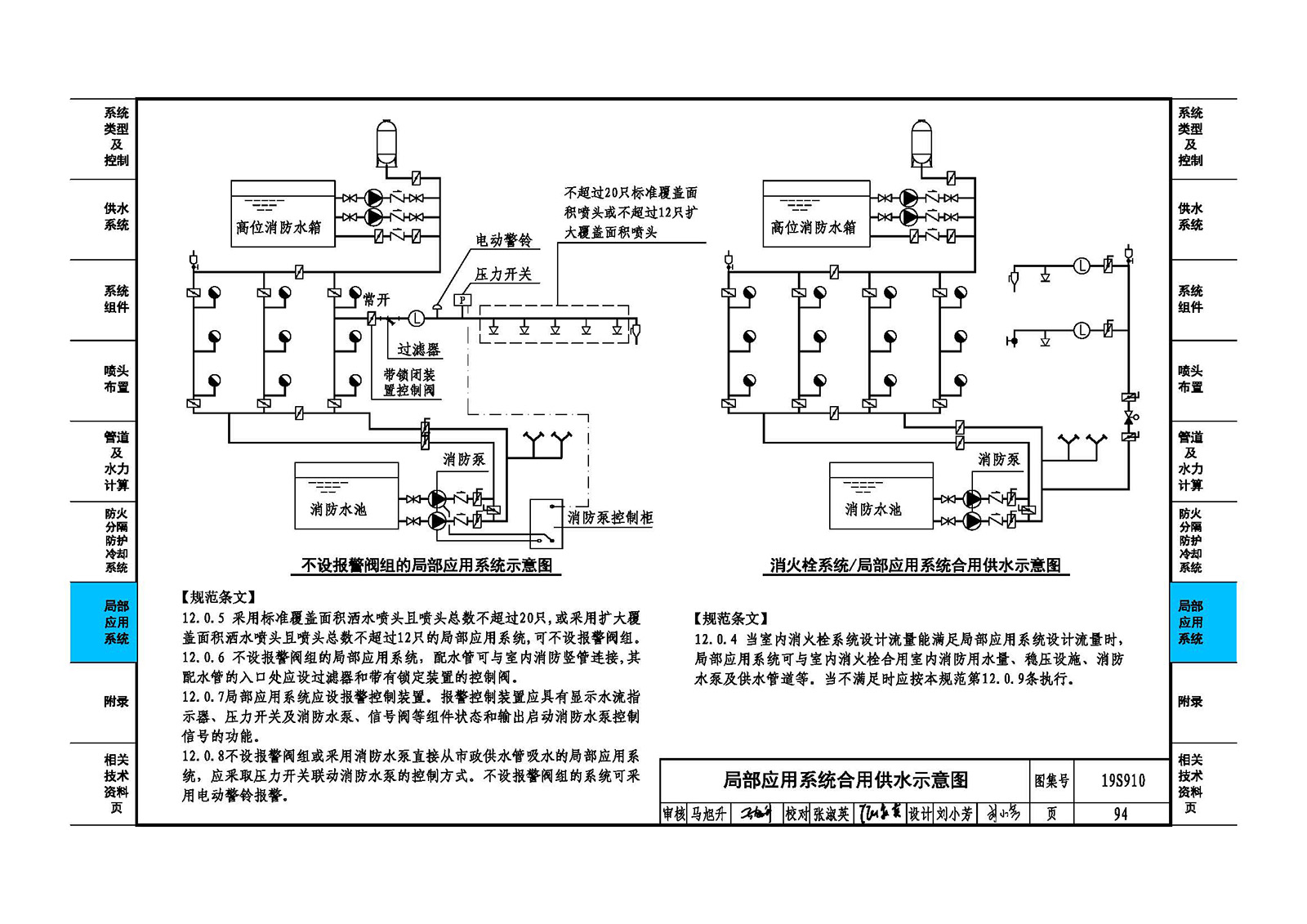

局部應用系統合用供水示意圖 | 94 |
局部應用系統市政供水示意圖 | 95 |
附錄 | |
自動末端試水流程示意圖 | 96 |
自動末端試水裝置安裝示意圖 | 97 |
PVC-C管道設計說明 | 98 |
