18G432-1：預應力混凝土雙T板（坡板寬度2.4m、3.0m；平板寬度2.0m、2.4m、3.0m）

圖集編號

18G432-1

圖集名稱

預應力混凝土雙T板（坡板寬度2.4m、3.0m；平板寬度2.0m、2.4m、3.0m）

定價

77.00 元

開本

16 開

主編單位

中國建筑科學研究院有限公司
同濟大學

圖集咨詢

圖集購買

內容簡介

本圖集是對06SG432-1《預應力混凝土雙T板（坡板寬度2.4m）》、09SG432-2《預應力混凝土雙T板（平板寬度2.0m、2.4m、3.0m）》和08SG432-3《預應力混凝土雙T板（坡板寬度3.0m）》的修編。

本圖集為采用先張法工藝生產的、不同寬度及跨度的預應力混凝土雙T板平板和坡板的做法和構造。適用于抗震設防烈度不大于8度、環境類別為一類、二a類、二b類、耐火等級為二級的一般工業與民用建筑的屋面板及樓板。本圖集內容主要為構件圖，輔以部分構造圖，均為施工圖深度，可直接選用并照圖施工。

本圖集是在原國標通用圖集的基礎上，總結和吸收了近幾年雙T板在實際工程中的應用經驗按現行規范編制的。構件選用表給出了均布荷載限值和截面承載力限值，以方便設計人員選用；荷載檢驗表、模板圖和配筋圖可供預制構件生產企業生產使用；構造詳圖可供構件施工安裝時使用。本圖集旨在規范預應力混凝土雙T板在我國工程建設中的應用。

目錄	1

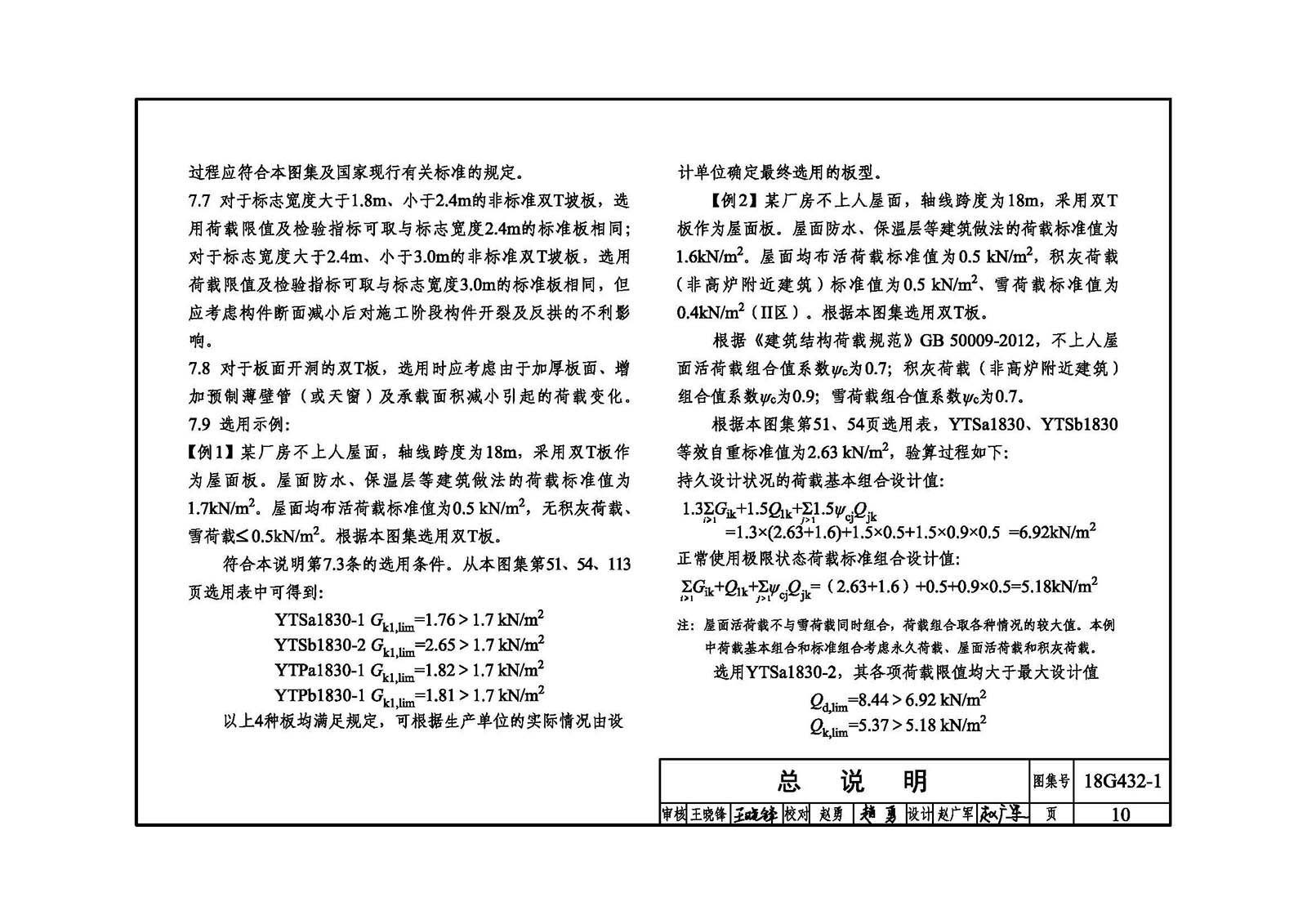

總說明	5
2.4m寬雙T坡板

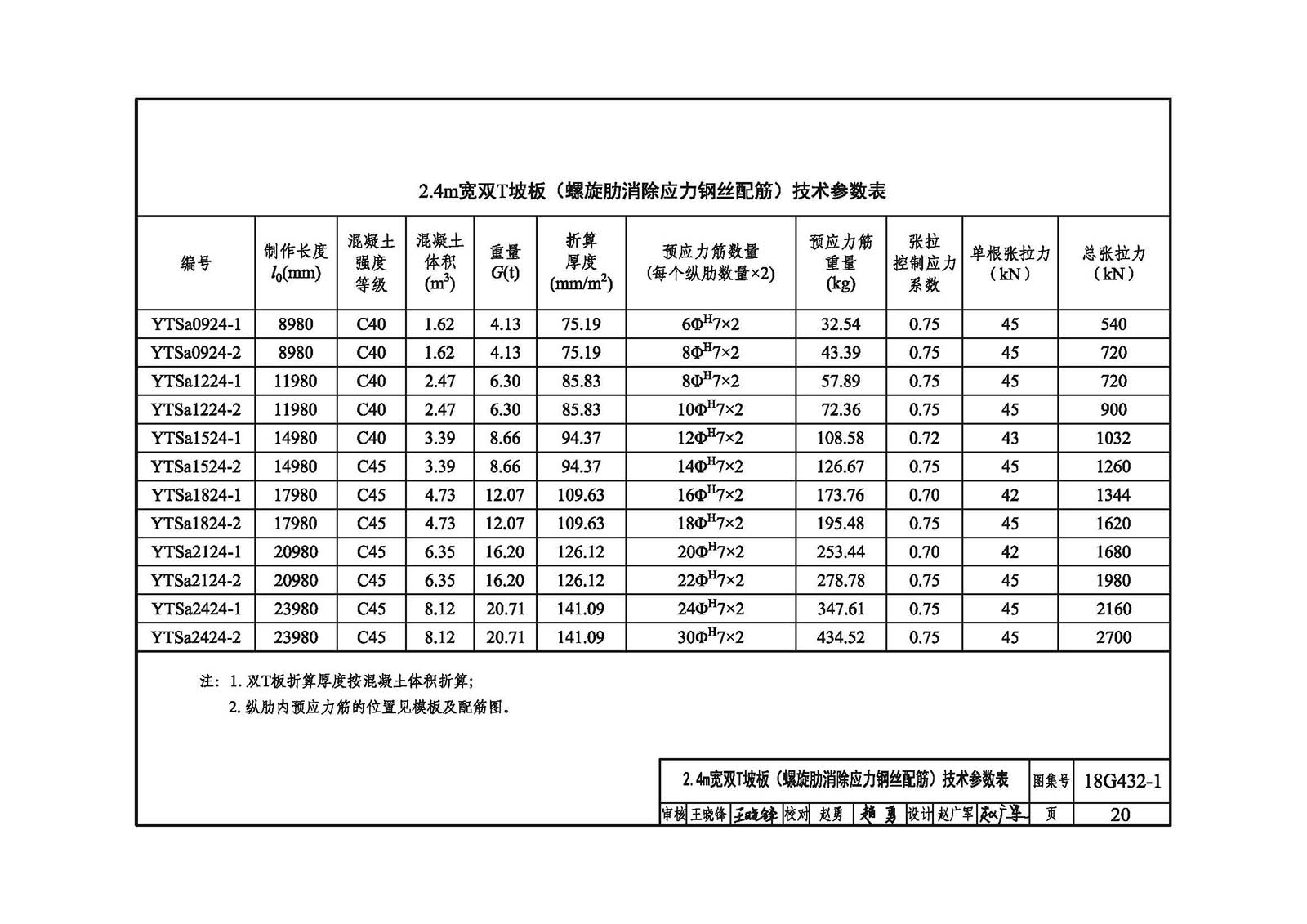

2.4m寬雙T坡板（螺旋肋消除應力鋼絲配筋）技術參數表	20
2.4m寬雙T坡板（螺旋肋消除應力鋼絲配筋）選用表	21
2.4m寬雙T坡板（螺旋肋消除應力鋼絲配筋）荷載檢驗表	22
2.4m寬雙T坡板（1×7鋼絞線配筋）技術參數表	23
2.4m寬雙T坡板（1×7鋼絞線配筋）選用表	24
2.4m寬雙T坡板（1×7鋼絞線配筋）荷載檢驗表	25
YTSa0924模板及配筋圖	26
YTSa0924配筋詳圖	27
YTSal224模板及配筋圖	28
YTSal224配筋詳圖	29
YTSal524模板及配筋圖	30
YTSal524配筋詳圖	31
YTSal824模板及配筋圖	32
YTSal824配筋詳圖	33
YTSa2124模板及配筋圖	34
YTSa2124配筋詳圖	35
YTSa2424模板及配筋圖	36
YTSa2424配筋詳圖	37

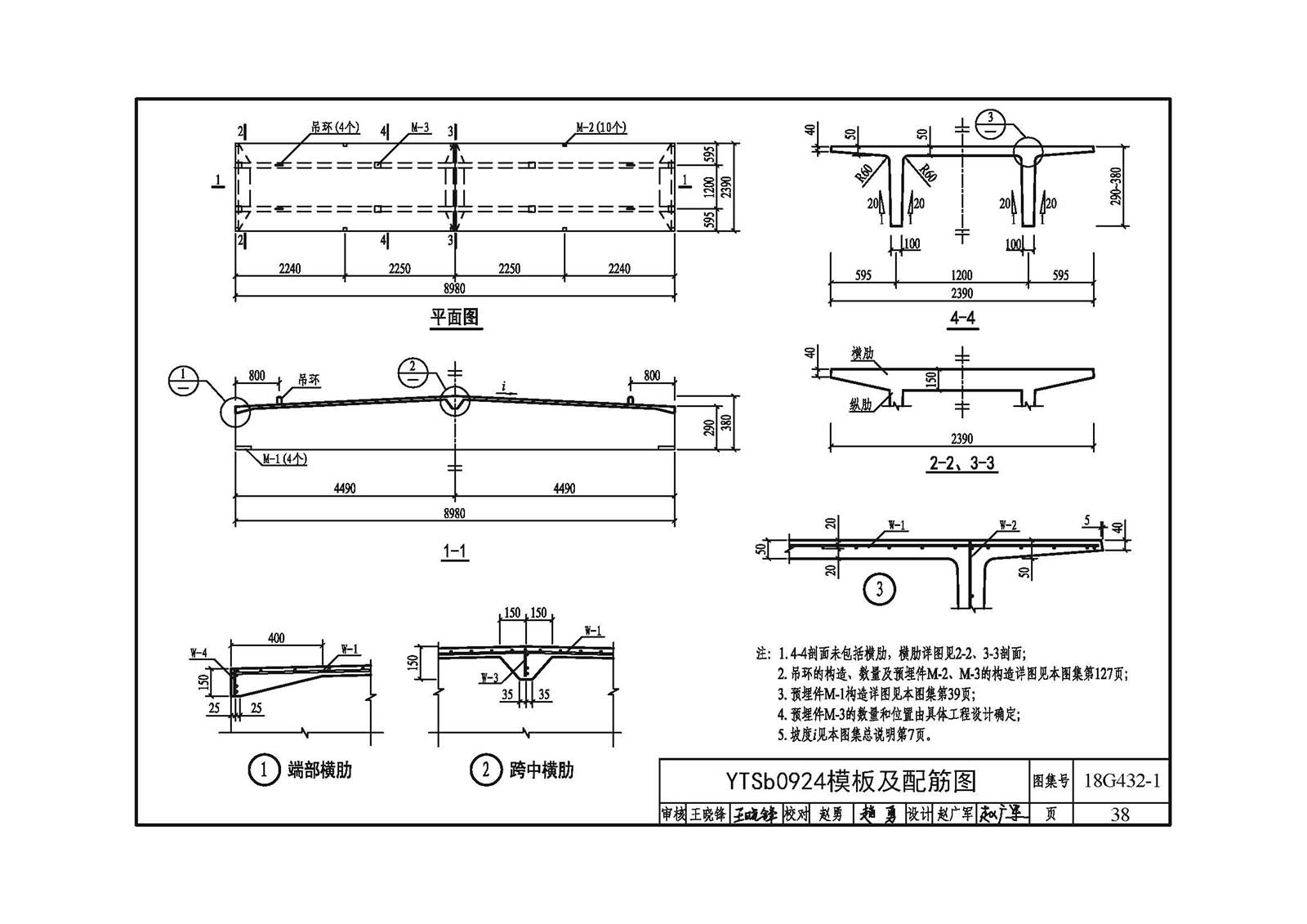

YTSb0924模板及配筋圖	38
YTSb0924配筋詳圖	39
YTSb1224模板及配筋圖	40
YTSb1224配筋詳圖	41
YTSb1524模板及配筋圖	42
YTSb1524配筋詳圖	43
YTSb1824模板及配筋圖	44
YTSb1824配筋詳圖	45
YTSb2124模板及配筋圖	46
YTSb2124配筋詳圖	47
YTSb2424模板及配筋圖	48
YTSb2424配筋詳圖	49
3.0m寬雙T坡板
3.0m寬雙T坡板（螺旋肋消除應力鋼絲配筋）技術參數表	50
3.0m寬雙T坡板（螺旋肋消除應力鋼絲配筋）選用表	51
3.0m寬雙T坡板（螺旋肋消除應力鋼絲配筋）荷載檢驗表	52
3.0m寬雙T坡板（1×7鋼絞線配筋）技術參數表	53
3.0m寬雙T坡板(1x7鋼絞線配筋)選用表	54
3.0m寬雙T坡板（1×7鋼絞線配筋）荷載檢驗表	55
YTSa0930、YTSb0930模板及配筋圖	56
YTSa0930、YTSb0930配筋詳圖	57
YTSa1230、YTSb1230模板及配筋圖	59
YTSa1230、YTSb1230配筋詳圖	60
YTSa1530、YTSb1530模板及配筋圖	61
YTSa1530、YTSb1530配筋詳圖	62
YTSa1830、YTSb1830模板及配筋圖	63
YTSa1830、YTSb1830配筋詳圖	64
YTSa2130、YTSb2130模板及配筋圖	65
YTSa2130、YTSb2130配筋詳圖	66
YTSa2430、YTSb2430模板及配筋圖	67
YTSa2430、YTSb2430配筋詳圖	68
2.0m寬雙T平板
2.0m寬雙T平板（螺旋肋消除應力鋼絲配筋）技術參數表	69
2.0m寬雙T平板（螺旋肋消除應力鋼絲配筋）選用表	71
2.0m寬雙T平板（螺旋肋消除應力鋼絲配筋）荷載檢驗表	72
2.0m寬雙T平板（1×7鋼絞線配筋）技術參數表	74
2.0m寬雙T平板（1×7鋼絞線配筋）選用表	76
2.0m寬雙T平板(1×7鋼絞線配筋)荷載檢驗表	77
YTPa8120-1~2、YTPb8120-1~2模板及配筋圖	79
YTPa8120-1~2、YTPb8120-1~2配筋詳圖	80
YTPa8420-1~2、YTPa8720-1~2、YTPb8420-1~2、YTPb8720-1~2模板及配筋圖	81
YTPa8420-1~2、YTPa8720-1~2、YTPb8420-1~2、YTPb8720-1~2配筋詳圖	82
YTPa0920-1~2、YTPbO920-1~2模板及配筋圖	83
YTPa0920-1~2、YTPb0920-1~2配筋詳圖	84
YTPal020-1~2、YTPal120-1~2、YTPb1020-1~2、YTPb1120-1~2模板及配筋圖	85
YTPa1020-1~2、YTPal120-1~2、YTPb1020-1~2、YTPb1120-1~2配筋詳圖	86
YTPal220-1~2、YTPb1220-1~2模板及配筋圖	87
YTPa1220-1~2、YTPb1220-1~2配筋詳圖	88
YTPal320-1~2、YTPal420-1~2、YTPb1320-1~2、YIPb1420-1~2模板及配筋圖	89
YTPal320-1~2、YTPal420-1~2、YTPb1320-1~2、YIPb1420-1~2配筋詳圖	90
YTPal520-1~2、YTPb1520-1~2模板及配筋圖	91
YTPa1520-1~2、YTPb1520-1~2配筋詳圖	92
YTPa1620-1~2、YTPa1720-1~2、YTPb1620-1~2、YTPb1720-1~2模板及配筋圖	93
YTPa1620-1~2、YTPal720-1~2、YTPb1620-1~2、YTPb1720-1~2配筋詳圖	94
YTPa1820-1~2、YTPb1820-1~2模板及配筋圖	95
YTPa1820-1~2、YTPb1820-1~2配筋詳圖	96
2.4m寬雙T平板
2.4m寬雙T平板技術參數表	97
2.4m寬雙T平板選用表	98
2.4m寬雙T平板荷載檢驗表	99
YTPa0924、YTPb0924模板及配筋圖	100
YTPa0924、YTPb0924配筋詳圖	101
YTPa1224、YTPb1224模板及配筋圖	102
YTPa1224、YTPb1224配筋詳圖	103
YTPa1524、YTPb1524模板及配筋圖	104
YTPaI524、YTPb1524配筋詳圖	105
YTPa1824、YTPb1824模板及配筋圖	106
YTPa1824、YTPb1824配筋詳圖	107
YTPa2124、YTPb2124模板及配筋圖	108
YTPa2124、YTPb2124配筋詳圖	109
YTPa2424、YTPb2424模板及配筋圖	110
YTPa2424、YTPb2424配筋詳圖	111
3.0m寬雙T平板
3.0m寬雙T平板技術參數表	112
3.0m寬雙T平板選用表	113
3.0m寬雙T平板荷載檢驗表	114
YTPa0930、YTPb0930模板及配筋圖	115

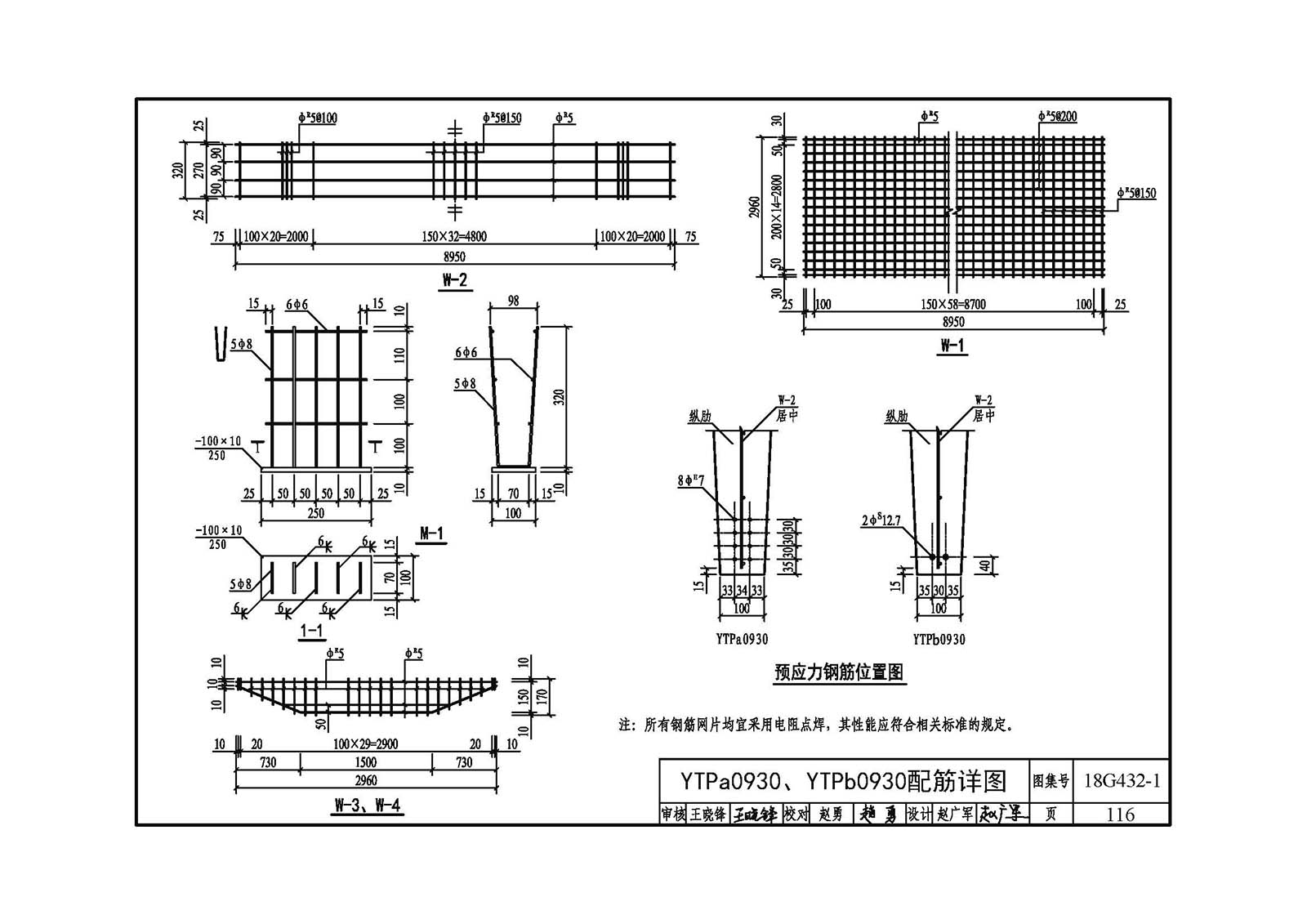

YTPa0930、YTPb0930配筋詳圖	116
YTPa1230、YTPb1230模板及配筋圖	117
YTPa1230、YTPb1230配筋詳圖	118
YTPa1530、YTPb1530模板及配筋圖	119
YTPa1530、YTPb1530配筋詳圖	120
YTPa1830、YTPb1830模板及配筋圖	121
YTPa1830、YTPb1830配筋詳圖	122
YTPa2130、YTPb2130模板及配筋圖	123
YTPa2130、YTPb2130配筋詳圖	124
YTPa2430、YTPb2430模板及配筋圖	125
YTPa2430、YTPb2430配筋詳圖	126
構造詳圖
吊環、預埋件	127
屋面板開洞構造示意	128
雙T板板端焊接連接構造示意(一)	129
雙T板板端焊接連接構造示意(二)	130

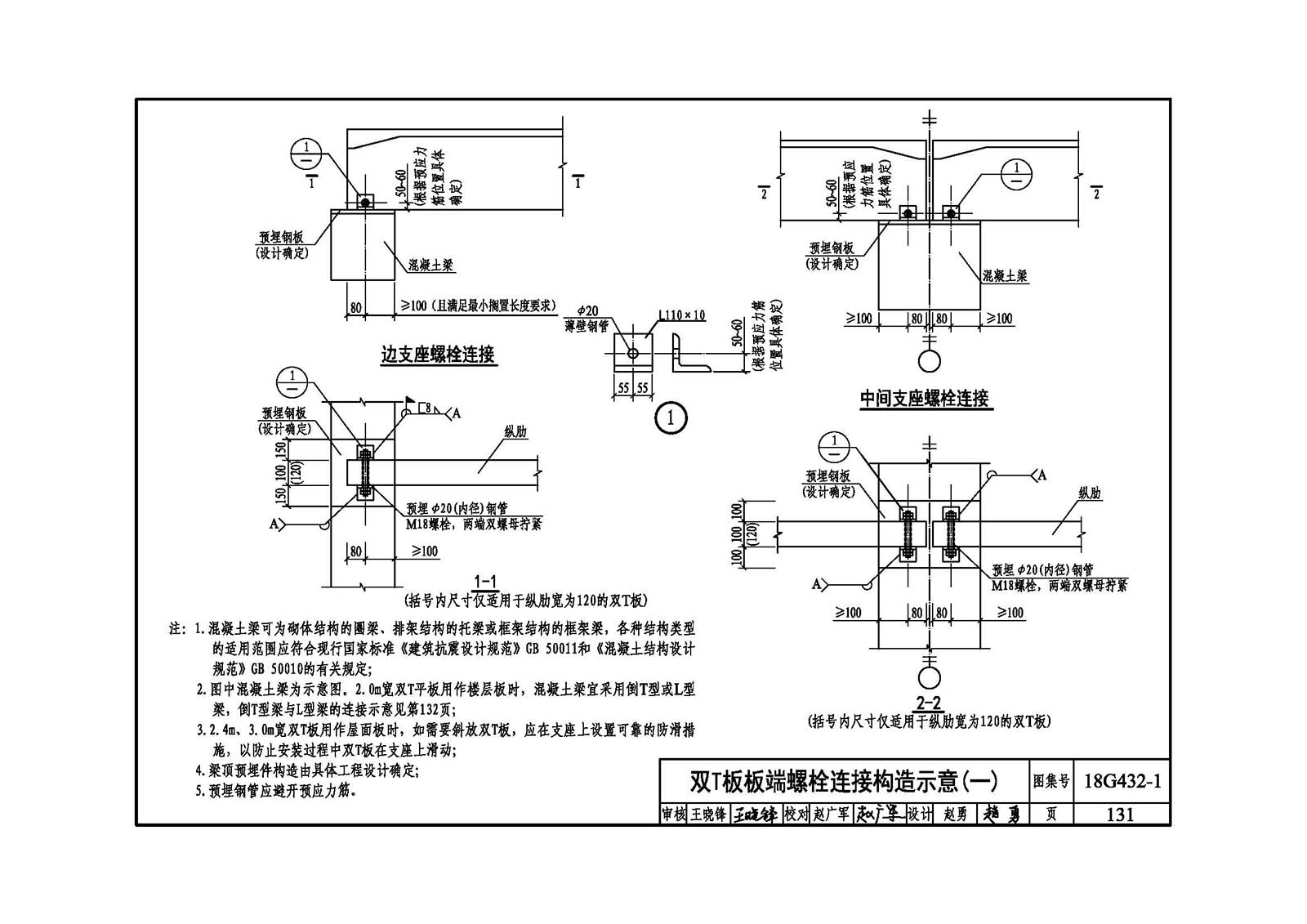

雙T板板端螺栓連接構造示意(一)	131
雙T板板端螺栓連接構造示意(二)	132
雙T板屋面安裝構造示意(一)	133
雙T板屋面安裝構造示意(二)	134
雙T板屋面抗震構造	135
附錄
附錄(一):長線固定模具雙T平板	136
附錄(二):帶企口雙T板與帶挑耳支承梁連接示意	137
