19K112：金屬、非金屬風管支吊架（含抗震支吊架）
- 圖集編號
- 19K112
- 圖集名稱
- 金屬、非金屬風管支吊架（含抗震支吊架）
- 定價
- 68.00 元
- 開本
- 16 開
- 主編單位
- 機械工業第六設計研究院有限公司
- 深圳市置華機電設備有限公司
內容簡介
本圖集為修編圖集，代替08K132《金屬、非金屬風管支吊架》。
本圖集適用于新建、改建、擴建的民用與工業建筑通風、空調、防排煙等工程中的室內風管支吊架的設計選用與施工；適用風管規格：圓形風管直徑或矩形風管長邊不大于2000mm的風管。
本圖集主要內容分為三部分：傳統支吊架（此部分為修編原圖集內容，風管材料種類上增加了不銹鋼板風管、酚醛復合板風管）；金屬風管裝配式支吊架（新增內容，僅針對金屬風管）；抗震支吊架（新增內容）。
本圖集內容全面，涵蓋了各種形式的風管支吊架，尤其新增了裝配式支吊架和抗震支吊架兩大部分內容，系統地給出了各種支吊架的種類、安裝圖示、適用條件、材料規格等，可供設計人員直接選用，施工人員照?qǐng)D施工。
備注
替代08K132
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 圖例 | 9 |
| 支用架選用索引表 | 10 |
| 傳統支吊架 | |
| 風管支架在承重磚墻上安裝 | 11 |

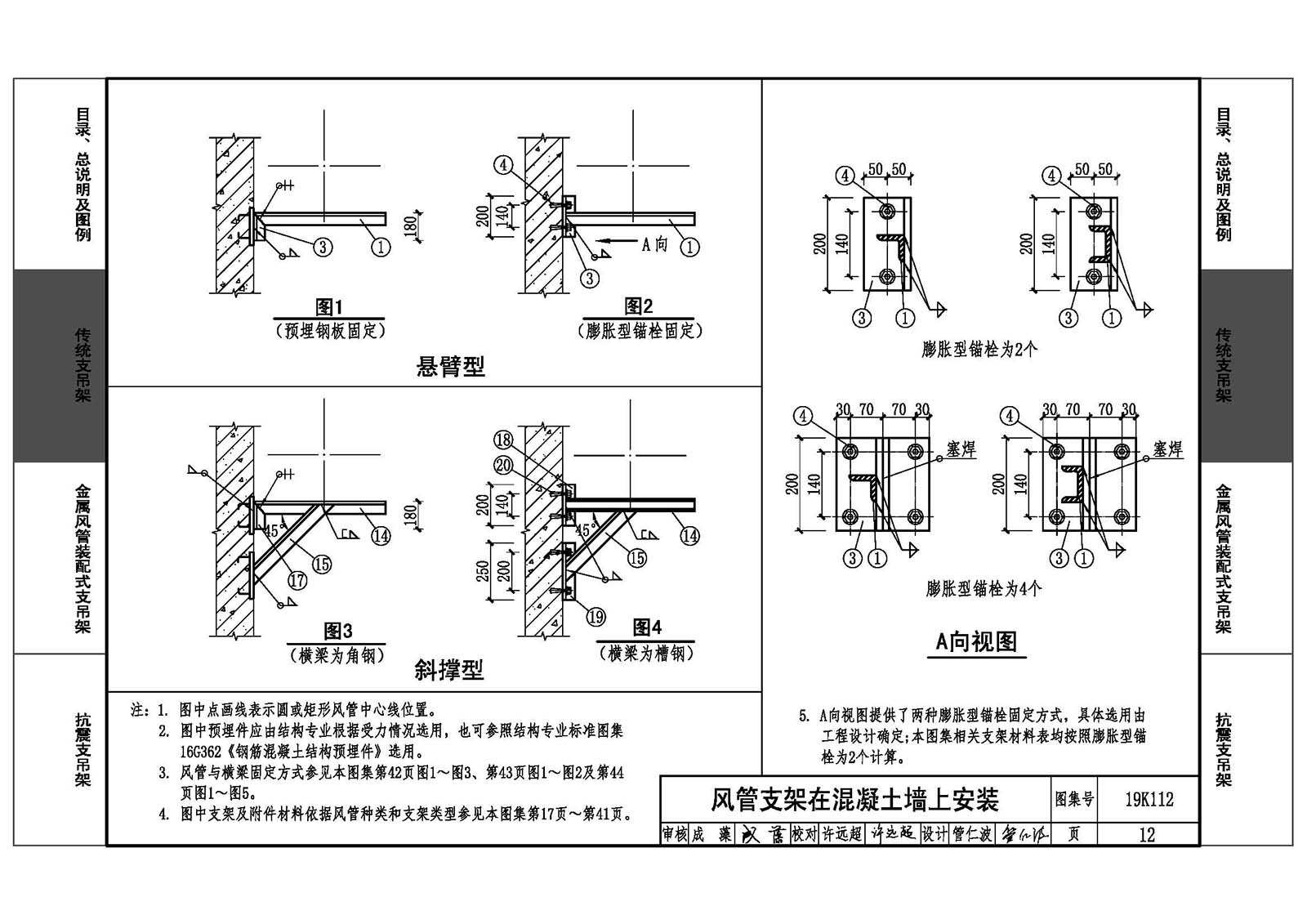

| 風管支架在混凝土墻上安裝 | 12 |
| 風管支架在混凝土柱上安裝 | 13 |
| 風管支架在鋼柱上安裝 | 14 |
| 風管支架懸吊安裝 | 15 |
| 風管在混凝土結構、鋼結構下懸吊安裝 | 16 |

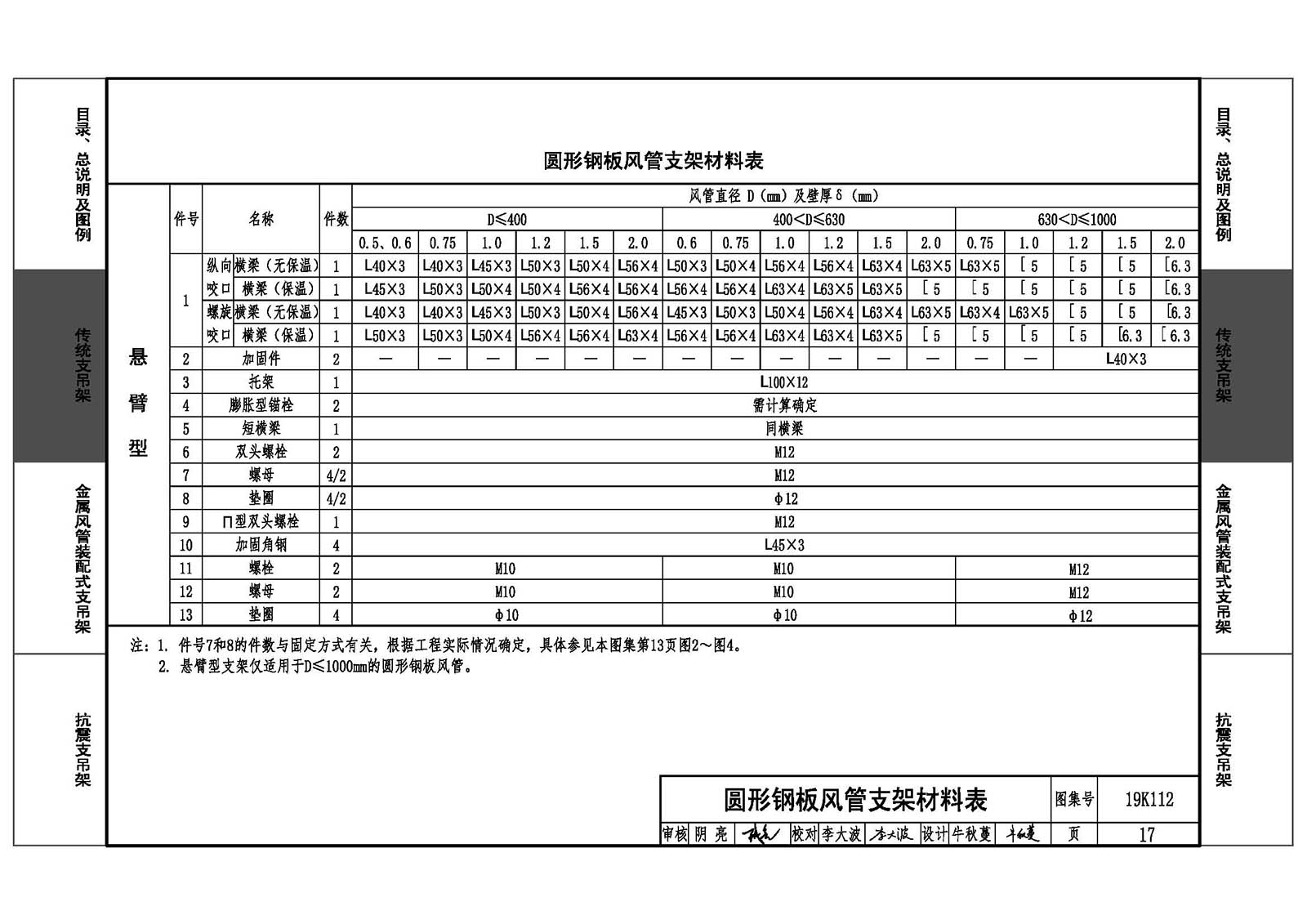

| 圓形鋼板風管支架材料表 | 17 |
| 矩形鋼板風管支架材料表 | 20 |
| 圓形鋁板風管支架材料表 | 24 |
| 矩形鋁板風管支架材料表 | 26 |
| 圓形無機玻璃鋼風管支架材料表 | 29 |
| 矩形無機玻璃鋼風管支架材料表 | 31 |
| 圓形硬聚氯乙烯風管支架材料表 | 34 |
| 矩形硬聚氯乙烯風管支架材料表 | 36 |
| 矩形聚氨酯復合板風管支架材料表 | 39 |
| 矩形酚醛復合板風管支架材料表 | 40 |
| 矩形玻璃纖維板復合材料風管支架材料表 | 41 |
| 無保溫圓形風管與橫梁固定方式 | 42 |
| 保溫圓形風管與橫梁固定方式 | 43 |
| 矩形風管與橫梁固定方式 | 44 |

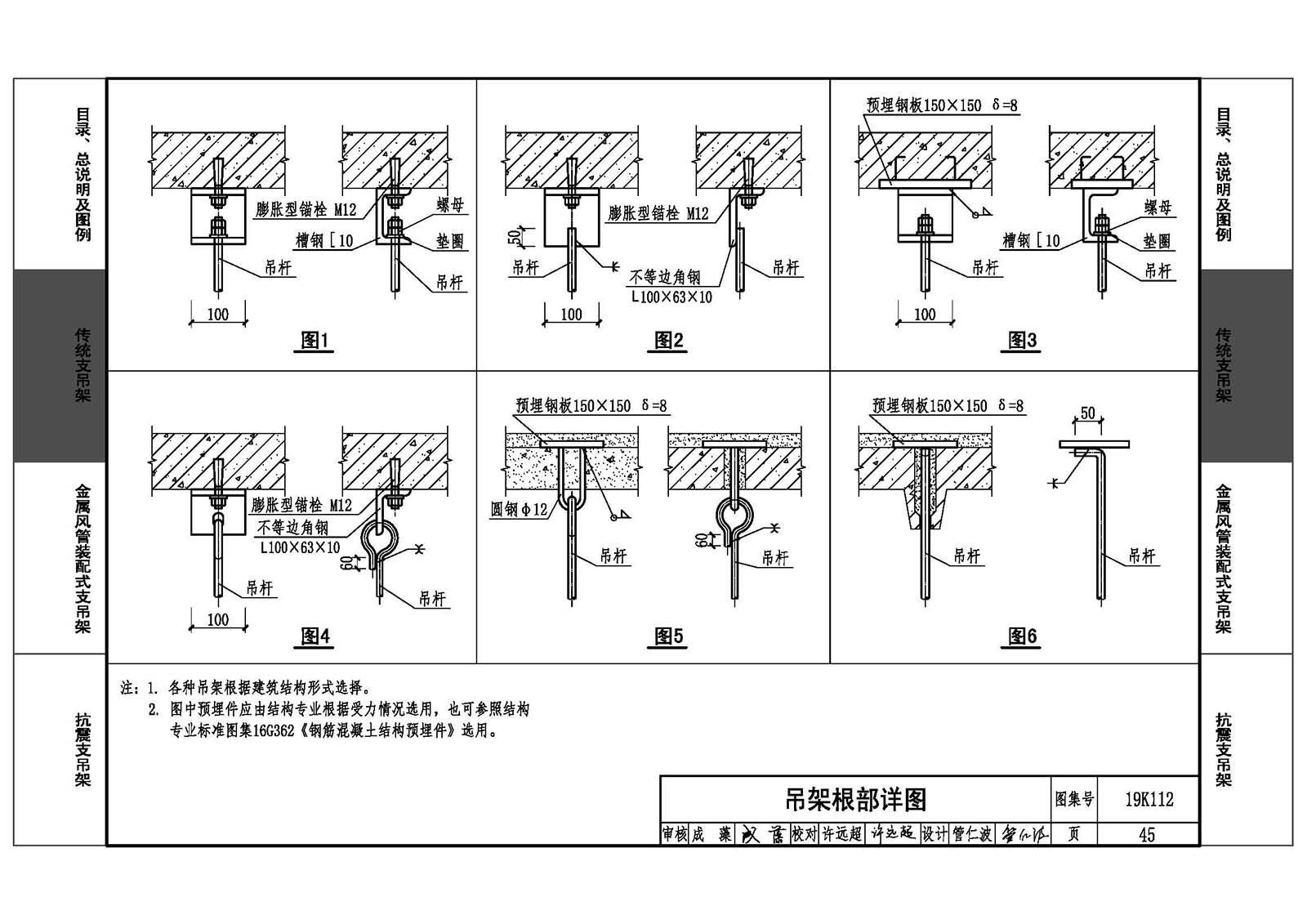

| 吊架根部詳圖 | 45 |
| 圓形風管吊架 | 48 |
| 圓形鋼板、鋁板風管吊架材料表 | 49 |
| 圓形無機玻璃鋼、硬聚氯乙烯風管吊架材料表 | 50 |
| 豎向風管支架 | 51 |
| 豎向風管支架材料表 | 54 |
| 風管穿樓板支架 | 55 |
| 風管穿樓板支架材料表 | 56 |
| 風管在網架下安裝示意圖 | 57 |
| 風管在網架內安裝示意圖 | 58 |
| 金屬風管裝配式支吊架 | |
| 金屬風管裝配式支吊架說明 | 60 |
| 矩形金屬風管柔性吊架安裝(混凝土) | 61 |
| 矩形金屬風管柔性吊架安裝(鋼結構) | 62 |
| 矩形金屬風管剛性吊架安裝(混凝土) | 63 |
| 矩形金屬風管剛性吊架安裝(鋼結構) | 64 |
| 矩形鋼板風管柔性吊架選用表 | 65 |
| 矩形鋼板風管剛性吊架選用表 | 66 |
| 矩形鋁板風管吊架選用表 | 67 |
| 金屬風管混凝土柱上安裝 | 68 |
| 金屬風管鋼柱上安裝 | 69 |
| 豎向金屬風管支架安裝 | 70 |
| 圓形金屬風管柔性吊架安裝(混凝土) | 71 |
| 圓形金屬風管柔性吊架安裝(鋼結構) | 72 |
| 圓形金屬風管剛性吊架安裝(混凝土) | 73 |
| 圓形金屬風管剛性吊架安裝(鋼結構) | 74 |

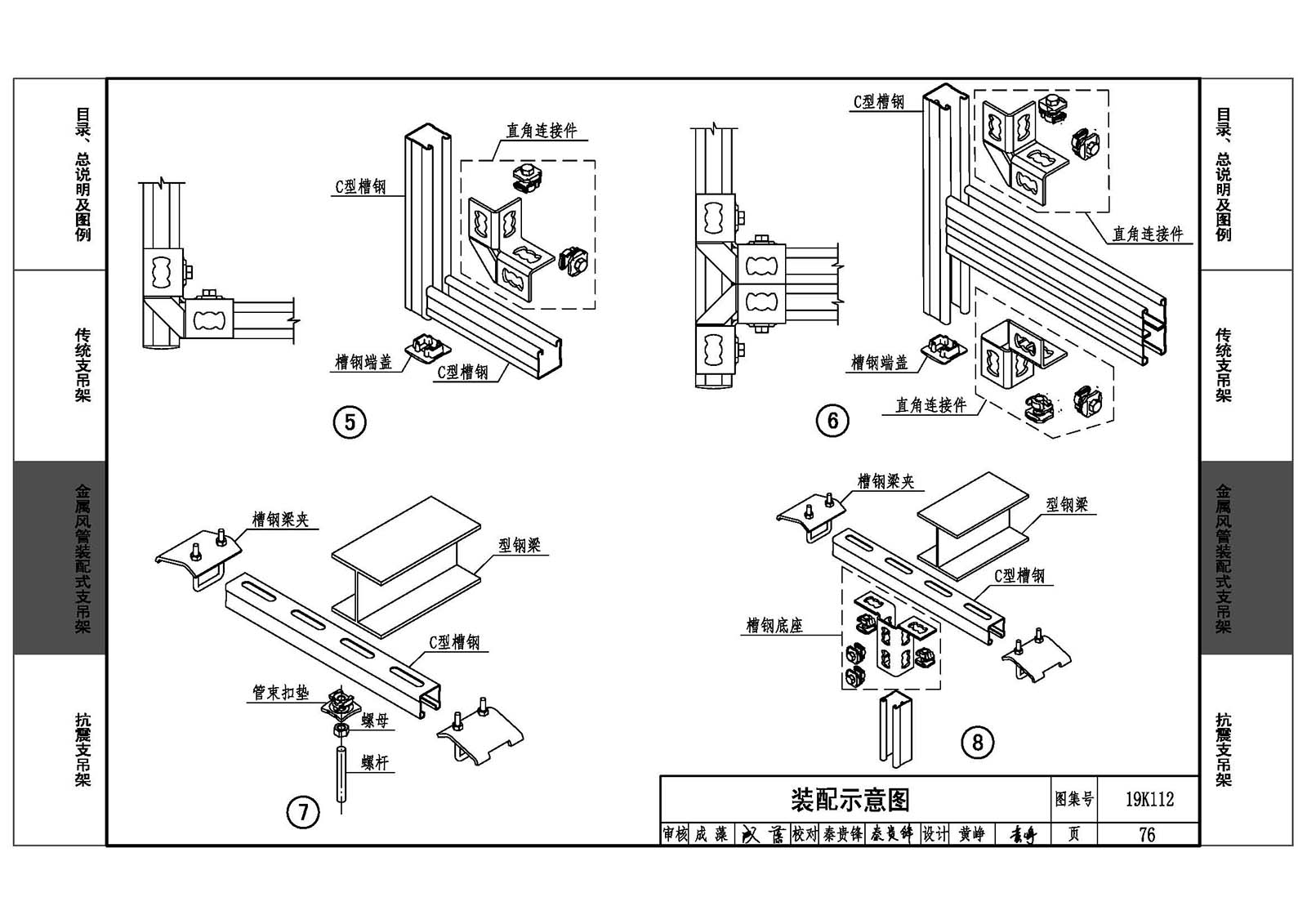

| 裝配示意圖 | 75 |
| 常用槽鋼參數表 | 78 |
| 常用連接件參數表 | 79 |
| 抗震支吊架 | |
| 抗震支吊架說明 | 81 |
| 鋼板風管抗震支吊架選用表 | 83 |
| 鋁板風管抗震支吊架選用表 | 84 |
| 無機玻璃鋼風管抗震支吊架選用表 | 85 |
| 硬聚氯乙烯風管抗震支吊架選用表 | 86 |
| 其他非金屬風管抗震支吊架選用表 | 87 |
| 柔性CZ-1A 、2A、3A、4A抗震支吊架圖 | 88 |
| 柔性SZ-lA 、2A、3A、4A抗震支吊架圖 | 89 |
| 柔性CZ-1B 、2B、3B、4B抗震支吊架圖 | 90 |
| 柔性SZ-lB 、2B、3B、4B抗震支吊架圖 | 91 |
| 剛性CZ-1A 、2A、3A、4A抗震支吊架圖 | 92 |
| 剛性SZ-lA 、2A、3A、4A抗震支吊架圖 | 93 |
| 剛性CZ-1B 、2B、3B、4B抗震支吊架圖 | 94 |
| 剛性SZ-lB 、2B、3B、4B抗震支吊架圖 | 95 |

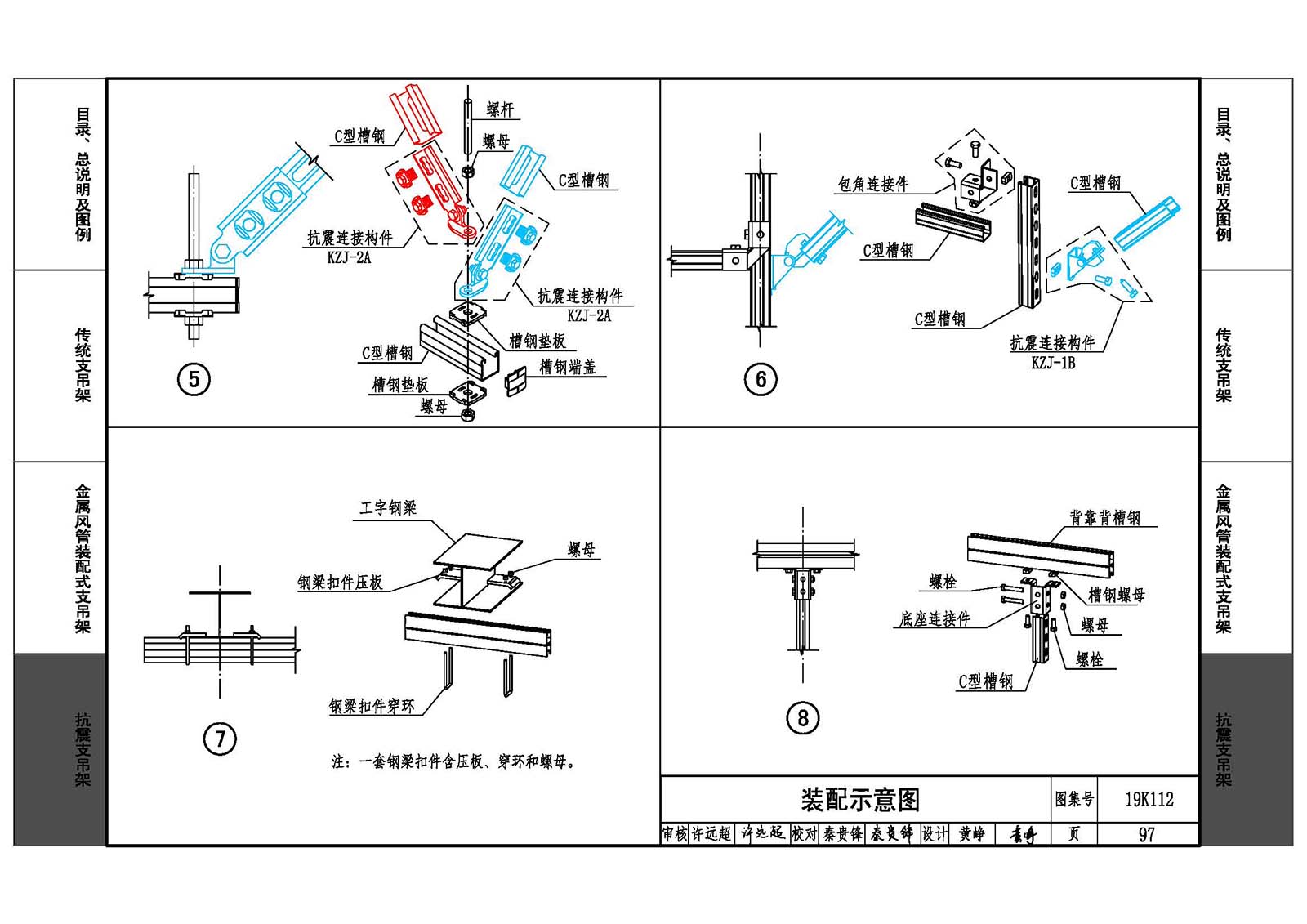

| 裝配示意圖 | 96 |
| 相關技術資料 | 99 |
