17S705：海綿型建筑與小區雨水控制及利用
- 圖集編號
- 17S705
- 圖集名稱
- 海綿型建筑與小區雨水控制及利用
- 定價
- 97.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑設計研究院有限公司
內容簡介
本圖集適用于新建、改建和擴建的民用建筑及小區、工業建筑及廠區雨水控制及利用的設計與施工。不適用于雨水作為生活飲用水水源的雨水利用工程。圖集中的雨水入滲設施適用于土壤滲透系數10-6～10-3m/s的工程，不適用于濕陷性黃土、膨脹土、高含鹽土、永久性?xún)鐾镣寥?。雨水回收利用設施宜用于年均降雨量大于400mm的地區。
主要內容包括雨水入滲系統、雨水回收利用系統、雨水調蓄排放系統、屋面雨水收集排放系統的設計要點及場地雨水排除、超標雨水處置等設施的做法。
本圖集是對10SS705《雨水綜合利用》的修編，修改補充了海綿型建筑與小區雨水控制及利用工程的滲、滯、蓄、凈、用、排等技術措施，為實現雨水的徑流總量控制、徑流峰值控制、徑流污染控制和雨水資源化利用的目標提供技術支撐、起到積極作用。
備注
替代10SS705
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 源頭減排雨水系統技術說明 | 4 |
| 傳統(灰色)雨水排放系統技術說明 | 14 |
| 超標雨水排放系統技術說明 | 15 |
| 雨水入滲 | |
| 入滲系統說明 | 16 |
| 透水磚的機械物理性能、尺寸表 | 17 |
| 透水混凝土主要性能指標 | 18 |
| 硅砂路緣石規格尺寸 | 19 |
| 透水磚路面 | 20 |
| 透水混凝土路面 | 21 |
| 彩色透水整體路面、嵌草磚路面 | 22 |
| 地下建筑頂板透水鋪裝 | 23 |
| 綠化屋面 | 24 |

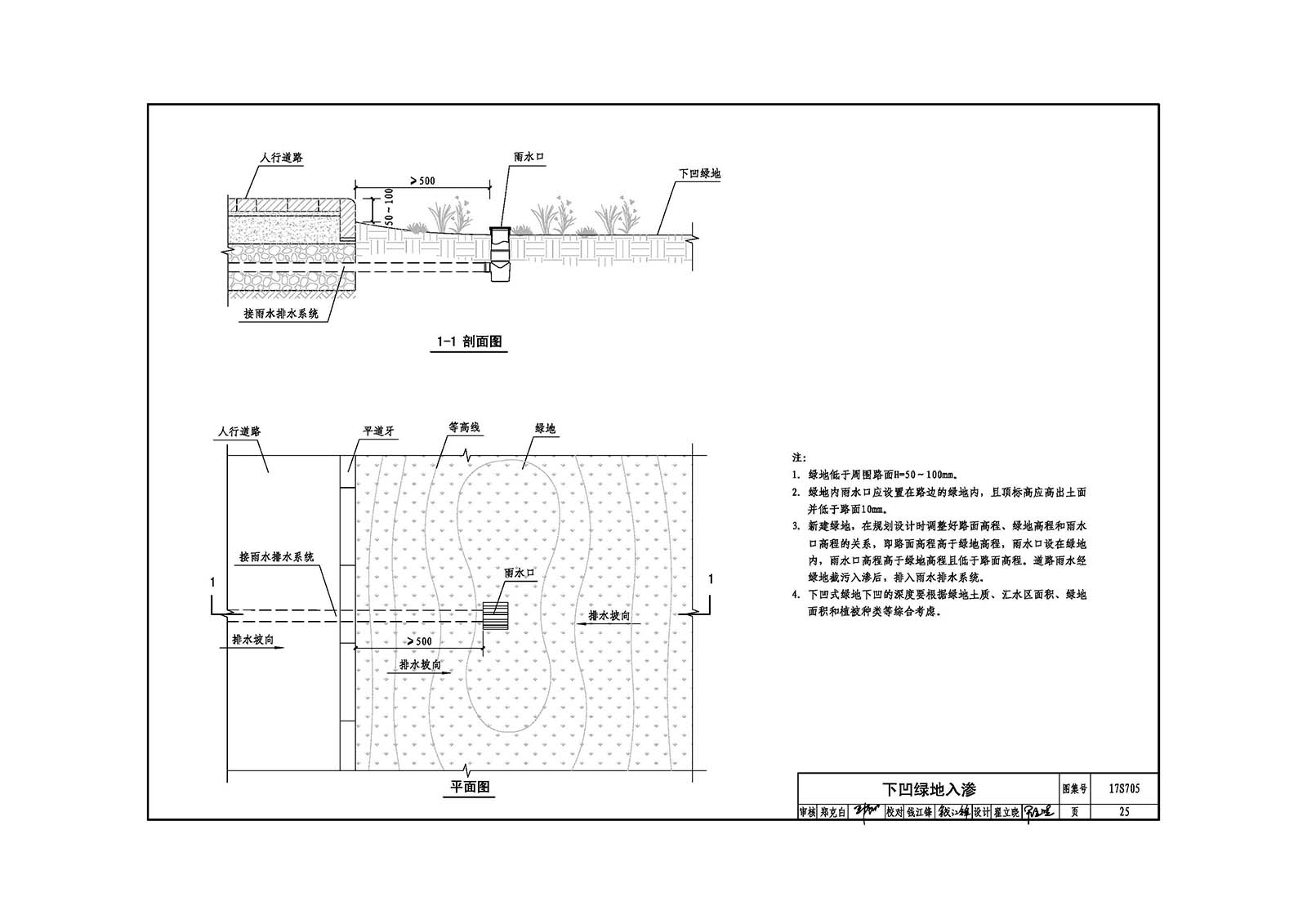

| 下凹綠地入滲 | 25 |
| 生物滯留系統 | 26 |
| 植被淺溝 | 27 |
| 植被淺溝滲透棄流井溢流排放系統 | 28 |
| 塑料多孔滲透管 | 29 |
| 滲透管-排放一體化系統示意圖 | 30 |
| HDPE滲透排水管 | 31 |
| HDPE線性成品排水溝 | 32 |
| HDPE滲透式排水溝 | 34 |
| 雨水收集回用 | |
| 雨水收集回用說明 | 35 |
| 雨水收集回用系統流程 | 36 |
| 雨水儲水罐 | 37 |

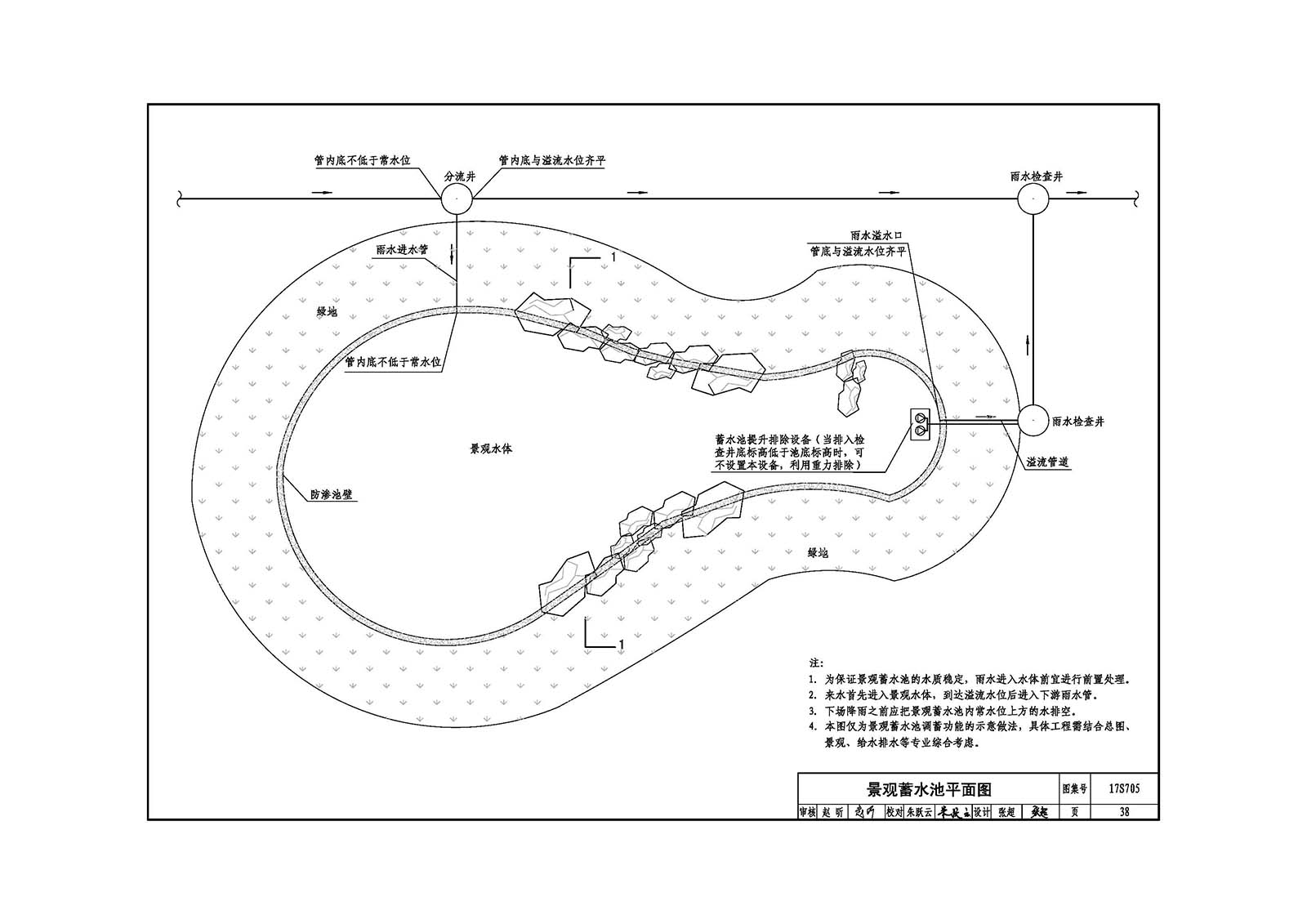

| 景觀蓄水池平面圖 | 38 |
| 景觀蓄水池剖面圖 | 39 |
| 車庫頂板表面流水與滲水收集構造圖 | 40 |
| 立式石英砂過濾器外形尺寸及技術參數 | 41 |
| 雨水調蓄排放 | |
| 調蓄排放系統說明 | 42 |
| 雨洪調蓄排放系統示意圖 | 43 |
| 附屬設施 | |
| 環保雨水口 | 44 |
| 濾水袋雨水口 | 45 |
| 濾水桶雨水口 | 46 |
| 流量型雨水初期棄流裝置設計說明 | 47 |
| 流量型雨水初期棄流裝置安裝圖 | 48 |
| 沉淀過濾 | 49 |
| 水力顆粒分離器 | 50 |

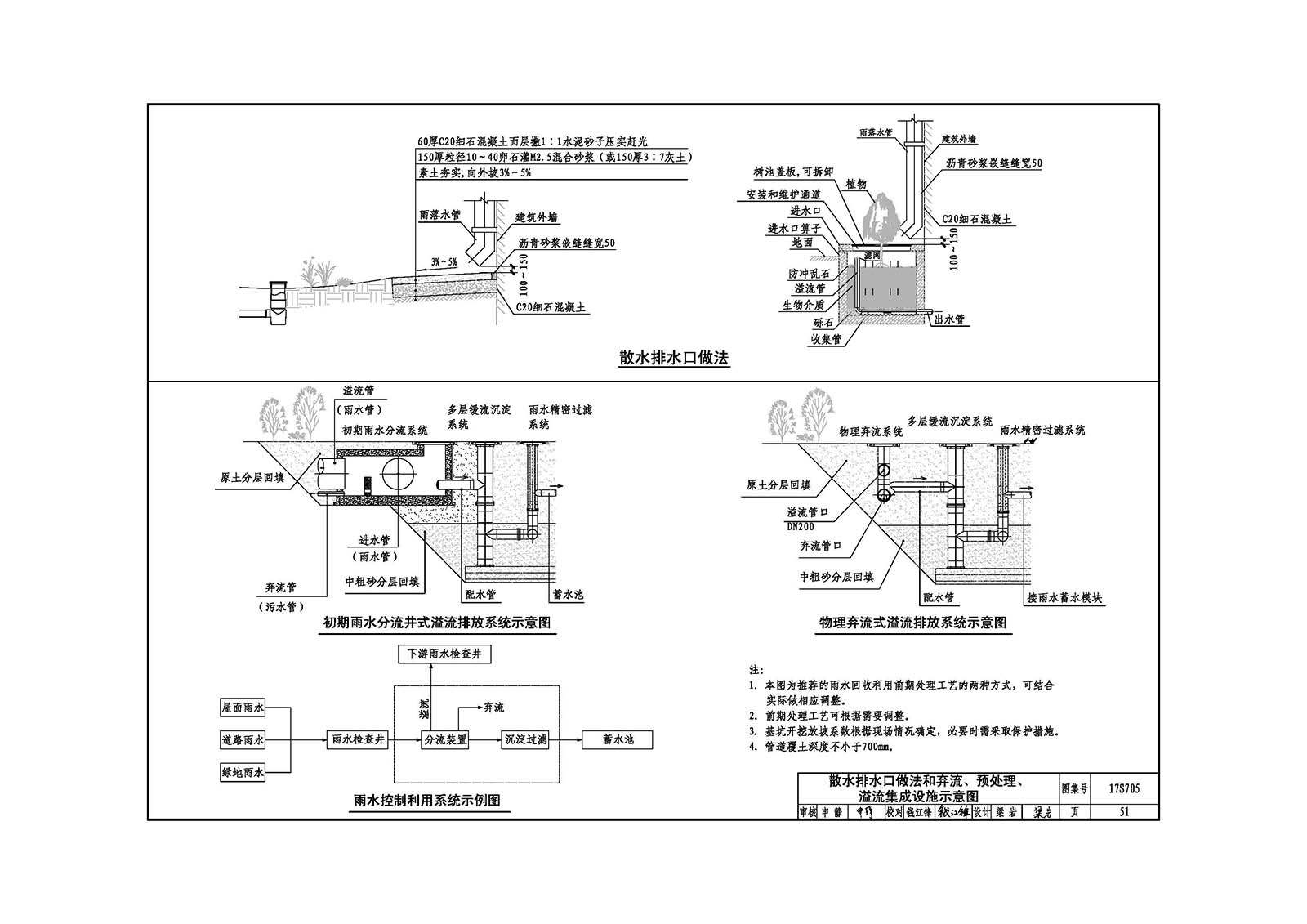

| 散水排水口做法和棄流、預處理、溢流集成設施示意圖 | 51 |
| 市政(公共)排水接駁口說明 | 52 |
| 防倒灌設施選用示意 | 53 |
| 溢流井、計量井、消能井選用示意 | 54 |
| 防倒灌檢查井 | 55 |
| 截流槽式溢流井 | 56 |
| 溢流埋式溢流井 | 57 |
| 浸透式排水溝做法 | 58 |
| 排水板做法 | 59 |
| 附錄 | |
| 附錄 全國主要城市降雨量資料 | 61 |
