17MR405：城市道路—重力式擋土墻（路肩式）
- 圖集編號
- 17MR405
- 圖集名稱
- 城市道路—重力式擋土墻（路肩式）
- 定價
- 36.00 元
- 開本
- 16 開
- 主編單位
- 天津市市政工程設計研究院
內容簡介
本圖集適用于城鎮各類新建、擴建或改建的快速路、主干路、次干路及支路的重力式路肩擋土墻施工圖設計。主要內容包括總說明、擋土墻基礎及一般構造圖、擋土墻壓頂設計圖、擋土墻設計參數表和附錄（土壓力計算公式、基礎設計及穩定性驗算公式）等。
本圖集針對城市道路自身特點，依據現行標準規范、結合工程案例，給出重力式擋土墻（路肩墻）的型式、設計要求、施工要點、路肩墻截面參數和驗收標準等，可供設計、施工、監理等人員參考、選用。
目錄
| 目錄 | 1 |
|---|---|

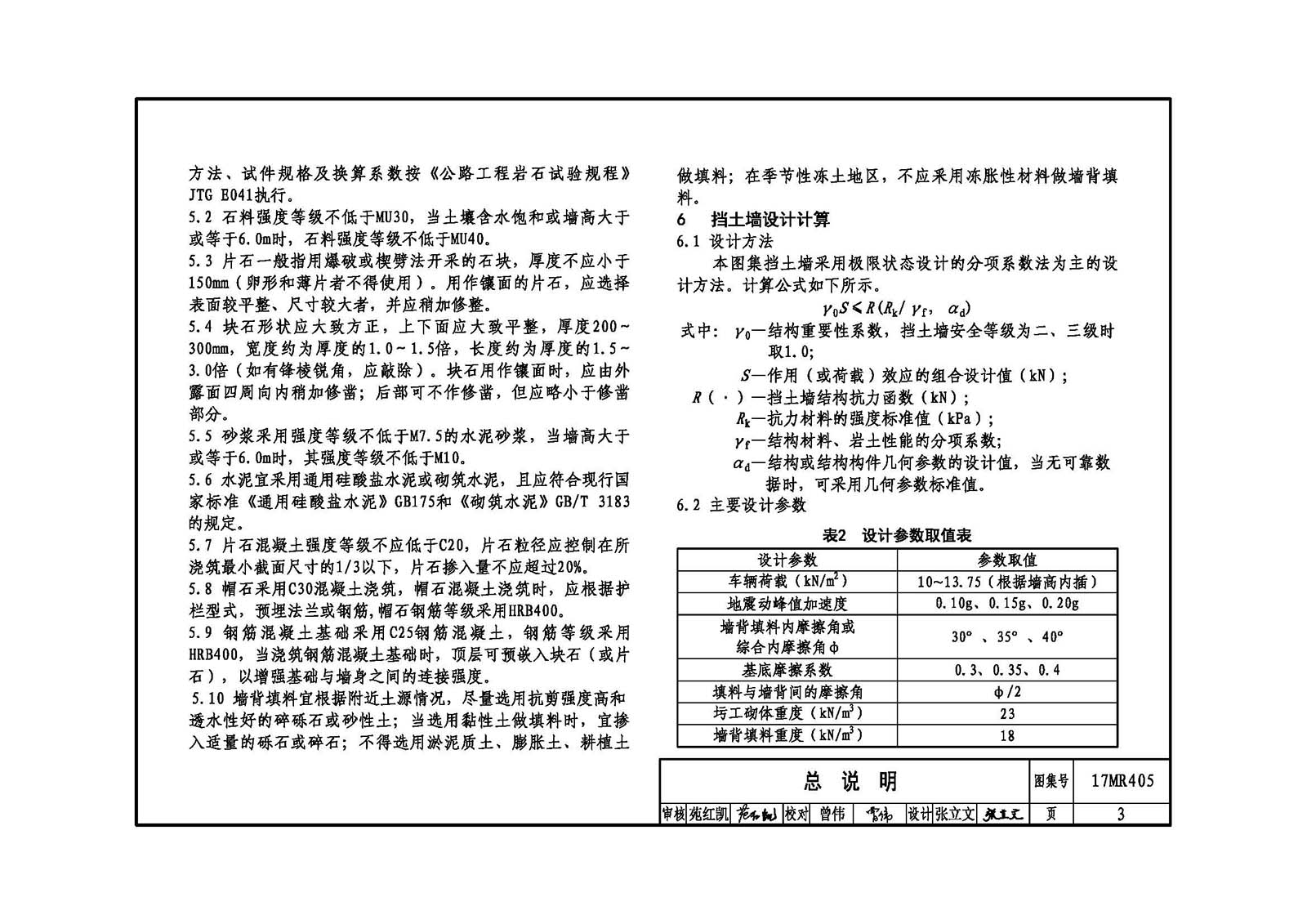

| 總說明 | 2 |

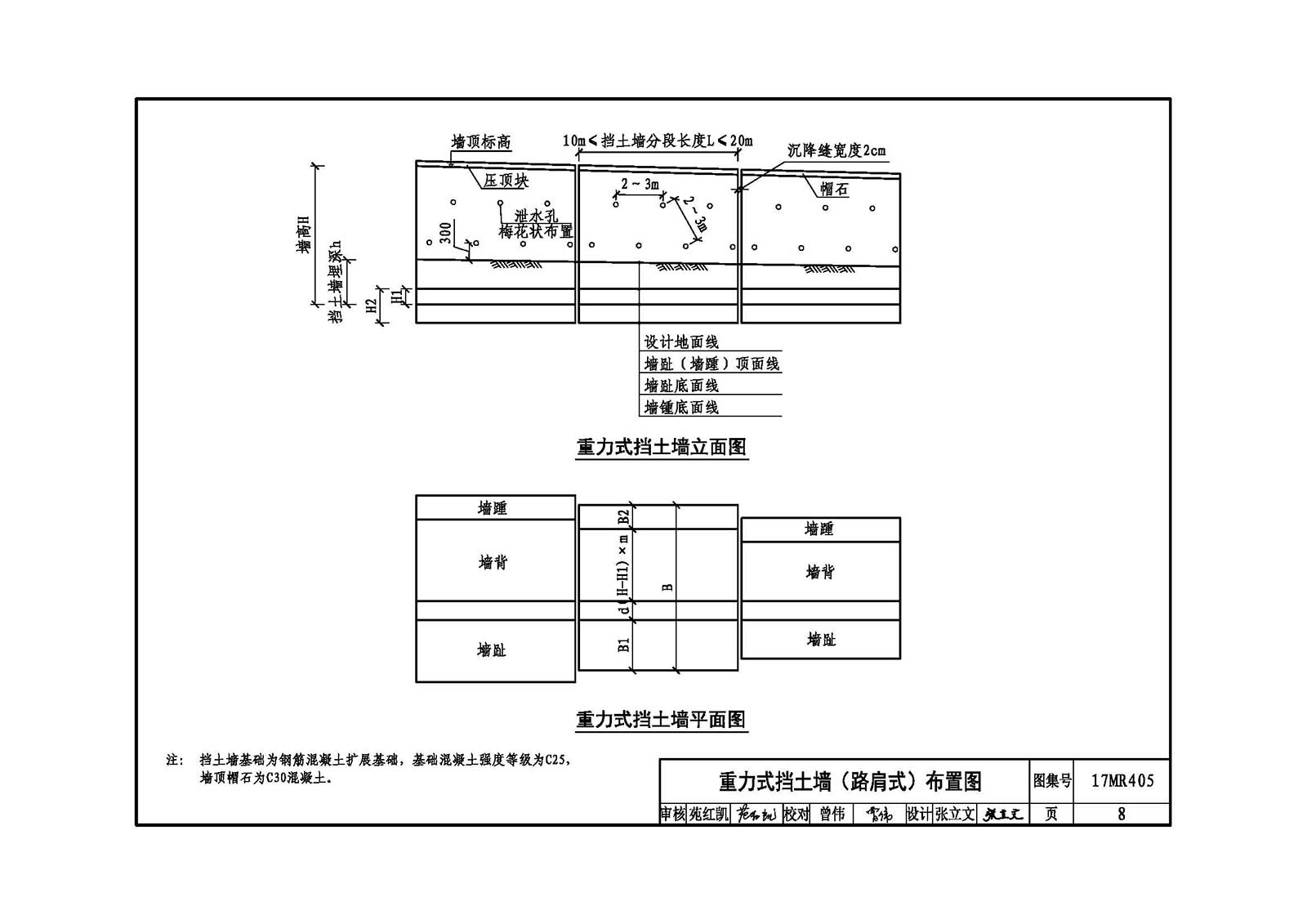

| 重力式擋土墻(路肩式)布置圖 | 8 |
| 鋼筋混凝土基礎及帽石配筋圖 | 10 |

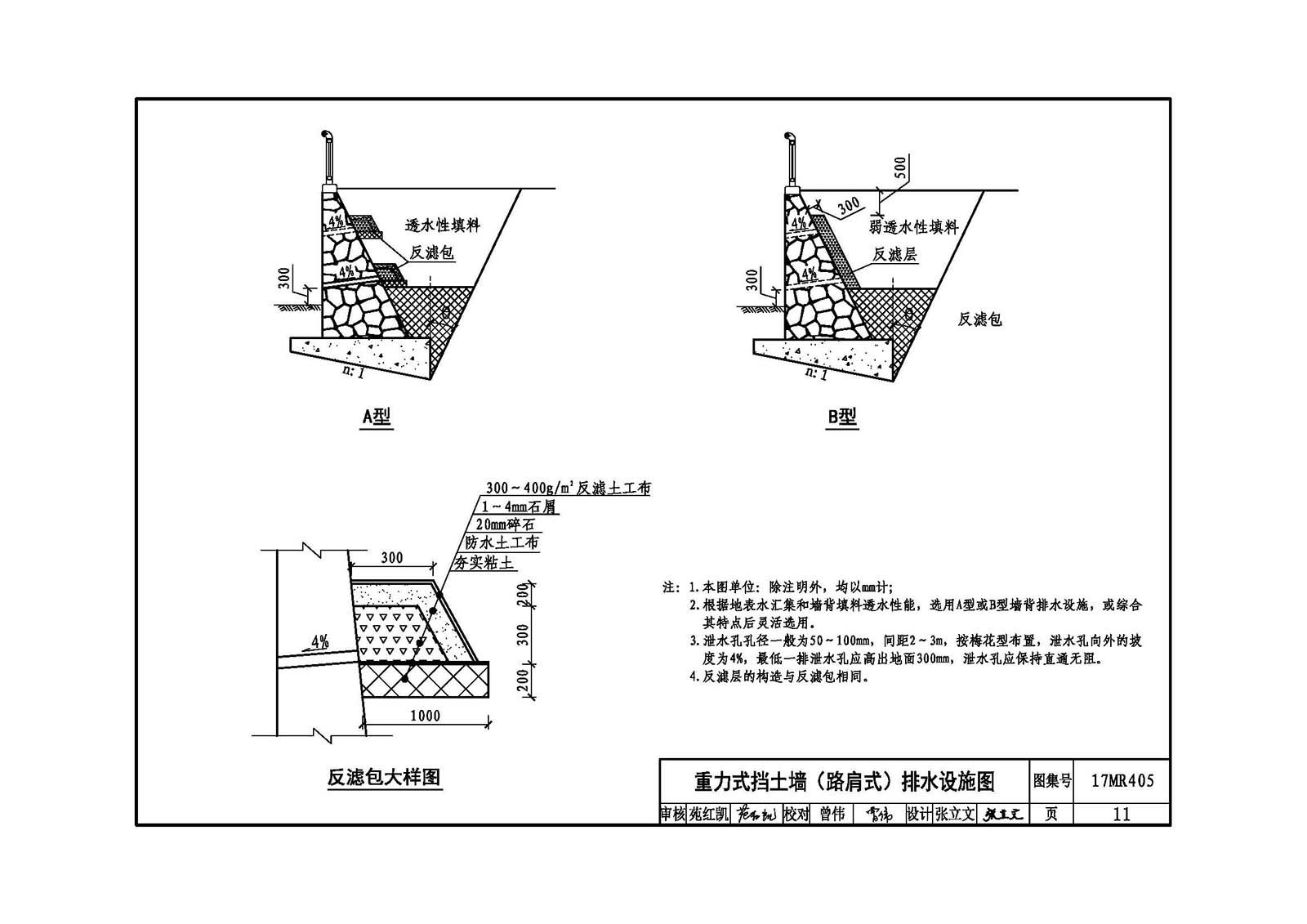

| 重力式擋土墻(路肩式)排水設施圖 | 11 |

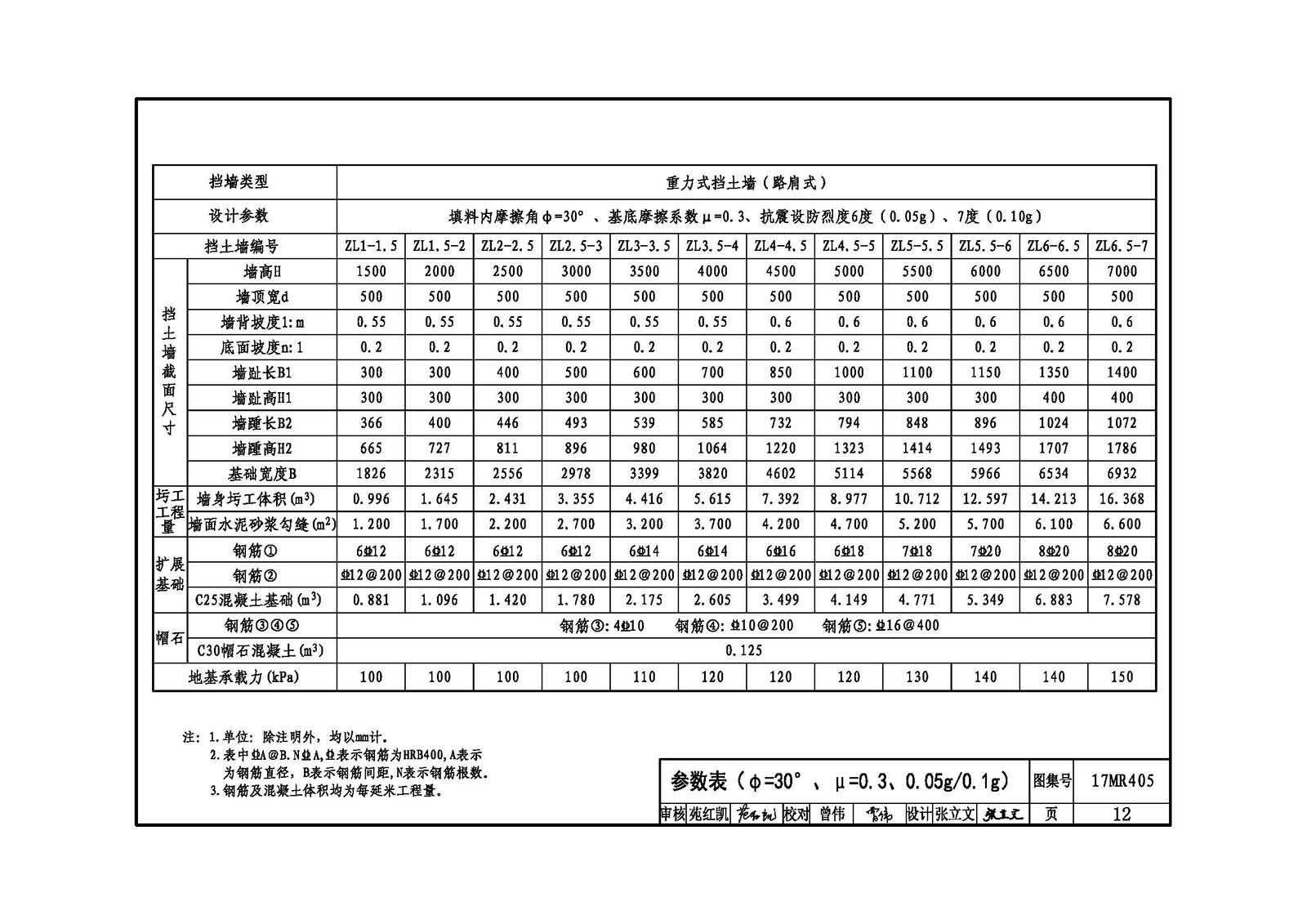

| 參數表(φ=30°、μ=0.3、O.05g/0.1g) | 12 |
| 參數表(φ=30°、μ=0.35、0.05g/0.1g) | 13 |
| 參數表(φ=30°、μ=0.4、O.05g/0.1g) | 14 |
| 參數表(φ=35°、μ=0.3、O.05g/0.1g) | 15 |
| 參數表(φ=35°、μ=0.35、0.05g/0.1g) | 16 |
| 參數表(φ=35°、μ=0.4、O.05g/0.1g) | 17 |
| 參數表(φ=40°、μ=0.3、O.05g/0.1g) | 18 |
| 參數表(φ=40°、μ=0.35、0.05g/0.1g) | 19 |
| 參數表(φ=40°、μ=0.4、O.05g/0.1g) | 20 |
| 參數表(φ=30°、μ=0.3、O.15g) | 21 |
| 參數表(φ=30°、μ=0.35、O.15g) | 22 |
| 參數表(φ=30°、μ=0.4、O.15g ) | 23 |
| 參數表(φ=35°、μ=0.3、O.15g ) | 24 |
| 參數表(φ=35°、μ=0.35、O.15g) | 25 |
| 參數表(φ=35°、μ=0.4、O.15g) | 26 |
| 參數表(φ=40°、μ=0.3、O.15g) | 27 |
| 參數表(φ=40°、μ=0.35、O.15g) | 28 |
| 參數表(φ=40°、μ=0.4、O.15g) | 29 |
| 參數表(φ=30°、μ=0.3、O.2g) | 30 |
| 參數表(φ=30°、μ=0.35、O.2g) | 31 |
| 參數表(φ=30°、μ=0.4、O.2g) | 32 |
| 參數表(φ=35°、μ=0.3、O.2g) | 33 |
| 參數表(φ=35°、μ=0.35、O.2g) | 34 |
| 參數表(φ=35°、μ=0.4、O.2g) | 35 |
| 參數表(φ=40°、μ=0.3、O.2g) | 36 |
| 參數表(φ=40°、μ=0.35、O.2g) | 37 |
| 參數表(φ=40°、μ=0.4、O.2g) | 38 |
| 附錄A 庫倫主動土壓力計算公式 | 39 |
| 附錄B 基礎設計及穩定性驗算公式 | 40 |
