18GL502：綜合管廊燃?xì)夤艿琅撌遗涮自O(shè)施設計與施工

圖集編號

18GL502

圖集名稱

綜合管廊燃?xì)夤艿琅撌遗涮自O(shè)施設計與施工

定價

46.00 元

開本

16 開

主編單位

中國市政工程華北設計研究總院有限公司

圖集咨詢

圖集購買

內容簡介

本圖集為城市綜合管廊標準設計專項系列圖集之一。主要內容根據天然氣管道艙室的特殊要求，為保障運行安全而配套的附屬設施或系統。圖集適用于城市新建地下綜合管廊天然氣艙室配套設施的設計與安裝。主要編制有天然氣艙室通風系統；電氣系統；監控系統；排水系統?？蔀樘烊粴夤艿琅撌腋綄僭O(shè)施設計、施工提供指導。與18GL501《綜合管廊燃?xì)夤艿婪笤O(shè)與安裝》配套使用。

目錄	1
總說明	3
通風系統
通風系統說明	5
圖例	6
通風原理圖	7
標準段通風口位置示意圖	8
標準段通風口節點圖	9

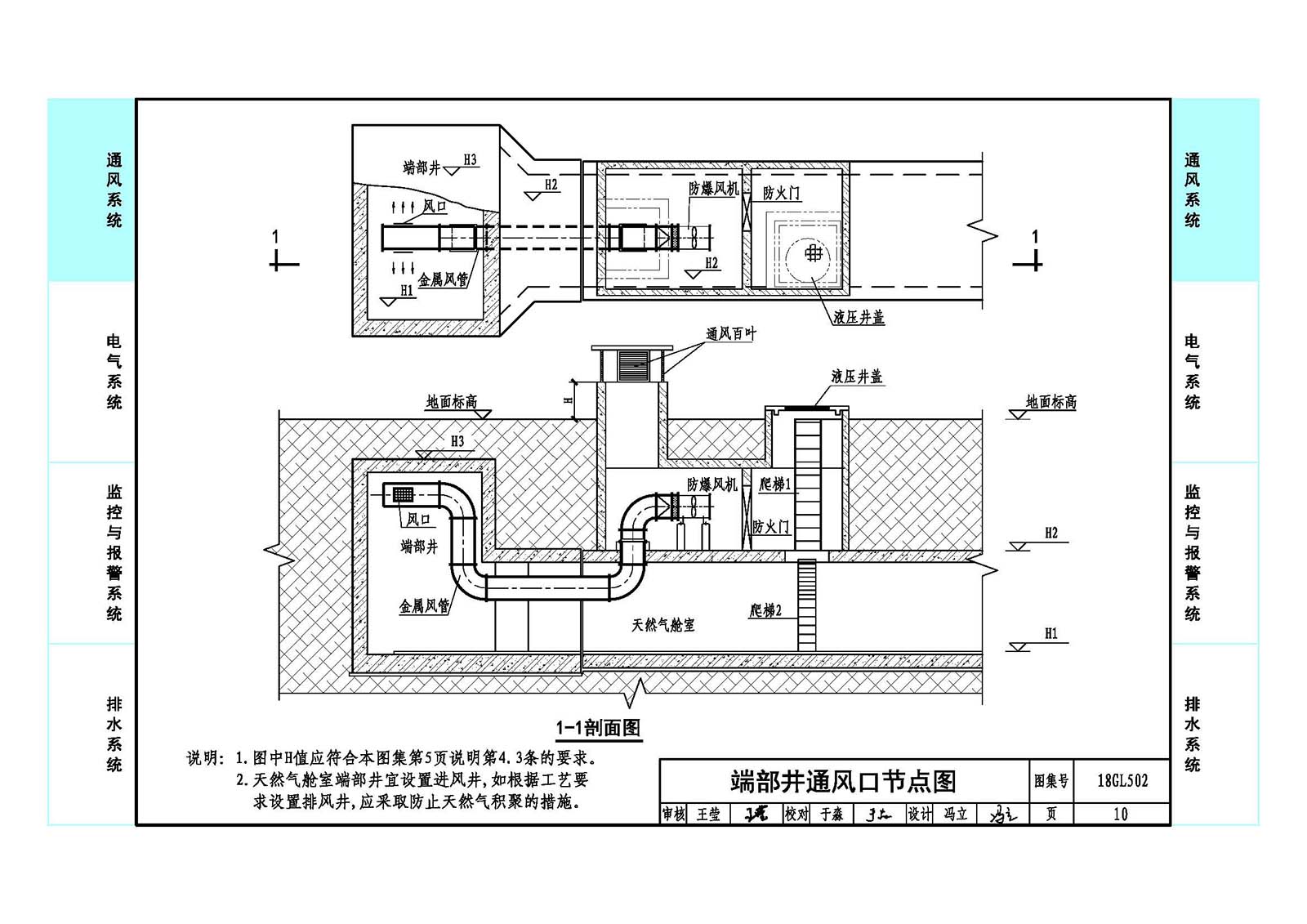

端部井通風口節點圖	10
電氣系統
電氣系統說明	11

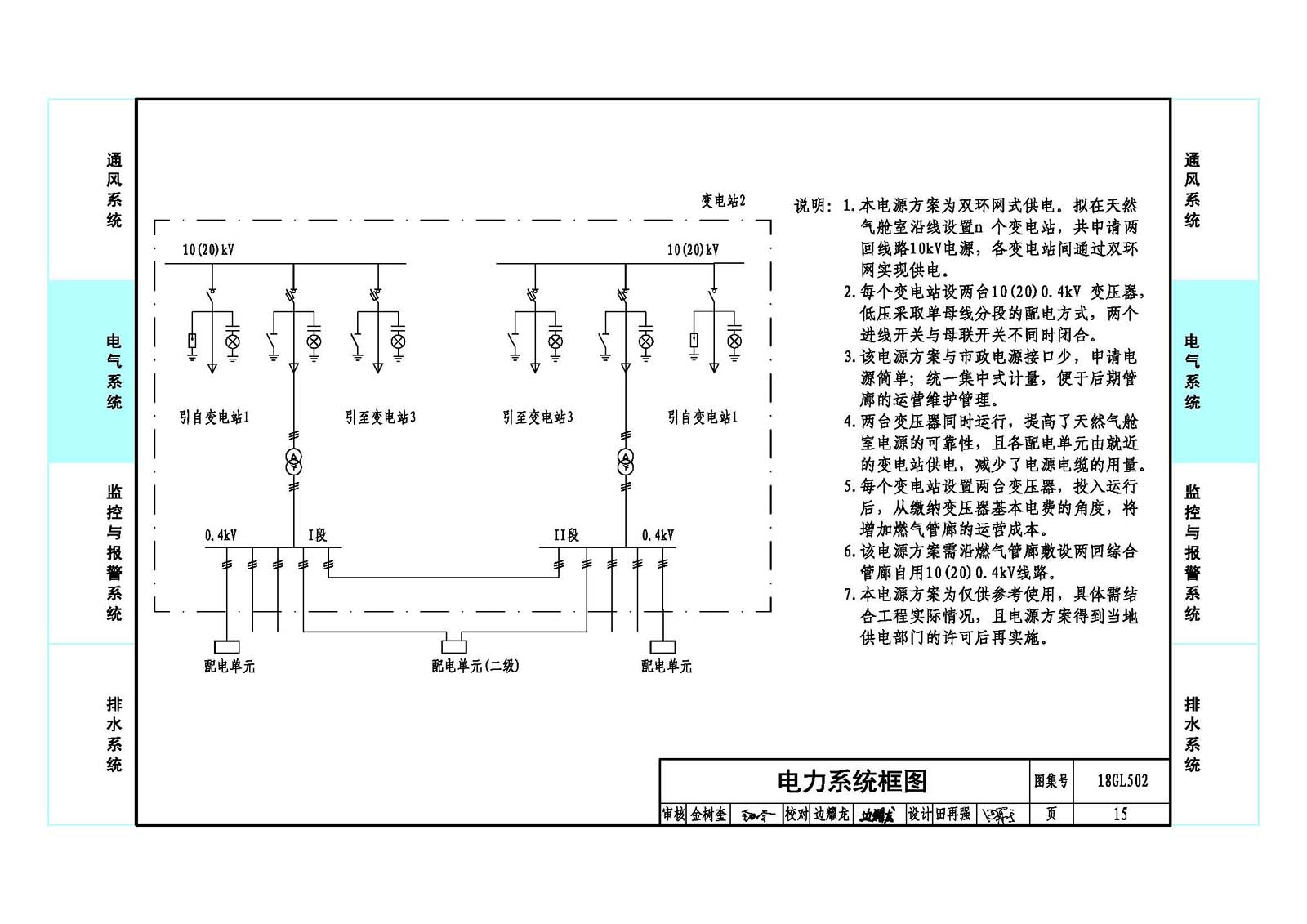

電力系統	13
低壓配電方案	16
SF-1進、排風機控制電路圖	18
SF-2進、排風機控制電路圖	20
等電位系統圖	22

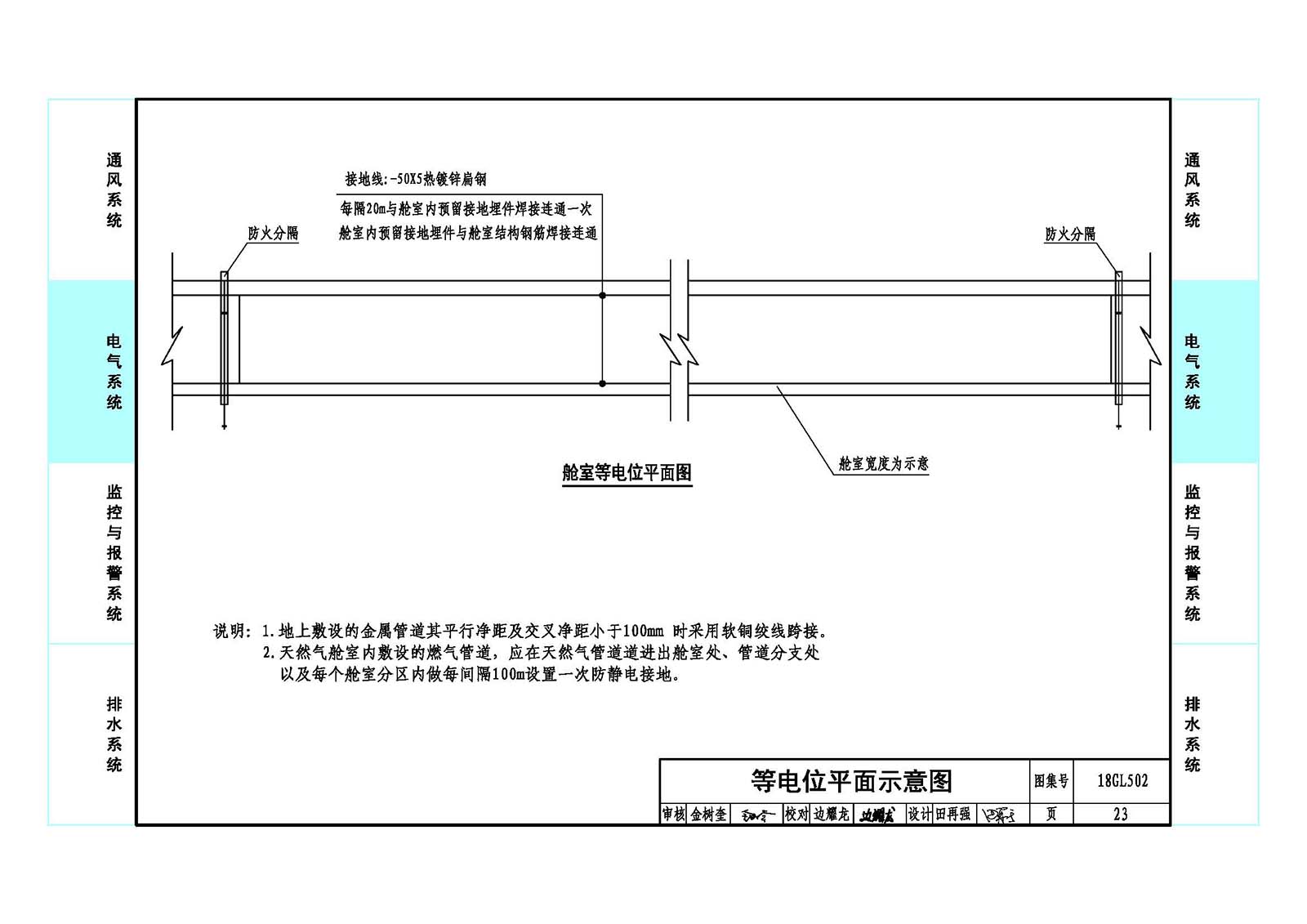

等電位平面示意圖	23

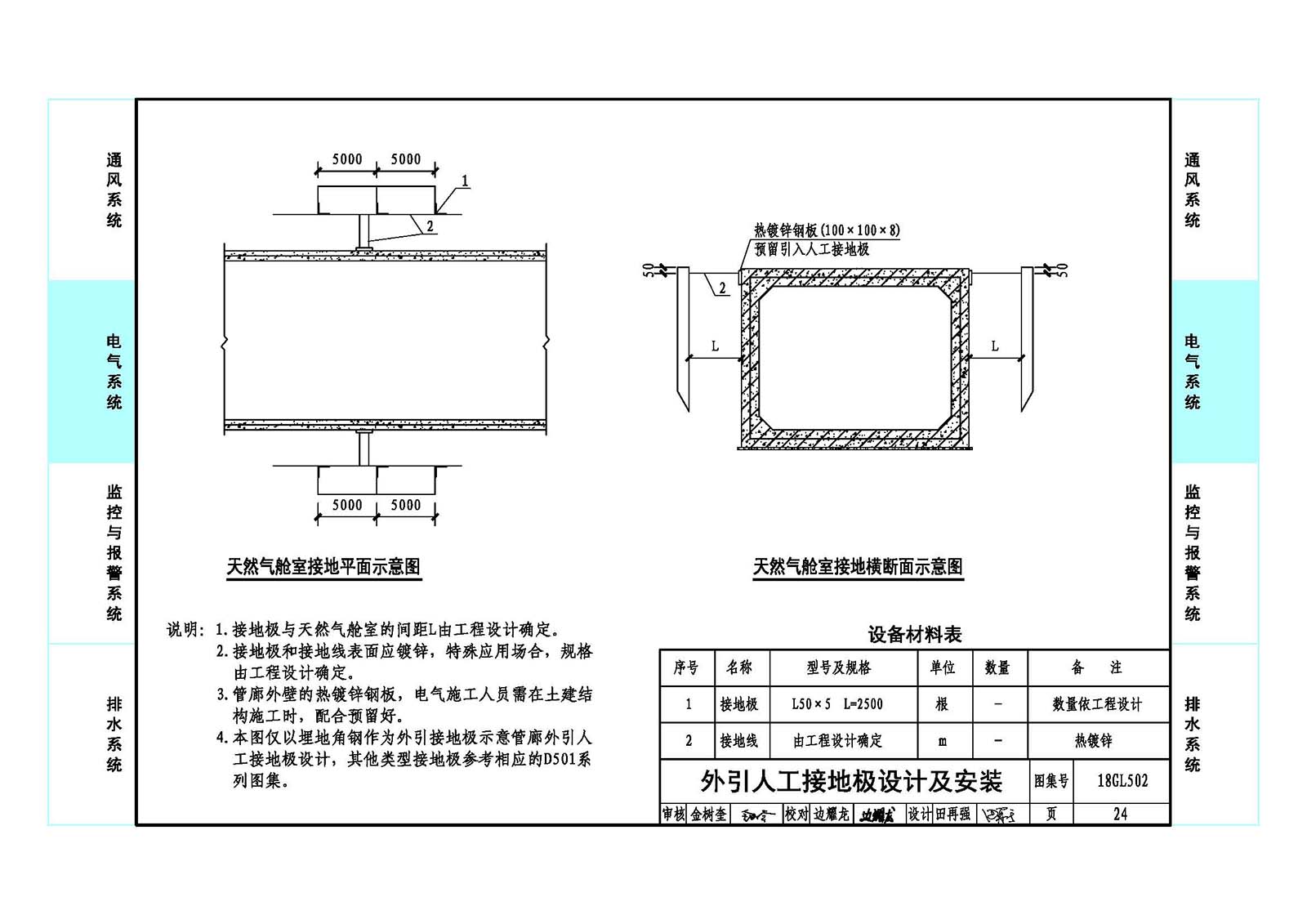

外引人工接地極設計及安裝	24
接地線沿電纜橋架敷設安裝	25
防爆配電箱墻上安裝(鋼管布線)	26
防爆配電箱支架安裝(鋼管布線)	27
防爆燈吸頂安裝(鋼結構下布線)	28
防爆燈吸頂安裝(混凝土下布線)	29
防爆燈壁式安裝(混凝土上布線)	30
防爆熒光燈吸頂式安裝	31

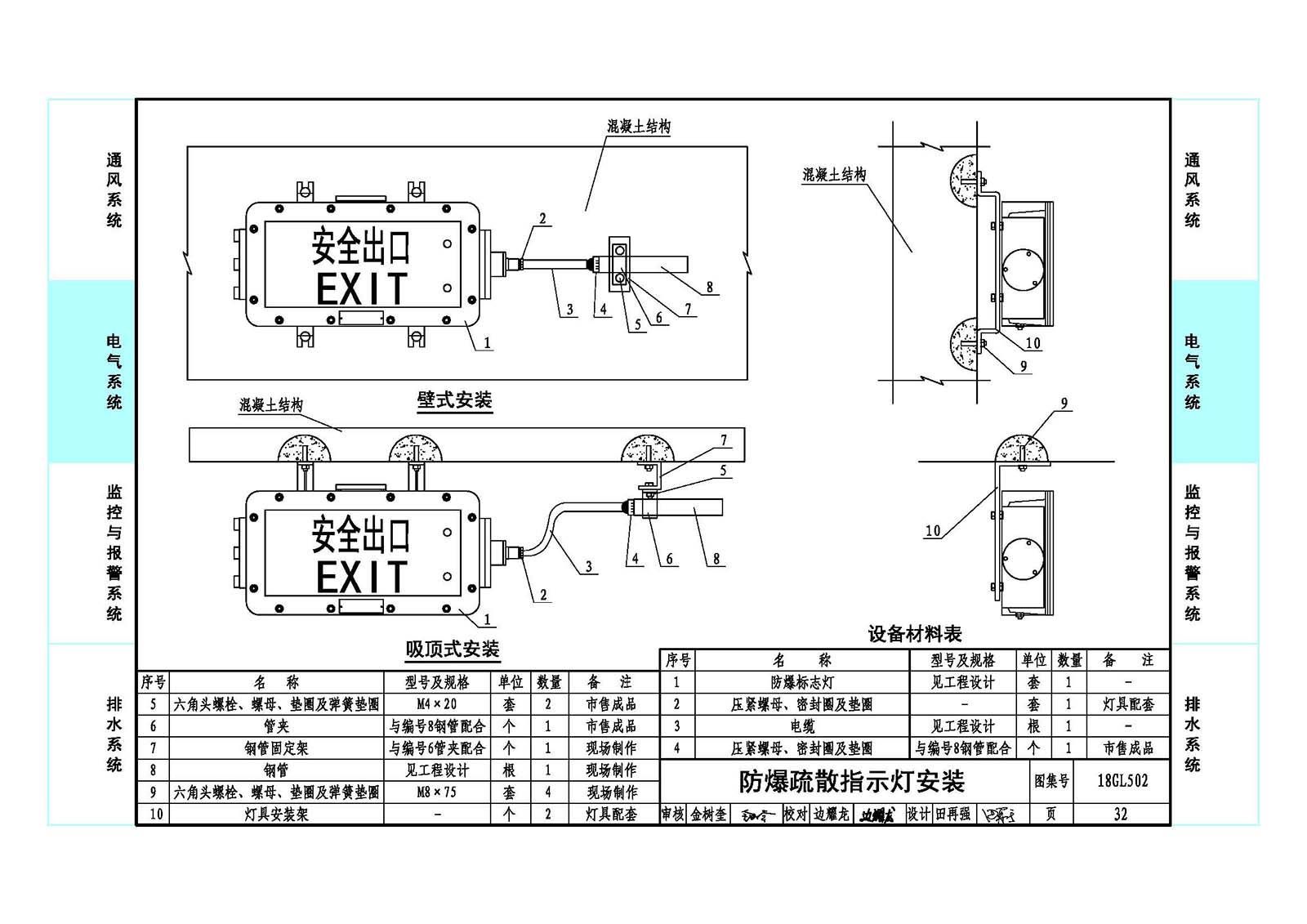

防爆疏散指示燈安裝	32
監控與報警系統
監控與報警系統說明	33
圖形及文字符號	34
監控與報警系統組成框圖	35
監控與報警系統網絡框圖	36
監控與報警系統示例	37
環境與設備監控系統圖	38
可燃?xì)怏w探測報警系統圖	39
安全防范系統圖	41
監控與報警系統報警及聯動	48
可燃?xì)怏w探測報警系統報警及聯動	49
監控與報警系統儀表的設置	50
可燃?xì)怏w探測報警系統儀表的設置	51

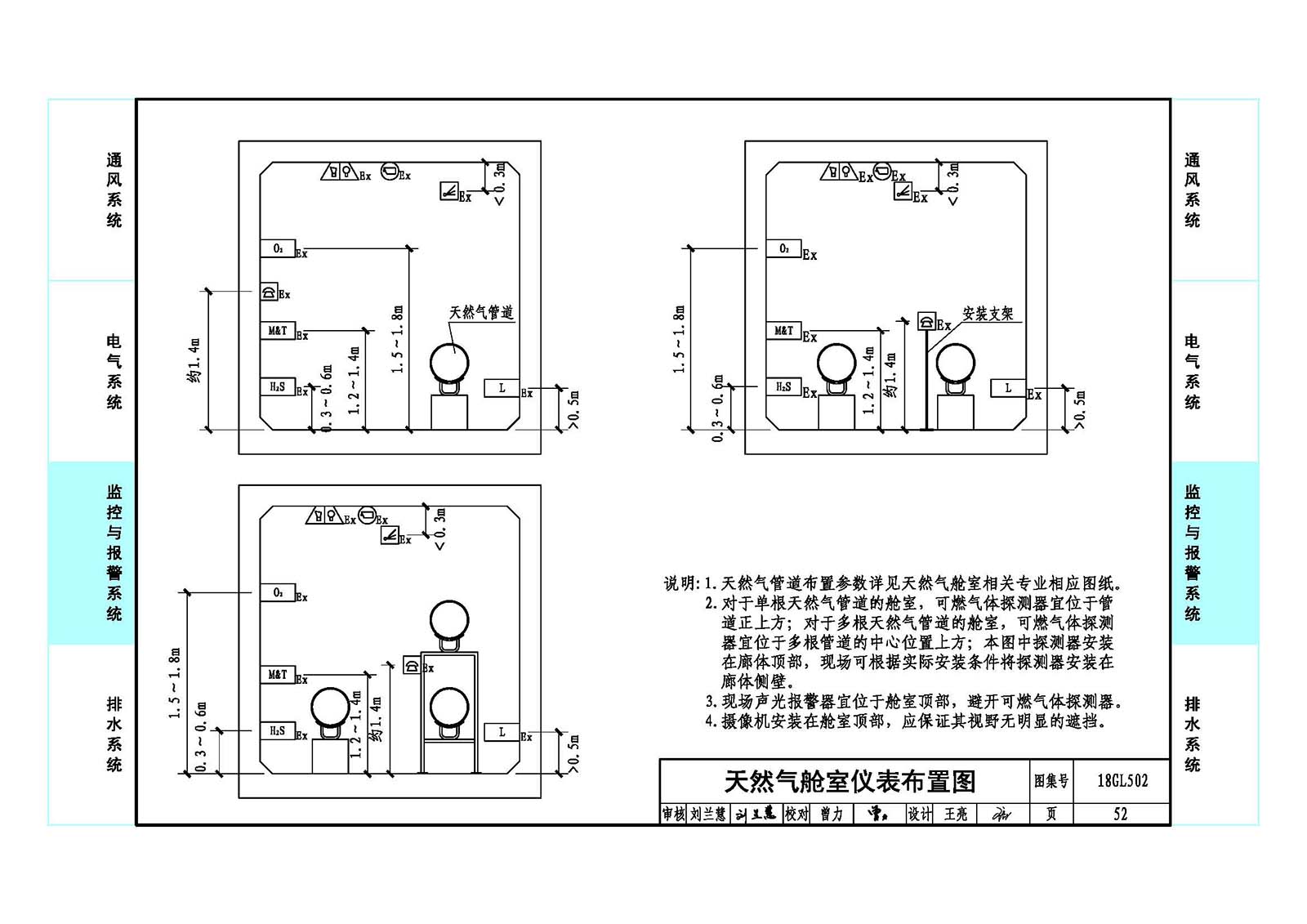

天然氣艙室儀表布置圖	52
可燃?xì)怏w探測器典型平面布置圖	53
氧氣/硫化氫探測器地面安裝圖	54
甲烷探測器頂部安裝圖	55
氧氣/硫化氫/甲烷探測器側壁安裝圖	56
纜式液位變送器立柱安裝圖	57
纜式液位變送器側壁安裝圖	58
電話地面安裝圖	59
球型攝像機安裝圖	60
槍型攝像機安裝圖	61
防爆紅外對射探測器安裝圖	62

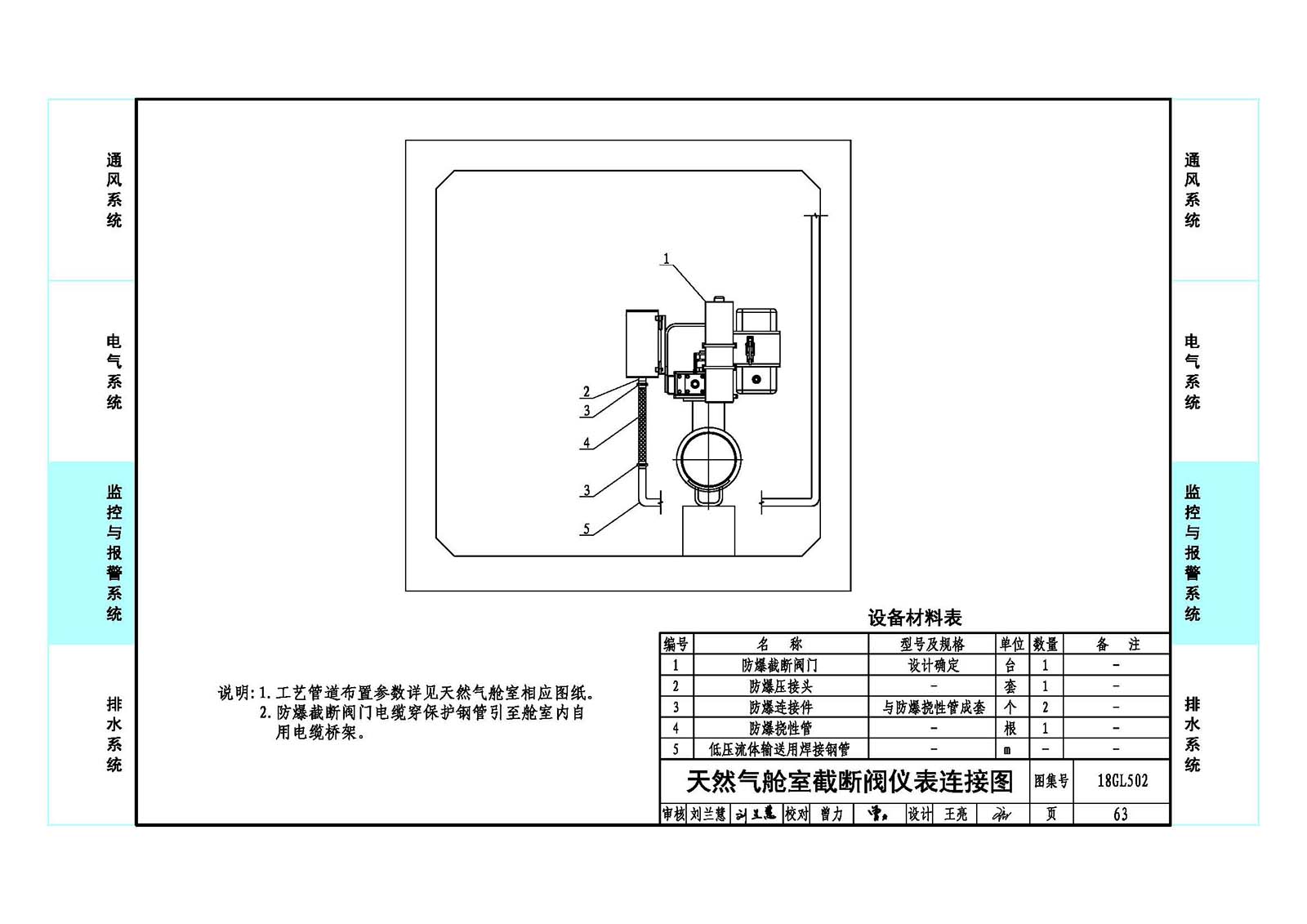

天然氣艙室截?cái)嚅y儀表連接圖	63
排水系統
排水系統說明	64

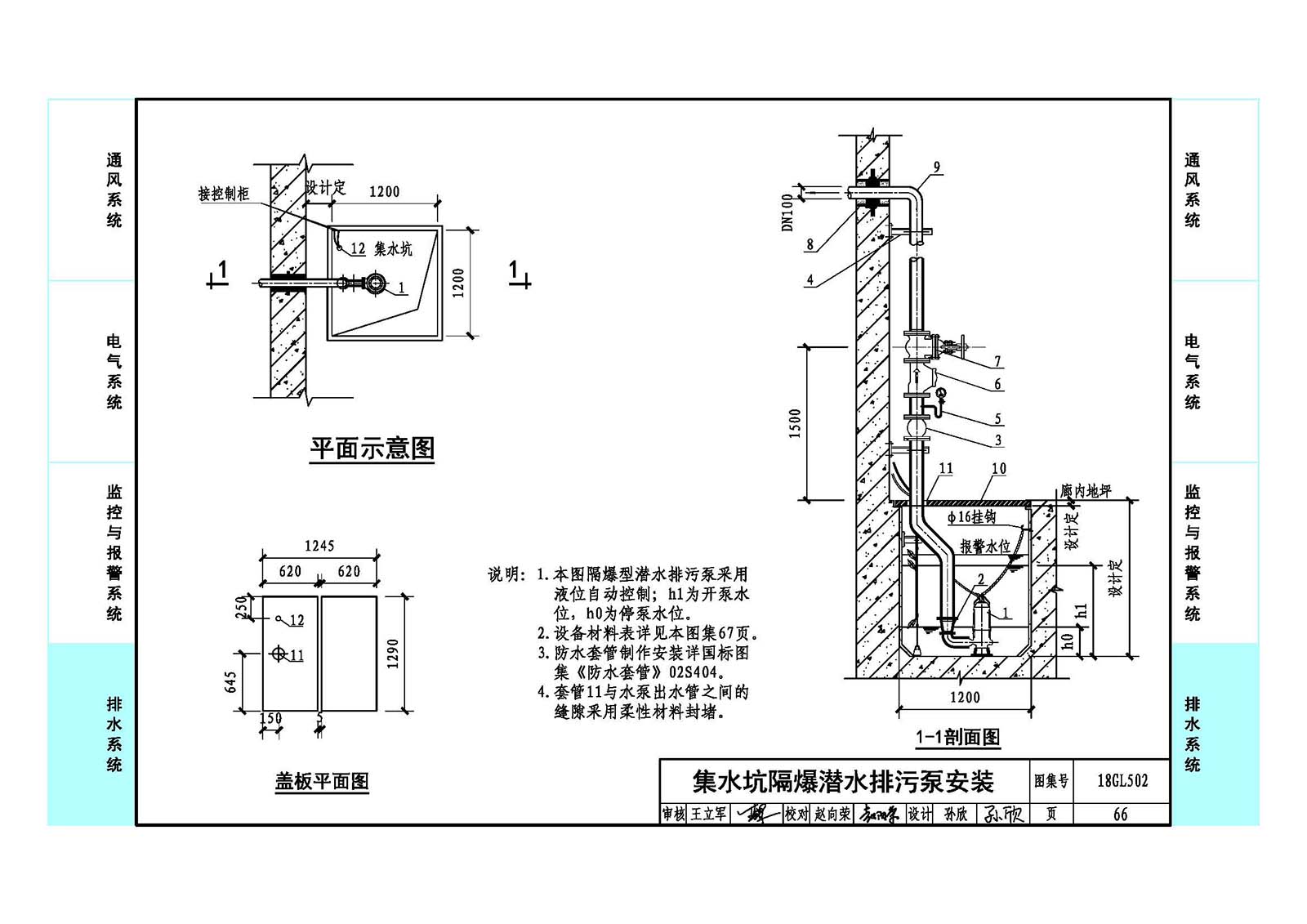

集水坑隔爆潛水排污泵安裝	66
潛水排污泵安裝主要材料表	67
