本圖集為城市綜合管廊標準設計專項系列圖集之一。依據《城市綜合管廊工程技術規范》GB 50838及《城鎮燃?xì)庠O(shè)計規范》GB50838及相關技術規范編制。
圖集適用于天然氣管道在現澆混凝土綜合管廊內敷設與安裝。天然氣管道設計壓力P≤1.6MPa,公稱直徑范圍150mm≤DN≤600mm,管道安裝與運行最大溫差為60℃。
主要編制內容有天然氣艙室的推薦位置;管道斷面布置;天然氣引出管廊布置;閥門、補償器的安裝;支管穿越道路安裝;管道的支座、防腐;放散管的安裝;直埋閥安裝及穿廊壁套管等細節??勺鳛樘烊粴夤艿谰C合管廊內敷設指導,并可為綜合管廊天然氣管道工程設計、施工提供選用。
目錄 | 1 |
---|---|
總說明 | 3 |
圖例 | 7 |
天然氣艙室推薦設置位置圖 | 8 |
天然氣管道平面布置示意圖 | 9 |
單管天然氣艙室標準橫斷面布置 | 10 |
單管帶截?cái)嚅y天然氣艙室布置 | 11 |
單管帶補償器天然氣艙室標準橫斷面布置 | 12 |
單管帶補償器天然氣艙室局部加大節點圖 | 13 |
天然氣單管側出端部井安裝圖 | 14 |
天然氣單管直出端部井安裝圖 | 16 |
天然氣支管單側引出管廊安裝圖 | 17 |
天然氣支管頂部引出管廊安裝圖 | 19 |
天然氣支管單側引出管廊安裝間距表 | 20 |
天然氣支管雙側引出管廊安裝圖 | 21 |
天然氣支管雙側引出管廊安裝間距表 | 22 |

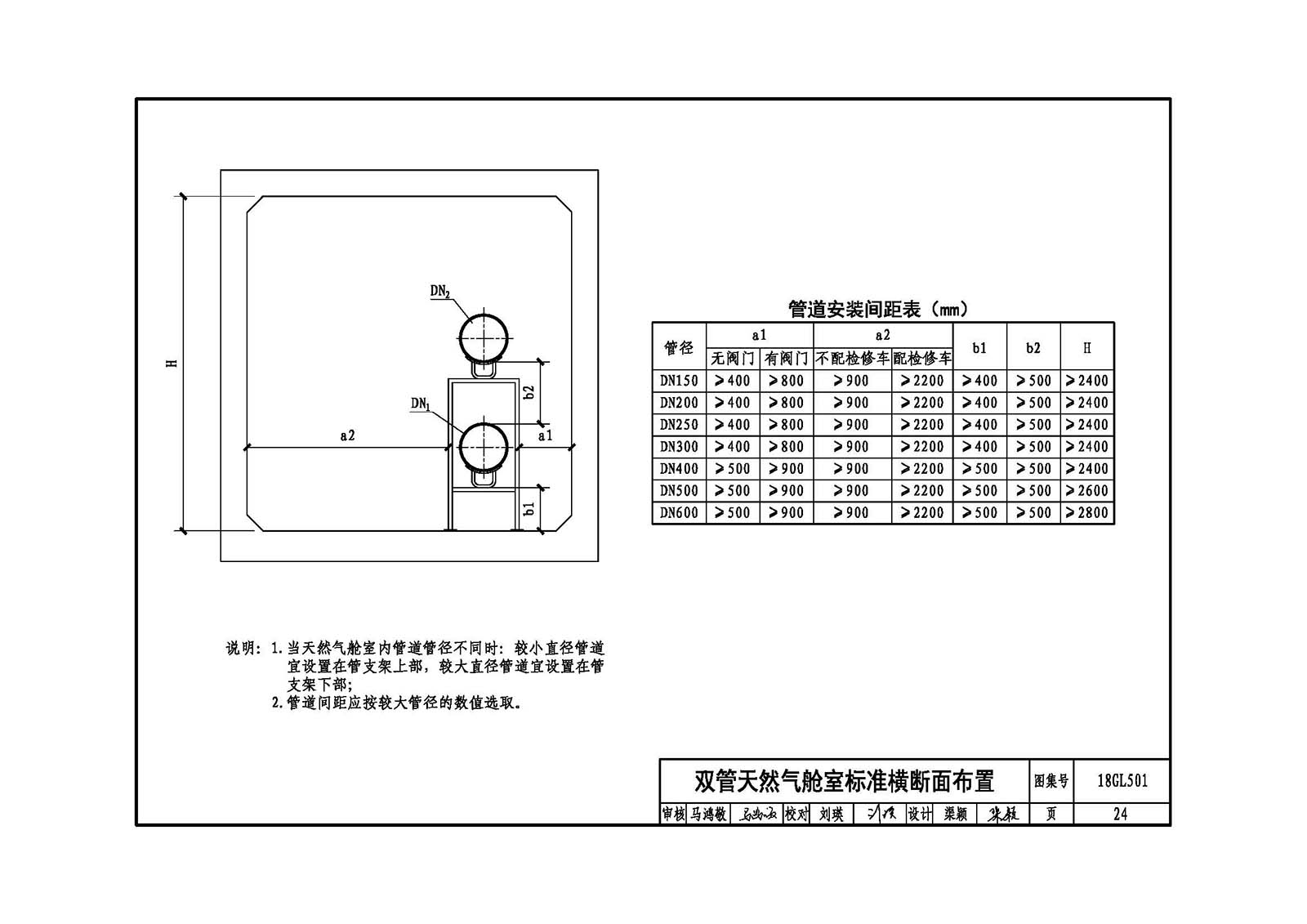

雙管天然氣艙室標準橫斷面布置 | 23 |
雙管帶截?cái)嚅y天然氣艙室布置 | 26 |
雙管帶補償器天然氣艙室標準橫斷面布置 | 27 |

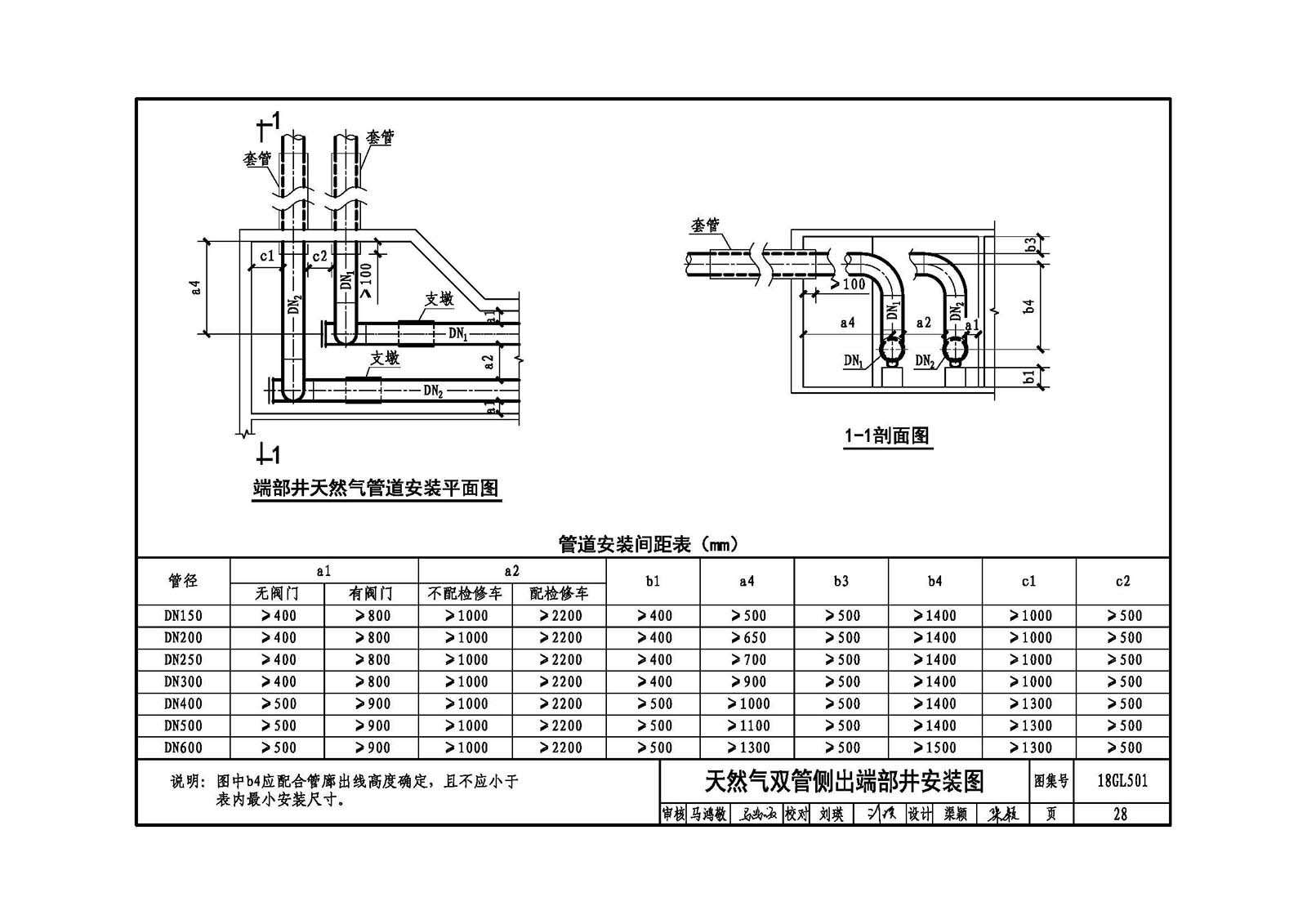

天然氣雙管側出端部井安裝圖 | 28 |
天然氣雙管直出端部井安裝圖 | 29 |
雙管天然氣艙室支管單側引出管廊安裝圖 | 30 |
三管天然氣艙室標準橫斷面布置 | 31 |
三管帶補償器天然氣艙室局部加高節點圖 | 34 |
天然氣三管側出端部井安裝圖 | 35 |
天然氣支管穿越道路安裝圖 | 36 |

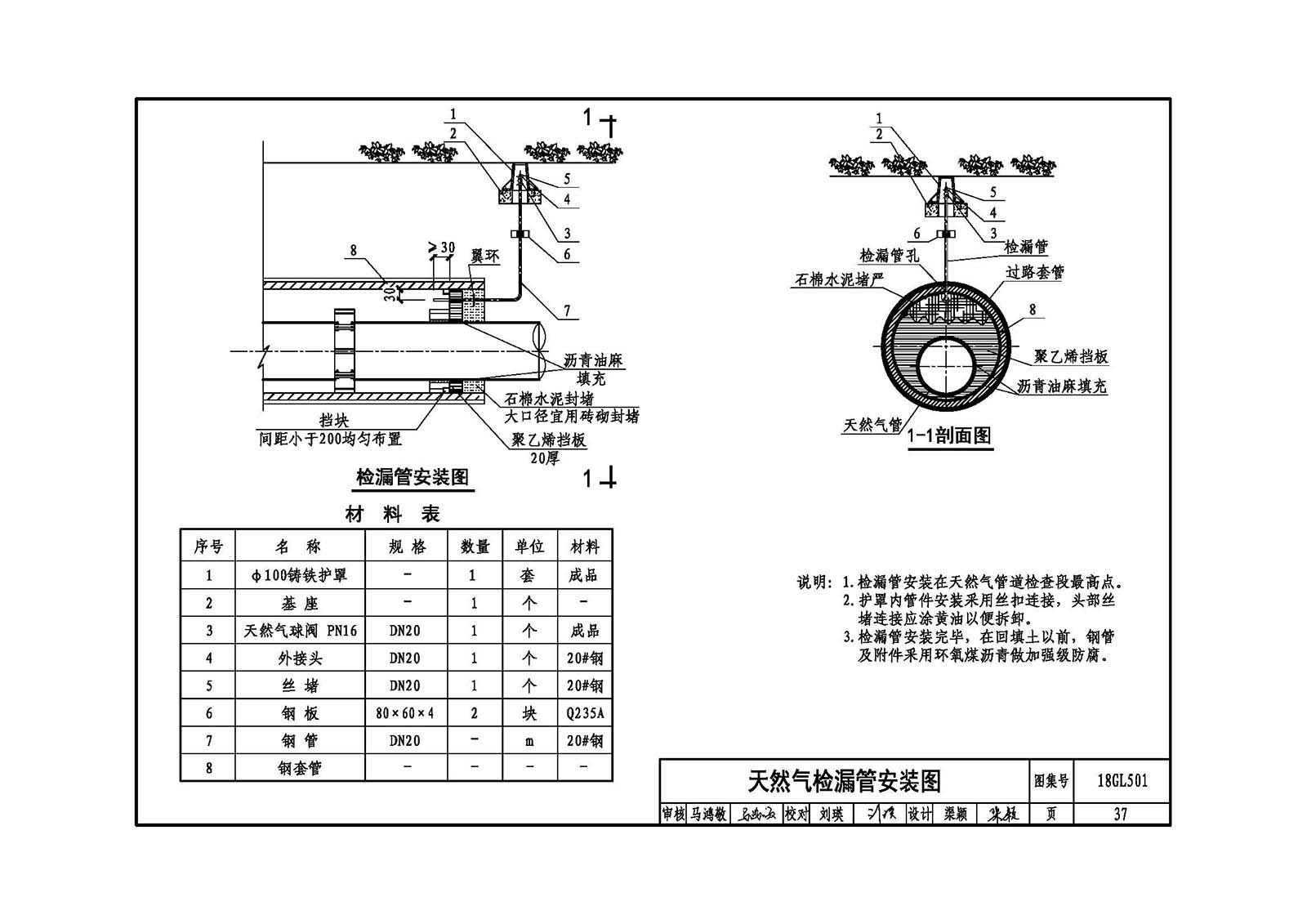

天然氣檢漏管安裝圖 | 37 |
過路套管穿廊壁做法 | 38 |
廊內天然氣閥門及放散管安裝圖 | 39 |
天然氣放散管引出管廊安裝間距表 | 40 |

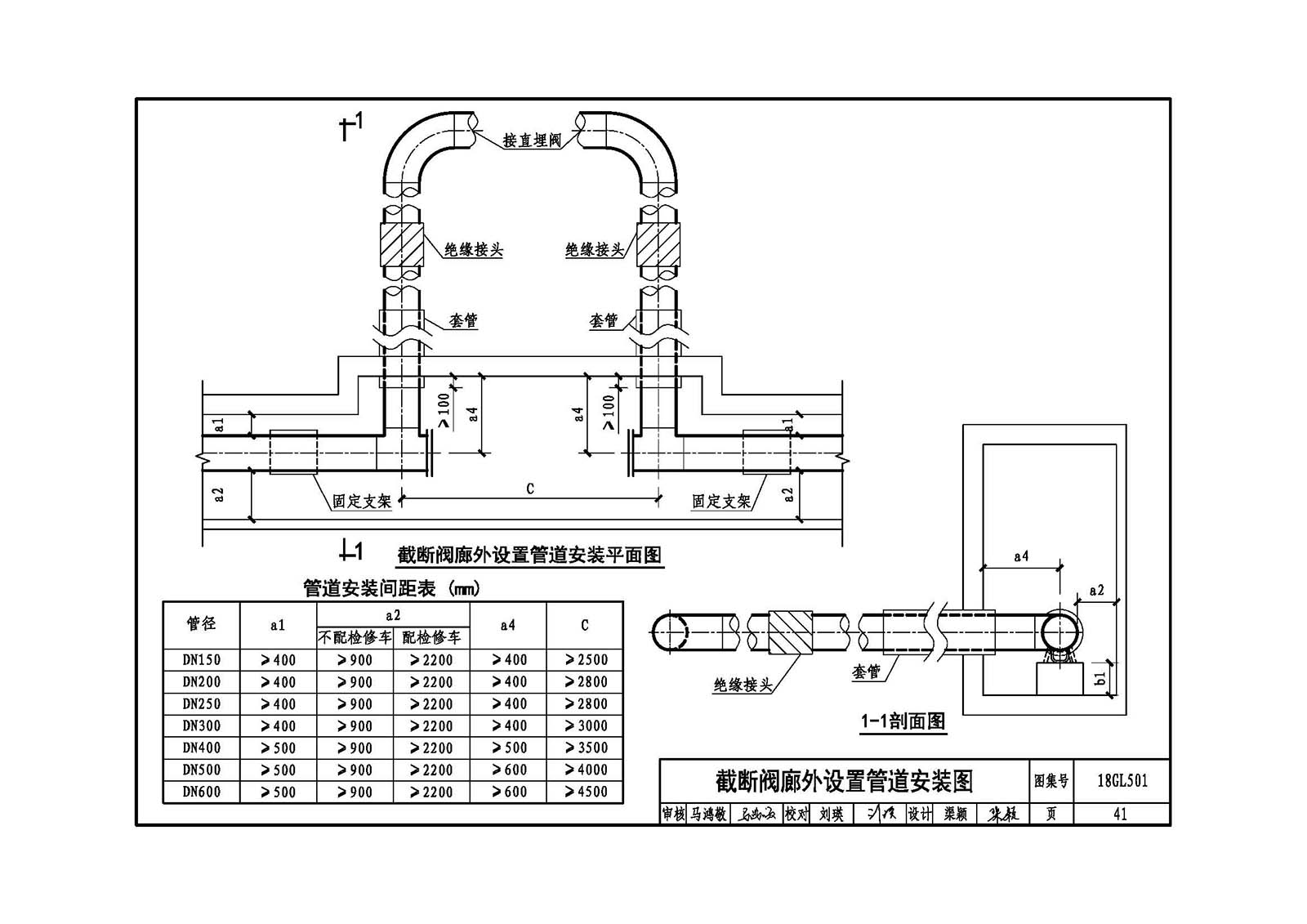

截?cái)嚅y廊外設置管道安裝圖 | 41 |
天然氣管道固定點最大間距及軸向推力列表 | 42 |
廊內天然氣管道補償做法(方形補償,單管) | 44 |
廊內天然氣管道補償做法(方形補償,雙管上下布置) | 45 |
丁字鋼滑動支座 | 46 |
曲面槽滑動支座 | 47 |
導向支座(D219-D323.9) | 48 |
導向支座(D406.4-D610) | 50 |
單面擋板式固定支座[推力≤49kN(5t)] | 51 |
單面擋板式固定支座[推力≤98kN(1Ot)] | 52 |
雙面擋板式固定支座[推力≤196kN(20t)] | 53 |
直埋閥工藝安裝圖 | 54 |
I類鑄鐵護罩裝配圖 | 55 |
I類鑄鐵罩筒加工圖 | 56 |
I類鑄鐵罩蓋穿釘加工圖 | 57 |
I類鑄鐵護罩基座詳圖 | 58 |
Ⅱ類鑄鐵護罩裝配圖 | 59 |
Ⅱ類鑄鐵罩筒加工圖 | 60 |
Ⅱ類鑄鐵罩蓋穿釘加工圖 | 61 |
Ⅱ類鑄鐵護罩基座詳圖 | 62 |
剛性防水套管 | 63 |
