本圖集為修編圖集，代替03SR417-2《裝配式管道吊掛支架安裝圖》。

本圖集適用于民用建筑、一般工業建筑中室內管道的裝配式支吊架（含抗震支吊架）的工程安裝，其中裝配式抗震吊架適用于抗震設防烈度6～8度地區。當管溝、管廊內的管道介質和參數與本圖集使用條件一致時，可參考使用本圖集的有關內容。其中室內管道類型包括：

① 普通管道：空調冷熱水管、給排水管道，管徑≤DN300，溫度≤65℃。

② 熱力管道：供暖熱水管道，管徑≤DN300，溫度≤150℃；蒸汽管道，管徑≤ DN300，工作壓力 ≤1.6MPa，溫度≤250℃。

③ 醫用和工業氣體管道：管徑≤DN150，工作壓力≤1.6MPa，常規、常用。

圖集不適用于管道固定支吊架。

本圖集主要內容包括總說明、裝配式抗震吊架、裝配式承重支吊架、裝配式滑動支吊架、裝配式導向支吊架、裝配式防晃吊架以及選型算例等。根據現行國家標準，對原圖集修編的內容有以下幾個方面：

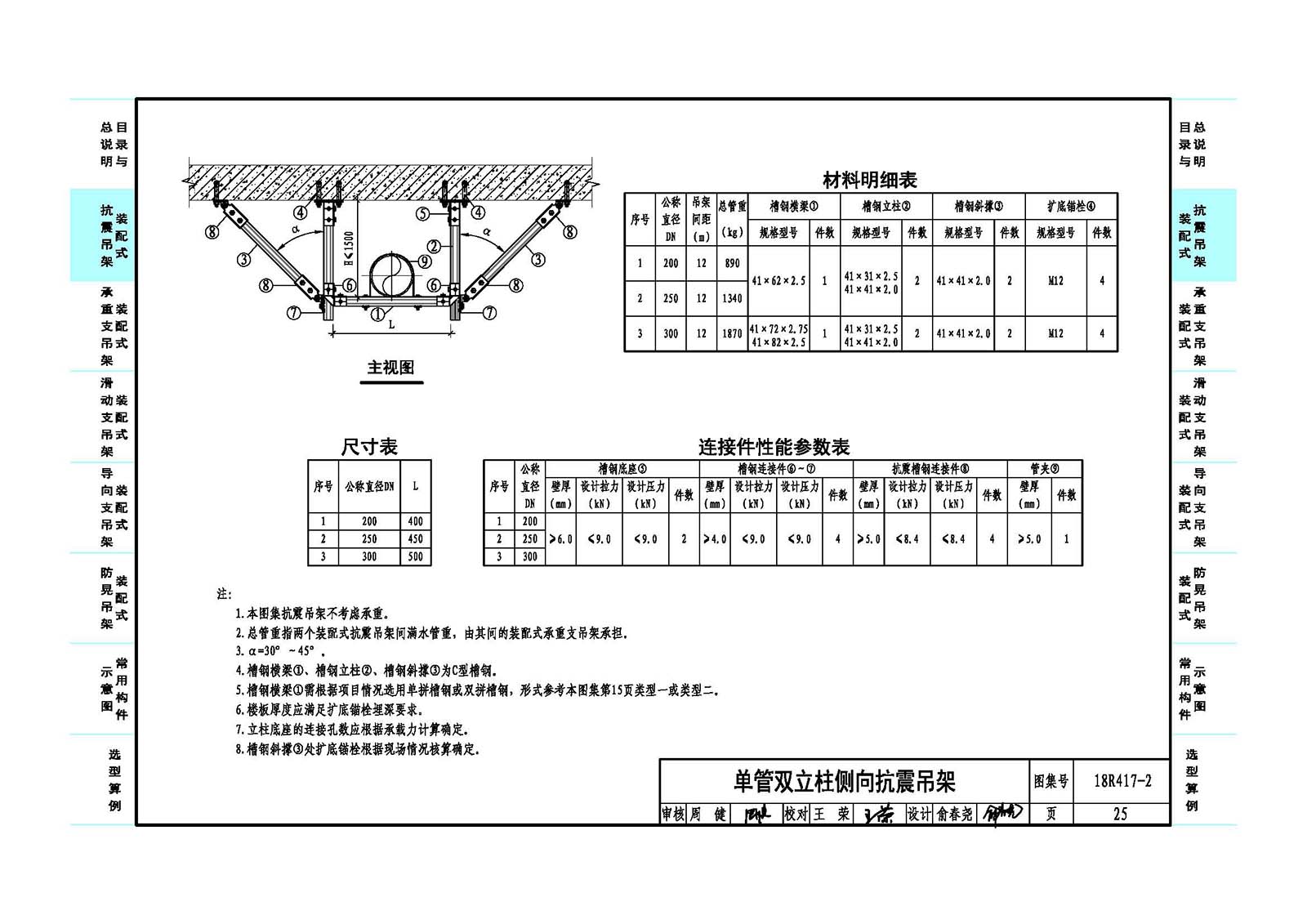

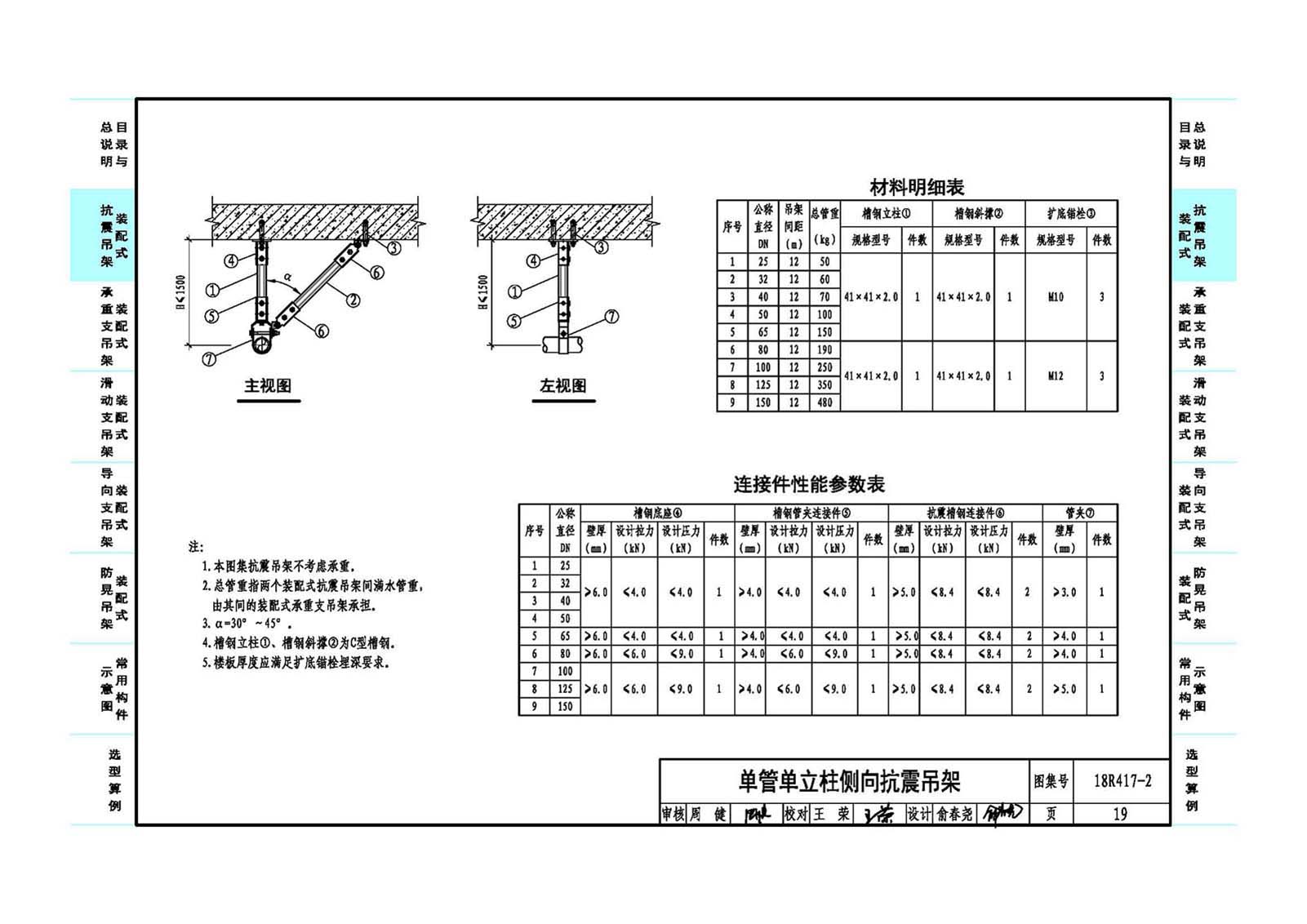

① 增加了裝配式抗震吊架的圖、表；

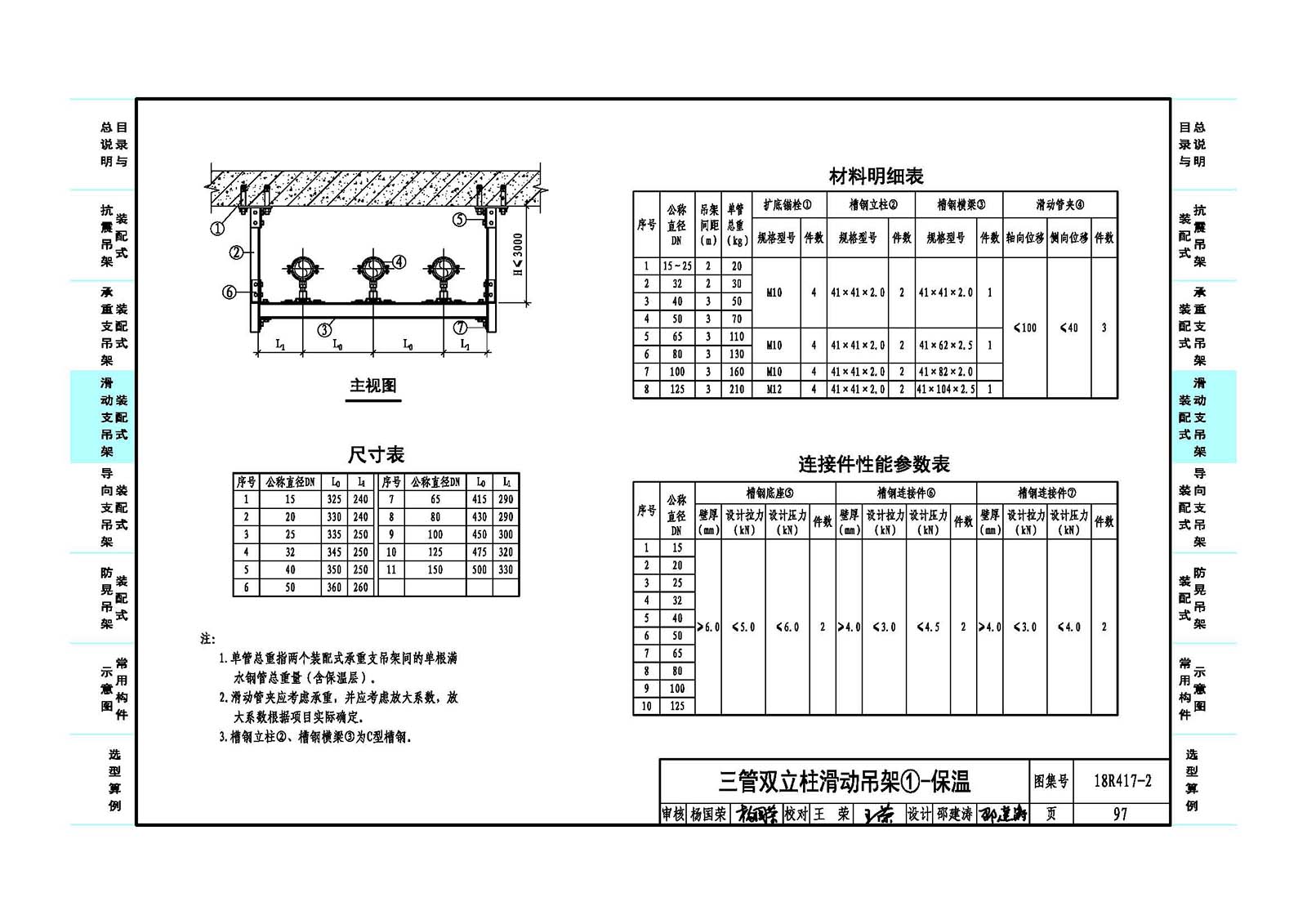

② 增加了裝配式滑動支吊架的圖、表；

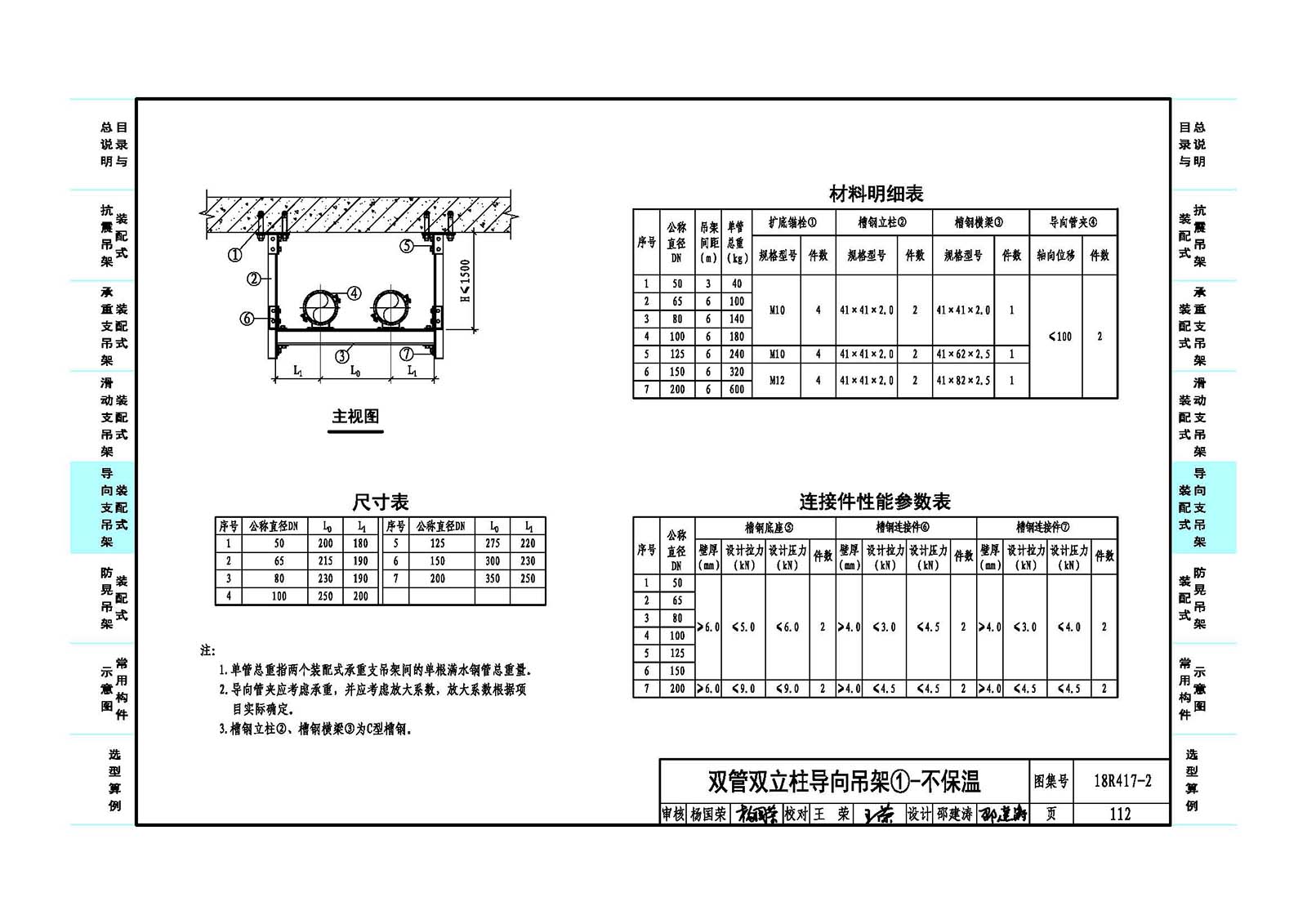

③ 增加了裝配式導向支吊架的圖、表；

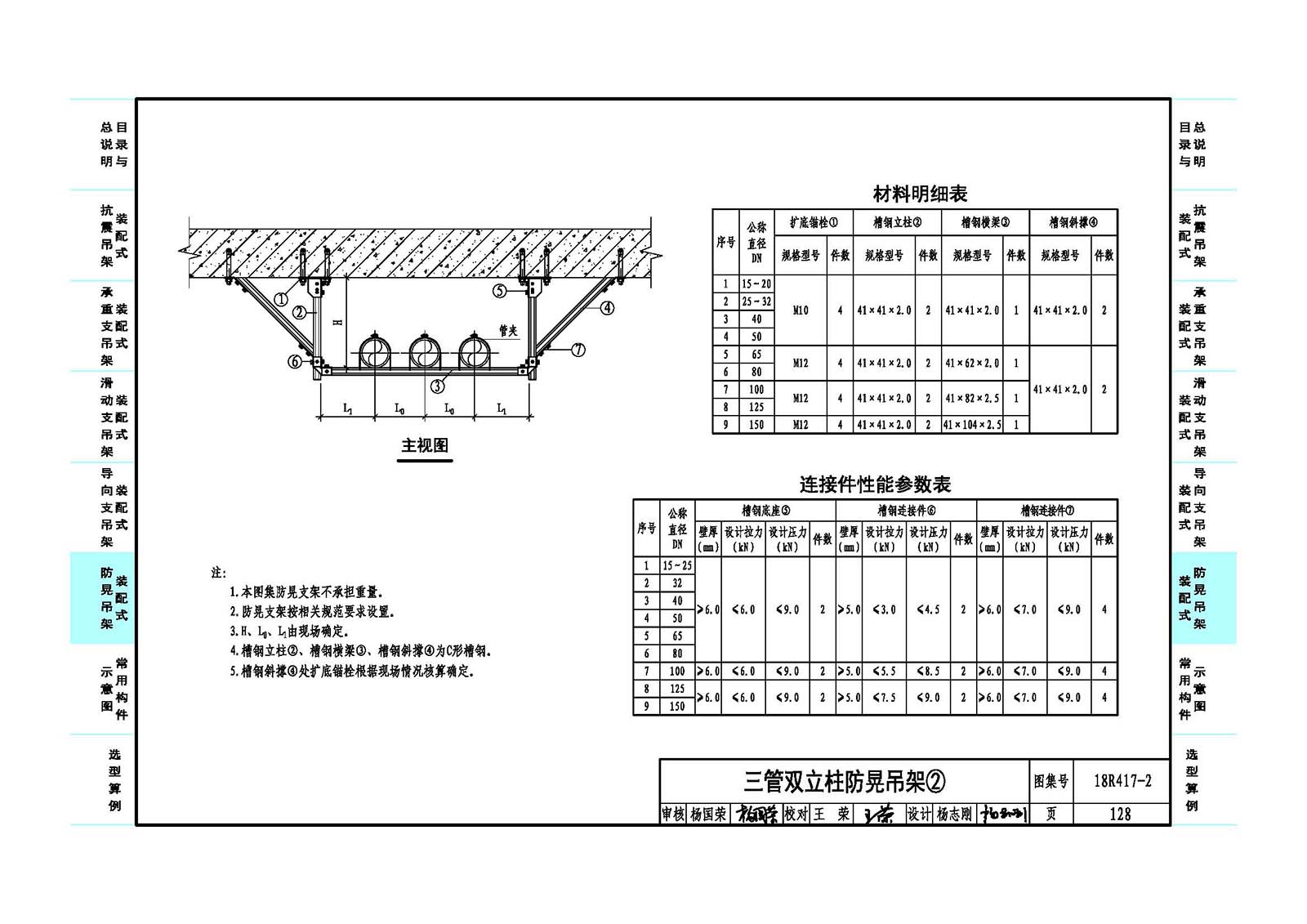

④ 增加了裝配式防晃吊架的圖、表；

⑤ 增加了選型算例；

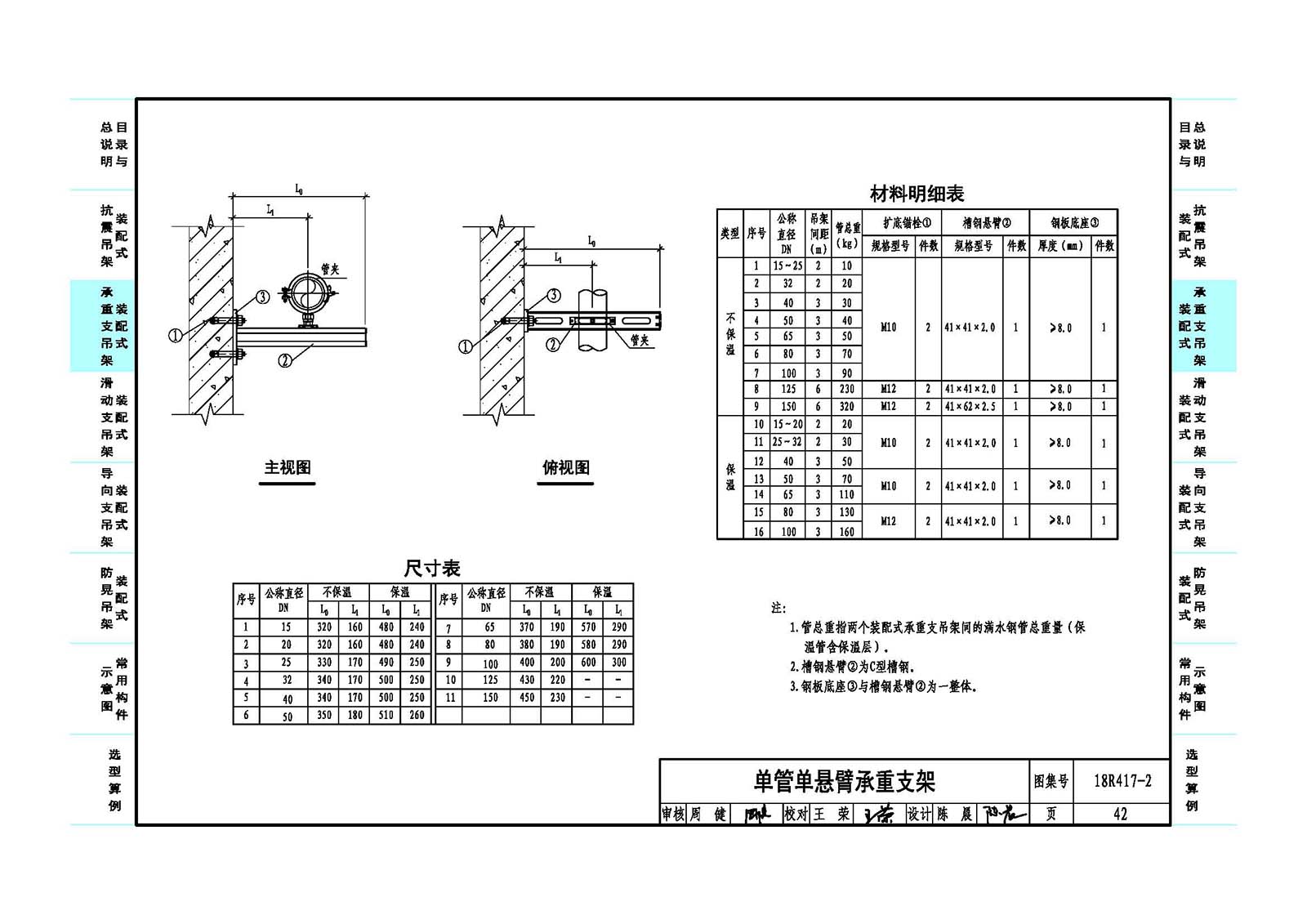

⑥ 修訂、補充并完善了裝配式承重支吊架的圖、表；

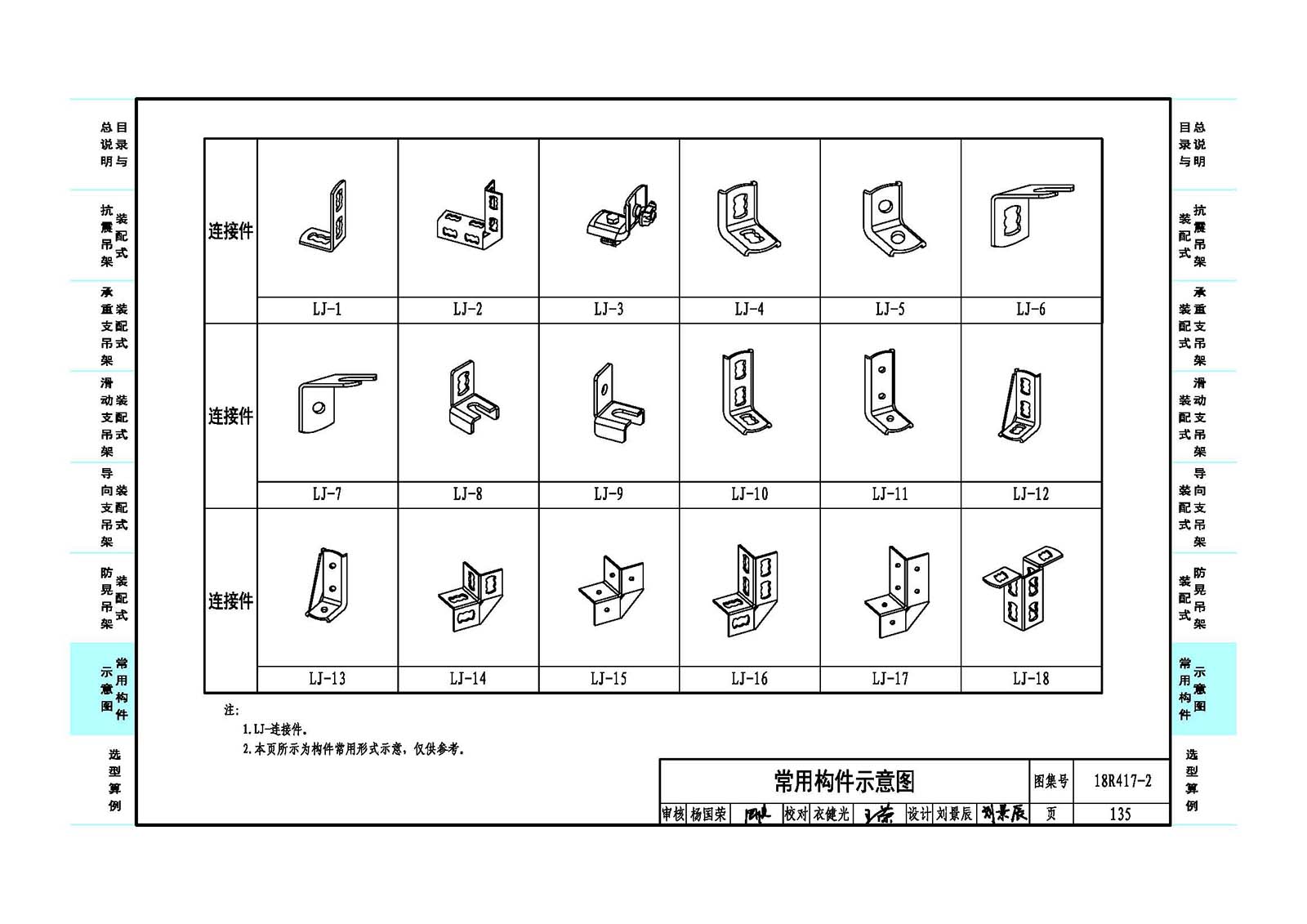

⑦修訂并完善了常用構件示意圖。
