本圖集適用于新建、改建和擴建的民用建筑、一般工業建筑、居住小區、園區及社會停車場中電動汽車整車充電模式的充電基礎設施的設計與安裝，不適用于升降橫移式車庫、垂直升降式車庫中的電動汽車充電設施。

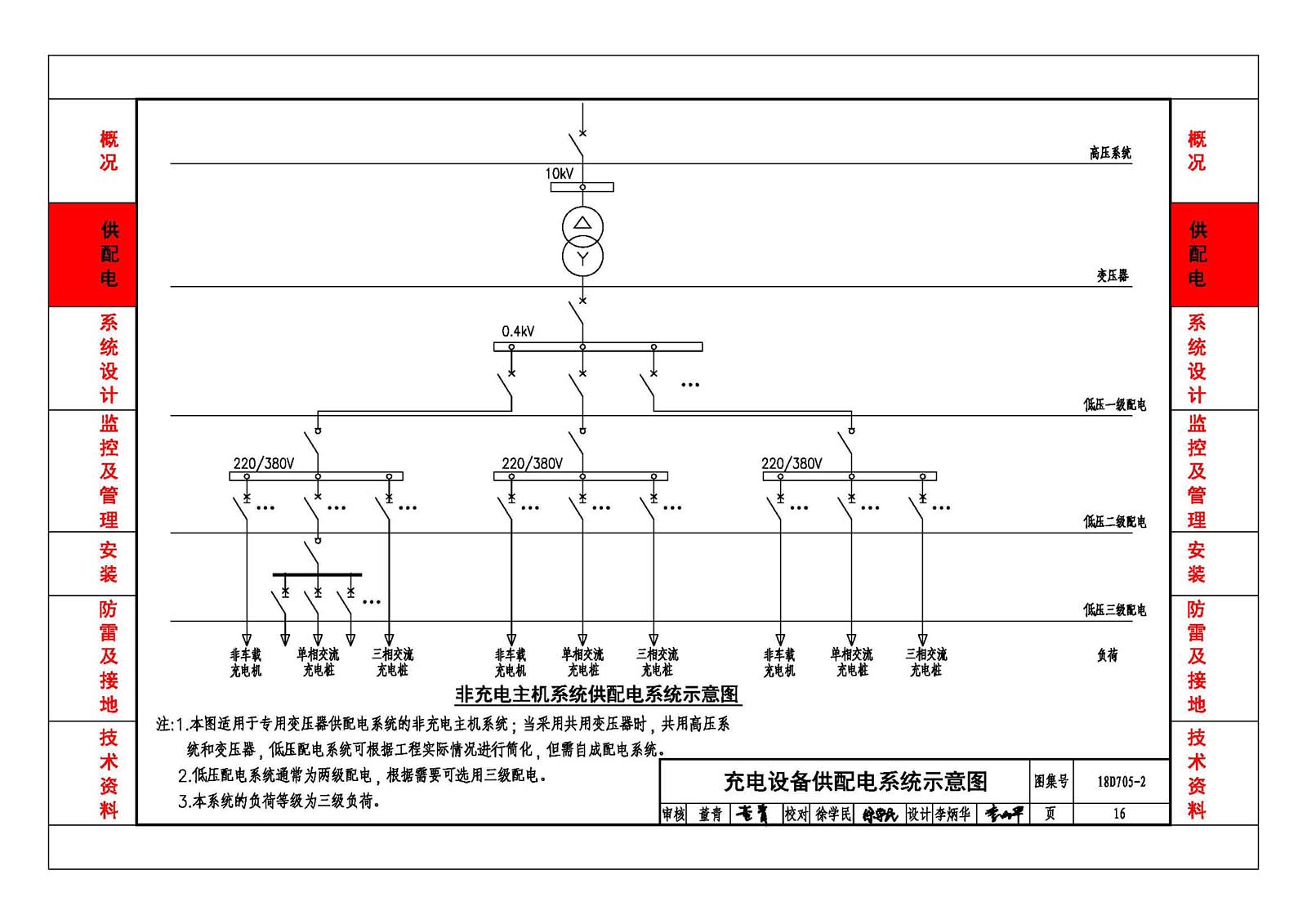

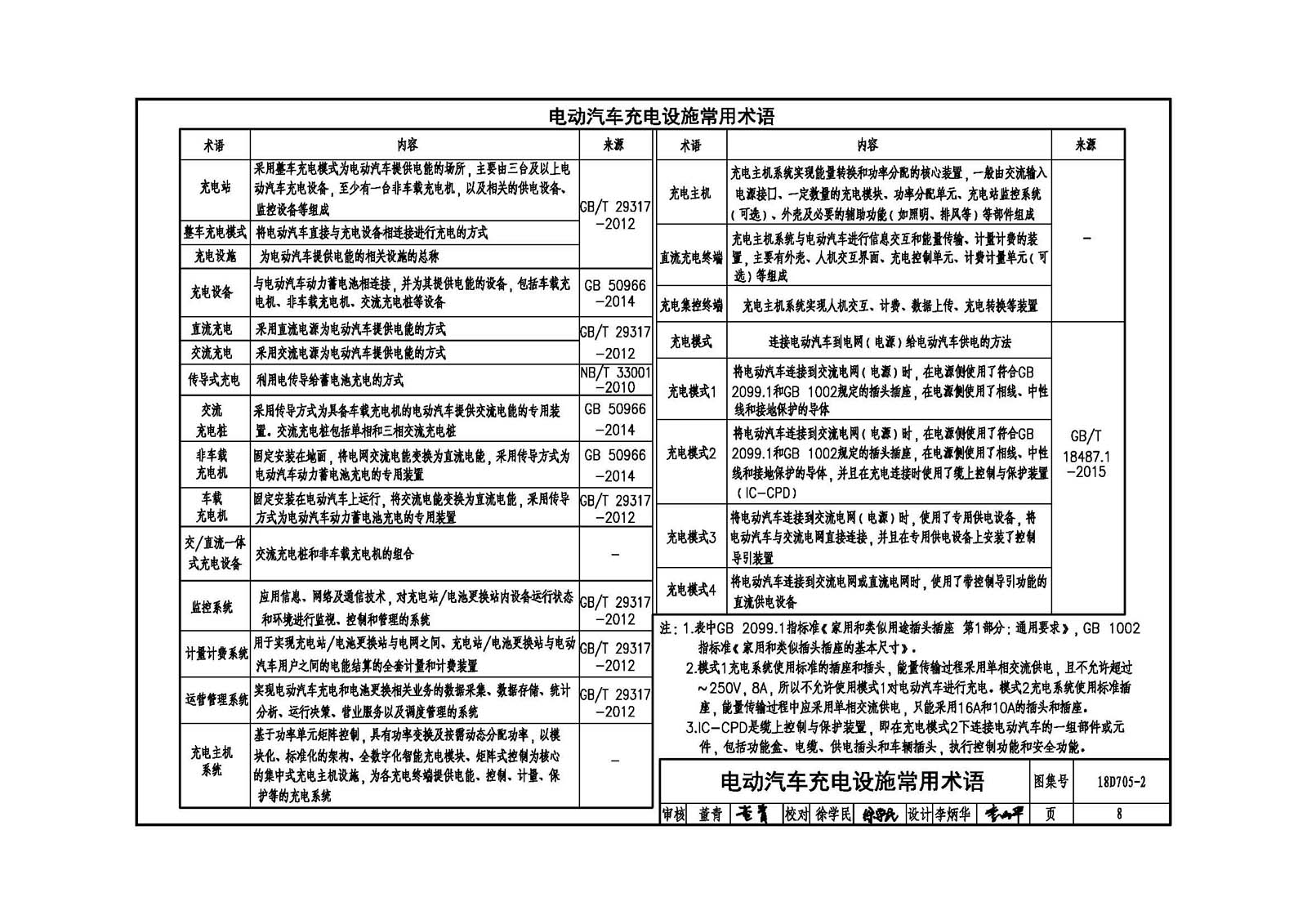

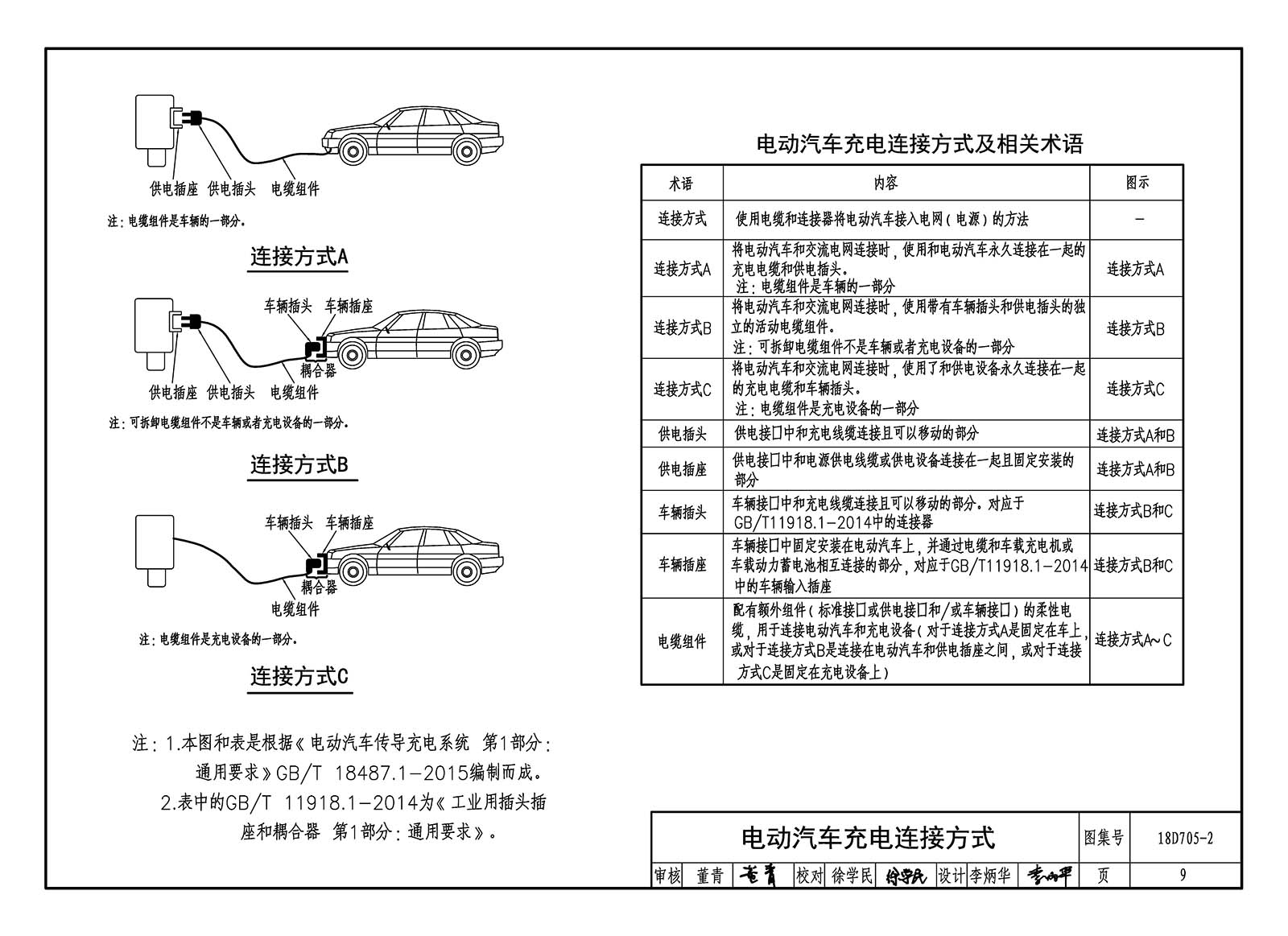

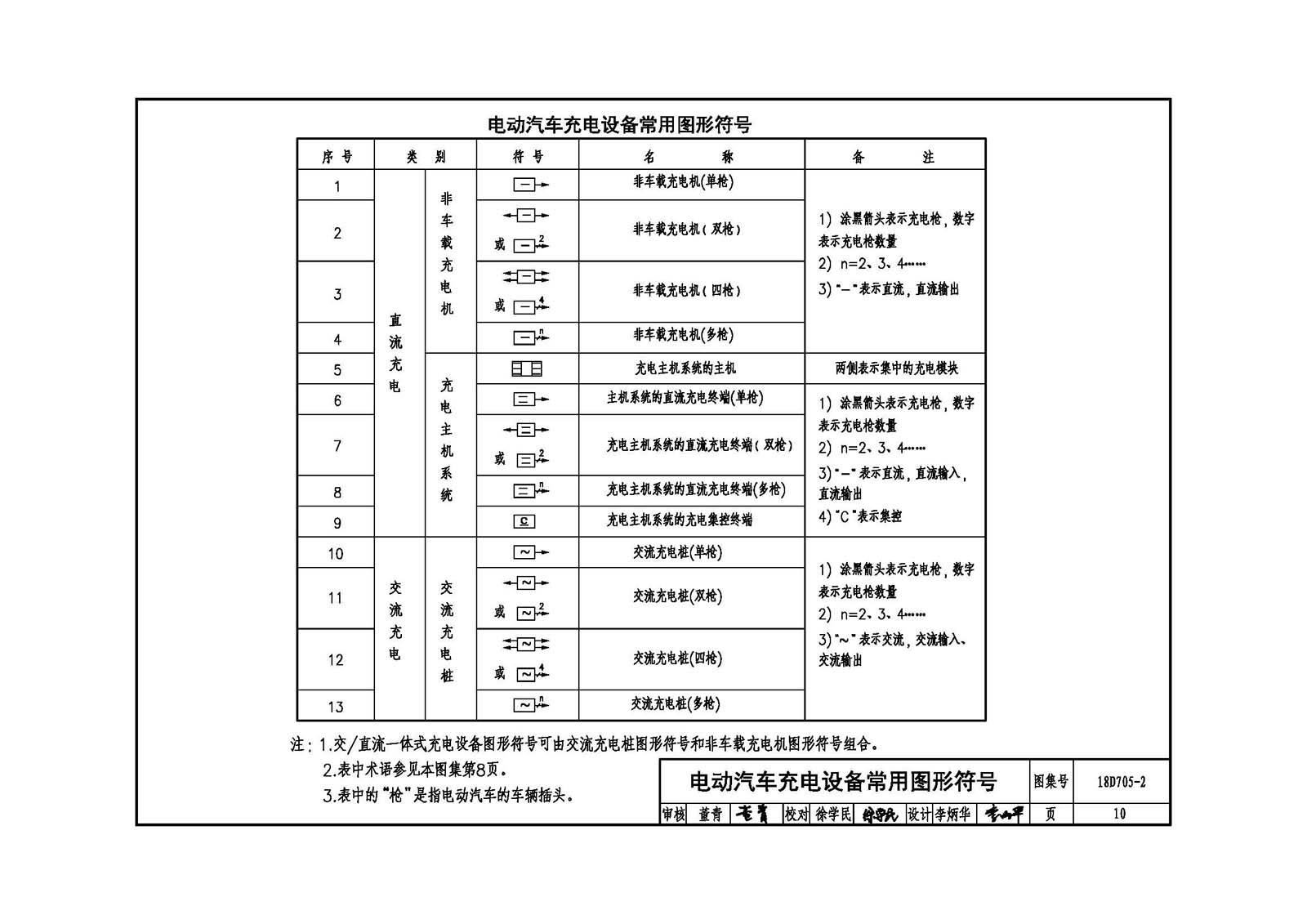

        基于現階段電動汽車充電基礎設施分為交流充電樁、非車載充電機（直流充電樁）和充電主機系統。圖集內容包括充電設施配比、供配電系統設計、充電基礎設施的監控及管理系統和充電設施安裝。

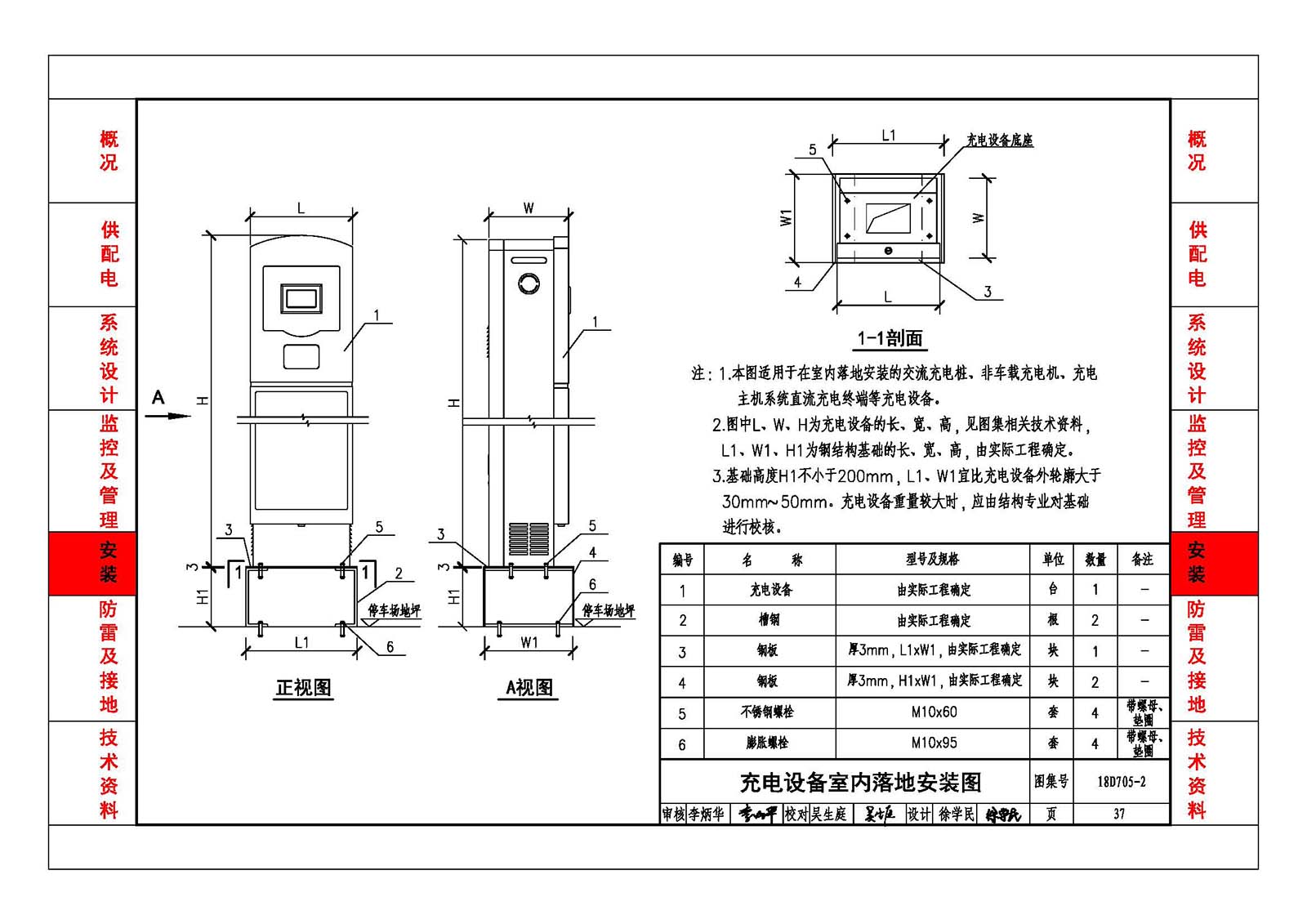

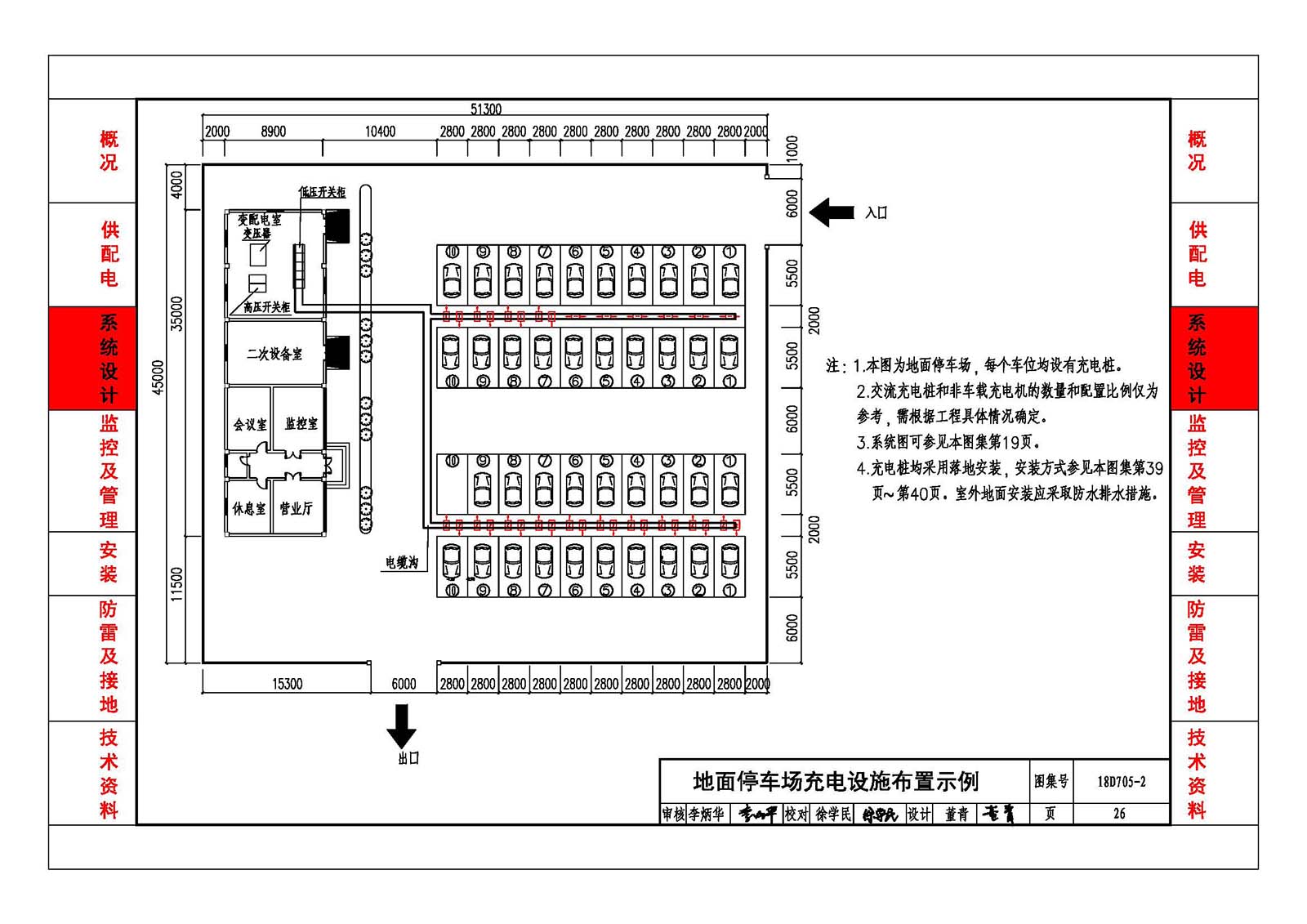

        圖集可以指導新建和改建的園區及社會停車場中交流、直流充電樁和充電主機系統的設置數量配比、預留預埋條件、負荷計算的取值及安裝敷設方式，提供了充電設施監控的系統構成、安防監控、通信及電能計量的解決方案，指導電動汽車充電基礎設施的設計、施工和驗收。
