18G901-3：混凝土結構施工鋼筋排布規則與構造詳圖（獨立基礎、條形基礎、筏形基礎、樁基礎）
- 圖集編號
- 18G901-3
- 圖集名稱
- 混凝土結構施工鋼筋排布規則與構造詳圖（獨立基礎、條形基礎、筏形基礎、樁基礎）
- 定價
- 66.00 元
- 開本
- 16 開
- 主編單位
- 中國昆侖工程公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集是對12G901-3《混凝土結構施工鋼筋排布規則與構造詳圖（獨立基礎、條形基礎、筏形基礎、樁基承臺）》的修編，也是對16G101-3《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（獨立基礎、條形基礎、筏形基礎、樁基礎）》圖集構造內容、施工時鋼筋排布構造的深化設計，對圖集原有內容進行了系統的梳理、修訂，同時考慮實際工程應用以及與16G101系列圖集的協調統一。
本圖集適用于獨立基礎、條形基礎、筏形基礎、樁基礎的施工鋼筋排布及構造?？晒┙ㄖ┕?、設計、監理等人員使用，指導施工人員進行鋼筋施工排布設計、鋼筋翻樣計算和現場安裝。
圖集中包括現現澆鋼筋混凝土獨立基礎、條形基礎、筏形基礎（分為梁板式和平板式）、樁基礎鋼筋排布規則與構造詳圖。
備注
替代12G901-3
目錄
| 目錄 | |
|---|---|
| 編制說明 | 3 |

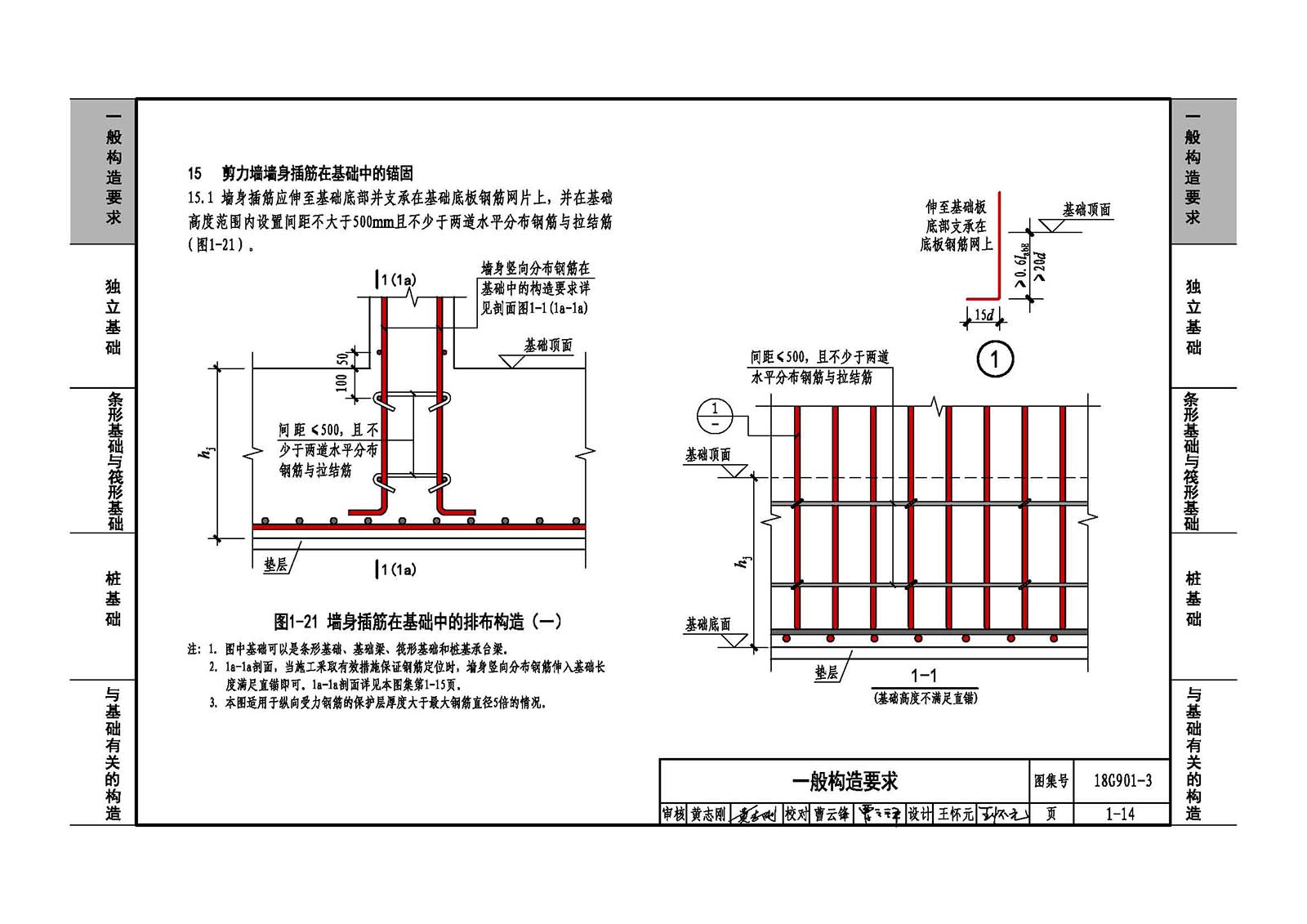

| 一般構造要求 | 1-1 |
| 獨立基礎 | |
| 獨立基礎DJj、DJp、BJj、BJp底板鋼筋排布構造 | 2-1 |
| 雙柱普通獨立基礎底部與頂部鋼筋排布構造 | 2-2 |
| 設置基礎梁的雙柱普通獨立基礎鋼筋排布構造 | 2-3 |
| 獨立基礎底板配筋長度減短10%的鋼筋排布構造 | 2-4 |
| 杯口獨立基礎鋼筋排布構造 | 2-5 |
| 雙杯口獨立基礎鋼筋排布構造 | 2-6 |
| 高杯口獨立基礎鋼筋排布構造 | 2-7 |
| 雙高杯口獨立基礎鋼筋排布構造 | 2-8 |
| 單柱帶短柱獨立基礎鋼筋排布構造 | 2-10 |
| 雙柱帶短柱獨立基礎鋼筋排布構造 | 2-11 |
| 條形基礎與筏形基礎 | |

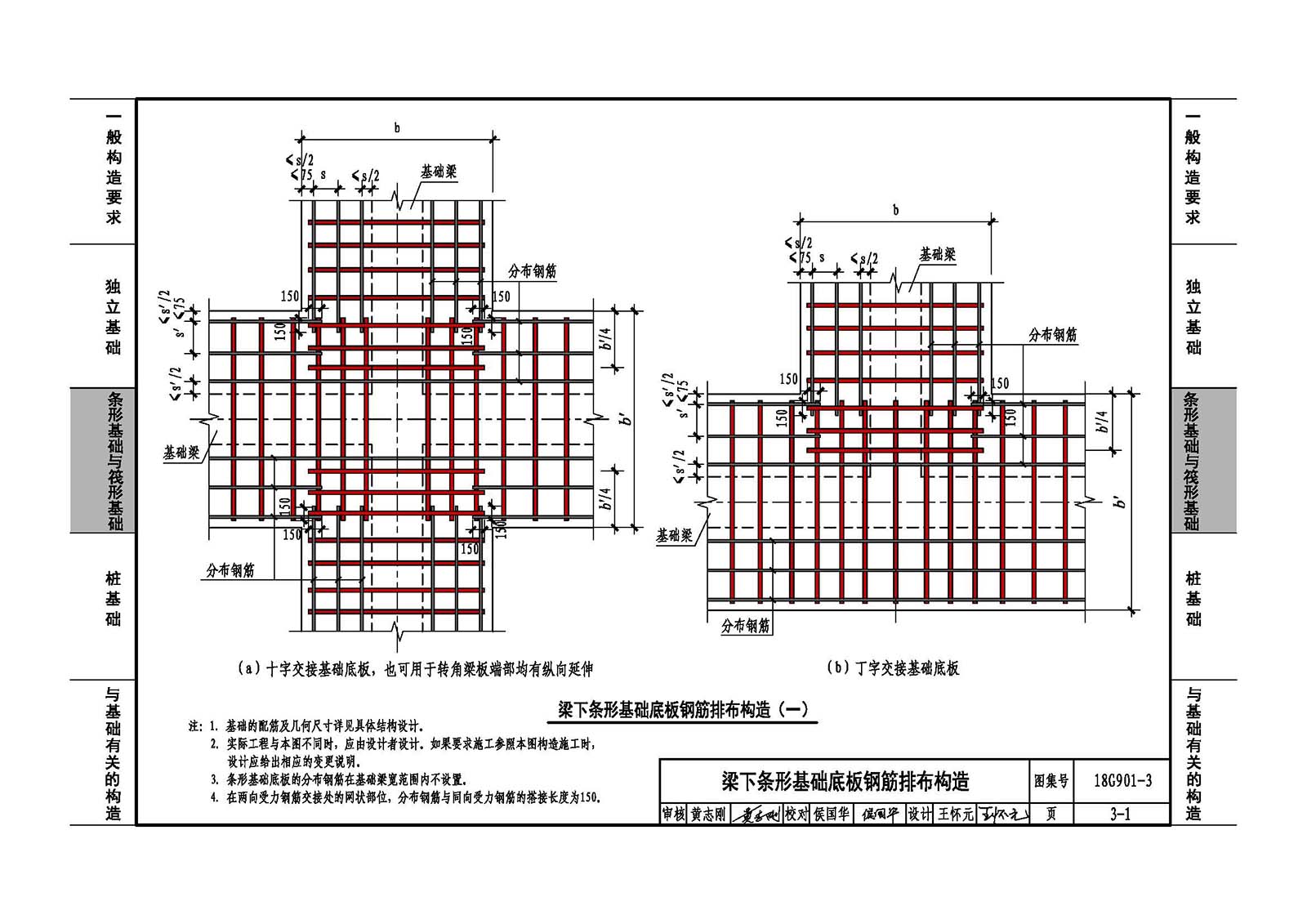

| 梁下條形基礎底板鋼筋排布構造 | 3-1 |
| 基礎梁下條形基礎底板鋼筋排布剖面圖 條形基礎底板配筋長度減短10%的鋼筋排布構造 | 3-3 |
| 墻下條形基礎底板鋼筋排布構造 | 3-4 |
| 條形基礎底板不平時的底板鋼筋排布構造 | 3-6 |
| 基礎梁縱向鋼筋連接位置 | 3-9 |
| 基礎次梁縱向鋼筋連接位置 | 3-10 |
| 基礎主梁、基礎次梁配置兩種箍筋構造詳圖 | 3-11 |
| 基礎梁縱筋搭接區箍筋排布構造 基礎梁側面構造縱筋和拉筋構造詳圖 | 3-12 |
| 基礎梁端部等截面外伸鋼筋排布構造 | 3-13 |
| 基礎梁端部變截面外伸鋼筋排布構造 | 3-14 |
| 端部無外伸基礎梁與柱節點鋼筋排布構造 | 3-15 |
| 基礎次梁端部外伸鋼筋排布構造 | 3-17 |
| 端部無外伸基礎次梁與基礎梁節點鋼筋排布構造 基礎梁支座兩側無高差時鋼筋排布構造 | 3-18 |
| 基礎次梁支座兩側無高差時鋼筋排布構造 | 3-19 |
| 基礎(次)梁支座兩側頂部和底部均有高差時鋼筋排布構造 | 3-20 |
| 基礎(次)梁梁底有高差時鋼筋排布構造 | 3-21 |
| 基礎(次)梁支座兩側梁寬不同時鋼筋排布構造 | 3-22 |
| 基礎梁與柱結合部側腋鋼筋排布構造 | 3-23 |
| 基礎梁梁高加腋鋼筋排布構造 | 3-26 |
| 基礎梁與基礎次梁相交處附加橫向鋼筋排布構造 | 3-28 |
| 基礎(次)梁相交區域箍筋排布構造 | 3-29 |
| 梁板式筏形基礎平板LPB鋼筋排布構造 | 3-30 |
| 梁板式筏形基礎平板外伸部位鋼筋排布構造 | 3-31 |
| 梁板式筏形基礎平板端部無外伸部位鋼筋排布構造 梁板式筏形基礎平板變截面部位鋼筋排布構造 | 3-32 |
| 梁板式筏形基礎平板變截面部位鋼筋排布構造 | 3-33 |
| 平板式筏形基礎柱下板帶ZXB和跨中板帶KZB縱向鋼筋排布構造 | 3-34 |
| 平板式筏形基礎平板BPB鋼筋排布構造 | 3-35 |
| 平板式筏形基礎平板(ZXB、KZB、BPB)端部等截面及變截面外伸部位鋼筋排布構造 | 3-36 |
| 平板式箱形基礎平板(ZXB、KZB、BPB)端部無外伸鋼筋排布構造 | 3-37 |
| 平板式筏形基礎平板(ZXB、KZB、BPB)變截面部位鋼筋排布構造 | 3-38 |
| 平板式筏形基礎平板(ZXB、KZB、BPB)邊緣側面封邊構造 | 3-40 |
| 樁基礎 | |
| 矩形承臺階形截面CTj底板鋼筋排布構造 | 4-1 |
| 矩形承臺單階形截面CTj底板鋼筋排布構造 | 4-2 |
| 矩形承臺坡形截面CTp底板鋼筋排布構造 | 4-3 |
| 等邊三樁承臺CTj鋼筋排布構造 | 4-4 |
| 等腰三樁承臺CTj鋼筋排布構造 | 4-5 |
| 六邊形承臺CTj鋼筋排布構造 | 4-6 |
| 雙柱聯合承臺底部與頂部鋼筋排布構造 | 4-8 |
| 墻下單排樁承臺梁CTL鋼筋排布構造 | 4-10 |
| 墻下雙排樁承臺梁CTL鋼筋排布構造 | 4-11 |
| 灌注樁通長等截面配筋構造 灌注樁部分長度配筋構造 | 4-12 |

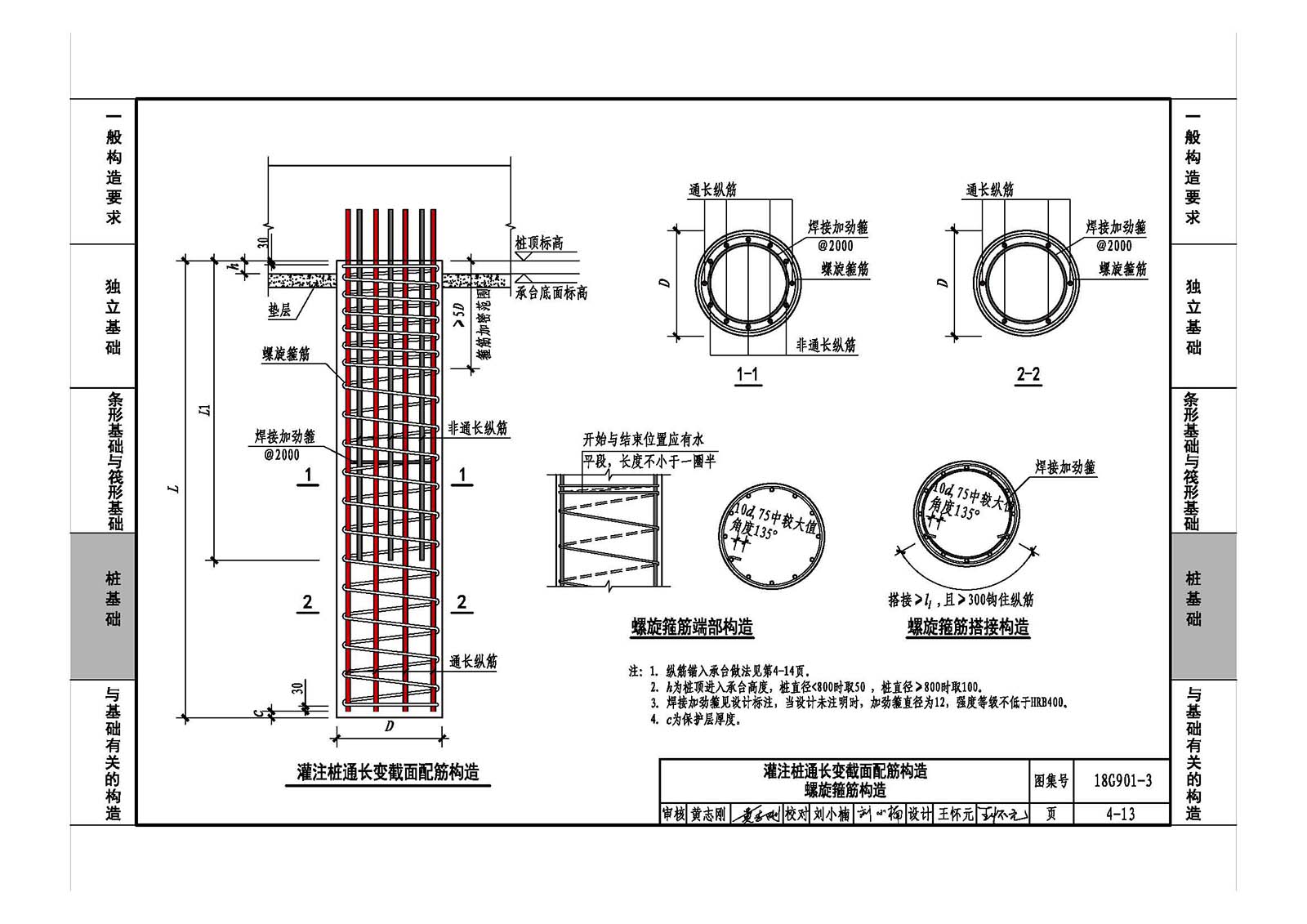

| 灌注樁通長變截面配筋構造 螺旋箍筋構造 | 4-13 |
| 鋼筋混凝土灌注樁與承臺的連接構造 | 4-14 |
| 與基礎有關的構造 | |
| 基礎聯系梁JLL鋼筋排布構造 擱置在基礎上的非框架梁鋼筋排布構造 | 5-1 |
| 基礎底板后澆帶HJD鋼筋排布構造 基礎梁后澆帶HJD鋼筋排布構造 | 5-2 |
| 后澆帶HJD下抗水壓墊層鋼筋排布構造 后澆帶HJD超前止水鋼筋排布構造 | 5-3 |
| 基坑JK的鋼筋排布構造 | 5-4 |
| 上柱墩SZD(棱柱與棱臺狀)鋼筋排布構造 | 5-5 |
| 基礎下柱墩XZD鋼筋排布構造 | 5-6 |
| 防水底板JB與各類基礎的連接構造 | 5-8 |
