18G901-2：混凝土結構施工鋼筋排布規則與構造詳圖（現澆混凝土板式樓梯）
- 圖集編號
- 18G901-2
- 圖集名稱
- 混凝土結構施工鋼筋排布規則與構造詳圖（現澆混凝土板式樓梯）
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集是對12G901-2《混凝土結構施工鋼筋排布規則與構造詳圖（現澆混凝土板式樓梯）》的修編，也是對16G101-2《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土板式樓梯）》圖集構造內容、施工時鋼筋排布構造的深化設計，對圖集原有內容進行了系統的梳理、修訂，同時考慮實際工程應用以及與16G101系列圖集的協調統一。
本圖集適適用于抗震設防烈度6~9度地區的現澆鋼筋混凝土板式樓梯?？晒┙ㄖ┕?、設計、監理等人員使用，指導施工人員進行鋼筋施工排布設計、鋼筋翻樣計算和現場安裝。
圖集中包括現澆鋼筋混凝土板式樓梯的施工鋼筋排布規則與構造詳圖。
備注
替代12G901-2
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 一般構造要求 | 3 |

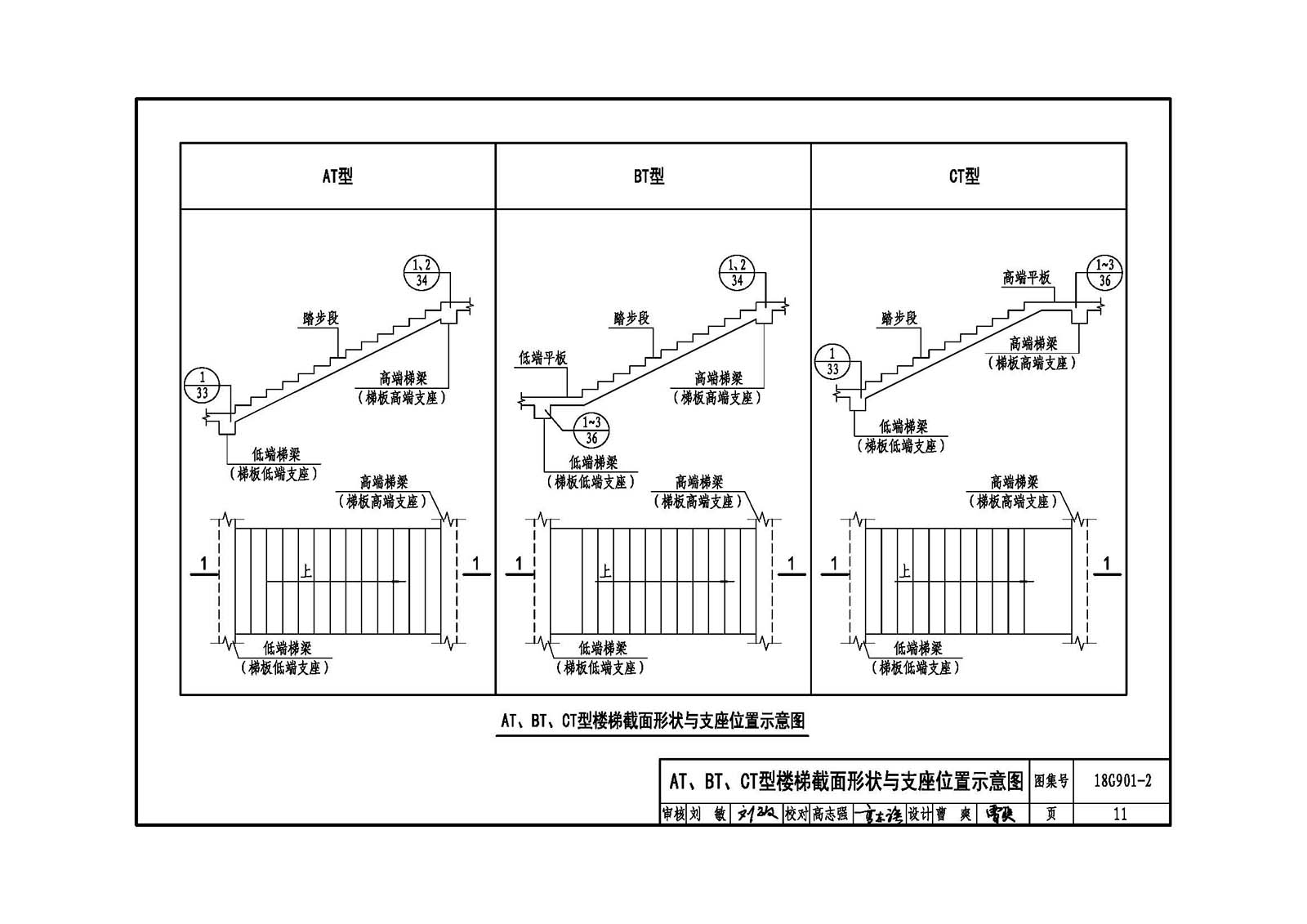

| AT、BT、CT型樓梯截面形狀與支座位置示意圖 | 11 |
| DT、BT型樓梯截面形狀與支座位置示意圖 | 12 |
| FT、GT型樓梯截面形狀與支座位置示意圖 | 13 |
| ATa、ATb、ATc型樓梯截面形狀與支座位置示意圖 | 14 |
| CTa 、CTb型樓梯截面形狀與支座位置示意圖 | 15 |
| AT型樓梯梯板鋼筋構造 | 16 |
| BT型樓梯梯板鋼筋構造 | 17 |
| CT型樓梯梯板鋼筋構造 | 18 |
| DT型樓梯梯板鋼筋構造 | 19 |
| ET型樓梯梯板鋼筋構造 | 20 |
| FT型樓梯梯板鋼筋構造(1-1剖面) | 21 |
| FT型樓梯梯板鋼筋構造(2-2剖面) | 22 |
| GT型樓梯梯板鋼筋構造(1-1剖面) | 23 |
| GT型樓梯梯板鋼筋構造(2-2剖面) | 24 |
| FT型、GT型樓梯3-3剖面 FT型樓梯4-4剖面 | 25 |
| ATa型樓梯梯板鋼筋構造 | 26 |
| ATb型樓梯梯板鋼筋構造 | 27 |
| ATc型樓梯梯板鋼筋構造 | 28 |

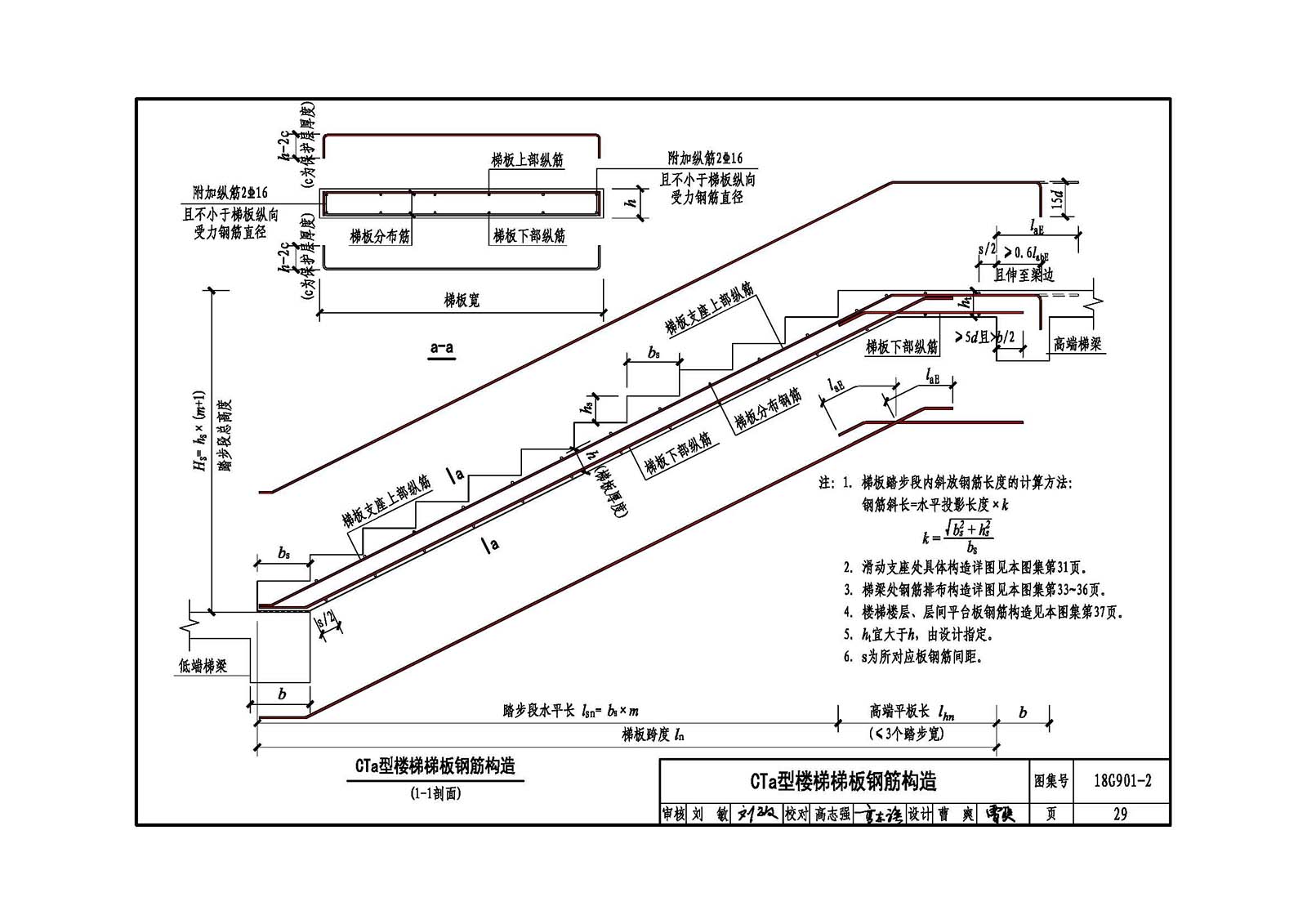

| CTa型樓梯梯板鋼筋構造 | 29 |
| CTb型樓梯梯板鋼筋構造 | 30 |
| ATa、CTa型樓梯滑動支座構造詳圖 | 31 |
| ATb、CTb型樓梯滑動支座構造詳圖 | 32 |
| 梯梁節點處鋼筋排布構造詳圖 | 33 |
| 樓梯樓層、層間平板鋼筋排布構造 | 37 |
| 各型樓梯第一跑與基礎連接構造 | 38 |
