18D802：建筑電氣工程施工安裝

圖集編號

18D802

圖集名稱

建筑電氣工程施工安裝

定價

53.00 元

開本

16 開

主編單位

浙江省工業設備安裝集團有限公司
中國建筑標準設計研究院有限公司

圖集咨詢

圖集購買

內容簡介

本圖集適用于新建、改建和擴建的民用及工業建筑一般要求，電壓等級為AC35kV及以下建筑電氣安裝工程的施工。

依據《建筑電氣工程施工質量驗收規范》GB50303-2015，繪制了建筑電氣工程領域中常用的、有代表性的施工安裝做法，即：電氣設備安裝；梯架、托盤和槽盒安裝；導管安裝；電氣線路穿越建筑物變形縫；電纜敷設；配線與接線；母線安裝；燈具安裝；開關插座；接地；封堵及測試。

圖集根據規范條款以圖示和安裝圖樣的形式，進一步明確了常用的、有爭議的電氣工程施工安裝節點，統一認識，保證施工質量。

目錄	1
編制說明	3
電氣設備安裝

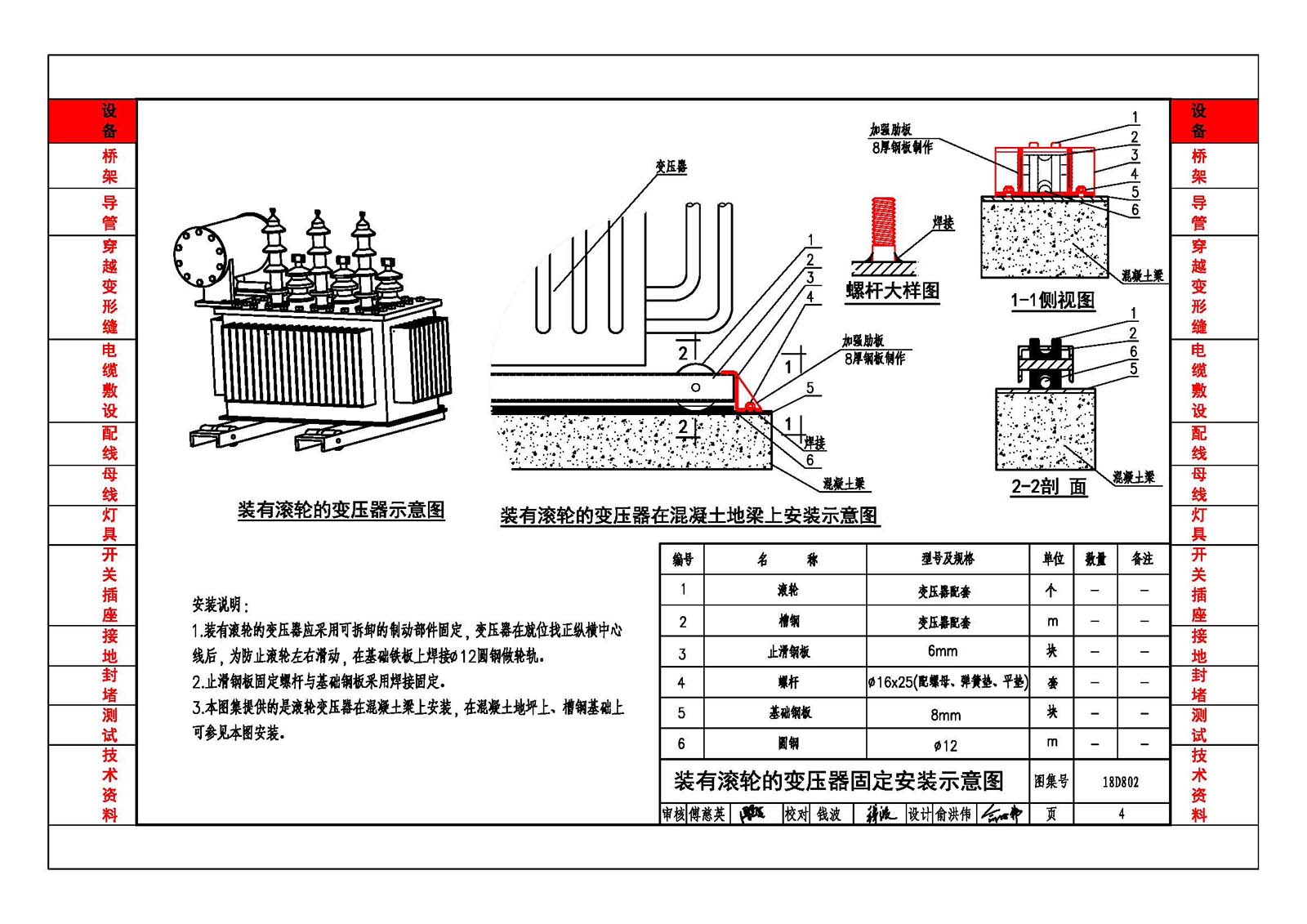

裝有滾輪的變壓器固定安裝示意圖	4
油浸變壓器安裝示意圖	5
配電柜(箱)安裝示意圖	6
室外落地式配電柜安裝示意圖	9
電機接線示意圖	10
梯架、托盤和槽盒安裝

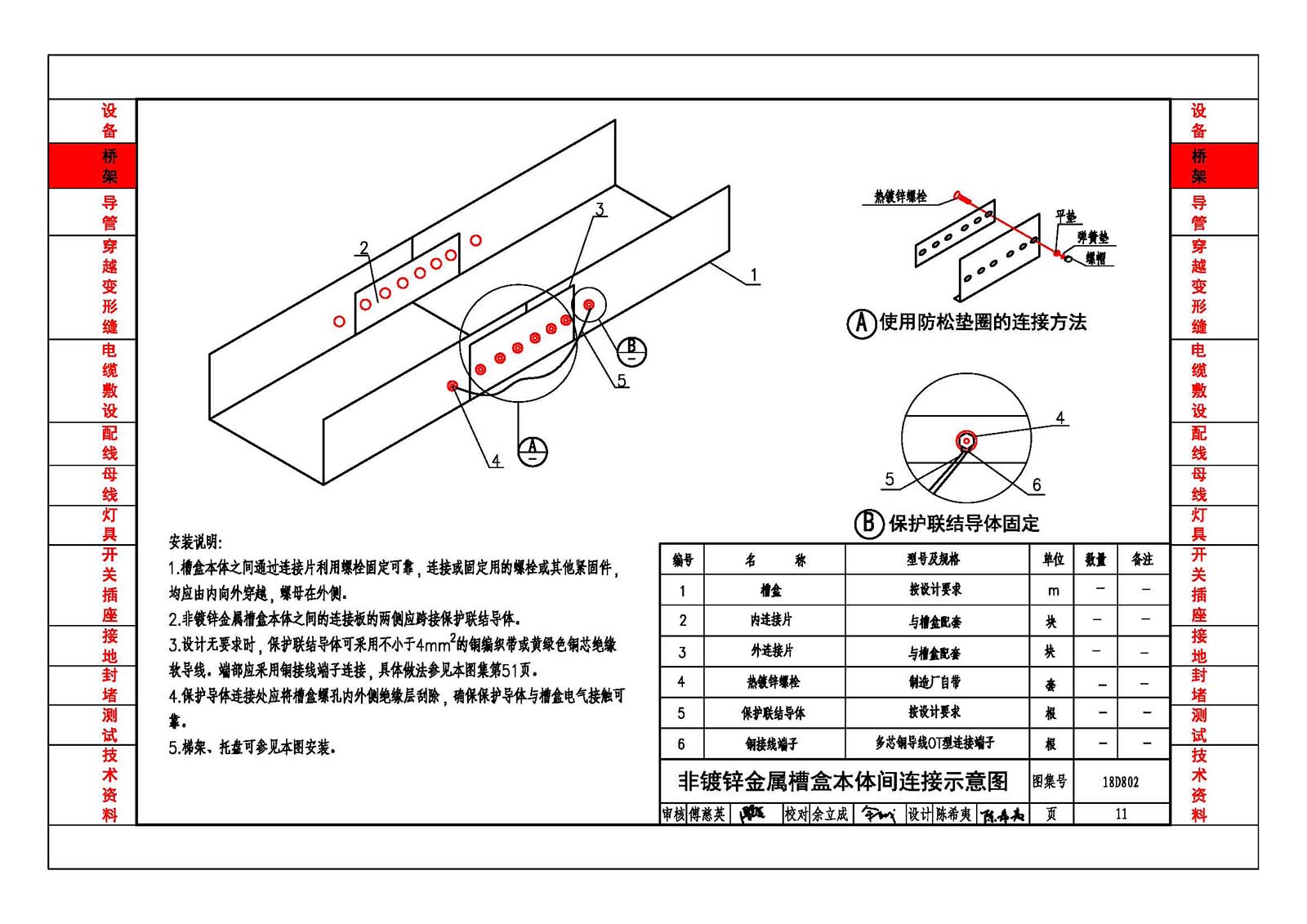

非鍍鋅金屬槽盒本體間連接示意圖	11
鍍鋅金屬槽盒本體連接示意圖	12
金屬梯架、托盤、槽盒與保護導體連接示意圖	13
槽盒與支架的固定示意圖	14
梯架、托盤、槽盒穿越不同防火分區的隔堵示意圖	15
梯架、托盤和槽盒穿越樓板的隔堵示意圖	17
電氣豎井內電纜梯架的固定示意圖	18
室外槽盒進入室內前的防雨水措施示意圖	20
導管安裝

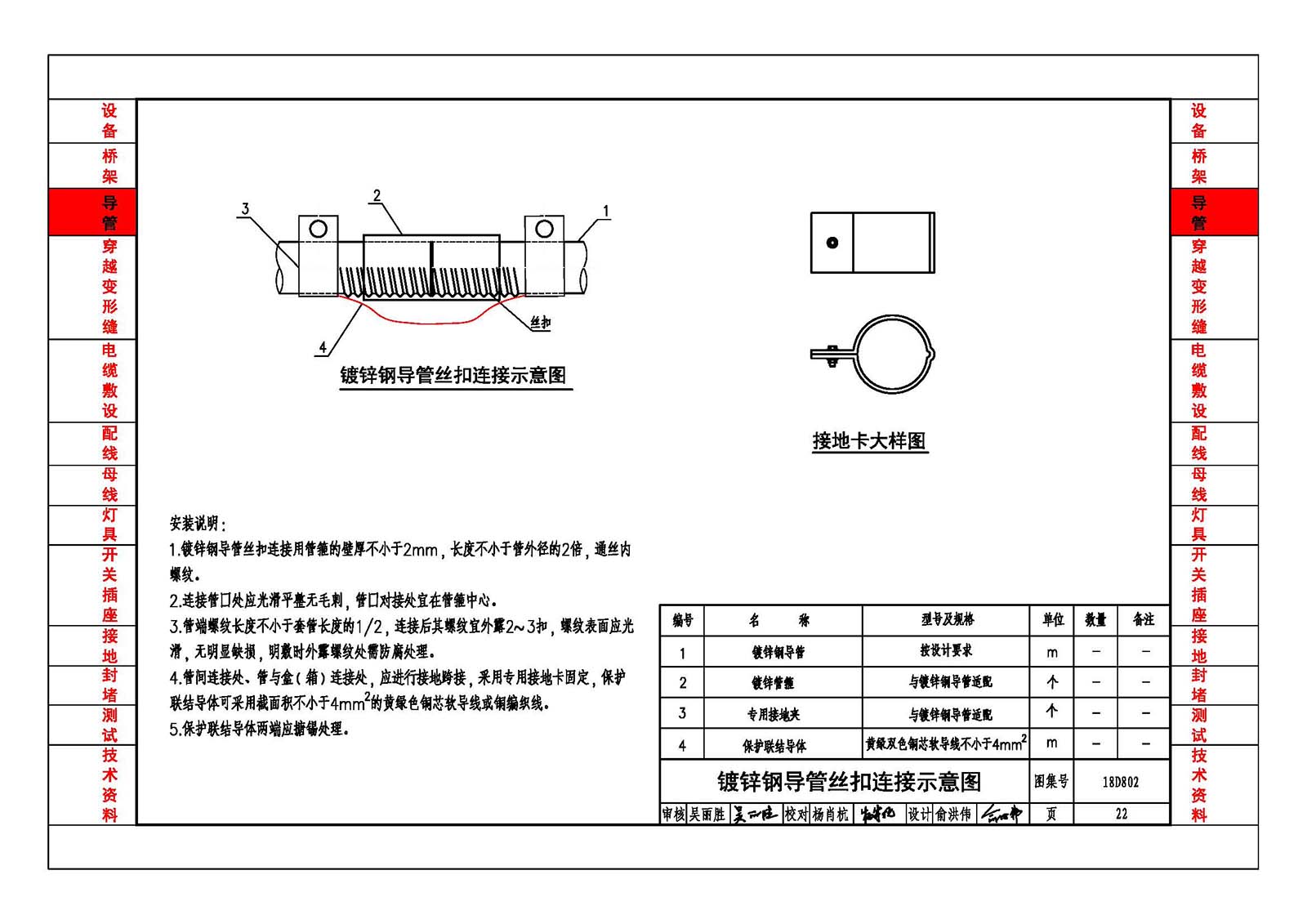

鍍鋅鋼導管絲扣連接示意圖	22
JDG鍍鋅鋼導管緊定連接示意圖	23
金屬導管與可彎曲金屬導管的連接示意圖	24
金屬導管與柔性導管連接示意圖	25
金屬導管與金屬槽盒絲扣連接示意圖	26
JDG導管與金屬槽盒連接示意圖	27
導管與配電柜(箱)連接示意圖	28
塑料導管在砌體上的剔槽敷設示意圖	30
剛性塑料導管的防損傷措施示意圖	31
導管穿越密閉或防護密閉隔墻示意圖	32
外墻穿墻套管的制作和安裝示意圖	33

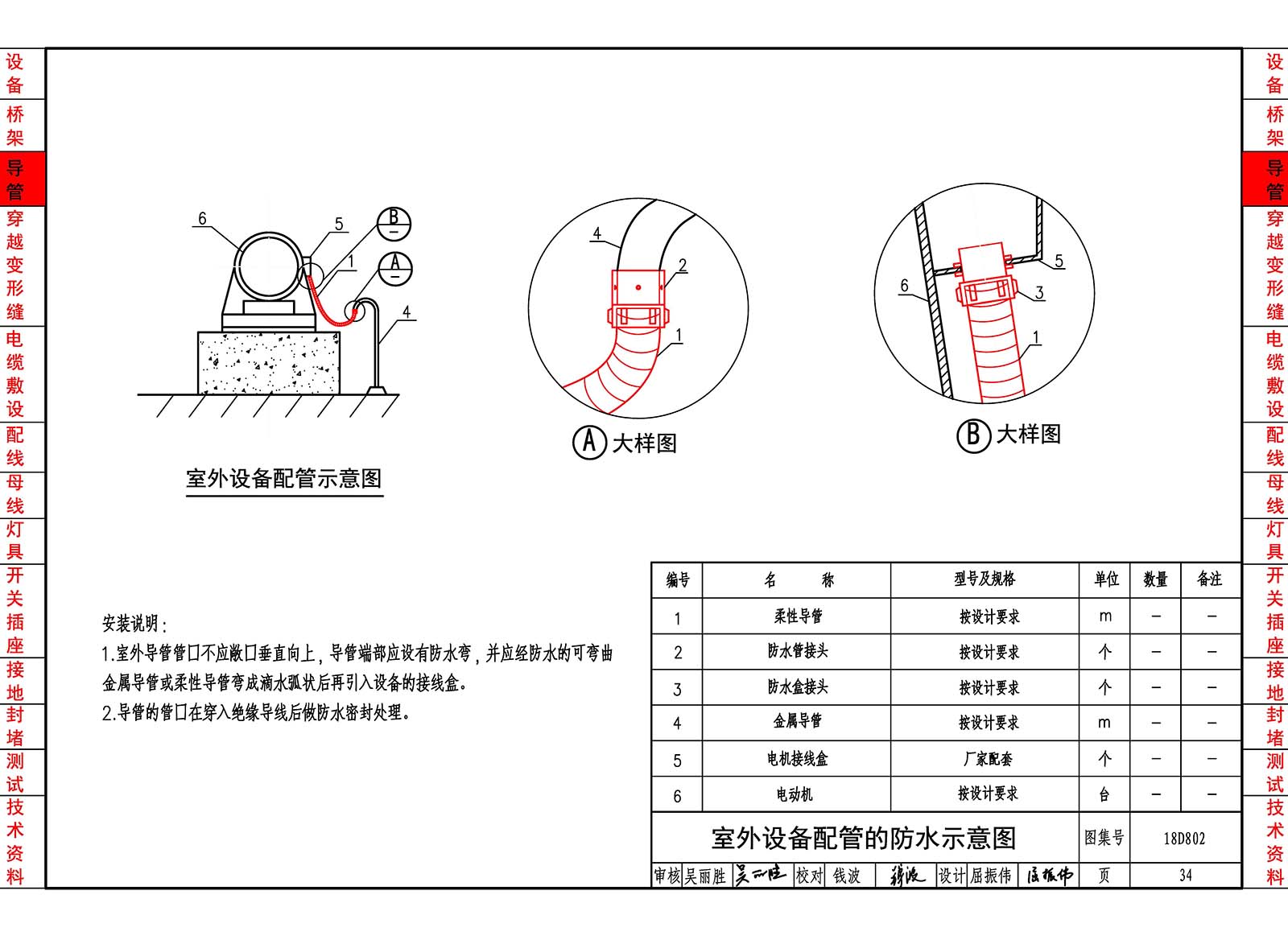

室外設備配管的防水示意圖	34
可彎曲金屬導管的敷設示意圖	35
電氣線路穿越建筑物變形縫

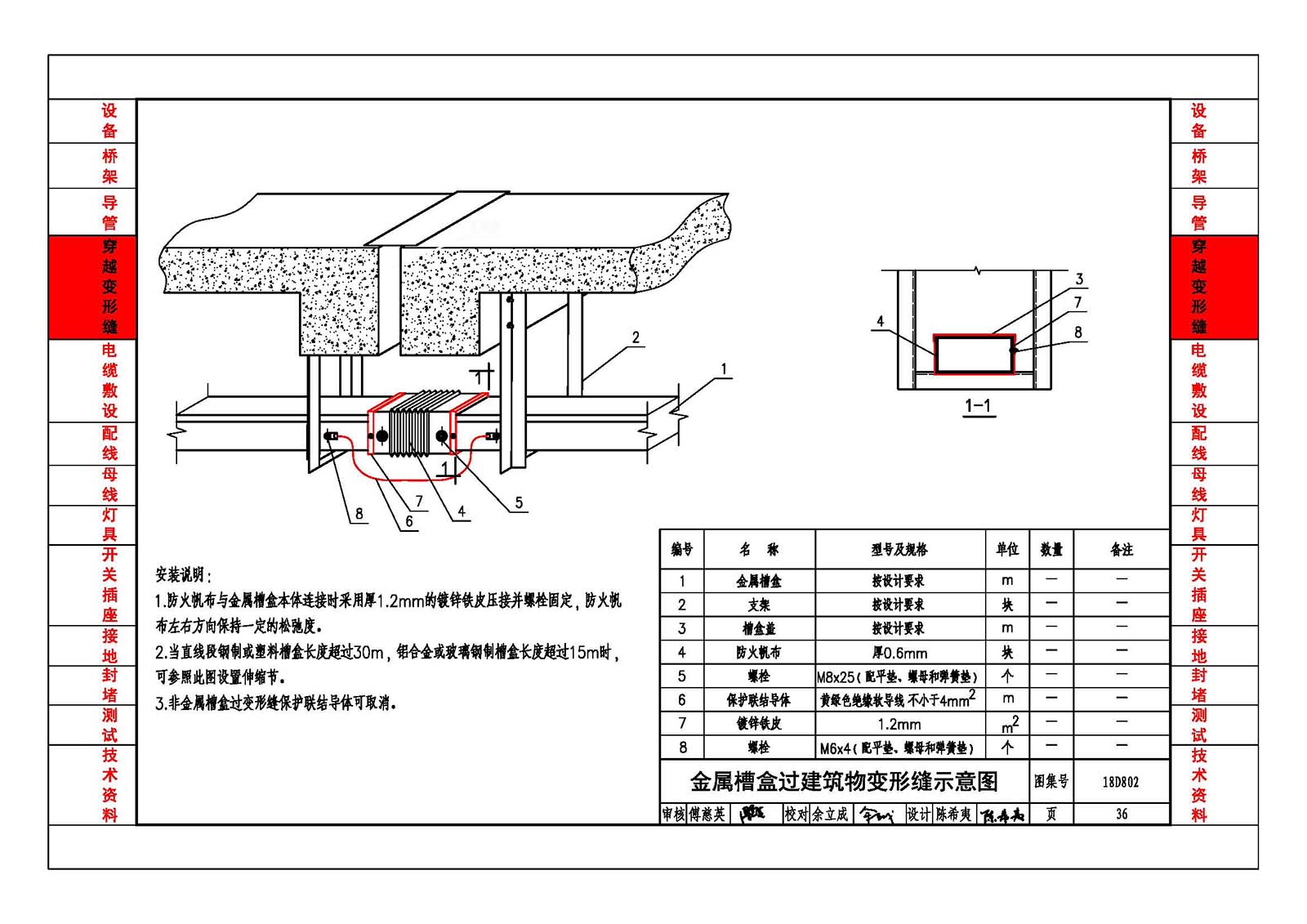

金屬槽盒過建筑物變形縫示意圖	36
梯架過建筑物變形縫示意圖	37
托盤過建筑物變形縫示意圖	38
鋼管及剛性導管過建筑物變形縫示意圖	39
采用可彎曲或柔性導管過建筑物變形縫示意圖	40
礦物絕緣電纜過建筑物變形縫示意圖	41
接地干線過建筑物變形縫示意圖	42
接閃帶或接閃網過建筑物變形縫示意圖	43
電纜敷設
電纜溝內金屬支架與保護導體的連接示意圖	44

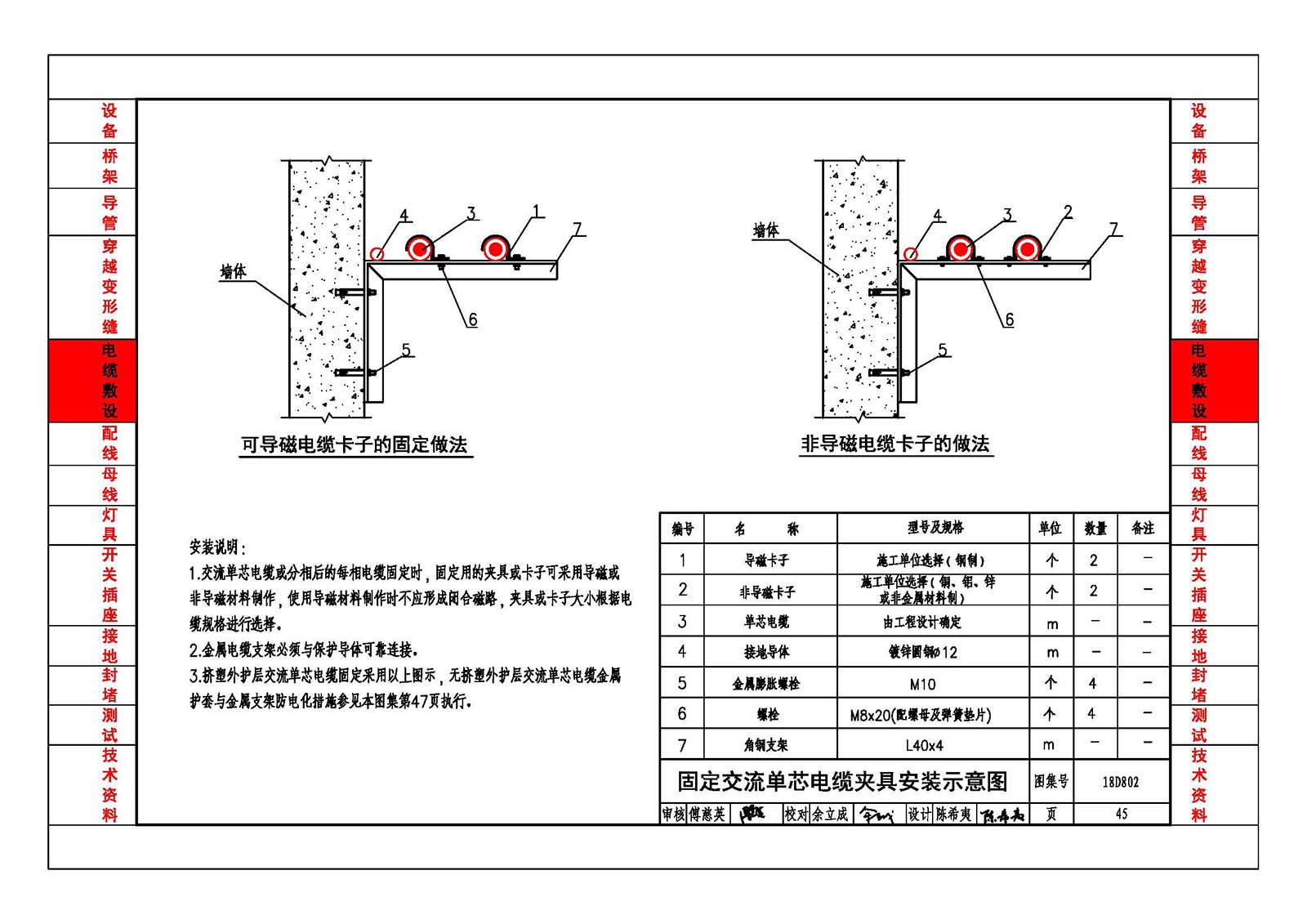

固定交流單芯電纜夾具安裝示意圖	45
高壓電纜穿過零序電流互感器示意圖	46
電纜金屬護套與金屬支(吊)架接觸部位防電化措施示意圖	47
電纜標志牌示意圖	48
配線與接線
塑料護套線配線示意圖	49
柜、臺、箱、盤面板上電器連接導線配線示意圖	50
截面10mm2以下銅芯導線連接件示意圖	51
截面6mm2以下銅芯導線間連接示意圖	52
母線安裝
絕緣子固定的母線搭接示意圖	54
母線槽垂直穿越樓板示意圖	55
燈具安裝
吊頂內末端燈具配線示意圖	56
軟線燈安裝示意圖	57
100W以上燈具引入線隔熱保護措施示意圖	58
潔凈場所嵌入式燈具的密封安裝示意圖	59
開關插座

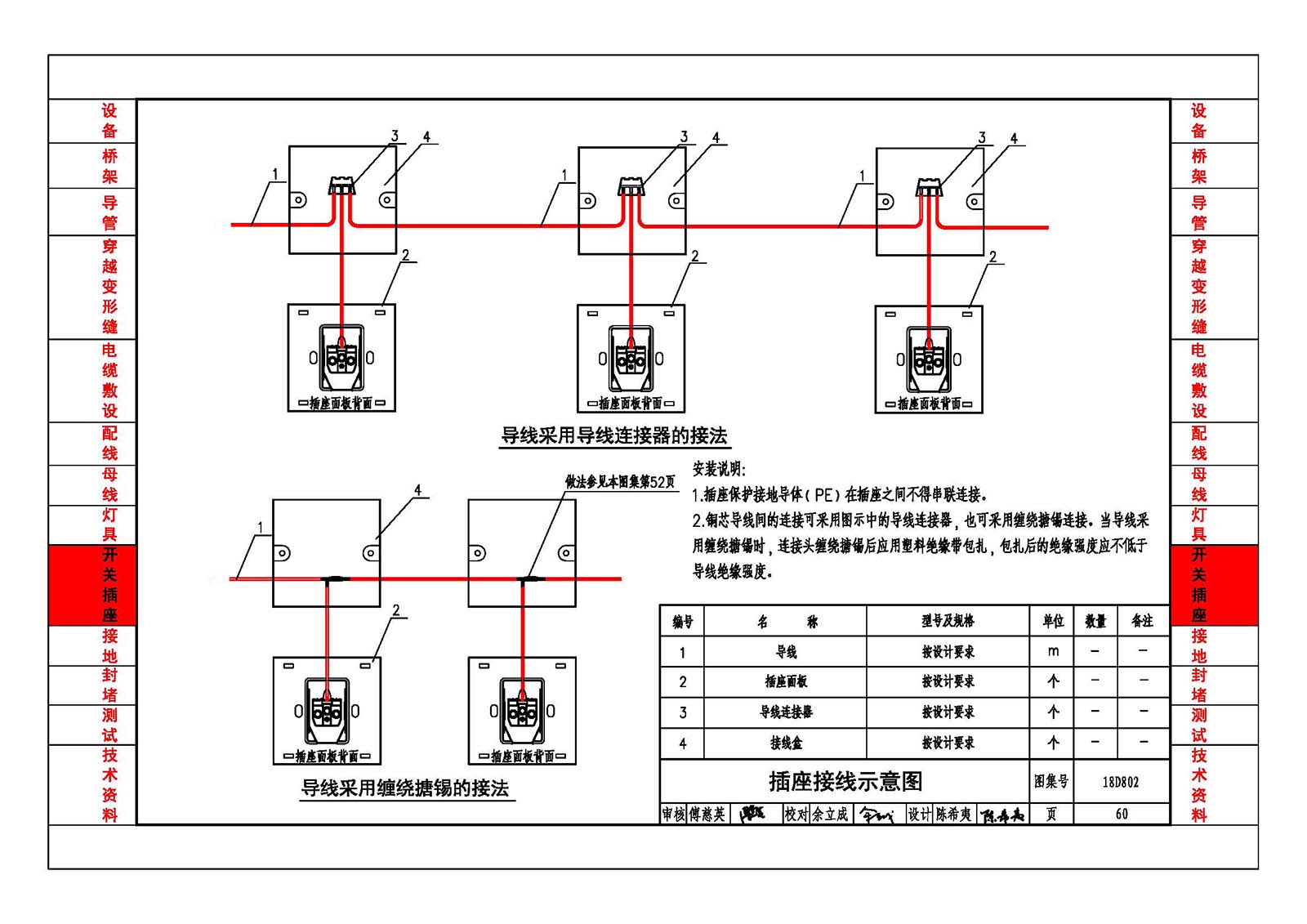

插座接線示意圖	60
接線盒安裝示意圖	62
接地
接地裝置的連接示意圖	63
接地模塊安裝示意圖	65
室內明敷接地干線安裝示意圖	66
接地線穿墻、穿樓板安裝示意圖	67
幕墻金屬框架、金屬門窗和防雷引下線的連接示意圖	68
浴室局部等電位聯結示意圖	71
封堵
電纜出入電纜梯架、托盤、槽盒及配電柜(箱)處示意圖	73
電纜出入電纜溝的防火封堵示意圖	74
測試
故障回路阻抗測試方法示意圖	75
剩余電流動作保護器的動作時間測試示意圖	76
固定安裝及懸吊裝置強度測試示意圖	77
建筑室內照明照度測試示意圖	78
