本圖集適用于鋼筋采用圓形螺紋連接部分錨固板和圓形螺紋連接全錨固板錨固的混凝土結構構造。

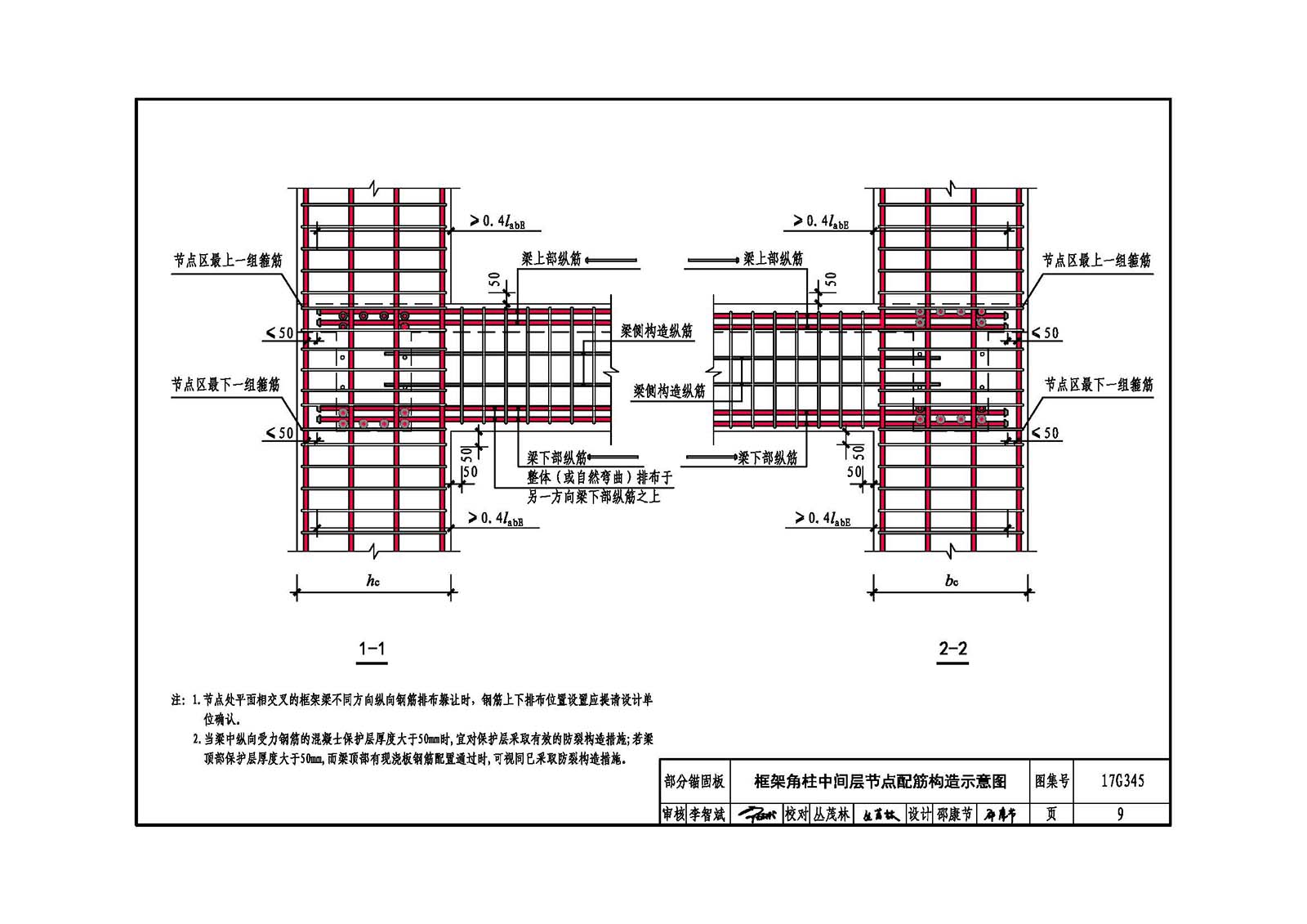

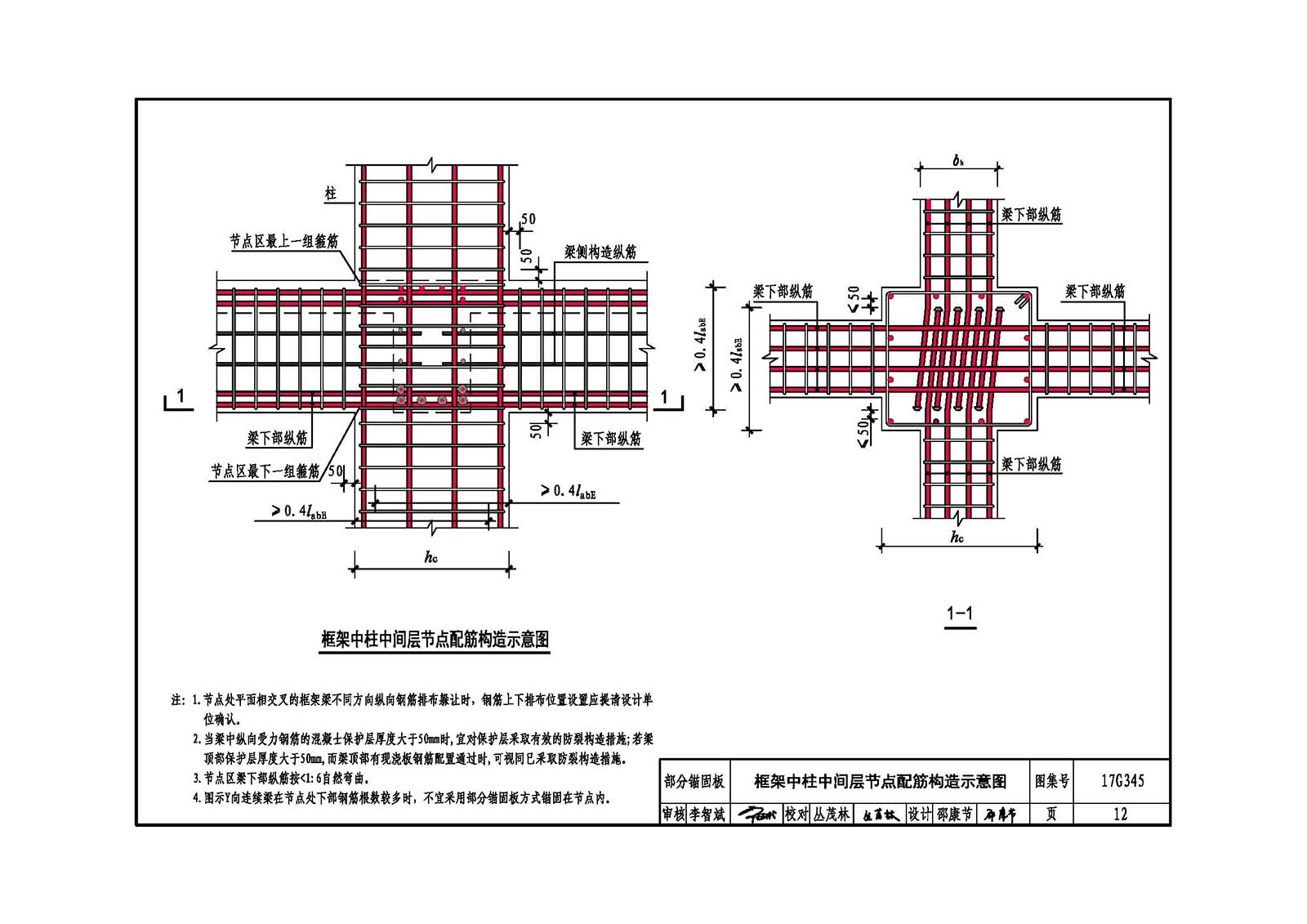

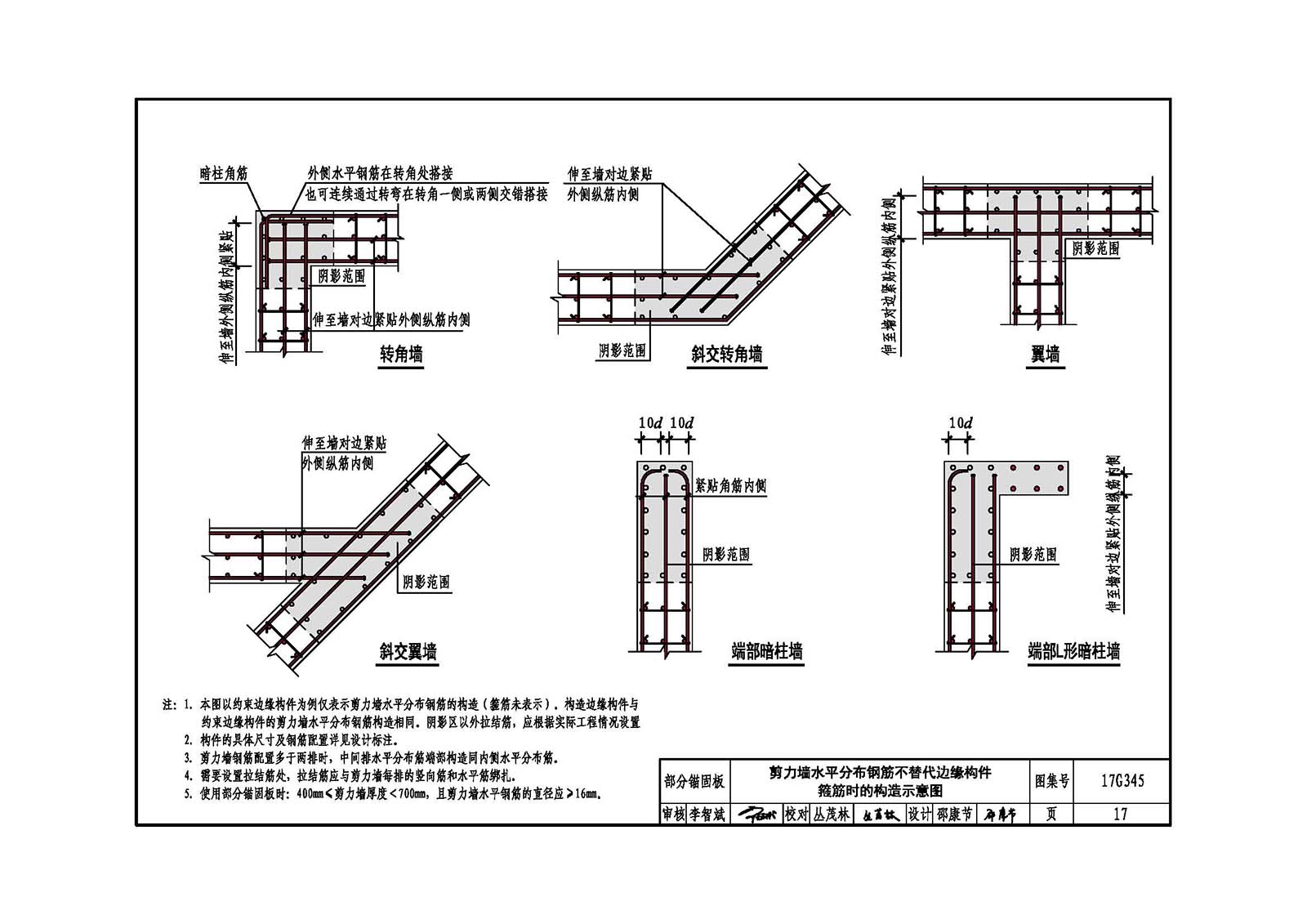

       主要內容包括：一般構造及實施要求、部分錨固板應用構造詳圖和全錨固板應用構造詳圖。部分錨固板應用構造詳圖包括：框架角柱中間層節點配筋構造、框架邊柱中間層節點配筋構造、框架中柱中間層節點配筋構造、框架柱變截面處鋼筋構造、非框架梁縱筋錨固構造、梁上起柱或墻上起柱時柱的縱向鋼筋錨固構造、柱插筋在基礎中錨固構造、墻身豎向分布鋼筋在基礎中錨固構造、剪力墻水平分布鋼筋不替代邊緣構件箍筋時的構造、簡支單跨深梁端部鋼筋錨固構造、連續深梁端部鋼筋錨固構造；全錨固板應用構造詳圖包括梁、深梁中附加橫向鋼筋錨固構造。

       圖集中包含的常用鋼筋錨固板構造做法成熟，現場施工方便。應用鋼筋錨固板技術與產品，可以減少鋼筋錨固區的鋼材用量，緩解鋼筋擁擠問題，方便鋼筋工程施工，提高混凝土澆筑質量。同時，鋼筋錨固板也為設計、施工人員解決特殊工況下的鋼筋錨固問題提供了新方法。
