本圖集是《暖通空調系統的檢測與監控》系列圖集中的第一冊。其適用于新建、改建和擴建的民用建筑中暖通空調冷熱源系統，不含燃煤鍋爐房和市政熱力的熱源部分。當其他建筑中暖通空調冷熱源系統的內容和形式與本圖集一致時，可參考本圖集的有關內容。

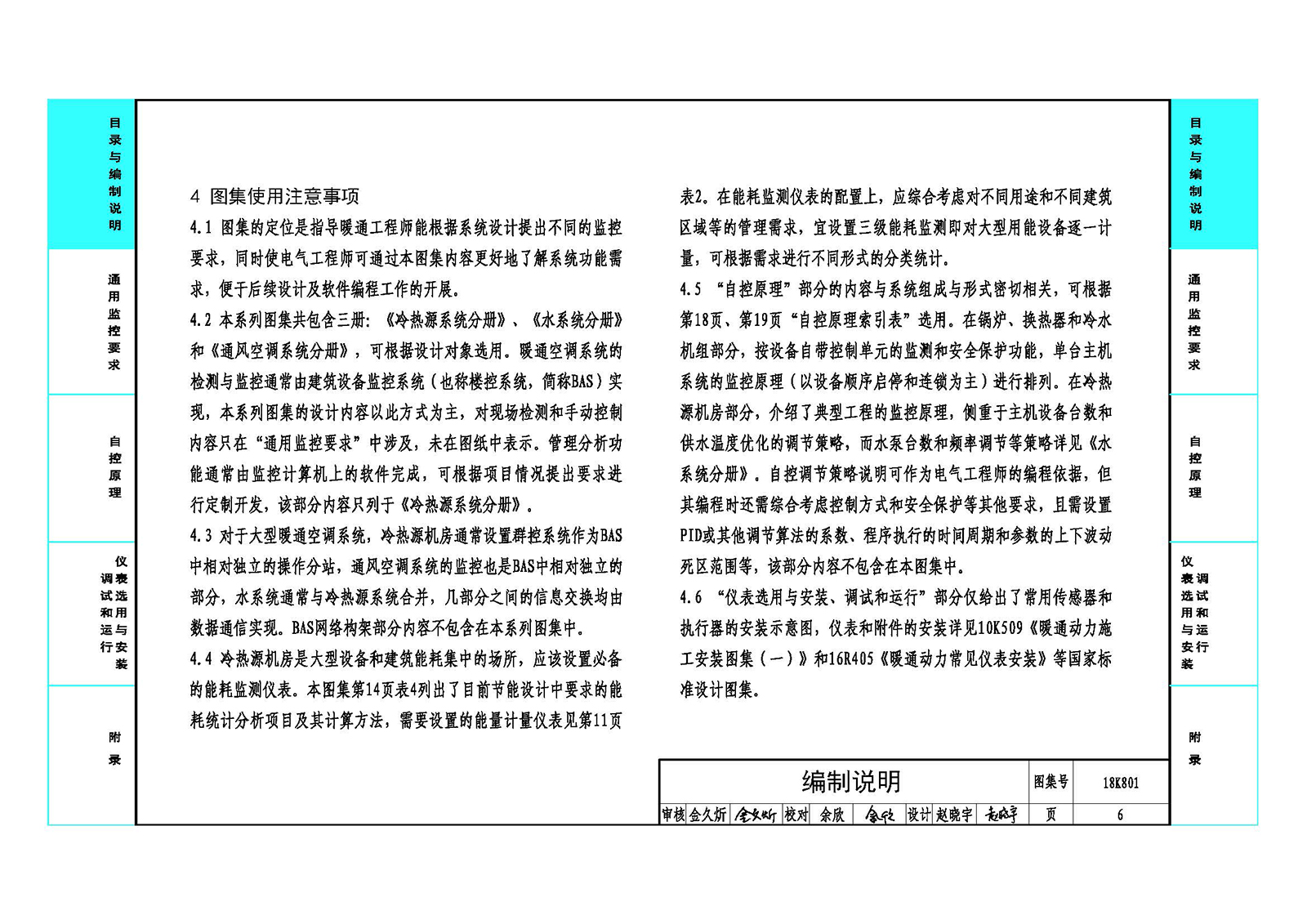

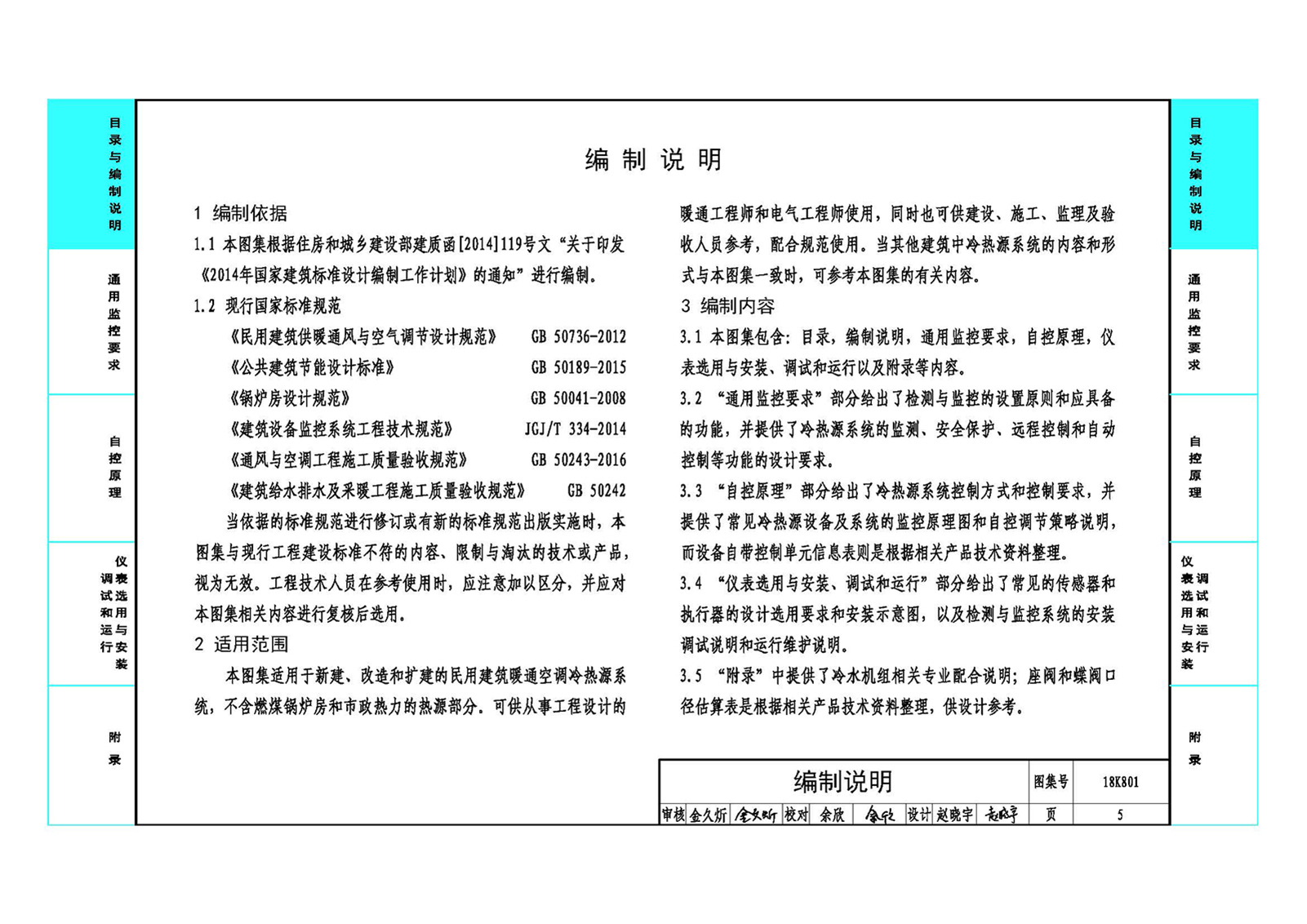

        主要內容包括編制說明、通用監控要求、自控原理、儀表選用與安裝、調試和運行以及附錄等7個部分。

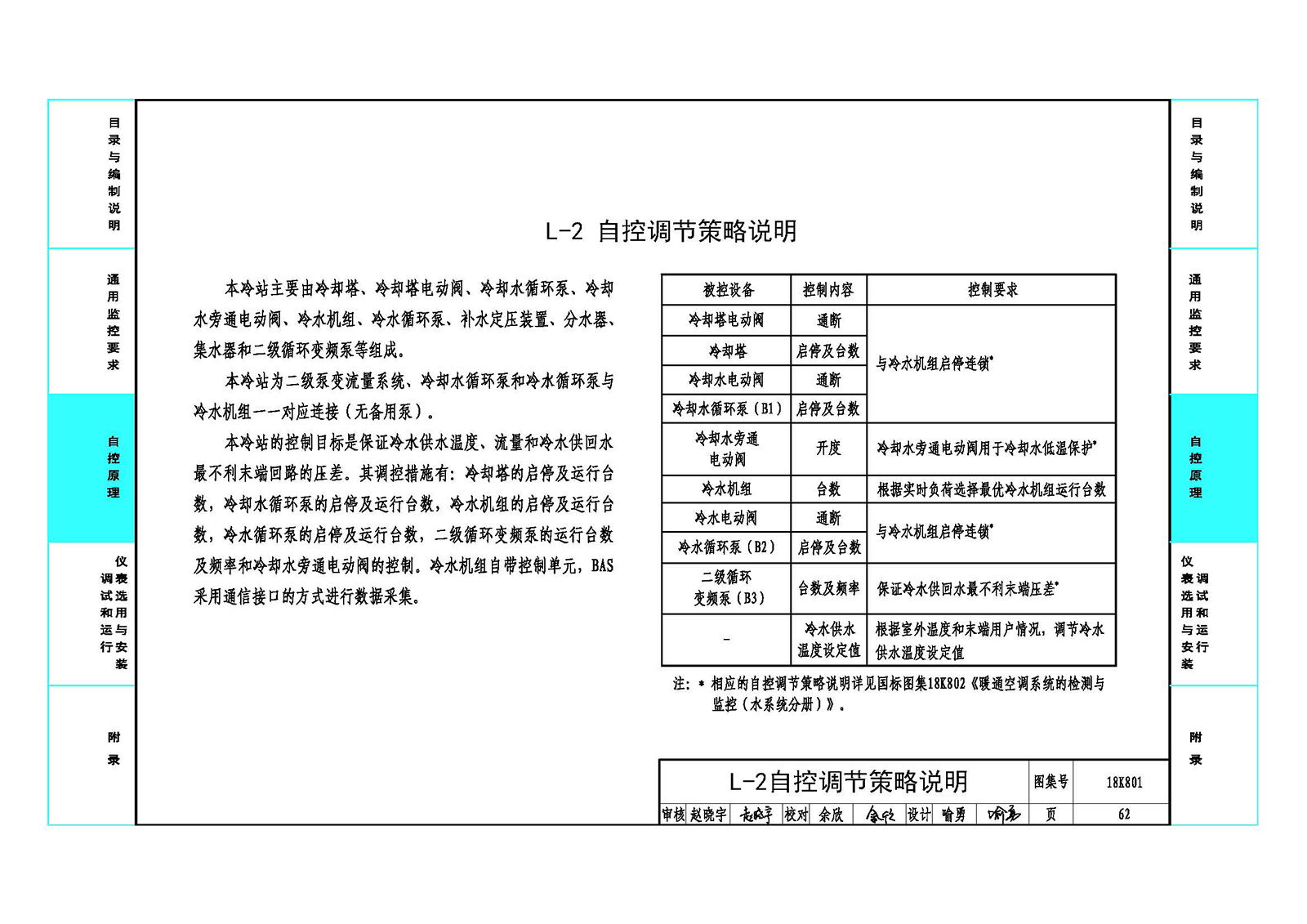

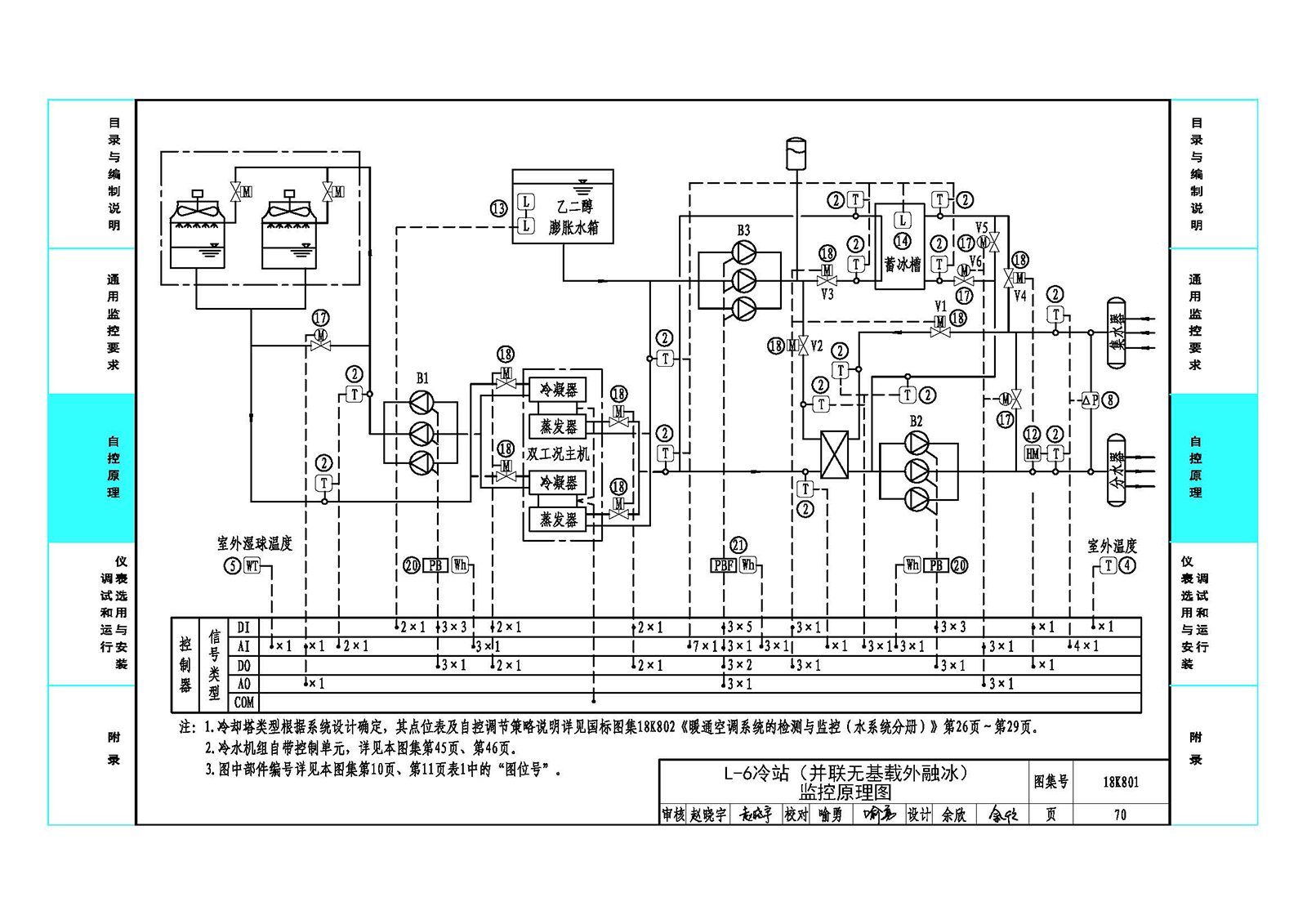

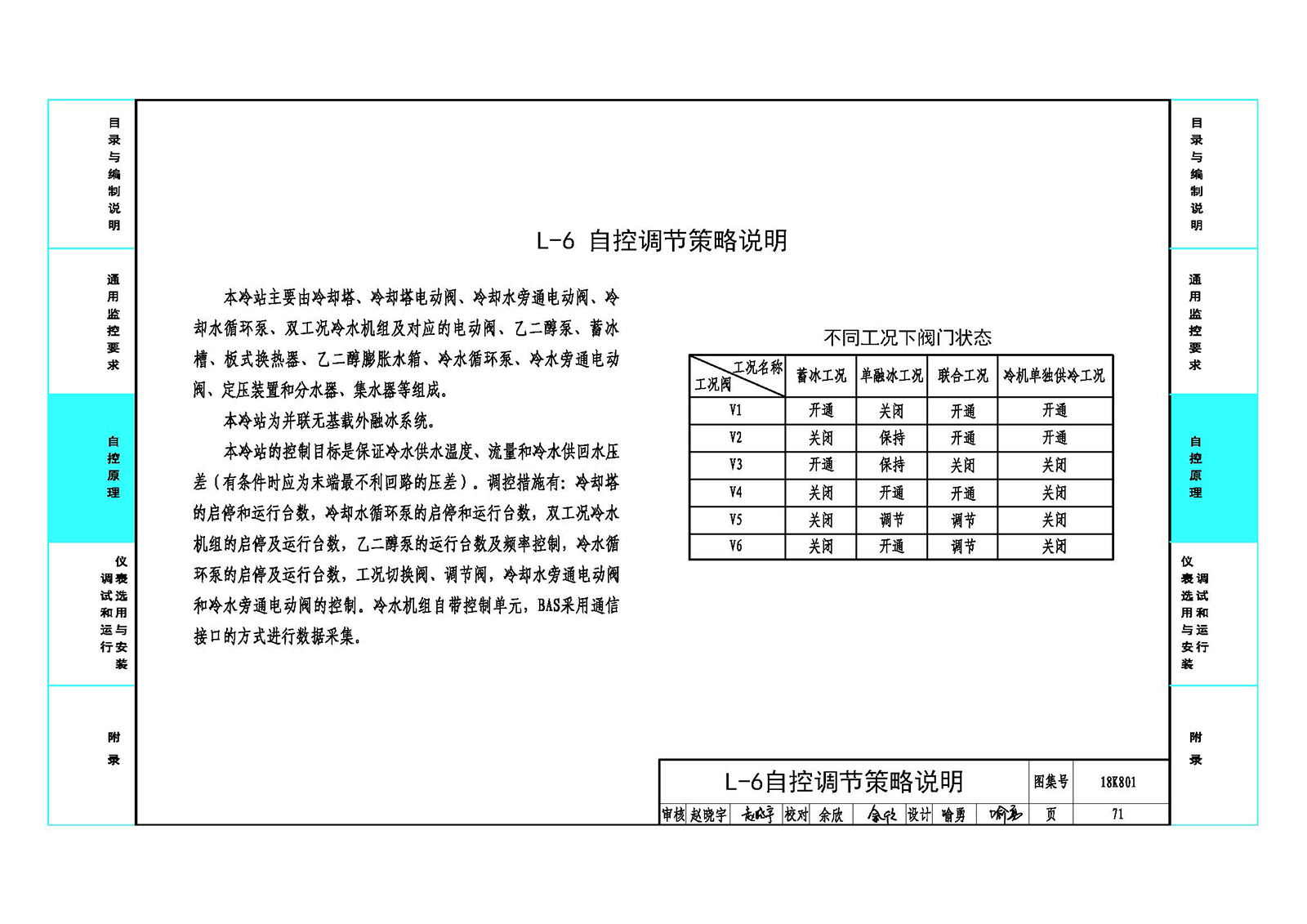

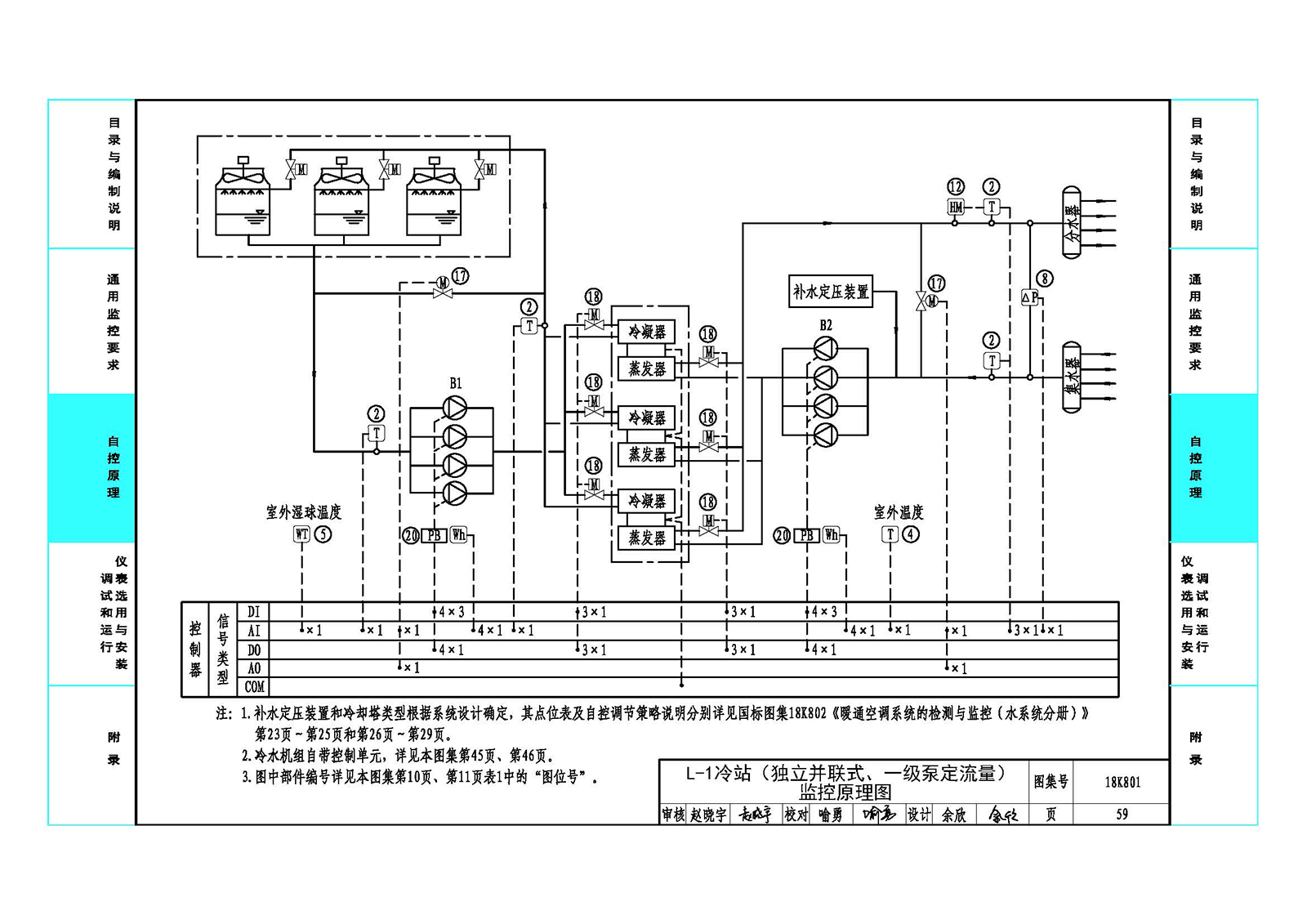

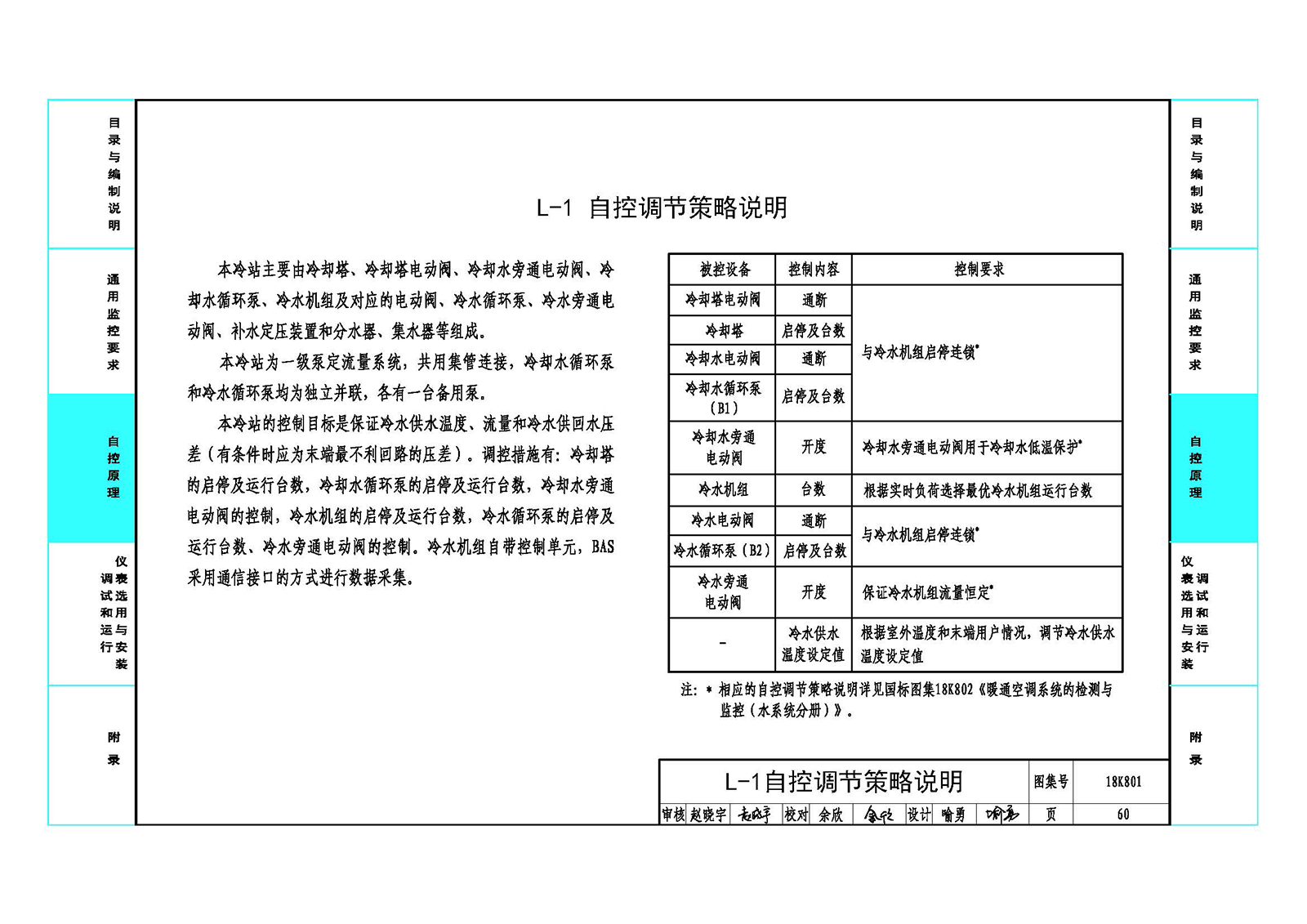

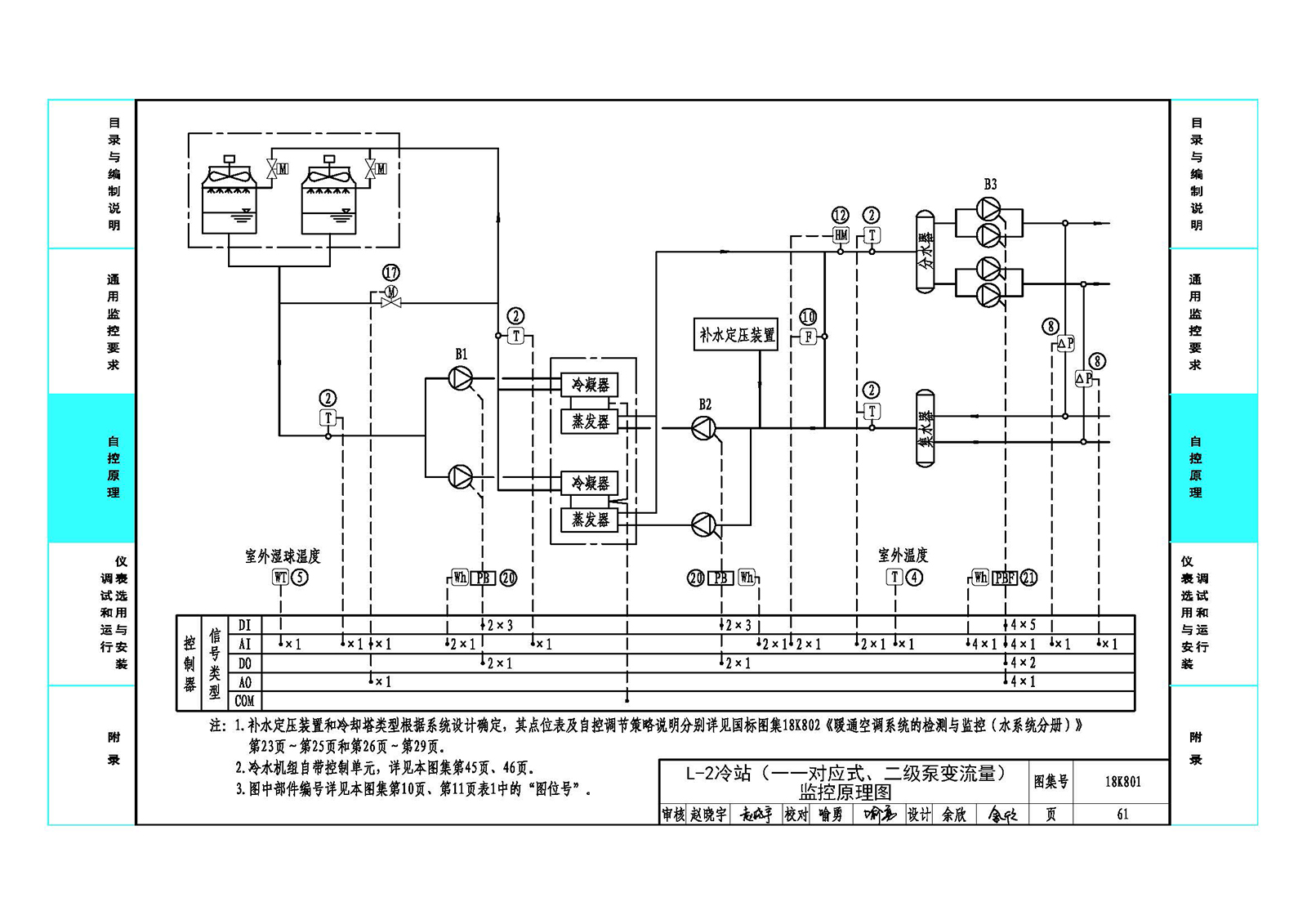

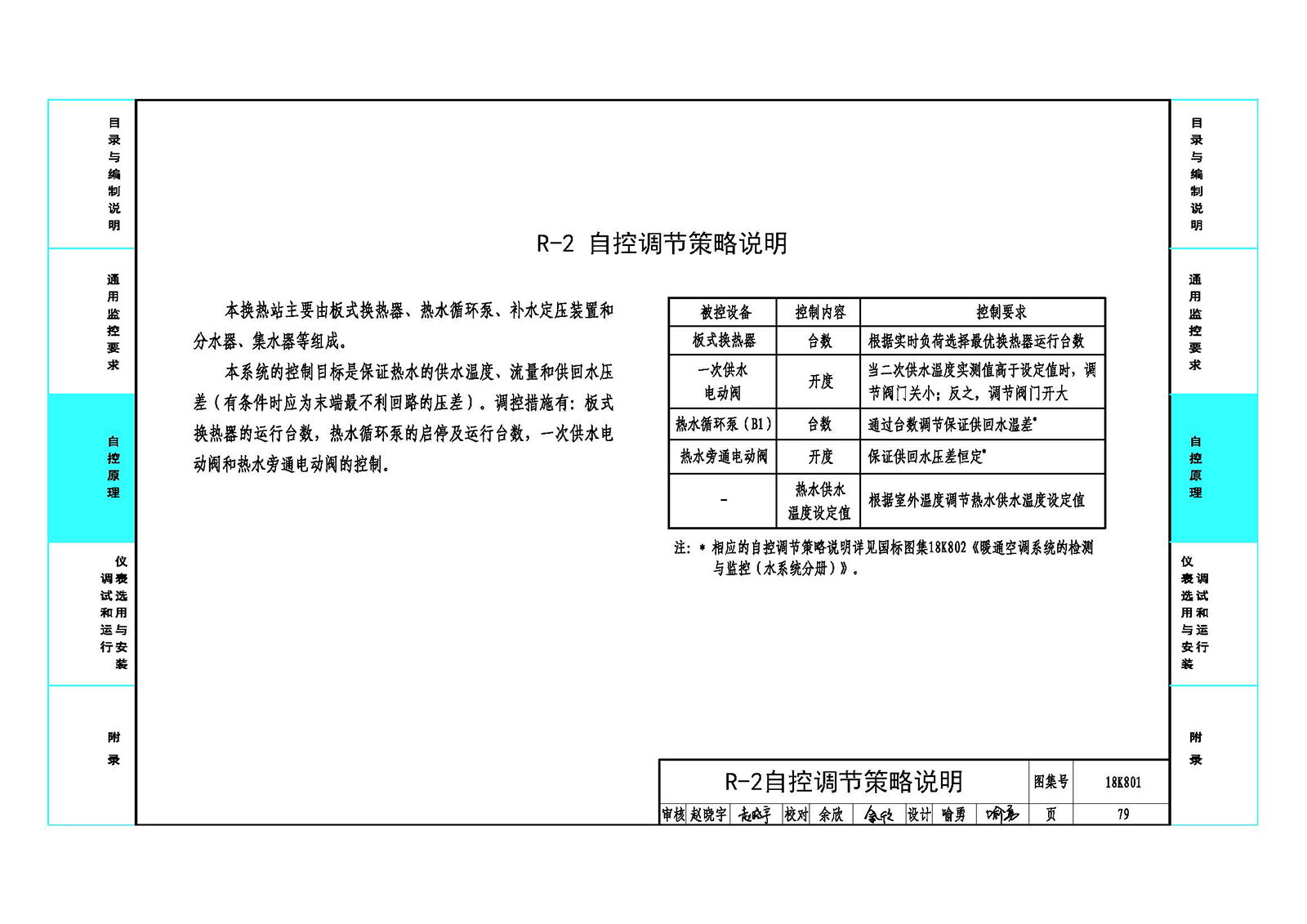

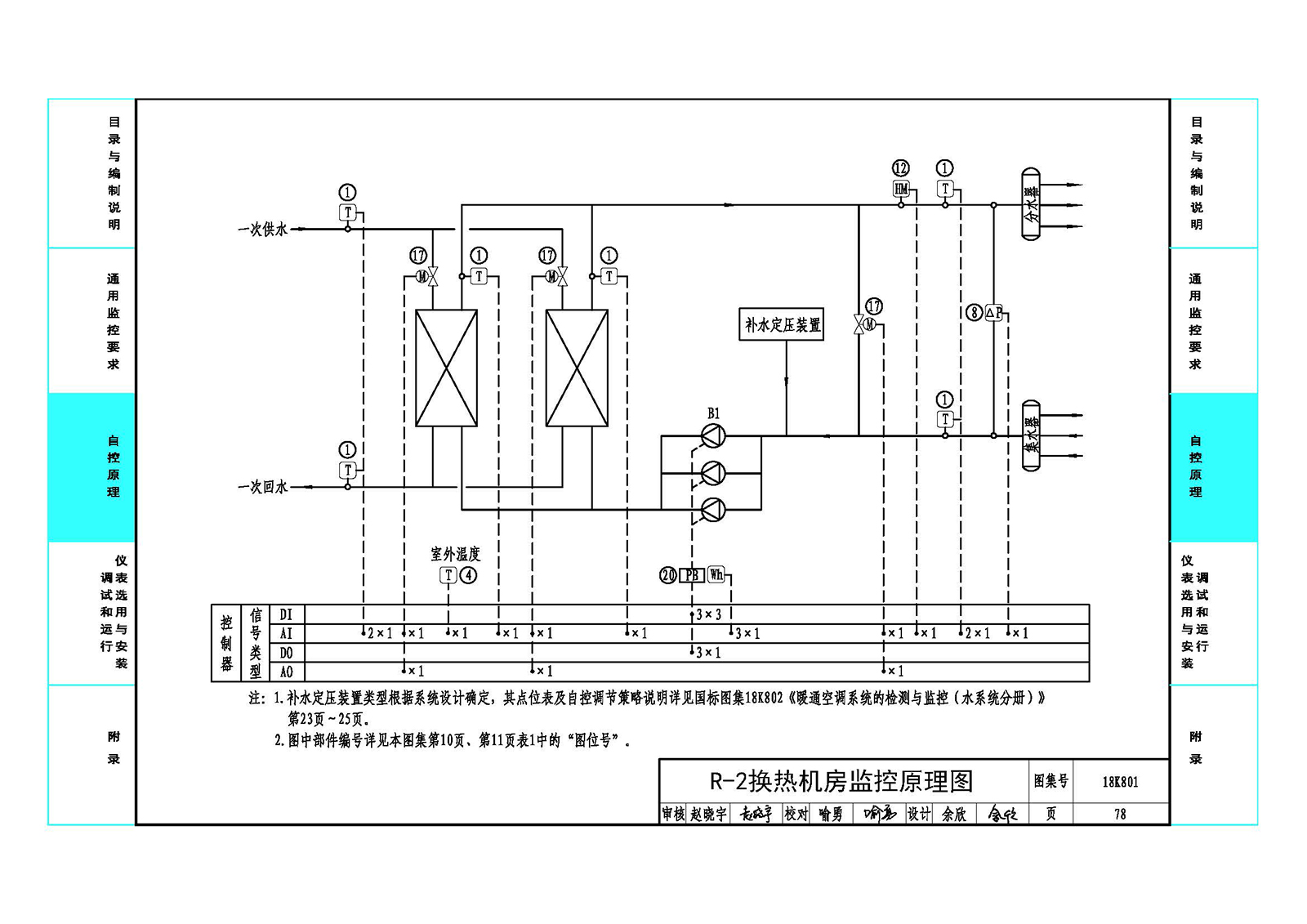

        圖集各部分的特點：通過“通用監控要求”圖集對冷熱源系統的監測、安全保護、遠程控制和自動控制等功能的設計要求進行了全面、系統的闡述；結合系統要求以及自控公司的習慣做法，給出了常見冷熱源設備及系統的監控原理圖和自控策略說明；“儀表選用與安裝、調試和運行”等部分則是針對一般設計人員欠缺、含糊的知識點編制了常見的傳感器和執行器的設計選用要求和安裝示意圖，以及檢測與監控系統的安裝調試說明和運行維護說明；“附錄”中列舉了常用座閥、蝶閥口徑估算表，設備自帶控制單元信息表等，方便工程設計人員查閱、參考。
