17S205：消防給水穩壓設備選用與安裝
- 圖集編號
- 17S205
- 圖集名稱
- 消防給水穩壓設備選用與安裝
- 定價
- 36.00 元
- 開本
- 16 開
- 主編單位
- 中國人民解放軍軍事科學院國防工程研究院
內容簡介
本圖集適用于多層和高層建筑工程有穩壓要求的臨時高壓消火栓給水系統和自動噴水滅火系統消防給水穩壓設備的選用與安裝。
主要內容：消防給水穩壓設備選用說明、工作原理、運行控制；消防給水穩壓裝置和箱泵一體化消防穩壓給水機組的安裝圖、安裝尺寸及技術特性。
《消防給水及消火栓系統技術規范》GB 50974-2014于2014年10月1日施行，本規范對穩壓泵的設計流量、設計壓力、系統控制及配套氣壓水罐的調節容積都做出了新的規定，原圖集98S205已不能滿足規范要求，故及時予以修編。本圖集對理解規范、正確選用消防給水穩壓設備應用起到積極推動作用。
備注
替代98S205
目錄
| 目錄 | 1 |
|---|---|

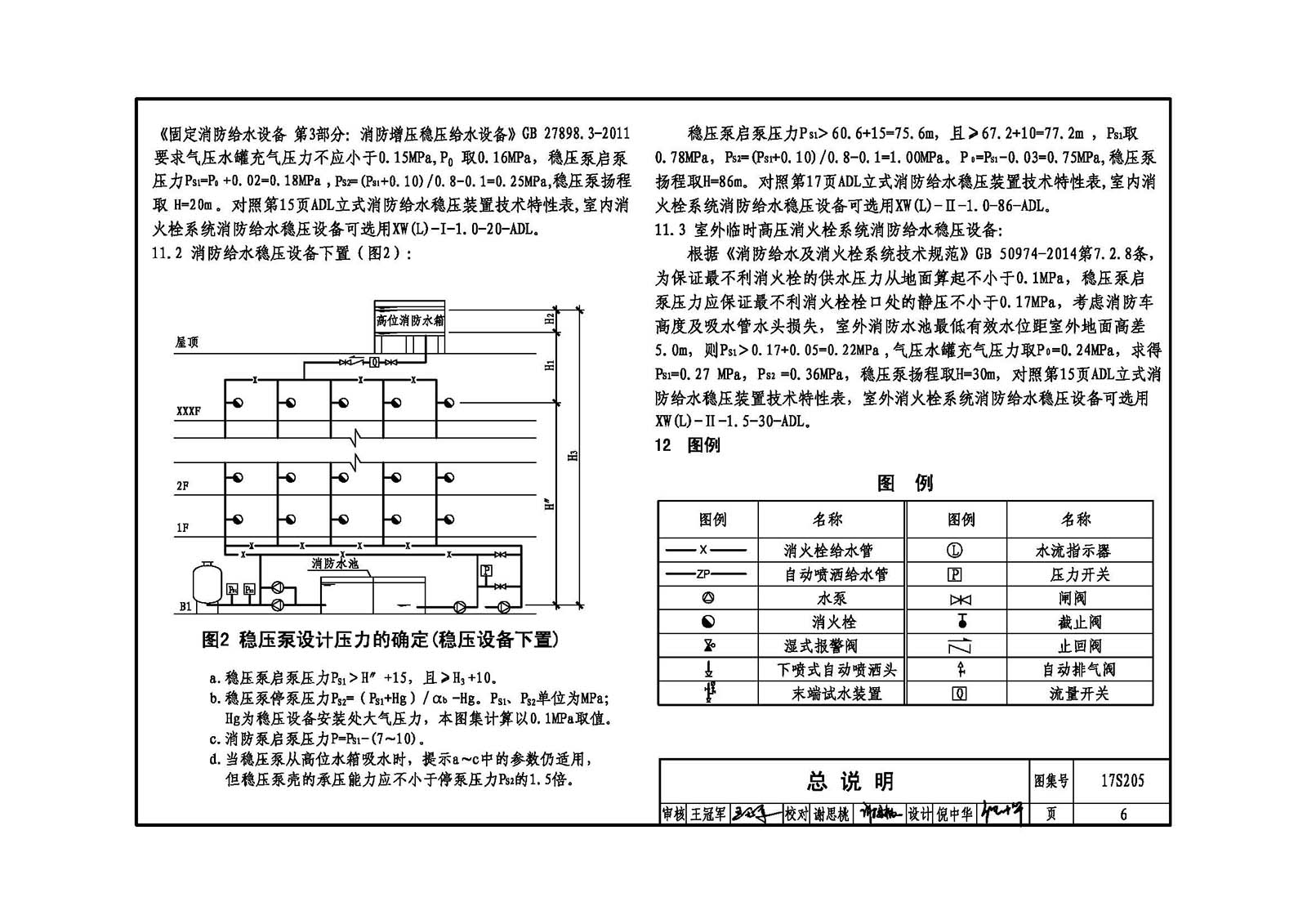

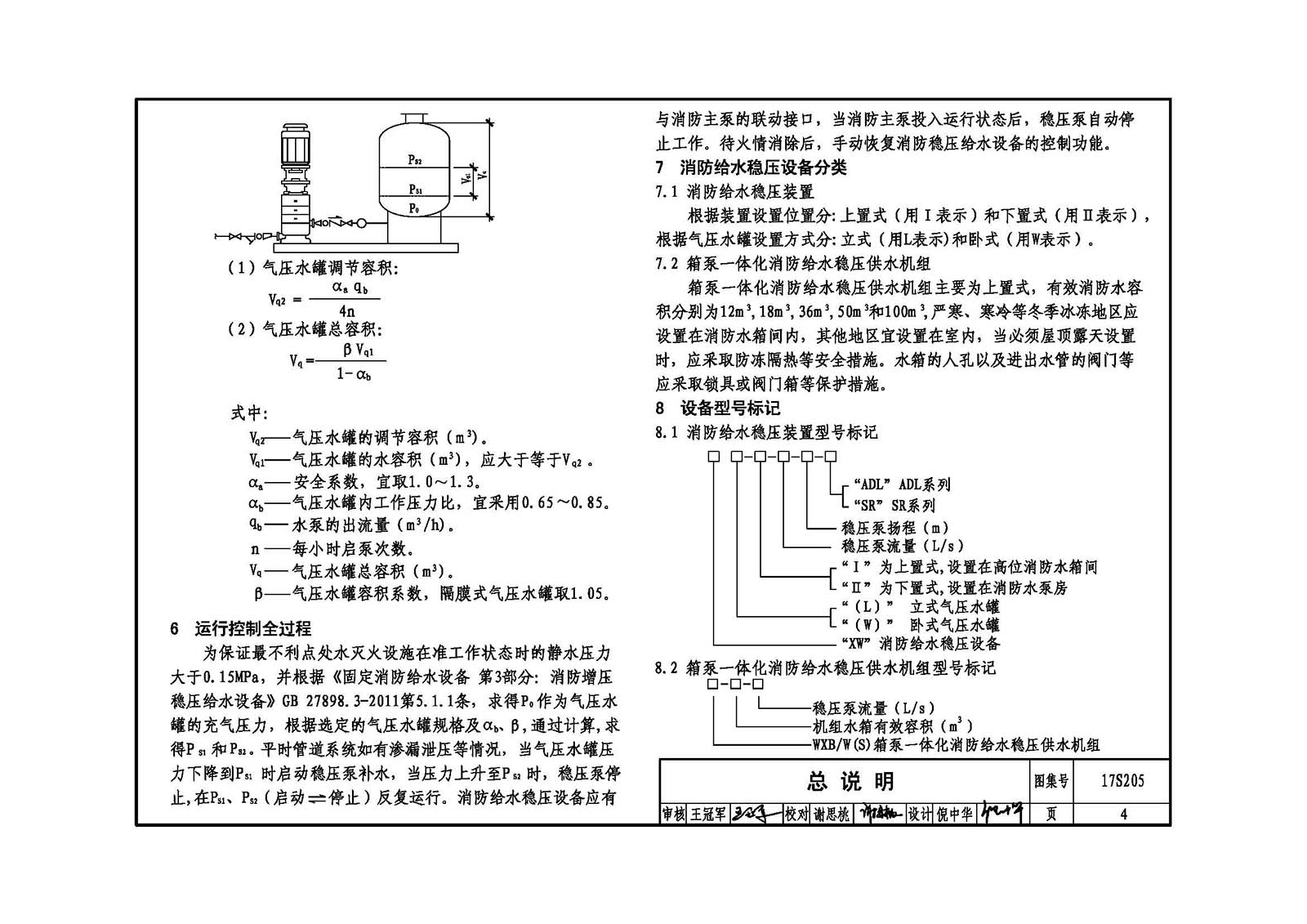

| 總說明 | 3 |
| 室外臨時高壓消防系統穩壓示意圖 | 8 |
| 室內消火栓系統穩壓示意圖 | 9 |
| 自動噴水滅火系統穩壓示意圖 | 10 |
| 室內消火栓、自動噴水滅火系統合用穩壓設備示意圖(一) | 11 |
| 室內消火栓、自動噴水滅火系統合用穩壓設備示意圖(二) | 12 |
| 消防給水穩壓裝置 | |

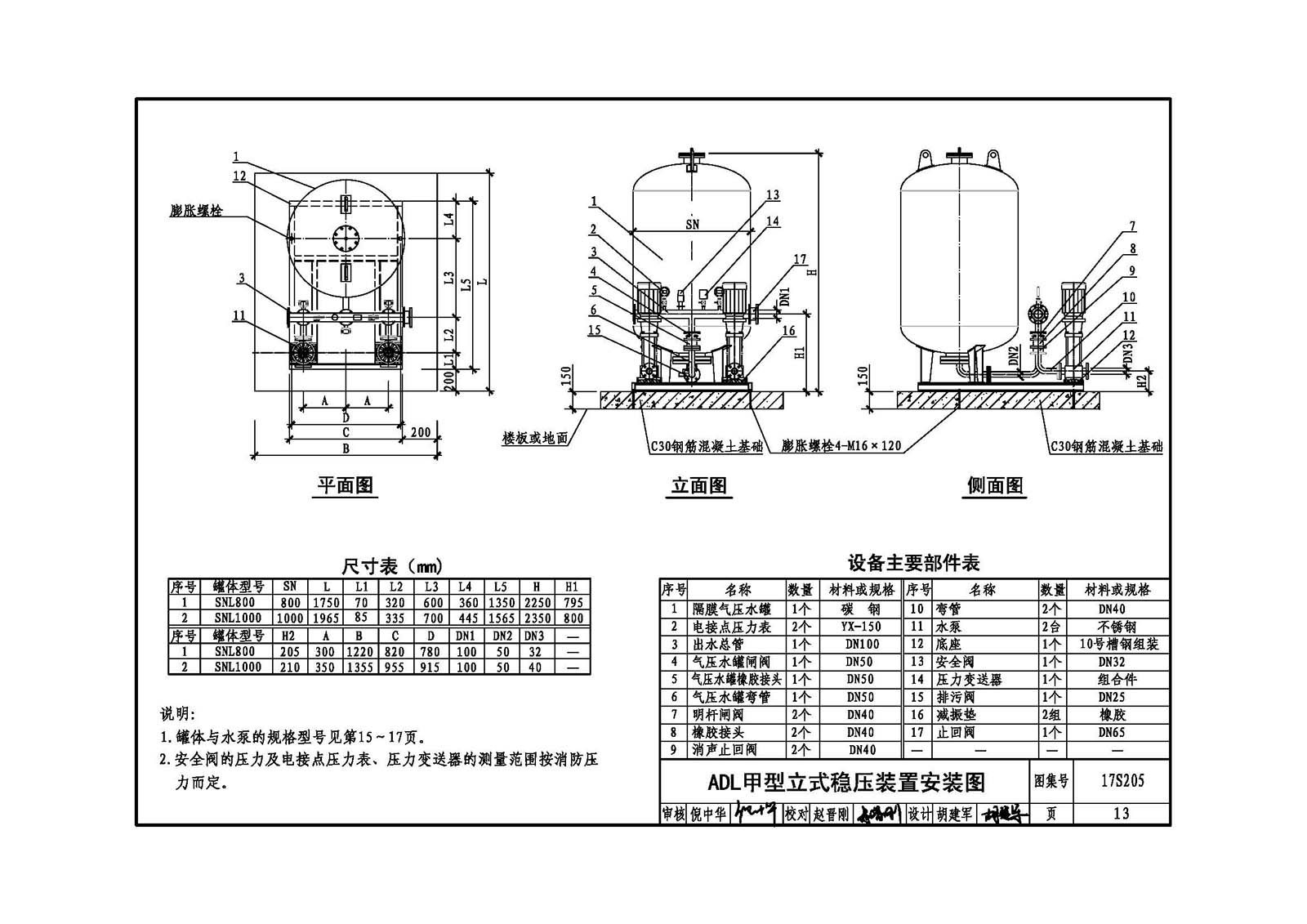

| ADL甲型立式穩壓裝置安裝圖 | 13 |
| ADL乙型立式穩壓裝置安裝圖 | 14 |

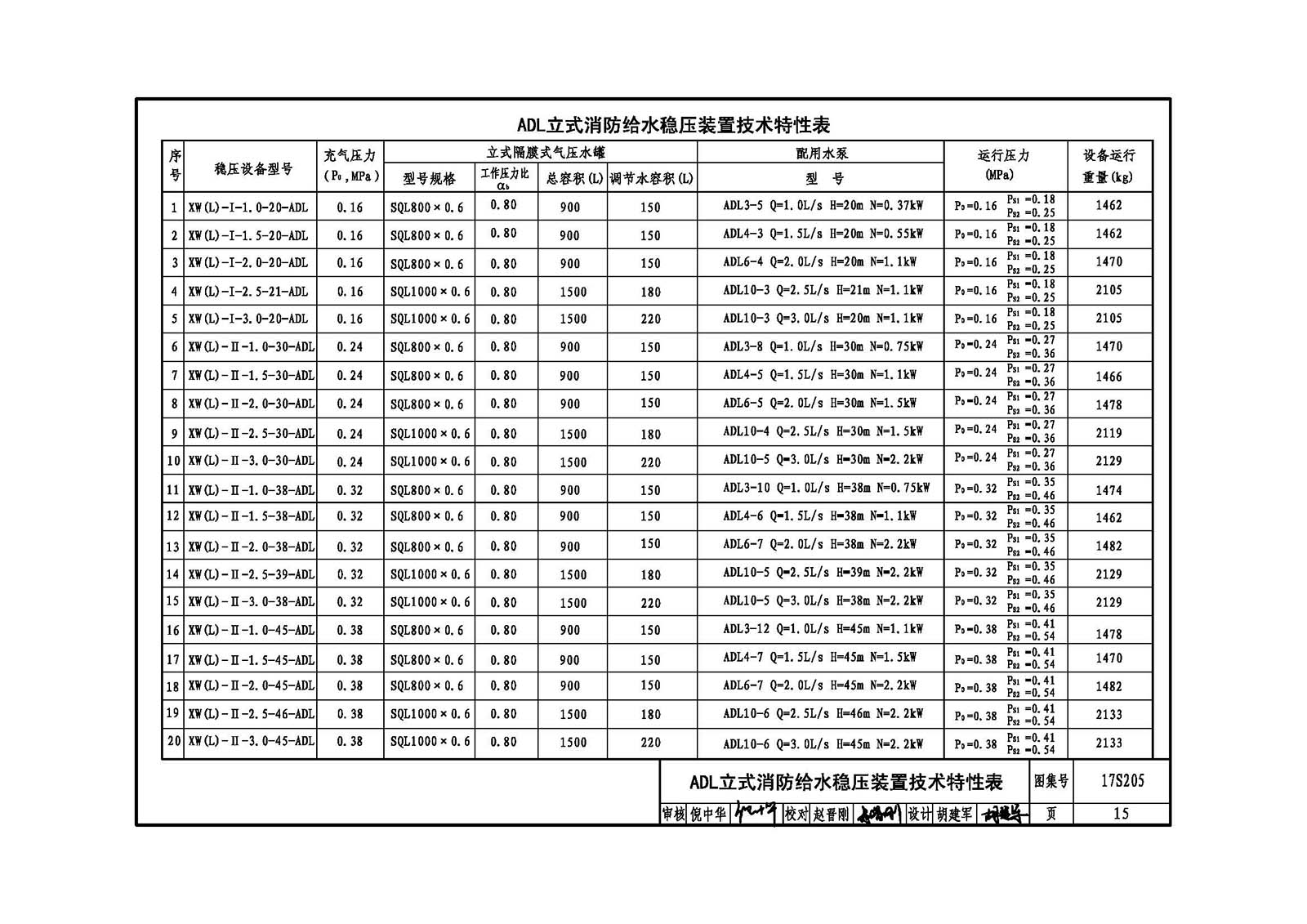

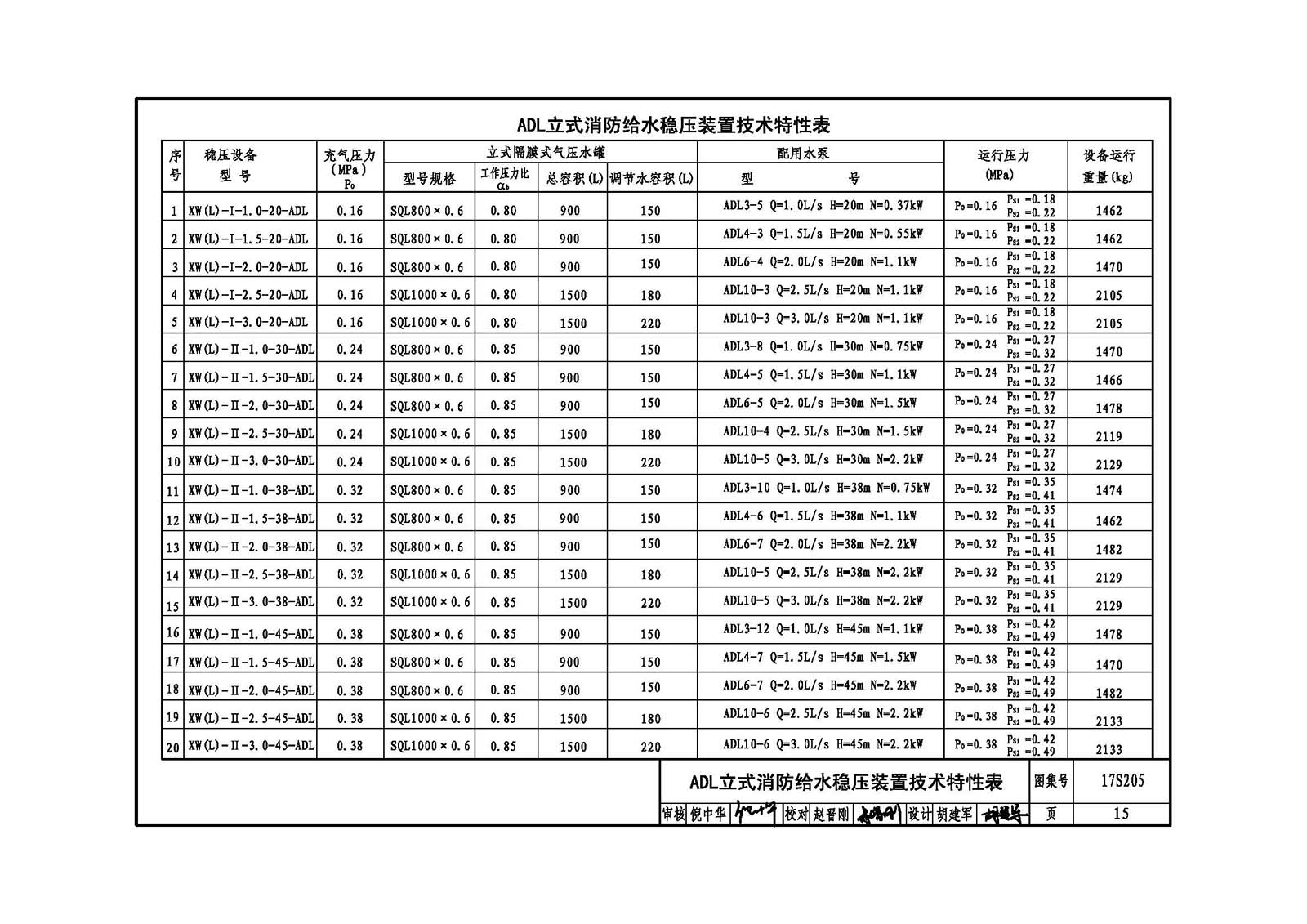

| ADL立式消防給水穩壓裝置技術特性表 | 15 |
| ADL甲型臥式穩壓裝置安裝圖 | 18 |
| ADL乙型臥式穩壓裝置安裝圖 | 19 |

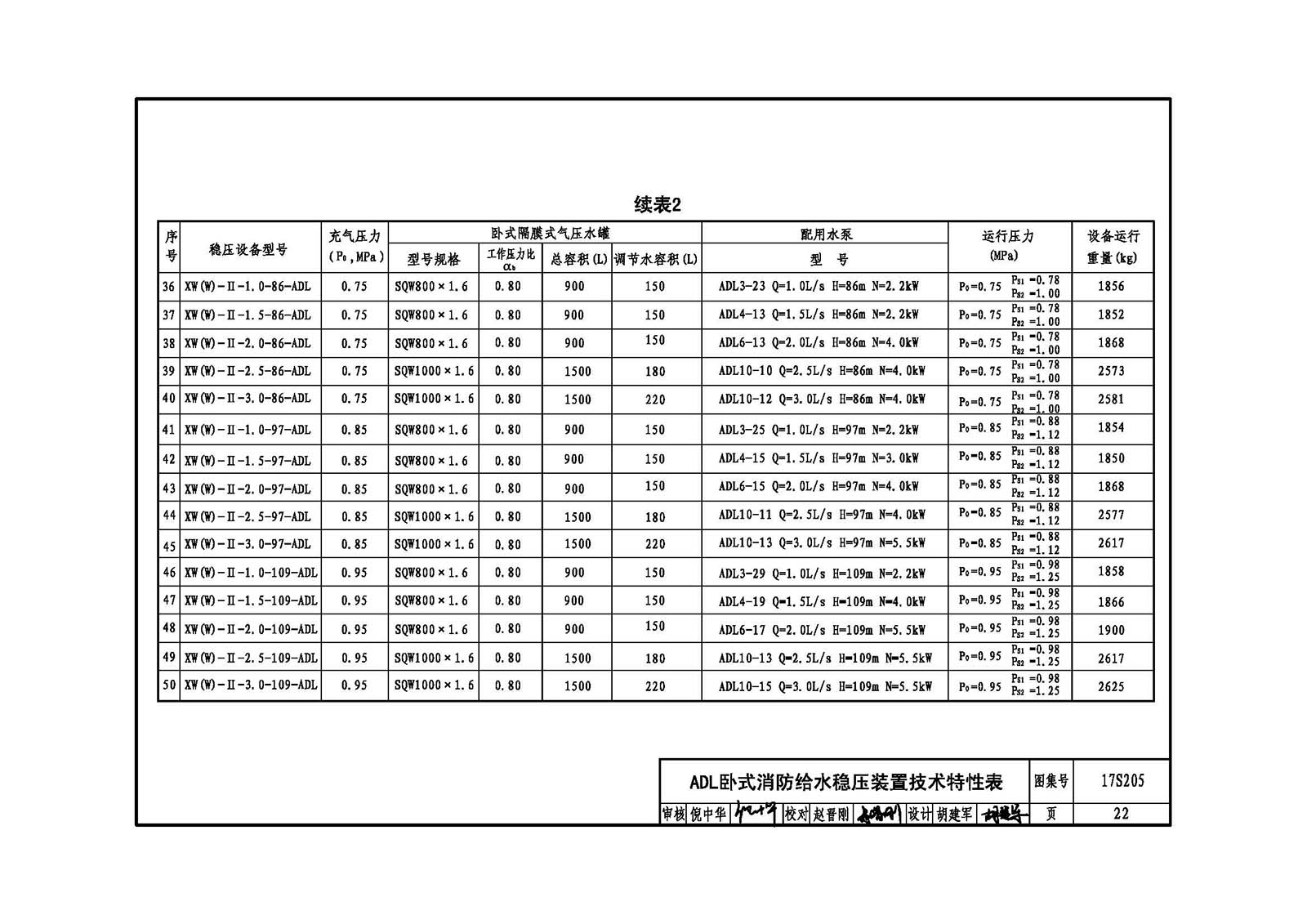

| ADL臥式消防給水穩壓裝置技術特性表 | 20 |

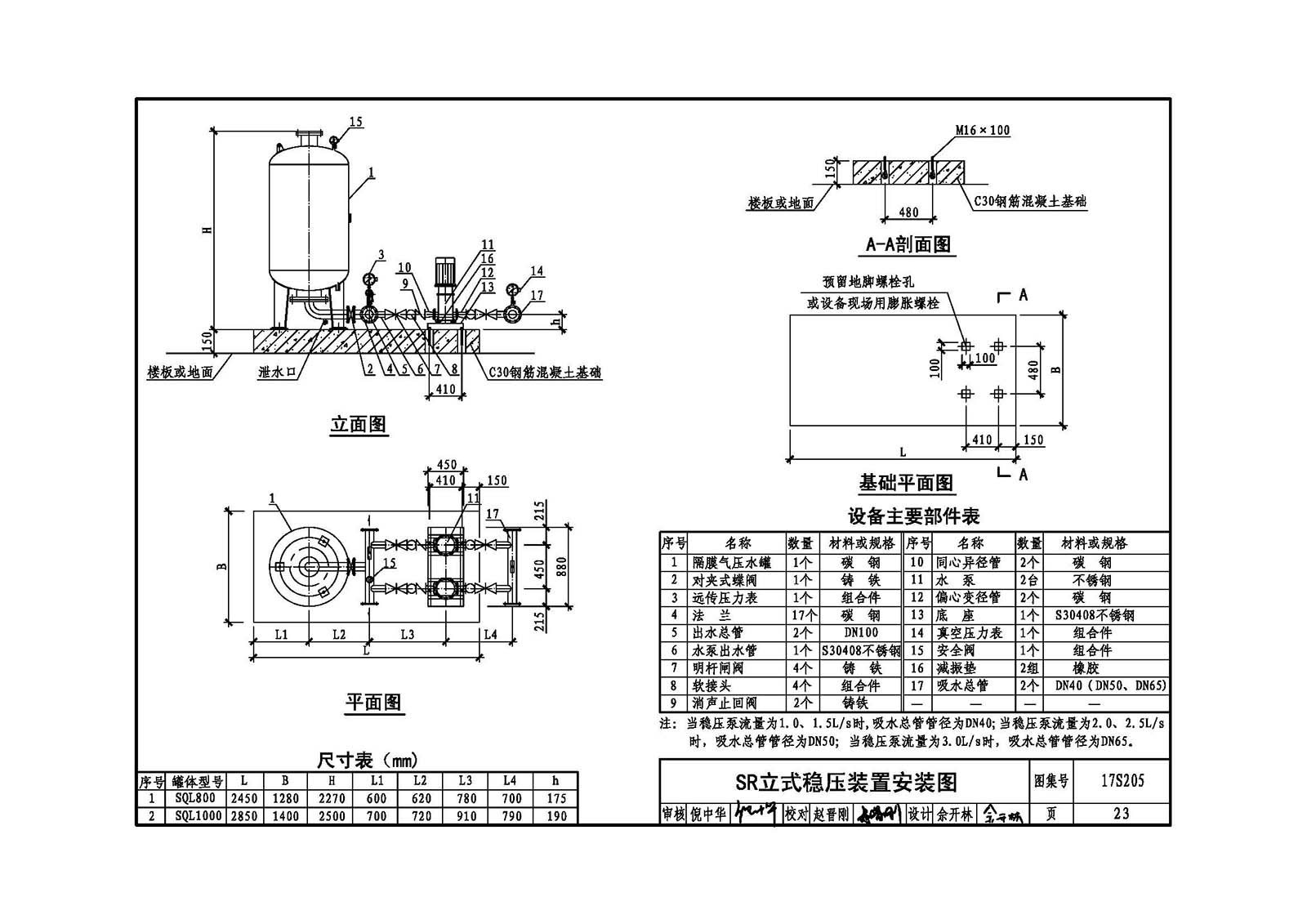

| SR立式穩壓設備安裝圖 | 23 |

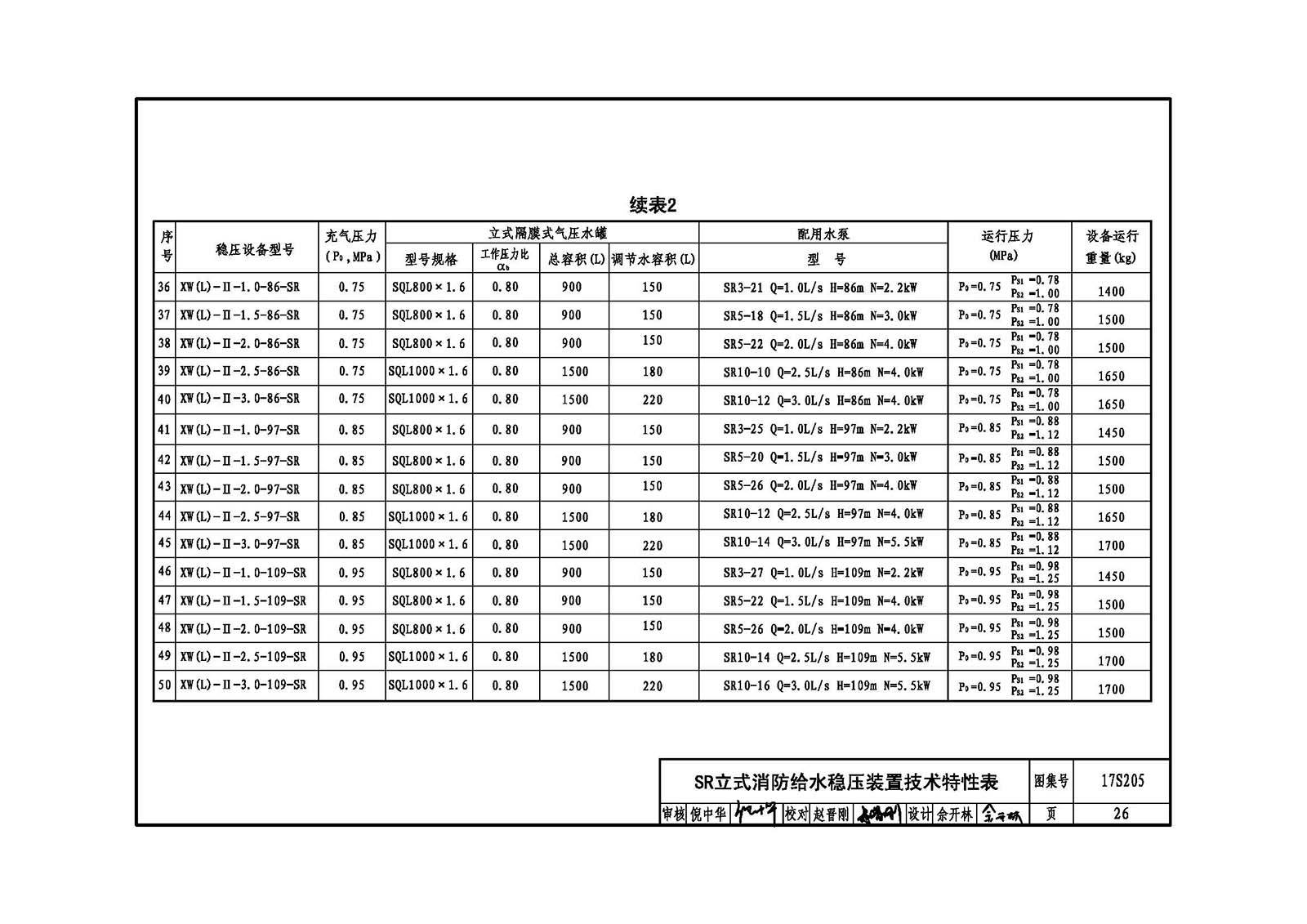

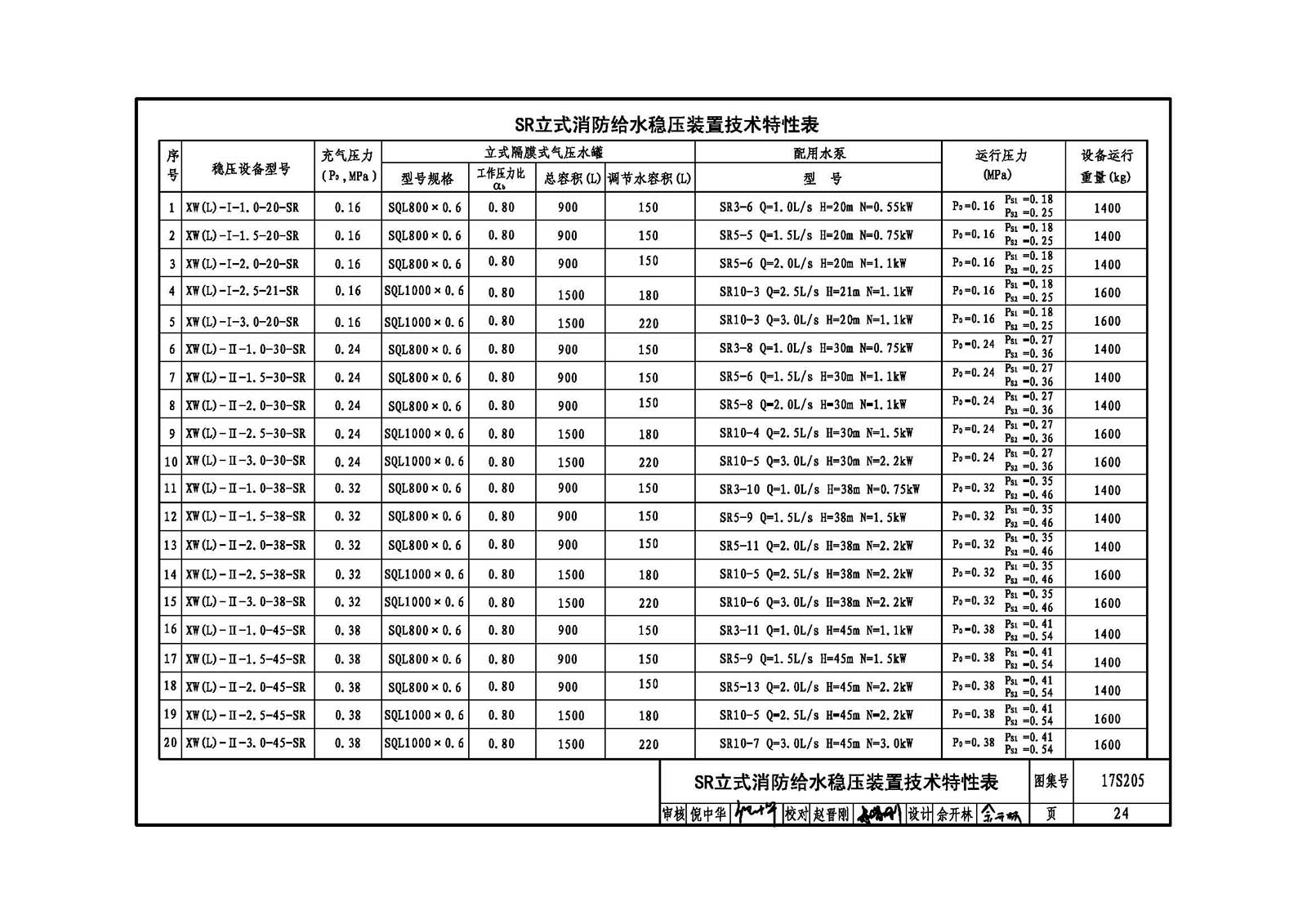

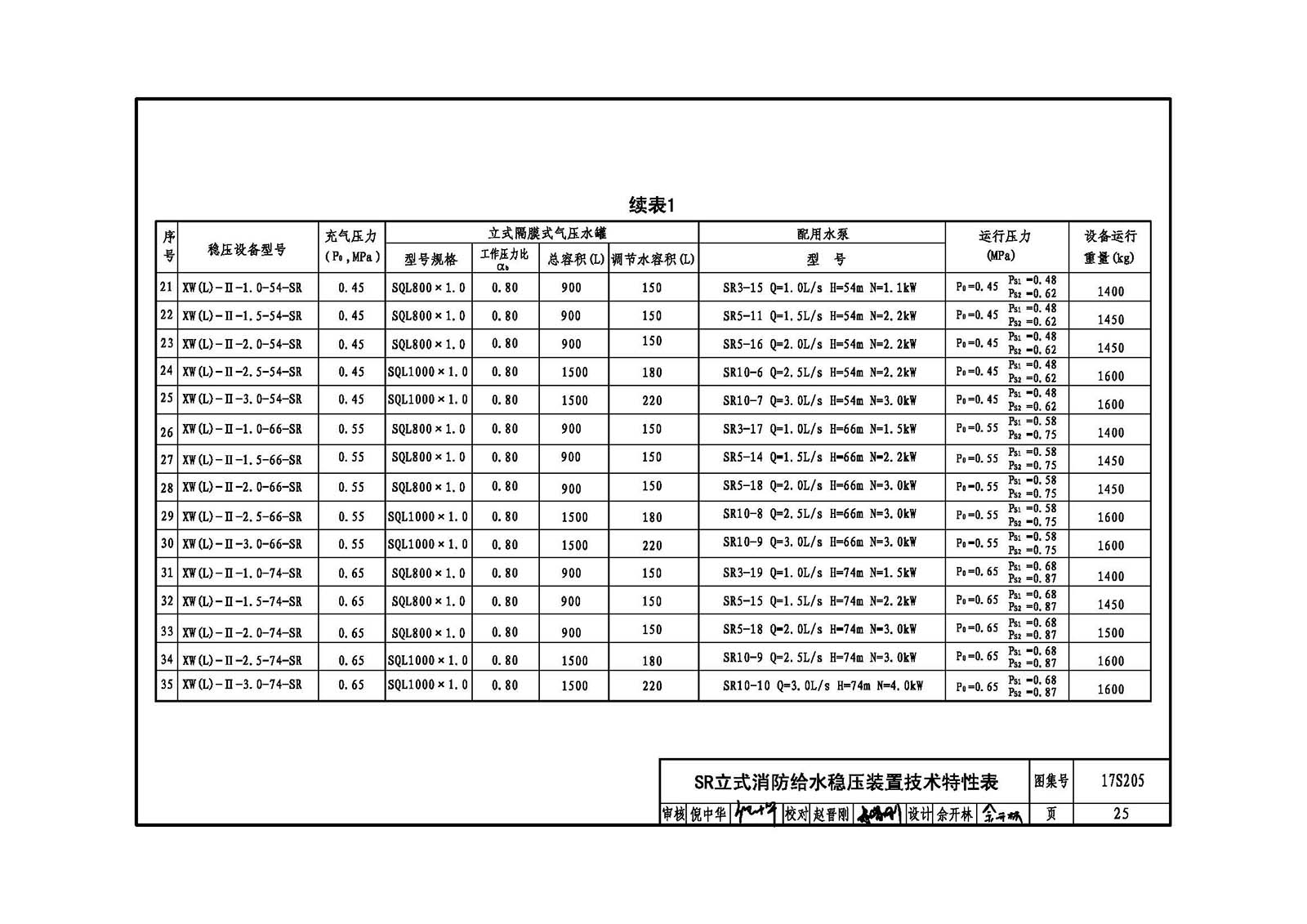

| SR立式消防給水穩壓裝置技術特性表 | 24 |
| 箱泵一體化消防穩壓供水機組 | |
| WXB-12箱泵一體化消防穩壓供水機組 | 27 |
| WXB-18箱泵一體化消防穩壓供水機組(雙) | 28 |
| WXB-18箱泵一體化消防穩壓供水機組(單) | 29 |
| WXB-36箱泵一體化消防穩壓供水機組(雙) | 30 |
| WXB-36箱泵一體化消防穩壓供水機組(單) | 31 |
| WXB-50箱泵一體化消防穩壓供水機組 | 32 |
| WXB-100箱泵一體化消防穩壓供水機組 | 33 |

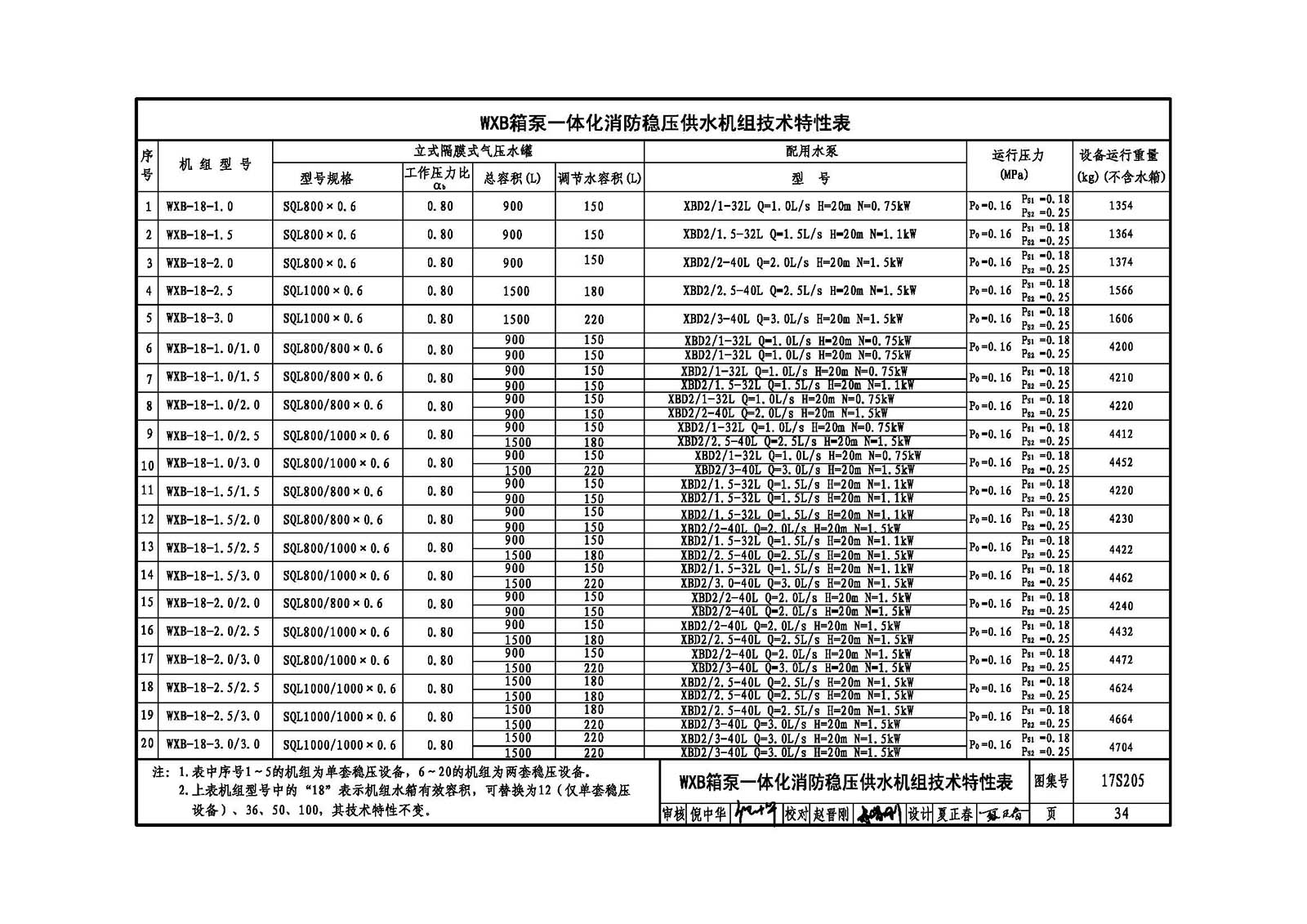

| WXB型箱泵一體化消防穩壓供水機組技術特性表 | 34 |
| W(S)箱泵一體化消防穩壓供水機組(雙) | 35 |
| W(S)箱泵一體化消防穩壓供水機組(單) | 36 |
| W(S)型箱泵一體化消防穩壓供水機組技術特性表 | 31 |
| 消防給水穩壓設備基礎圖 | 38 |
