18GL102：綜合管廊工程BIM應用
- 圖集編號
- 18GL102
- 圖集名稱
- 綜合管廊工程BIM應用
- 定價
- 47.00 元
- 開本
- 16 開
- 主編單位
- 上海市政工程設計研究總院（集團）有限公司
- 中國二十冶（集團）有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集為城市綜合管廊專項系列標準設計內容之一。本圖集標準設計以工程實踐為基礎，以主編單位BIM技術在綜合管廊項目成功運用為依托，梳理普適通用的框架與標準，以要點及注意事項為內容的方式進行編制。主要內容：模型拆分；模型單元庫；模型編碼；BIM應用一般規定；BIM設計階段、施工階段、運維階段的應用要點。鑒于現階段綜合管廊技術與BIM技術相關標準的匱乏，BIM技術在綜合管廊建設過程中的應用仍在探索，編制相關標準設計圖集編制尚屬首次，其編制思路與原則與傳統標準設計不同，主要以表格、圖片的方式編制。為綜合管廊BIM技術應用提供參考解決方案。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 模型拆分 | |

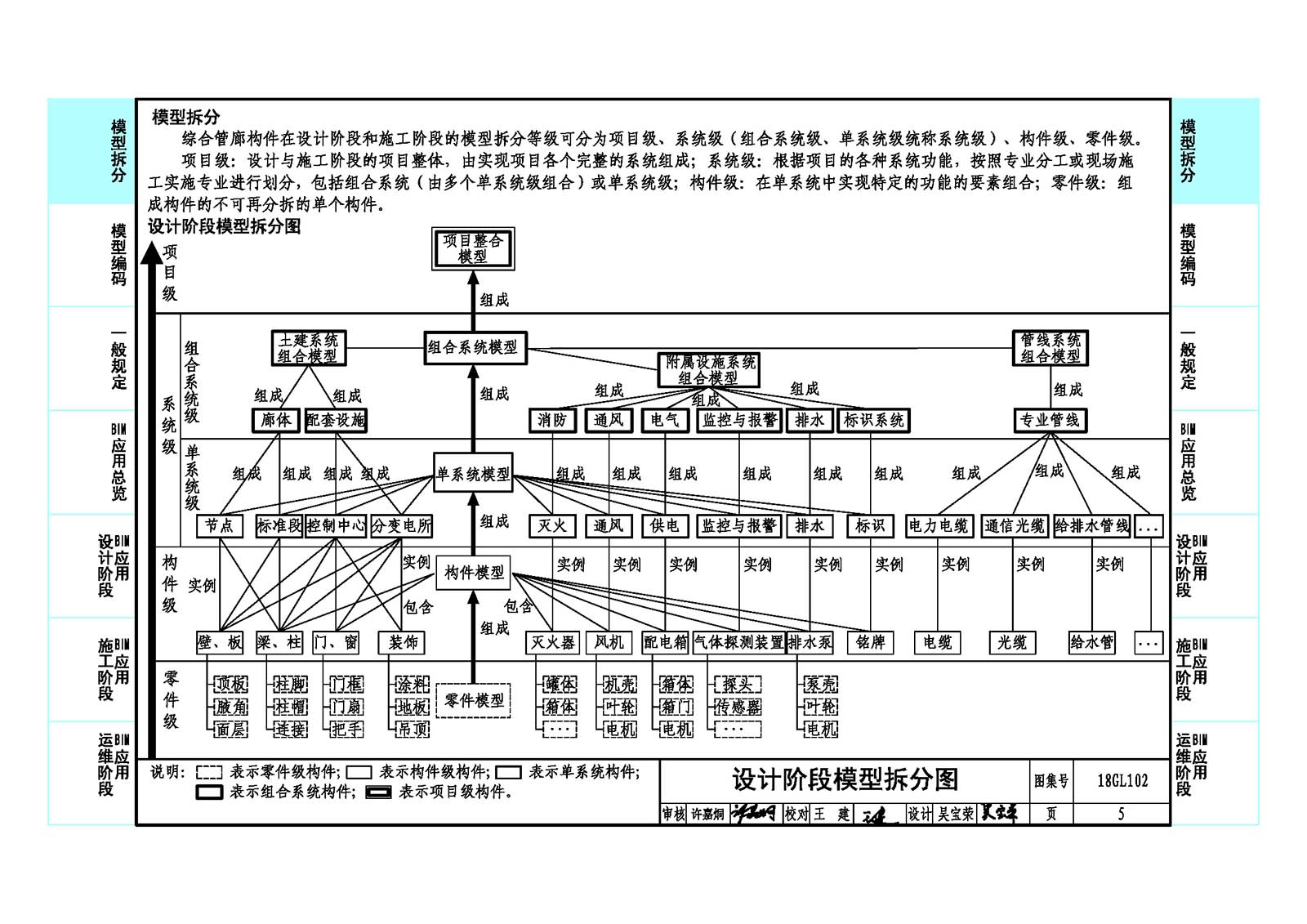

| 設計階段模型拆分圖 | 5 |
| 施工階段模型拆分圖 | 6 |
| 模型單元庫 | 7 |
| 模型編碼 | |
| 編碼規則 | 14 |
| 組合系統模型編碼表 | 15 |

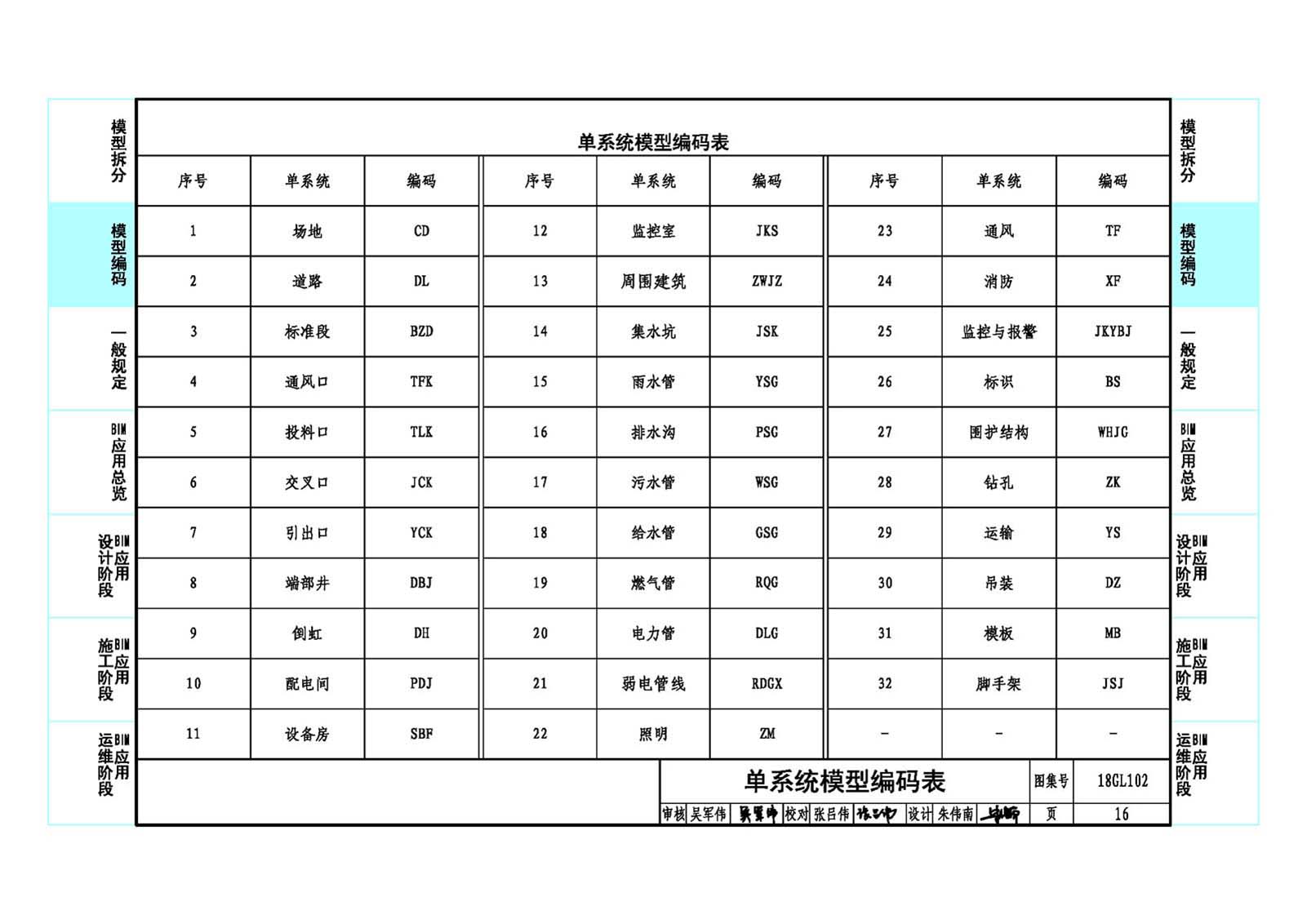

| 單系統模型編碼表 | 16 |
| 構件級模型單元編碼表 | 17 |
| BIM應用一般規定 | |

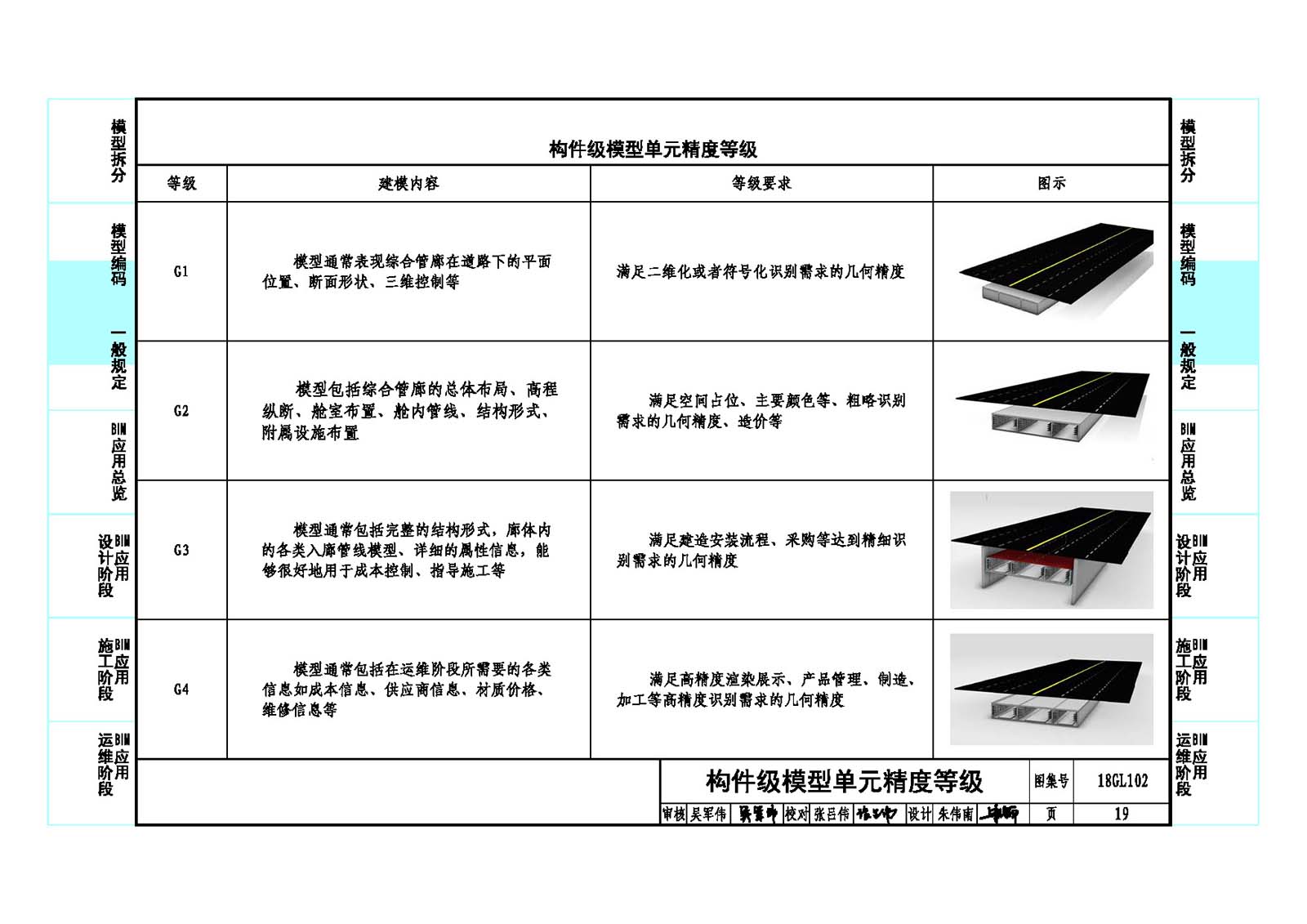

| 構件級模型單元精度等級 | 19 |
| 構件級模型單元信息深度等級 | 20 |
| 模型單元的精度與信息深度表 | 21 |
| BIM交付物 | 23 |

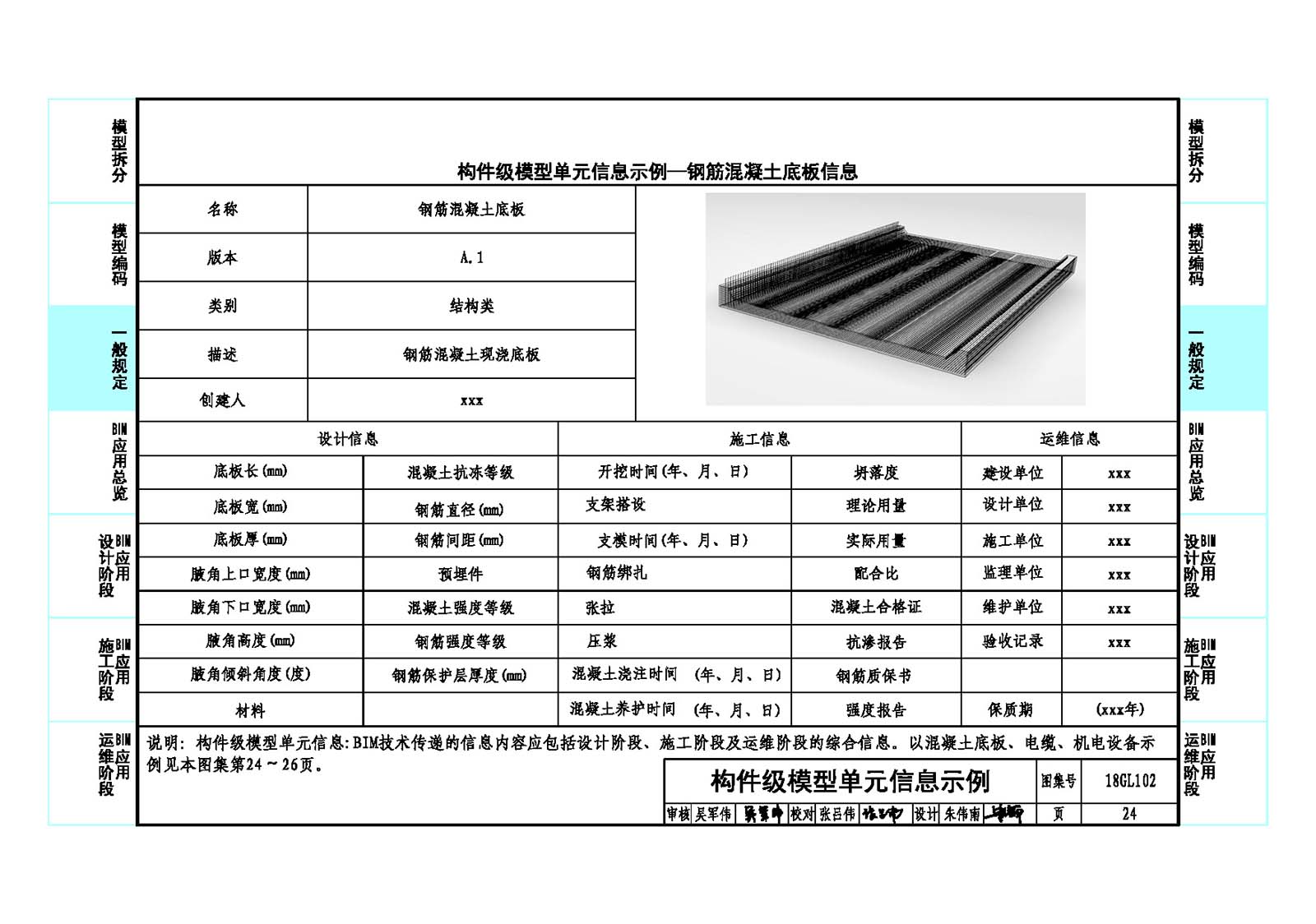

| 構件級模型單元信息示例 | 24 |
| BIM應用 | |
| BIM應用總覽 | 27 |

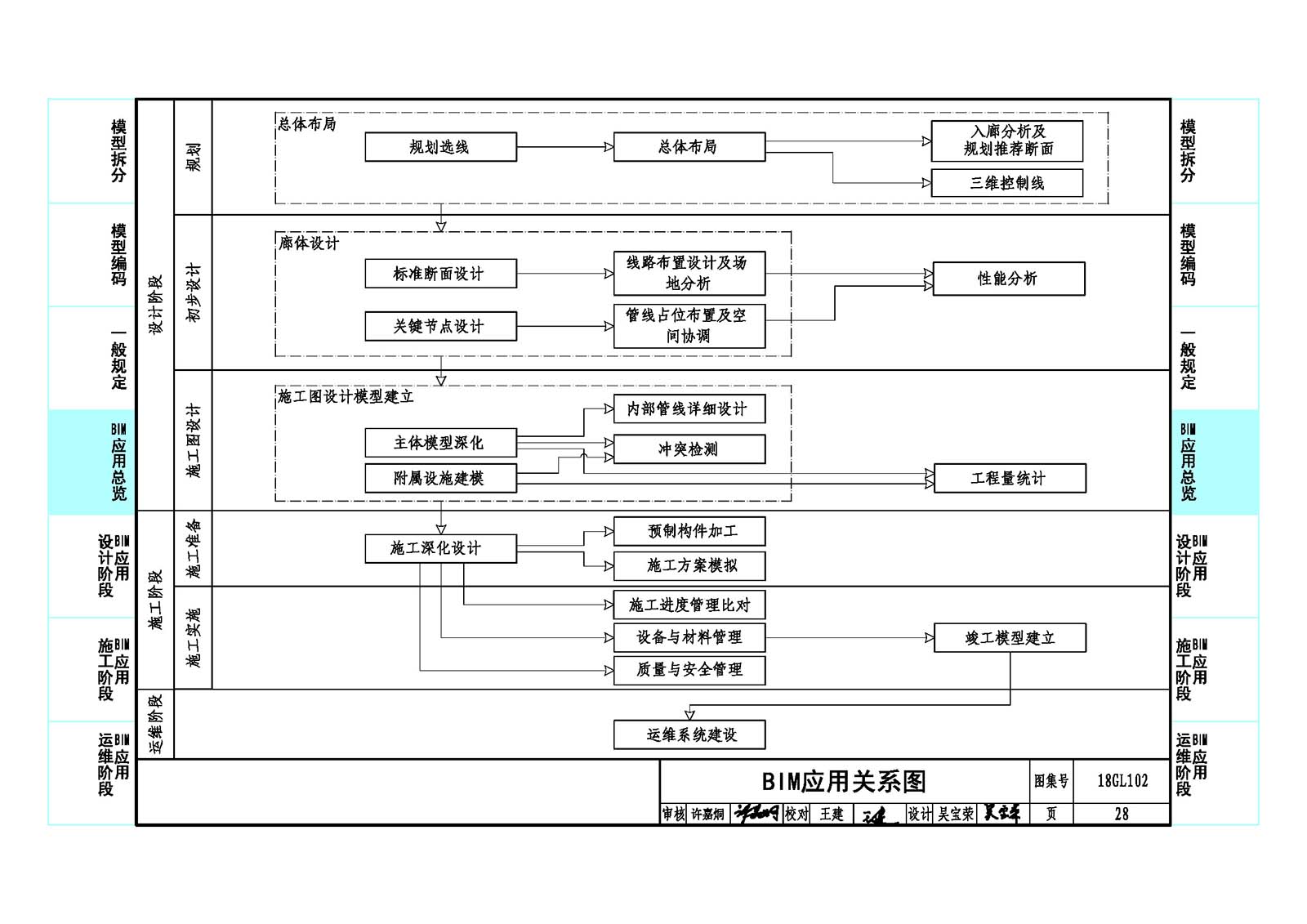

| BIM應用關系圖 | 28 |
| 設計階段BIM應用點 | |
| 總體布局 | 29 |
| 廊體設計 | 31 |
| 性能分析 | 33 |
| 施工圖設計模型建立 | 35 |

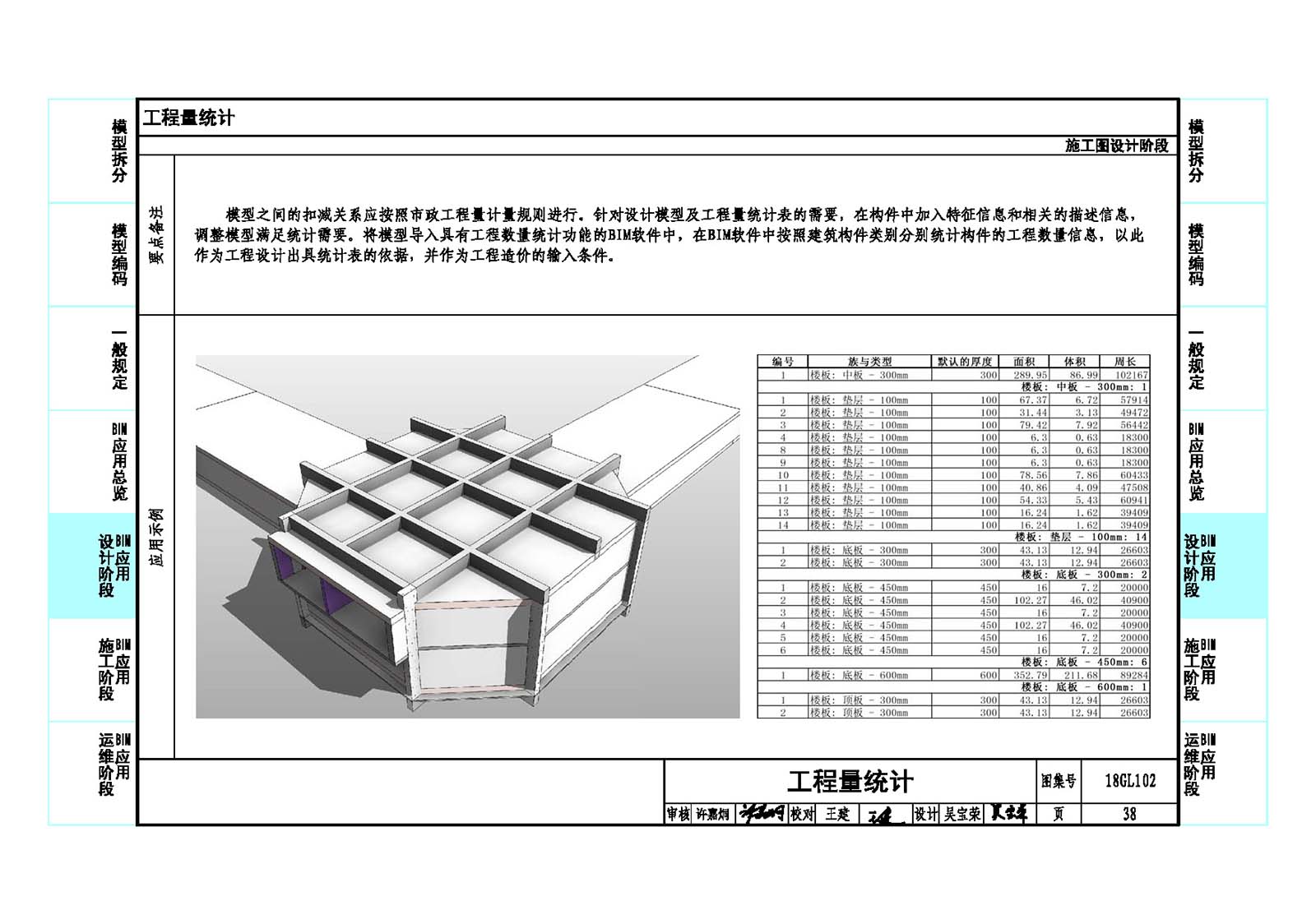

| 工程量統計 | 37 |
| 施工階段BIM應用點 | |
| 施工深化設計 | 39 |
| 構件預制裝配 | 41 |
| 施工方案模擬 | 43 |
| 施工進度管理 | 45 |
| 設備與材料管理 | 47 |
| 質量與安全管理 | 49 |

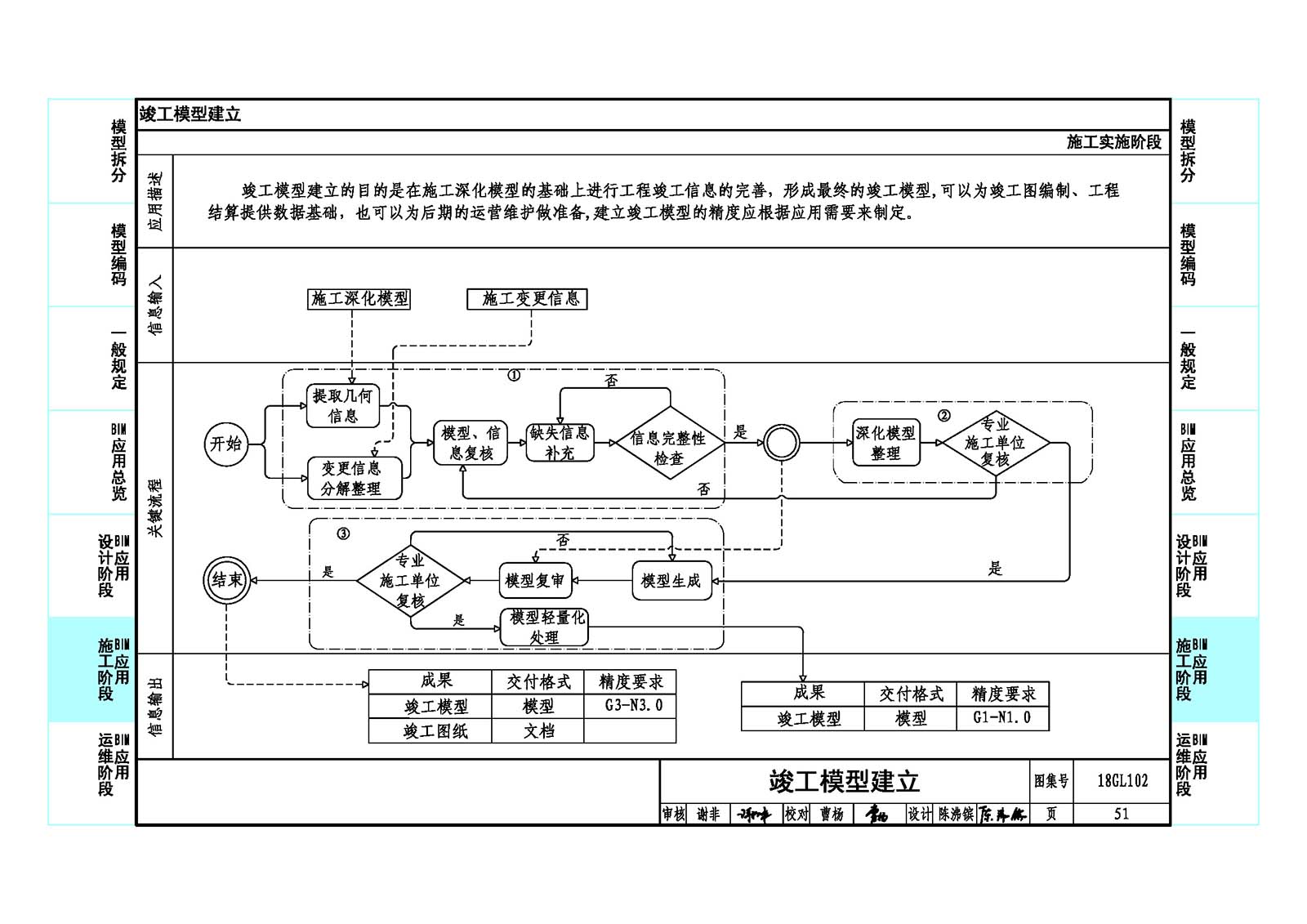

| 竣工模型建立 | 51 |
| 運維階段BIM應用點 | |
| 運維系統建設 | 53 |
