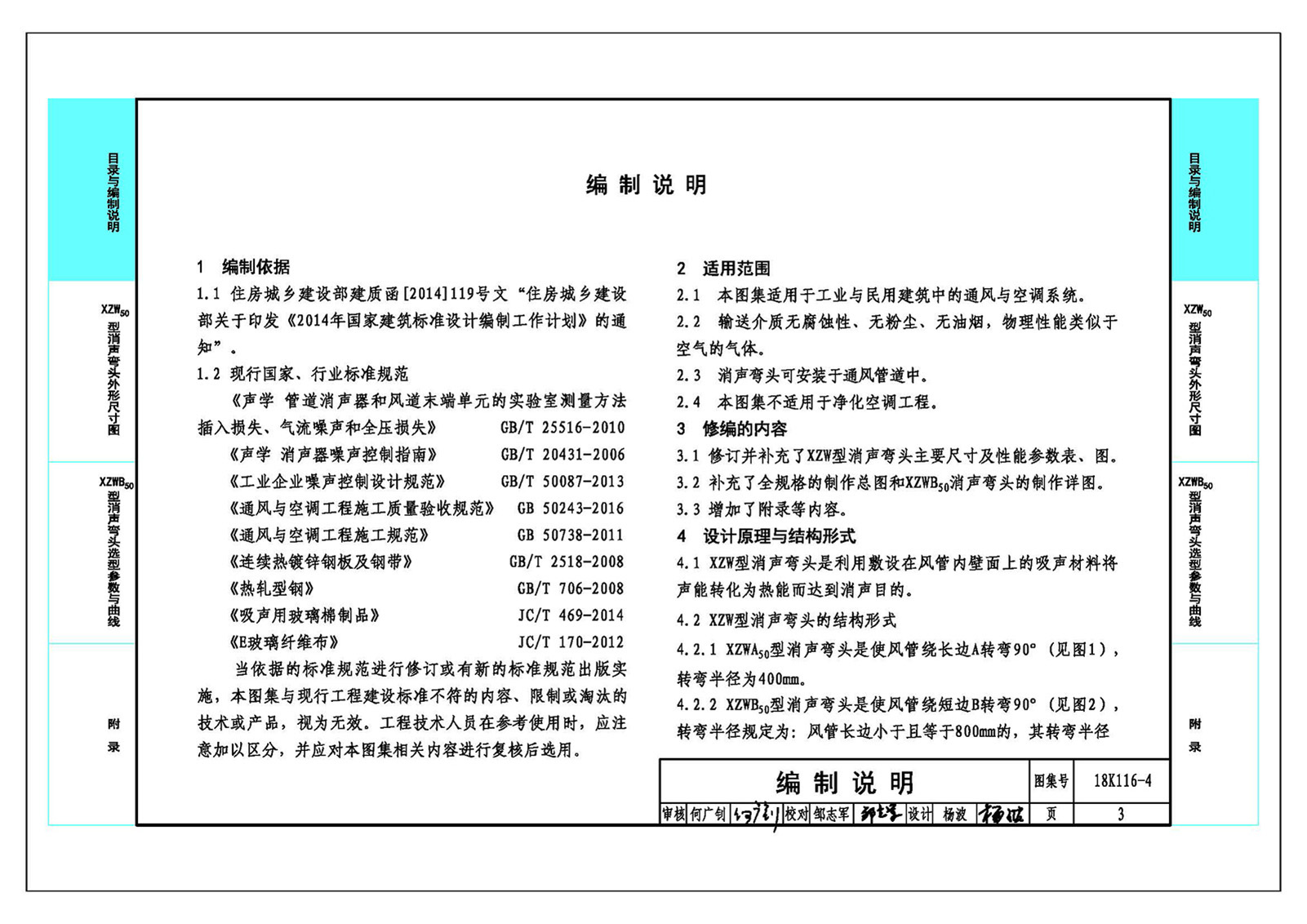

本圖集為修編圖集，替代97K130-1（ZW型消聲彎管部分），本圖集分選用分冊和制作分冊。

        本圖集適用于新建、改建、擴建的工業與民用建筑中的通風、空調系統。輸送介質無腐蝕性、無粉塵、無油煙，物理性能類似于空氣的氣體。

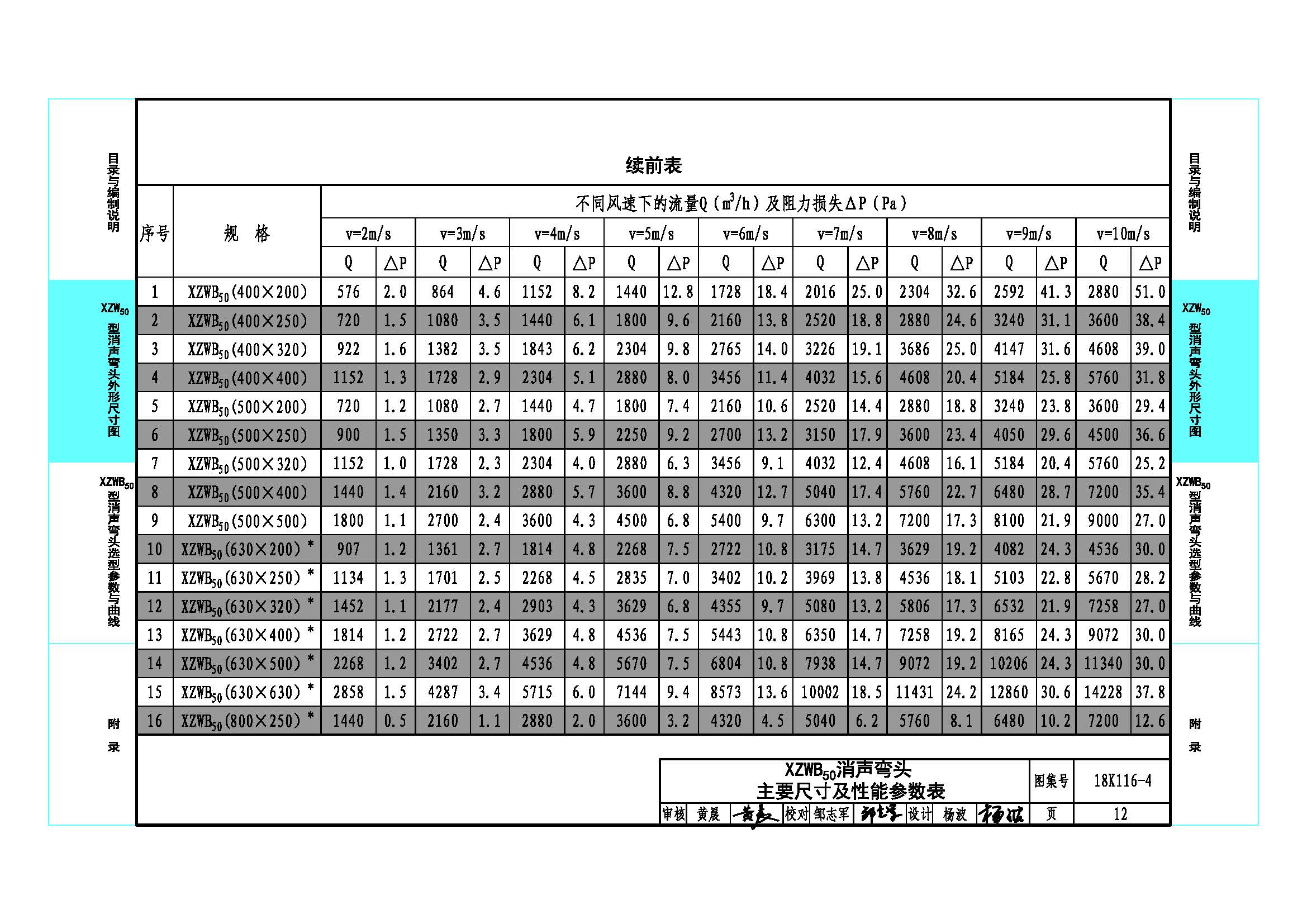

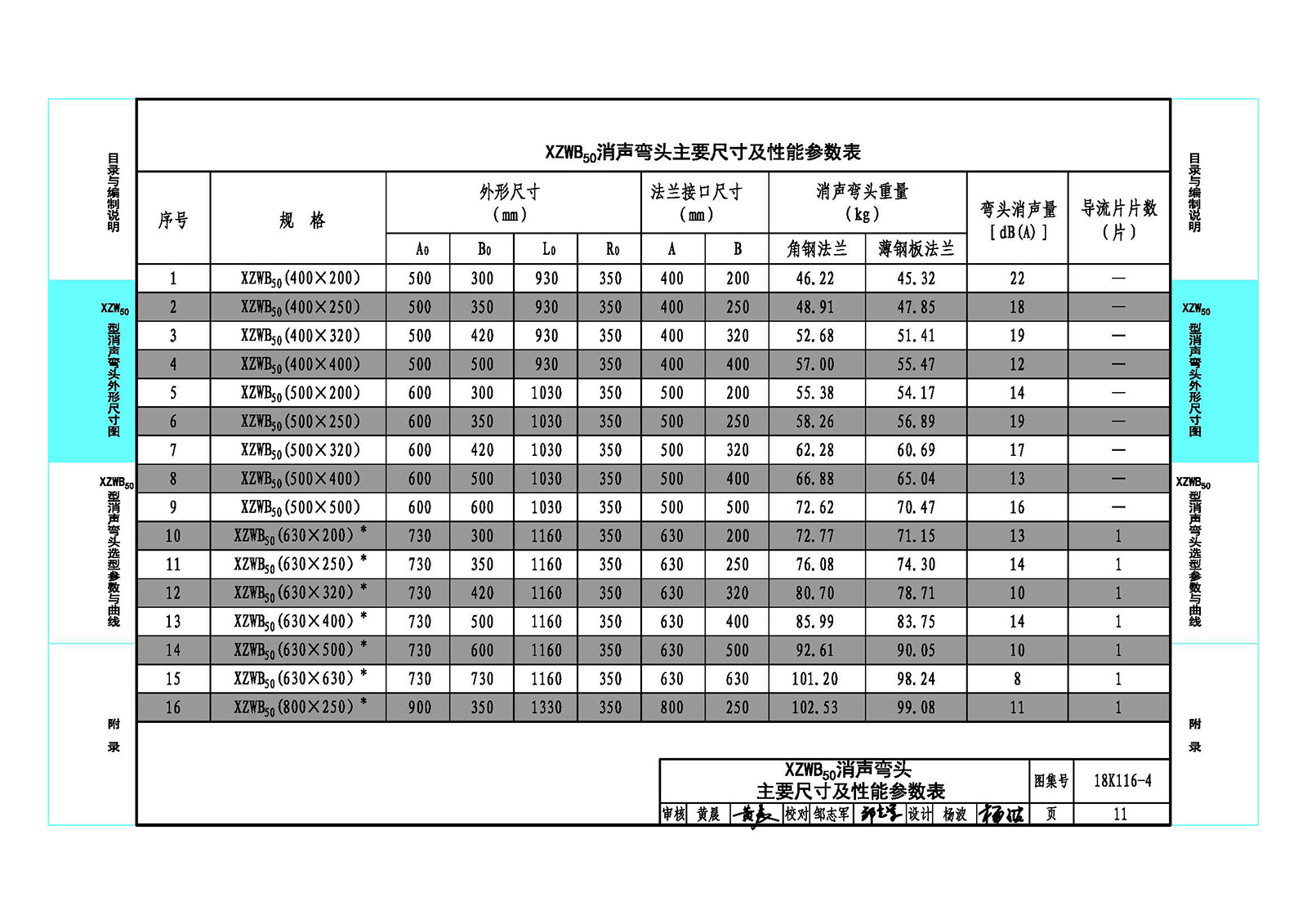

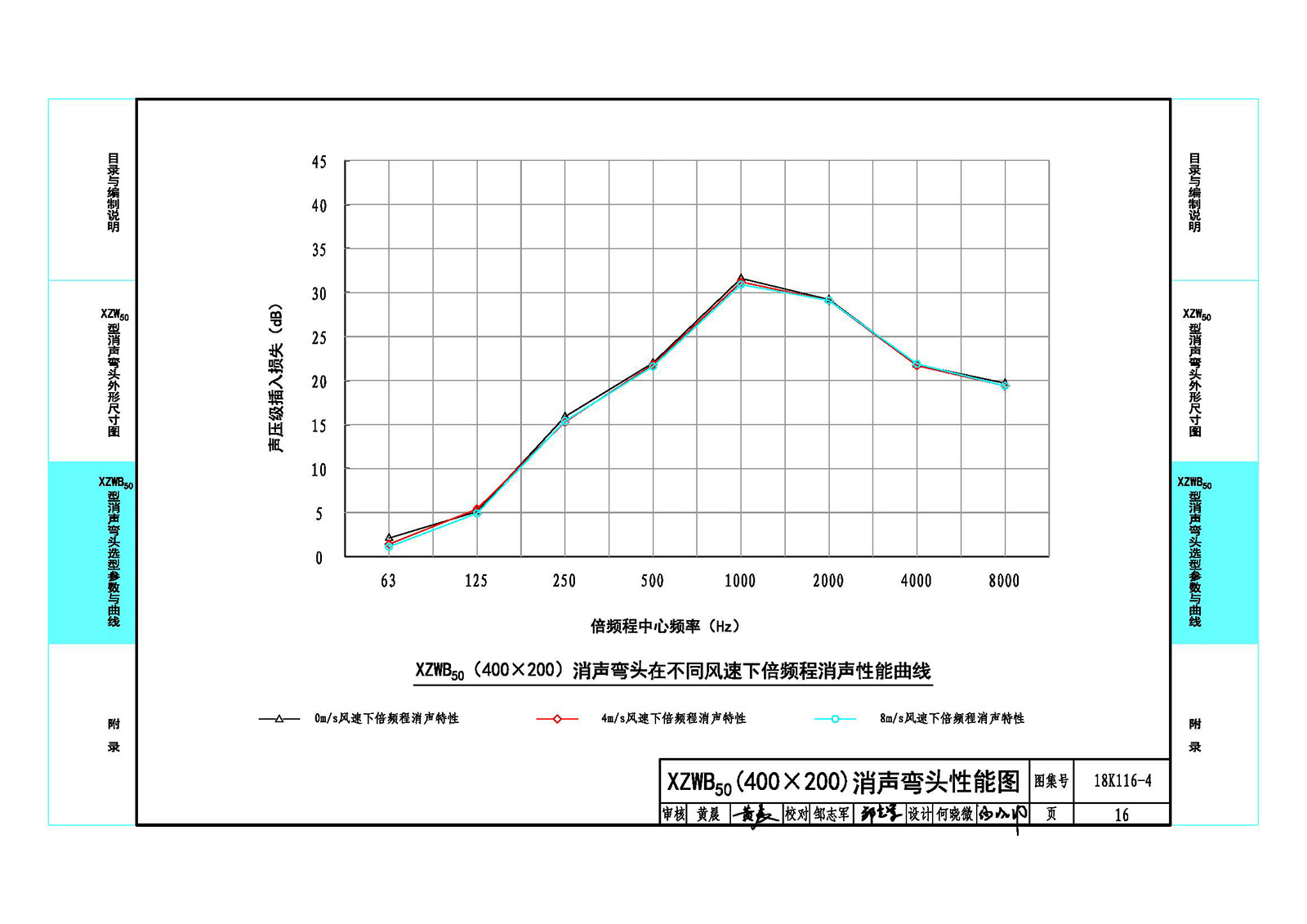

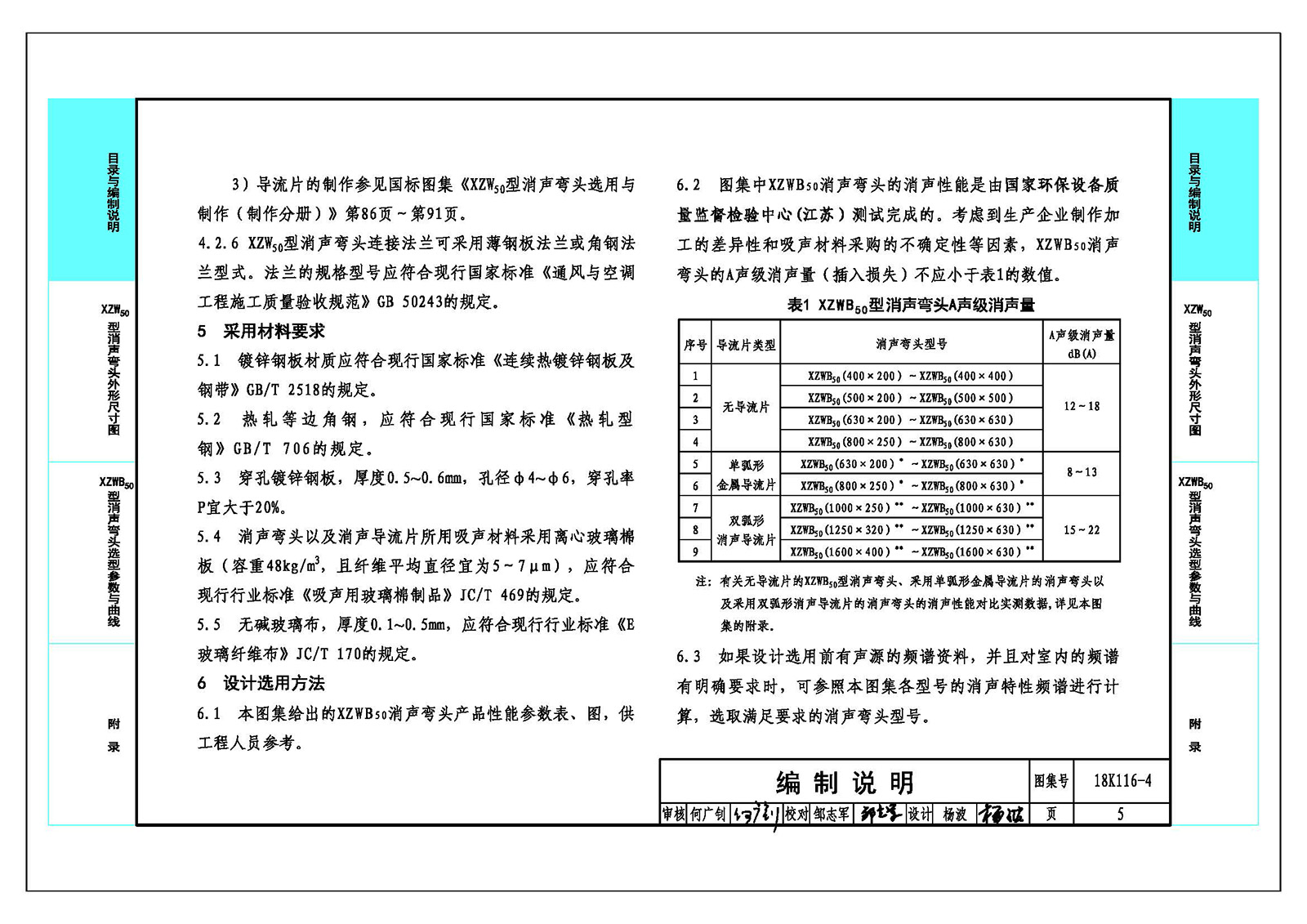

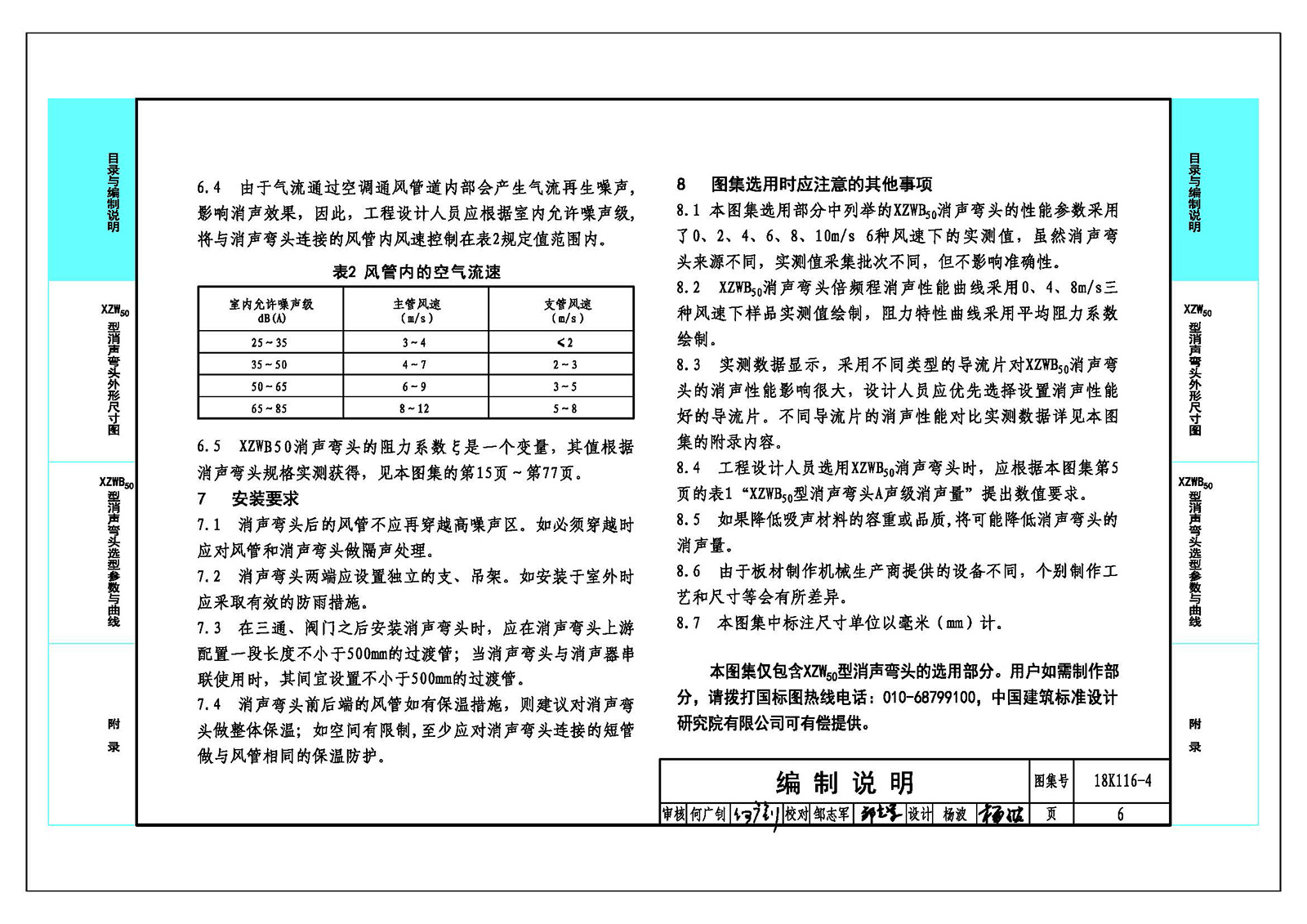

圖集主要內容包含XZW50型消聲彎頭的選用和制作兩個分冊。選用分冊含編制說明、XZWB50型消聲彎頭外形尺寸圖、外形尺寸及性能參數表以及消聲器性能曲線。制作分冊則由XZW50型消聲彎頭構造圖、XZWA50型和XZWB50型消聲彎頭制作總圖、XZWB50型消聲彎頭零部件詳圖和構造節點詳圖等組成。消聲彎頭規格從最小400×200mm至最大1600×630mm，共計32種。

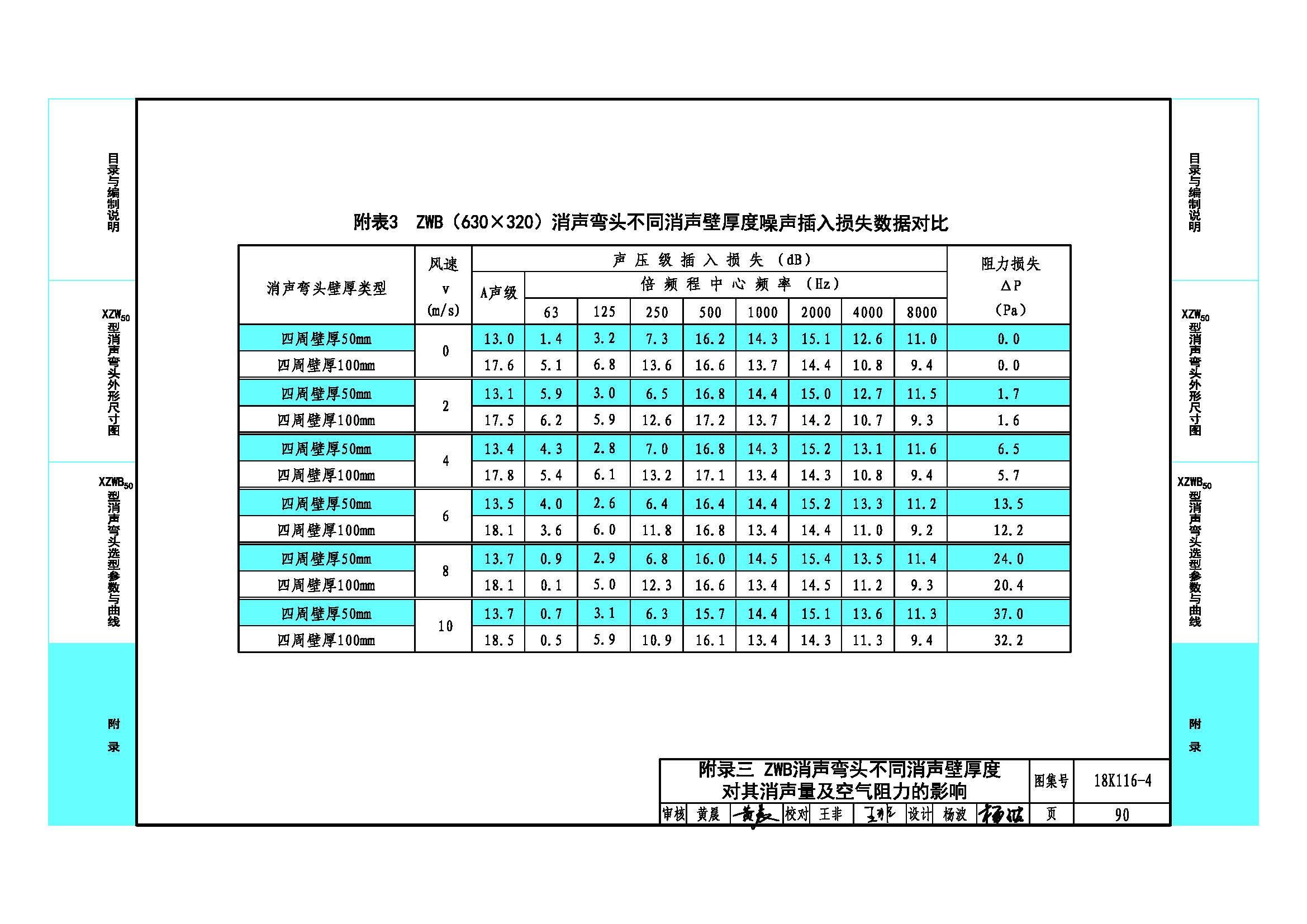

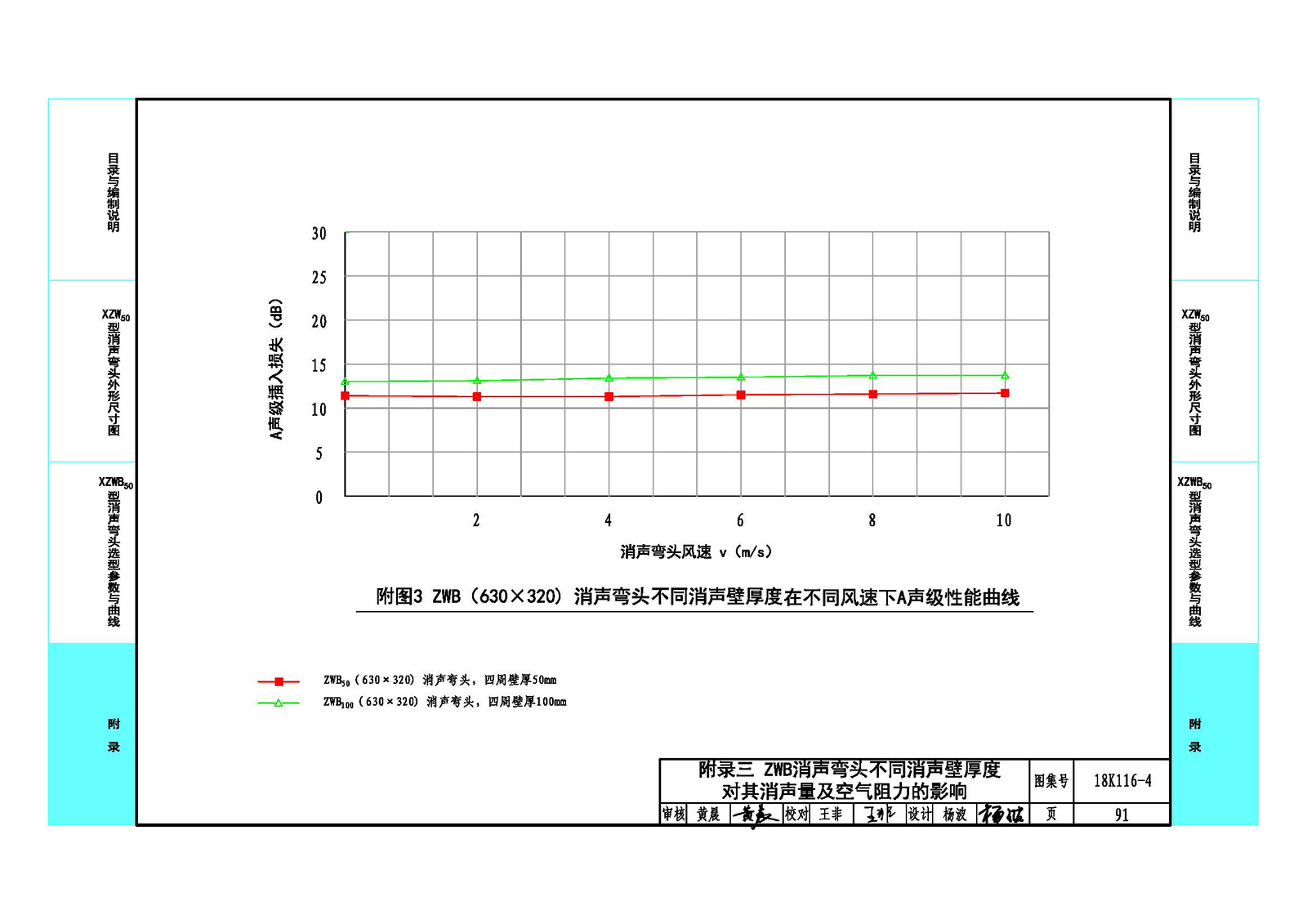

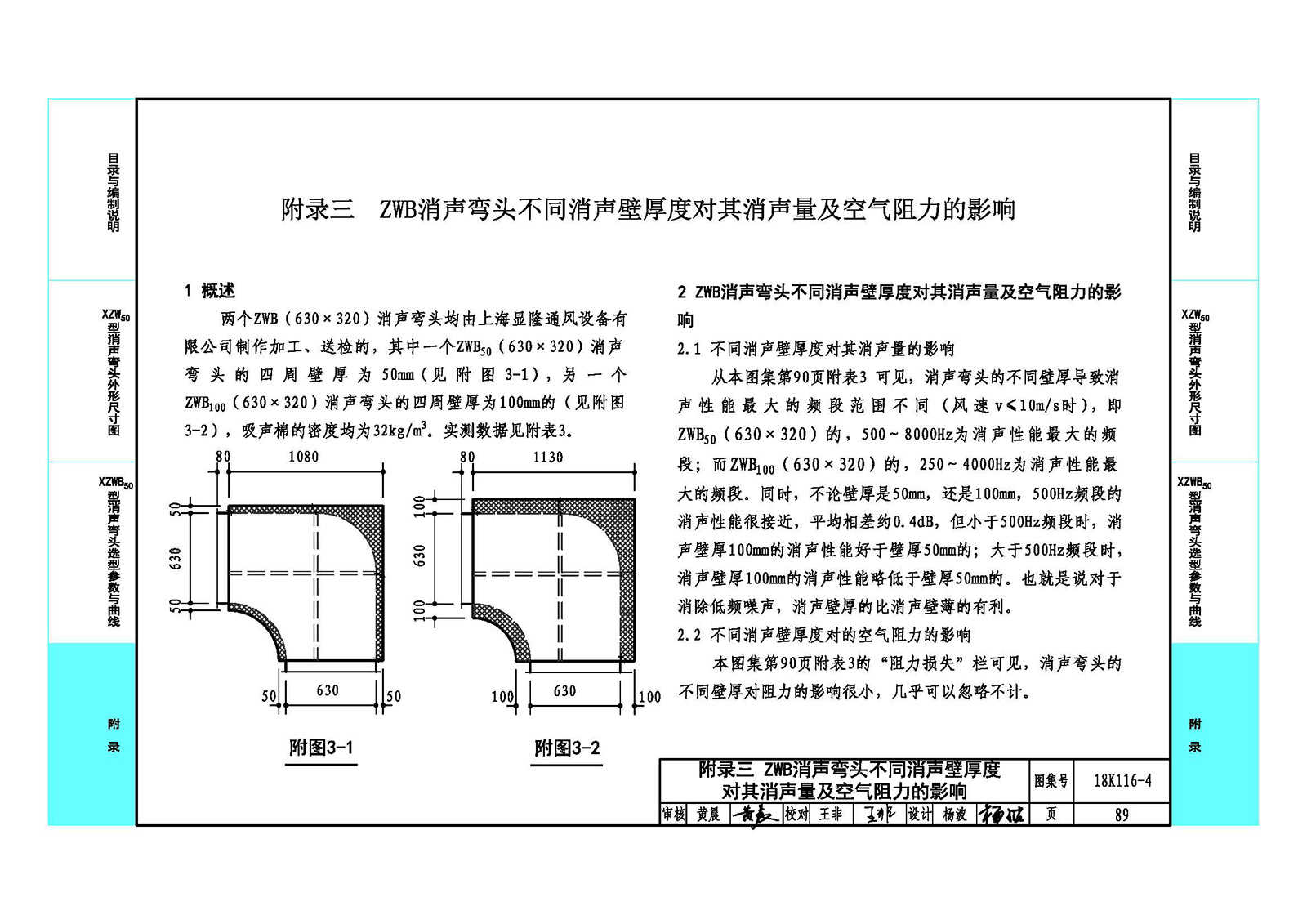

        圖集特點：對每種規格的XZWB50型消聲彎頭進行了逐一測試，且測試工作是在有國家資質認可的試驗臺上完成的，因此圖集中給出的消聲彎頭性能參數、曲線完整可靠?？紤]到生產企業制作加工的差異性，消聲棉采購的不確定性等因素，圖集給出了設計人員選用的推薦值。同時，主編單位將消聲彎頭單面穿孔板和雙面穿孔板的消聲導流片的對比試驗、630和800系列消聲彎頭采用金屬板導流片或消聲導流片以及無導流片的對比試驗、以及消聲彎頭四壁吸聲材料厚度100mm的實測數據整理后放入附錄中，供圖集使用者參考。
