17X401：工業電視系統設計與安裝
- 圖集編號
- 17X401
- 圖集名稱
- 工業電視系統設計與安裝
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 中冶京誠工程技術有限公司
內容簡介
本圖集適用于工業建筑中工業電視系統工程的設計與安裝。
圖集內容包括工業電視系統架構、針對不同信號傳輸方式的系統框圖、各種類型攝像機及防護罩結構、工業電視系統主要設備安裝、監控室的設備布置示意、線路敷設以及系統供電等，可指導設計人員合理設計工業電視系統，并給出了正確的安裝做法，從而保證工業電視系統的設計與施工質量。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 圖形及文字符號 | 5 |
| 模擬工業電視系統 | 6 |
| 數字(網絡)工業電視系統 | 7 |

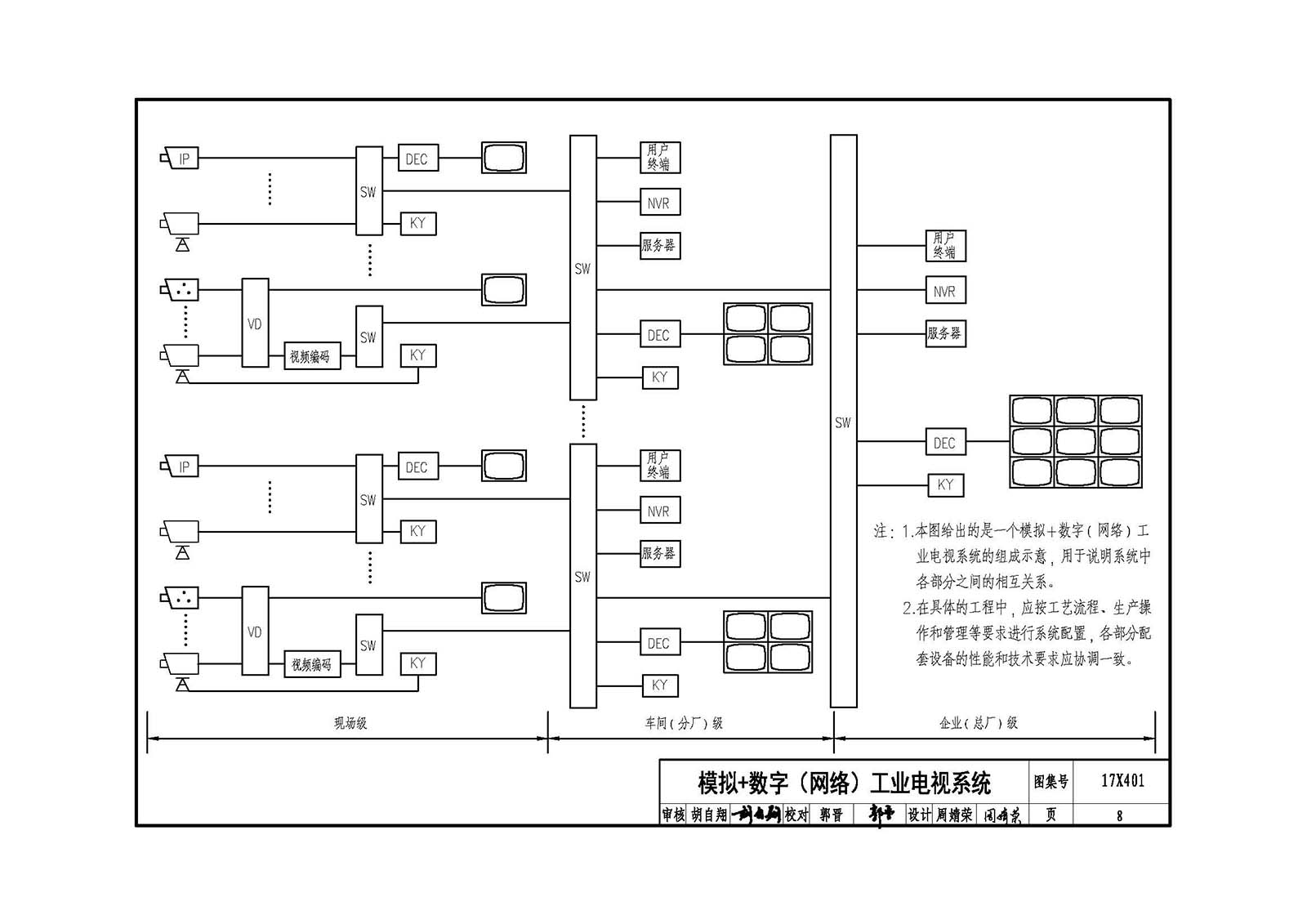

| 模擬+數字(網絡)工業電視系統 | 8 |
| 有線傳輸方式系統框圖 | 9 |
| 無線傳輸方式系統框圖 | 10 |
| 工業電視系統類型(一) | 11 |
| 工業電視系統類型(二) | 12 |
| 工業電視系統類型(三) | 13 |
| 攝像機安裝位置用戶表(示例) | 14 |
| 工業電視系統圖像質量指標 | 15 |
| 攝像機鏡頭的選擇(一) | 16 |
| 攝像機鏡頭的選擇(二) | 17 |
| 防塵型防護罩結構示意圖 | 18 |
| 風冷型防護罩結構示意圖 | 19 |
| 水冷、風冷型防護罩結構示意圖 | 20 |
| 針孔型防護罩結構示意圖 | 21 |
| 防爆型防護罩結構示意圖 | 22 |
| 探頭式高溫工業電視結構示意圖 | 23 |
| 探頭式高溫工業電視孔壁開孔 | 24 |
| 爐壁式高溫工業電視結構示意圖(一) | 25 |
| 爐壁式高溫工業電視結構示意圖(二) | 26 |
| 爐壁式高溫工業電視結構示意圖(三) | 27 |
| 攝像機側裝示意圖 | 28 |
| 攝像機落地式安裝架示意圖 | 29 |
| 攝像機檢修平臺安裝示意圖 | 30 |

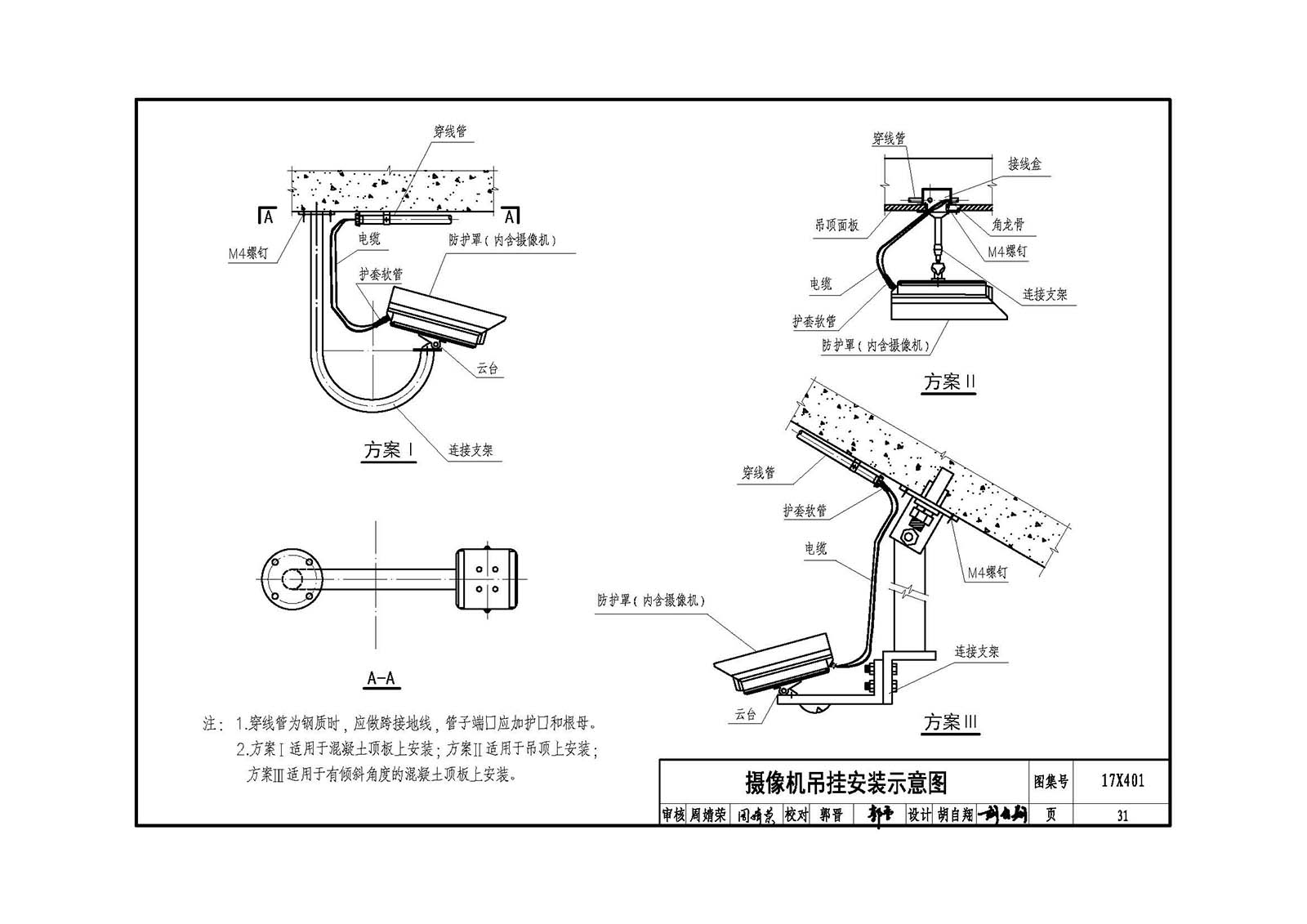

| 攝像機吊掛安裝示意圖 | 31 |
| 監視器吊掛安裝示意圖 | 32 |
| 監視器操作臺上安裝示意圖 | 33 |
| 電視墻結構示意圖 | 34 |
| 電視柜結構示意圖 | 35 |
| 現場級監控室設備布置示意圖 | 36 |
| 車間（分廠）級監控室設備布置示意圖 | 37 |
| 企業（總廠）級監控室設備布置示意圖 | 38 |
| 傳輸方式及線纜的選型 | 39 |
| 鋼管敷設方式 | 40 |
| 金屬槽盒安裝示意 | 41 |

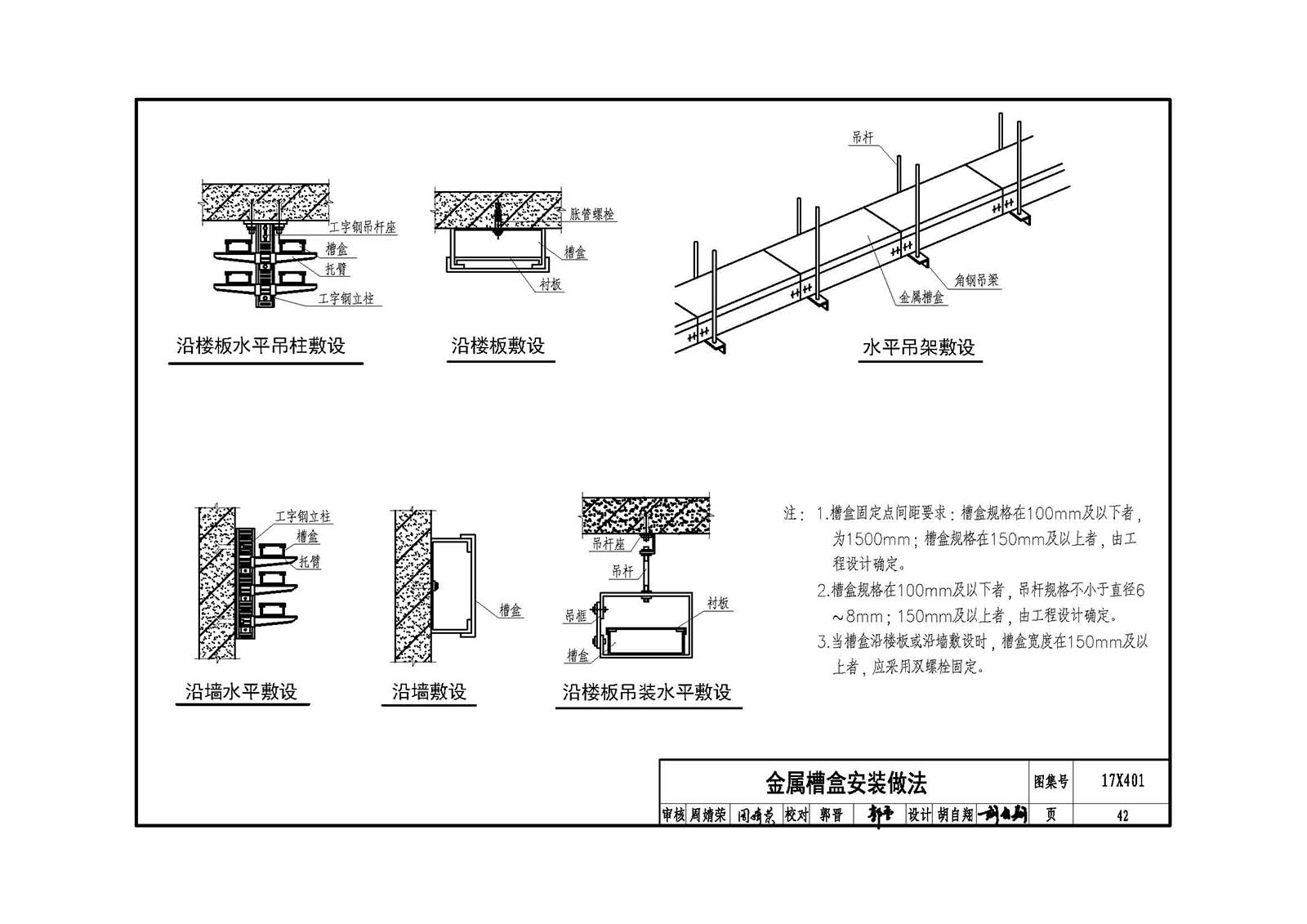

| 金屬槽盒安裝做法 | 42 |
| 鋼管穿防火墻防火做法 | 43 |
| 金屬槽盒穿防火墻防火做法 | 44 |
| 暗配管線過建筑物伸縮沉降縫時做法 | 45 |
| 吊頂內管線過伸縮沉降縫做法 | 46 |
| 集中供電系統圖 | 47 |
| 本地供電系統圖 | 48 |
| 相關技術資料 | 49 |
