20G361：預制混凝土方樁
- 圖集編號
- 20G361
- 圖集名稱
- 預制混凝土方樁
- 定價
- 51.00 元
- 開本
- 16 開
- 主編單位
- 華東建筑設計研究院有限公司
內容簡介
本圖集是對04G361《預制鋼筋混凝土方樁》的修編，本次修編增加了預應力混凝土方樁的設計、生產、選用和施工。本圖集方樁適用于抗震設防烈度8度（含8度）以下地區的一般工業與民用建筑物、構筑物的低承臺豎向基樁；鐵路、公路、橋梁、港口、市政、水利等工程的低承臺豎向基樁設計可參考使用。
圖集包括鋼筋混凝土方樁和預應力混凝土方樁兩大類樁，按照沉樁方式、接樁方法以及樁身正常使用階段的受力性能分類，分別給出了工程中常用樁型的配筋及力學性能、樁的接頭方法、樁尖做法以及樁與承臺的連接構造詳圖。
圖集內容覆蓋了預制混凝土方樁的設計、生產、運輸、施工各個環節，可供生產、設計和施工單位使用。
備注
替代04G361
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | |

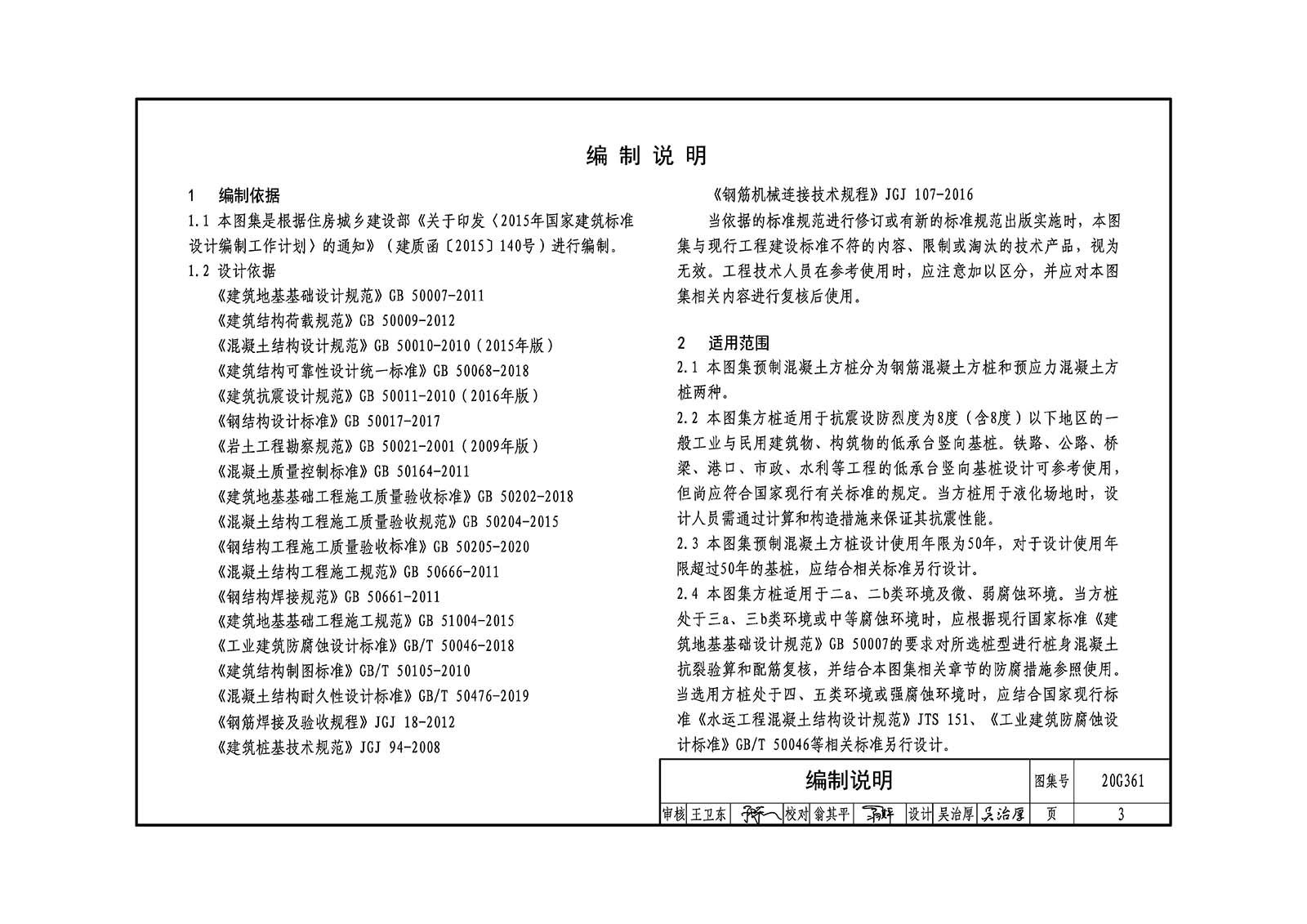

| 編制說明 | 3 |
| 預制混凝土方樁的選用 | 5 |
| 鋼筋混凝土方樁的設計 | 9 |

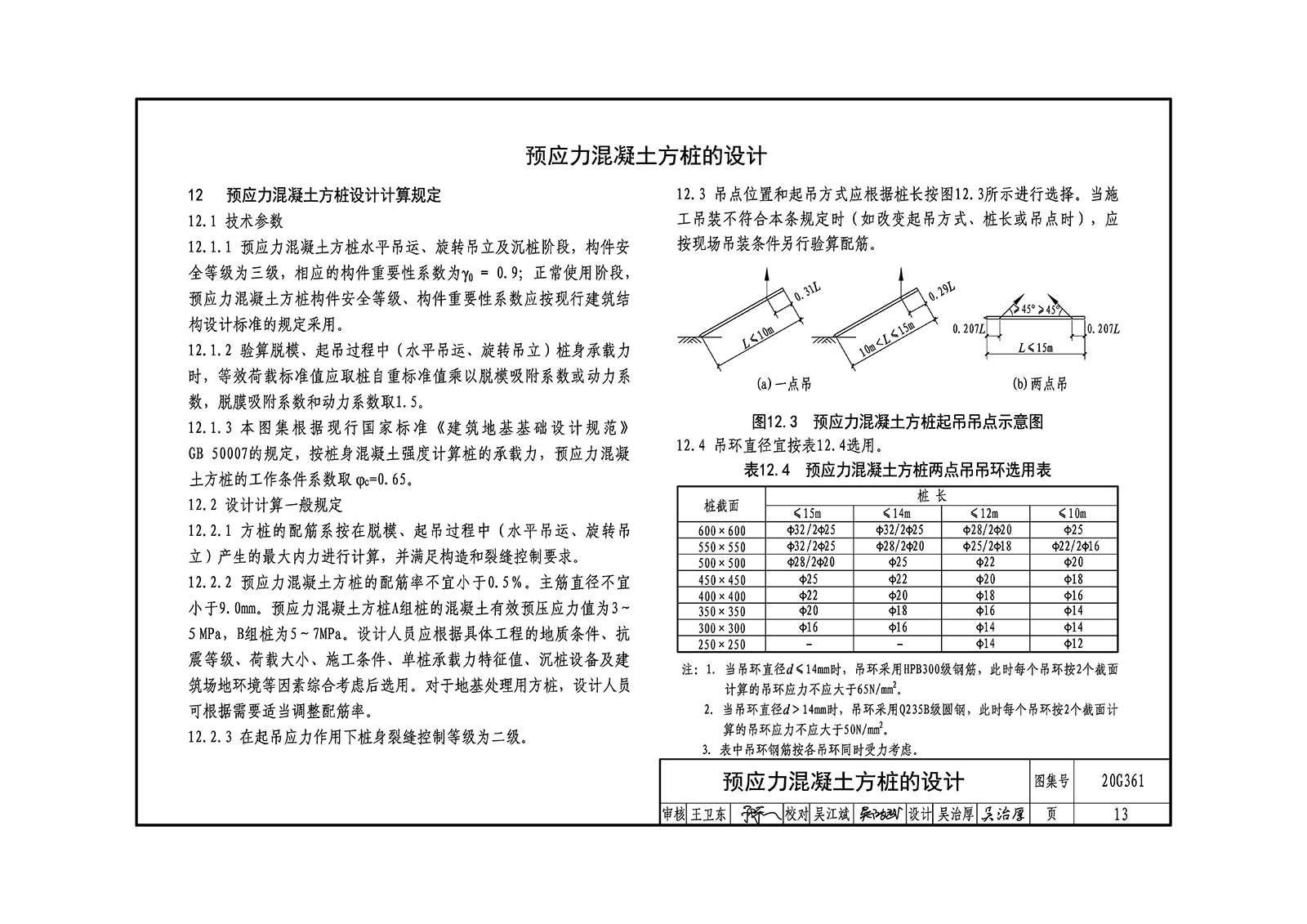

| 預應力混凝土方樁的設計 | 13 |
| 預制混凝土方樁的生產、驗收和施工 | 18 |
| 鋼筋混凝土方樁 | |
| ZH-200~500x-x x x 配筋及力學性能表 | 26 |

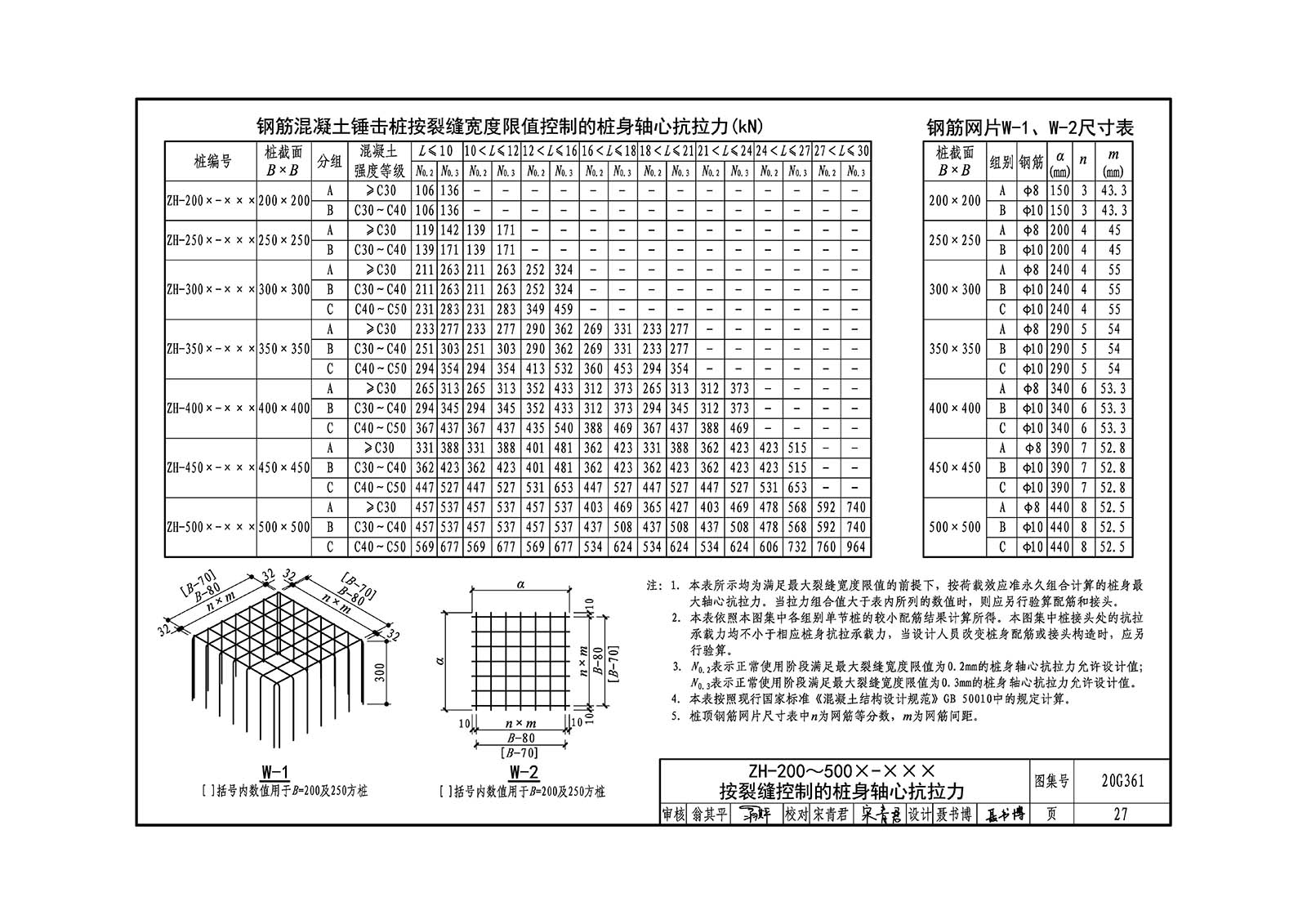

| ZH-200~500x-x x x 按裂縫控制的樁身軸心抗拉力 | 27 |
| ZH-200~500x-x x x 樁身正截面受彎承載力 | 28 |
| ZH-200~250x-x x x 配筋圖 | 29 |

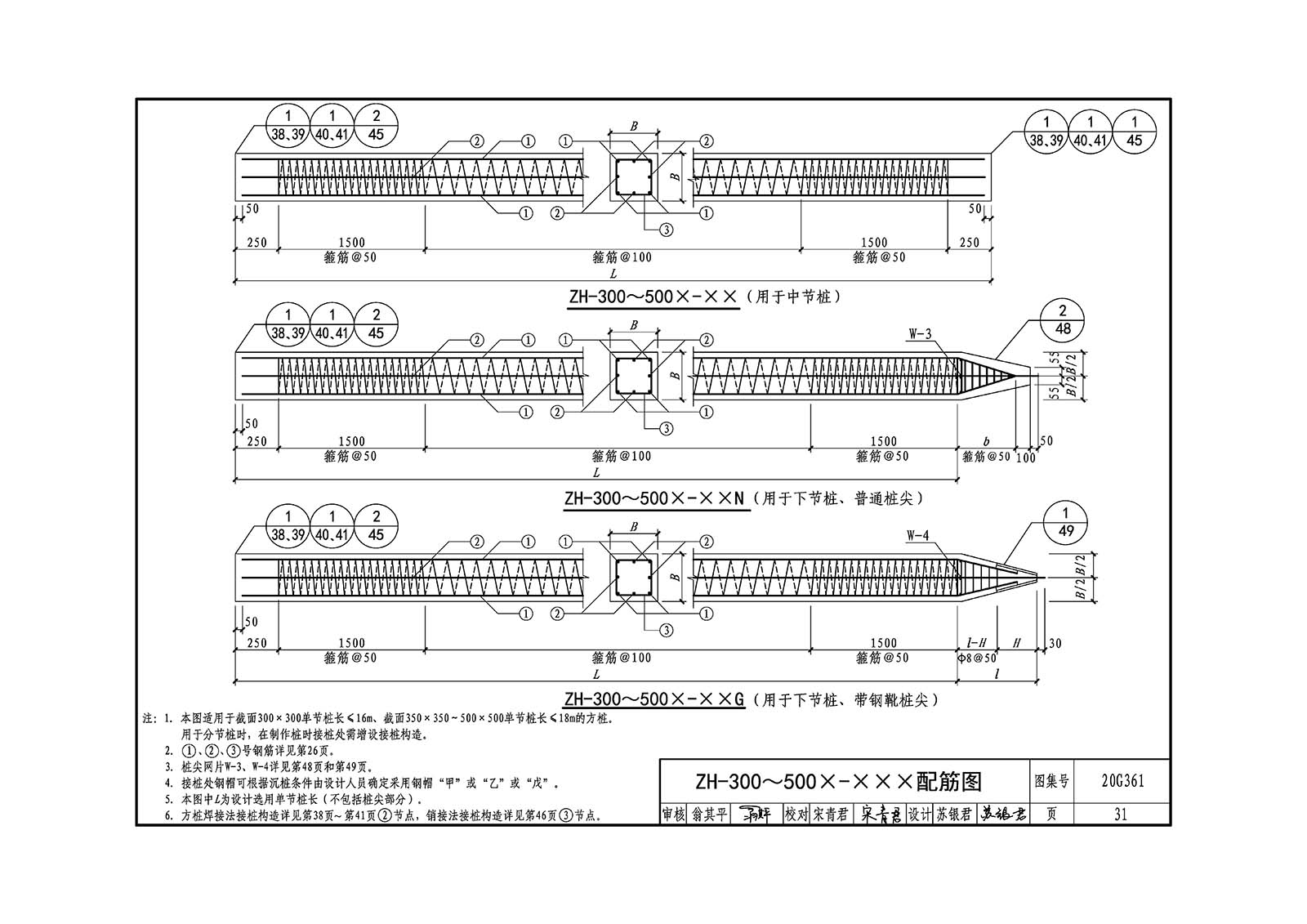

| ZH-300~500x-x x x 配筋圖 | 30 |
| AZH-200~500x-x x x 配筋及力學性能表 | 32 |
| AZH-200~500x-x x x 按裂縫控制的樁身軸心抗拉力 | 33 |
| AZH-200~500x-x x x 樁身正截面受彎承載力 | 34 |
| AZH-200~250x-x x x 配筋圖 | 35 |
| AZH-300~500x-x x x 配筋圖 | 36 |
| 焊接法鋼帽甲-連接A詳圖 | 38 |

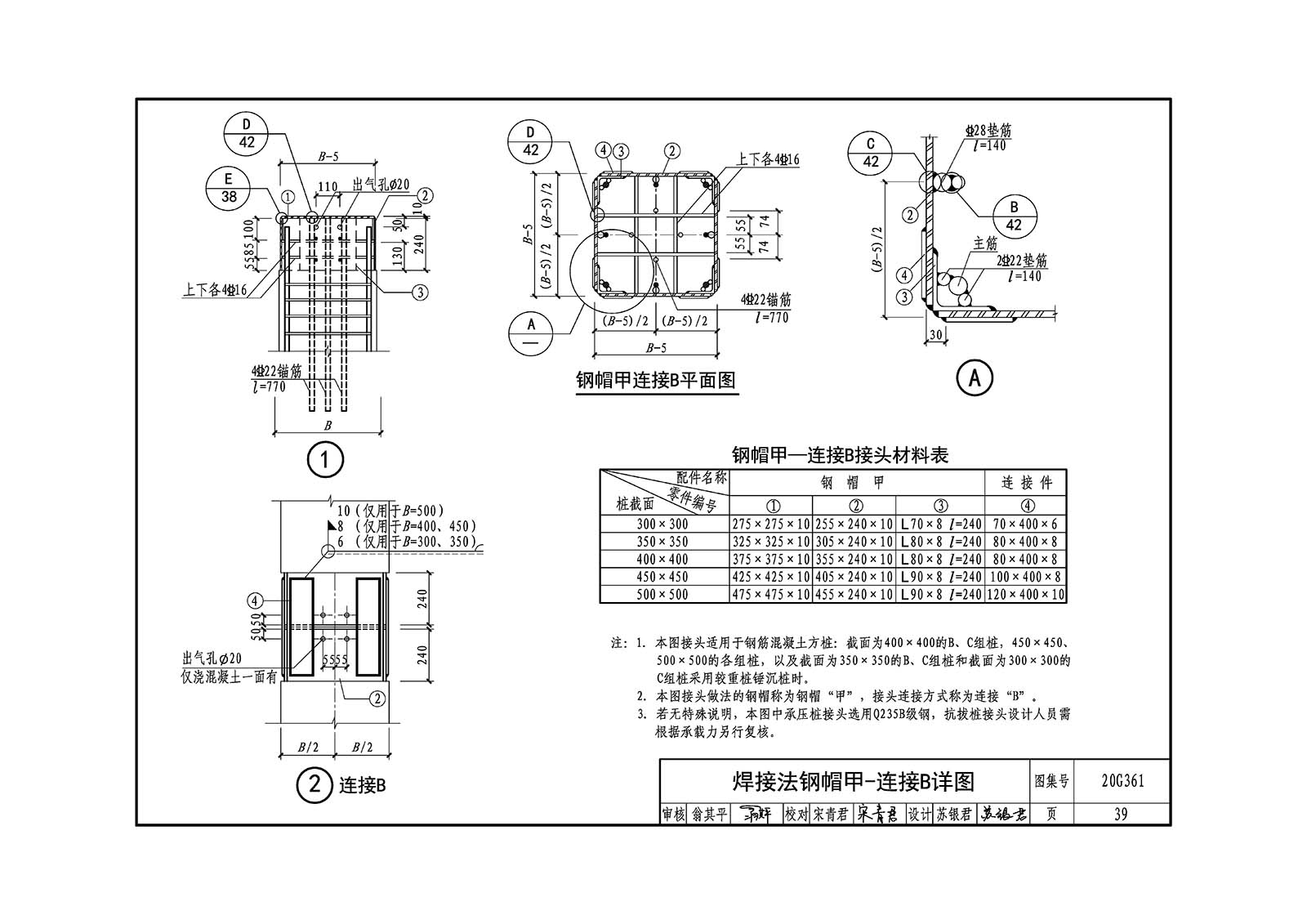

| 焊接法鋼帽甲-連接B詳圖 | 39 |
| 焊接法鋼帽乙-連接A詳圖 | 40 |
| 焊接法鋼帽乙-連接B詳圖 | 41 |
| 焊接法鋼帽丙詳圖 | 42 |
| 銷接法鋼帽丁詳圖 | 43 |
| 銷接法鋼帽戊詳圖 | 45 |
| 銷接法接頭材料表 | 47 |
| 鋼筋混凝土方樁普通樁尖詳圖 | 48 |
| 鋼筋混凝土方樁帶鋼靴樁尖詳圖 | 49 |
| 鋼筋混凝土方樁與承臺連接詳圖(焊接法) | 50 |
| 預應力混凝土方樁 | |
| YZH-250~600x-x x x 配筋及力學性能表 | 51 |
| YZH-250~600x-x x x 樁身軸心抗拉力、正截面受彎承載力 | 52 |
| YZH-250x-x x x 配筋圖 | 53 |
| YZH-300~350x-x x x 配筋圖 | 54 |
| YZH-400~450x-x x x 配筋圖 | 56 |

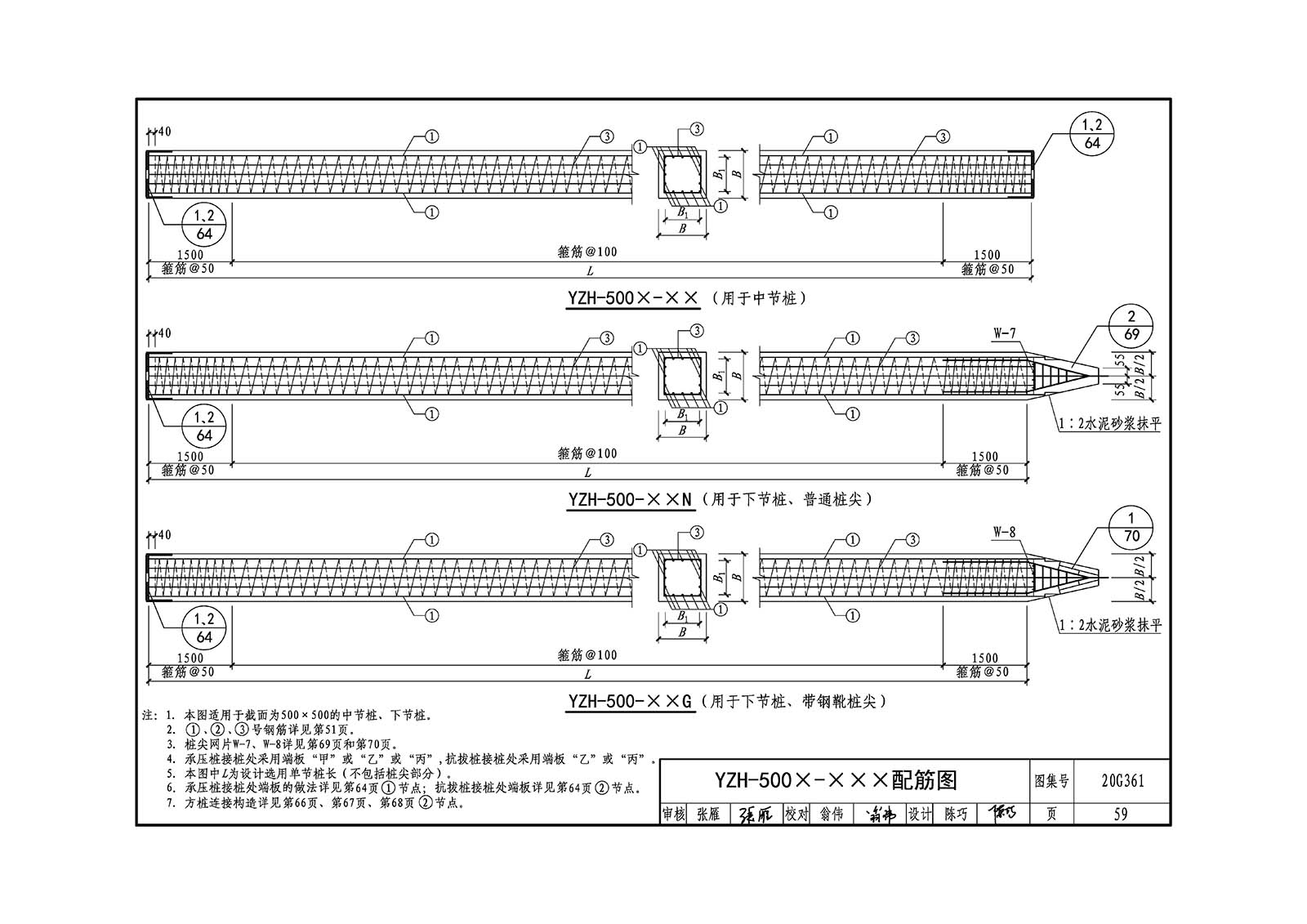

| YZH-500x-x x x 配筋圖 | 58 |
| YZH-550x-x x x 配筋圖 | 60 |
| YZH-600x-x x x 配筋圖 | 62 |
| 焊接法端板詳圖 | 64 |
| 焊接法端板參數表 | 65 |
| 焊接法端板甲詳圖 | 66 |
| 焊接法端板乙詳圖 | 67 |
| 焊接法端板丙詳圖 | 68 |
| 預應力混凝土方樁普通樁尖詳圖 | 69 |
| 預應力混凝土方樁帶鋼靴樁尖詳圖 | 70 |
| 預應力混凝土方樁與承臺連接詳圖(截樁方案) | 71 |
| 預應力混凝土方樁與承臺連接詳圖[不截樁方案(焊接法)] | 2 |
| 預應力混凝土方樁與承臺連接詳圖[不截樁方案(機械連接法)] | 73 |
| 預埋套筒結構詳圖與連接圖 | 74 |
| 附錄 | |
| 附錄A 方樁的適用條件 | 75 |
| 附錄B 錘擊沉樁-錘重參考表 | 76 |
| 附錄C 靜壓沉樁-壓樁機型號參考表 | 77 |
| 相關技術資料 |
