17D201-1：35/0.4kV附設式油浸變壓器室布置
- 圖集編號
- 17D201-1
- 圖集名稱
- 35/0.4kV附設式油浸變壓器室布置
- 定價
- 74.00 元
- 開本
- 16 開
- 主編單位
- 中煤科工集團沈陽設計研究院有限公司
內容簡介
本圖集適用于35/0.4kV工業與民用建筑油浸及全密封油浸電力變壓器的布置與安裝。電壓等級及變壓器容量范圍：35/0.4kV；200～2000kVA。依據《20kV及以下變電所設計規范》GB 50053-2013和《3～110kV高壓配電裝置設計規范》GB 50060-2008等現有規范，修編原有圖集。內容包括：變壓器室電氣布置圖、變壓器室土建設計任務圖及變壓器室常用設備構件安裝等，變壓器低壓出線采用裸母線供電方式。當變壓器低壓出線采用母線槽等其他方式時，可參見圖集17D201-4《20/0.4kV及以下油浸變壓器室布置及變配電所常用設備構件安裝》。
備注
替代97D201-1
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |

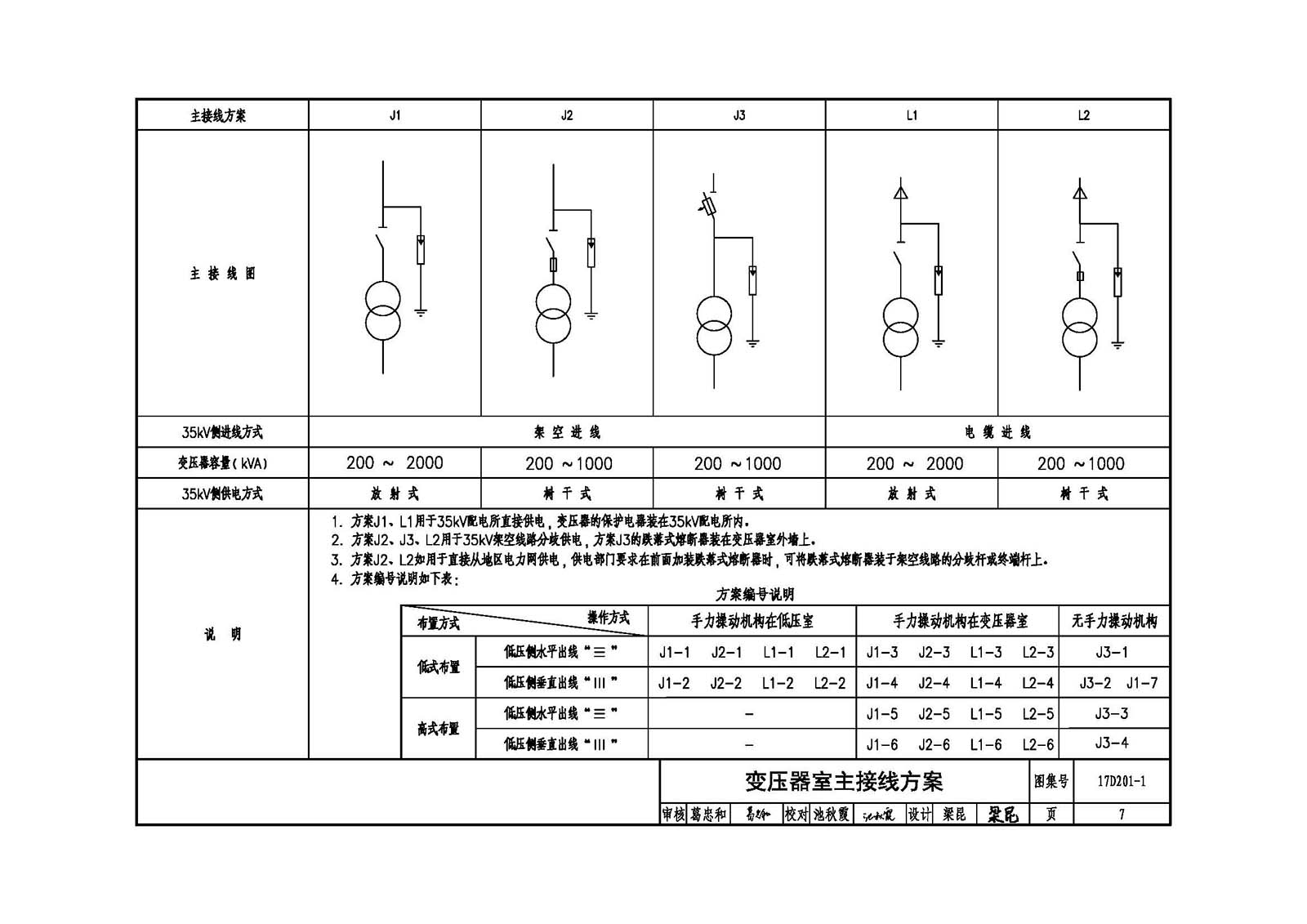

| 變壓器室主接線方案 | 7 |
| 變壓器室主接線選用舉例 | 8 |
| 變壓器室布置 | |
| 變壓器室布置方案 | 9 |

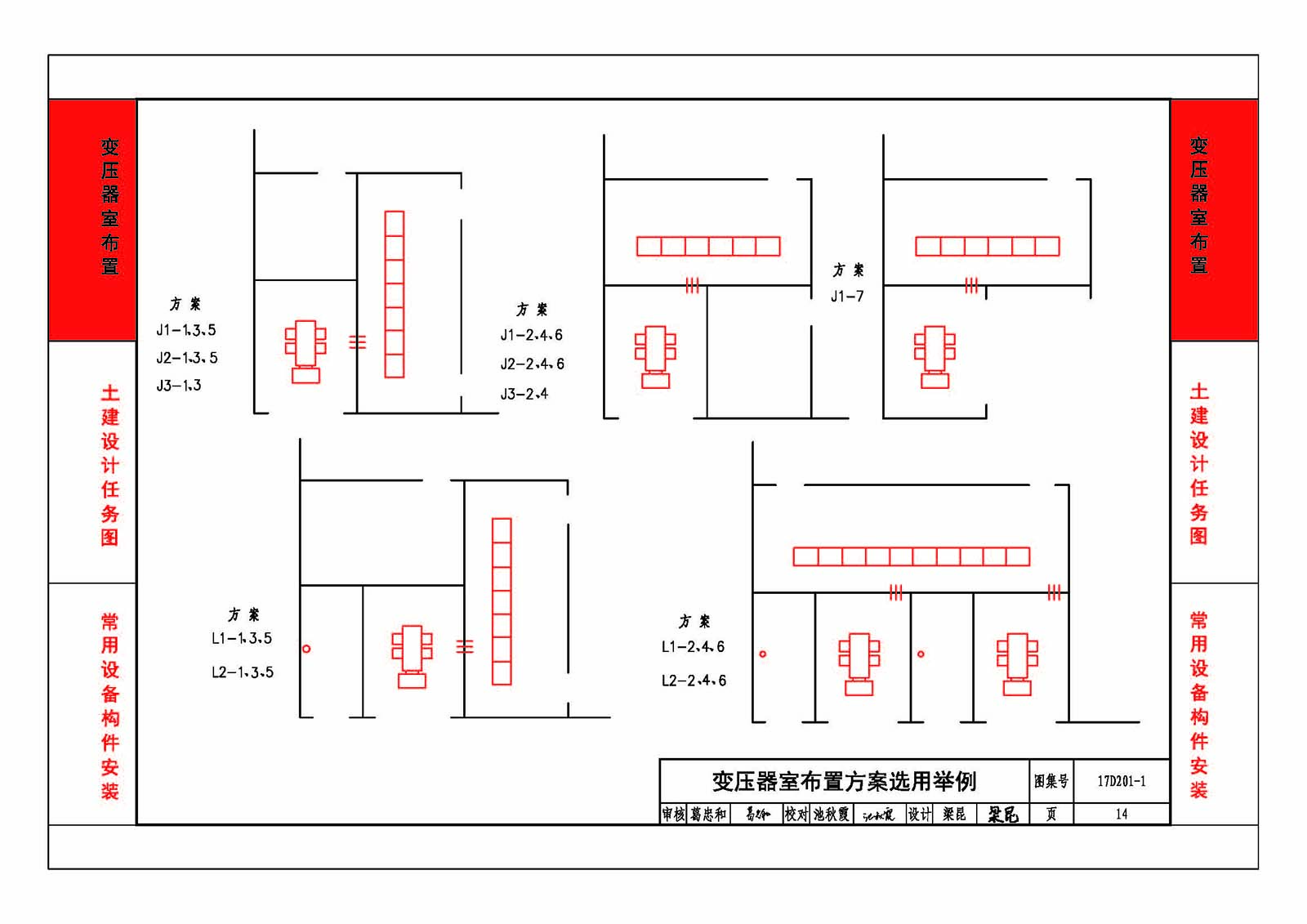

| 變壓器室布置方案選用舉例 | 14 |

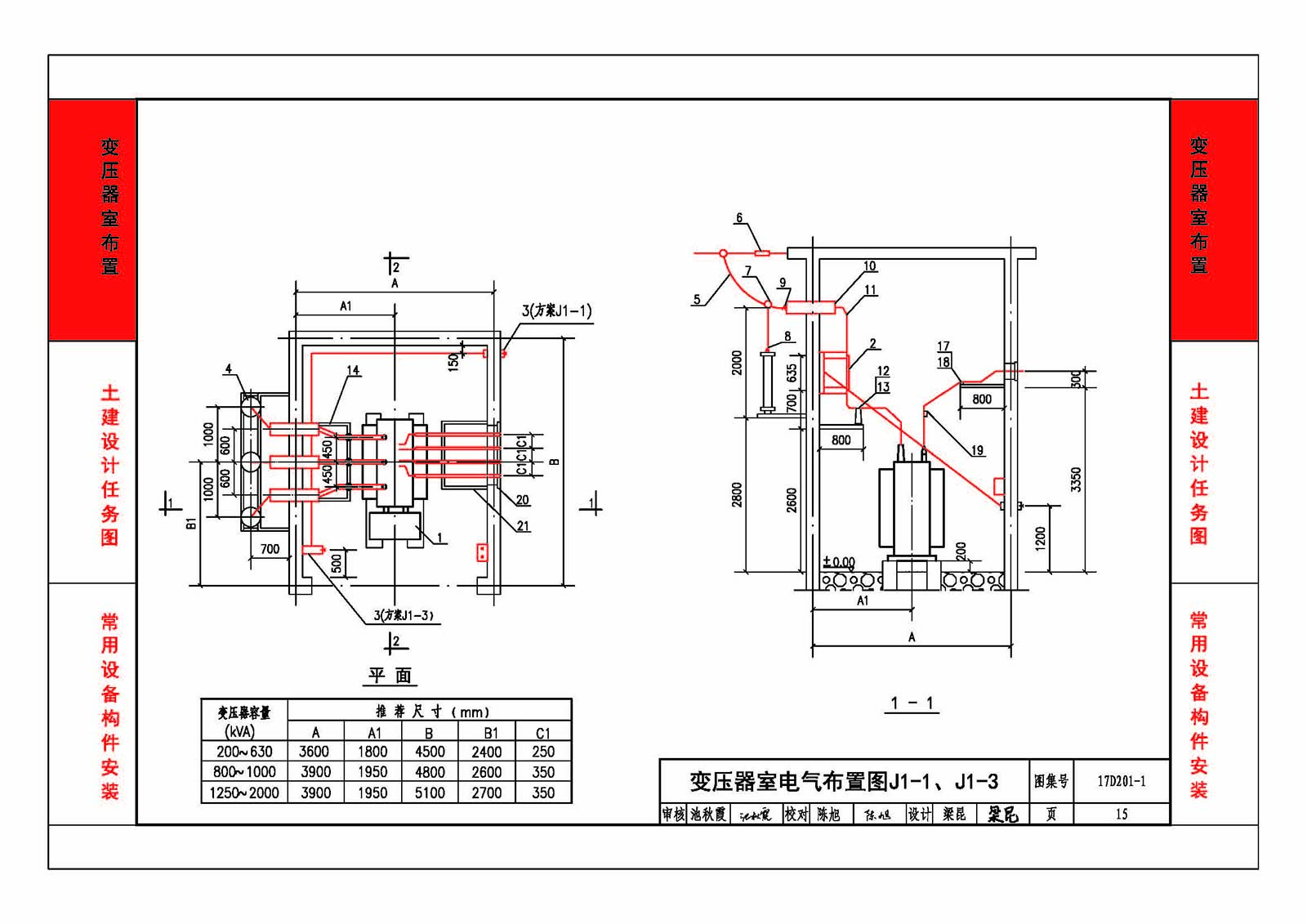

| 變壓器室電氣布置圖J1-1、JH | 15 |
| 變壓器室電氣布置圖J1-2、J1-4 | 17 |
| 變壓器室電氣布置圖J1-5 | 19 |
| 變壓器室電氣布置圖J1-6 | 21 |
| 變壓器室電氣布置圖J1-7 | 23 |
| 變壓器室電氣布置圖J2-1、J2-3 | 25 |
| 變壓器室電氣布置圖J2-2、J2-4 | 27 |
| 變壓器室電氣布置圖J2-5 | 29 |
| 變壓器室電氣布置圖J2-6 | 31 |
| 變壓器室電氣布置圖J3-1 | 33 |
| 變壓器室電氣布置圖J3-2 | 35 |
| 變壓器室電氣布置圖J3-3 | 37 |
| 變壓器室電氣布置圖J3-4 | 39 |
| 變壓器室電氣布置圖L1-1、L1-3 | 41 |
| 變壓器室電氣布置圖L1-2、L1-4 | 43 |
| 變壓器室電氣布置圖L1-5 | 45 |
| 變壓器室電氣布置圖L1-6 | 47 |
| 變壓器室電氣布置圖L2-1、L2-3 | 49 |
| 變壓器室電氣布置圖L2-2、L2-4 | 51 |
| 變壓器室電氣布置圖L2-5 | 53 |
| 變壓器室電氣布置圖L2-6 | 55 |
