18R409：管道穿墻、屋面套管
- 圖集編號
- 18R409
- 圖集名稱
- 管道穿墻、屋面套管
- 定價
- 24.00 元
- 開本
- 16 開
- 主編單位
- 中機國際工程設計研究院有限責任公司
內容簡介
本圖集為修編圖集，替代01R409。圖集在原圖集基礎上，對常用套管內容依據管道穿圍護結構的位置及功能進行了整合梳理，區分了穿樓板、屋面套管；穿防火墻套管，穿臨空墻套管；穿普通墻套管及穿基礎墻套管。補充了保溫管道穿墻、樓板的套管做法。套管的管徑范圍擴充至DN1000。同時對原圖集中的細節進行了修訂：取消套管固定筋做法，統一采用翼環；結合工程實踐，取消了防偏板；套管的設置充分考慮到施工預埋工藝的要求。圖集更加貼合工程實際，適合工程技術人員使用。
備注
替代01R409
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 穿樓板套管 | |
| 管道穿普通樓板套管 | 3 |

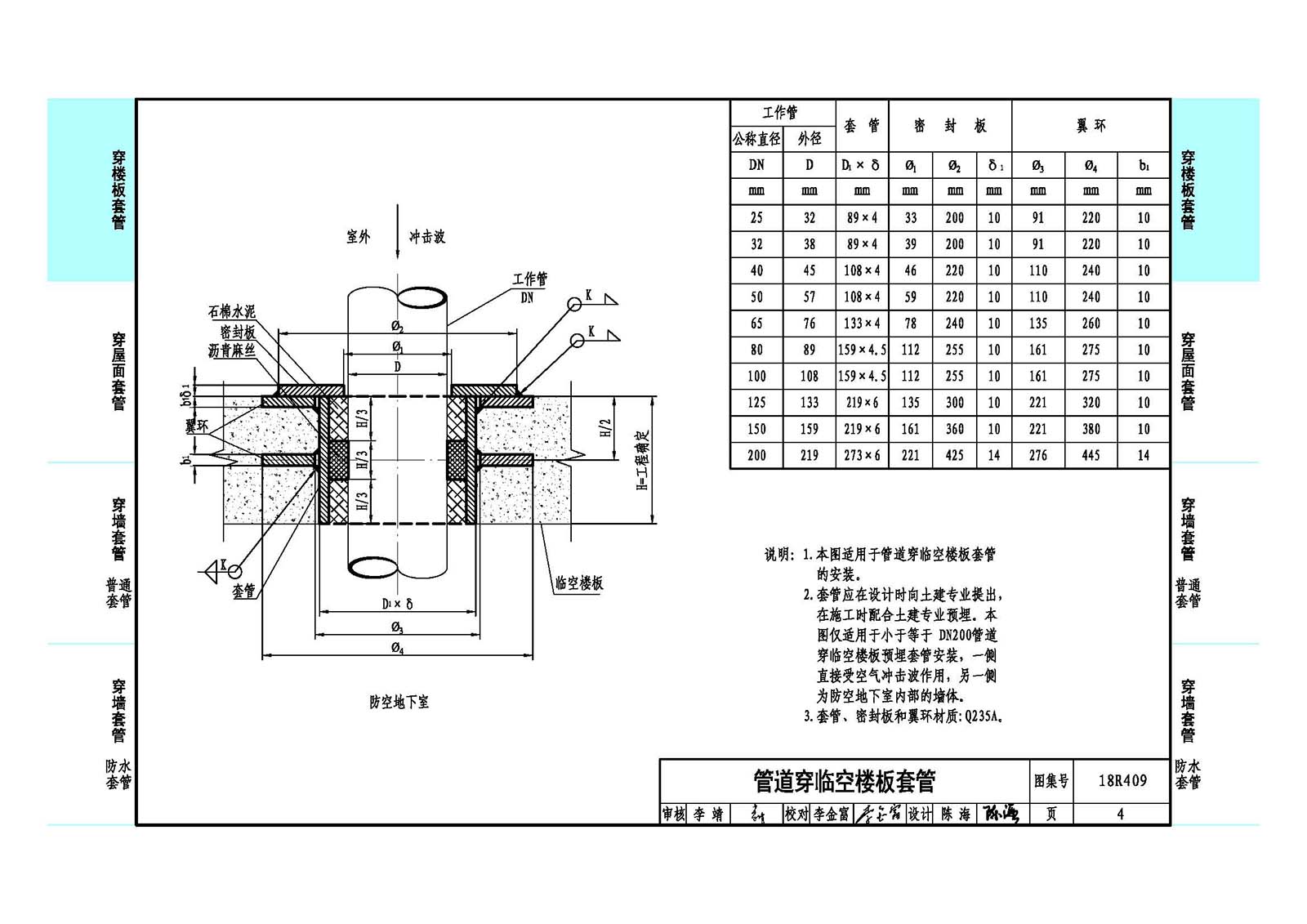

| 管道穿臨空樓板套管 | 4 |
| 穿屋面套管 | |
| 不保溫管道穿屋面套管 | 5 |

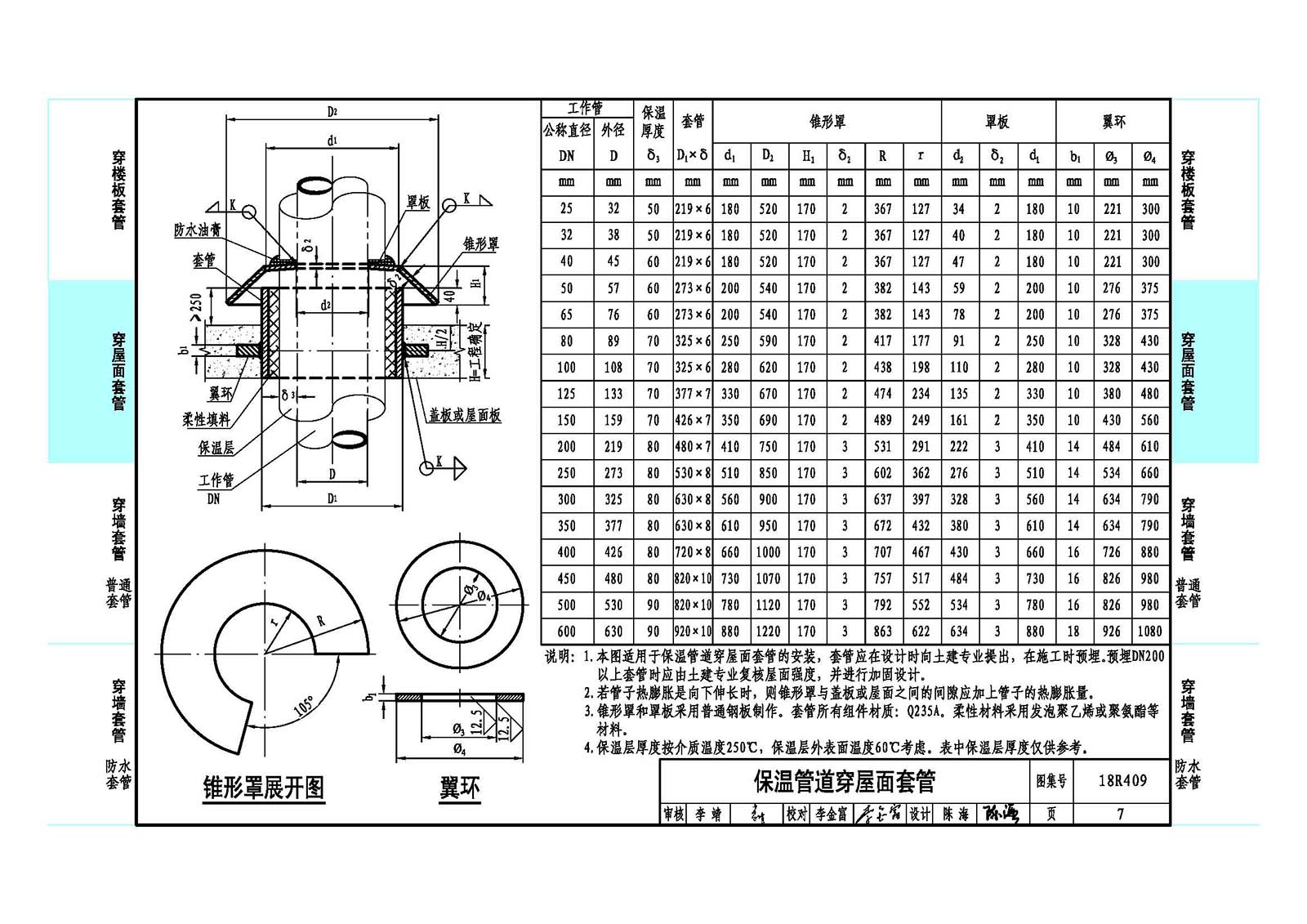

| 保溫管道穿屋面套管 | 7 |
| 保溫管道穿屋面設置小室常規做法 | 8 |
| 穿墻套管--普通套管 | |

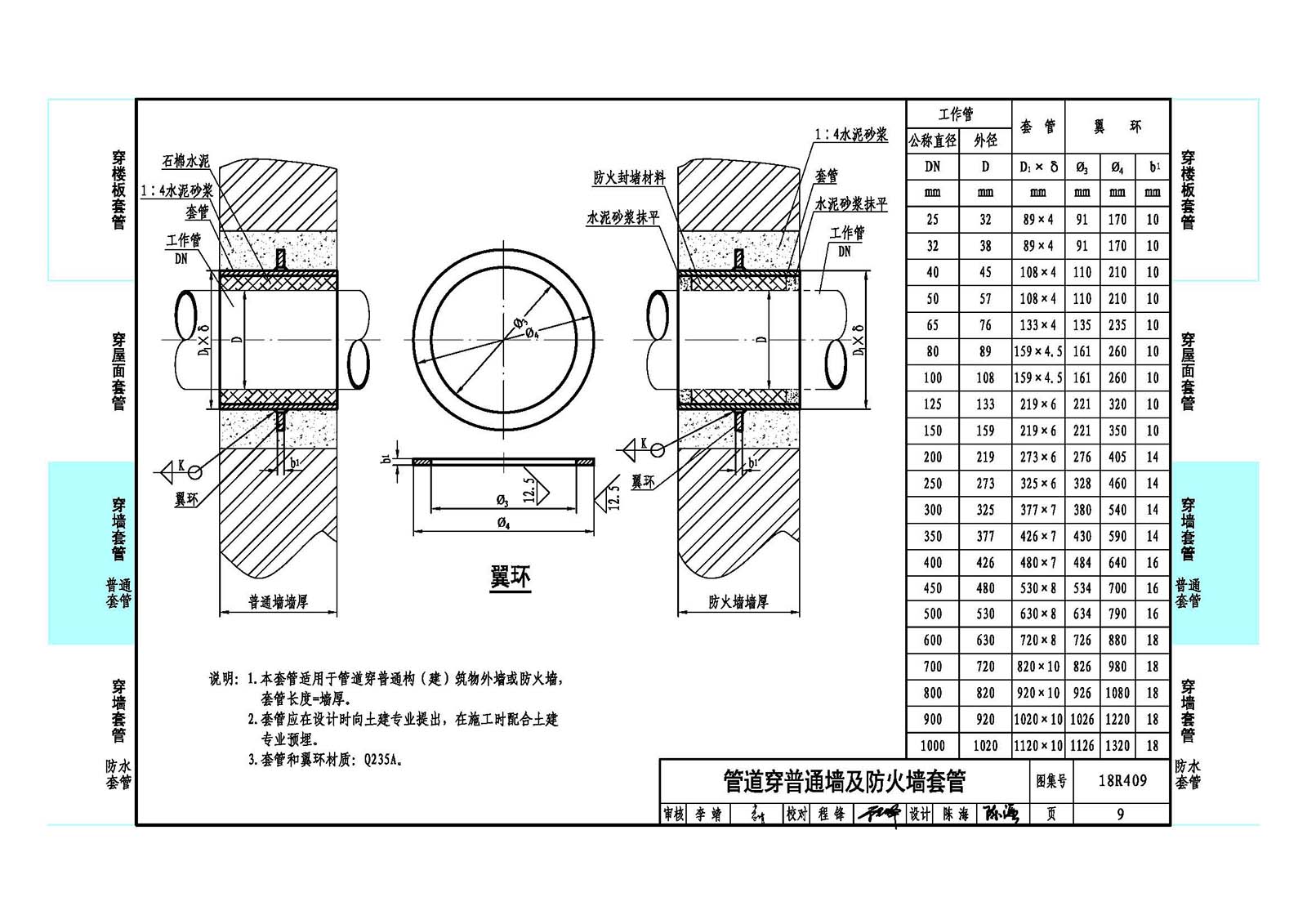

| 管道穿普通墻及防火墻套管 | 9 |
| 管道穿臨空墻套管 | 10 |
| 穿墻套管--防水套管 | |
| 剛性防水套管 | 11 |

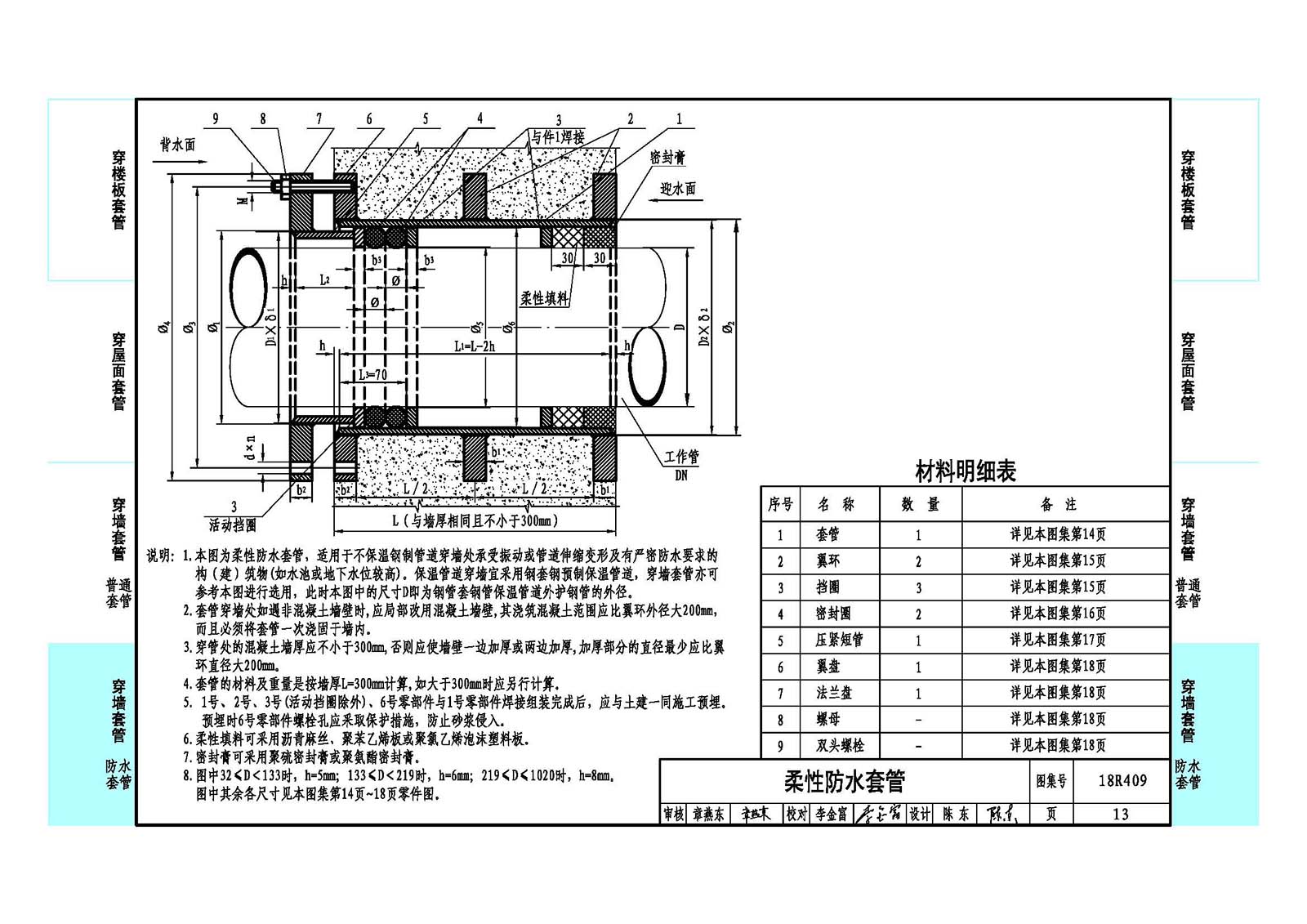

| 柔性防水套管 | 13 |
| 零件圖一套管 | 14 |
| 零件圖翼環和擋圈 | 15 |
| 零件圖一密封圈 | 16 |
| 零件圖一壓緊短管 | 17 |
| 零件圖法蘭盤和翼盤 | 18 |
| 保溫管道柔性防水套管裝置 | 19 |
| 零件圖聚氨酯保溫短管 | 20 |
| 零件圖一套管 | 21 |
| 零件圖一翼環和套管擋環 | 22 |
| 零件圖一膨脹止水條環 | 23 |
| 零件圖一壓緊法蘭 | 24 |
| 零件圖一壓緊短管 | 25 |
