17R104：聯合除氧系統設計與安裝
- 圖集編號
- 17R104
- 圖集名稱
- 聯合除氧系統設計與安裝
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 中國航空規劃設計研究總院有限公司
內容簡介
本圖集中的除氧系統適用于熱水鍋爐房、熱力站的補給水除氧。除氧系統出水溶解氧含量小于等于0.1mol/L。本圖集給出處理水量6～75t/h 的單罐、雙罐和三罐除氧系統的設備表、系統圖、設備平面布置圖、管道連接示意圖、設備基礎條件圖和主要設備安裝圖。本圖集詳細地闡述了聯合除氧系統的原理、特點、自動控制和安全運行要求，明確給出了聯合除氧系統的連接、設備的合理布局、需占用的建筑位置以及電控要求。工程設計人員可參考選用，施工人員可照圖施工。
目錄
| 目錄 | 1 |
|---|---|

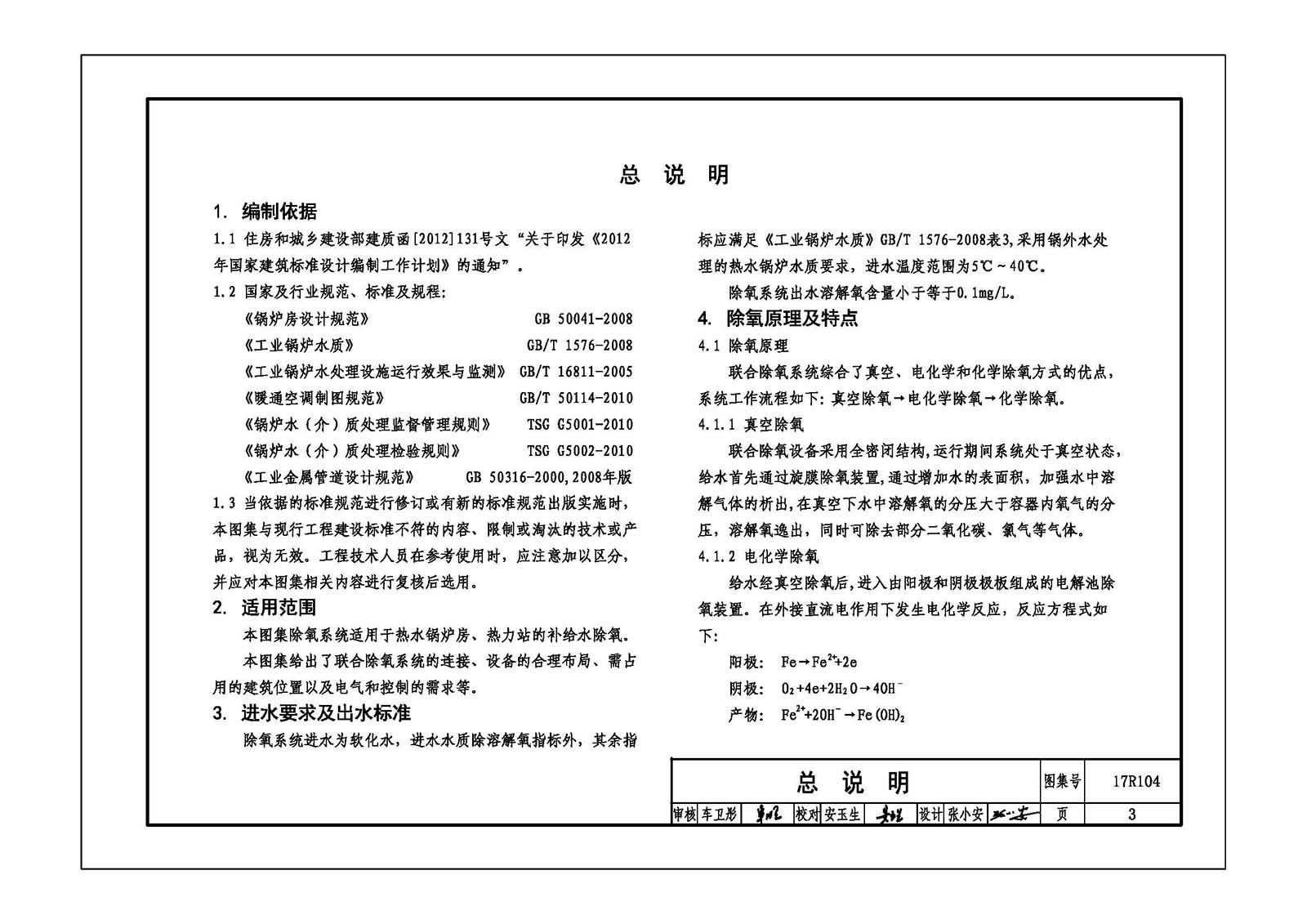

| 總說明 | 3 |

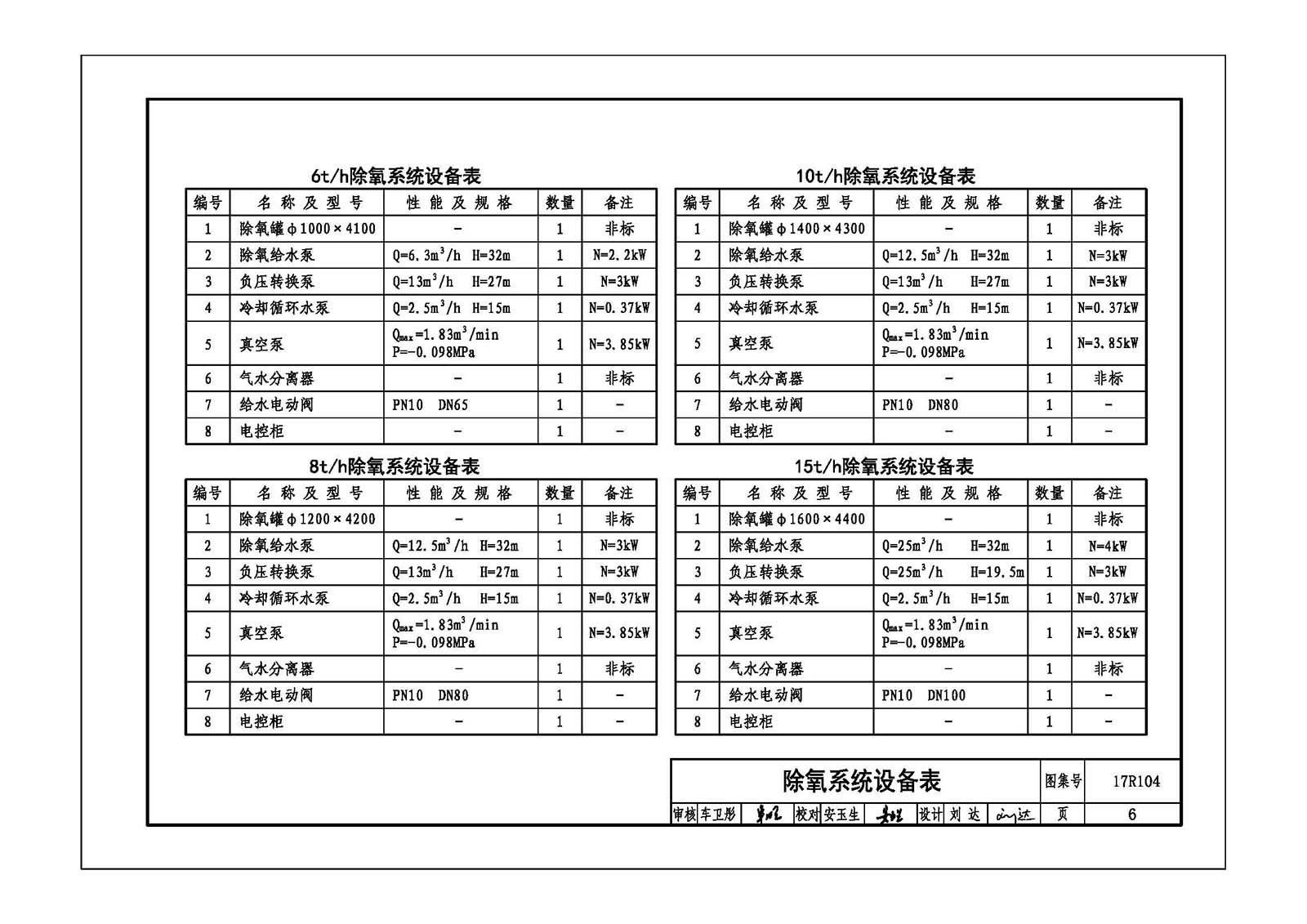

| 除氧系統設備表 | 6 |
| 圖例一覽表 | 9 |

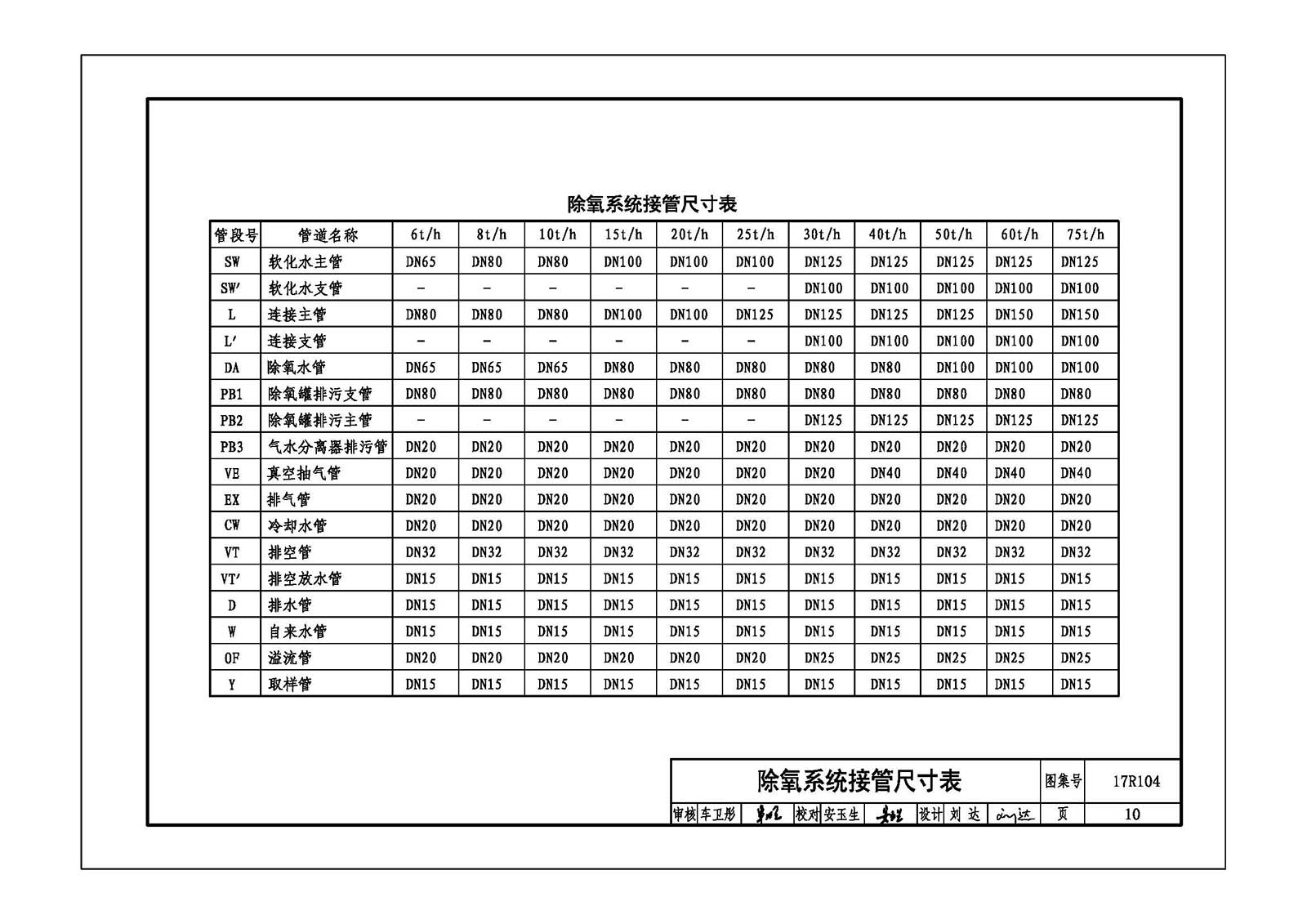

| 除氧系統接管尺寸表 | 10 |
| 單罐除氧系統 | |

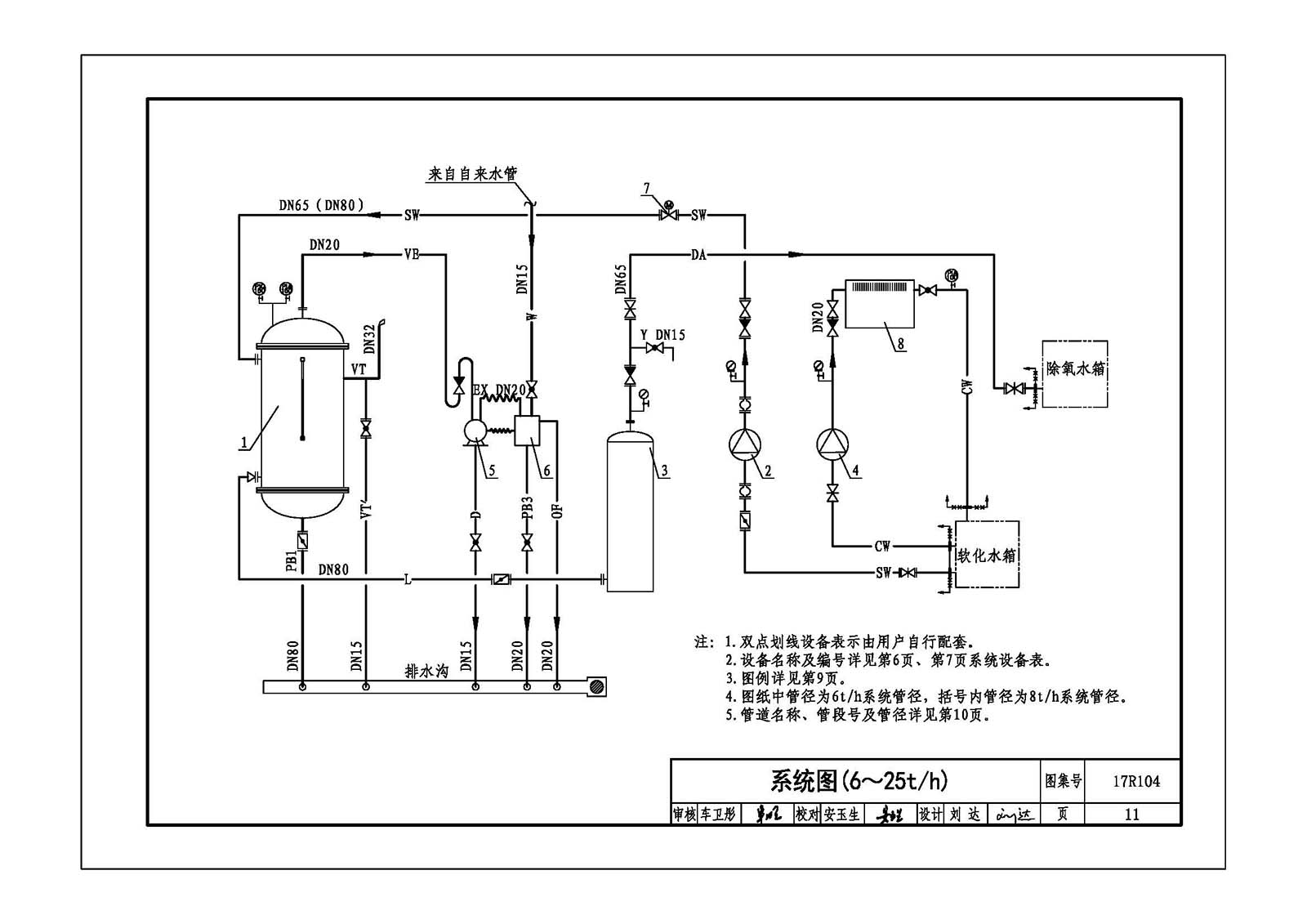

| 系統圖(6-25t/h) | 11 |
| 設備平面布置圖(6t/h、8t/h) | 12 |
| 設備平面布置圖(10t/h、15t/h) | 13 |
| 設備平面布置圖(20t/h、25t/h) | 14 |
| 管道連接示意圖(6t/h、8t/h) | 15 |
| 管道連接示意圖(10t/h、15t/h) | 16 |
| 管道連接示意圖(20t/h、25t/h) | 17 |
| 設備基礎條件圖(6t/h、8t/h) | 18 |
| 設備基礎條件圖(10t/h、15t/h) | 19 |
| 設備基礎條件圖(20t/h、25t/h) | 20 |
| 雙罐除氧系統 | |
| 系統圖(30t/h、40t/h) | 21 |
| 系統圖(50t/h) | 22 |
| 設備平面布置圖(30t/h、40t/h) | 23 |

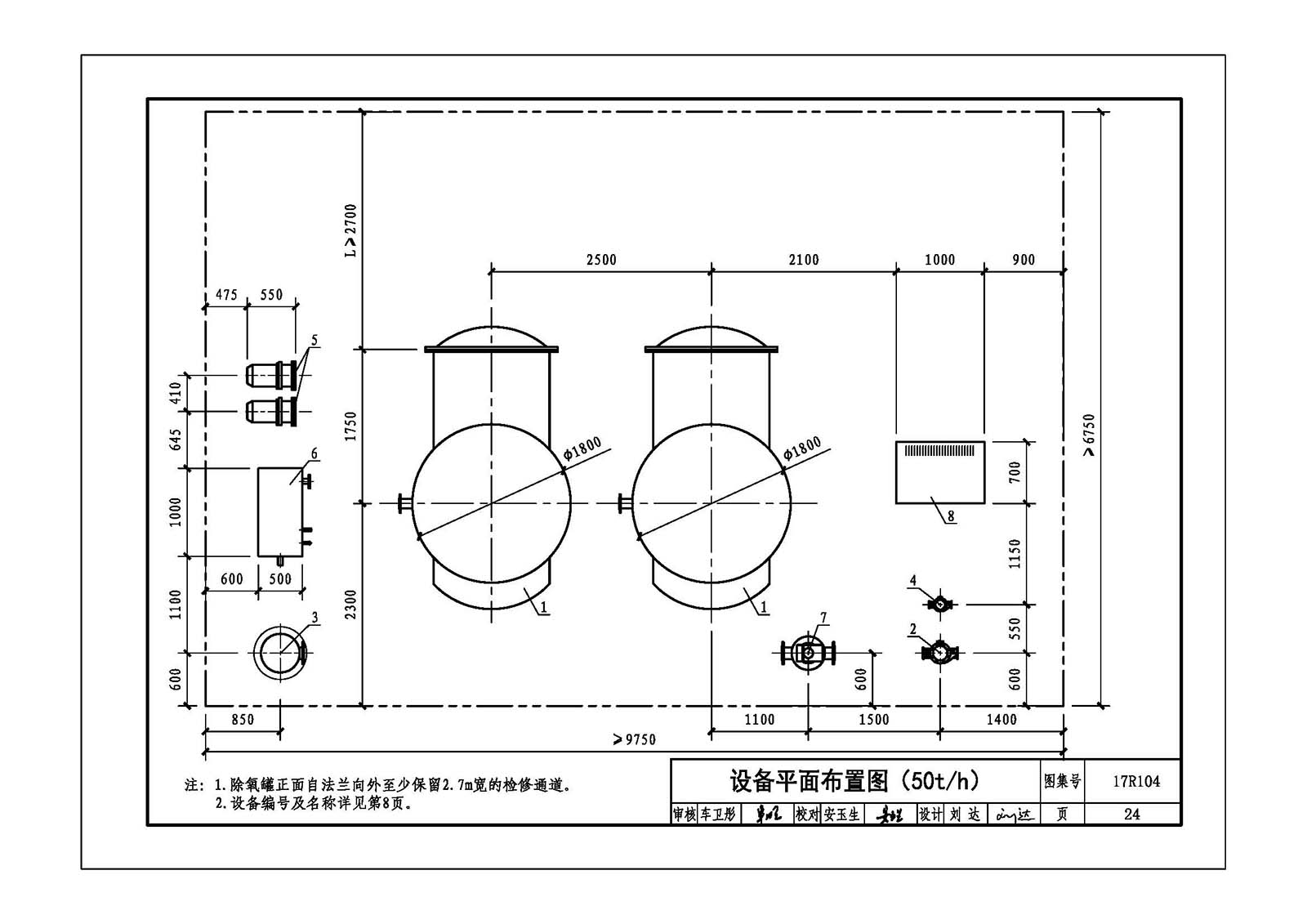

| 設備平面布置圖(50t/h) | 24 |
| 管道連接示意圖(30t/h、40t/h) | 25 |
| 管道連接示意圖(50t/h) | 26 |
| 設備基礎條件圖(30t/h、40t/h) | 27 |
| 設備基礎條件圖(50t/h) | 28 |
| 三罐除氧系統 | |
| 系統圖(60t/h) | 29 |
| 系統圖(75t/h) | 30 |
| 設備平面布置圖(60t/h) | 31 |
| 設備平面布置圖(75t/h) | 32 |

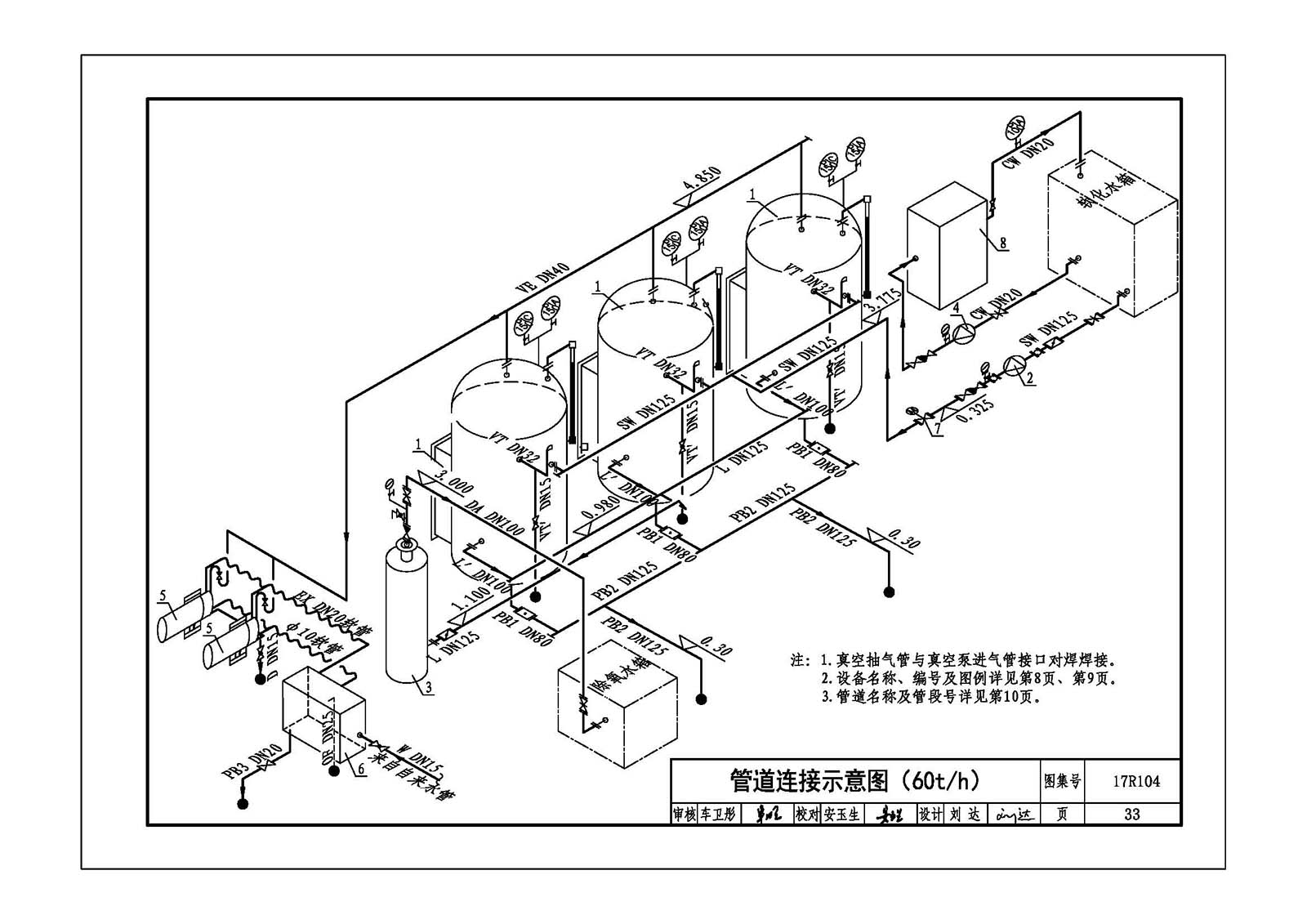

| 管道連接示意圖(60t/h) | 33 |
| 管道連接示意圖(75t/h) | 34 |
| 設備基礎條件圖(60t/h) | 35 |

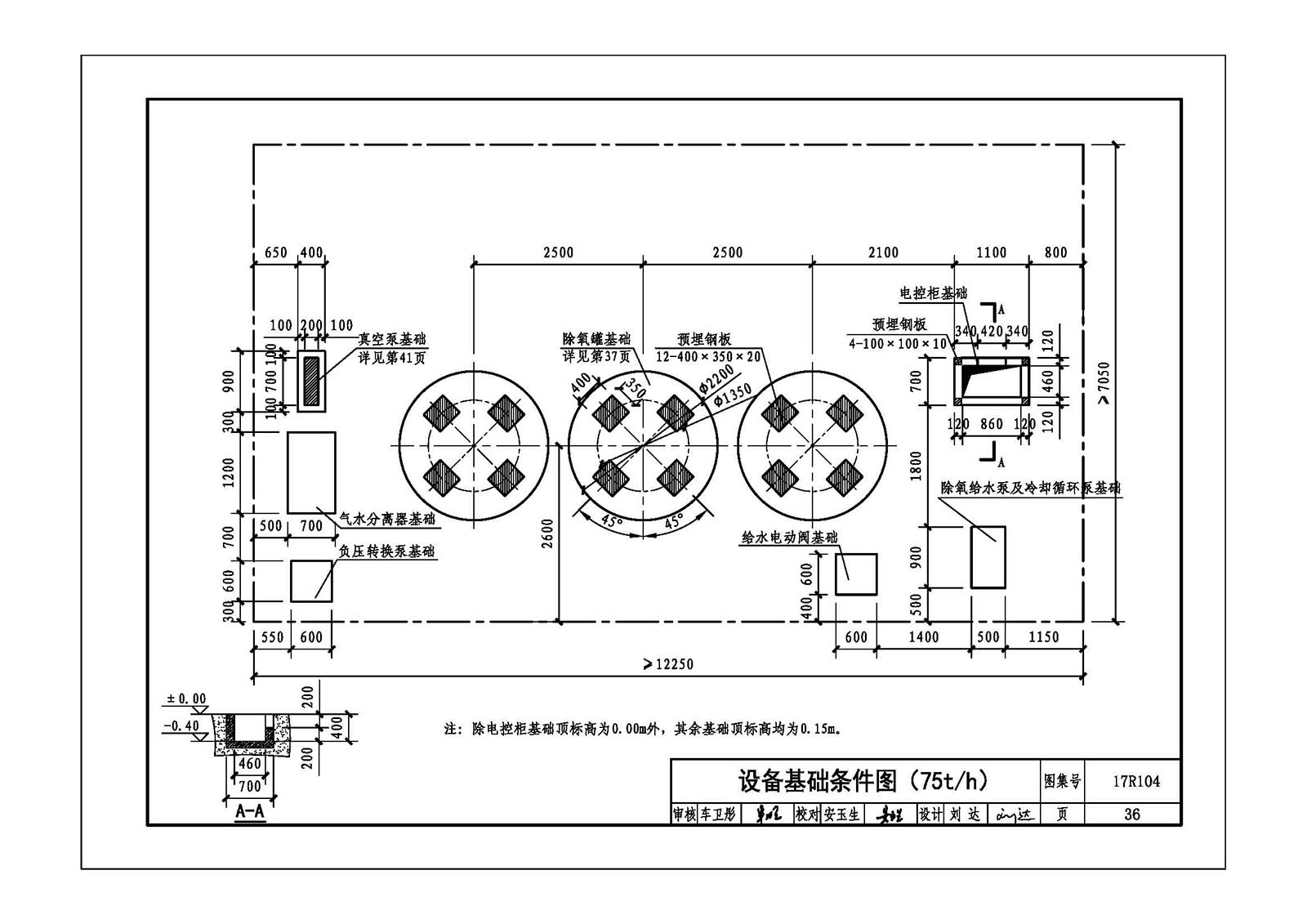

| 設備基礎條件圖(75t/h) | 36 |
| 設備安裝圖 | |

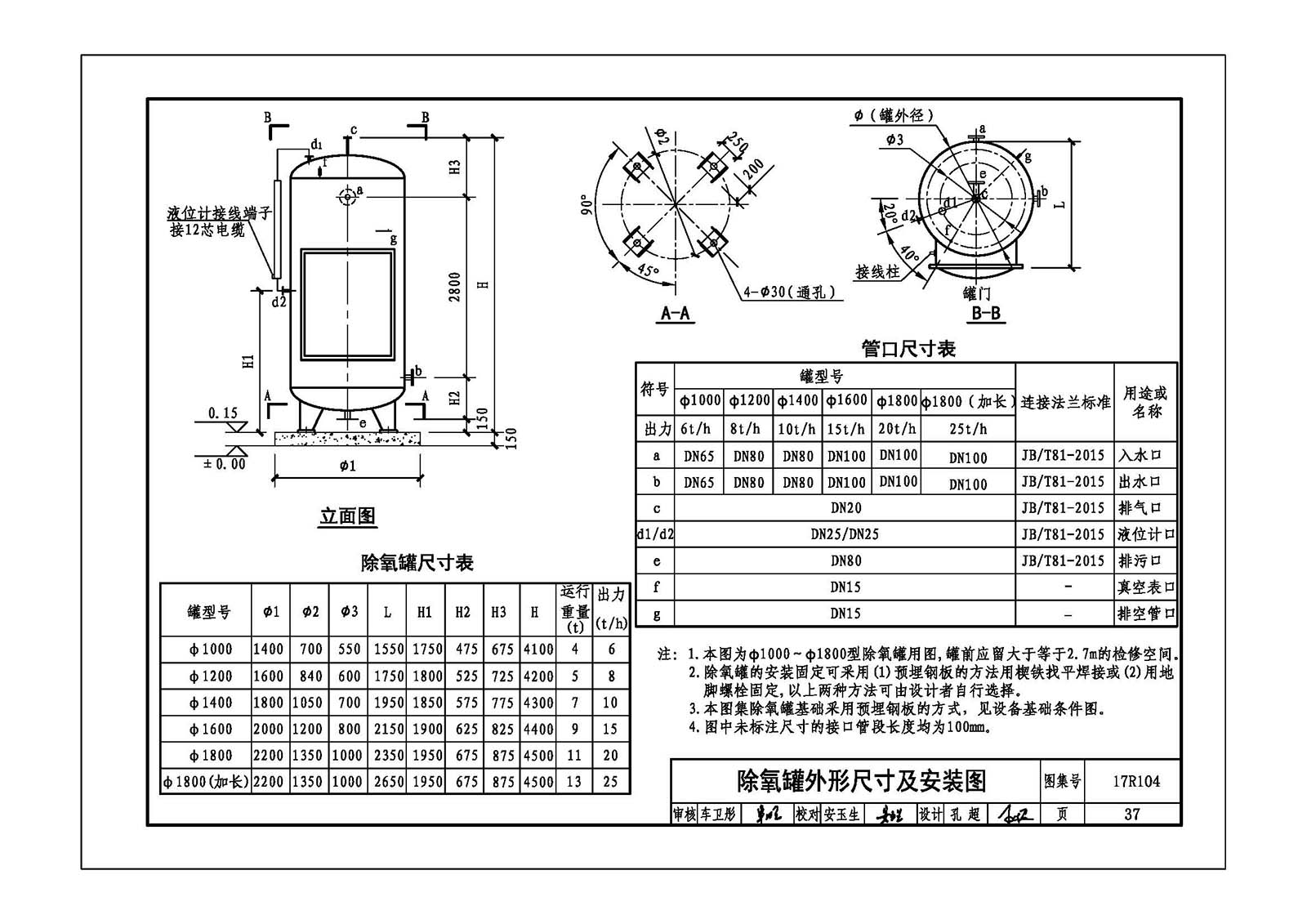

| 除氧罐外形尺寸及安裝圖 | 37 |
| 負壓轉換泵外形尺寸及安裝圖 | 38 |
| 氣水分離器(一)外形尺寸及安裝圖 | 39 |
| 氣水分離器(二)外形尺寸及安裝圖 | 40 |
| 真空泵基礎鋼架詳圖 | 41 |
| 除氧水箱接口示意圖 | 42 |
| 極板總成安裝示意圖 | 43 |
| 電控系統設計 | |
| 電控柜安裝尺寸示意圖 | 44 |
