18K412：高大空間供暖（空調）設備選用與安裝—垂直送風型
- 圖集編號
- 18K412
- 圖集名稱
- 高大空間供暖（空調）設備選用與安裝—垂直送風型
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 中國五洲工程設計集團有限公司
內容簡介
本圖集適用于新建、改建和擴建的工業建筑，采用高大空間供暖（空調）垂直送風型設備，對建筑高度5～30m的室內空間進行供暖和空調的設備選用與安裝。民用建筑中類似的空間可參考選用。主要內容包括設備原理、主要技術參數、設計示例、施工與安裝、電氣控制等部分。圖集全面總結了高大空間供暖（空調）兩種常見垂直送風型設備的原理及其在供暖、供暖空調以及供暖空調新風狀態下的主要技術性能參數，并詳盡繪制了該類設備在高大空間各種施工條件下的安裝節點大樣圖。對設計人員的選用和施工人員的安裝起到了良好的指導作用。
目錄
| 目錄 | 1 |
|---|---|

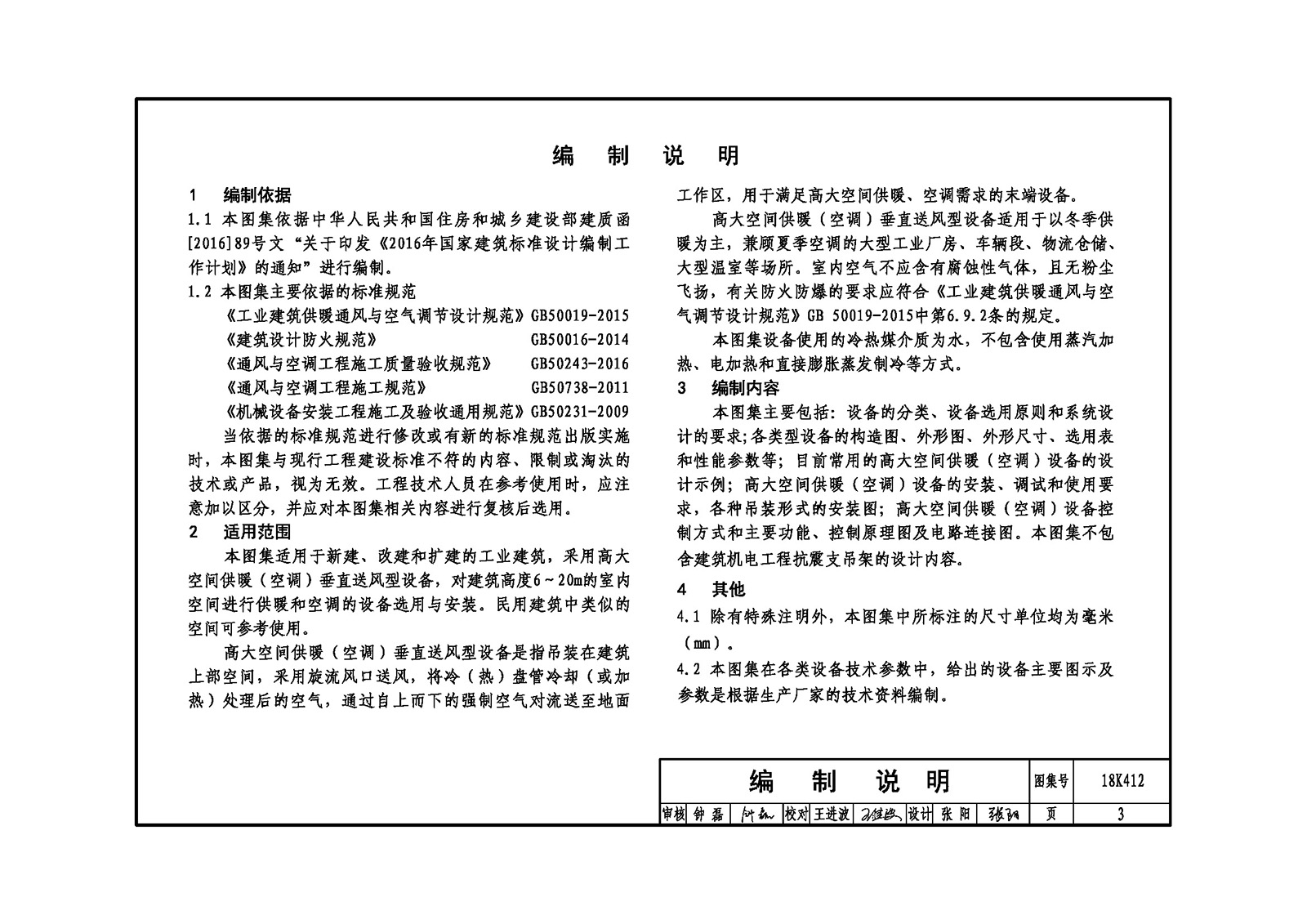

| 編制說明 | 3 |
| 設計選用說明 | 4 |
| 圖例 | 6 |
| 設備原理 | |
| 供暖型、供暖空調型設備構造 | 8 |

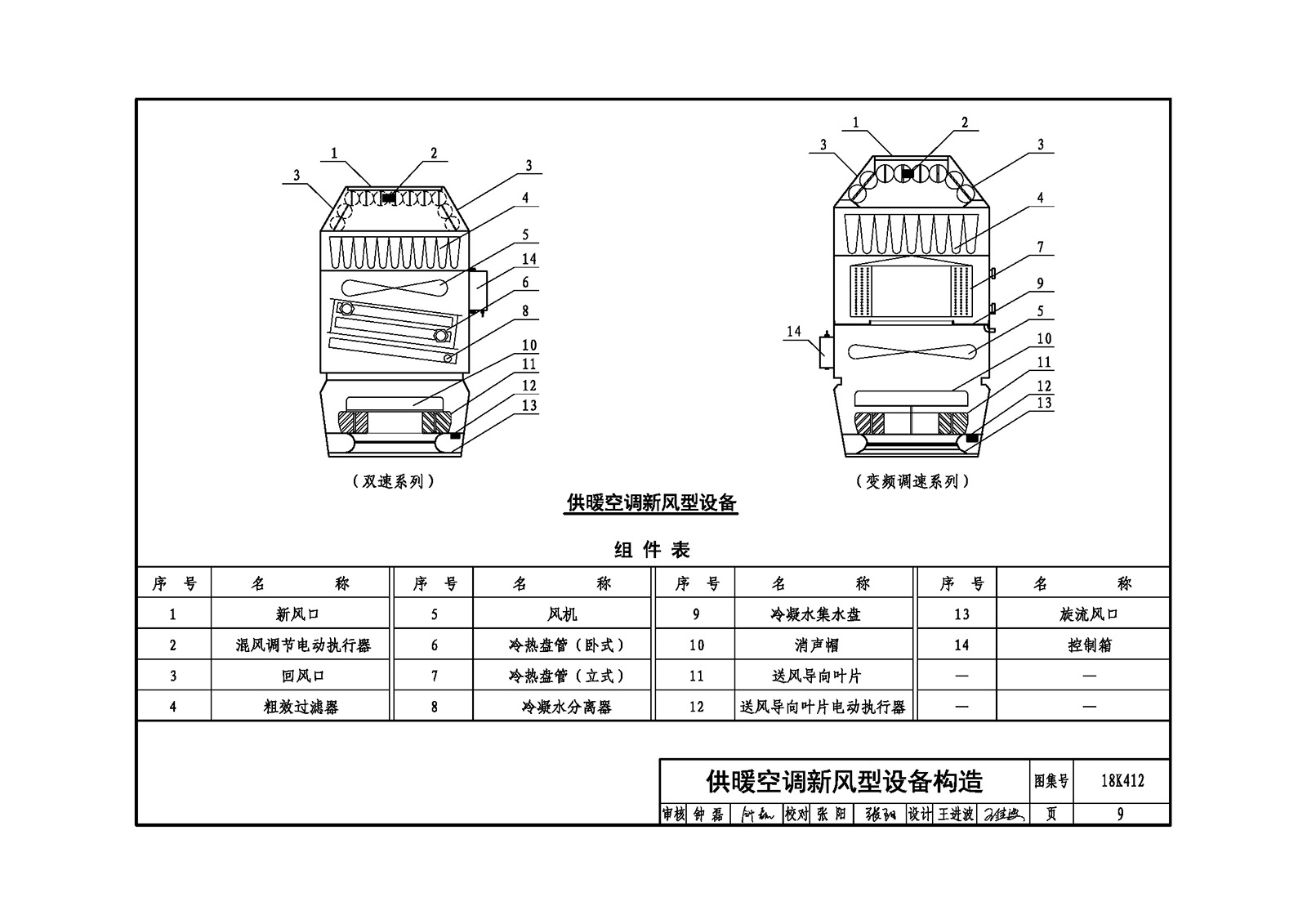

| 供暖空調新風型設備構造 | 9 |
| 主要技術參數 | |
| 供暖型設備外形尺寸圖 | 10 |
| 供暖型設備外形尺寸表 | 11 |
| 供暖型設備選用表 | 12 |
| 供暖型設備性能參數表 | 13 |
| 供暖空調型設備外形尺寸圖 | 15 |
| 供暖空調型設備外形尺寸表 | 16 |
| 供暖空調型設備選用表 | 17 |
| 供暖空調型設備性能參數表 | 18 |
| 供暖空調新風型設備外形尺寸圖 | 21 |
| 供暖空調新風型設備外形尺寸表 | 22 |

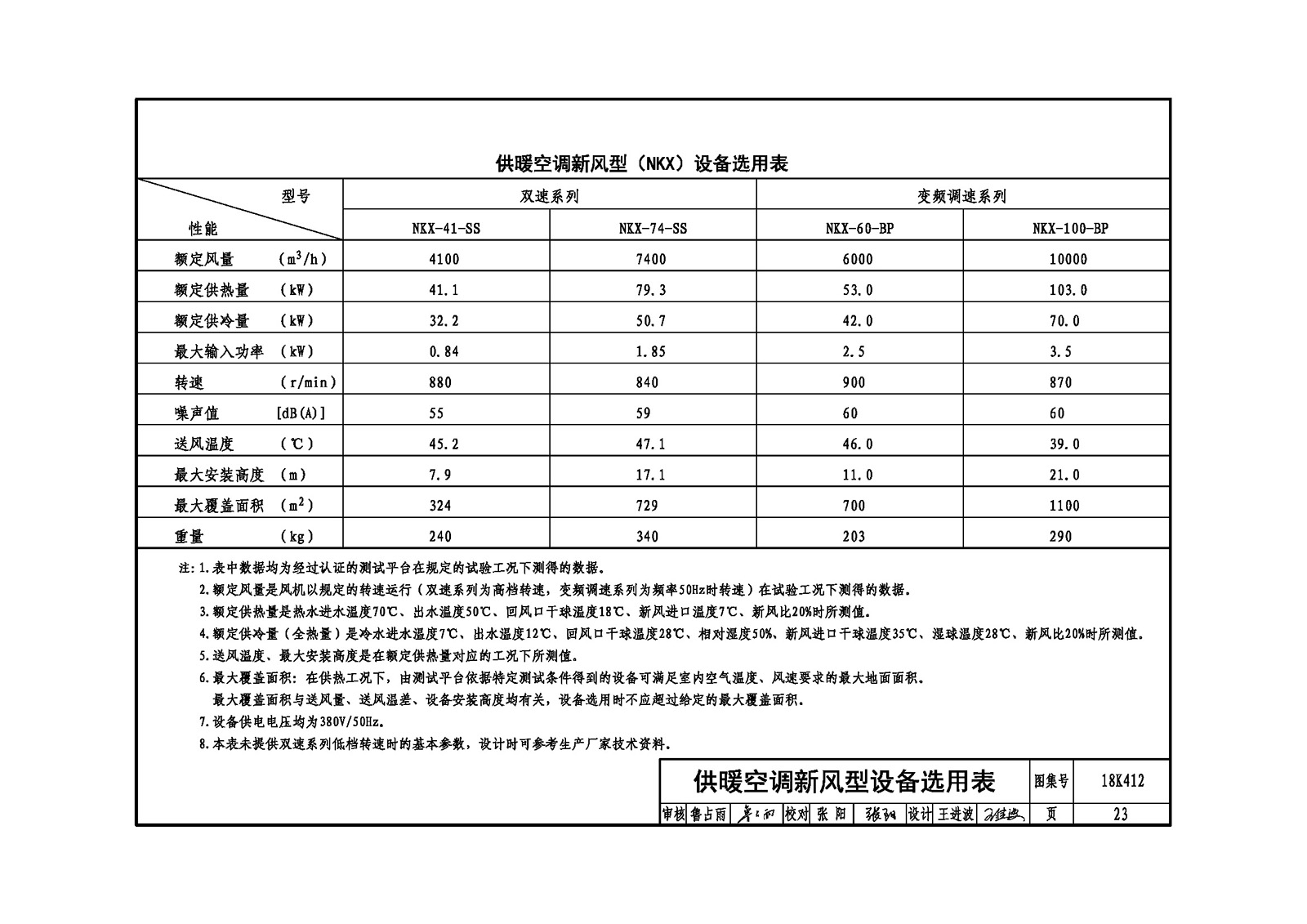

| 供暖空調新風型設備選用表 | 23 |
| 供暖空調新風型設備性能參數表 | 24 |
| 設計示例 | |
| 供暖型設備設計示例 | 27 |
| 供暖空調型設備設計示例 | 30 |

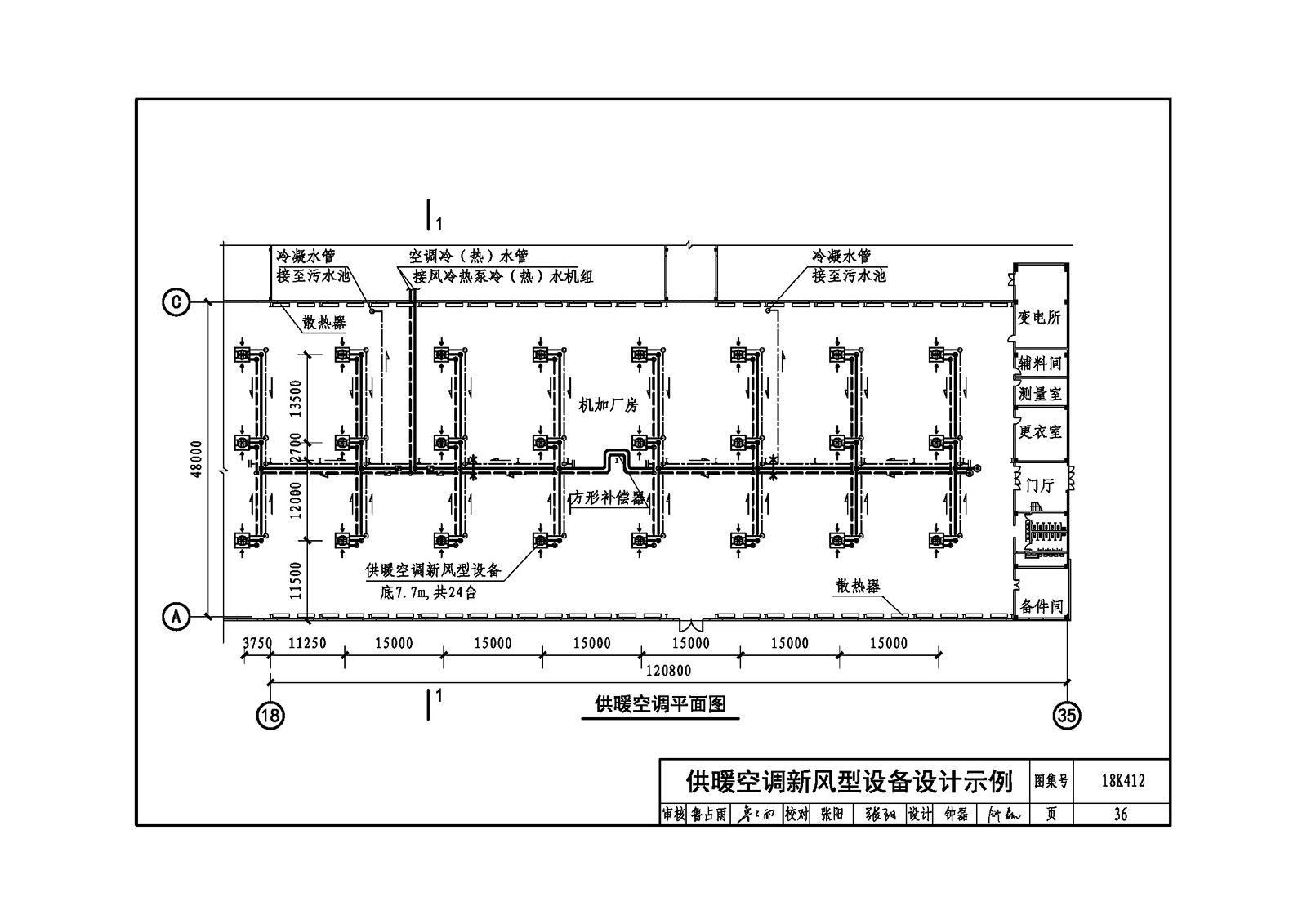

| 供暖空調新風型設備設計示例 | 34 |
| 施工與安裝 | |
| 施工安裝說明 | 39 |
| 門式剛架結構屋面檁條下安裝(A型) | 41 |
| 門式剛架結構屋面檁條下安裝(B型) | 42 |
| 門式剛架結構屋面檁條下安裝(C型) | 43 |
| 門式剛架結構屋面檁條下安裝(D型) | 44 |
| 屋面檁條下A型-D型安裝材料規格表 | 45 |
| 鋼梁抱箍安裝(A型) | 46 |
| 鋼梁抱箍安裝(B型) | 47 |
| 鋼柱抱箍安裝 | 48 |
| 鋼梁、鋼柱抱箍安裝材料規格表 | 49 |
| 網架結構屋面下吊裝 | 50 |

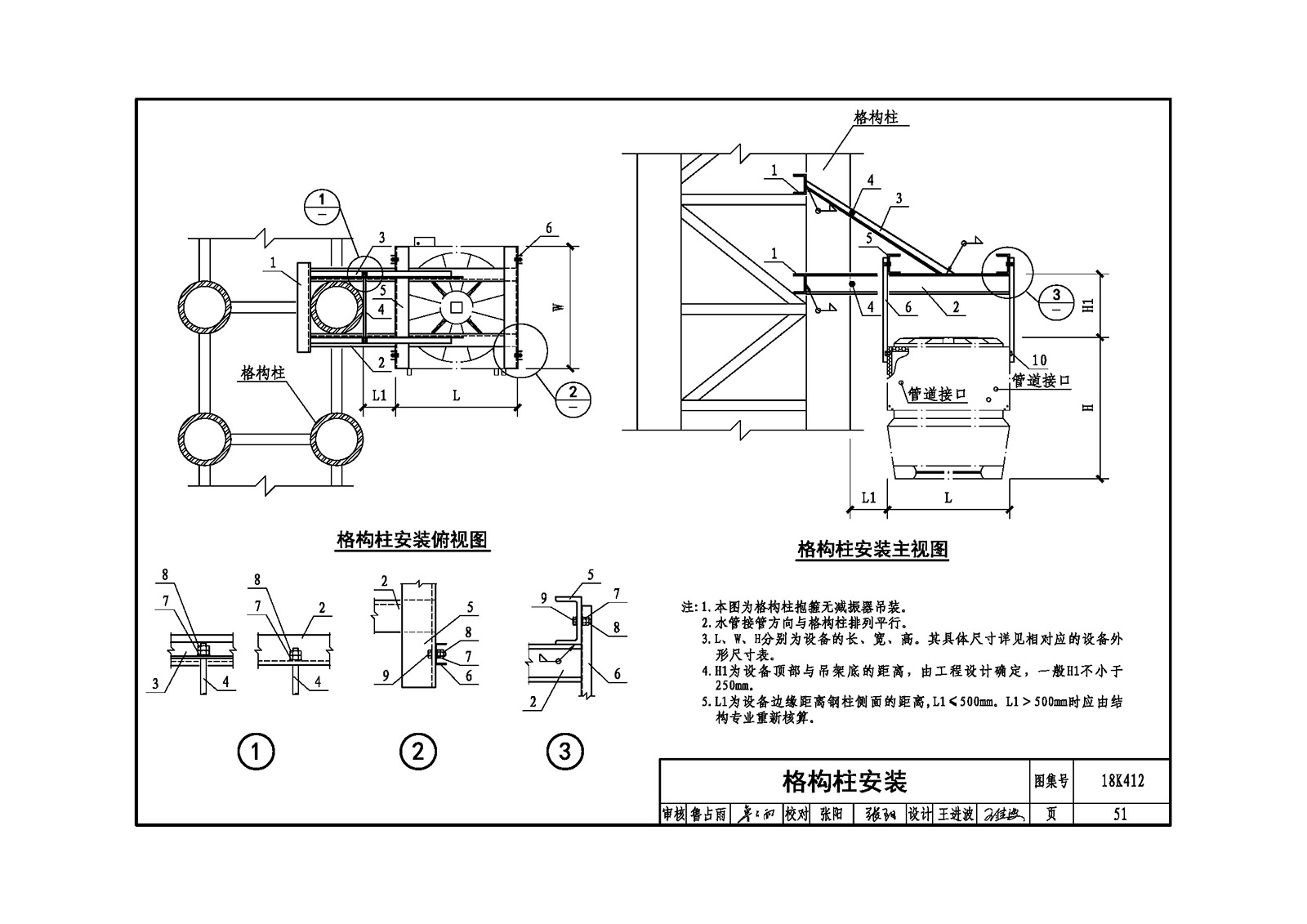

| 格構柱安裝 | 51 |
| 網架吊裝、格構柱安裝材料規格表 | 52 |
| 管道連接圖 | 53 |
| 風管出屋面詳圖 | 54 |
| 電氣控制 | |
| 電氣控制說明 | 56 |
| 就地無線控制系統示意圖 | 58 |
| 就地有線控制系統示意圖 | 59 |
| 遠程無線控制系統示意圖 | 60 |

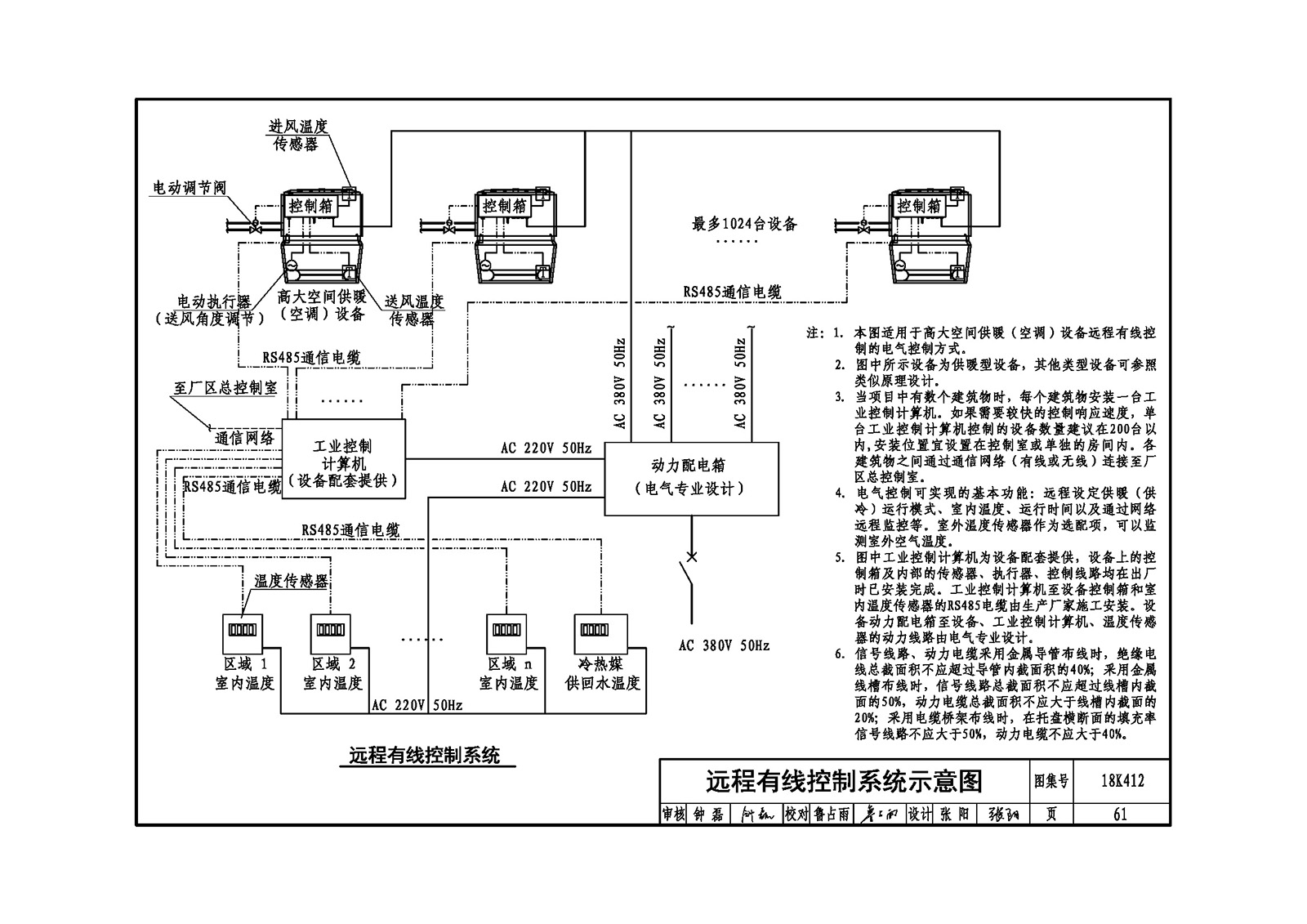

| 遠程有線控制系統示意圖 | 61 |
| 設備電路連接圖(一) | 62 |
| 設備電路連接圖(二 | ) |
