18GL204：預制混凝土綜合管廊

圖集編號

18GL204

圖集名稱

預制混凝土綜合管廊

定價

72.00 元

開本

16 開

主編單位

廈門市市政工程設計院有限公司
中冶京誠工程技術有限公司
中國建筑標準設計研究院有限公司

圖集咨詢

圖集購買

內容簡介

本圖集適用于8度及8度以下抗震設防，采用明挖法施工的單層預制混凝土綜合管廊主體工程。

主要內容（包括）在不同覆土深度、不同荷載作用下標準斷面設計、節段連接設計、其他構造設計等內容。其中主體結構設計部分包括單艙、雙艙截面尺寸選用表、鋼筋材料表以及節點構造詳圖；節段連接設計設計包括柔性承插式接頭、縱向緊鎖承插式接頭、膠接預應力接頭連接設計等內容；其他構造設計包括預制節段吊裝及槽式預埋件等內容。

本圖集中管廊的截面型式、配筋、細部構造等可供設計人員直接選用，施工單位可參照施工。

目錄	1
總說明	4
標準斷面
結構設計說明	1-1

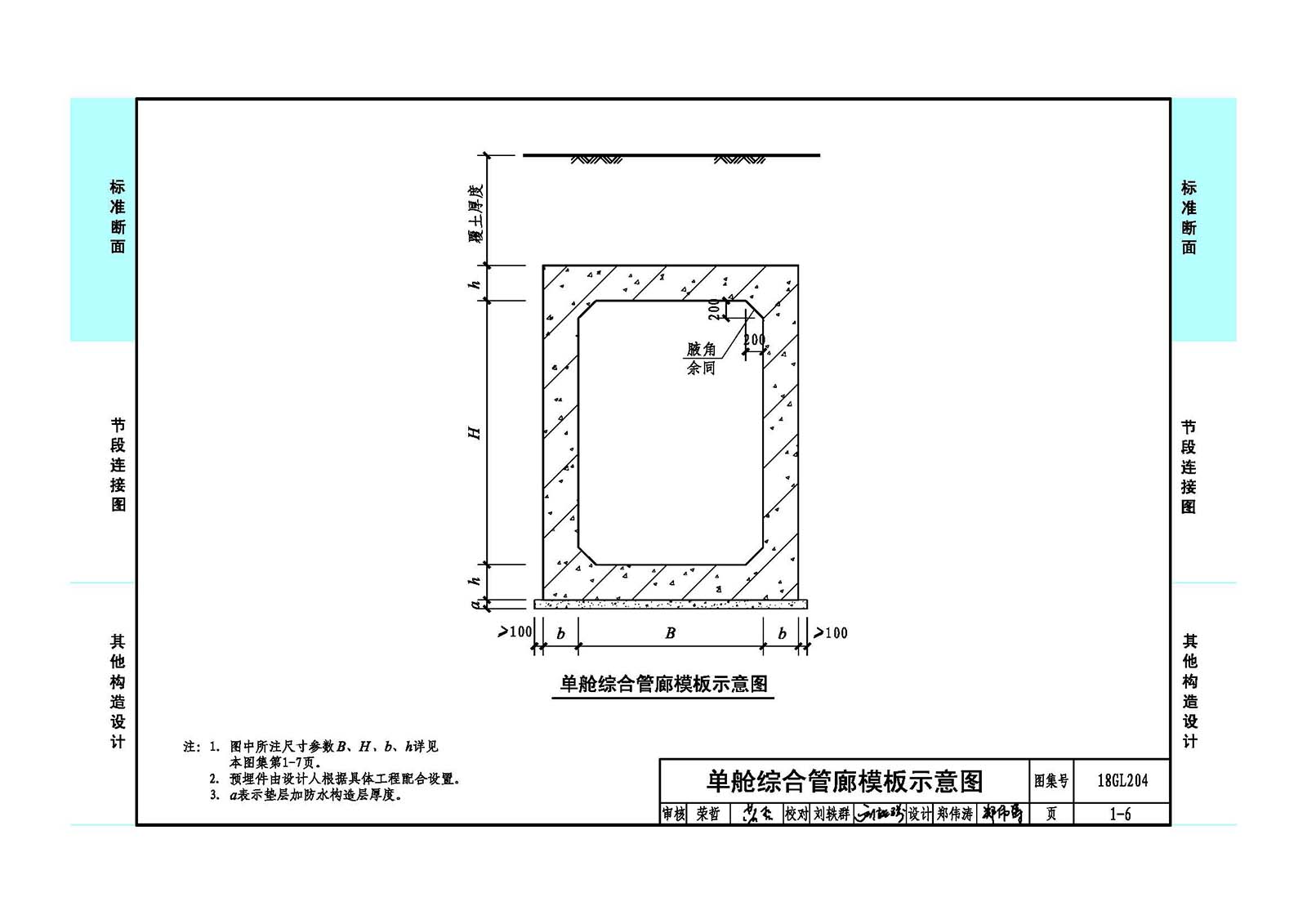

單艙綜合管廊模板示意圖	1-6
單艙綜合管廊模板參數表	1-7
單艙綜合管廊配筋示意圖	1-8
PC1-2425A3(PC1-2425A2)鋼筋表	1-9
PC1-2425B3(PC1-2425B2)鋼筋表	1-9
PC1-3625A3(PC1-3625A2)鋼筋表	1-10
PC1-3625B3(PC1-3625B2)鋼筋表	1-10

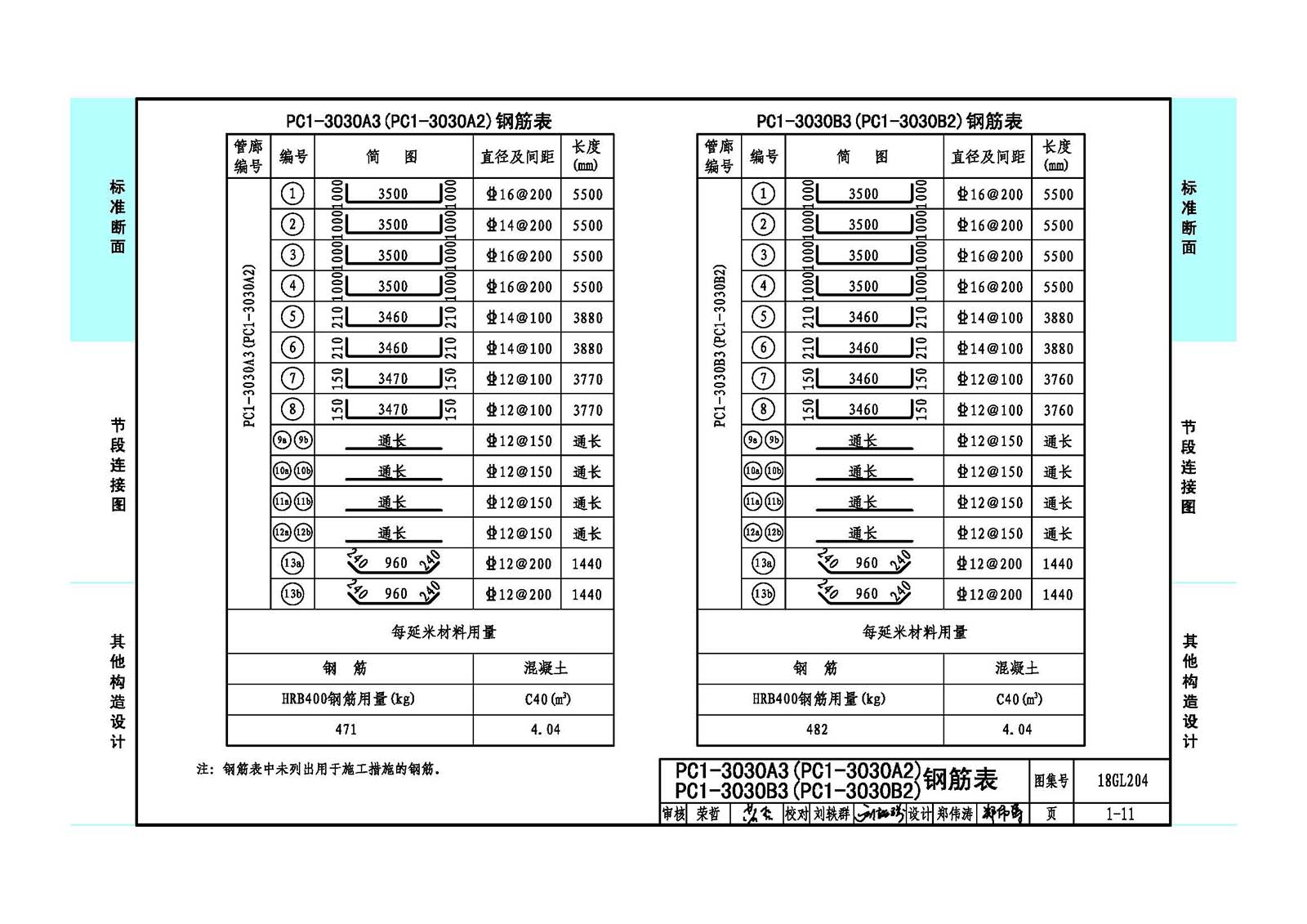

PC1-3030A3(PC1-3030A2)鋼筋表	1-11
PC1-3030B3(PC1-3030B2)鋼筋表	1-11
PC1-4230A3(PC1-4230A2)鋼筋表	1-12
PC1-4230B3(PC1-4230B2)鋼筋表	1-12
PC1-4830A3(PC1-4830A2)鋼筋表	1-13
PC1-4830B3(PC1-4830B2)鋼筋表	1-13
PC1-3635A3(PC1-3635A2)鋼筋表	1-14
PC1-3635B3(PC1-3635B2)鋼筋表	1-14
PC1-4835A3(PC1-4835A2)鋼筋表	1-15
PC1-4835B3(PC1-4835B2)鋼筋表	1-15
PC1-5635A3(PC1-5635A2)鋼筋表	1-16
PC1-5635B3(PC1-5635B2)鋼筋表	1-16
雙艙綜合管廊模板示意圖	1-17
雙艙綜合管廊模板參數表	1-18
雙艙綜合管廊配筋示意圖	1-20
PC2-163625A3(PC2-163625A2)鋼筋表	1-21
PC2-163625B3(PC2-163625B2)鋼筋表	1-22
PC2-163630A3(PC2-163630A2)鋼筋表	1-23
PC2-163630B3(PC2-163630B2)鋼筋表	1-24
PC2-163635A3(PC2-163635A2)鋼筋表	1-25
PC2-163635B3(PC2-163635B2)鋼筋表	1-26
PC2-243640A3(PC2-243640A2)鋼筋表	1-27
PC2-243640B3(PC2-243640B2)鋼筋表	1-28
PC2-244225A3(PC2-244225A2)鋼筋表	1-29
PC2-244225B3(PC2-244225B2)鋼筋表	1-30
PC2-244230A3(PC2-244230A2)鋼筋表	1-31
PC2-244230B3(PC2-244230B2)鋼筋表	1-32
PC2-244235A3(PC2-244235A2)鋼筋表	1-33
PC2-244235B3(PC2-244235B2)鋼筋表	1-34
PC2-244830A3(PC2-244830A2)鋼筋表	1-35
PC2-244830B3(PC2-244830B2)鋼筋表	1-36
PC2-244835A3(PC2-244835A2)鋼筋表	1-37
PC2-244835B3(PC2-244835B2)鋼筋表	1-38
PC2-245630A3(PC2-245630A2)鋼筋表	1-39
PC2-245630B3(pC2-245630B2)鋼筋表	1-40
PC2-305635A3(PC2-305635A2)鋼筋表	1-41
PC2-305635B3(PC2-305635B2)鋼筋表	1-42
PC2-305640A3(PC2-305640A2)鋼筋表	1-43
PC2-305640B3(PC2-305640B2)鋼筋表	1-44
單、雙艙綜合管廊角隅處鋼筋構造	1-45
綜合管廊頂、底板支座鋼筋構造	1-46
綜合管廊節段端部鋼筋大樣及抗剪拉筋布置示意	1-47
節段連接圖
節段連接說明	2-1
柔性承插式接頭	2-5

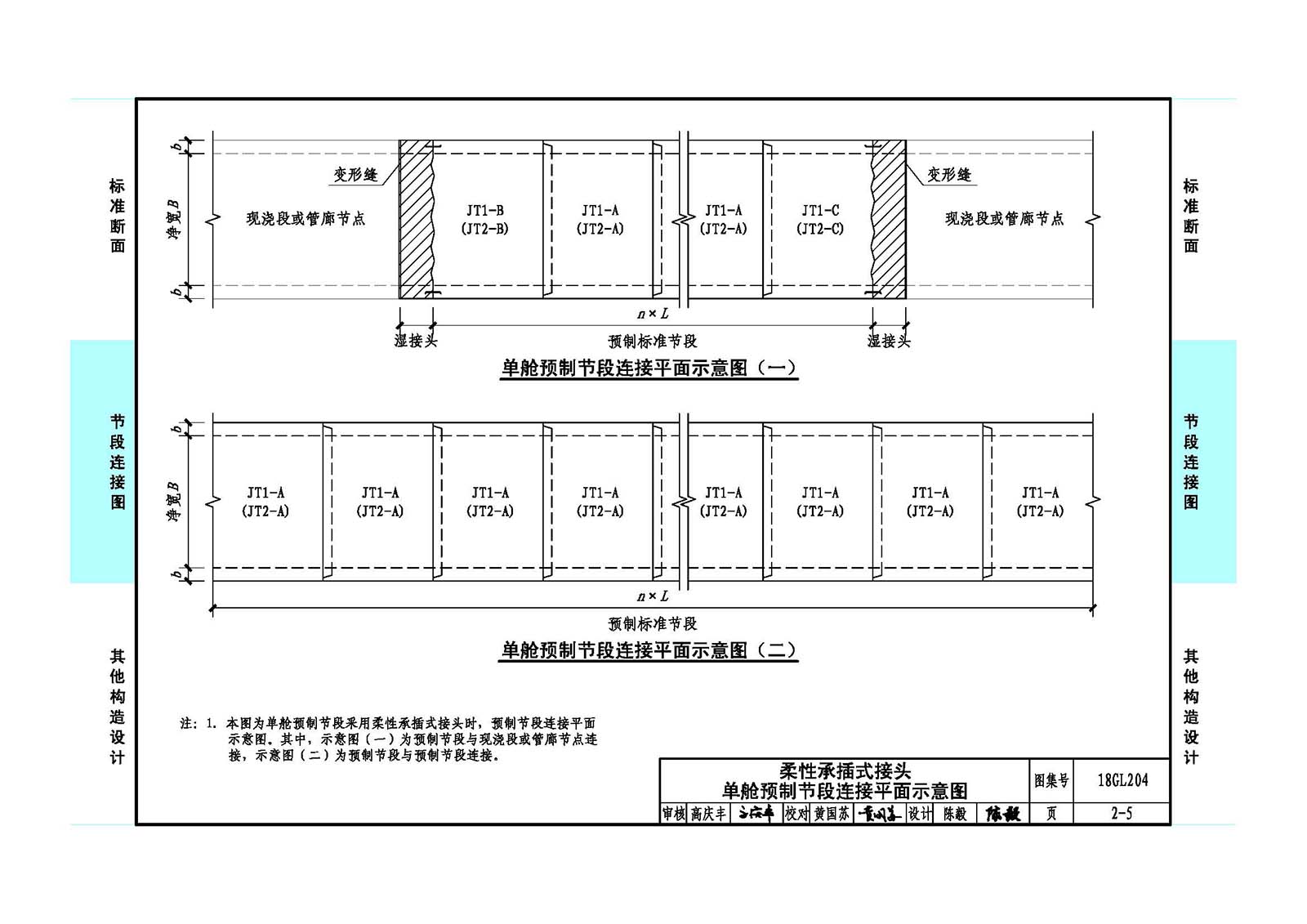

單艙預制節段連接平面示意圖	2-5
單艙接頭(I型)構造圖	2-6
單艙接頭(II型)構造圖	2-7
單艙現澆接頭構造圖	2-8
單艙預制節段橫斷面定位尺寸選用表	2-9
雙艙預制節段連接平面示意圖	2-10

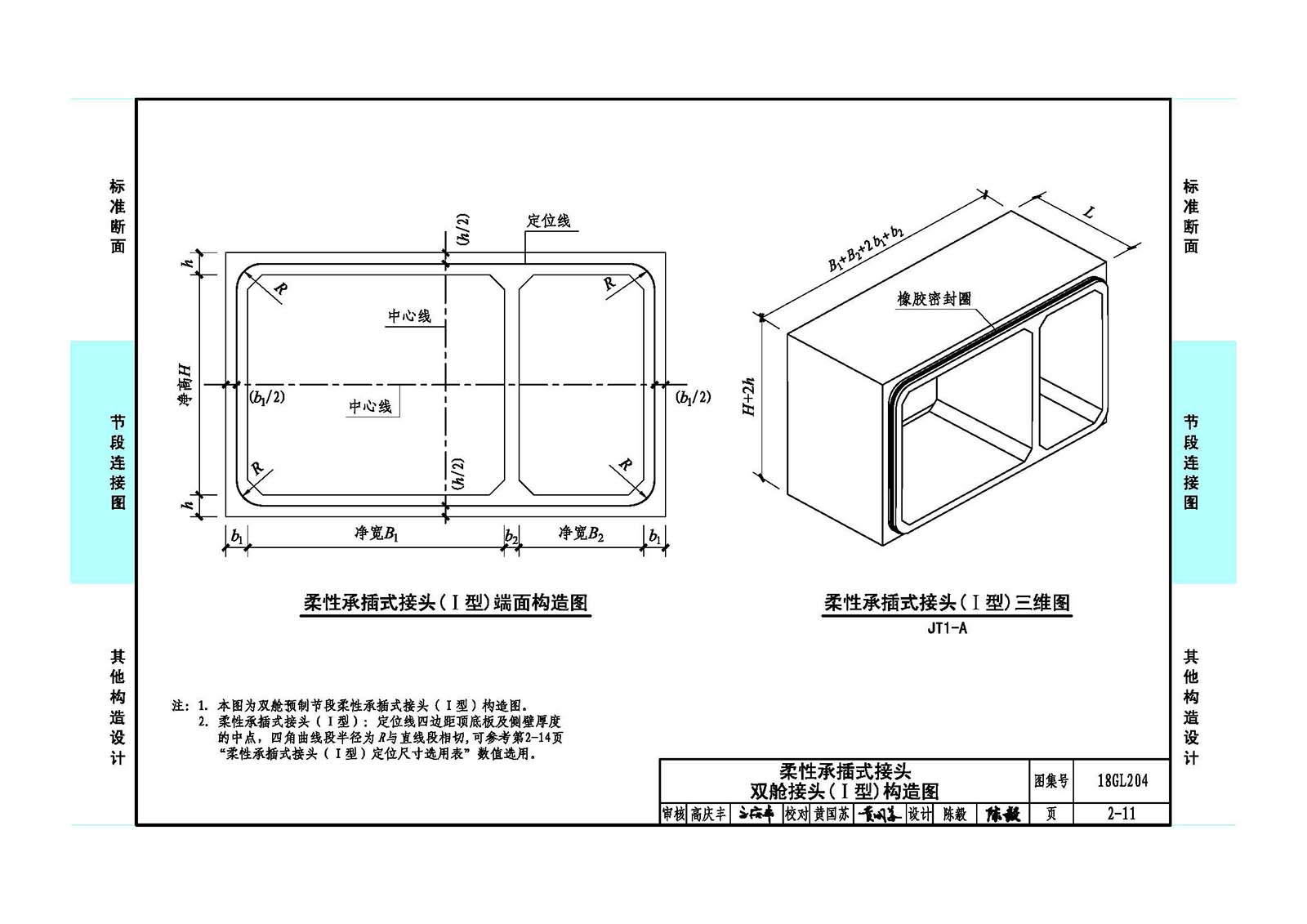

雙艙接頭(I型)構造圖	2-11
雙艙接頭(II型)構造圖	2-12
雙艙現澆接頭構造圖	2-13
雙艙預制節段橫斷面定位尺寸選用表	2-14
插口工作面雙膠圈接頭示意圖	2-15
縱向鎖緊承插式接頭	2-16
單艙預制節段連接平面示意圖	2-16
單艙預制接頭構造示意圖	2-17
單艙現澆接頭構造示意圖	2-18
雙艙預制節段連接平面示意圖	2-19
雙艙預制接頭構造示意圖	2-20
雙艙現澆接頭構造示意圖	2-21
插口工作面+端面雙膠圈接頭示意圖	2-22
端面雙膠圈接頭示意圖	2-23
連接箱示意圖	2-24
膠接預應力接頭	2-25
單艙預制節段連接平面示意圖	2-25

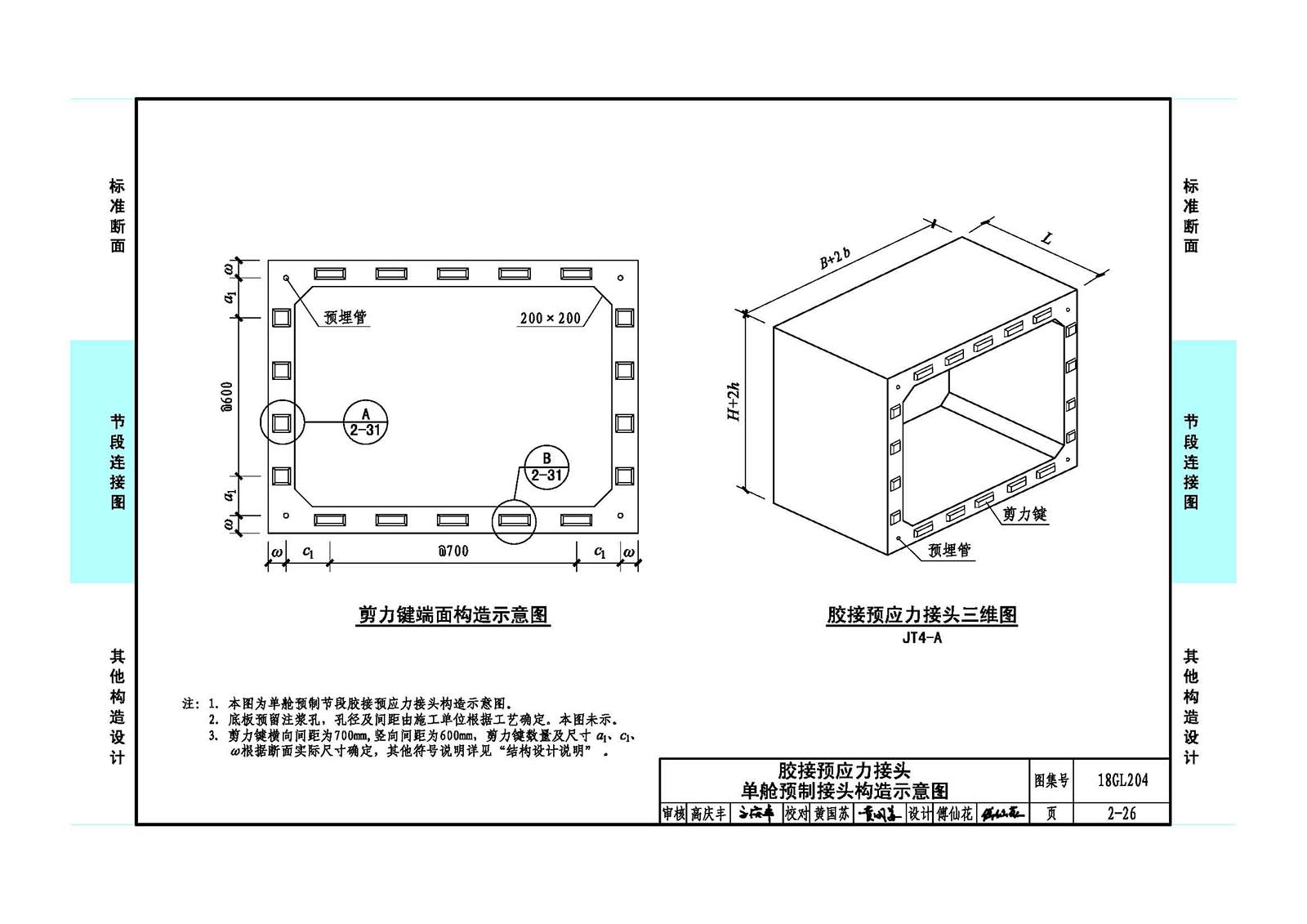

單艙預制接頭構造示意圖	2-26
單艙現澆接頭構造示意圖	2-27
雙艙預制節段連接平面示意圖	2-28
雙艙預制接頭構造示意圖	2-29
雙艙現澆接頭構造示意圖	2-30
剪力鍵構造圖	2-31
張拉槽構造圖	2-32
永久預應力材料用量明細表	2-33
單艙預制節段臨時連接縱斷面、平面構造圖	2-34
單艙預制節段臨時連接橫斷面構造圖	2-35
雙艙預制節段臨時連接縱斷面、平面構造圖	2-36
雙艙預制節段臨時連接橫斷面構造圖	2-37
臨時鋼錨塊構造圖	2-38
節段匹配預制平曲線、豎曲線處理示意圖	2-39
管廊預制節段與管廊現澆段連接構造圖	2-40
其他構造設計
單艙預制節段吊裝示意圖(一)側面預埋鋼管	3-1

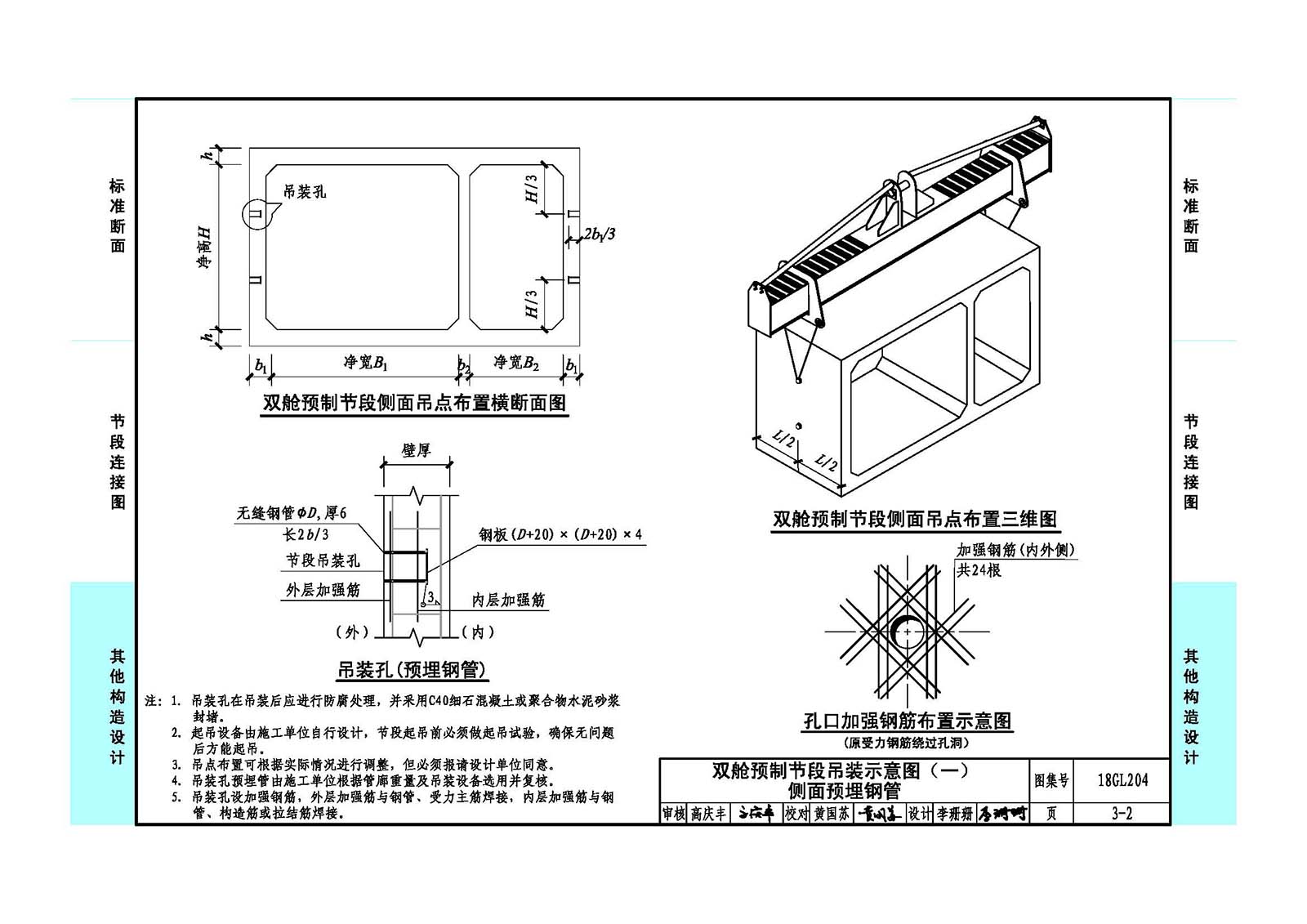

雙艙預制節段吊裝示意圖(一)側面預埋鋼管	3-2
單艙預制節段吊裝示意圖(二)頂面預埋吊孔	3-3
雙艙預制節段吊裝示意圖(二)頂面預埋吊孔	3-4
綜合管廊槽式預埋件示意圖	3-5
附錄
附錄1 彈性橡膠密封圈及遇水膨脹橡膠復合密封圈的主要物理性能表	4-1
附錄2 混凝土建筑接縫用密封圈的主要物理性能表	4-2
附錄3 預制節段拼接膠粘劑的主要物理性能表	4-3
