17J908-2：公共建筑節能構造-夏熱冬冷和夏熱冬暖地區
- 圖集編號
- 17J908-2
- 圖集名稱
- 公共建筑節能構造-夏熱冬冷和夏熱冬暖地區
- 定價
- 61.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑西南設計研究院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于夏熱冬冷、夏熱冬暖地區新建、改建、擴建的公共建筑。
本圖集內容主要涉及夏熱冬冷、夏熱冬暖地區公共建筑圍護結構的保溫隔熱構造和熱工性能。列入較為常用和成熟的外墻、屋面、樓地面等部位的保溫隔熱構造做法。分別給出了不同保溫材料在標準部位、層間部位、門窗部位、轉角部位、女兒墻等部位的典型構造詳圖。其中外墻包括粘貼保溫板外墻外保溫系統、無機輕集料外墻外保溫隔熱系統、聚氨酯外墻外保溫隔熱系統等。
圖集按照新的《民用建筑熱工設計規范》GB50176-2016標準編制，是對原圖集06J908-2的修編。圖集在老版本基礎上增加了外保溫的構造做法，更新了相關數據。圖集內容豐富、品種多樣、構造詳細、實用性強，滿足廣大設計和施工工作的使用需求。
備注
替代06J908-2
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 外墻保溫隔熱 | |
| 外墻外保溫隔熱 | |
| 外墻外保溫系統說明 | 1-1 |
| 粘貼保溫板外墻外保溫系統說明 | 1-2 |
| 粘貼保溫板外墻外保溫隔熱基本做法 | 1-3 |
| 粘貼保溫板外保溫窗口節點構造 | 1-4 |
| 粘貼保溫板外保溫平面轉角節點構造 | 1-6 |
| 粘貼保溫板外保溫勒腳、女兒墻、防火隔離帶節點構造 | 1-7 |
| 無機輕集料保溫砂漿外墻外保溫系統說明 | 1-8 |
| 無機輕集料保溫砂漿外墻外保溫隔熱基本做法 | 1-9 |
| 無機輕集料保溫砂漿外保溫窗口節點構造 | 1-10 |
| 無機輕集料保溫砂漿外保溫平面轉角節點構造 | 1-12 |
| 無機輕集料保溫砂漿外保溫勒腳、女兒墻節點構造 | 1-13 |
| 硬泡聚氨酯外墻外保溫系統說明 | 1-14 |
| 噴涂硬泡聚氨酯外墻外保溫隔熱基本做法 | 1-15 |
| 噴涂硬泡聚氨酯外保溫窗口節點構造 | 1-16 |

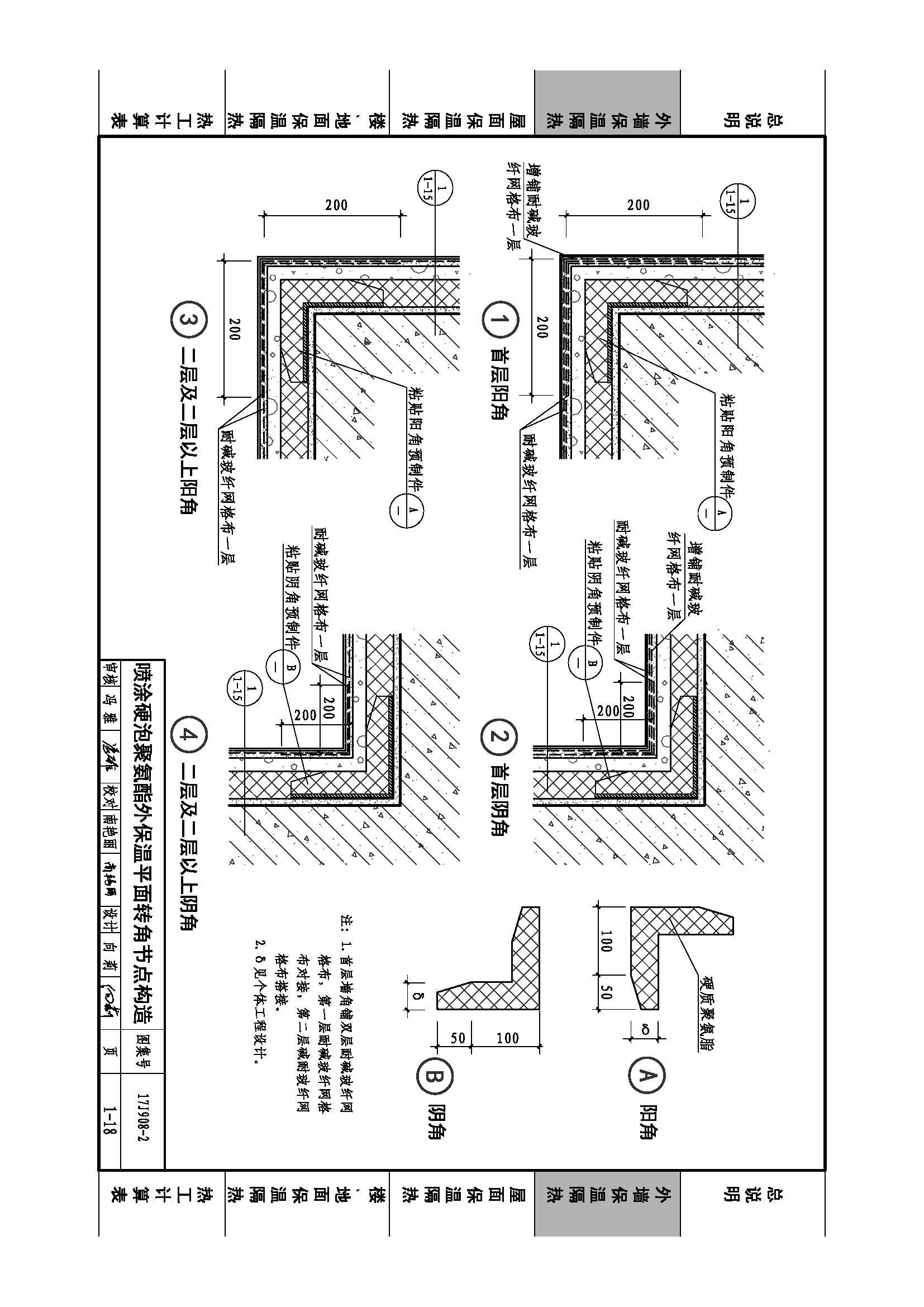

| 噴涂硬泡聚氨酯外保溫平面轉角節點構造 | 1-18 |
| 噴涂硬泡聚氨酯外保溫勒腳、女兒墻、防火隔離帶節點構造 | 1-19 |
| EPS鋼絲網架板現澆混凝土外墻外保溫系統說明 | 1-20 |
| EPS鋼絲網架板現澆混凝土外保溫隔熱基本做法 | 1-21 |
| EPS鋼絲網架板現澆混凝土外保溫窗口節點構造 | 1-22 |
| EPS鋼絲網架板現澆混凝土外保溫平面轉角節點構造 | 1-24 |
| EPS鋼絲網架板現澆混凝土外保溫勒腳、女兒墻節點構造 | 1-25 |
| 外墻內保溫隔熱 | |
| 外墻內保溫系統說明 | 1-26 |
| 石膏復合保溫板外墻內保溫系統說明 | 1-27 |
| 石膏復合保溫板外墻內保溫基本做法 | 1-28 |
| 石膏復合保溫板內保溫粘結膏布置 | 1-29 |
| 石膏復合保溫板內保溫平面轉角、踢腳節點構造 | 1-30 |
| 石膏復合保溫板內保溫外墻與內隔墻交接處節點構造 | 1-31 |
| 石膏復合保溫板內保溫窗口節點構造 | 1-32 |
| 石膏復合保溫板內保溫樓板、屋面節點構造 | 1-34 |
| 巖棉、玻璃棉龍骨固定外墻內保溫系統說明 | 1-35 |
| 巖棉、玻璃棉龍骨固定內保溫基本做法 | 1-36 |
| 巖棉、玻璃棉龍骨固定內保溫平面轉角、踢腳板節點構造 | 1-38 |
| 巖棉、玻璃棉龍骨固定內保溫窗口、穿墻管道、接線金節點構造 | 1-39 |
| 無機輕集料保溫砂漿外墻內保溫系統說明 | 1-40 |
| 無機輕集料保溫砂漿外墻內保溫隔熱基本做法 | 1-41 |

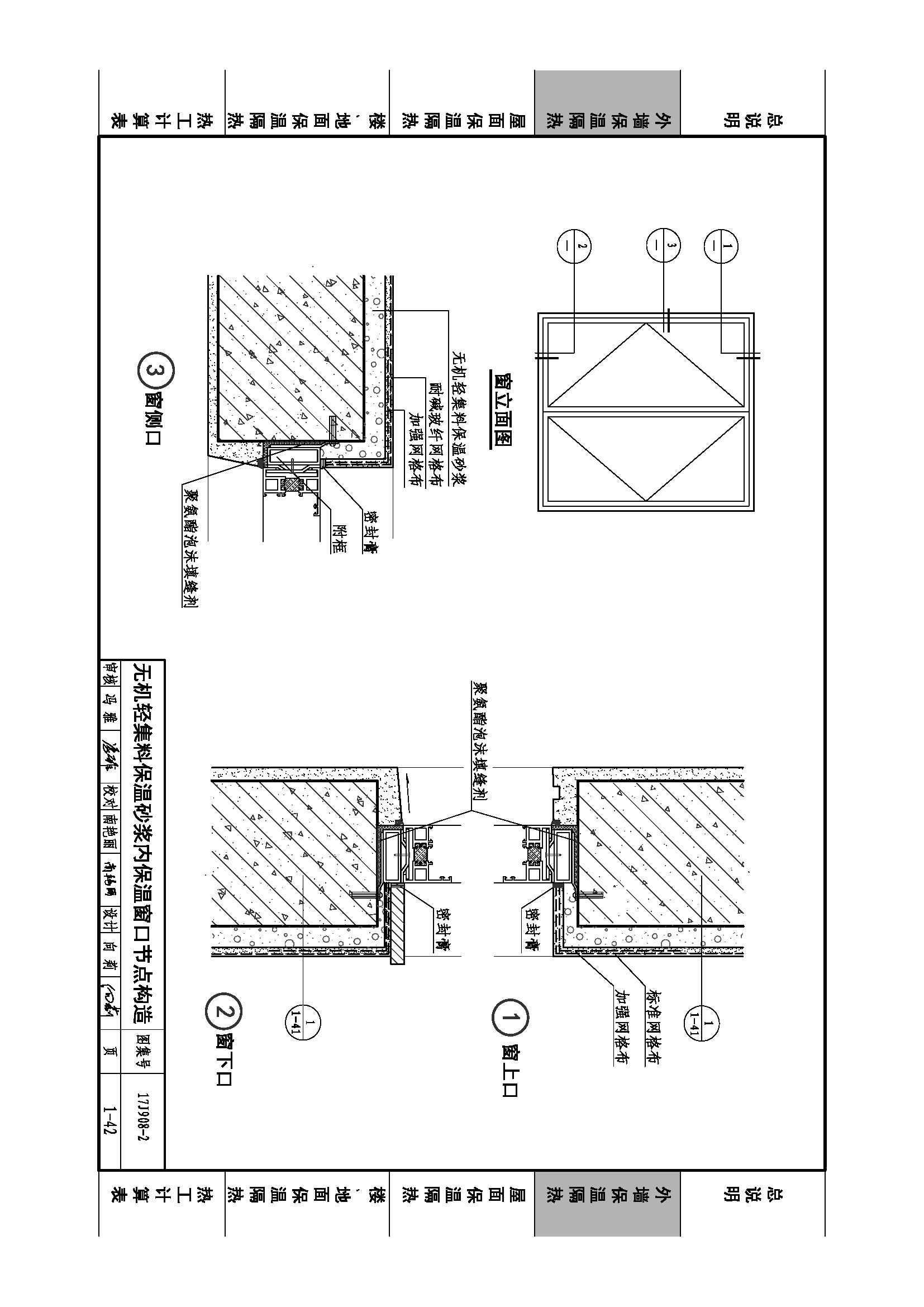

| 無機輕集料保溫砂漿內保溫窗口節點構造 | 1-42 |
| 無機輕集料保溫砂漿內保溫平角轉角、踢腳節點構造 | 1-43 |
| 外墻自保溫隔熱 | |
| 蒸壓加氣混凝土自保溫系統說明 | 1-44 |
| 蒸壓加氣混凝土砌塊保溫隔熱基本做法 | 1-45 |
| 屋面保溫隔熱 | |
| 屋面保溫隔熱系統說明 | 2-1 |
| 屋面保溫隔熱做法 | 2-2 |
| 屋面保溫隔熱細部構造 | 2-5 |
| 樓、地面保溫隔熱 | |
| 地面、自然通風地下室頂板保溫節點構造 | 3-1 |
| 地下室外墻外保溫節點構造 | 3-2 |
| 底部自然通風架空層樓板保溫節點構造 | 3-3 |
| 公共建筑保溫隔熱熱工計算表 | |
| 常用保溫材料主要技術性能參數表 | 4-1 |
| 外墻外保溫熱工計算選用表 | 4-2 |
| 外墻內保溫熱工計算選用表 | 4-7 |
| 屋面保溫隔熱熱工計算選用表 | 4-13 |
| 架空樓板保溫隔熱熱工計算選用表 | 4-16 |
| 附錄 | |
| 附錄1 水泥纖維板保溫隔熱裝飾復合板系統說明 | 附錄1-1 |
| 附錄2 超細無機纖維保溫系統說明 | 附錄2-1 |
| 相關技術資料 | 100 |
樣張
