17T206：地鐵工程抗震支吊架設計與安裝
- 圖集編號
- 17T206
- 圖集名稱
- 地鐵工程抗震支吊架設計與安裝
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 天津市正石建筑設計有限公司
- 天津市路安電氣化監理有限公司
- 中鐵一局集團建筑安裝工程有限公司
內容簡介
本圖集適用于抗震設防烈度為6～8度地區的新建、改建、擴建地鐵工程中的抗震支吊架選用與施工。其他城市軌道交通工程可參照使用。
主要內容包括：C型槽鋼截面技術參數，水管側向、縱向抗震支吊架選用與安裝，風管側向、縱向抗震支吊架選用與安裝，電纜橋架側向、縱向抗震支吊架選用與安裝，綜合管線側向、縱向抗震支吊架安裝，安裝節點大樣圖等。
本圖集為首次編制的有關地鐵工程抗震支吊架選用與安裝的國家建筑標準設計圖集，采用圖、文、表等多種形式，系統地給出了抗震支吊架種類、適用條件、選型性能和安裝圖等，可供設計人員直接選用、施工人員照圖施工。
目錄
| 總說明 | 1 |
|---|---|
| 常用C型槽鋼規格及截面特性技術參數 | 8 |
| 管道抗震支吊架 | |

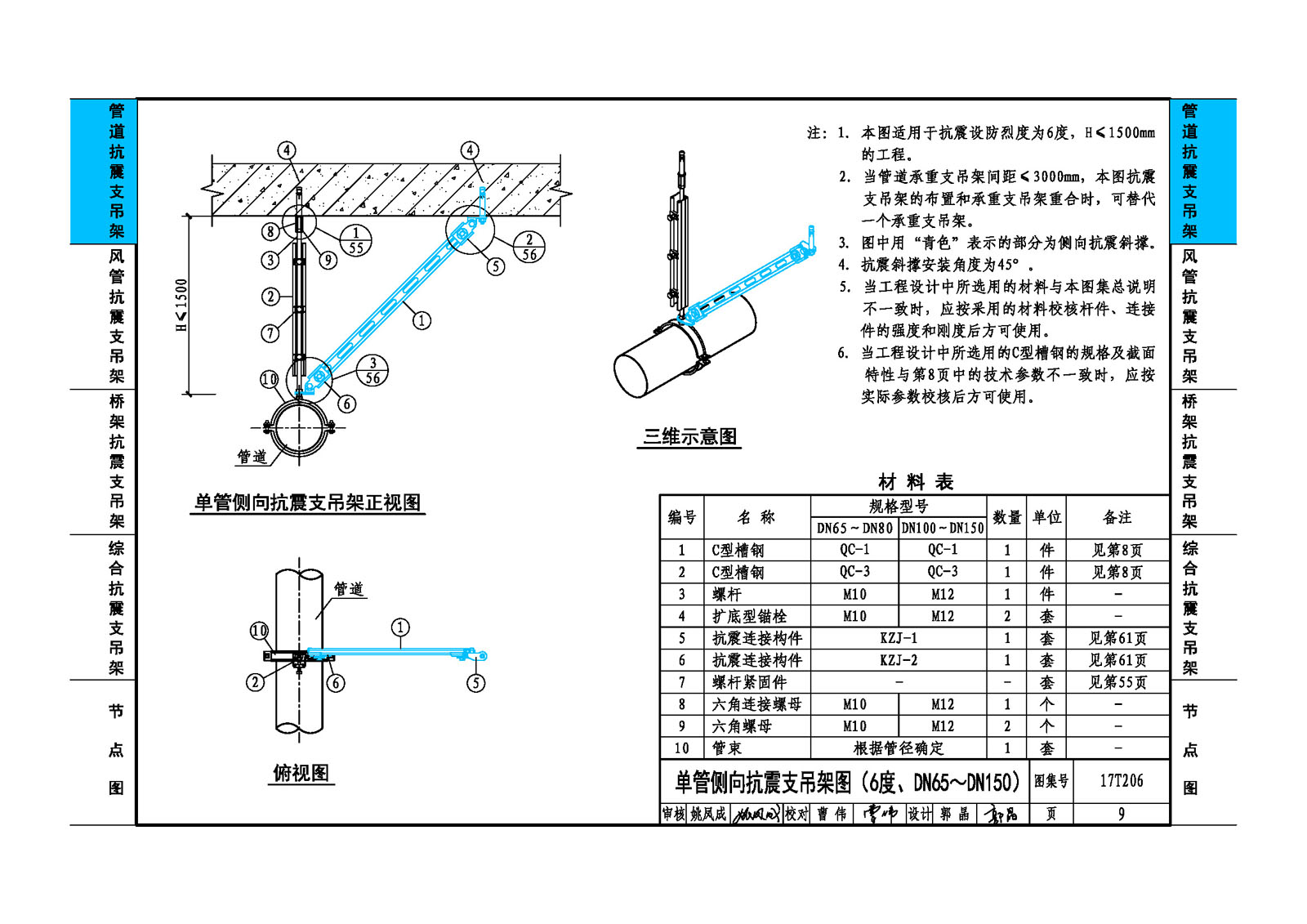

| 單管側向抗震支吊架圖( 6度、DN65-DN150) | 9 |
| 單管側向抗震支吊架圖( 6度、DN200) | 10 |
| 單管雙向抗震文吊架圖( 6度、DN65-DN150) | 11 |
| 單管雙向抗震支吊架圖( 6度、DN200) | 12 |
| 雙管側向抗震支吊架圖( 6度、DN65-DN150) | 13 |
| 雙管雙向抗震支吊架圖( 6度、DN65-DN150) | 14 |
| 單管側向抗震支吊架圖( 7度及8度、DN65-DN150) | 15 |
| 單管側向抗震支吊架圖( 7度及8度、DN200) | 16 |
| 單管雙向抗震支吊架圖( 7度及B度、DN65-DN150) | 17 |
| 單管雙向抗震支吊架圖( 7度及8度、DN200) | 18 |
| 雙管側向抗震支吊架圖( 7度及8度、DN65-DN150) | 19 |
| 雙管雙向抗震支吊架圖( 7度及8度、DN65-DN150) | 20 |
| 矩形風管抗震支吊架 | |
| 不保溫風管抗震支吊架選用表( 6度) | 21 |
| 保溫風管抗震支吊架選用表( 6度) | 22 |
| 矩形風管側向抗震支吊架圖( 6度) | 23 |

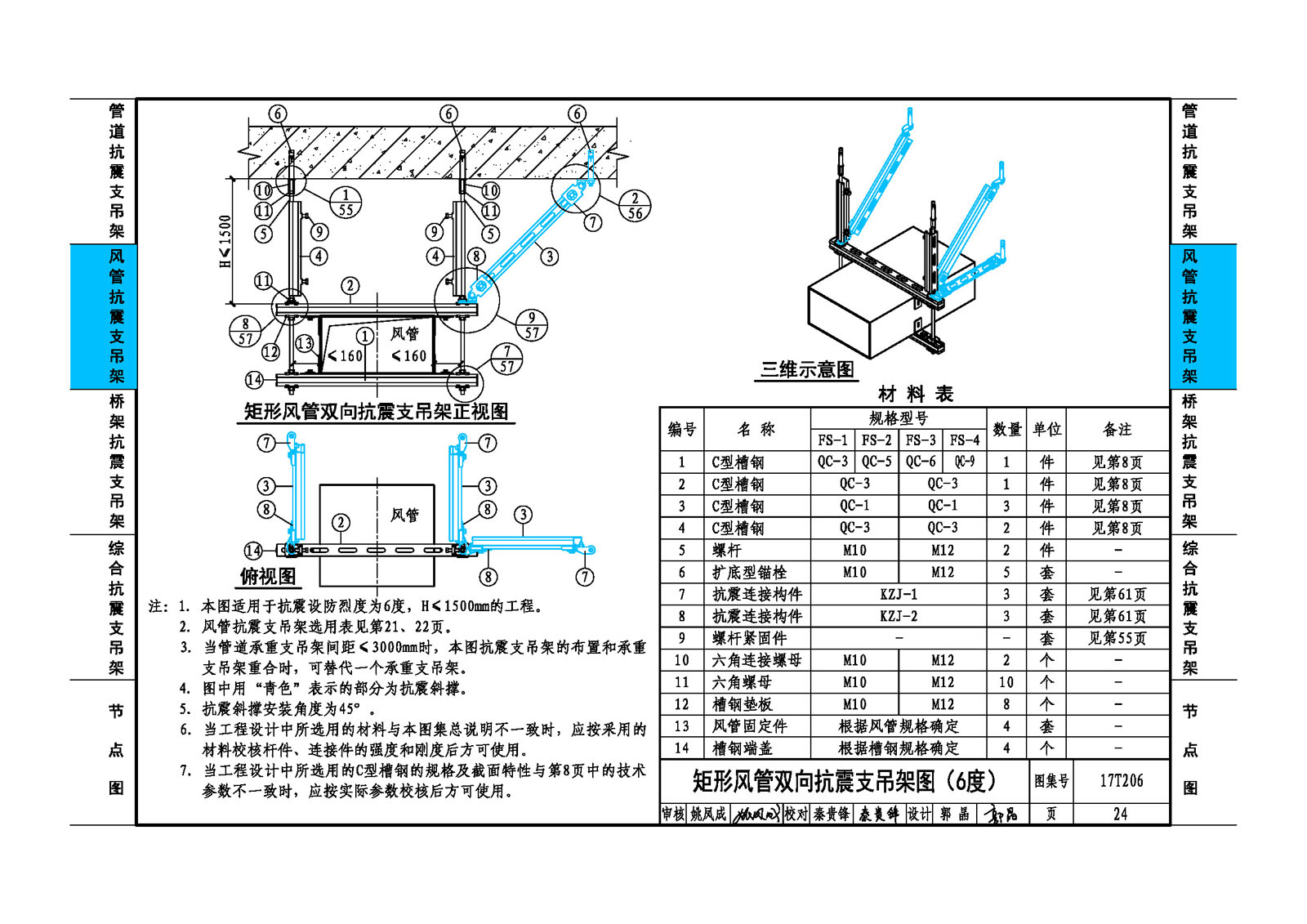

| 矩形風管雙向抗震支吊架圖( 6度) | 24 |
| 不保溫風管抗震支吊架選用表( 7度、8度) | 25 |
| 保溫風管抗震支吊架選用表( 7度、8度) | 26 |
| 矩形風管單側向抗震支吊架圖( 7度、8度) | 27 |
| 矩形風管雙側向抗震支吊架圖( 7度、8度) | 28 |
| 矩形風管單側雙向抗震支吊架圖( 7度、8度) | 29 |
| 矩形風管雙側雙向抗震支吊架圖( 7度、8度) | 30 |
| 電纜橋架抗震支吊架 | |
| 電纜橋架抗震支吊架選用表( 6度) | 31 |
| 電纜橋架側向抗震支吊架圖( 6度) | 32 |
| 電纜橋架雙向抗震支吊架圖( 6度) | 33 |
| 電纜橋架抗震支吊架選用表( 7度、8度) | 34 |
| 電纜橋架單側向抗震支吊架圖( 7度、8度) | 35 |
| 電纜橋架雙側向抗震支吊架圖( 7度、8度) | 36 |
| 電纜橋架單側雙向抗震支吊架圖( 7度、8度) | 37 |
| 電纜橋架雙側雙向抗震支吊架圖( 7度、8度) | 38 |
| 管線綜合抗震支吊架 | |
| 管線綜合A型側向抗震支吊架圖( 6度) | 39 |
| 管線綜合B型側向抗震支吊架圖( 6度) | 40 |
| 管線綜合C型側向抗震支吊架圖( 6度) | 41 |
| 管線綜合D型側向抗震支吊架圖( 6度) | 42 |
| 管線綜合A型雙向抗震支吊架圖( 6度) | 43 |
| 管線綜合B型雙向抗震支吊架圖( 6度) | 44 |
| 管線綜合C型雙向抗震支吊架圖( 6度) | 45 |
| 管線綜合D型雙向抗震支吊架圖( 6度) | 46 |
| 管線綜合A型側向抗震支吊架圖( 7度、8度) | 47 |
| 管線綜合B型側向抗震支吊架圖( 7度、8度) | 48 |
| 管線綜合C型側向抗震支吊架圖( 7度、8度) | 49 |
| 管線綜合D型側向抗震支吊架圖( 7度、8度) | 50 |
| 管線綜合A型雙向抗震支吊架圖( 7度、8度) | 51 |
| 管線綜合B型雙向抗震支吊架圖( 7度、8度) | 52 |
| 管線綜合C型雙向抗震支吊架圖( 7度、8度) | 53 |
| 管線綜合D型雙向抗震支吊架圖( 7度、8度) | 54 |
| 節點圖 | |
| 安裝節點圖(一) | 55 |
| 安裝節點圖(二) | 56 |
| 安裝節點圖(三) | 57 |
| 安裝節點圖(四) | 58 |

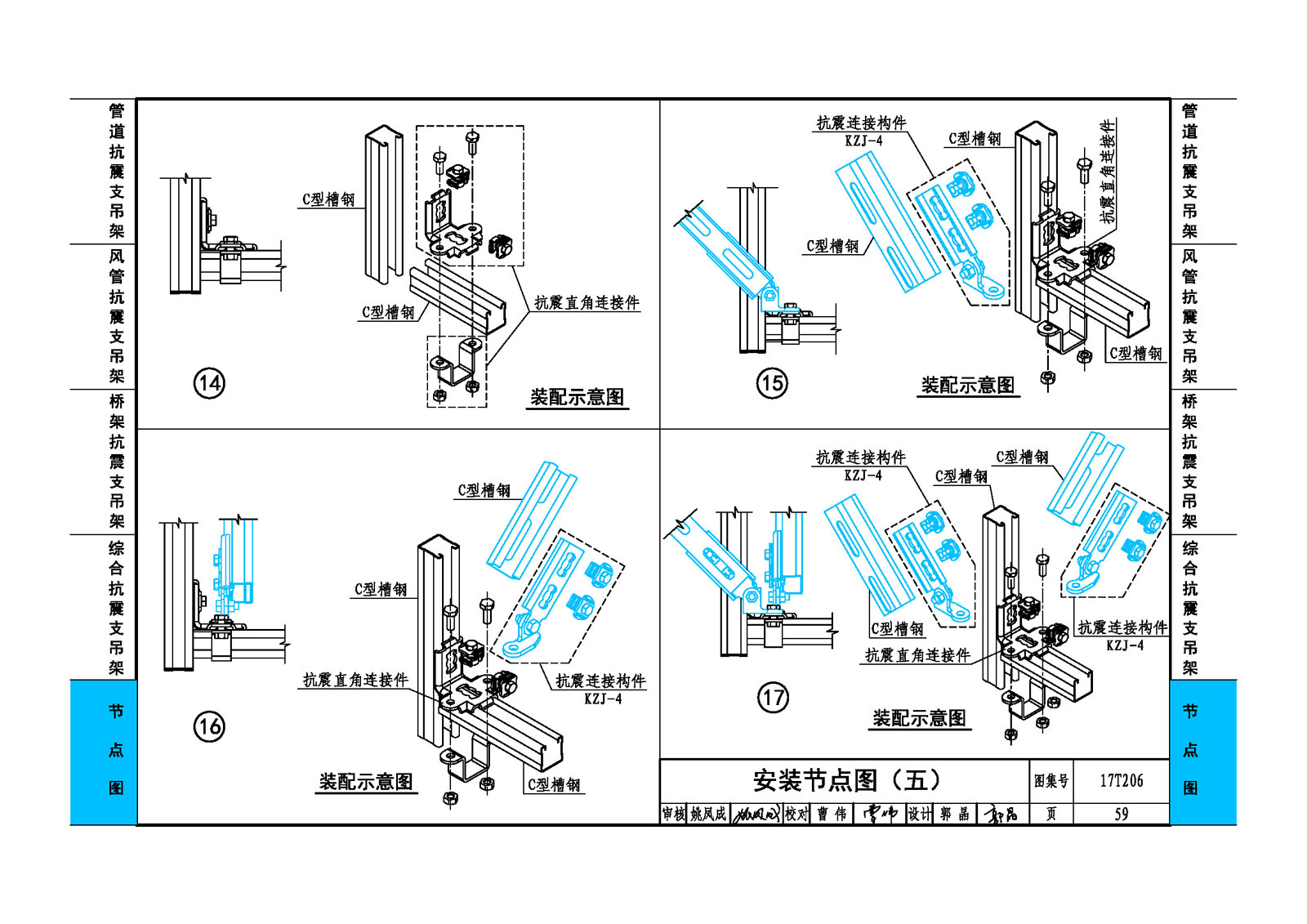

| 安裝節點圖(五) | 59 |
| 安裝節點圖(六) | 60 |
| 配件圖(一) | 61 |
| 配件圖(二) | 62 |
樣張
