17GL603：綜合管廊監控及報警系統設計與施工
- 圖集編號
- 17GL603
- 圖集名稱
- 綜合管廊監控及報警系統設計與施工
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 上海市政工程設計研究總院（集團）有限公司
- 中冶京誠工程技術有限公司
- 公安部沈陽消防研究所
內容簡介
本圖集主要內容包括環境與設備監控系統、通信系統、火災自動報警系統、安全防范系統等的系統圖和平面布置圖，以及各系統重要設備的安裝做法和纜線敷設等。本圖集中的系統圖、平面布置圖可供設計人員在進行相關系統設計時參考使用，設備安裝做法可供施工人員直接照圖施工安裝。
目錄
| 1 總則 | |
|---|---|
| 目錄 | 1-1 |
| 編制說明 | 1-3 |
| 圖形及文字符號 | 1-4 |
| 設計要點 | 1-6 |
| 2 環境與設備監控系統 | |
| 監控系統網絡方案 | 2-1 |

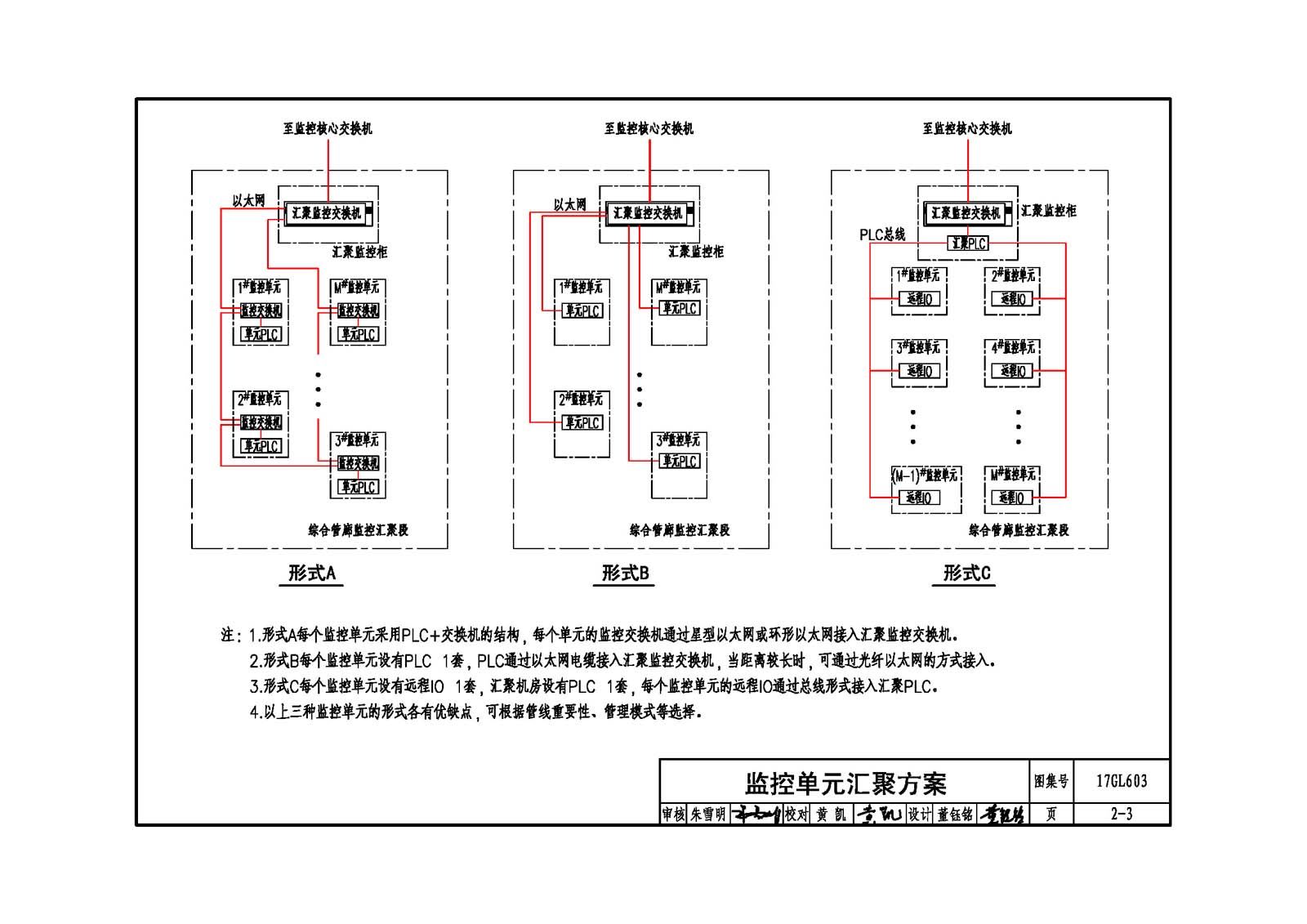

| 監控單元匯聚方案 | 2-3 |
| 監控單元設備監控原理圖 | 2-4 |
| 典型環境與設備監控系統監控點表 | 2-5 |

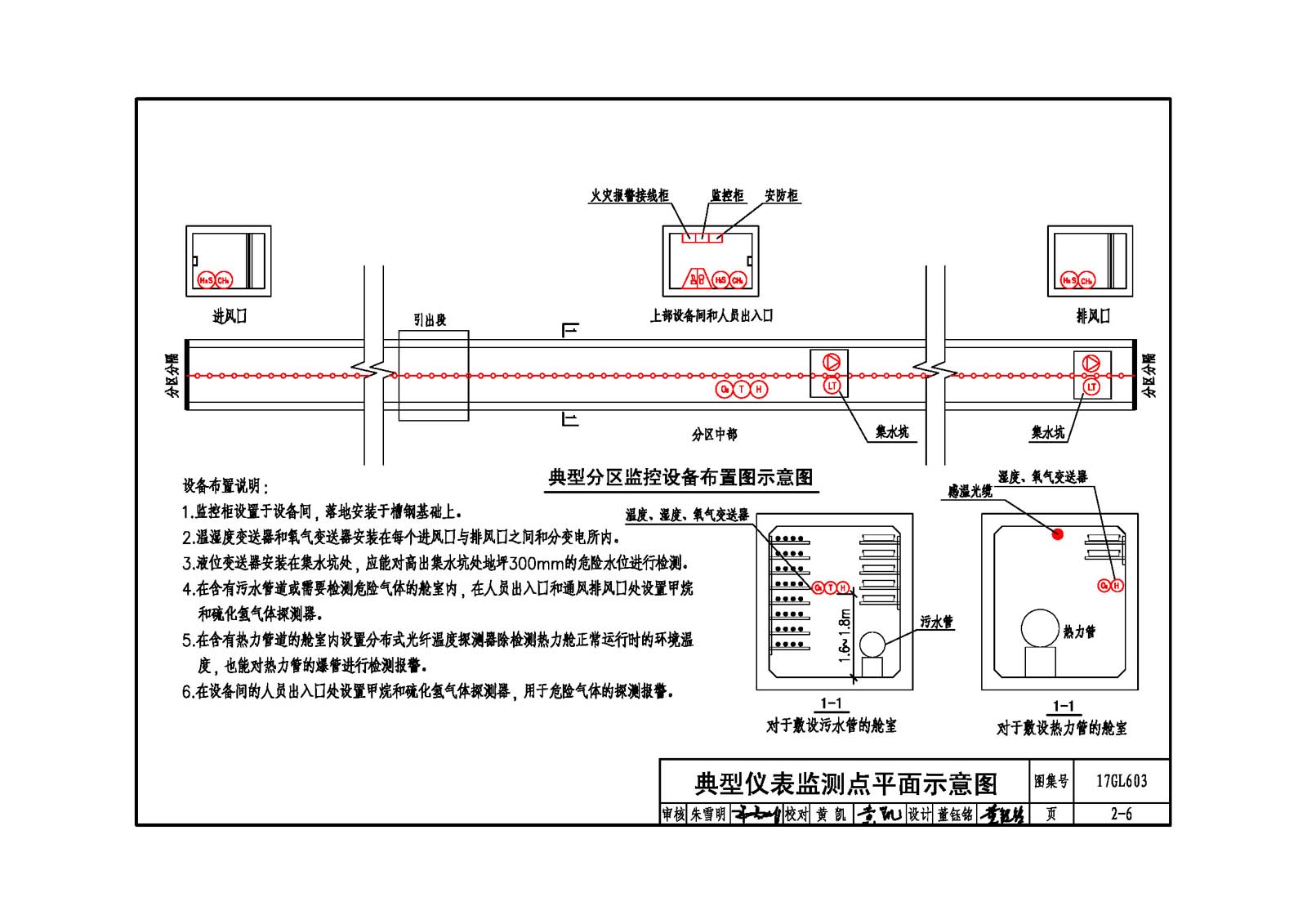

| 典型儀表監測點平面示意圖 | 2-6 |
| 3 安全防范系統 | |
| 安防系統圖 | 3-1 |
| 安防單元匯聚方案 | 3-3 |
| 離線電子巡查系統圖 | 3-5 |

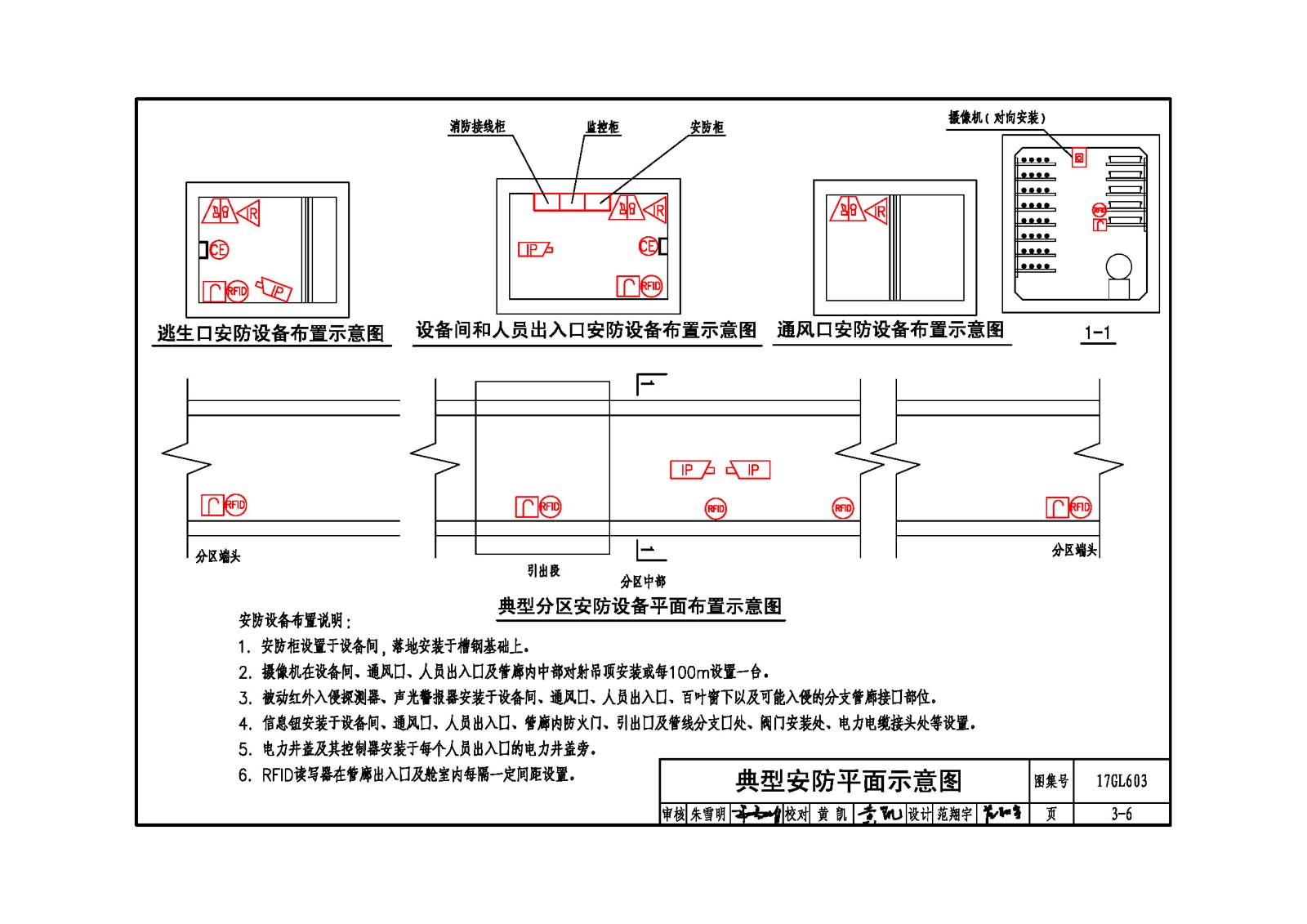

| 典型安防平面示意圖 | 3-6 |
| 綜合管廊典型吊裝口安防布置圖 | 3-7 |
| 綜合管廊典型通風口安防布置圖 | 3-8 |
| 4 通信系統 | |
| 固定式通信系統架構圖 | 4-1 |
| 無線信號覆蓋系統架構圖 | 4-4 |
| 典型通信系統平面示意圖 | 4-6 |
| 典型吊裝口通信設備布置圖 | 4-7 |
| 典型通風口通信設備布置圖 | 4-8 |
| 5 火災自動報警系統 | |
| 火災自動報警系統框圖 | 5-1 |
| 火災自動報警系統示意圖 | 5-2 |
| 典型區間火災自動報警系統圖 | 5-4 |
| 防火門監控系統圖 | 5-5 |
| 電氣火災監控系統圖 | 5-6 |
| 典型區間火災報警平面示意圖 | 5-7 |
| 典型區間電氣火災監控平面示意圖 | 5-8 |
| 可燃?xì)怏w探測報警系統圖 | 5-9 |
| 典型區間可燃?xì)怏w報警平面示意圖 | 5-11 |
| 典型吊裝口火災報警布置圖 | 5-12 |
| 典型通風口火災報警布置圖 | 5-13 |
| 6 統一管理信息平臺 | |
| 統一管理信息平臺系統框圖 | 6-2 |
| 統一管理信息平臺系統圖 | 6-3 |
| 7 監控中心及消防控制室 | |
| 監控中心平面布置圖示例 | 7-1 |
| 消防控制室及設備間平面布置圖示例 | 7-2 |
| 8 纜線敷設 | |
| 鋼管明敷設示意圖 | 8-1 |
| 管線用可彎曲金屬管過伸縮沉降縫做法 | 8-2 |
| 金屬槽盒安裝做法 | 8-3 |
| 9 設備安裝 | |

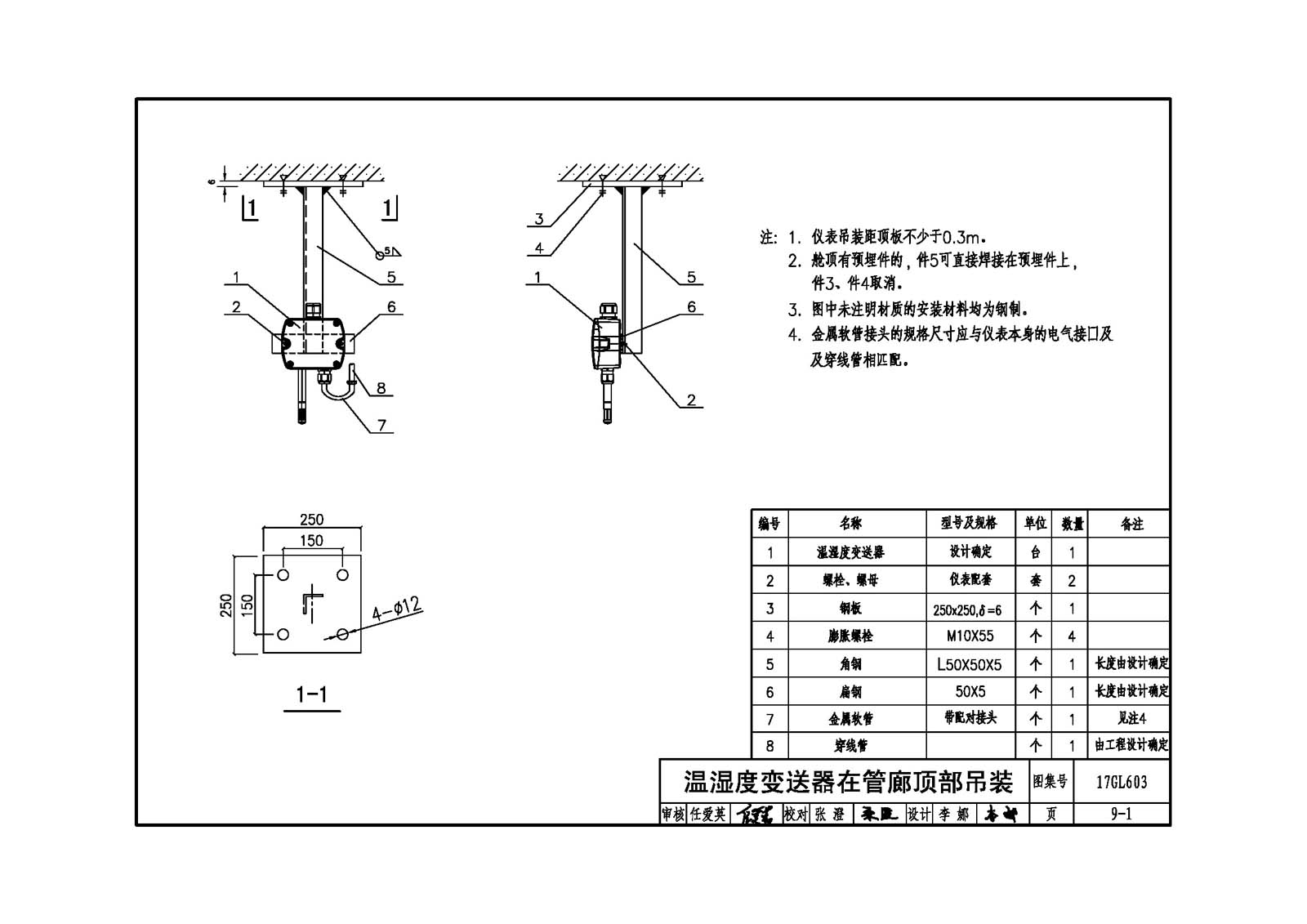

| 溫濕度變送器在管廊頂部吊裝 | 9-1 |
| 浮球式液位計的安裝(接線盒式) | 9-2 |
| 浮球式液位計的安裝(法蘭式) | 9-3 |
| 沉入纜式液位計的安裝(懸掛式) | 9-4 |
| 沉入纜式液位計的安裝(支架式) | 9-5 |
| 沉入纜式液位計的安裝(法蘭式) | 9-6 |
| 桿式電容式液位計的安裝(法蘭式) | 9-7 |
| 單個氣體探測器在管廊頂部吊裝圖(02 、CH) | 9-8 |
| 單個氣體探測器在管廊側壁安裝(02、CH、H2S) | 9-10 |
| 單個氣體探測器在管道支架上安裝(02、CH4、H2S) | 9-11 |
| 單個氣體探測器在地坪上安裝(02、H2S) | 9-12 |
| 多臺氣體探測器在管廊頂部吊裝(02、CH4) | 9-13 |
| 可燃?xì)怏w控制器在側壁上安裝 | 9-14 |
| 球型攝像機安裝示意圖 | 9-15 |
| 槍型攝像機安裝示意圖 | 9-16 |
| 入侵探測器安裝示意圖 | 9-17 |
| 出入口控制設備安裝示意圖 | 9-18 |

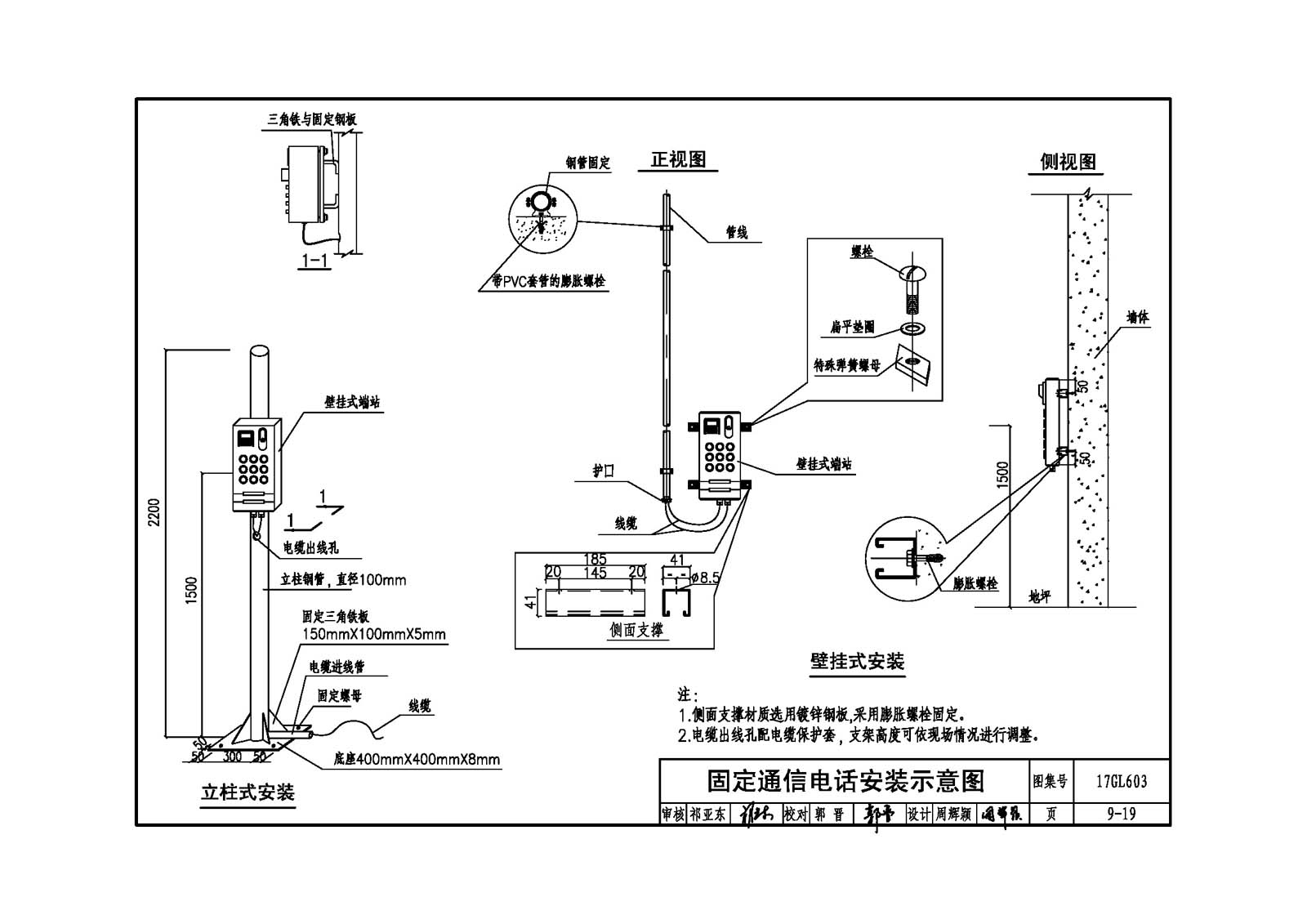

| 固定通信電話安裝示意圖 | 9-19 |
| 點型火災探測器明裝示意圖 | 9-20 |
| 纜式線型感溫火災探測器敷設示意圖 | 9-21 |
| 火災手動報警按鈕安裝示意圖 | 9-22 |
| 火災聲光警報器安裝示意圖 | 9-23 |
| 防火門監控系統設備安裝示意圖 | 9-24 |
| 接線盒安裝示意圖 | 9-25 |
| 設備箱壁掛安裝示意圖 | 9-26 |
| 設備機柜落地安裝圖 | 9-27 |
| 監視器吊掛安裝示意圖 | 9-30 |
| 組合拼接大屏幕安裝示意圖 | 9-31 |
| 10 配電系統及接地 | |
| 低壓配電系統圖示例 | 10-1 |
| 控制室接地平面圖示例 | 10-2 |
樣張
