17T301：地鐵工程施工現場安全防護設計
- 圖集編號
- 17T301
- 圖集名稱
- 地鐵工程施工現場安全防護設計
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 北京市軌道交通建設管理有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用范于地鐵工程施工現場安全管理，其他城市軌道交通工程可參照使用。 主要內容包括場地布置、臨時用電、消防安全、安全防護、模架支撐、起重吊裝吊具、綠色施工和信息化施工。本圖集首次系統地梳理了地鐵工程施工現場安全管理的特點、難點，將成熟、可靠的現場做法編制成國標圖集，同時也包含了綠色施工和信息化施工的的內容，部分內容達到施工圖深度，可直接照圖施工。本圖集的編制對促進施工現場安全管理、減少安全生產事故、提高安全管理水平有很大作用，其他類似工程的施工現場也可參照使用。
目錄
| 目錄 | 1 |
|---|---|

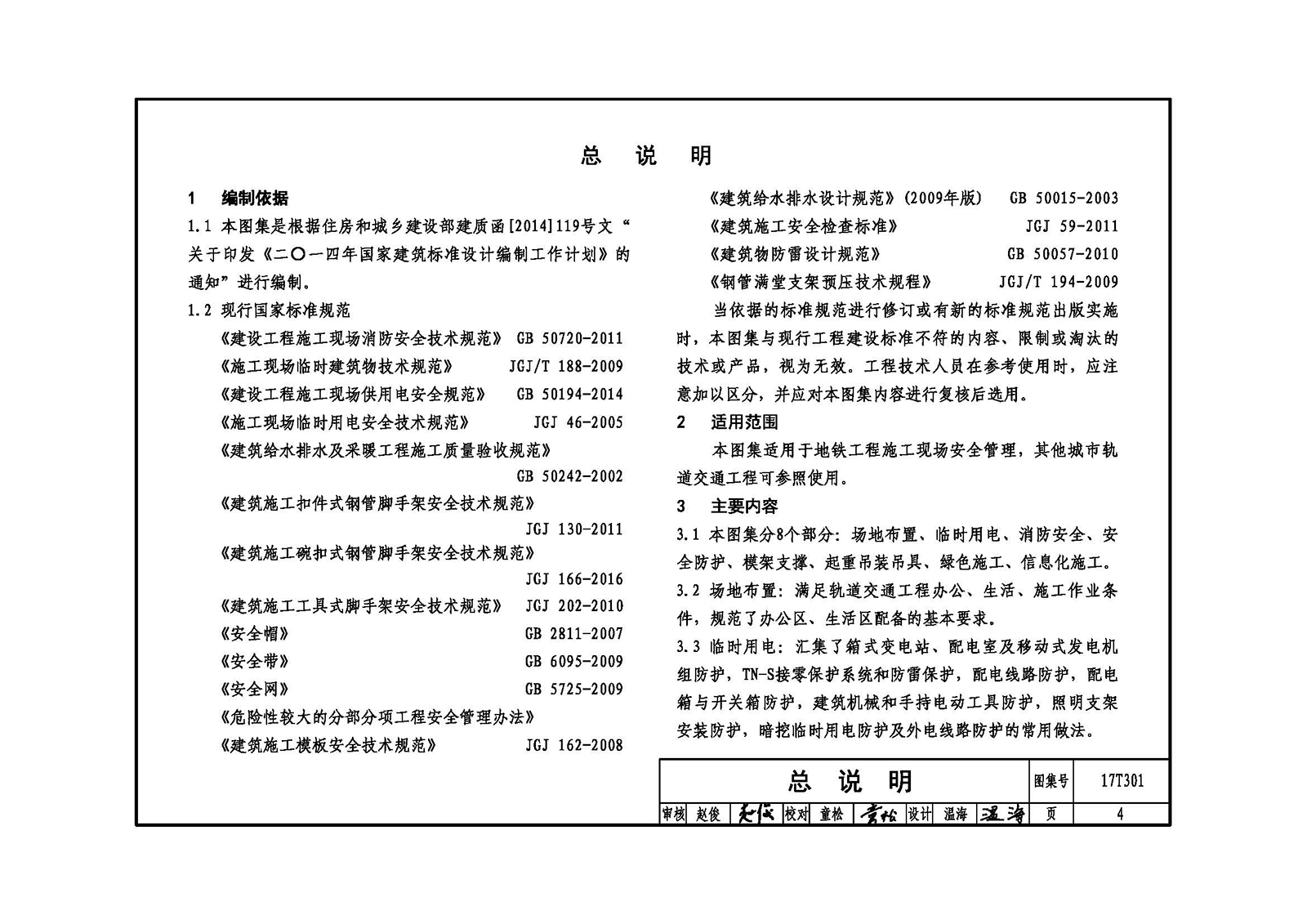

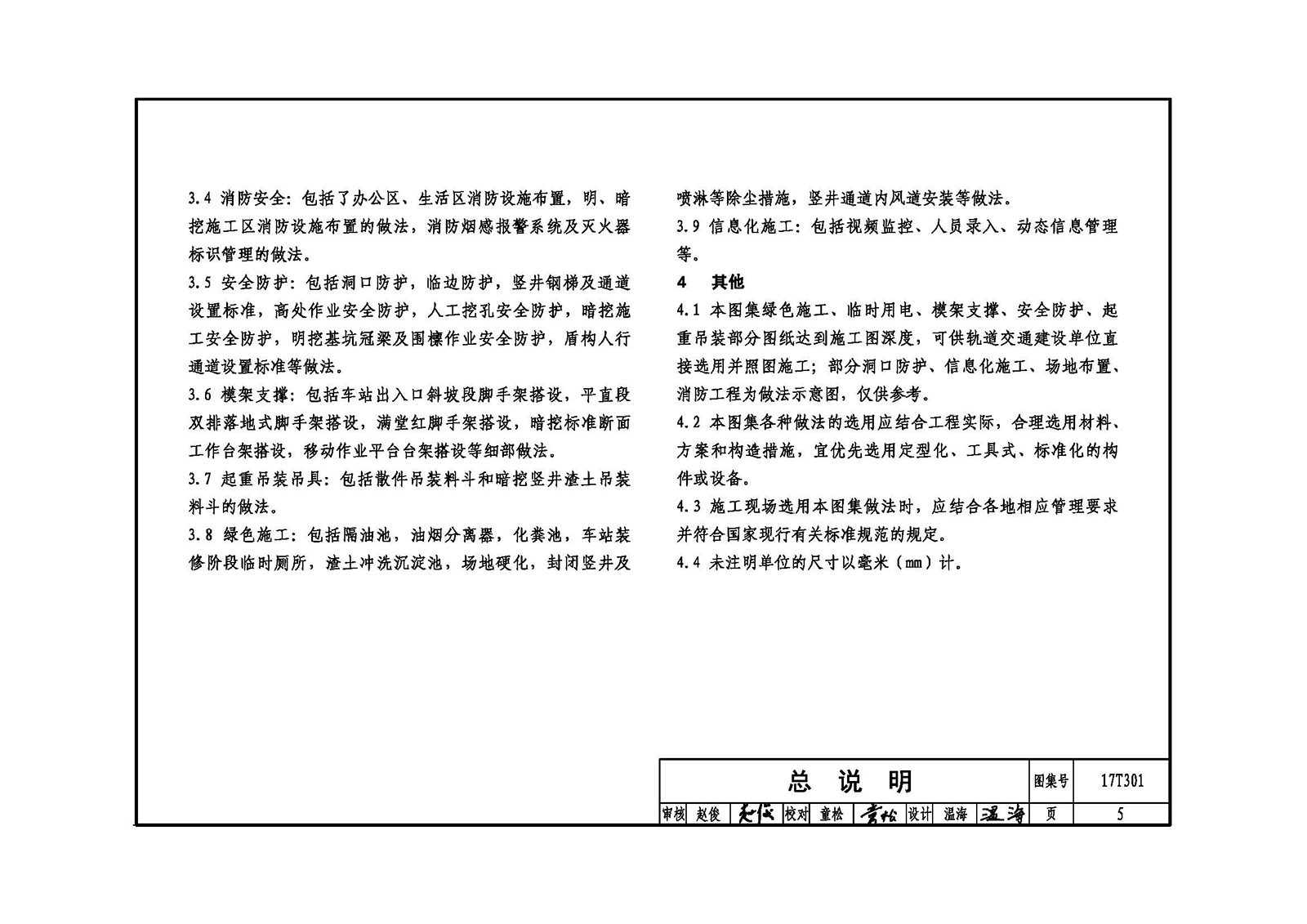

| 總說明 | 4 |
| 場地布置 | |
| 場地布置說明 | 6 |

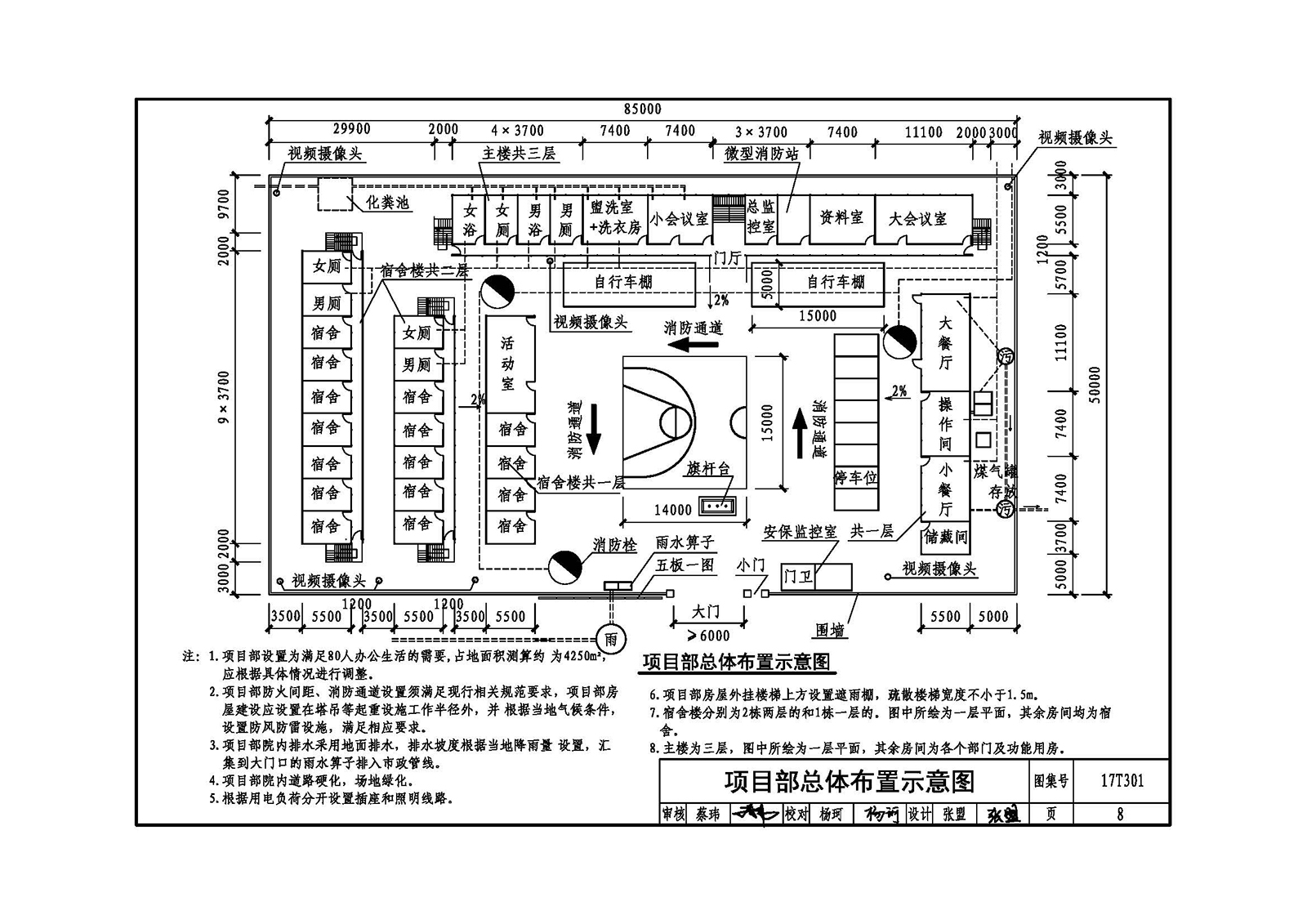

| 項目部總體布置示意圖 | 8 |
| 項目部大門示意圖 | 9 |
| 項目部圍墻示意圖 | 10 |
| 項目部宿合布置示意圖 | 11 |
| 項目部廚房、餐廳布置示意圖 | 12 |
| 項目部廚房設施布置示意圖 | 13 |
| 項目部食堂布置示意圖 | 14 |
| 項目部衛生間示意圖 | 15 |
| 工人生活區總體布置示意圖 | 16 |
| 工人宿舍布置示意圖 | 17 |
| 工地食堂平面布置示意圖 | 19 |
| 工人生活區衛生間示意圖 | 20 |
| 業校布置示意圖 | 21 |
| 充電間、視頻監控室示意圖 | 22 |
| 浴室布置示意圖 | 23 |
| 盥洗室/洗衣房布置示意圖 | 24 |
| “五板一圖”宣傳欄 | 25 |
| 標識牌 | 26 |
| 透視圍擋 | 27 |
| 煤氣穿墻導管 | 28 |
| 油煙分離器 | 29 |
| 隔油池構造圖 | 30 |
| 化糞池 | 31 |
| 網格化化糞池結構圖 | 32 |
| 三格化化糞池結構圖 | 33 |
| 臨時用電 | |
| 箱式變電站防護欄 | 34 |
| 發電機防護棚 | 35 |
| 配電箱防護棚 | 36 |
| 發電機TN-S系統做法 | 37 |
| 人工接地裝置做法 | 38 |
| 配電箱與開關箱 | 39 |
| 隧道電瓶車充電箱 | 40 |
| 隧道用電線路架設 | 4 |
| 盾構施工隧道內高壓電纜接線盒 | 42 |
| 盾構施工隧道內電纜數設 | 43 |
| 消防安全 | |
| 生活區消防布置 | 44 |

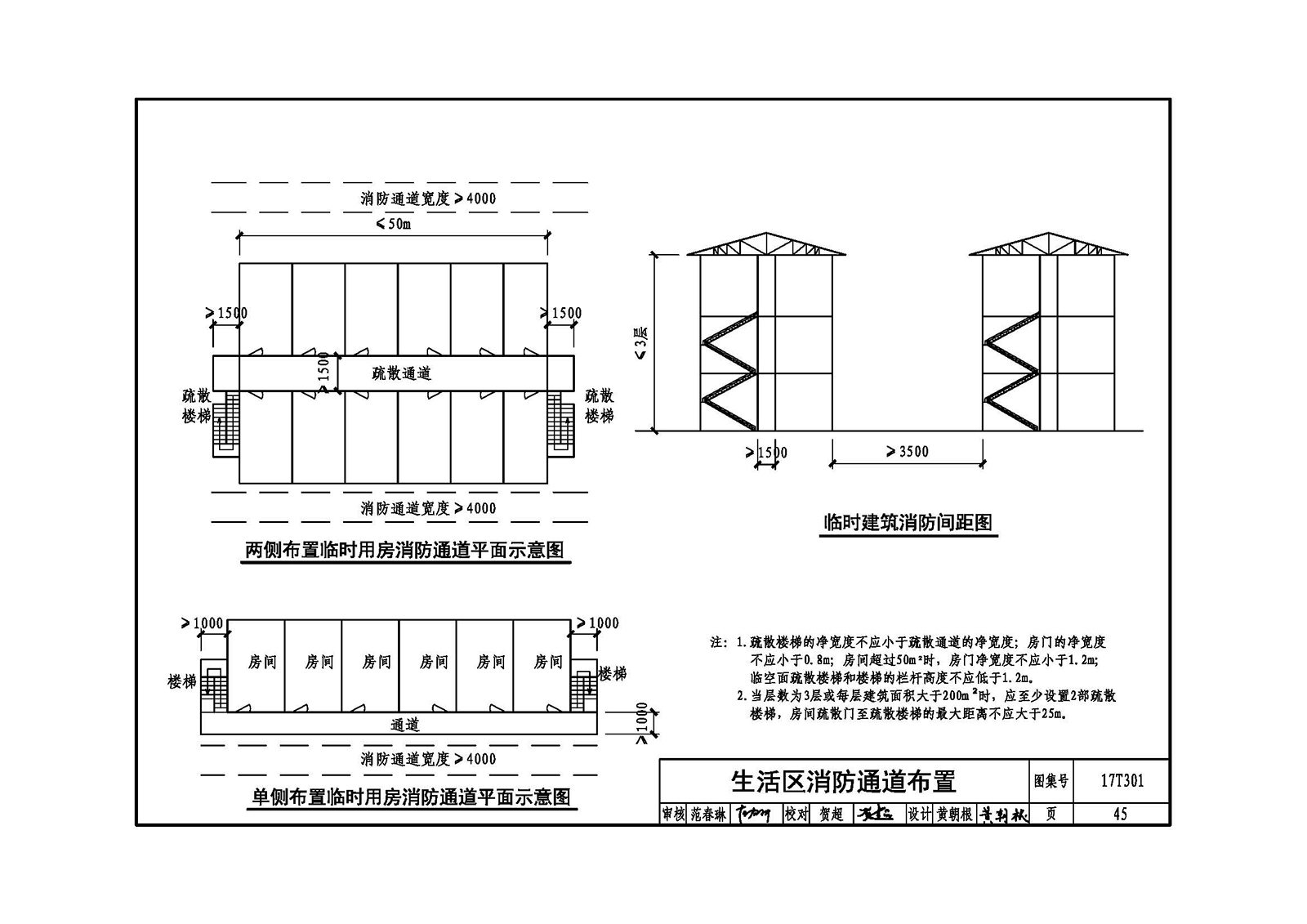

| 生活區消防通道布置 | 45 |
| 宿舍消防煙感報警系統 | 46 |
| 暗挖車站豎并、橫通道施工消防布置 | 47 |
| 地下車站消防布置 | 48 |
| 明挖基坑消火栓布置 | 49 |
| 消防井 | 50 |
| 地下消火栓設置圖 | 51 |
| 地下消火栓保溫圖 | 52 |
| 易燃物品庫圖 | 53 |
| 臨時氧氣乙炔庫 | 55 |
| 氧氣乙炔車 | 56 |
| 滅火器標識 | 59 |
| 綠色施工 | |
| 場地硬化圖 | 60 |
| 明挖基坑周邊場地硬化圖 | 61 |
| 洗車臺 | 62 |
| 施工現場洗車臺布置 | 63 |
| 三級沉淀池 | 64 |

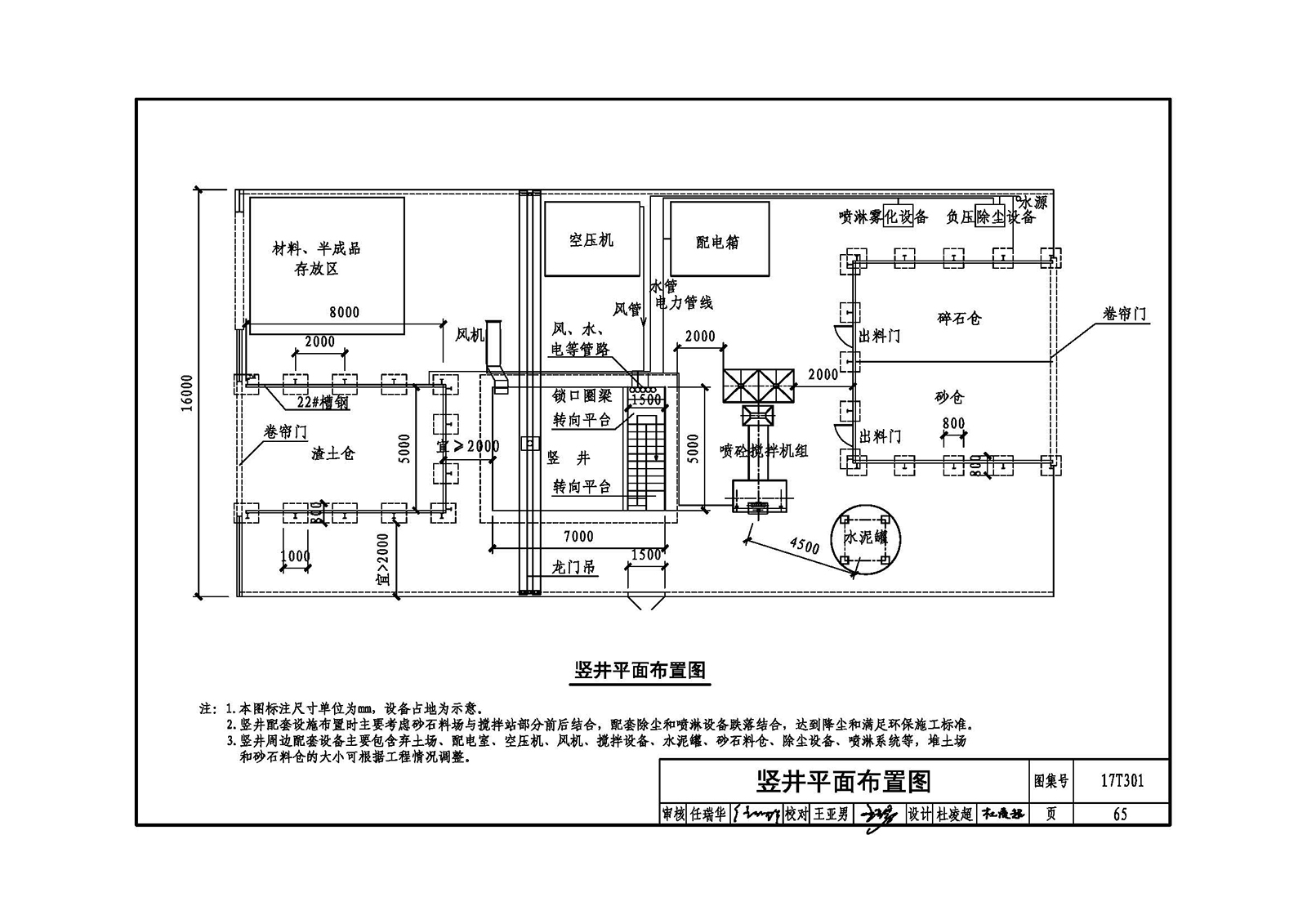

| 豎井平面布置圖 | 65 |
| 豎井噴淋系統 | 66 |
| 豎井配套降壓除塵設備 | 68 |
| 暗挖車站通風設施布置 | 70 |
| 暗挖區間隧道通風設施布置 | 71 |
| 豎井及橫通道硬質風管構造圖 | 72 |
| 可移動式噴淋臺簡圖 | 73 |
| 可移動式噴淋臺節點大樣圖 | 74 |
| 建筑工地臨時廁所布置圖 | 76 |
| 安全防妒 | |
| 洞口防護 | 78 |
| 電梯井防護 | 81 |
| 臨邊防護 | 82 |
| 窗口防護 | 84 |
| 樓梯防護 | 85 |
| 豎井鋼梯及通道設置標準 | 86 |
| 豎井基坑爬梯示意圖 | 87 |
| 獨立柱、承臺移動式操作平臺 | 88 |
| 人工挖孔安全防護 | 89 |
| 暗挖通道爬梯及通道頂部安全防護 | 91 |
| 暗挖通道爬梯示意圖 | 92 |
| 移動式操作平臺示意圖 | 93 |
| 盾構人行通道設置標準 | 95 |

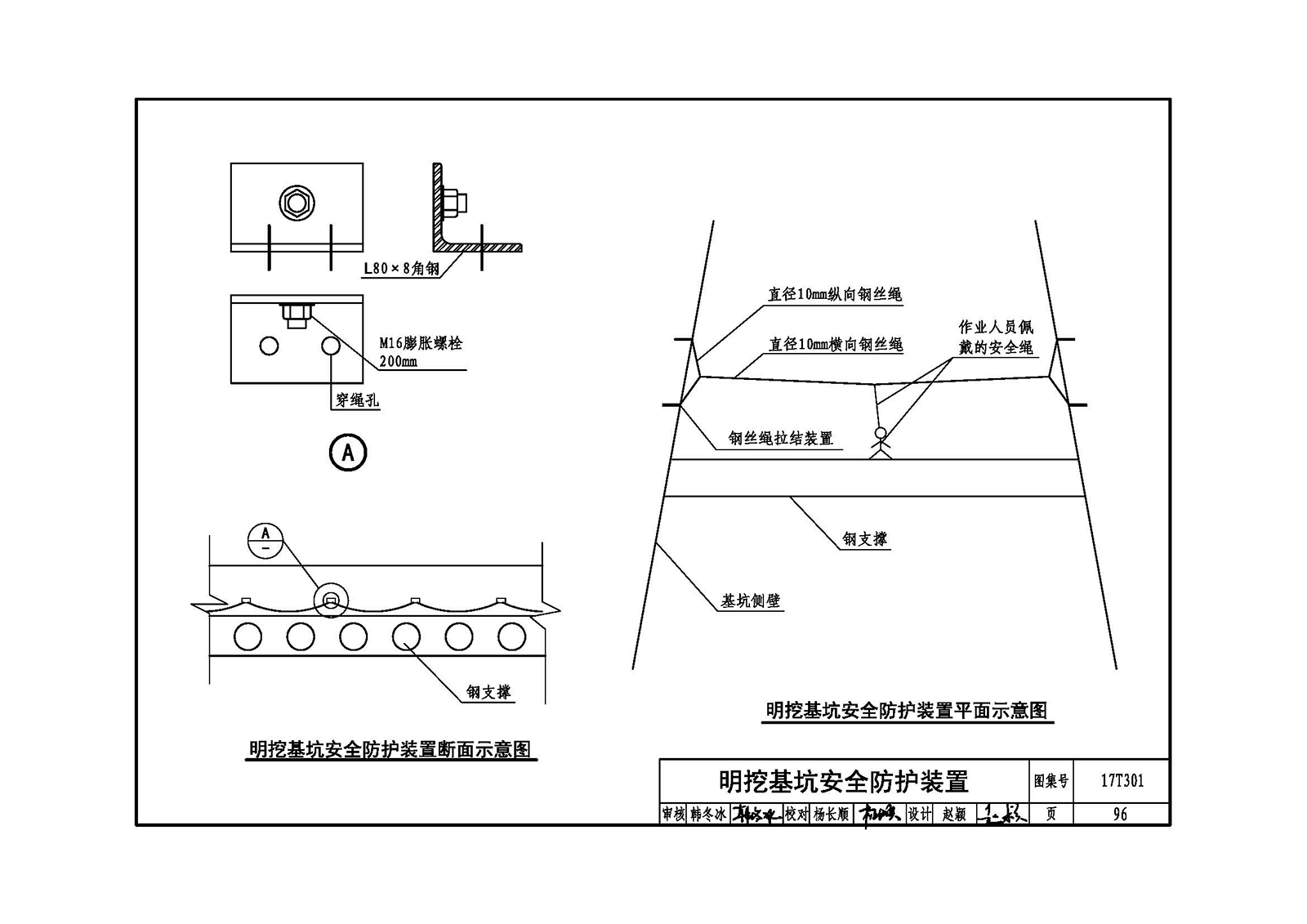

| 明挖基坑防護裝置 | 96 |
| 模架支撐 | |
| 模架支撐說明 | 97 |
| 雙排落地式腳手架 | 98 |
| 出入口斜坡段模板支撐腳手架 | 99 |
| 墩柱腳手架 | 100 |
| 斜坡段雙排落地腳手架 | 101 |
| 吊裝料具 | |
| 裝土吊具圖 | 102 |
| 散料吊具圖 | 103 |
| 監控系統 | |
| 監控系統說明 | 105 |
| 暗挖中控室設置要求 | 106 |
| 豎井自動刷卡型通道系統 | 108 |
| 暗挖豎井及橫通道視頻監控系統 | 110 |
| 暗挖導洞視頻監控系統 | 111 |
| 明挖基坑視頻監控系 | 112 |
| 有線調度電話及應急廣播系統 | 113 |
| 暗挖施工有線調度電話及網絡廣播系統 | 114 |
| 明挖施工有線調度電話及網絡廣播系統 | 116 |
樣張
