17GL301、17GL302：綜合管廊給水管道及排水設施
- 圖集編號
- 17GL301、17GL302
- 圖集名稱
- 綜合管廊給水管道及排水設施
- 定價
- 68.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程華北設計研究總院有限公司
- 中國市政工程西北設計研究院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
17GL301此為新編圖集，為城市綜合管廊建筑標準設計專項系列內容之一。本圖集適用于城市綜合管廊內管徑≤DN1600的給水、再生水管道的安裝。
鑒于綜合管廊現階段發展水平的限制，本圖集秉承安全及適用的原則進行編制。主要內容包括：管道支墩選用表，管道滑動支墩配筋圖，管道支墩埋件圖，管道防腐做法，管道閥門及附件的選用與安裝，管道托架等。
本圖集為施工安裝圖集，可用于指導、規范施工和安裝，設計人員可直接選用，施工人員可照圖施工。
17GL302為新編圖集，為城市綜合管廊建筑標準設計專項系列內容之一。本圖集適用于城市綜合管廊內排水設施設計與施工。
本圖集為施工安裝圖集，可用于指導、規范施工和安裝，設計人員可直接選用，施工人員可照圖施工。
目錄
| 17GL301 | |
|---|---|
| 目錄 | 1 |
| 總說明 | 3 |
| 綜合管廊給水、再生水管道技術要求 | 6 |
| 管道常用出艙方式 | 7 |
| 管道布置示例 | 8 |
| 鋼管布置、管道支墩 | |
| 鋼管跨越結構布置圖 | 9 |
| 鋼管支墩間距表及補償器布置示意圖 | 11 |
| 垂直管道限位導向支座示意圖 | 12 |
| 鋼管固定支座支墩示意圖 | 13 |
| 180°鋼管滑動導向支座支墩模板圖 | 14 |
| 120°鋼管滑動導向支座支墩模板圖 | 15 |
| 鋼管滑動導向支座支墩配筋圖 | 16 |
| 鋼管滑動導向支座支墩選用表 | 17 |
| 鋼管滑動導向支座支墩鋼筋表 | 18 |
| 鋼管滑動導向支座支墩預埋件詳圖 | 20 |
| 180°鋼管滑動支墩模板圖(無箍) | 23 |
| 180°鋼管滑動支墩模板圖(有箍) | 24 |
| 180°鋼管滑動支墩配筋圖 | 25 |
| 180°鋼管滑動支墩選用表 | 26 |

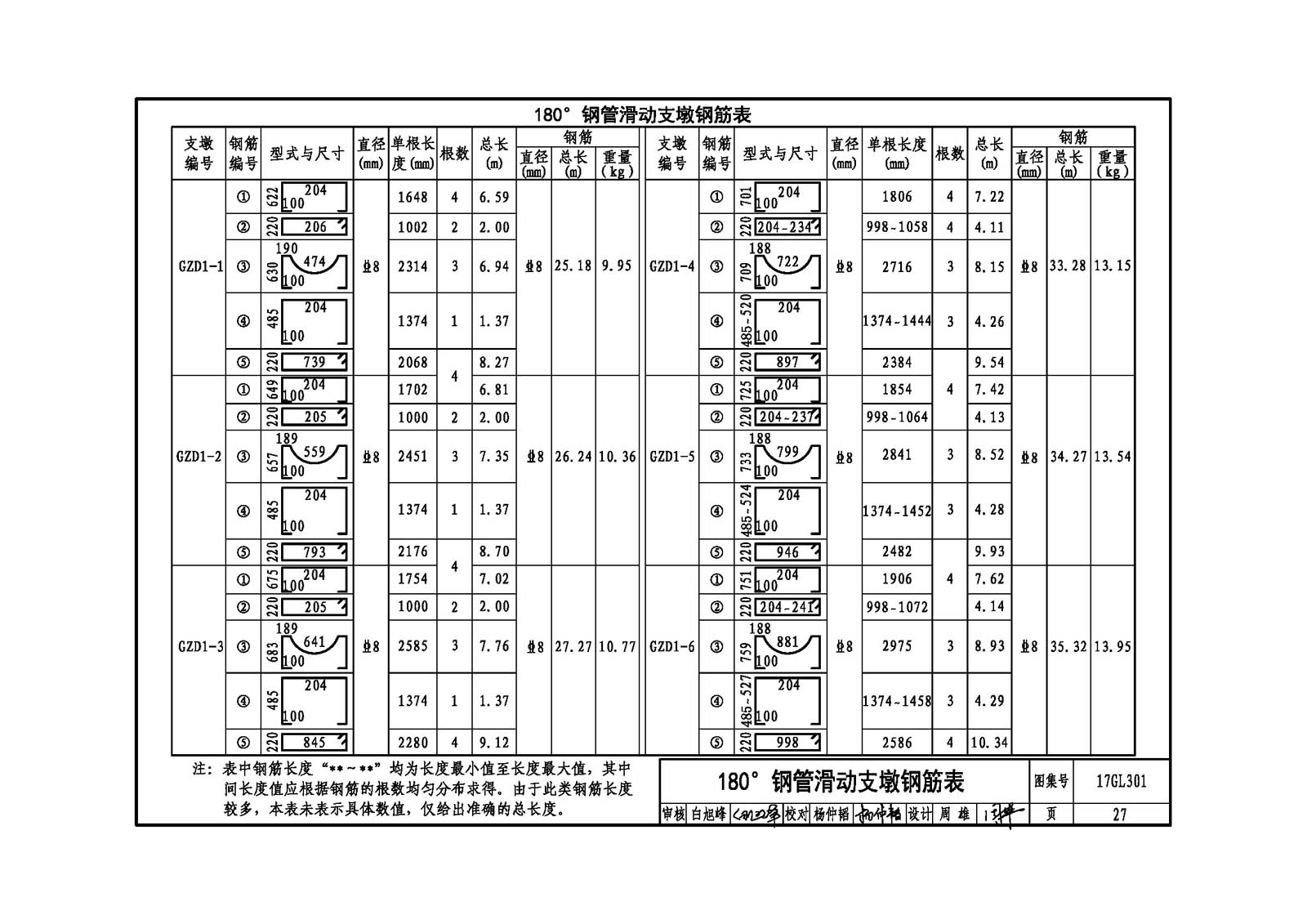

| 180°鋼管滑動支墩鋼筋表 | 27 |
| 180°鋼管滑動支墩預埋件詳圖 | 30 |
| 120°鋼管滑動支墩模板圖(無箍) | 33 |
| 120°鋼管滑動支墩模板圖(有箍) | 34 |
| 120°鋼管滑動支墩配筋圖 | 35 |
| 120°鋼管滑動支墩選用表 | 36 |
| 120°鋼管滑動支墩鋼筋表 | 37 |
| 120°鋼管滑動支墩預埋件詳圖 | 40 |
| 鋼管抱箍詳圖 | 43 |
| 球墨鑄鐵管布置、管道支墩 | |
| 球墨鑄鐵管跨越結構布置圖 | 44 |
| 120°球墨鑄鐵管滑動支墩布置圖 | 46 |
| 120°球墨鑄鐵管滑動支墩模板圖(無箍) | 47 |
| 120°承插接口球墨鑄鐵管滑動支墩模板圖(有箍) | 48 |
| 120°自錨接口球墨鑄鐵管滑動支墩模板圖(有箍) | 49 |
| 120°球墨鑄鐵管滑動支墩配筋圖 | 50 |
| 120°球墨鑄鐵管滑動支墩選用表 | 51 |
| 120°球墨鑄鐵管滑動支墩鋼筋表 | 52 |
| 120°球墨鑄鐵管滑動支墩預埋件詳圖 | 55 |
| 球墨鑄鐵管抱箍詳圖 | 58 |
| 管道支吊架 | |
| 預埋件式單管托架圖 | 59 |
| 預埋件式雙管托架圖 | 61 |
| 單管吊架圖(DN100 - DN300) | 63 |
| 單管吊架圖(DN200 - DN300) | 64 |
| 雙管吊架圖 | 65 |
| 三管吊架圖 | 66 |
| 預埋件式單管固定托架圖 | 67 |
| 預埋件式雙管固定托架圖 | 70 |
| 防晃支架圖 | 72 |
| C1 型管卡大樣圖 | 74 |
| C2 型管卡大樣圖 | 75 |
| C3 型管卡大樣圖 | 76 |
| 螺紋吊桿根部大樣圖 | 77 |
| 螺紋吊桿圖 | 78 |
| 管道連接、防腐 | |

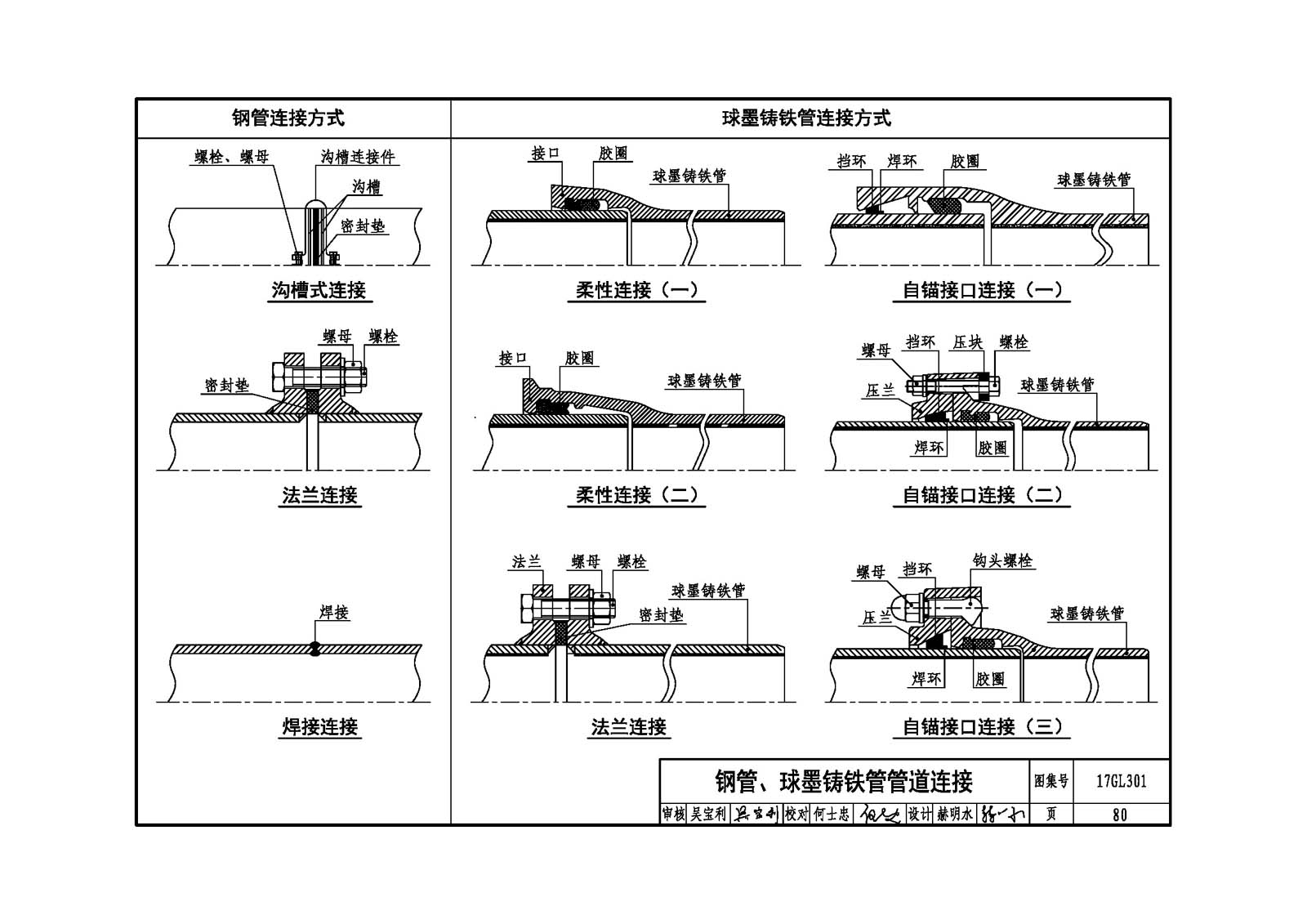

| 鋼管、球墨鑄鐵管管道連接 | 80 |
| 鋼管外防腐做法 | 81 |
| 鋼管內防腐做法 | 82 |
| 鋼管接口防腐做法選用表 | 83 |
| 球墨鑄鐵管外防腐做法 | 84 |
| 球墨鑄鐵管內防腐做法 | 85 |
| 閥門、附件 | |
| 排氣、排泥閥設置示意圖 | 86 |
| 閥門及伸縮接頭安裝位置示意圖 | 87 |
| 排泥閥安裝示意圖 | 88 |
| 排氣閥安裝示意圖 | 89 |
| 手動法蘭蝶閥大樣圖、尺寸表(DN100 - DN300) | 90 |
| 手動法蘭蝶閥大樣圖、尺寸表(DN350 - DN1600) | 91 |
| 電動法蘭蝶閥大樣圖、尺寸表(DN100 - DN300) | 92 |
| 電動法蘭蝶閥大樣圖、尺寸表(DN350 - DN1600) | 93 |
| 彈性座封閘閥大樣圖、尺寸表 | 94 |
| 復合式排氣閥大樣圖 | 95 |
| 松套傳力伸縮接頭大樣圖、尺寸表 | 96 |
| 管道沉降補償器大樣圖、尺寸表 | 97 |
| 相關技術資料 | |
| 17GL302 | |
| 目錄 | 1 |
| 總說明 | 2 |

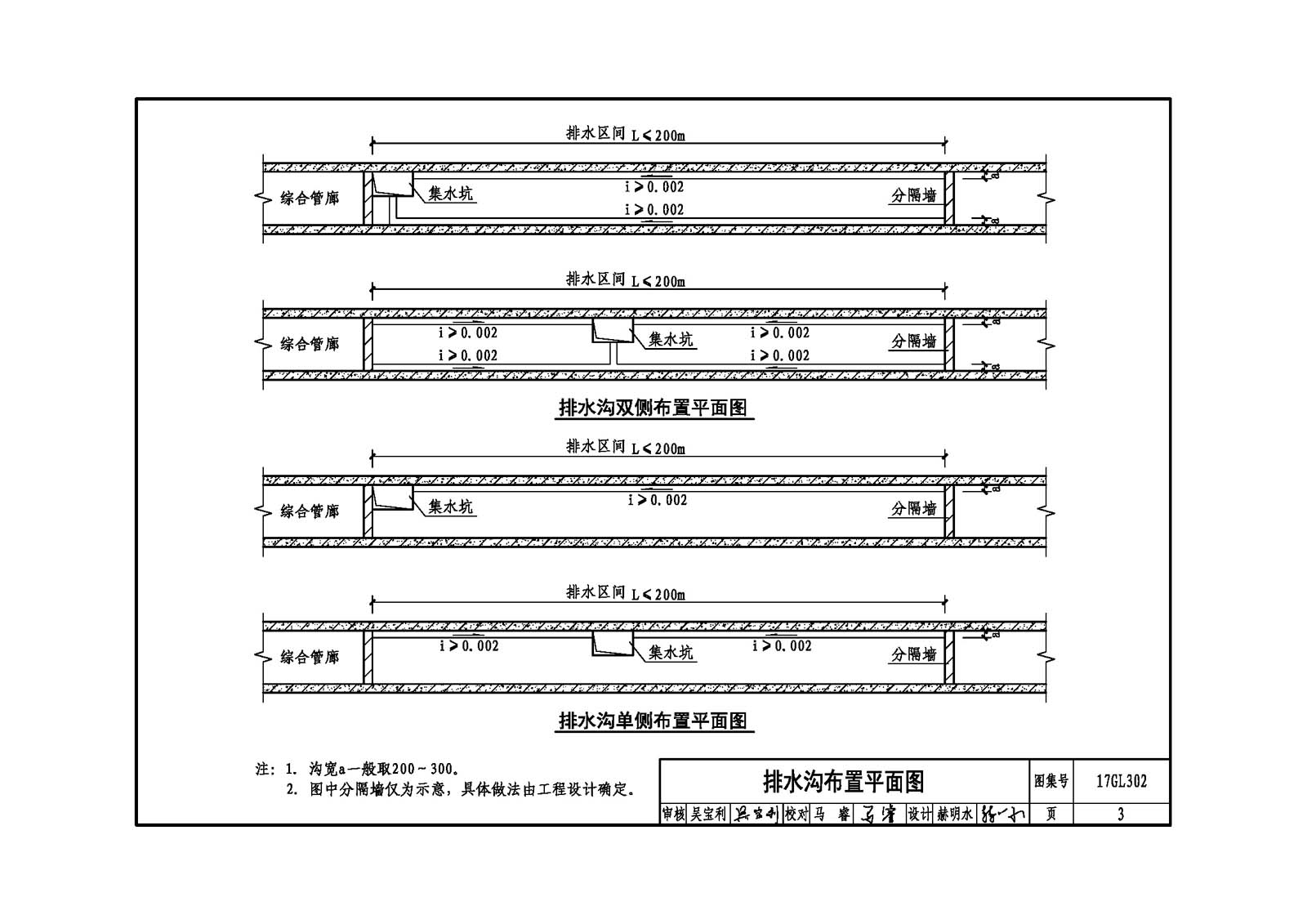

| 排水溝布置平面圖 | 3 |
| 排水溝布置平面及剖面圖 | 4 |
| 集水坑布置平面圖 | 5 |
| 集水坑尺寸表 | 6 |
| 潛水排污泵外形圖 | 7 |

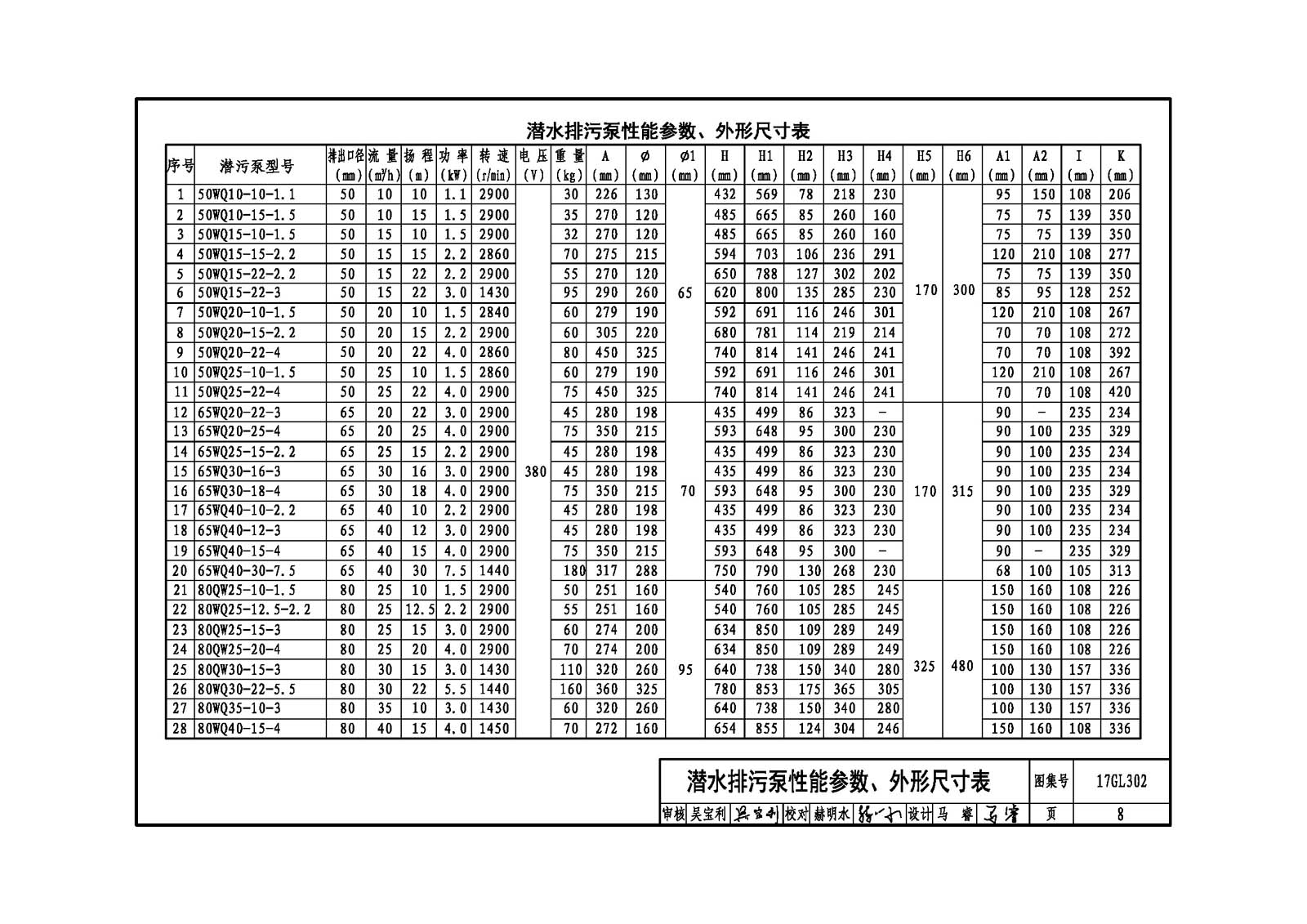

| 潛水排污泵性能參數、外形尺寸表 | 8 |
| 潛水排污泵單泵軟管移動式安裝圖 | 9 |
| 潛水排污泵單泵軟管移動式安裝尺寸表 | 10 |
| 潛水排污泵單泵硬管連接固定式安裝圖 | 11 |
| 潛水排污泵雙泵硬管連接固定式安裝圖 | 12 |
| 潛水排污泵硬管連接固定式安裝尺寸表 | 13 |
| 潛水排污泵單泵固定自耦式安裝圖 | 14 |

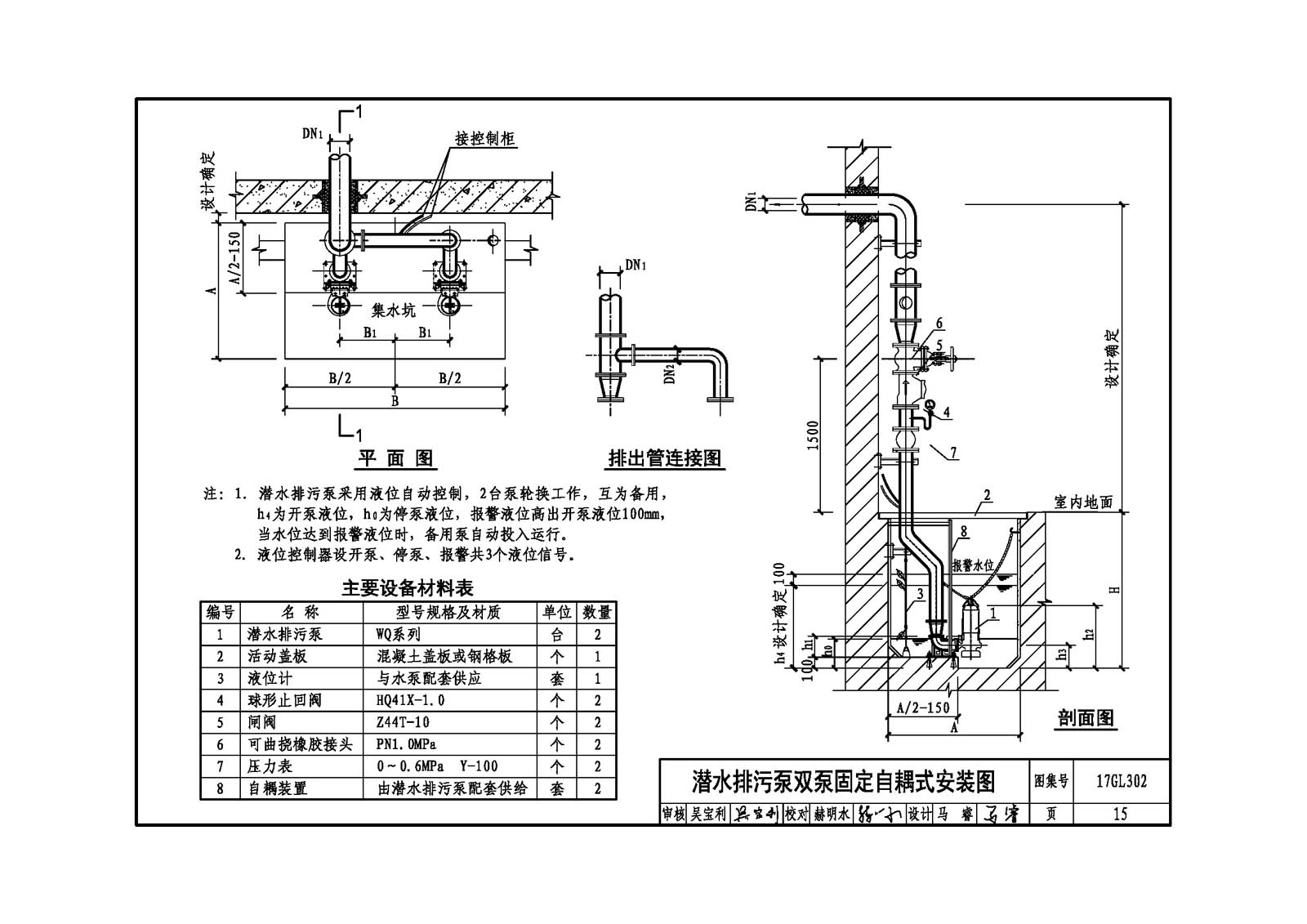

| 潛水排污泵雙泵固定自耦式安裝圖 | 15 |
| 潛水排污泵固定自耦式安裝尺寸表 | 16 |
| 集水坑蓋板配筋圖 | 17 |
樣張
