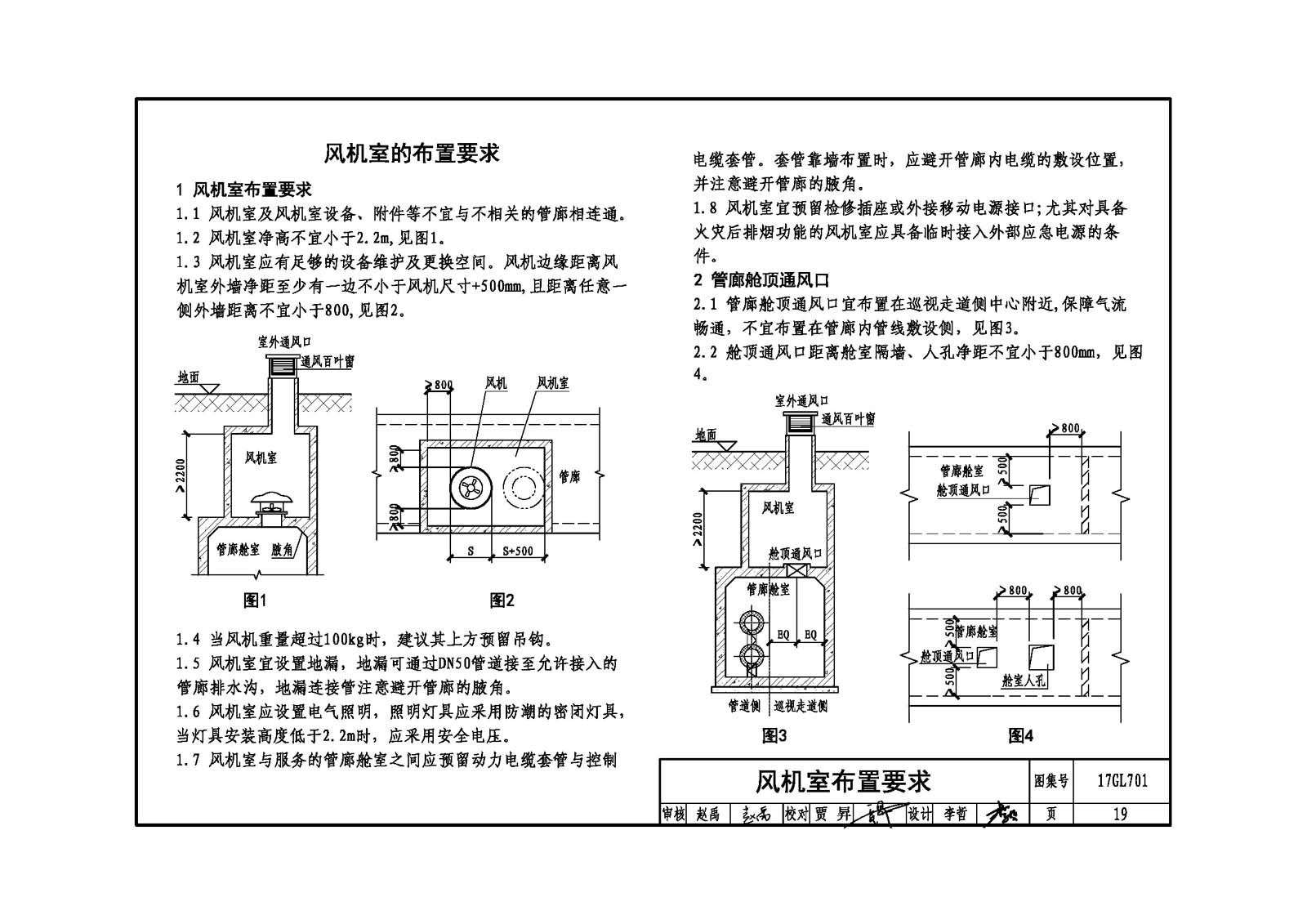

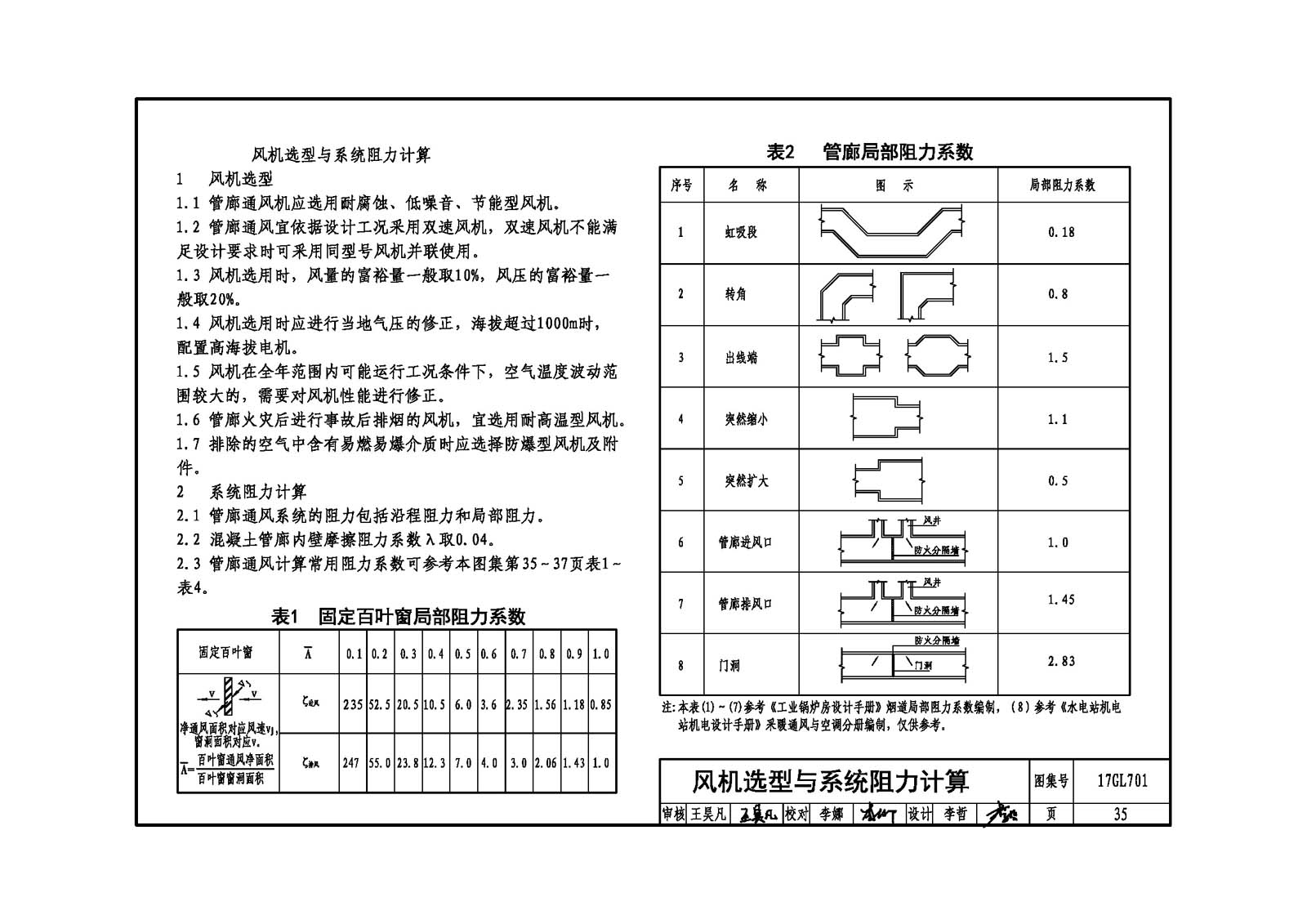

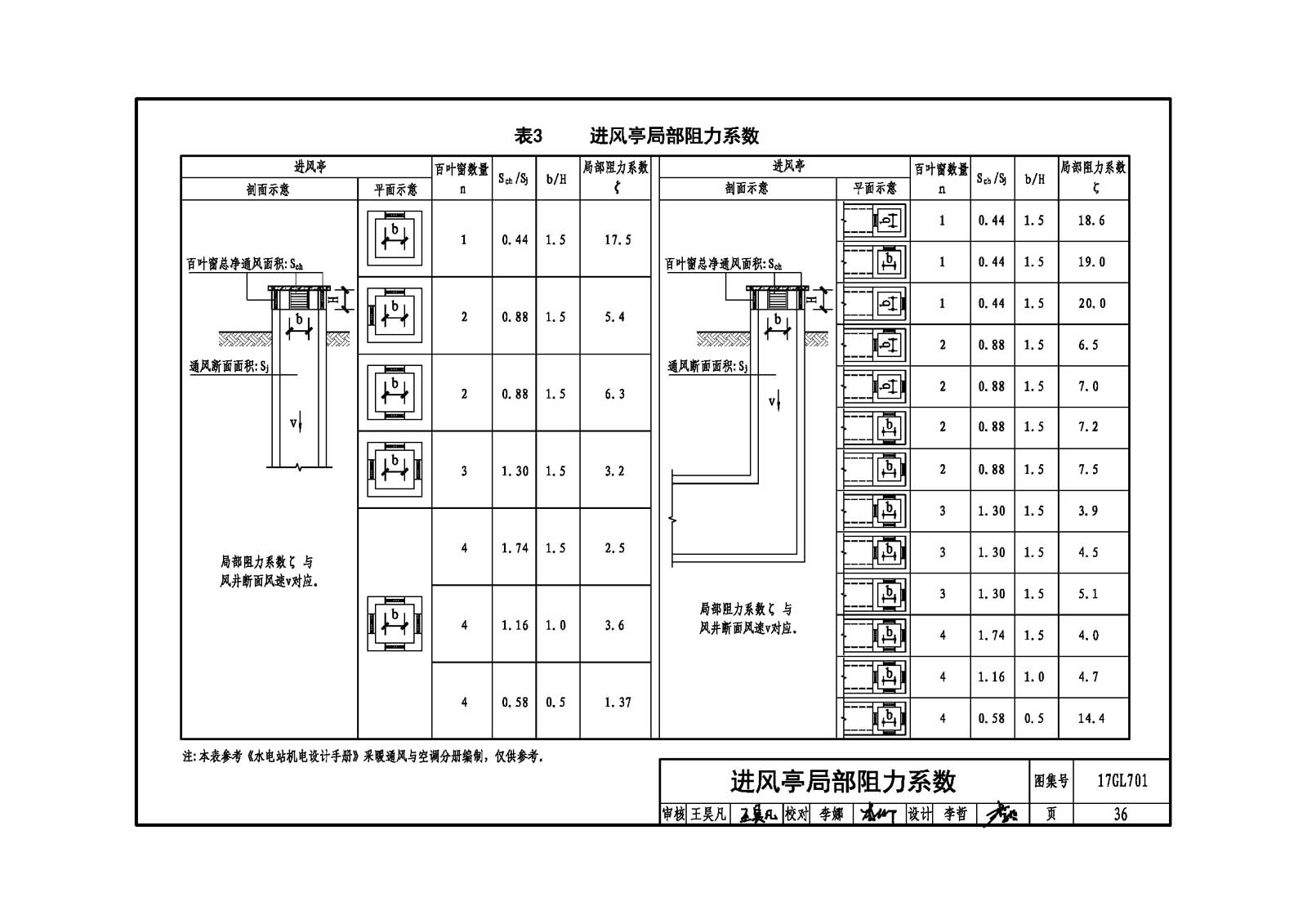

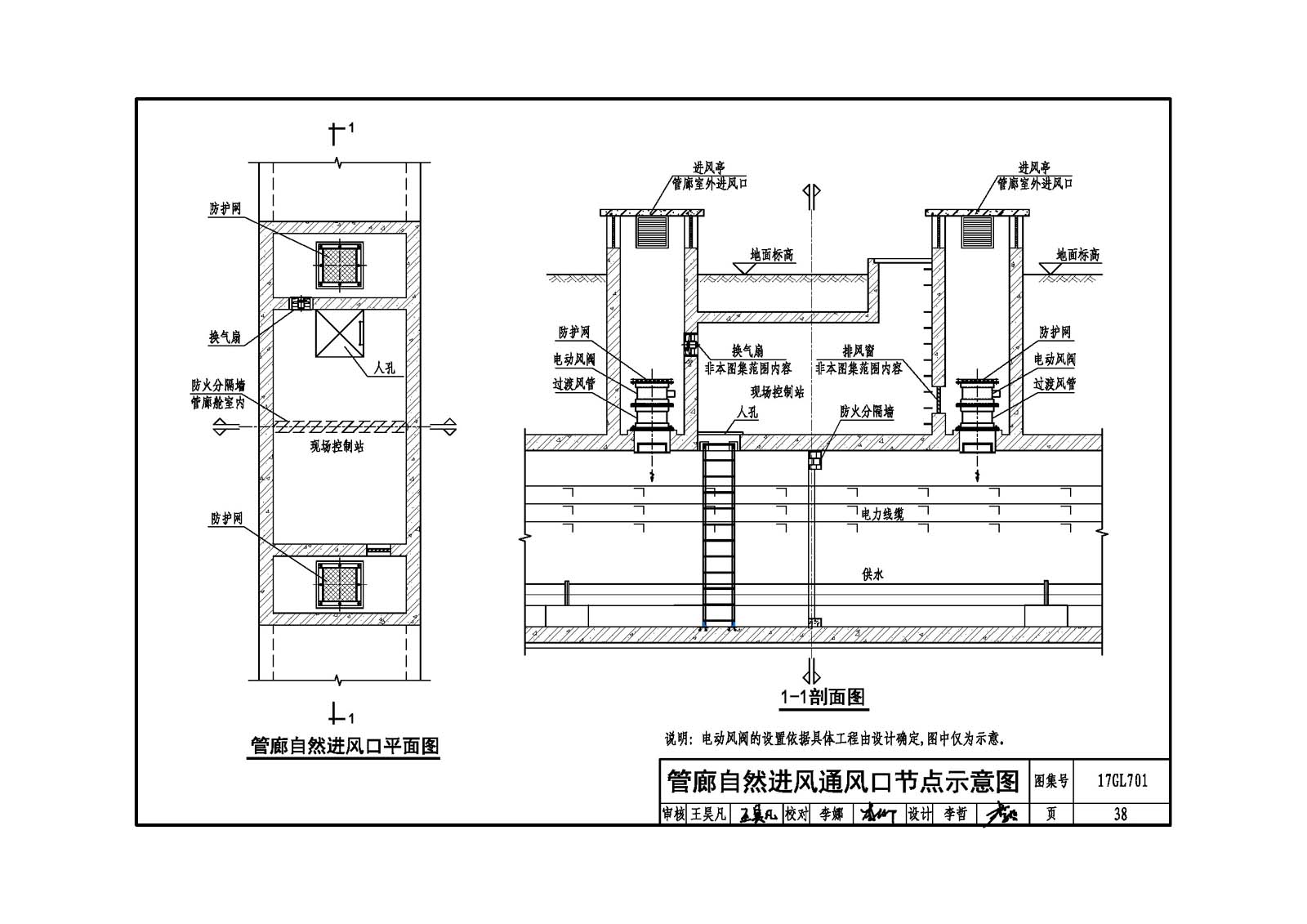

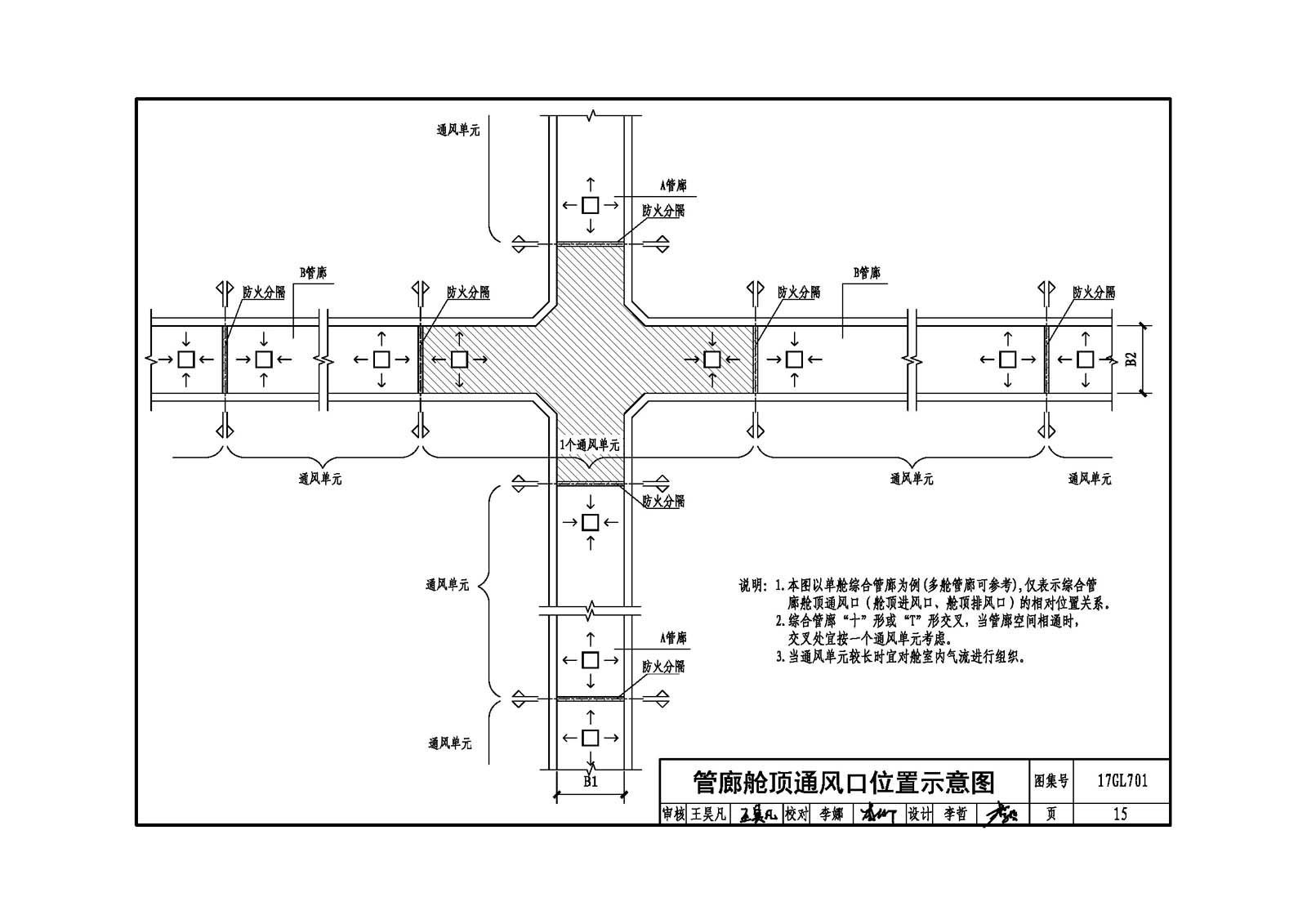

此為新編圖集。本圖集為國家建筑標準設計之城市綜合管廊專項系列內容之一。圖集依據GB 50838-2015《城市綜合管廊工程技術規范》，結合部分市政設計院的工程實踐經驗，從通風專業的角度出發，按照滿足通風專業習慣特點和要求進行編制。最大限度突出綜合管廊與通風系統密切關聯的內容，輔以必要的相關通風專業的通用內容。主要內容：關于城市地下綜合管廊通風系統的設計，含通風系統形式、通風量的計算，管廊通風口的布置，管廊風機室的工藝布置，通風百葉窗的選型，常用通風數據等設計內容及通用安裝節點的施工內容。本圖集也屬于現階段城市地下綜合管廊建設中通風技術應用的一種探索和嘗試。可供從事城市綜合管廊建設領域的工程技術人員及迫切需要了解相關知識的技術人員參考。
