17GL401：綜合管廊熱力管道敷設與安裝
- 圖集編號
- 17GL401
- 圖集名稱
- 綜合管廊熱力管道敷設與安裝
- 定價
- 96.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程華北設計研究總院有限公司
- 北京市熱力工程設計有限責任公司
- 中國建筑標準設計研究院有限公司
內容簡介
此為新編圖集。為城市綜合管廊國家建筑標準設計專項系列內容之一。圖集依據GB 50838-2015《城市綜合管廊工程技術規范》，本圖集適用于供熱熱水介質設計壓力P≤1.6MPa，設計溫度小于或等于130℃，公稱直徑DN≤1200mm鋼制金屬管道與供熱蒸汽介質設計壓力P≤1.6MPa，設計溫小于或等于350℃,公稱直徑DN≤800mm鋼制金屬管道在現澆混凝土綜合管廊內敷設安裝。
鑒于綜合管廊現階段發展水平的限制，本圖集秉承安全及適用的原則進行編制。編制過程中從熱力管道的特點與城市地下綜合管廊的特點出發，針對熱力管道廊內敷設安裝可能遇到的技術問題進行編制。內容涉及熱力管道敷設過程中應用的常規安裝方式與施工技術，管廊特點及規范要求。主要包含中管廊斷面布置，管道出/入廊、分支出線，分段閥放氣、泄水裝置、補償器、安全出口等內容為設計參考性內容。管道支座、裝配式支架、混凝度支墩、預埋基件、防腐做法、吊鉤、套管、管道保溫層厚度等內容。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 總說明 | 5 |
| 熱力管道綜合管廊敷設概況示意 | |

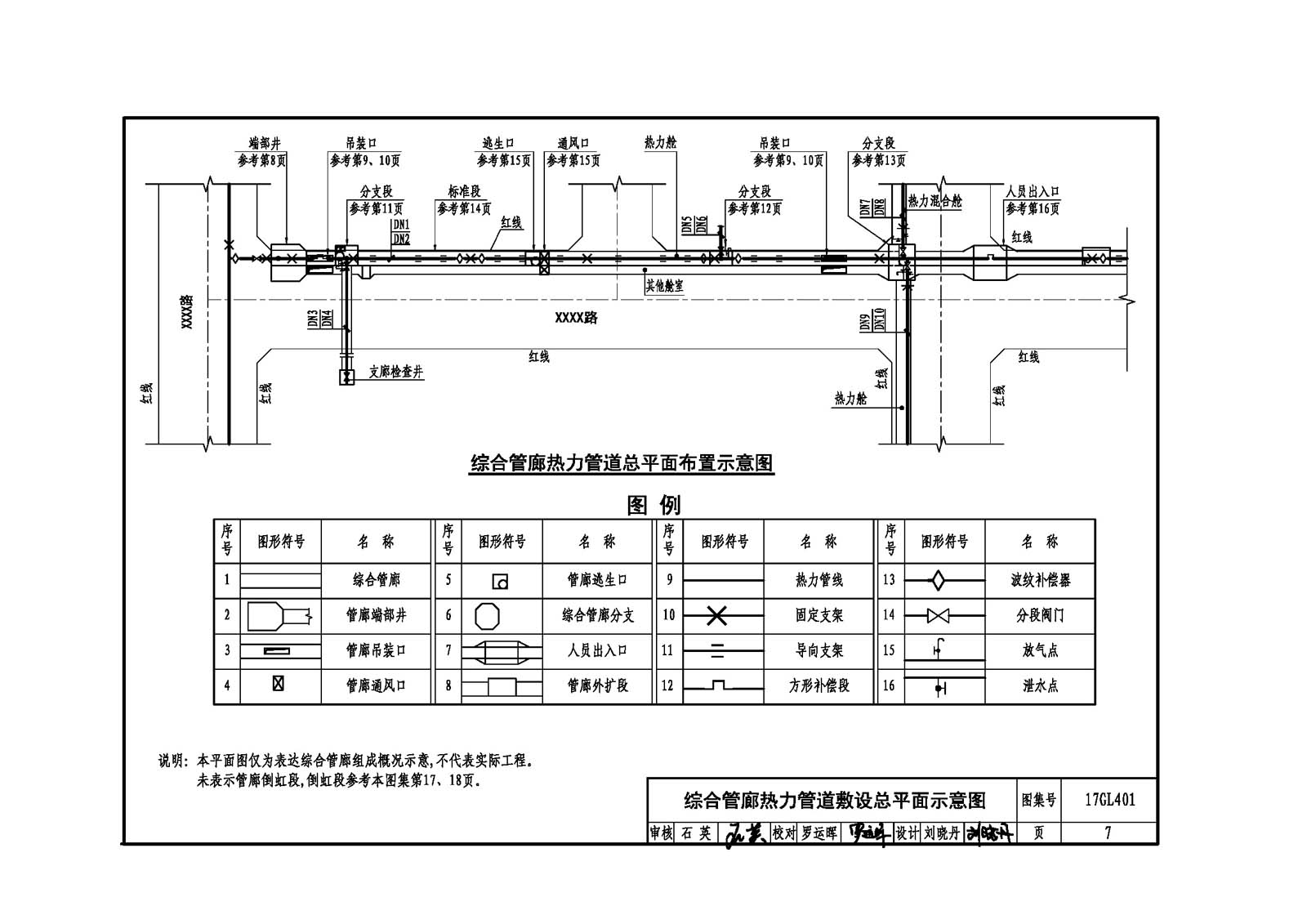

| 綜合管廊熱力管道敷設總平面示意圖 | 7 |
| 端部艙室管道布置示意圖 | 8 |
| 吊裝口管道布置示意圖 | 9 |

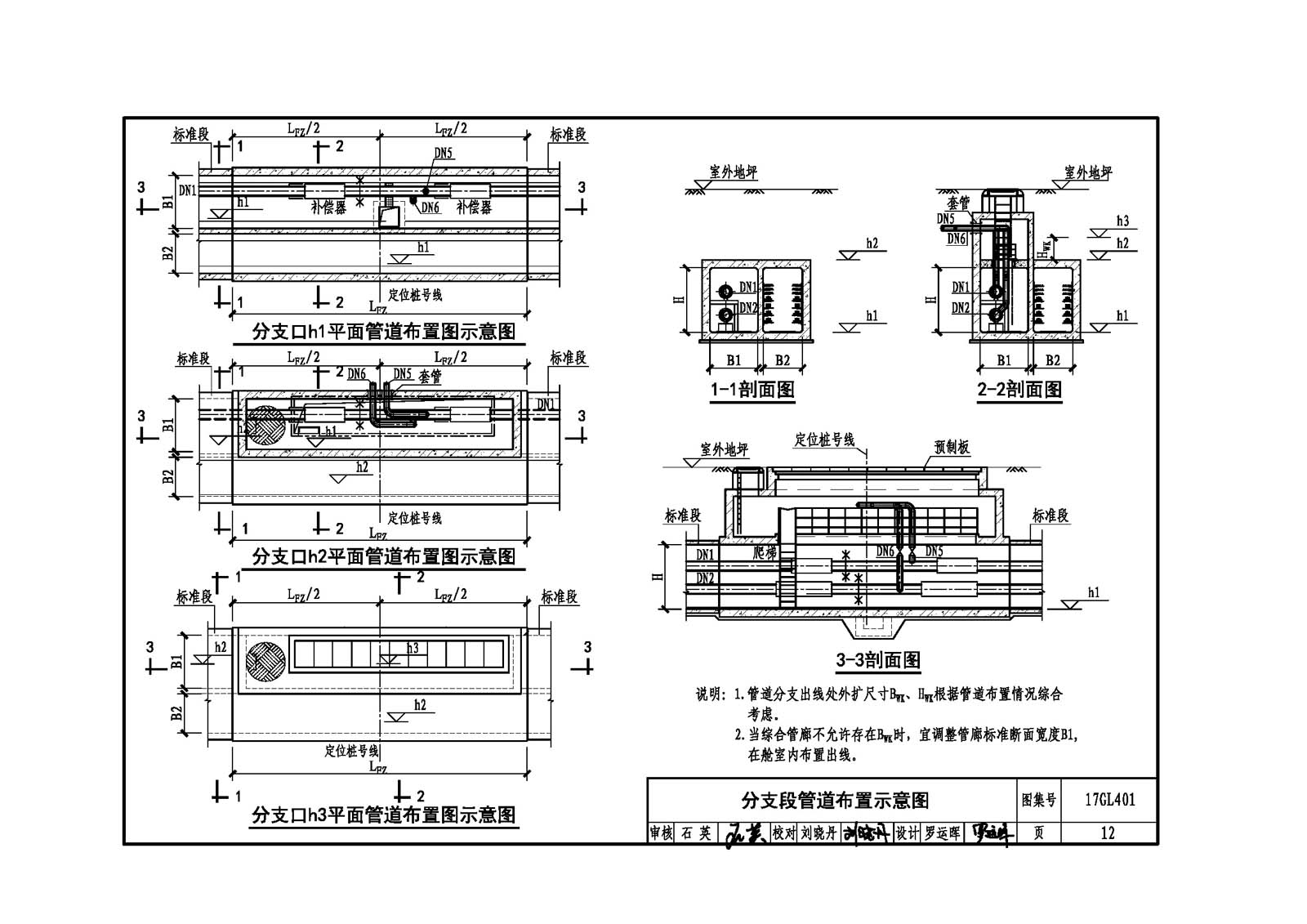

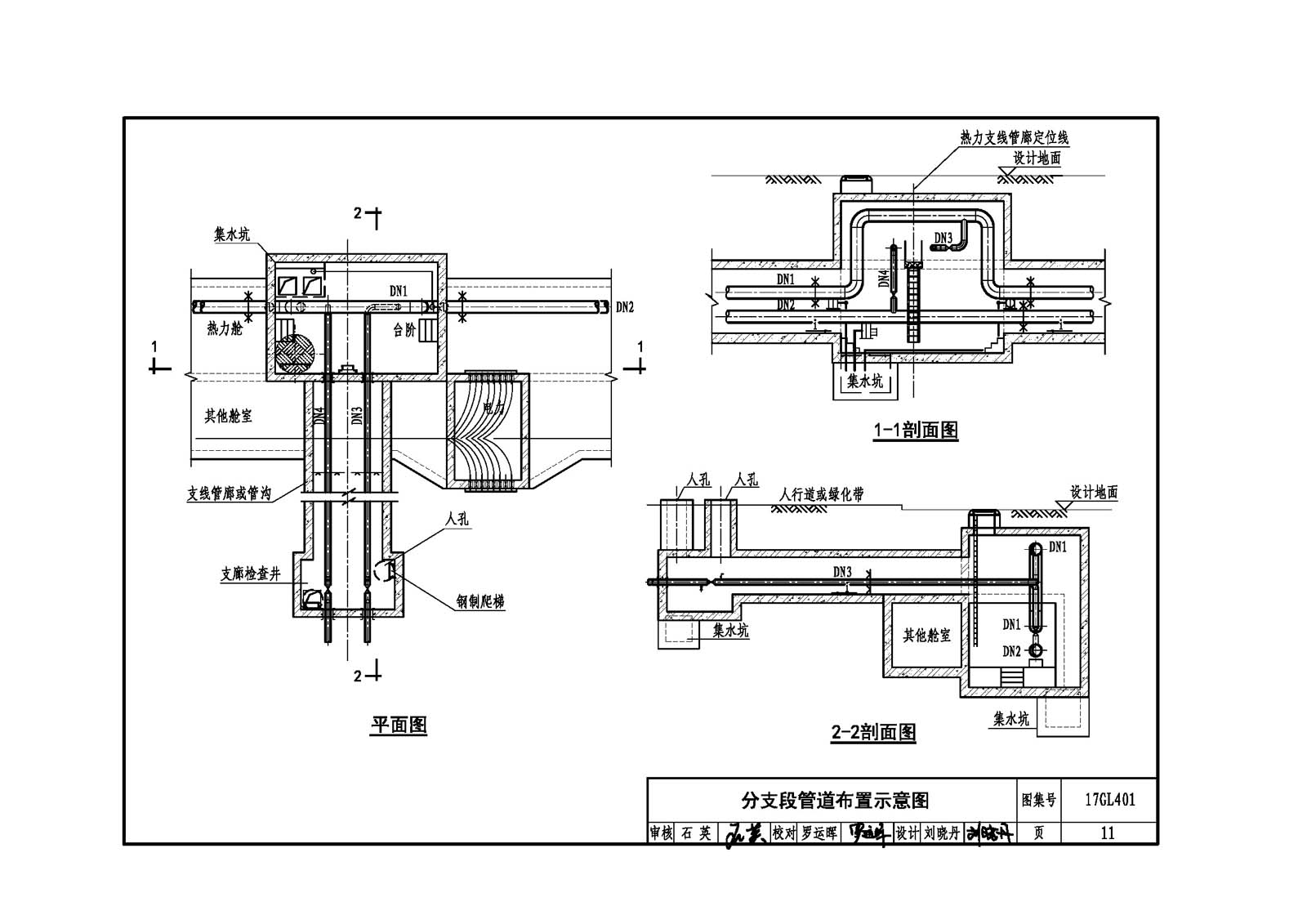

| 分支段管道布置示意圖 | 11 |
| 標準段管道布置示意圖 | 14 |
| 通風口及逃生口部管道布置示意圖 | 15 |
| 人員出入口管道布置示意圖 | 16 |

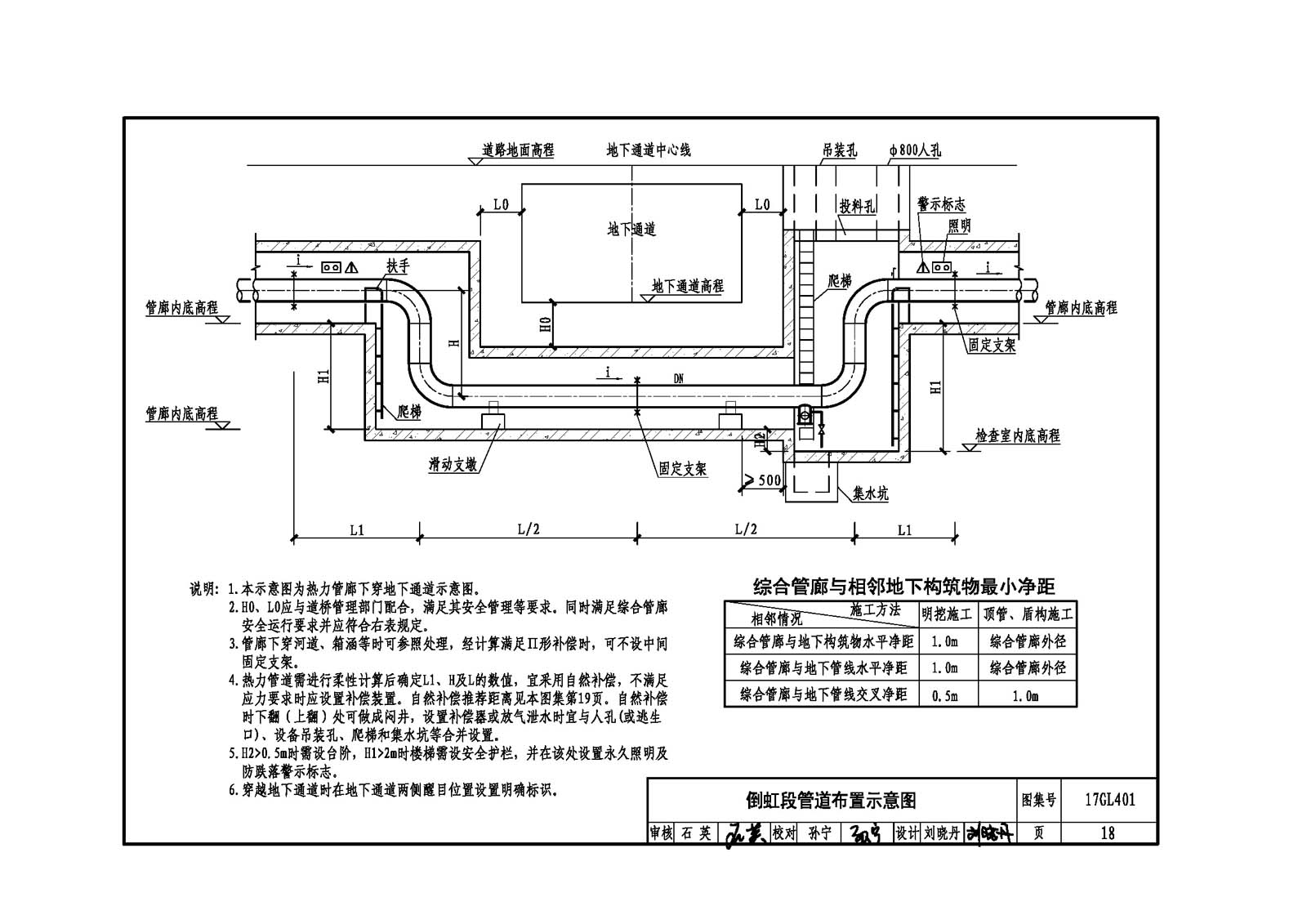

| 倒虹段管道布置示意圖 | 17 |
| 倒虹段熱力管道自然補償推薦距離 | 19 |
| 綜合管廊熱力艙附屬設施工藝資料 | |
| 吊鉤 | 20 |
| 吊裝口孔口尺寸 | 21 |
| 逃生口布置間距 | 22 |
| 逃生口 | 23 |
| 逃生口爬梯 | 25 |
| 熱力艙室位置 | |
| 綜合管廊熱力艙室推薦空間位置 | 26 |

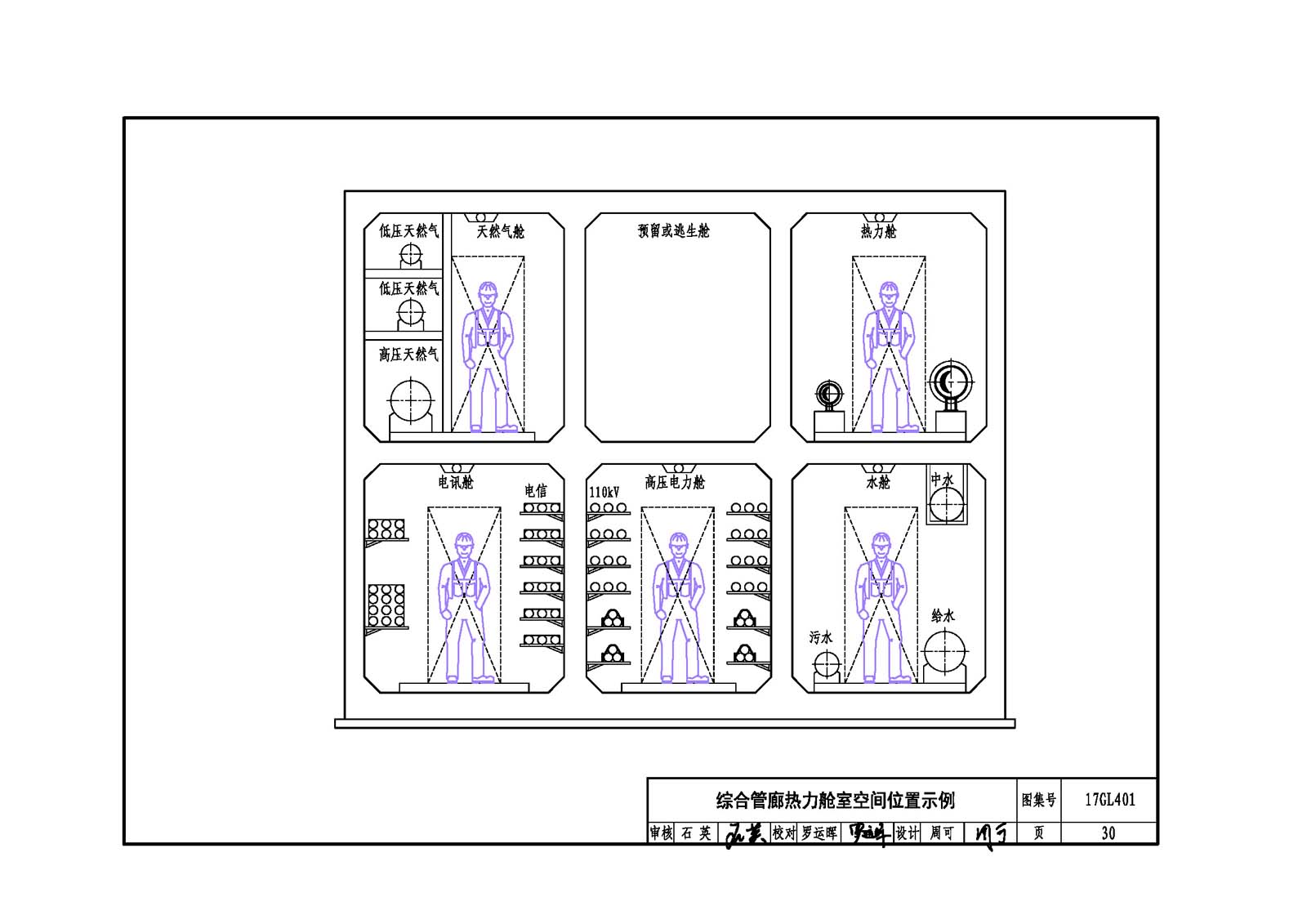

| 綜合管廊熱力艙室空間位置示例 | 27 |
| 熱力艙室標準段斷面設計 | |
| 熱力艙室管道布置 | 32 |
| 熱力艙室管道布置示例 | 33 |
| 熱力管道出入管廊 | |
| 熱力管道出入廊示意圖(端部艙室) | 35 |
| 熱力管道常用出艙方式(單艙) | 36 |
| 熱力管道常用出艙方式(多艙) | 37 |
| 管道、保溫、防腐 | |
| 熱力管道選用表 | 38 |
| 鋼制熱力管道外防腐做法 | 39 |
| 鋼制熱力管道應變監測 | 40 |
| 熱力管道保溫結構 | 41 |
| 全年運行熱力管道推薦保溫厚度表 | 43 |
| 冬季運行熱力管道推薦保溫厚度表 | 46 |
| 熱力管道防燙傷保溫厚度表 | 47 |
| 穿艙室套管 | |
| 熱水管道穿墻防水裝置安裝圖 | 48 |
| 防水裝置選用條件 | 49 |
| 聚氨酯保溫短管 | 50 |
| 套管擋環、止水環 | 51 |
| 防水套管 | 52 |
| 膨脹止水條環 | 53 |
| 壓緊法蘭 | 54 |
| 壓緊短管 | 55 |
| 熱力管道附件 | |
| 泄水、放氣裝置的設置 | 56 |
| 放氣裝置配管 | 57 |

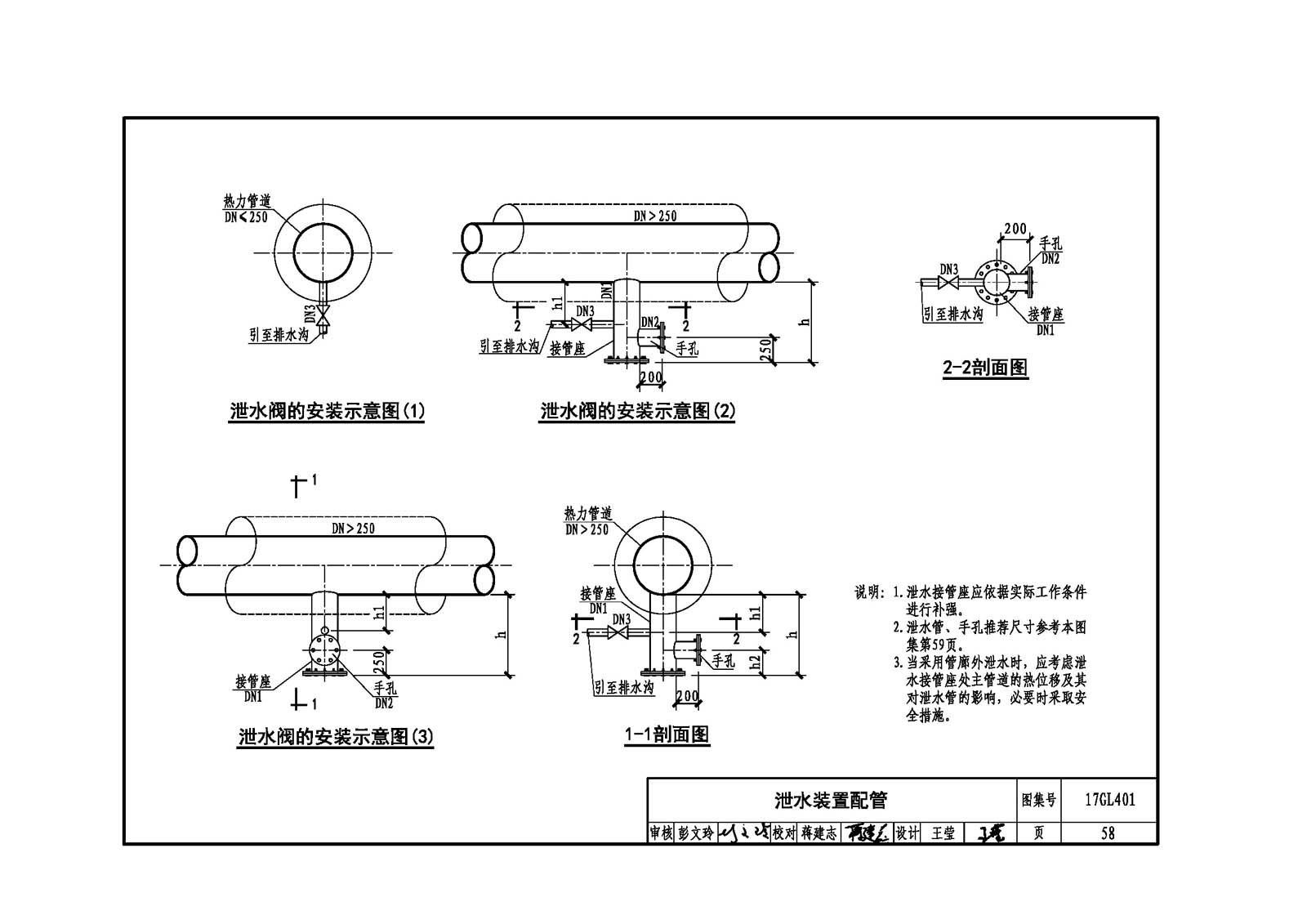

| 泄水裝置配管 | 58 |
| 放氣閥安裝示意圖 | 60 |
| 分段閥、泄水安裝示意圖 | 62 |
| 疏水裝置設置 | 64 |
| 補償器說明 | 66 |
| 方形補償器說明 | 67 |
| 方形補償器選用 | 68 |
| 波紋管補償器說明 | 69 |
| 單式軸向型補償器選用表 | 71 |

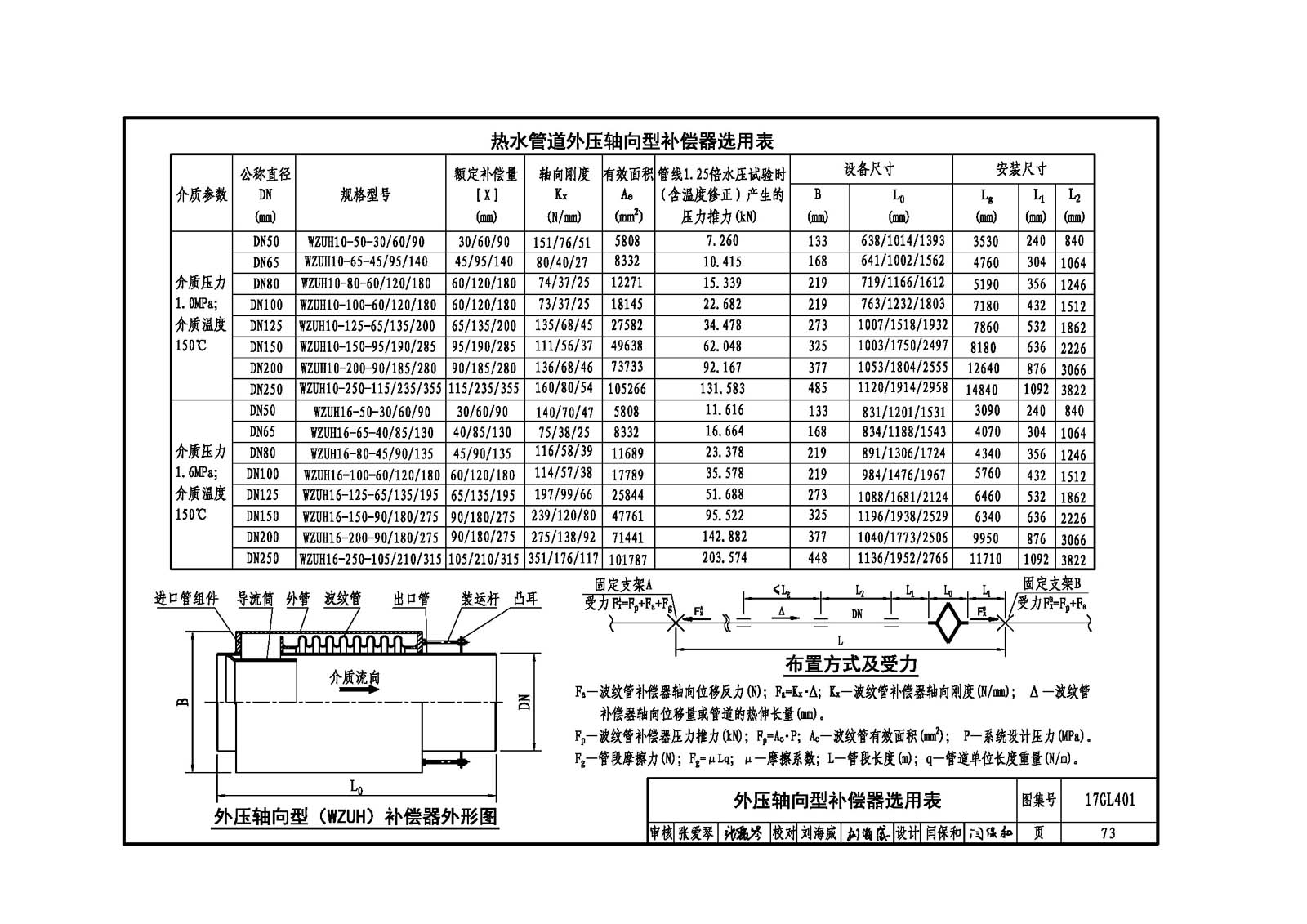

| 外壓軸向型補償器選用表 | 73 |
| 外壓直管壓力平衡型補償器選用表 | 75 |
| 復式拉桿型補償器選用 | 77 |
| 單式鉸鏈型補償器選用 | 80 |
| 萬向鉸鏈型補償器選用 | 82 |
| 鉸鏈型補償器選用表 | 83 |
| 套筒補償器說明 | 85 |
| 套筒補償器選用參數表 | 86 |
| 旋轉補償器說明 | 87 |

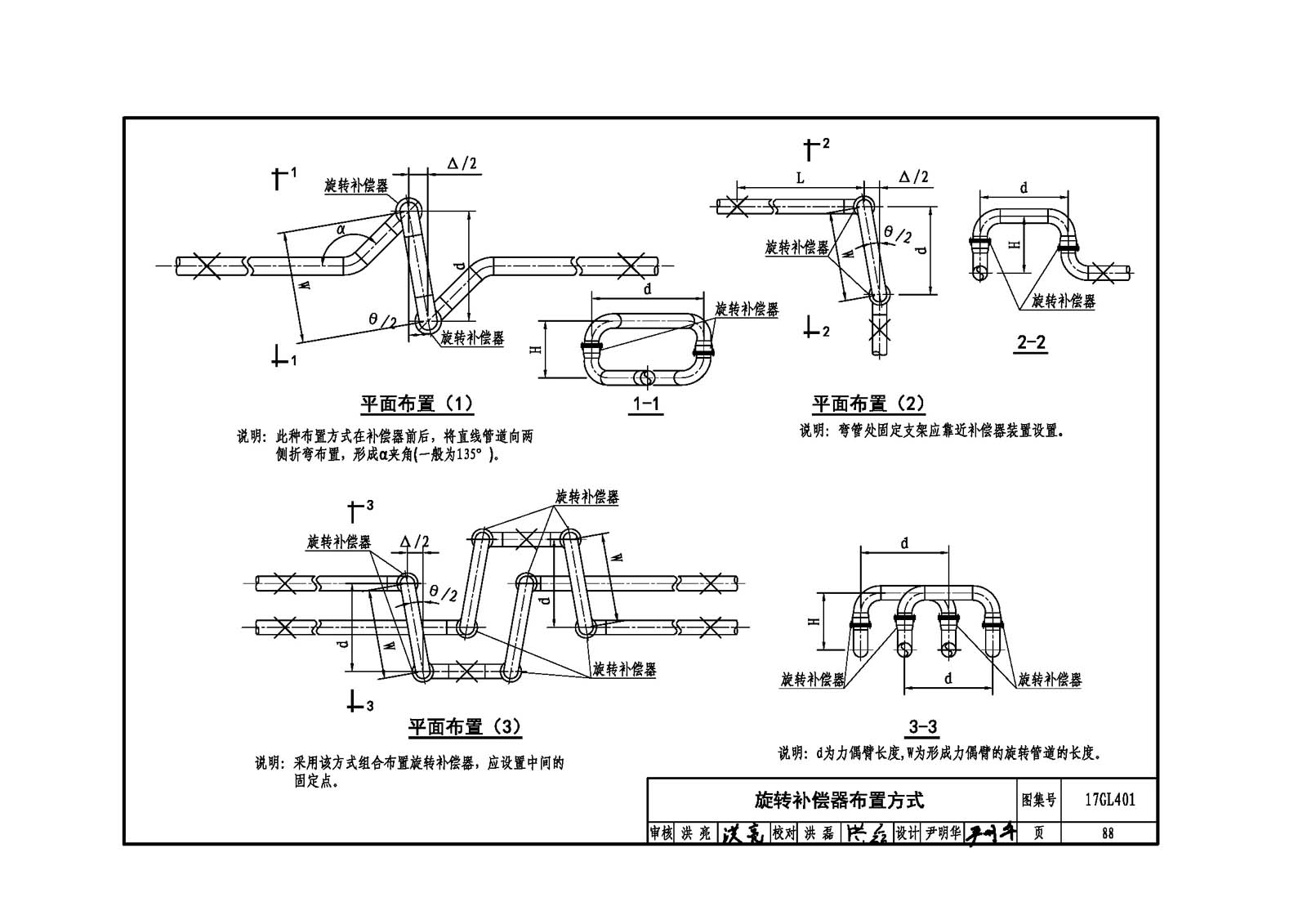

| 旋轉補償器布置方式 | 88 |
| 旋轉補償器設計選型及計算 | 90 |
| 無推力精密旋轉補償器參數表 | 93 |
| 免維護旋轉補償器參數表 | 94 |
| 管道支座支架 | |
| 水平管道支座說明 | 95 |
| 水平管道軸向滑動文座選用表 | 97 |
| 水平管道雙向滑動支座選用表 | 98 |
| 水平管道導向支座選用表 | 101 |
| 水平管道管夾軸向滑動支座選用表 | 102 |
| 水平管道管夾雙向滑動支座選用表 | 103 |
| 水平管道管夾導向支座選用表 | 106 |
| 滑動支座支墩上安裝 | 107 |
| 管道支墩 | 108 |

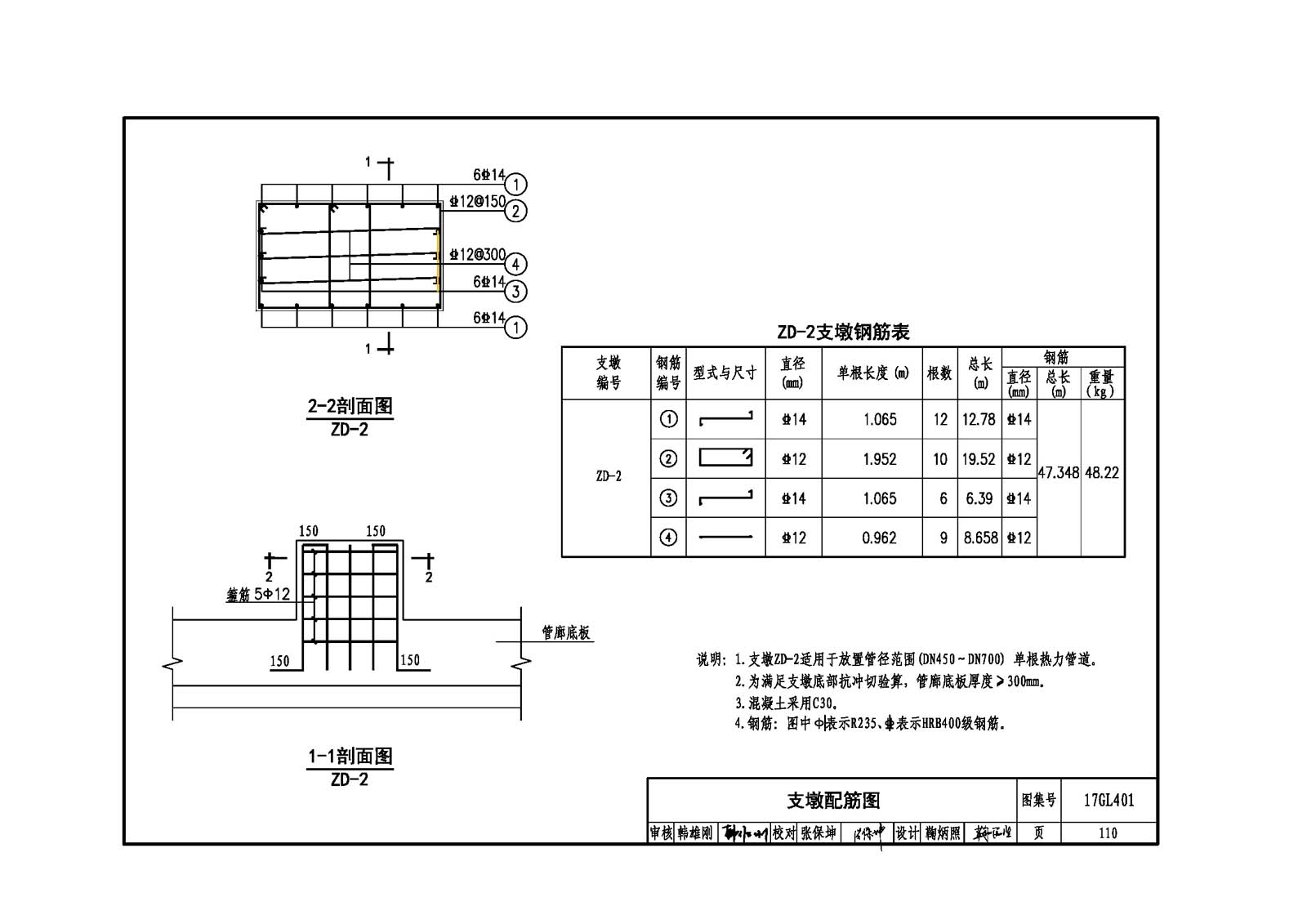

| 支墩配筋圖 | 109 |
| 支墩預埋件詳圖 | 112 |
| 多層多管滑動支架 | 114 |
| 多層單管滑動支架 | 115 |
| 單管門型滑動支架 | 116 |
| 預埋件式雙管托架圖 | 117 |
| 固定支架的常用結構形式 | 119 |

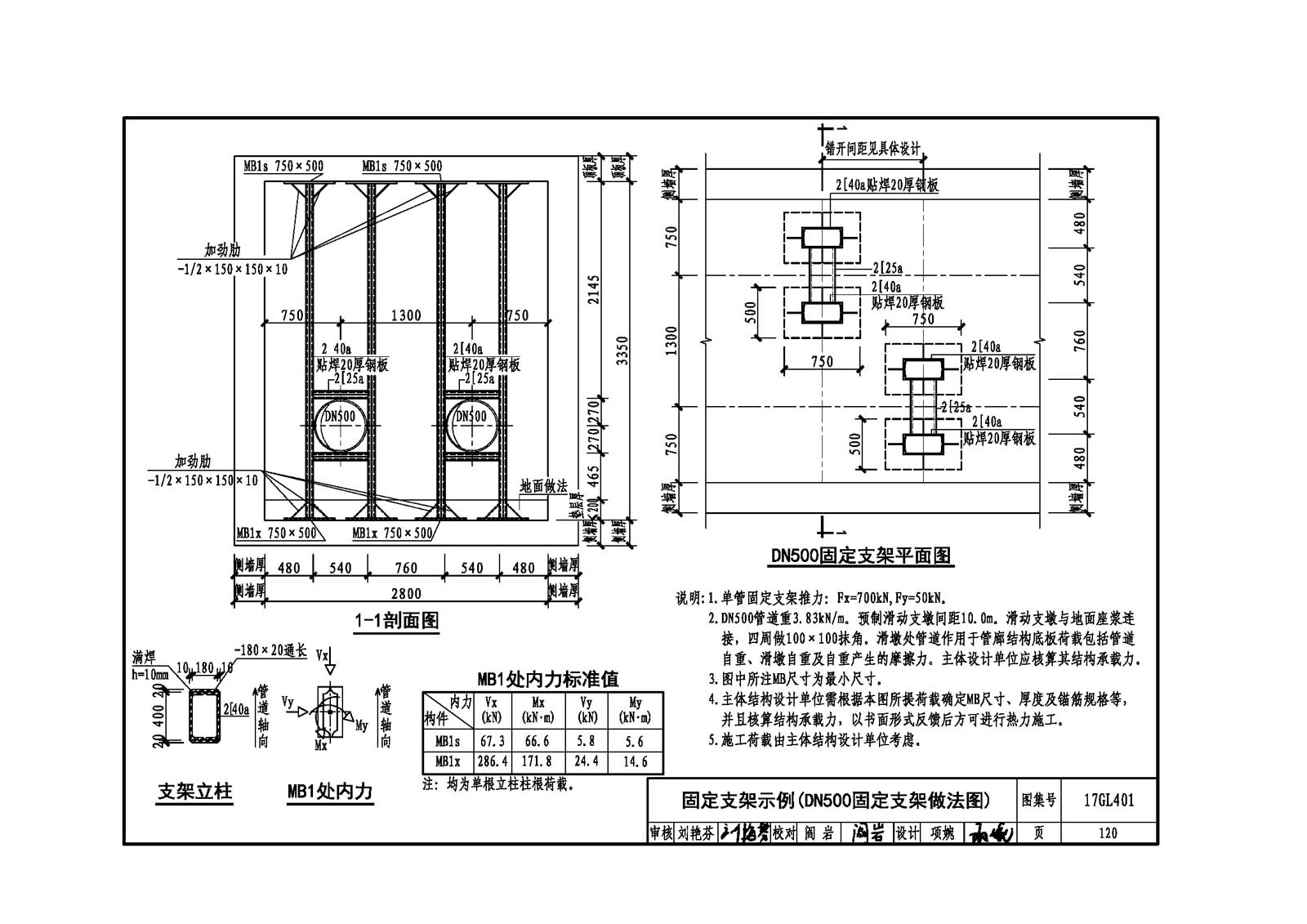

| 固定支架示例(DN500固定支架做法圖) | 120 |
樣張
