17GL203-1：綜合管廊基坑支護
- 圖集編號
- 17GL203-1
- 圖集名稱
- 綜合管廊基坑支護
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 華東建筑設計研究院有限公司
- 中國二十冶集團有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集主要適用于明挖綜合管廊的基坑支護。除綜合管廊外，市政、冶金、化工等工程中的城市地下過街通道、工業管廊等地下建（構）物亦可參考使用。
綜合管廊基坑支護結構型式主要包括有放坡開挖、土釘墻、重力式水泥土墻、鋼板樁、預制混凝土板樁、型鋼水泥土攪拌墻、灌注樁排樁、預制混凝土排樁、鋼支撐、混凝土支撐、大直徑可回收旋噴錨索、地下水控制等。本圖集包含以上支護形式的布置、構造和設計要求等內容。設計時應結合當?shù)貙?shí)際情況，選擇合適的基坑支護形式。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 3 |
| 放坡開挖 | |

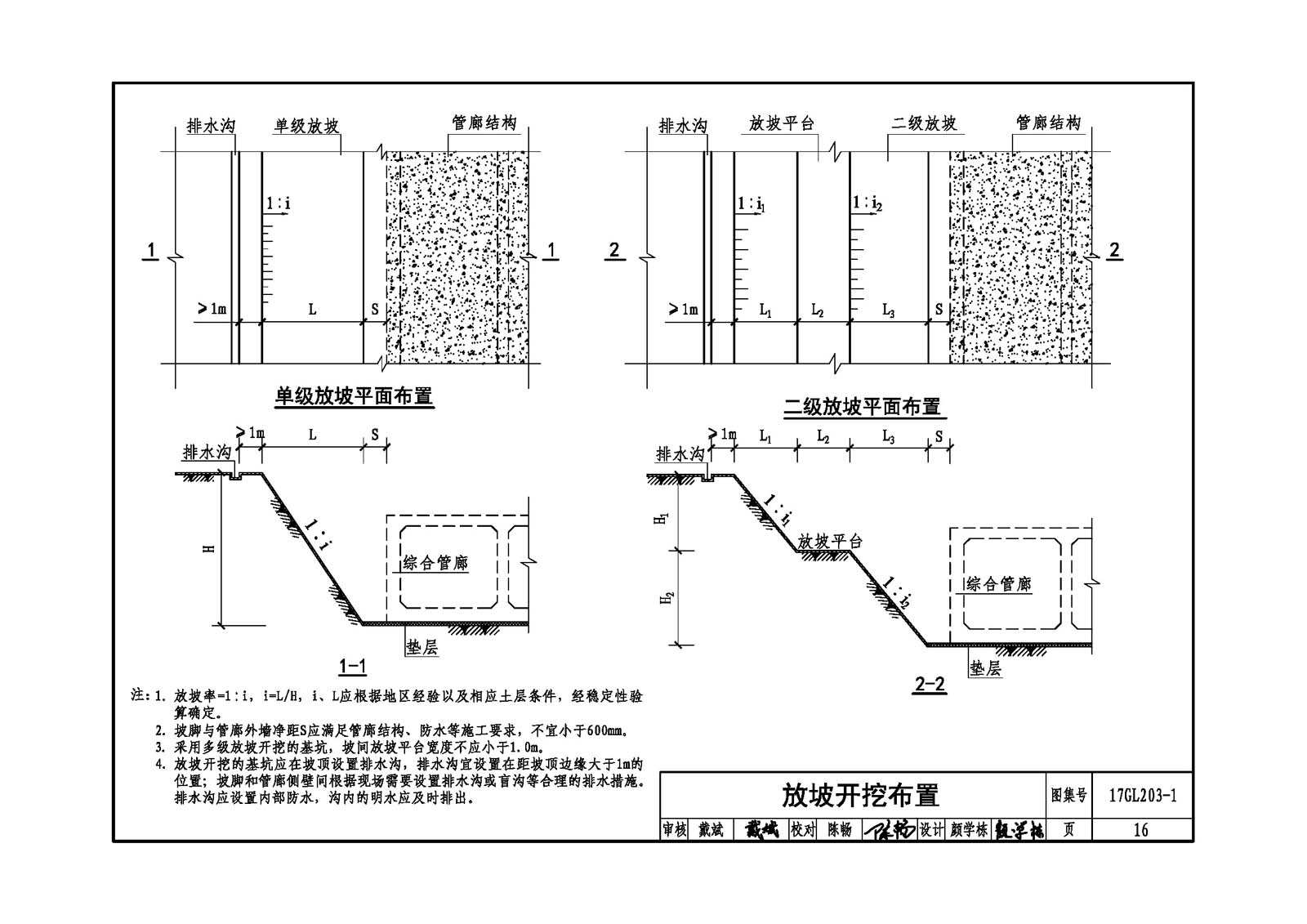

| 放坡開挖布置 | 16 |
| 放坡開挖坡率 | 17 |
| 坡體護坡措施 | 18 |
| 坡體降水措施 | 19 |
| 土釘墻 | |
| 土釘墻布置 | 20 |
| 成孔注漿型鋼筋土釘構造 | 21 |
| 擊入式鋼管土釘構造 | 22 |
| 土釘墻噴射混凝土面層構造 | 23 |
| 重力式水泥土墻 | |

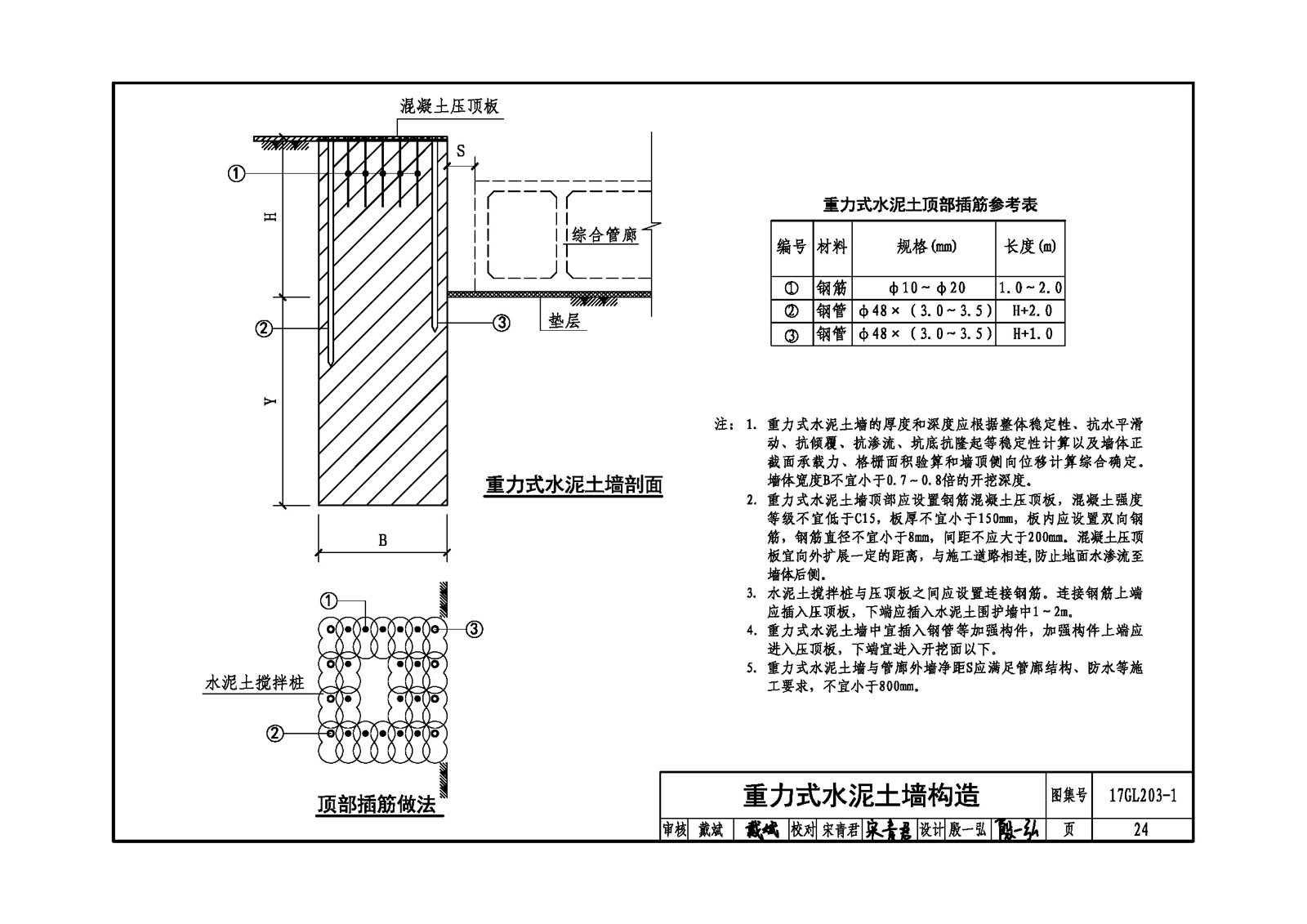

| 重力式水泥土墻構造 | 24 |
| 重力式水泥土墻平面布置(一) | 25 |
| 重力式水泥土墻平面布置(二) | 26 |
| 鋼板樁 | |

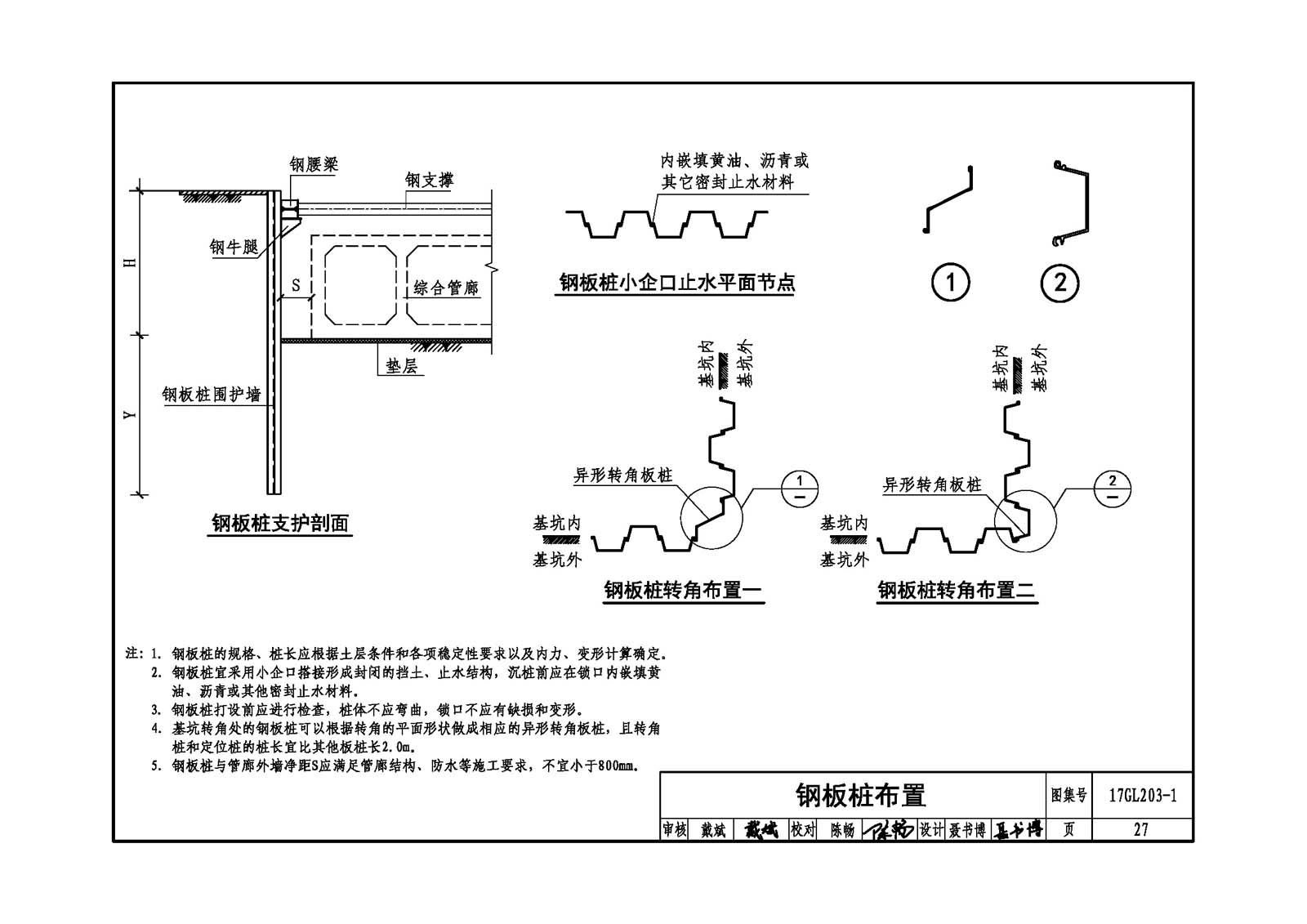

| 鋼板樁布置 | 27 |
| 熱軋U型鋼板樁計算參數表 | 28 |
| 鋼板樁與鋼腰梁連接構造 | 29 |
| 預制鋼筋混凝土板樁 | |
| 預制鋼筋混凝土板樁布置 | 30 |
| 預制鋼筋混凝土板樁構造 | 31 |
| 預制鋼筋混凝土板樁冠梁構造 | 32 |
| 型鋼水泥土攪拌墻 | |

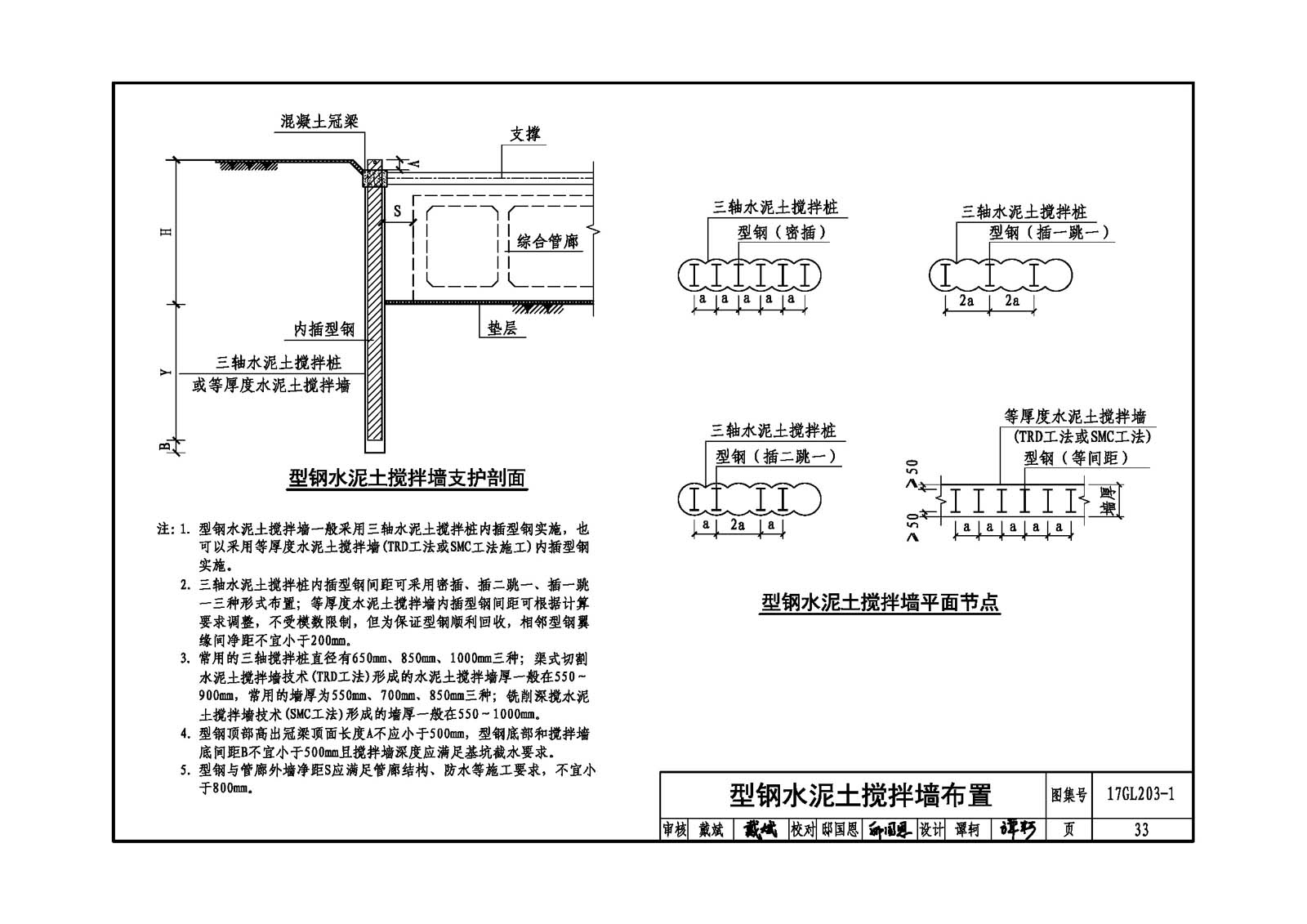

| 型鋼水泥土攪拌墻布置 | 33 |
| 三軸水泥土攪拌樁內插型鋼常用規格參數表 | 34 |
| 三軸水泥土攪拌樁內插型鋼轉角布置 | 35 |
| 等厚度水泥土攪拌樁內插型鋼常用規格參數表 | 36 |
| 等厚度水泥土攪拌樁內插型鋼轉角布置 | 37 |
| 型鋼水泥土攪拌墻內插型鋼與冠梁連接構造 | 38 |
| 灌注樁排樁 | |

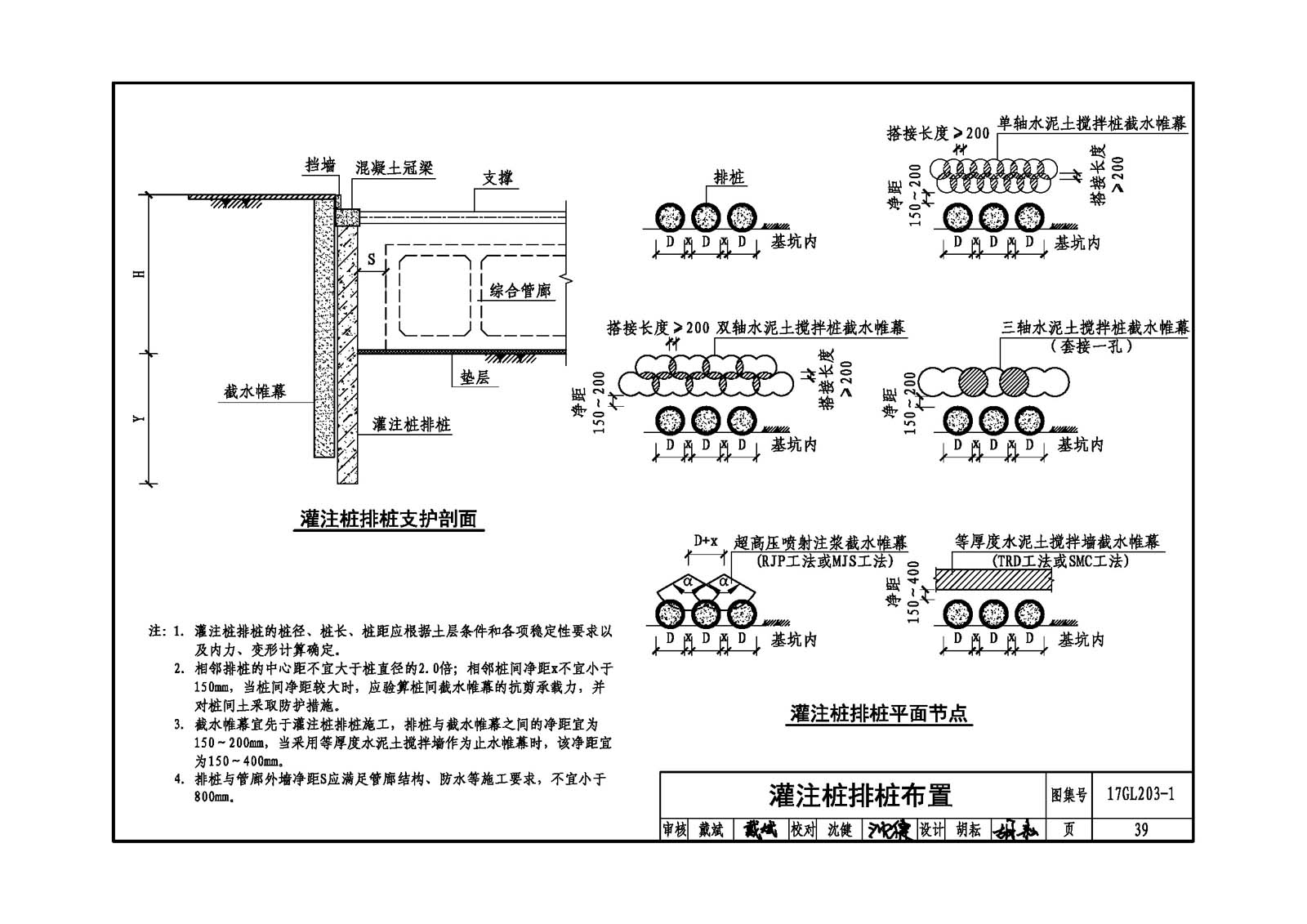

| 灌注樁排樁布置 | 39 |
| 灌注樁排樁配筋構造 | 40 |
| 灌注樁排樁樁間土連續防護構造 | 41 |
| 灌注樁排樁樁間土間隔防護構造 | 42 |
| 樁墻合一構造 | 43 |
| 預制混凝土樁排樁 | |
| 預制混凝土樁排樁布置 | 44 |
| 混合配筋預應力混凝土管樁配筋構造 | 45 |
| 部分預應力高強壁體樁配筋構造 | 46 |
| 預制工字形混凝土樁配筋構造 | 47 |
| 管樁冠梁構造 | 48 |
| 管樁與腰梁連接構造 | 49 |
| 內支撐 | |
| 常用鋼支撐規格技術參數表 | 50 |
| H型鋼支撐相交節點構造 | 51 |
| H型鋼支撐拼接節點構造 | 52 |
| 雙拼H型鋼支撐連接節點構造 | 53 |
| 鋼管支撐接長及連接節點構造 | 54 |
| 雙拼鋼管支撐連接節點構造 | 55 |
| 鋼腰梁與支撐相交節點構造 | 56 |
| 鋼支撐與混凝土冠梁、腰梁相交節點構造 | 57 |
| 混凝土支撐配筋及腰梁與圍護體連接 | 58 |
| 混凝土支撐加腋節點構造 | 59 |
| 錨桿(索) | |
| 大直徑可回收旋噴錨索構造 | 60 |
| 錨桿(索)混凝土冠梁及腰梁構造 | 61 |
| 錨桿(索)鋼腰梁構造 | 62 |
| 地下水控制 | |
| 輕型井點構造 | 63 |
| 降水管井構造 | 64 |
| 減壓管井和回灌管井構造 | 65 |
