本圖集是在04G325圖集的基礎上，為便于設計、施工人員的使用，按現行國家標準規范和技術進行了統一、精簡、優化編制的。

       適用范圍：適用于設有T型或工字型吊車梁或預應力混凝土吊車梁的工業廠房及露天棧橋，廠房或棧橋跨度≤36m；柱距6m或12m，抗震設防烈度≤8度地區，正常使用環境類別一類或二類無腐蝕性氣體廠房。

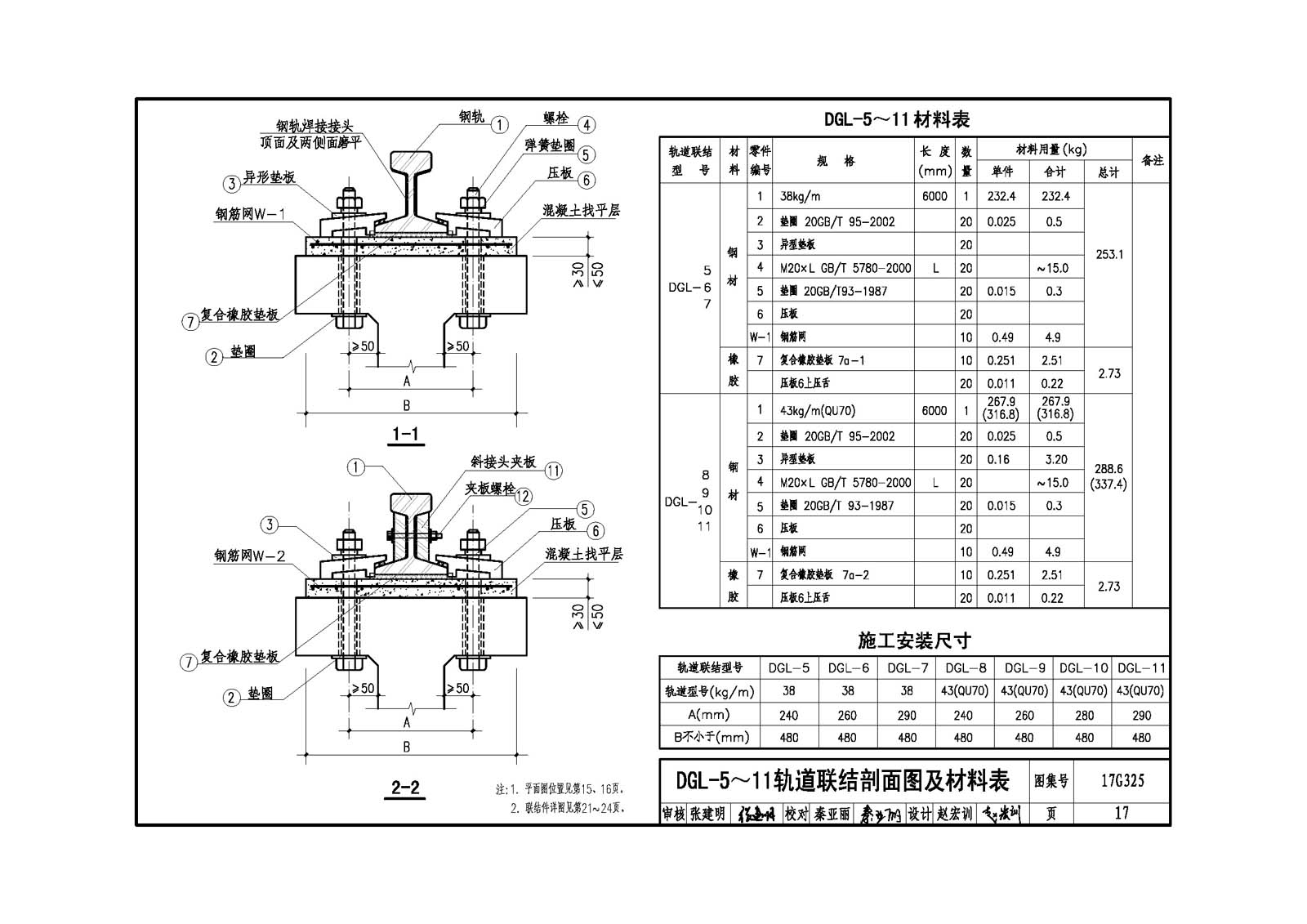

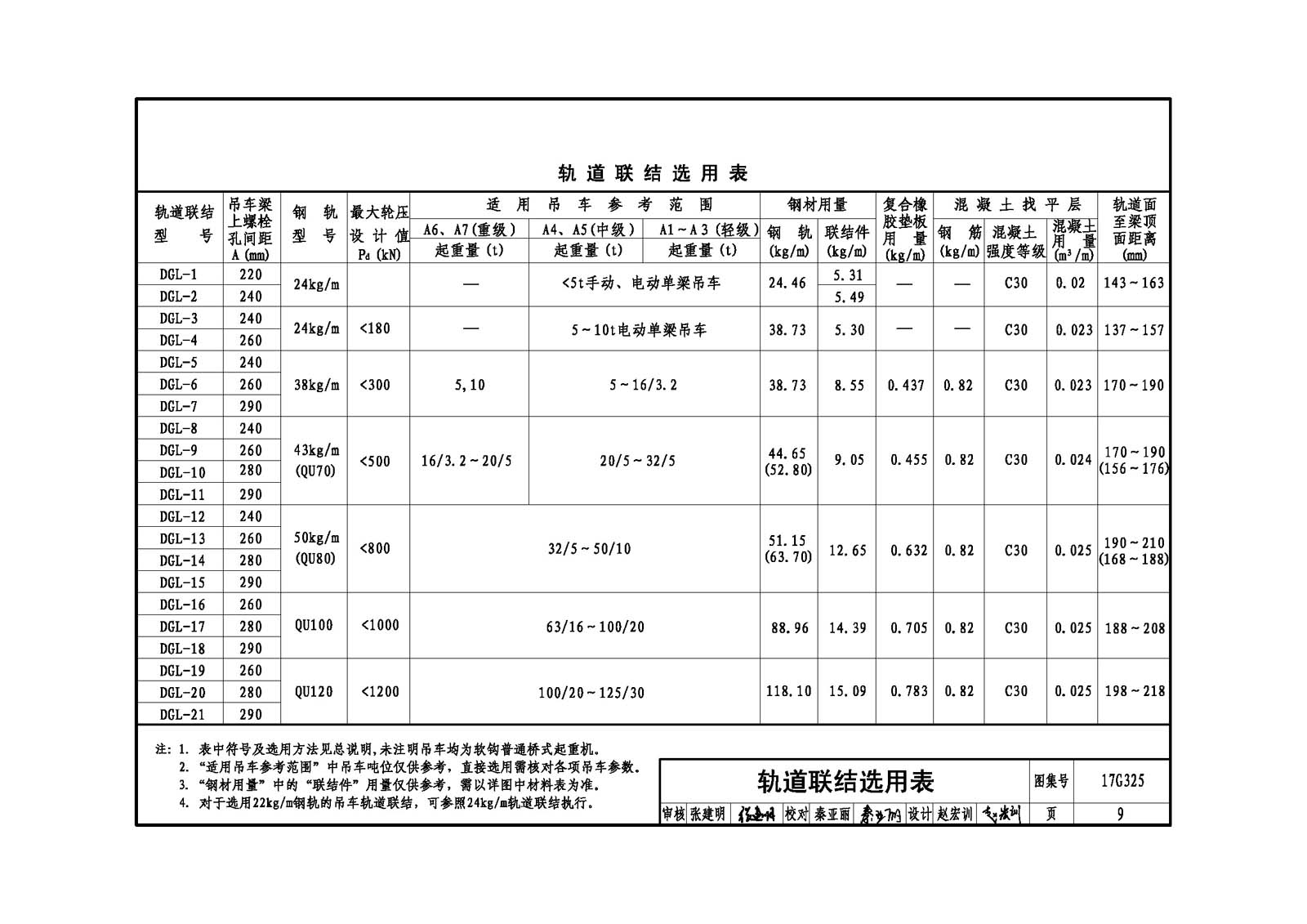

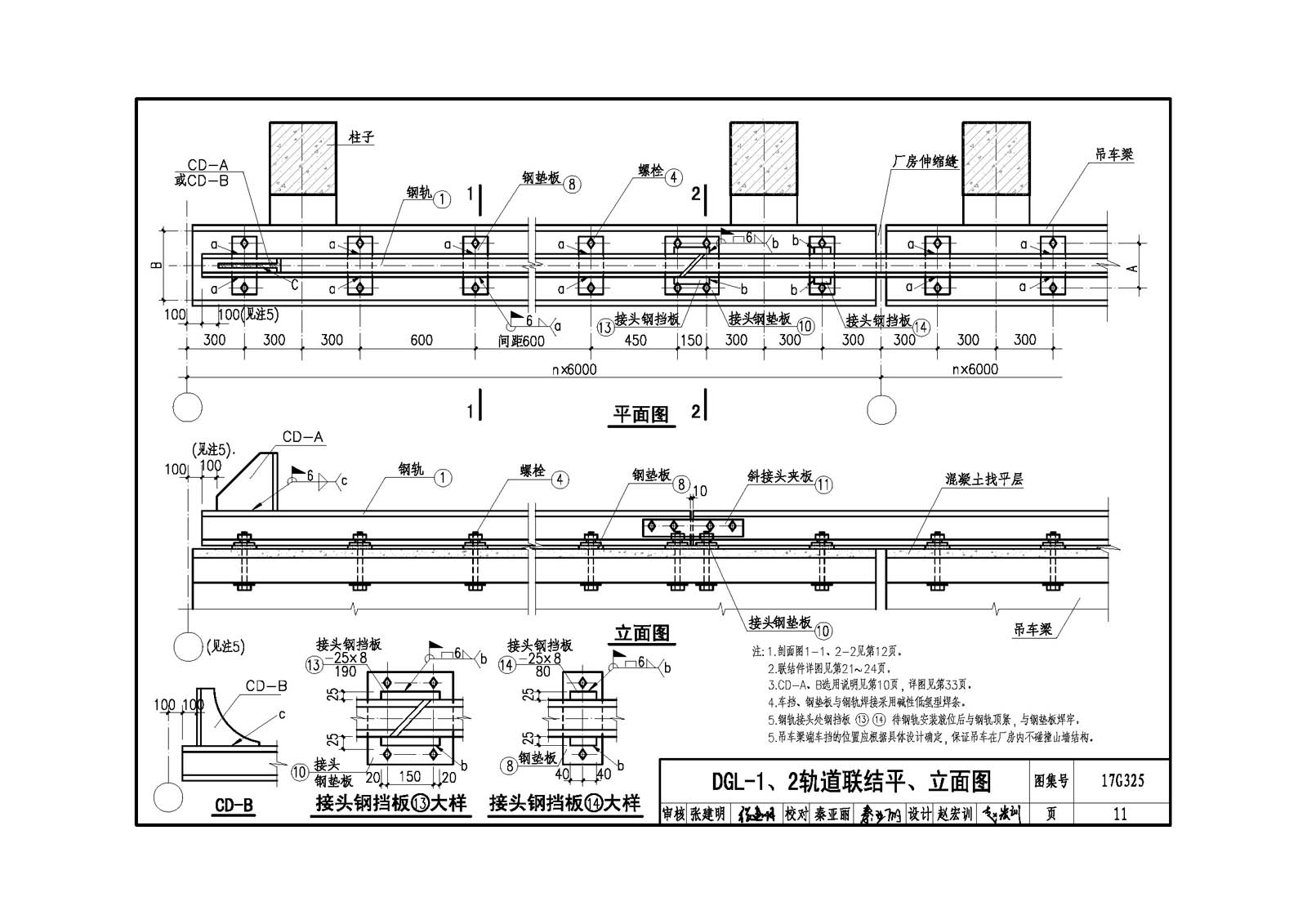

       主要內容：本圖集主要編制了軌道聯結及車擋選用表，不同規格軌道聯結的平、立面圖，剖面圖及材料表，軌道聯結件詳圖，車擋詳圖及材料表，緩沖板詳圖及材料表等。為便于工程設計和施工技術人員選用，并在總說明中提供了選用方法和舉例。

       圖集特點：該圖集較詳盡地提供了6m、12m柱距鋼筋混凝土吊車梁軌道聯結及車擋詳圖，工程設計和施工技術人員可根據工程需要直接選用或對不同規格的吊車參數，經驗算、復核后選用。符合我國工業化生產要求。該圖集發行后將產生很好的社會和經濟效益。
