15MR101：城市道路—初步設計、施工圖設計深度圖樣

圖集編號

15MR101

圖集名稱

城市道路—初步設計、施工圖設計深度圖樣

定價

76.00 元

開本

16 開

主編單位

鄭州市市政工程勘測設計研究院

圖集咨詢

圖集購買

內容簡介

本圖集為修編圖集，根據《市政公用工程設計文件編制深度規定》（2013年版）（修訂版）進行編制，替代05MR101《城市道路—施工圖設計深度圖樣》，適用于各類新建、改建和擴建的快速路、主干路、次干路和支路的初步設計和施工圖設計，居住區道路可參照本圖集使用。主要內容包括城市道路設計繪制說明，圖面繪制示例，圖紙封面、圖紙目錄、施工圖設計總說明、道路地理位置圖、工程平面總體設計圖、道路平面線位設計圖、道路平面設計圖、縱斷面設計圖、標準橫斷面設計圖、路面結構設計圖、土方橫斷面、交叉口豎向設計等的初步設計、施工圖設計圖樣和必要的繪制說明，供設計人員參考。

備注

替代05MR101

目錄	1

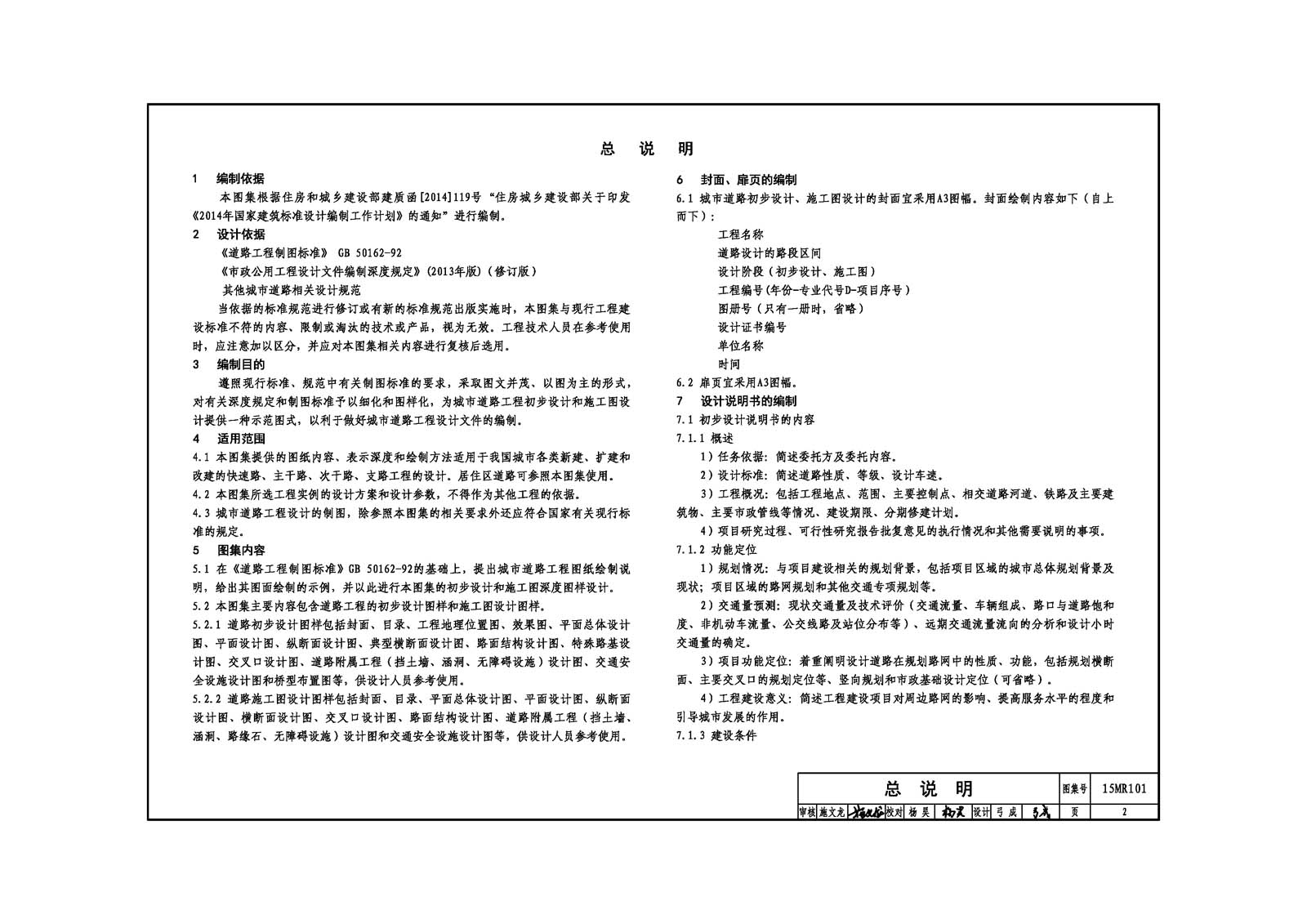

總說明	2
初步設計深度圖樣
封面圖樣	8
圖紙目錄格式	9
工程地理位置圖	10
效果圖	11
平面總體設計圖	12
道路平面設計圖	14
縱斷面設計圖	19
典型橫斷面設計圖	21
交叉口設計圖	22
特殊路基設計圖	23
路面結構設計圖	24
擋土墻構造圖	25
涵洞構造圖	26
無障礙設施圖	21
人行道鋪裝圖	28
立緣石、平緣石、邊石、盲道大樣圖	29
標線布置圖	30
交通安全設施設計圖	31
橋型布置圖	33
施工圖設計深度圖樣
封面圖樣	34
圖紙目錄格式	35
工程地理位置圖	36

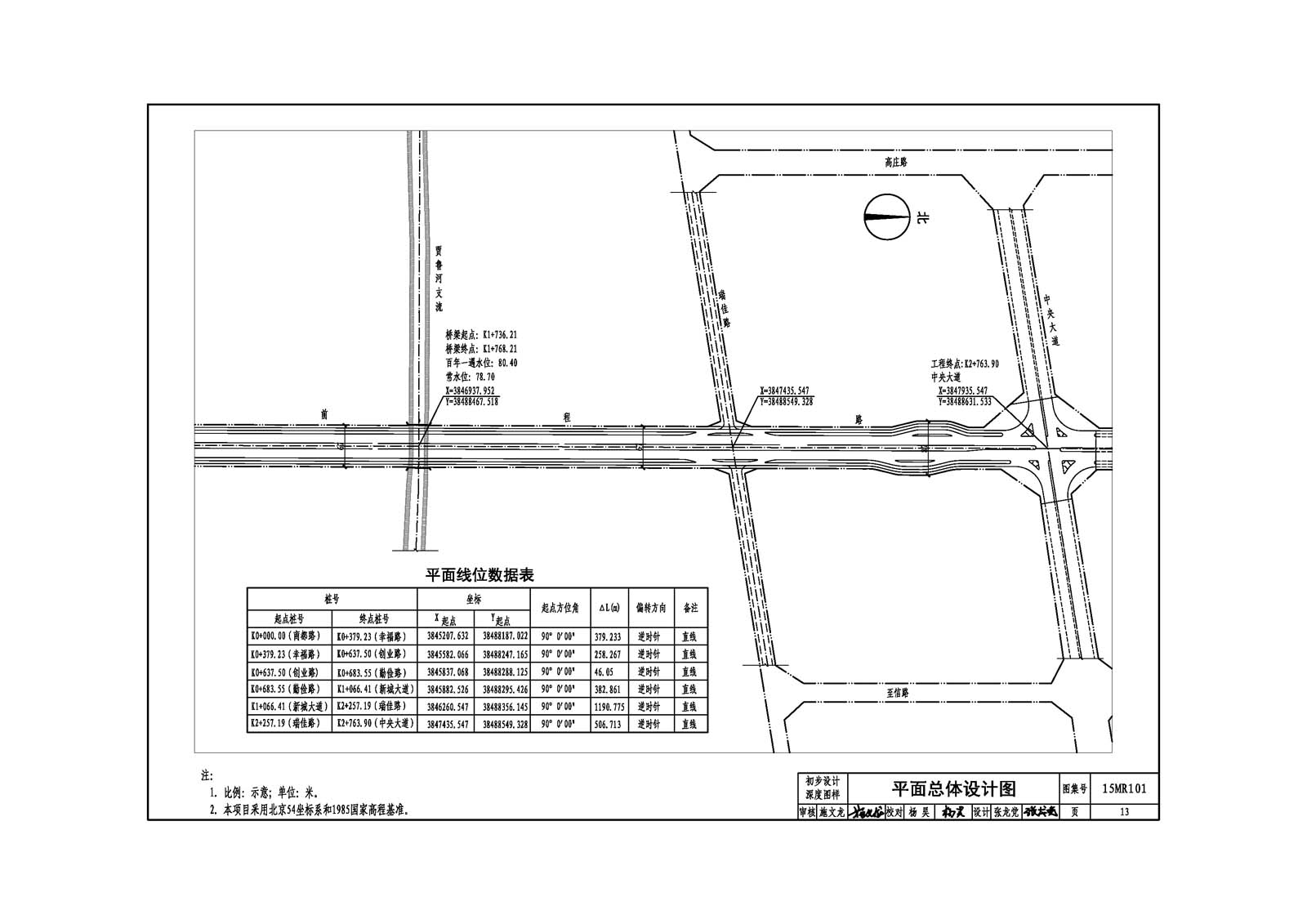

平面總體設計圖	31
道路平面線位設計圖	40
道路平面設計圖	41

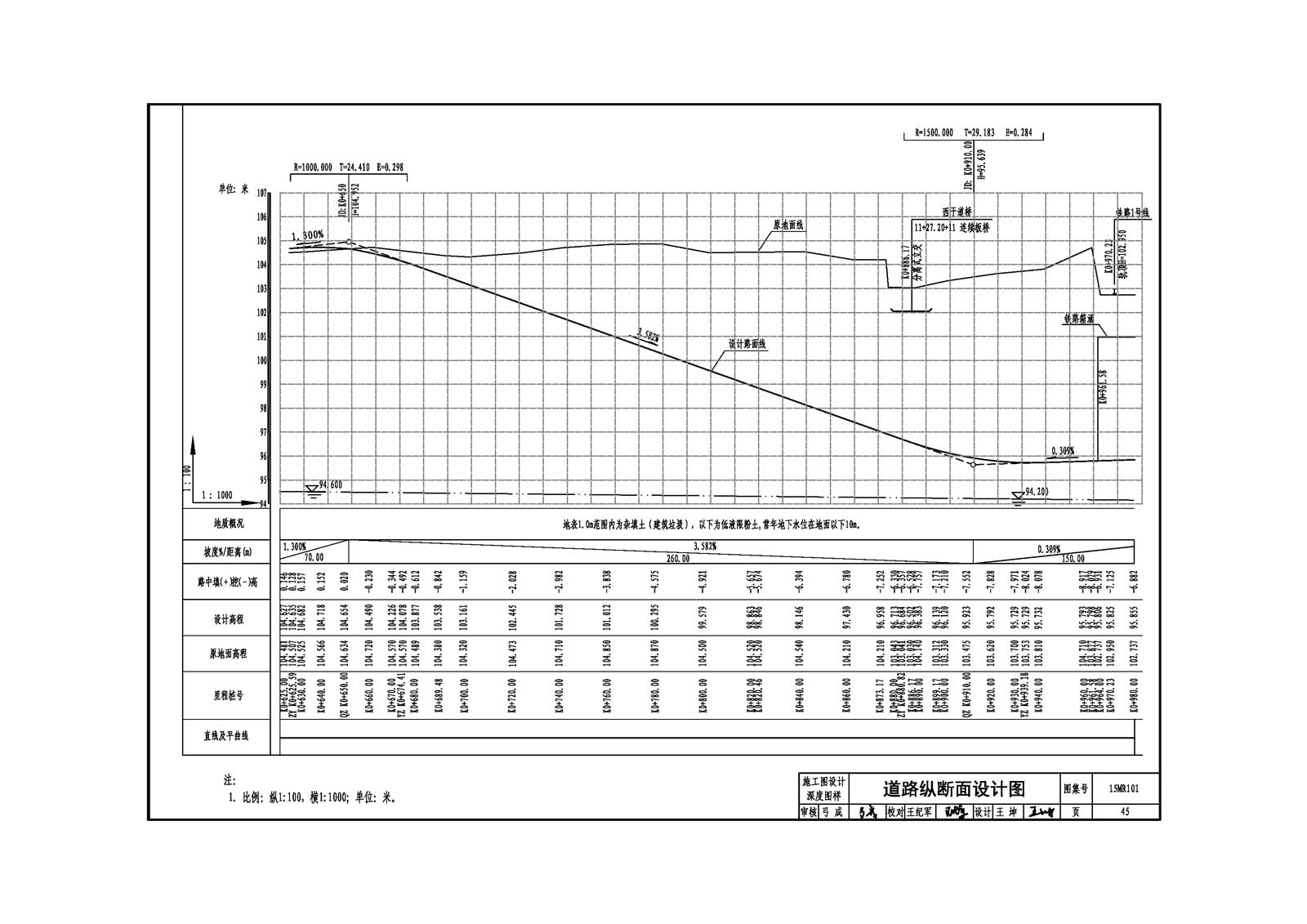

道路縱斷面設計圖	45

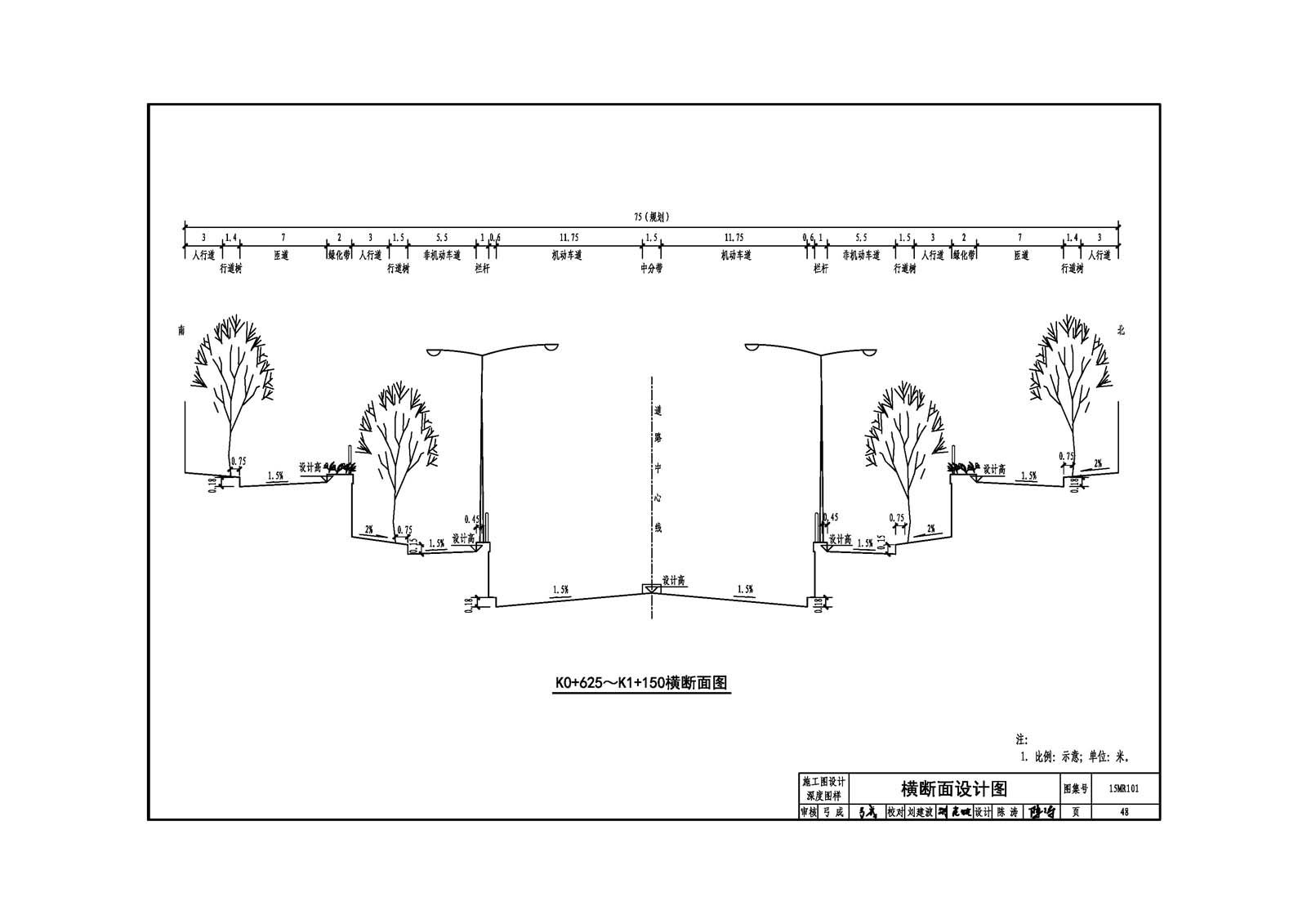

橫斷面設計圖	41
路拱大樣圖	50
土方橫斷面設計圖	51
路面結構圖	53
水泥混凝土路面接縫平面布置圖	55
人行道鋪裝圖	56
無障礙設施圖	51
交叉口設計圖(等分法)	59
交叉口設計圖(方格網法)	60
交叉口舊路如鋪設計圖	61
道路擋土墻設計圖	62
附錄
制圖的一般規定	63
道路工程常用圖例	66
