17T203：剛性懸掛接觸網選用與安裝
- 圖集編號
- 17T203
- 圖集名稱
- 剛性懸掛接觸網選用與安裝
- 定價
- 49.00 元
- 開本
- 16 開
- 主編單位
- 中鐵第五勘察設計院集團有限公司
內容簡介
本圖集適用于地鐵工程地下段矩形、圓形、馬蹄形等形式隧道下和車站風管下剛性懸掛接觸網、架空地線及接地跳線的選用與安裝。其他城市軌道交通工程可參照使用。
主要內容：包括車站風道下懸掛安裝圖；矩形、圓形、馬蹄形隧道（不同凈空、直線區段、曲線區段）的懸掛安裝圖；中心錨接、單邊下錨安裝圖；隔離開關接地安裝圖；匯流排安裝圖。
本圖集為新編圖集，針對目前城市軌道交通地下段接觸網剛性懸掛特點和構造要求，編制一本不僅滿足現行規范要求，而且滿足不同結構形式下的剛性懸掛接觸網安裝技術要求，將對城市軌道交通地下段接觸網剛性懸掛設計的標準化、提高剛性懸掛設計效率以及軌道交通剛性懸掛技術的推廣應用起到積極的作用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |

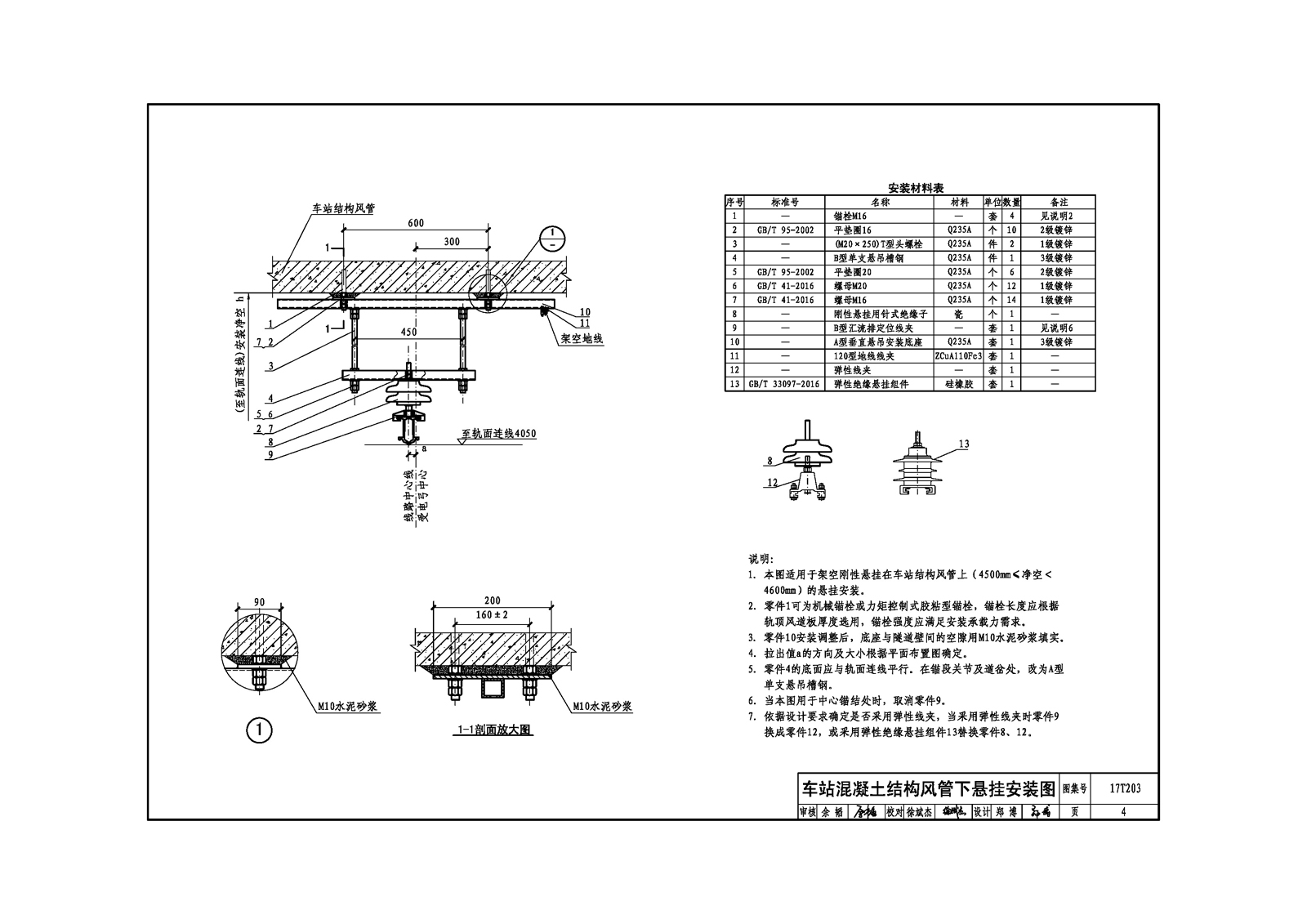

| 車站混凝土結構風管下懸掛安裝圖 | 4 |
| 車站鋼板風管下L型懸掛安裝圖 | 5 |
| 矩形隧道(凈空≤4800mm)直線區段懸掛安裝圖 | 6 |
| 矩形隧道(凈空≤4800mm)曲線區段懸掛安裝圖 | 7 |
| 矩形隧道(凈空＞4800mm)直線區段懸掛安裝圖 | 8 |
| 矩形隧道(凈空＞4800mm)曲線區段懸掛安裝圖 | 9 |
| 圓形隧道(凈空＜4400mm)懸掛安裝圖 | 10 |

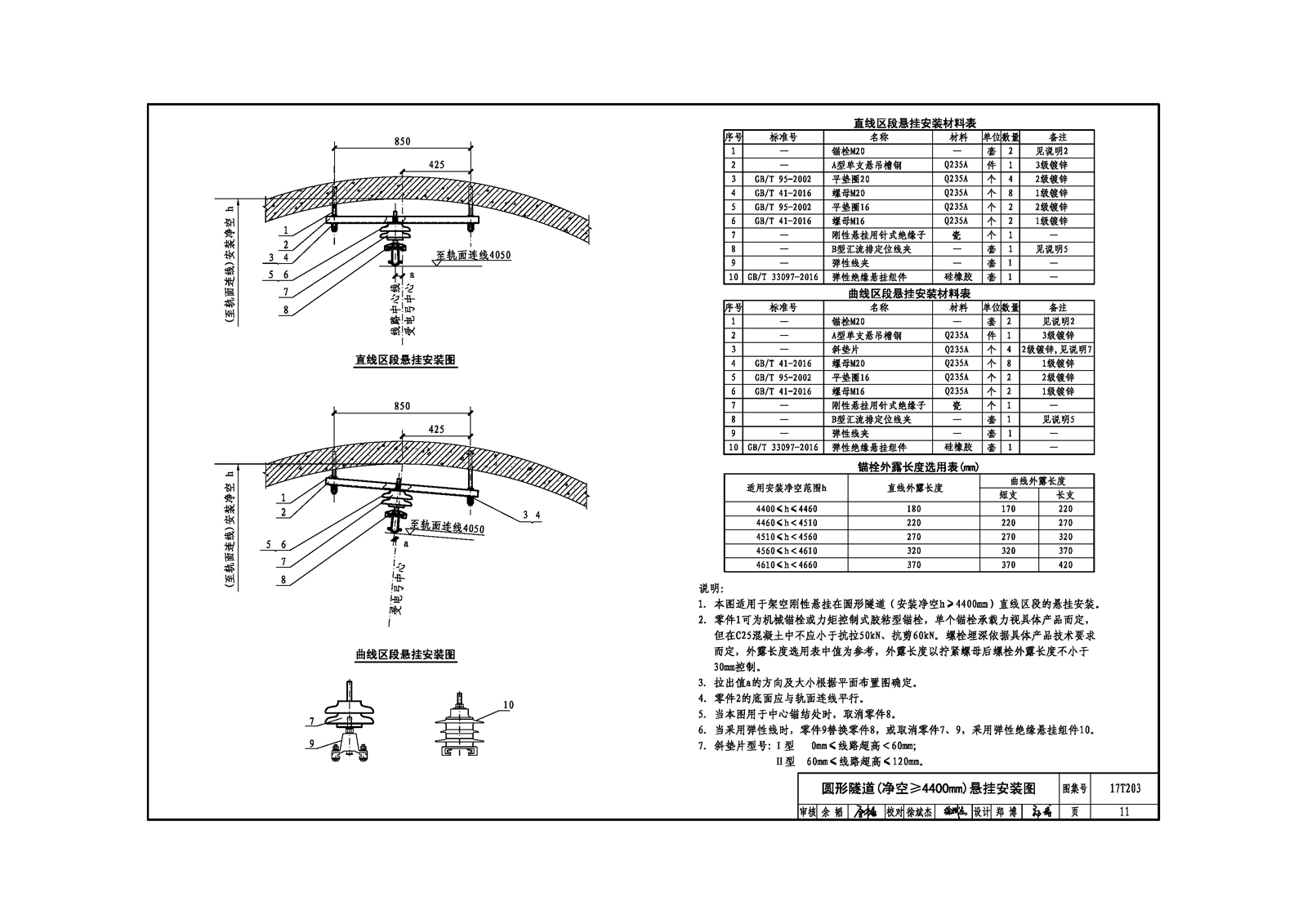

| 圓形隧道(凈空≥4400mm)懸掛安裝圖 | 11 |
| 馬蹄形隧道(凈空≤4800mm)直線區段懸掛安裝圖 | 12 |
| 馬蹄形隧道(凈空≤4800mm)曲線區段懸掛安裝圖 | 13 |
| 馬蹄形隧道(凈空＞4800mm)直線區段懸掛安裝圖 | 14 |
| 馬蹄形隧道(凈空＞4800mm)曲線區段懸掛安裝圖 | 15 |
| 車站結構風管上中心錨結安裝圖 | 16 |
| 中心錨結安裝圖(凈空≤4700mm) | 17 |
| 中心錨結安裝圖(4700mm＜凈空≤4900mm) | 18 |
| 中心錨結安裝圖(凈空＞4900mm) | 19 |
| 分段絕緣器處中心錨結安裝圖(4700mm＜凈空≤4900mm) | 20 |
| 分段絕緣器處中心錨結安裝圖(凈空＞4900mm) | 21 |

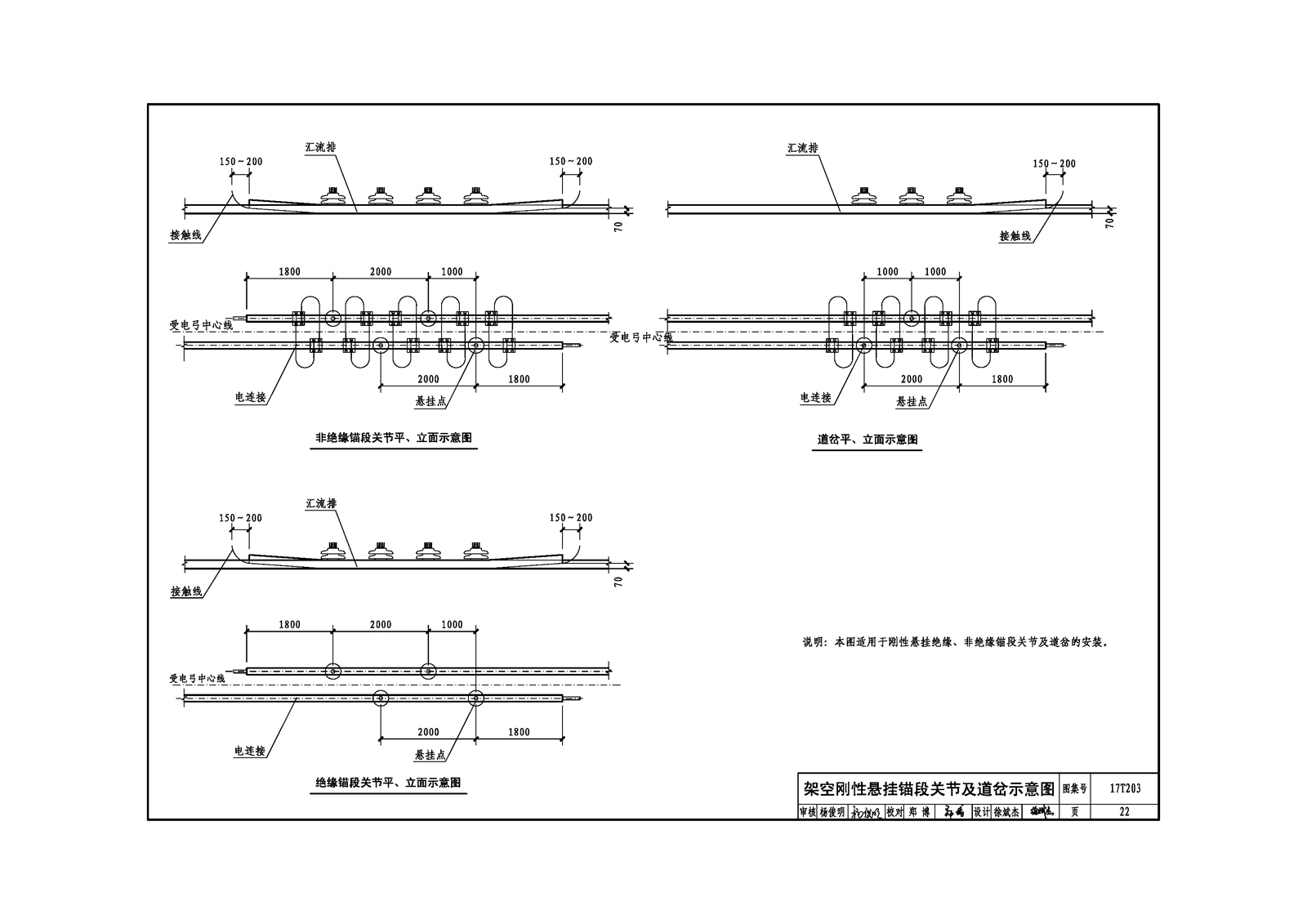

| 架空剛性懸掛錨段關節及道岔示意圖 | 22 |
| 架空剛性懸掛非絕緣錨段關節電連接安裝圖 | 23 |
| 圓形隧道架空地線肩架安裝圖 | 24 |
| 架空地線單邊下錨安裝圖(凈空≤4800mm) | 25 |
| 架空地線單邊下錨安裝圖(凈空＞4800mm) | 26 |
| 架空地線對向下錨安裝圖(凈空≤4800mm) | 27 |
| 架空地線對向下錨安裝圖(凈空＞4800mm) | 28 |
| 接地跳線安裝示意圖 | 29 |
| 接地跳線安裝材料表及選用說明 | 30 |
| 架空地線引下線安裝圖 | 31 |
| 單臺隔離開關接地安裝示意圖 | 32 |
| 三臺隔離開關接地安裝示意圖 | 33 |
| 剛?cè)徇^渡示意圖 | 34 |
| 匯流排中間接頭安裝曲線圖 | 35 |
