17K408：散熱器選用與管道安裝

圖集編號

17K408

圖集名稱

散熱器選用與管道安裝

定價

69.00 元

開本

16 開

主編單位

中國建筑設計院有限公司
中國石化工程建設有限公司
中國建筑金屬結構協會采暖散熱器委員會

圖集咨詢

圖集購買

內容簡介

本圖集適用于民用建筑中，以不高于95℃且水質符合GB/T 29044-2012中4.5規定的熱水為熱媒的供暖系統中散熱器選用與管道安裝。圖集部分內容適用于蒸汽系統。圖集主要內容包括符合國家和行業標準的散熱器的規格、型式、技術性能表、散熱量、金屬熱強度和水阻力系數；散熱器的安裝、散熱器與閥門和管道的連接以及干管支吊架的安裝；典型房間及區域的散熱器安裝、散熱器罩安裝；附錄及相關技術資料。本圖集較完整地總結了近幾年來工程中常見的供暖散熱器的選用與安裝方面的技術，全面而細致地列出各種情況下的施工方法，對供暖工程中散熱器的設計選用和施工安裝起到指導性作用。

備注

替代05K405、96K402-2

目錄	1

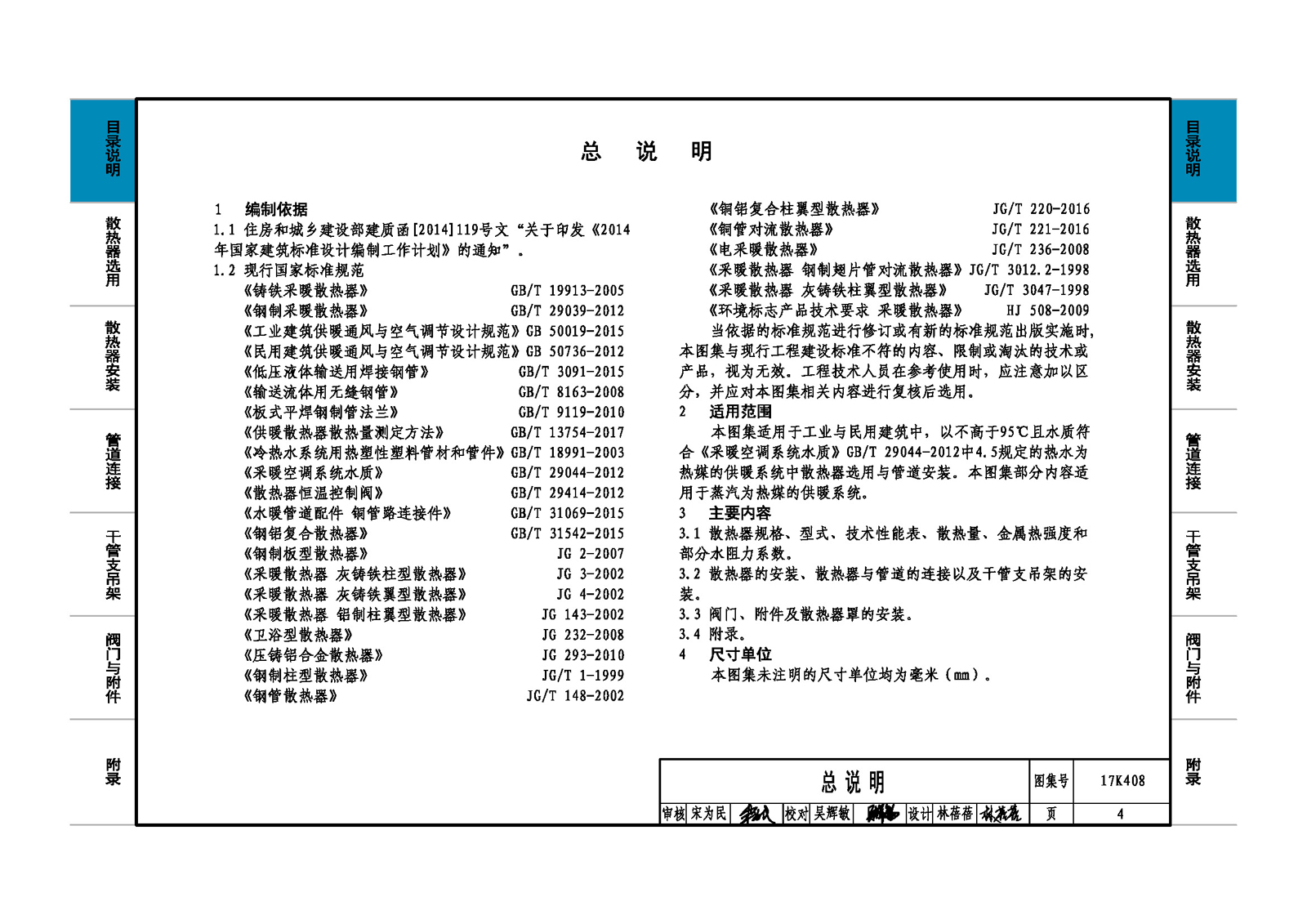

總說明	4
散熱器選用及安裝說明	5
散熱器選用
鑄鐵柱型散熱器	7
鑄鐵柱翼型散熱器	8
鋼制板型散熱器	9

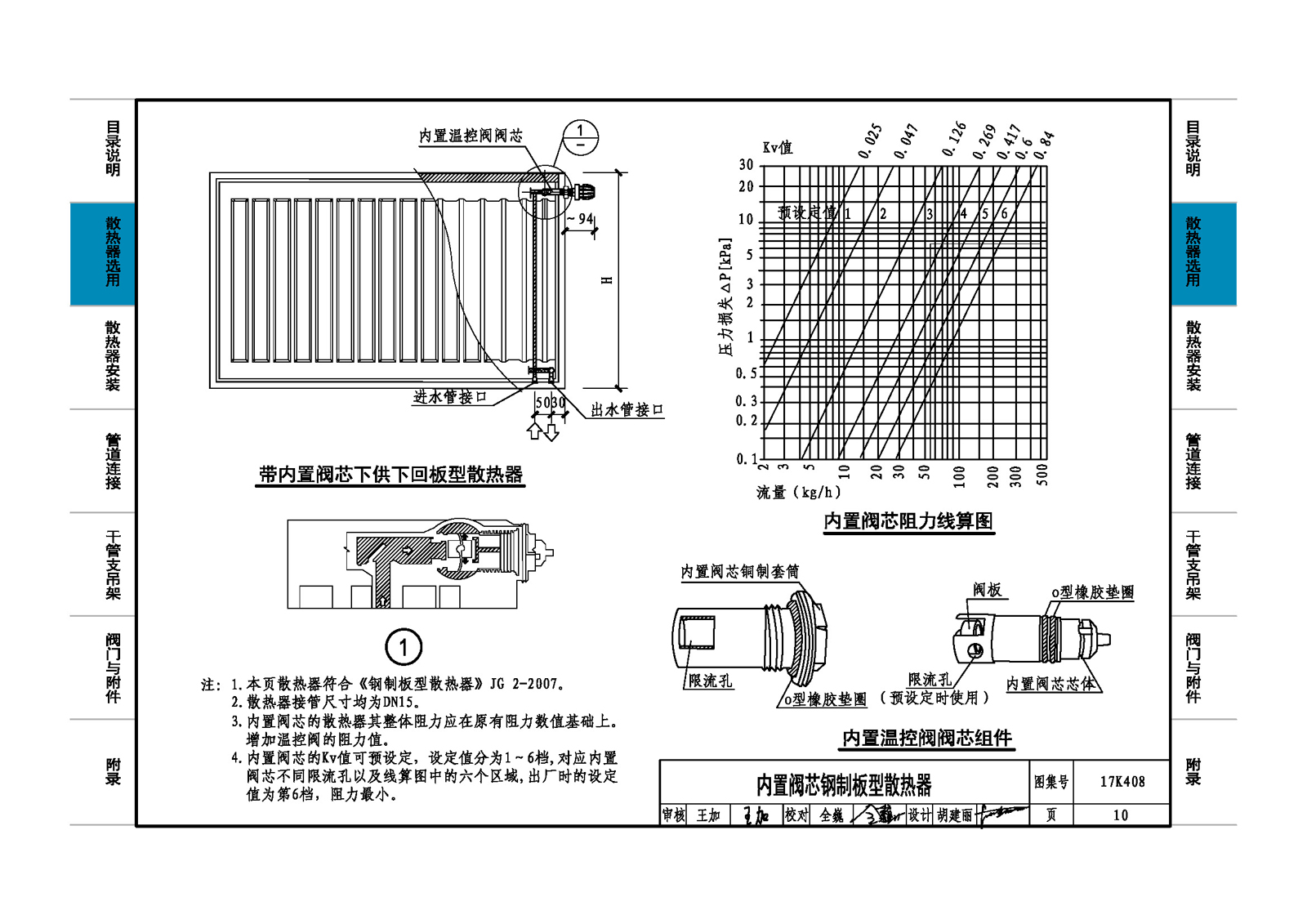

內置閥芯鋼制板型散熱器	10
鋼制柱型散熱器	11
鋼管散熱器	12
鋁制柱翼型散熱器	14
壓鑄鋁合金散熱器	15
銅鋁復合柱翼型散熱器	17
銅鋁復合底進底出型散熱器	18
銅管對流散熱器	19
鋼制衛浴型散熱器及安裝	20
直熱式電采暖散熱器	22
鋼制翅片管對流散熱器	23
鋼鋁復合散熱器	24
蒸汽排管散熱器	25
熱水排管散熱器	26
散熱器安裝
鑄鐵散熱器砌塊墻安裝	27
鑄鐵散熱器混凝土墻安裝	28
鑄鐵散熱器支托架	29

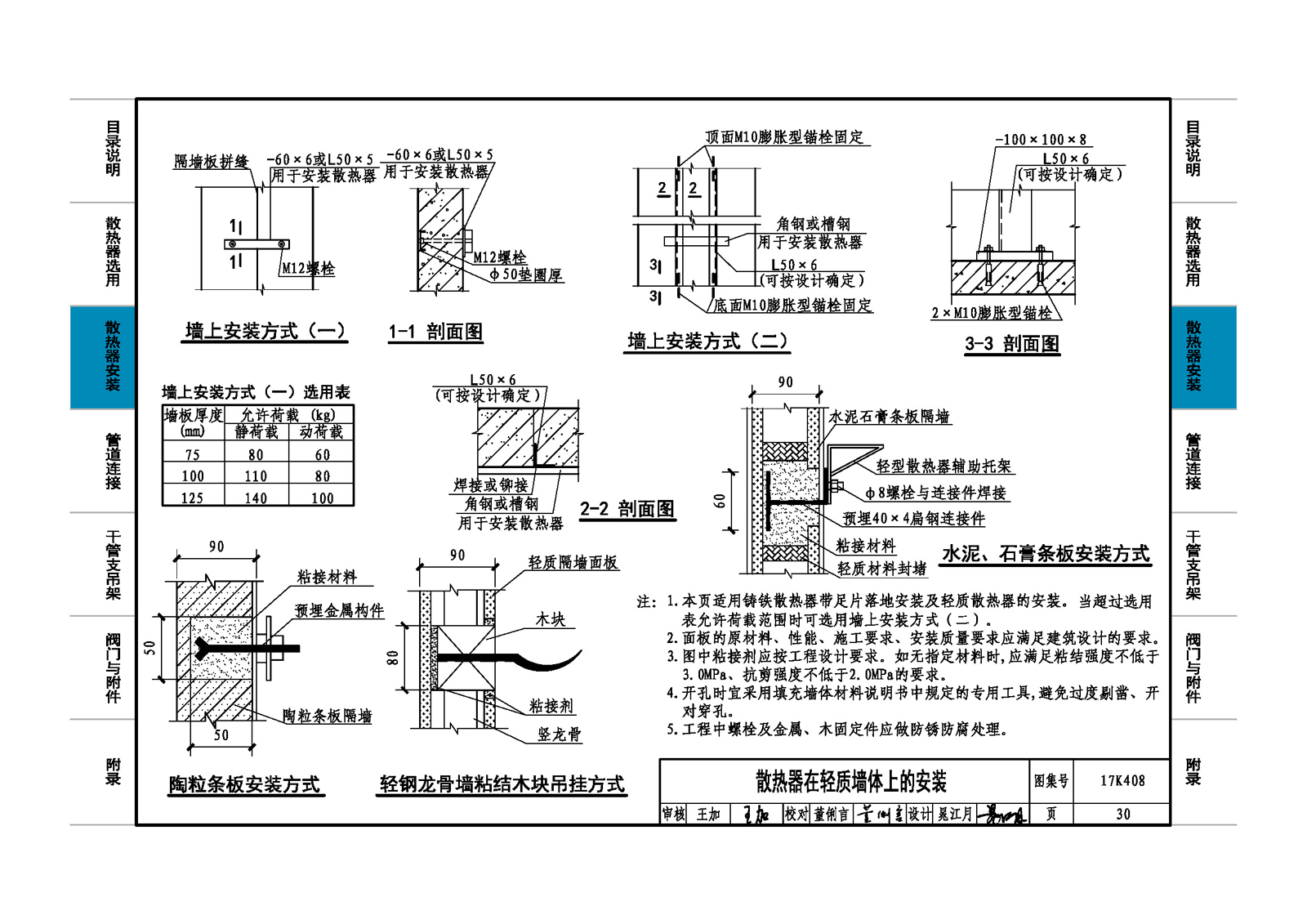

散熱器在輕質墻體上的安裝	30
散熱器在砌塊墻體上的安裝	31
鋼制板型散熱器安裝	32
鋼制板型散熱器配套支架	34
鋼制柱型散熱器安裝	35
鋼管散熱器安裝	36
鋁制柱翼型散熱器安裝	38
銅鋁復合柱翼型散熱器安裝	39
鋁制、銅鋁復合柱翼型散熱器支架	40
鋼制翅片管對流散熱器安裝	41
蒸汽排管散熱器安裝	42
熱水排管散熱器安裝	43
散熱器在住宅衛生間的安裝	44
散熱器在門后、墻垛旁的安裝	46
管道連接
地面敷設雙管系統與散熱器連接	47
地面敷設單管系統與散熱器連接	48
散熱器與立管錯位連接	49
熱水垂直單管系統立、支管安裝圖	50

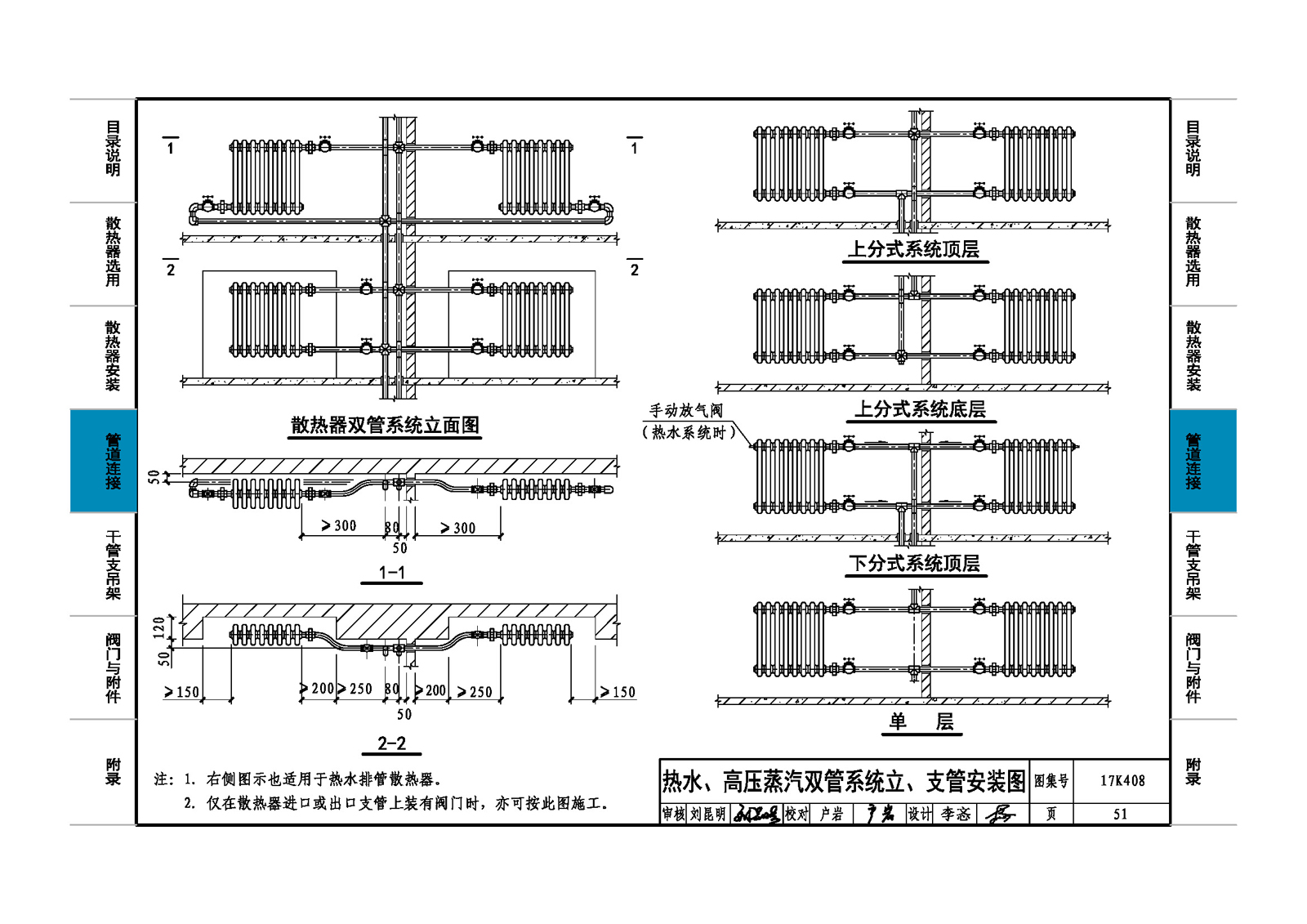

熱水、高壓蒸汽雙管系統立、支管安裝圖	51
排管散熱器熱水垂直單管系統立、支管安裝圖	52
排管散熱器高壓蒸汽雙管系統立、支管安裝圖	53
熱水水平單管跨越式系統管道安裝圖	54
熱水水平單管串聯式系統管道安裝圖	55
帶溫控閥的熱水系統立、支管安裝圖	57
采暖系統干立、管連接圖	58
熱水管道過門及其他	59
干管支吊架
不保溫單管滑動支架在砌塊墻或磚柱上安裝圖	60
不保溫單管固定支架在砌塊墻或磚柱上安裝圖	61
保溫單管滑動支架在砌塊墻或磚柱上安裝圖	62
保溫單管固定支架在砌塊墻或磚柱上安裝圖	63
不保溫單管滑動支架在混凝土墻或混凝土柱上安裝圖	64
不保溫單管固定支架在混凝土墻或混凝土柱上安裝圖	65
保溫單管滑動支架在混凝土墻或混凝土柱上安裝圖	66
保溫單管固定支架在混凝土墻或混凝土柱上安裝圖	67
不保溫單管滑動支架在鋼柱上安裝圖	68
不保溫單管固定支架在鋼柱上安裝圖	69
保溫單管滑動支架在鋼柱上安裝圖	70
保溫單管固定支架在鋼柱上安裝圖	71
不保溫雙管滑動支架在砌塊墻或磚柱上安裝圖	72
不保溫雙管固定支架在砌塊墻或磚柱上安裝圖	73
保溫雙管滑動支架在砌塊墻或磚柱上安裝圖	74
保溫雙管固定支架在砌塊墻或磚柱上安裝圖	75
不保溫雙管滑動支架在混凝土墻或混凝土柱上安裝圖	76
不保溫雙管固定支架在混凝土墻或混凝土柱上安裝圖	77
保溫雙管滑動支架在混凝土墻或混凝土柱上安裝圖	78
保溫雙管固定支架在混凝土墻或混凝土柱上安裝圖	79
不保溫雙管滑動支架在銅柱上安裝圖	80
不保溫雙管固定支架在鋼柱上安裝圖	81
保溫雙管滑動支架在鋼柱上安裝圖	82
保溫雙管固定支架在鋼柱上安裝圖	83

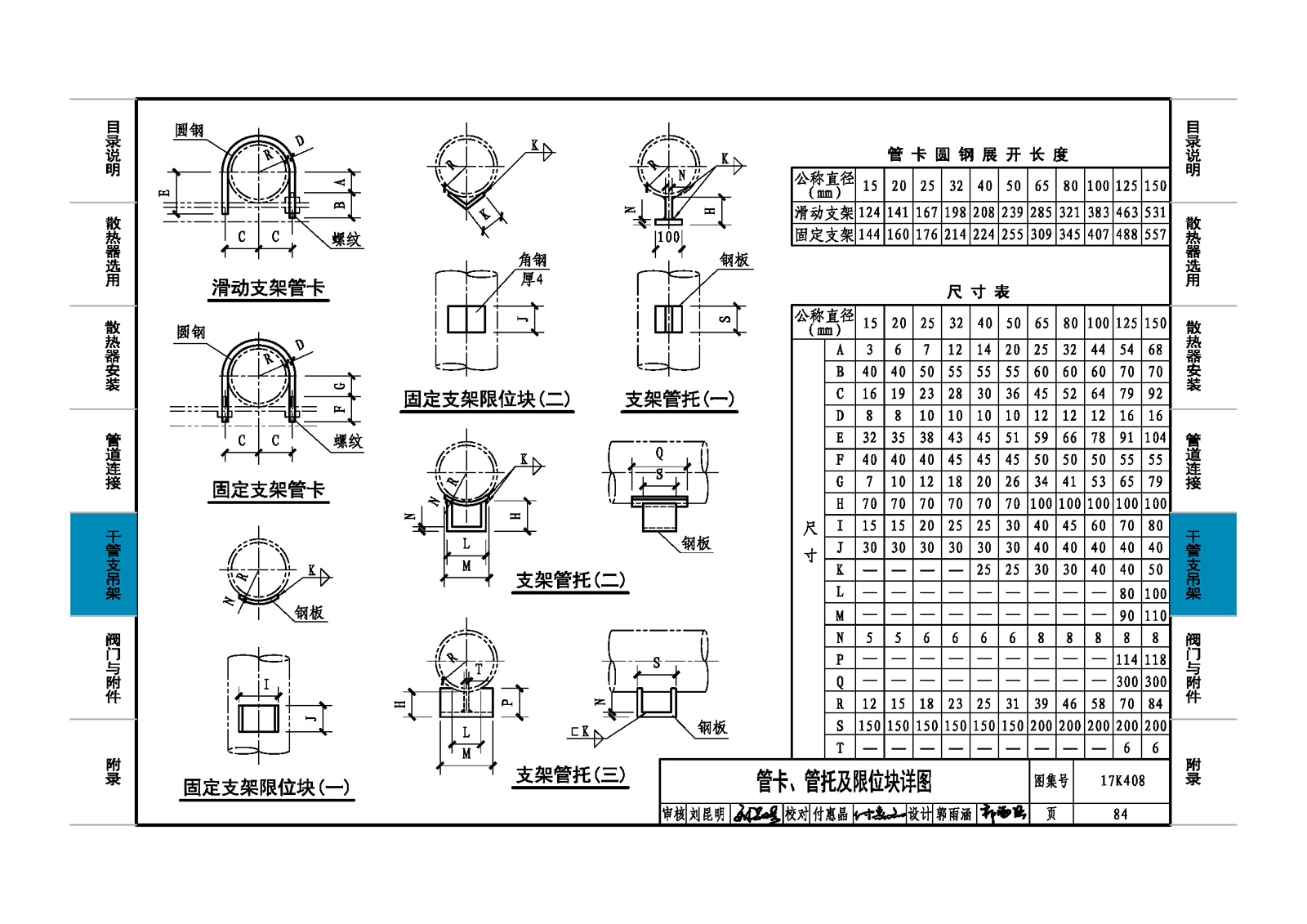

管卡、管托及限位塊詳圖	84
保溫及不保溫單管吊架在各式墻、柱上安裝圖	85
保溫及不保溫管道支、吊架在各式墻、柱上安裝圖	86
保溫及不保溫單管吊架在混凝土梁及樓板上安裝圖	87
吊桿及管卡詳圖	88
單立管管卡在砌塊墻上安裝圖	89
雙立管管卡在砌塊墻上安裝圖	90
單、雙立管管卡在砌塊墻上安裝零件展開圖	91
單立管管卡在混凝土墻上安裝圖	92
雙立管管卡在混凝土墻上安裝圖	93
單、雙立管管卡在混凝土墻上安裝零件展開圖	94
閥門與附件
三通調節閥、球閥	95

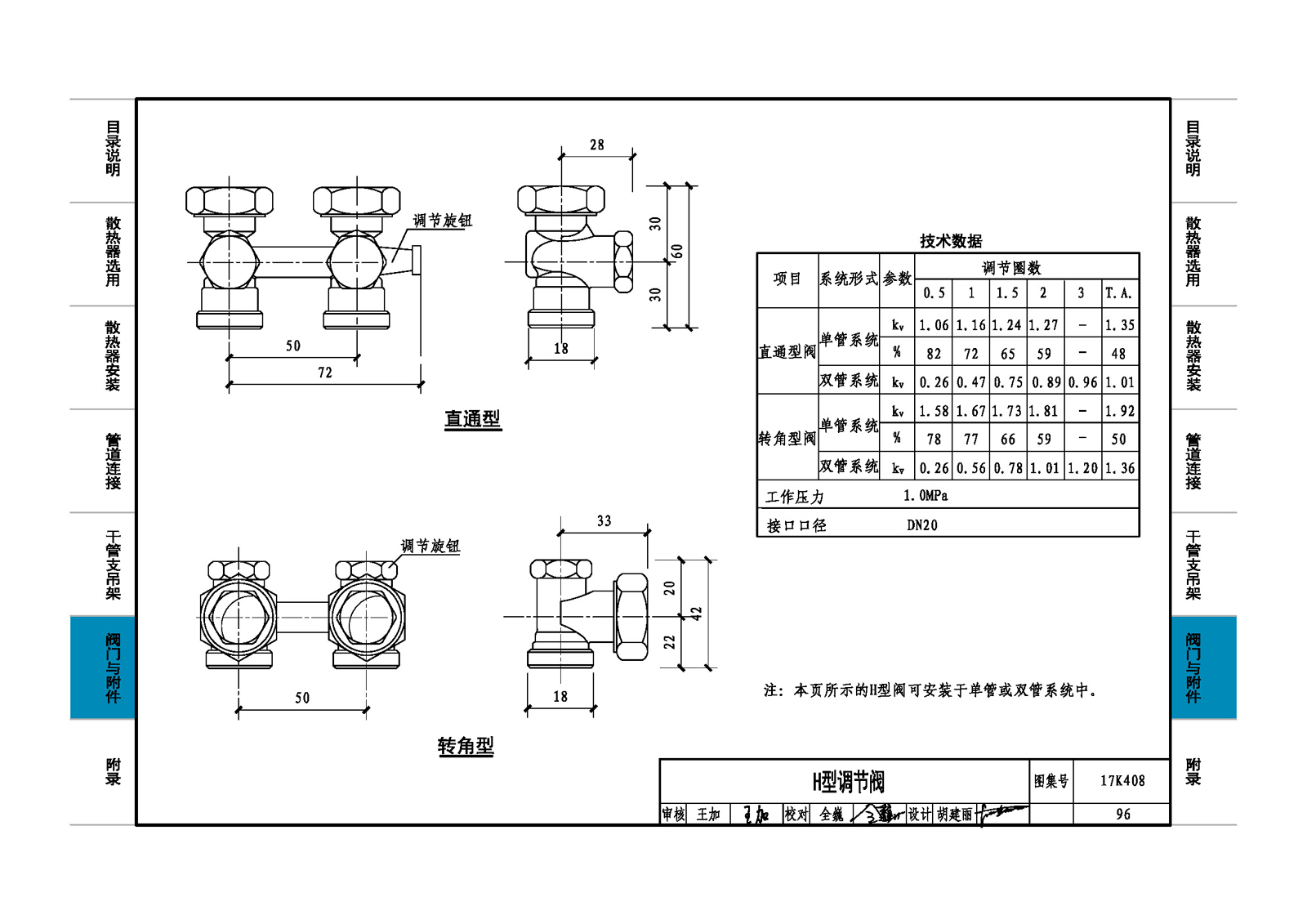

H型調節閥	96
單管系統溫控閥組	97
帶排水功能的調節閥	98
手動/自動互換型溫控閥	99
手動/自動互換型溫控閥體	100
帶阻力預調功能的兩通恒溫閥	101
管道連接附件及管接頭	103
管道組合連接件	104
散熱器連接組件	105
散熱器安裝盒及連接附件	106
散熱器罩示意圖	107
散熱器罩的安裝	108
附錄
新型鋼制板型散熱器及安裝	110

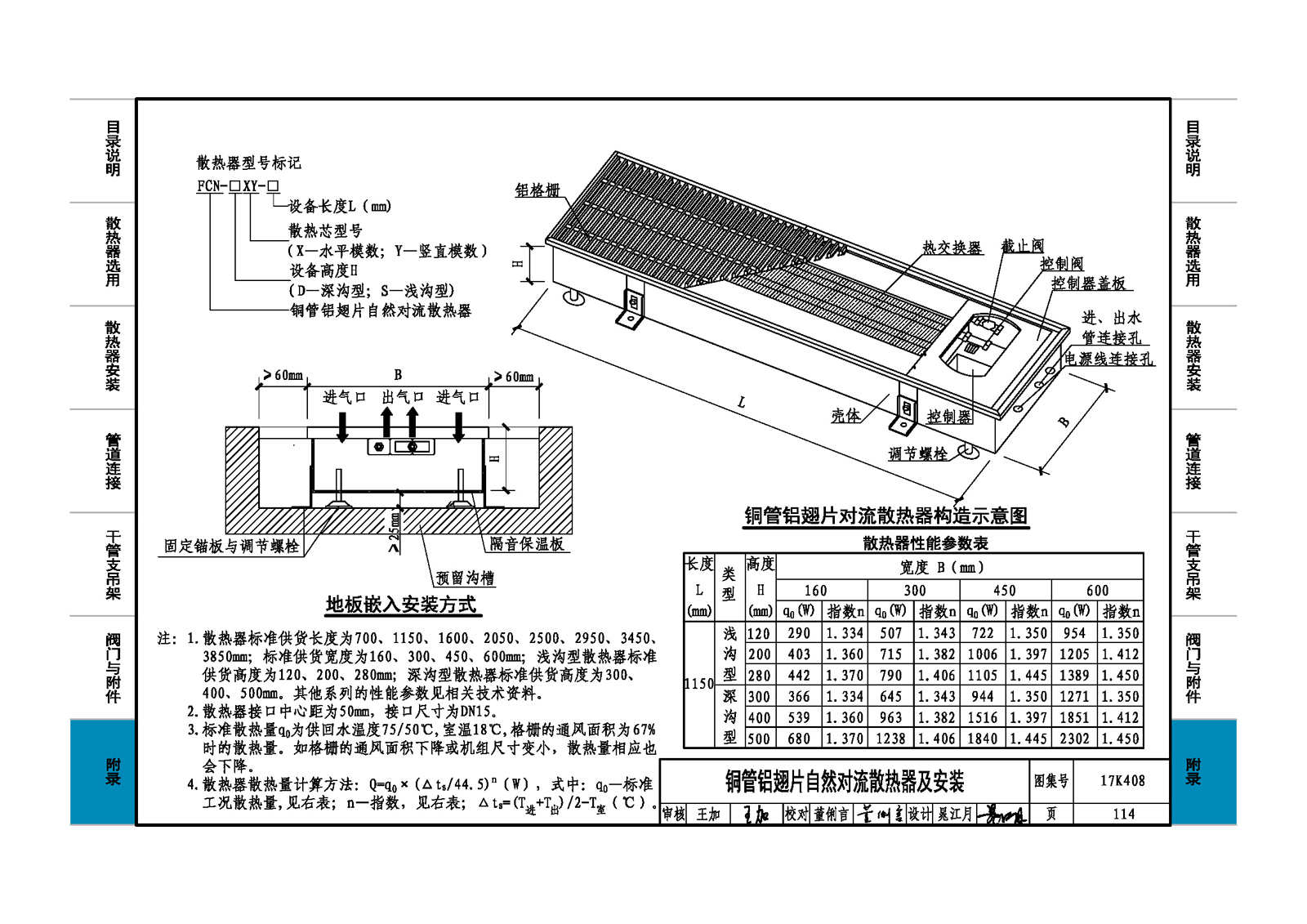

銅管鋁翅片自然對流散熱器及安裝	114
銅管鋁翅片風機對流型散熱器	115
銅管鋁翅片風機對流型散熱器地板嵌入式安裝	116
踢腳式電采暖散熱器	117
蓄熱式電采暖散熱器	118
典型廚房內散熱器布置參考圖	119
典型衛生間內散熱器布置參考圖	120
