本圖集為新編圖集,它是《暖通空調系統的檢測與監控》系列圖集中的一本。本圖集適用于新建、改建和擴建的民用建筑中通風與空調系統,不包含消防防排煙系統和對環境溫濕度、潔凈度和壓差等有特殊要求的工藝性通風空調系統。可供從事工程設計的暖通工程師和樓控工程師使用,同時也可供建設、施工、監理及驗收人員參考,配合規范使用。當其他建筑中通風與空調系統的內容和形式與本圖集一致時,可參考本圖集的有關內容。
內容包括目錄、編制說明、通用監控要求、自控原理、儀表選用與安裝和附錄等6個部分。
各部分的特點: “通用監控要求”部分給出了檢測與監控的設置原則和應具備的功能,并提供了常用通風空調系統的監測、安全保護、遠程控制和自動控制等功能的設計要求;“自控原理”則給出了通風和空調系統的控制方式和控制要求,并提供了常見通風、空調設備及系統的監控原理圖和自控調節策略說明;“儀表選用與安裝、調試和運行”部分則編制了常見的傳感器和執行器的設計選用要求和安裝示意圖,以及檢測與監控系統的安裝調試說明和運行維護說明;“附錄”中列舉的常用座閥、球閥口徑估算表,風閥扭矩估算表,是根據相關產品技術資料整理的,同時提供了相關專業配合說明、控制器箱示意圖和建筑設備監控系統網絡架構示意圖,方便工程設計人員查閱、參考。
目錄 | 1 |
---|---|

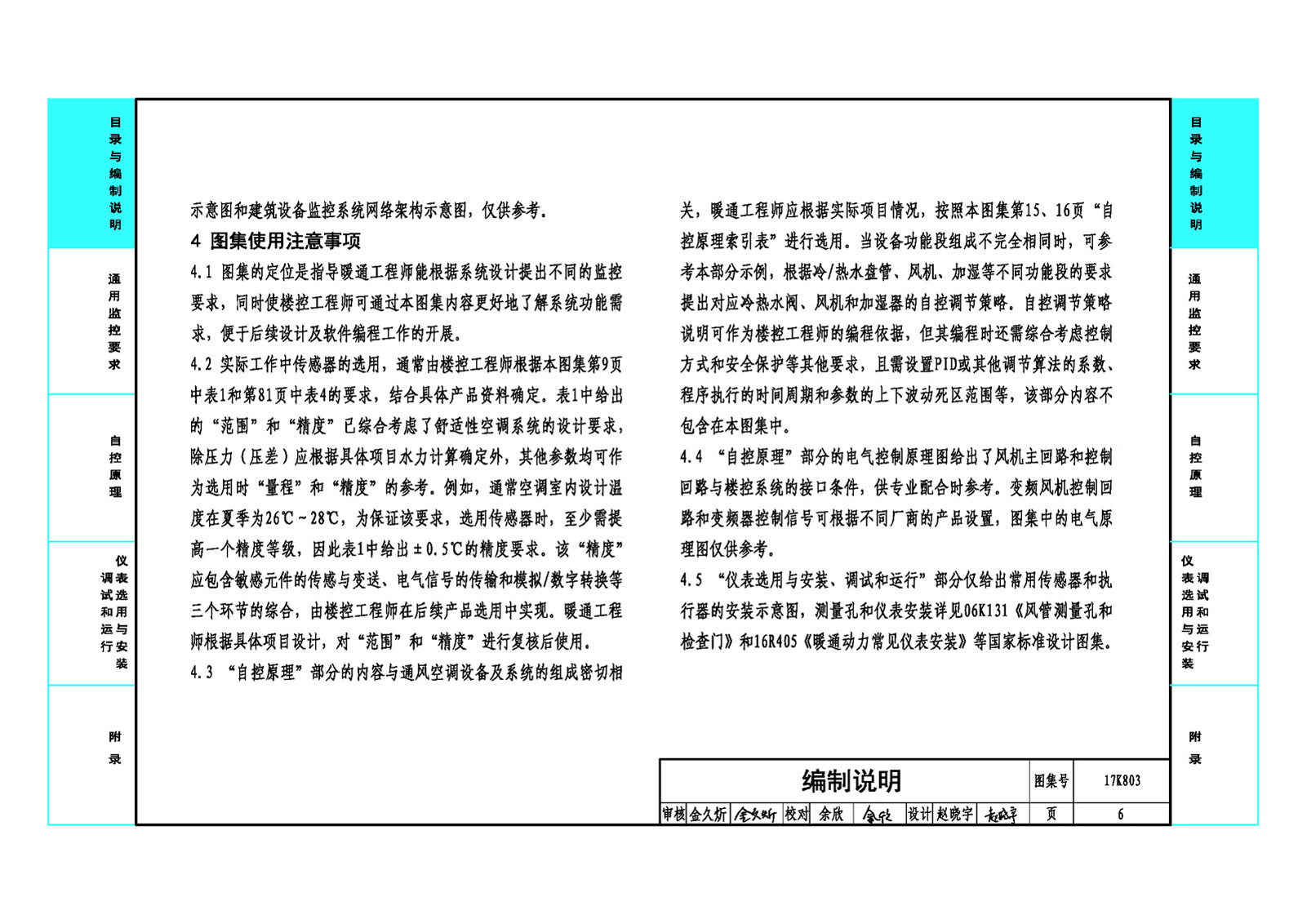

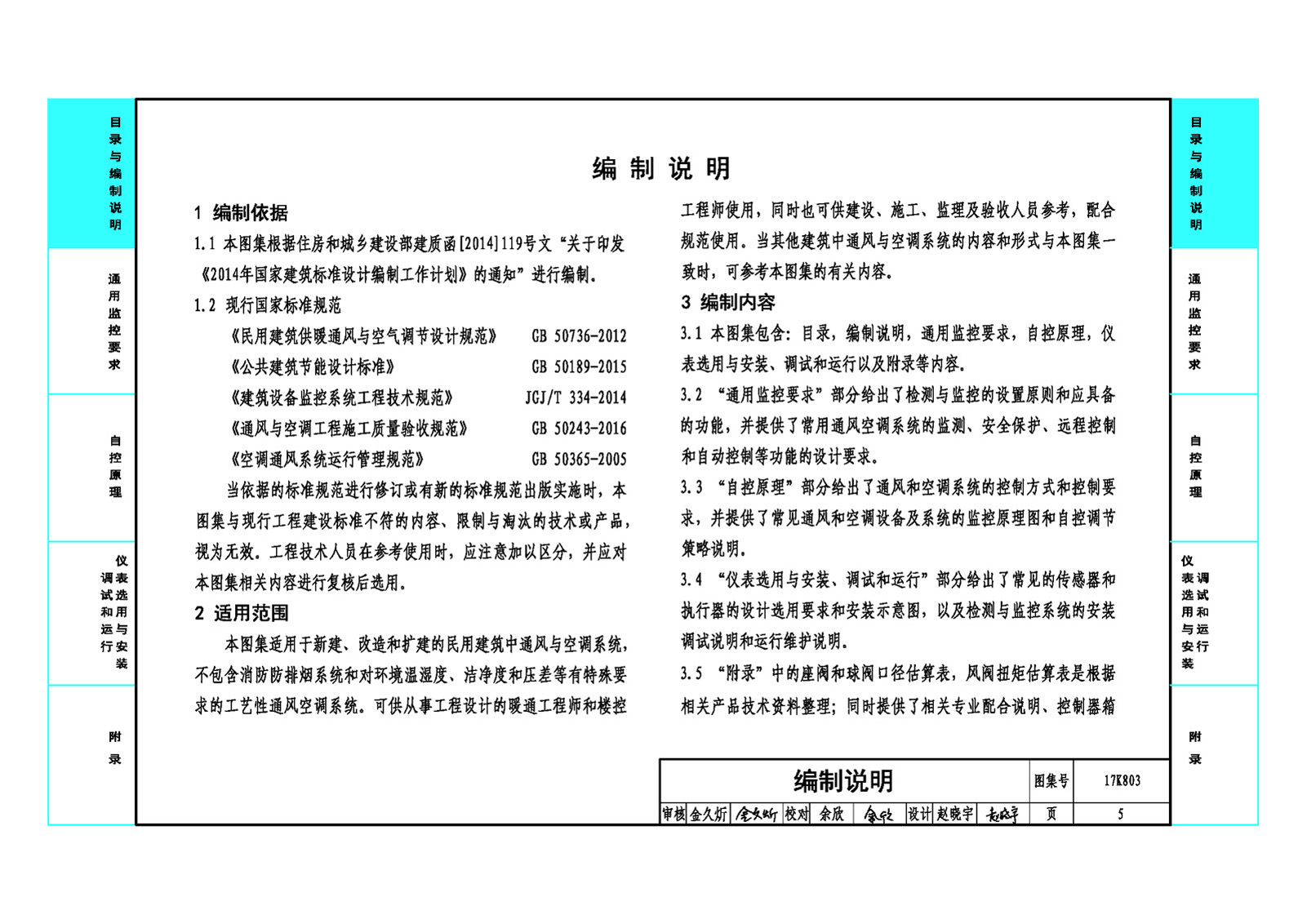

編制說明 | 5 |
圖例 | 7 |

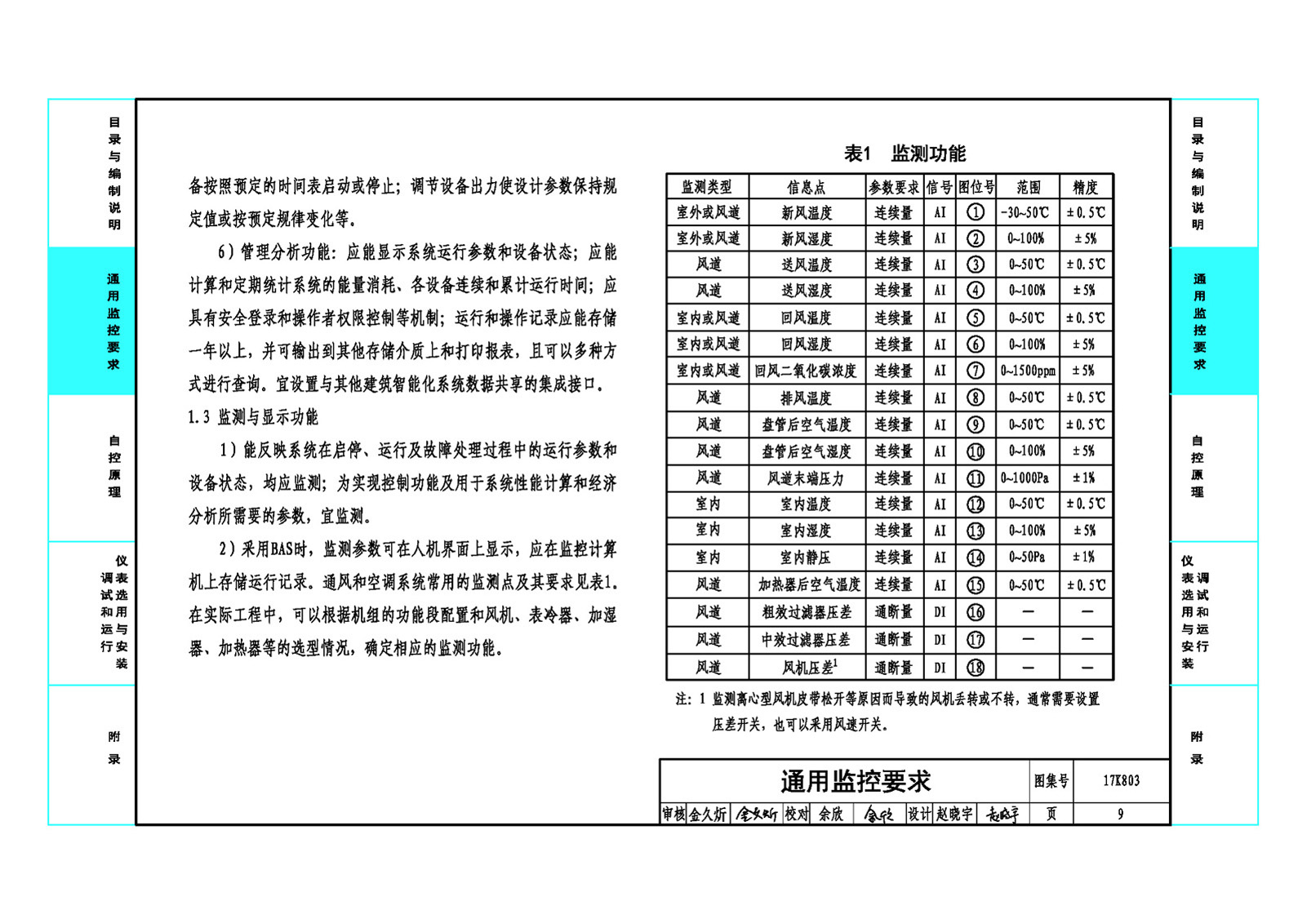

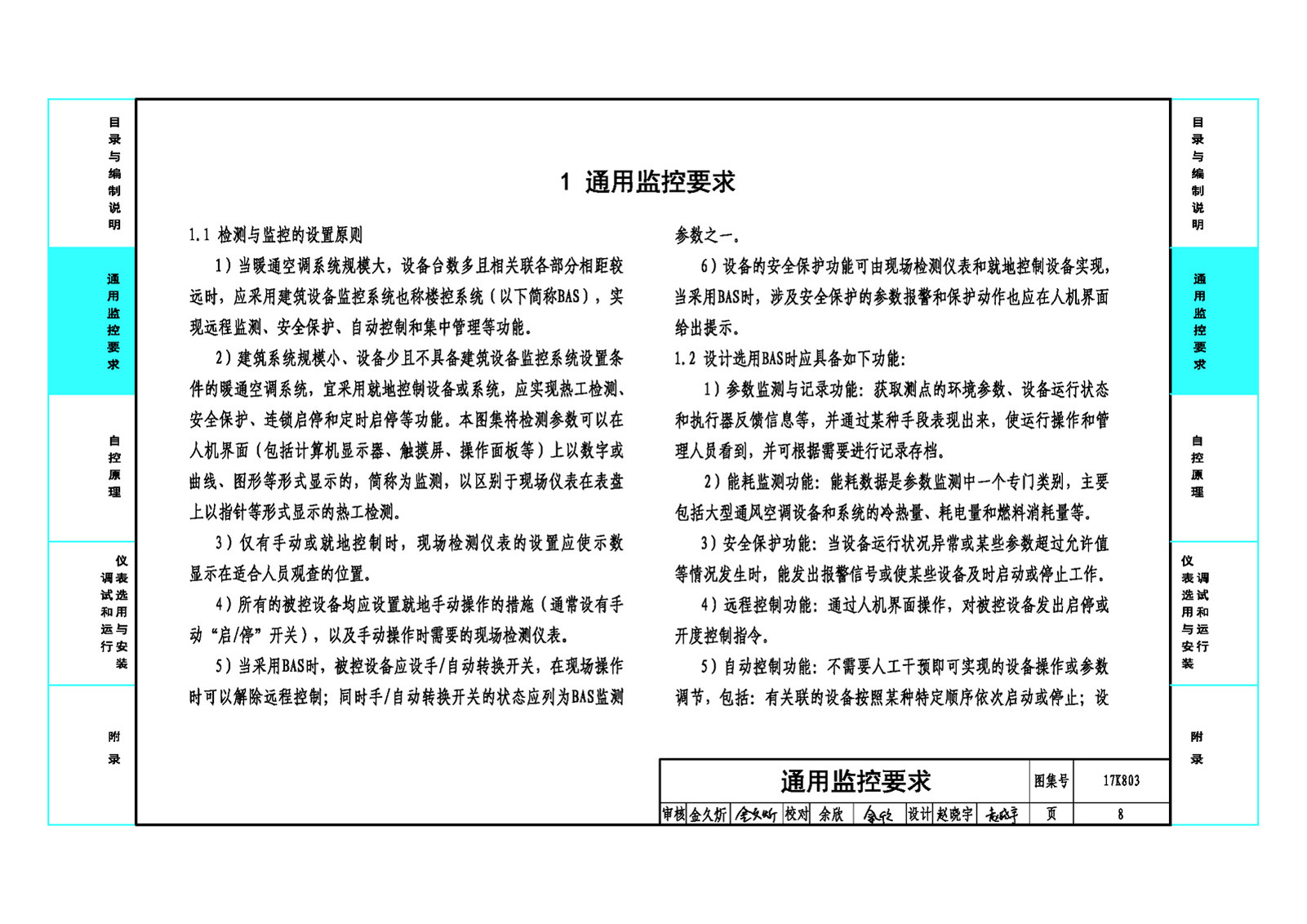

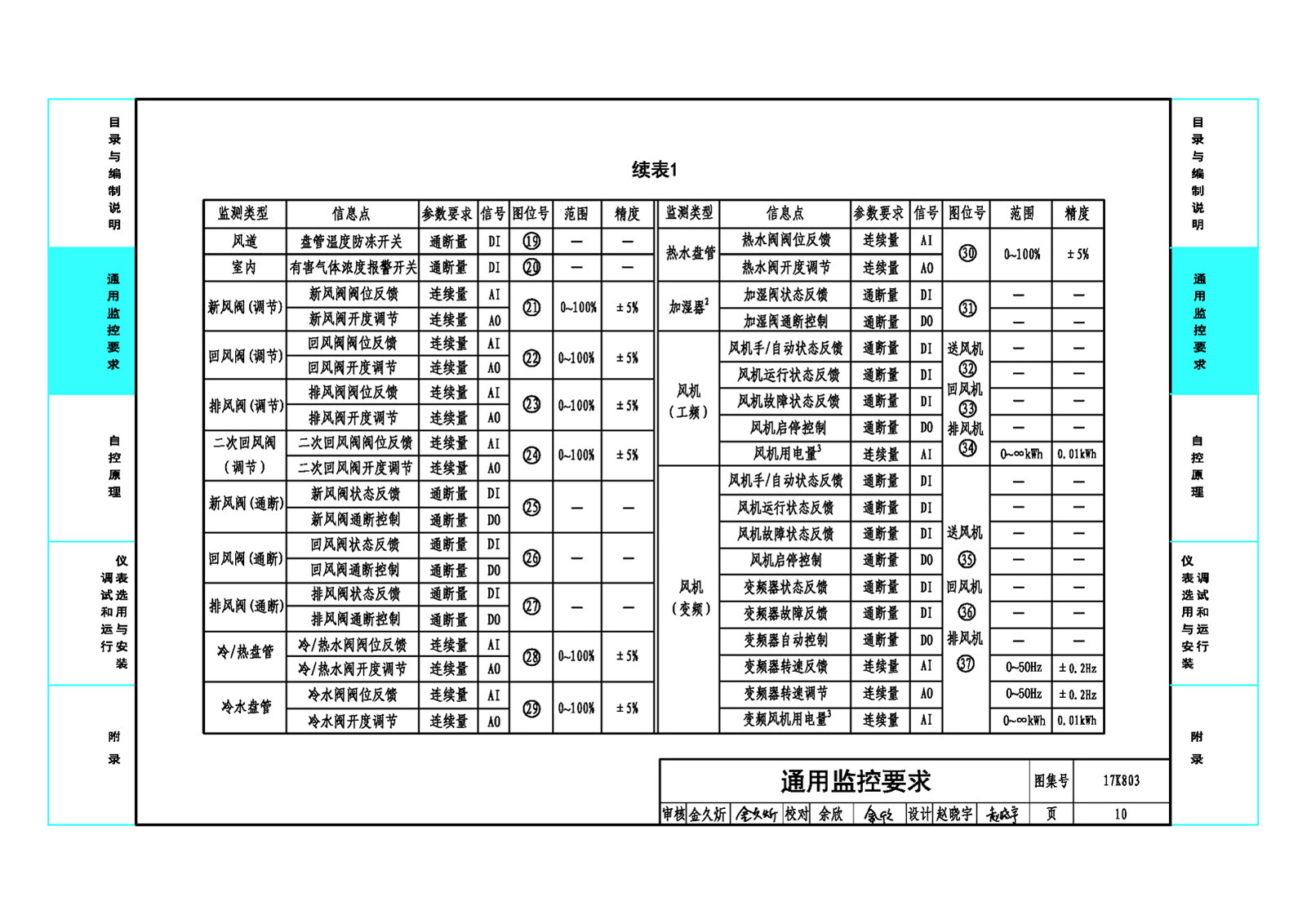

1 通用監控要求 | |

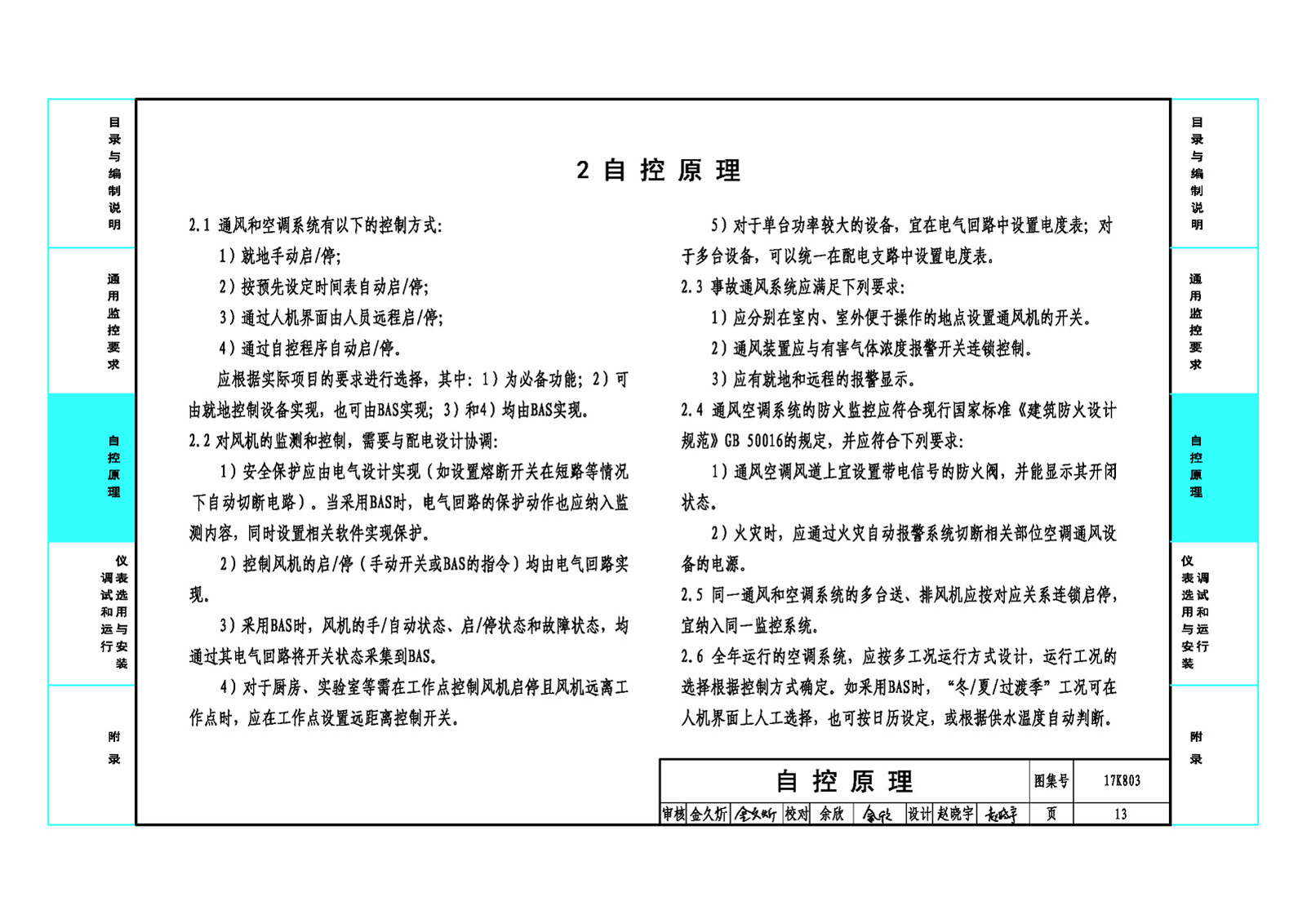

2 自控原理 | 13 |
自控原理索引表 | 15 |
T-1 單速風機監控原理圖及自控調節策略說明 | 17 |
T-1 單速風機電氣控制原理圖 | 18 |

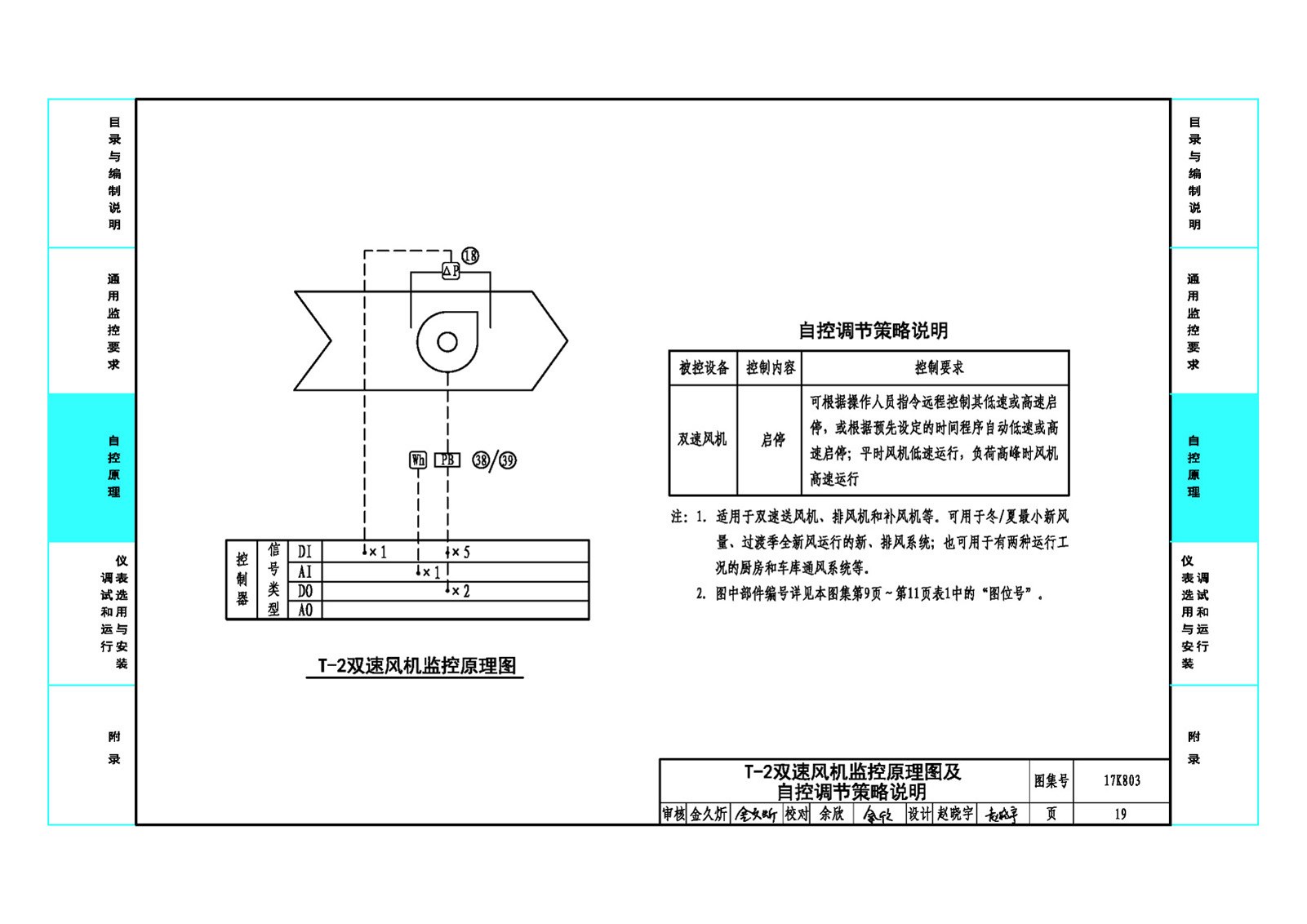

T-2 雙速風機監控原理圖及自控調節策略說明 | 19 |

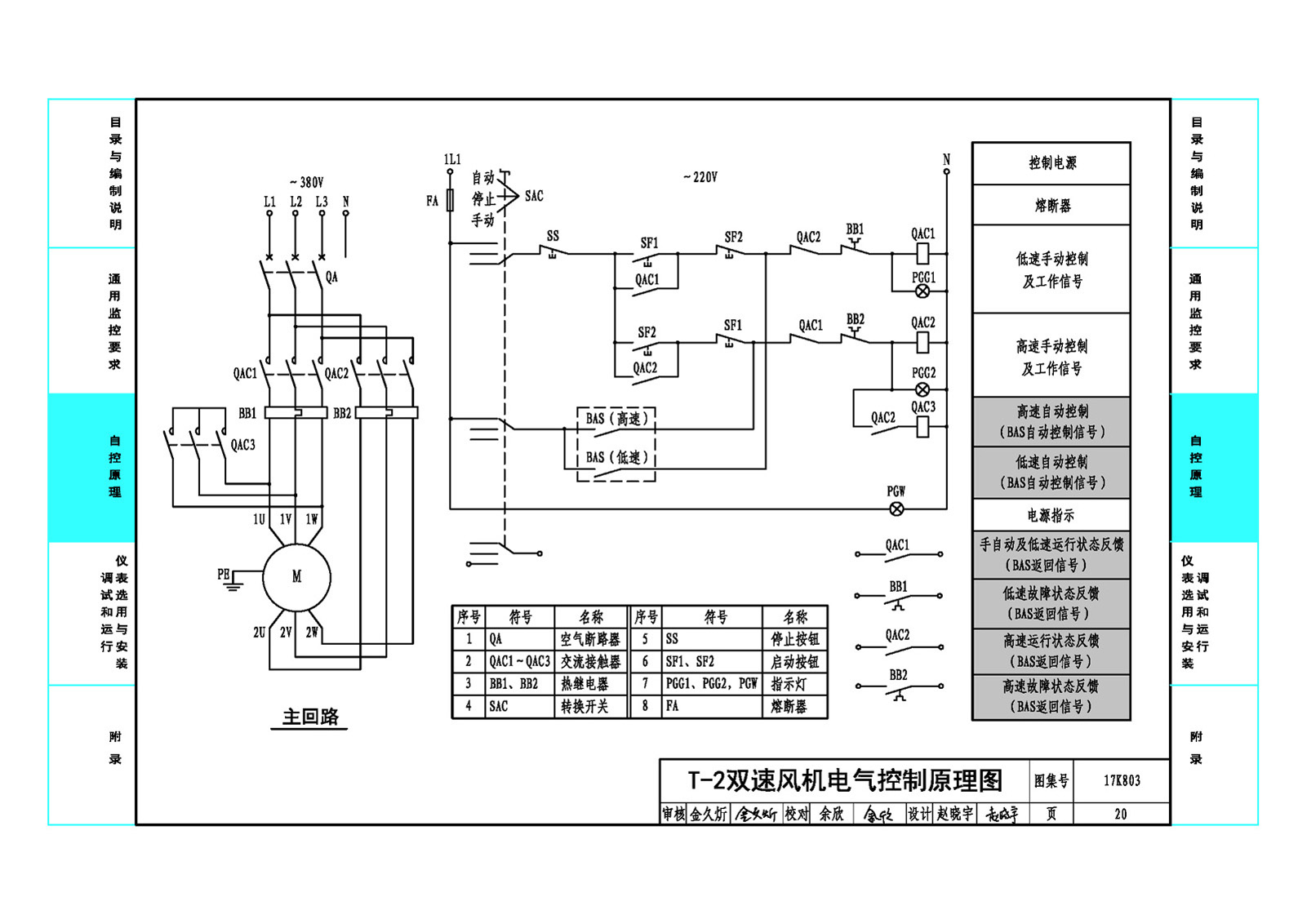

T-2 雙速風機電氣控制原理圖 | 20 |
T-3 排風排煙風機監控原理圖及自控調節策略說明 | 21 |
T-3 排風排煙風機電氣控制原理圖 | 22 |
T-4 事故排風機監控原理圖及自控調節策略說明 | 23 |
T-4 事故排風機電氣控制原理圖 | 24 |
T-5 變頻風機監控原理圖及自控調節策略說明 | 25 |
T-5 變頻風機電氣控制原理圖 | 26 |
送排風系統監控原理圖及自控調節策略說明 | 27 |
固定新風量集中新排風系統監控原理圖及自控調節策略說明 | 28 |
可調新風量集中新排風系統監控原理圖及自控調節策略說明 | 29 |
X-l 定頻新風機組(冷熱盤管合用)監控原理圖 | 30 |
X-l 自控調節策略說明 | 31 |
X-2 定頻新風機組(冷熱盤管合用+如濕)監控原理圖 | 32 |
X-2 自控調節策略說明 | 33 |

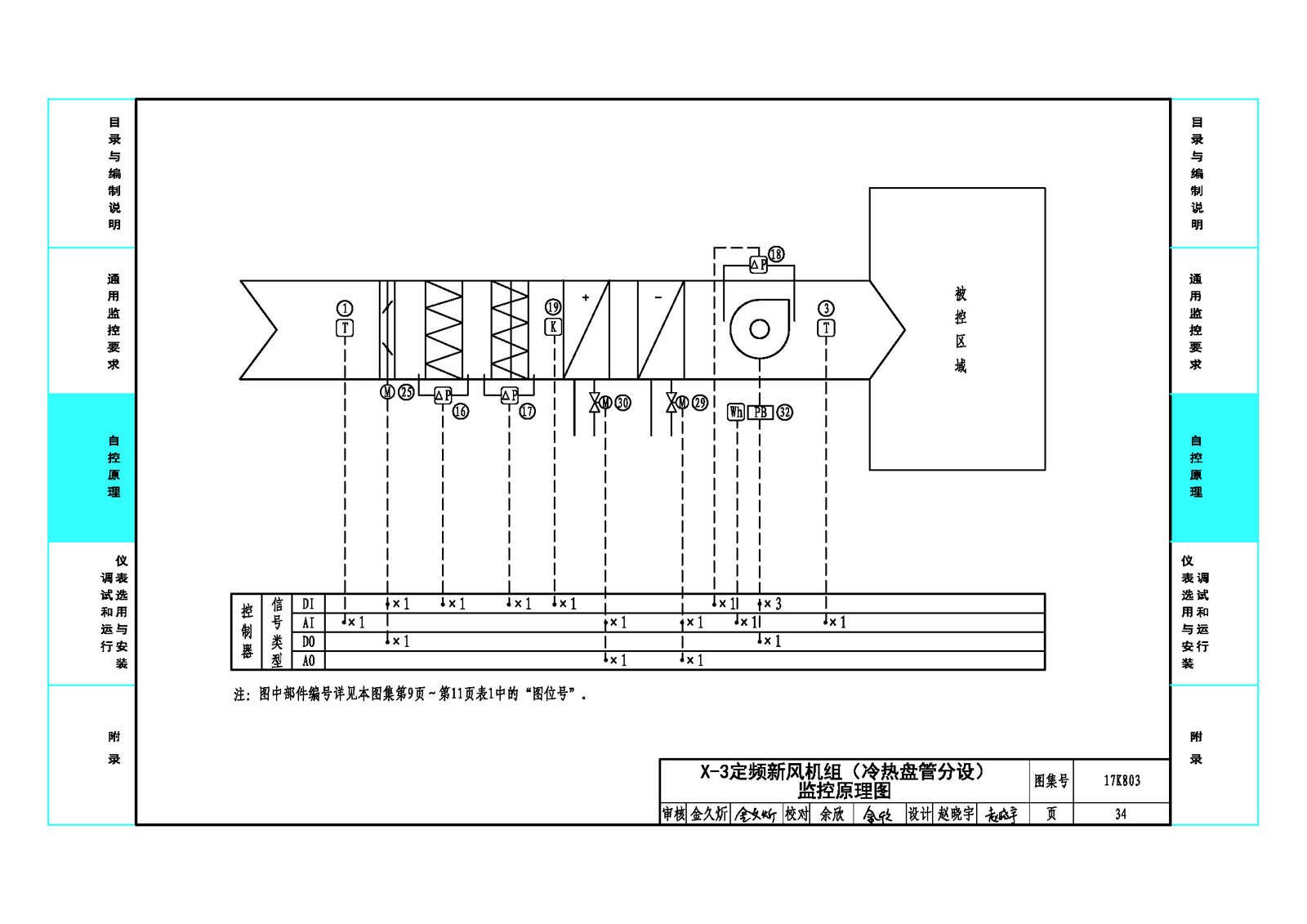

X-3 定頻新風機組(冷熱盤管分設)監控原理圖 | 34 |
X-3 自控調節策略說明 | 35 |
X-4 變頻新風機組(冷熱盤管合用)監控原理圖 | 36 |
X-4 自控調節策略說明 | 37 |
X-5 變頻新風機組(冷熱盤管分設+加濕)監控原理圖 | 40 |
X-6 自控調節策略說明 | 41 |
K-1 單風機定頻空調機組(冷熱盤管合用)監控原理圖 | 42 |
K-l 自控調節策略說明 | 43 |
K-2 單風機定頻空調機組(冷熱盤管合用+加濕)監控原理圖 | 44 |
K-2 自控調節策略說明 | 45 |
K-3 雙風機定頻空調機組(冷熱盤管合用)監控原理圖 | 46 |
K-3 自控調節策略說明 | 47 |
K-4 單風機變頻空調機組(冷熱盤管合用)監理原理圖 | 48 |
K-4 自控調節策略說明 | 49 |
K-5 雙風機變頻空調機組(冷熱盤管合用)監控原理圖 | 50 |
K-5 自控調節策略說明 | 51 |
K-6 帶變風量末端雙風機變頻空調機組(冷熱盤管合用)監控原理圖 | 53 |
K-6 自控調節策略說明 | 54 |
K-7 單風機定頻空調機組(冷熱盤管分設)監控原理圖 | 56 |
K-7 自控調節策略說明 | 57 |
K-8 雙風機變頻空調機組(冷熱盤管分設+加濕)監控原理圖 | 58 |
K-8 自控調節策略說明 | 59 |
K-9 單風機定頻空調機組(冷熱盤管合用+二次回風)監控原理圖 | 61 |
K-9 自控調節策略說明 | 62 |
K-10 雙風機定頻空調機組(冷熱盤管合用+熱回收裝置)監控原理圖 | 64 |
K-10 自控調節策略說明 | 65 |
熱回收裝置監控原理圖 | 66 |
熱回收裝置自控調節策略說明 | 67 |
變風量末端裝置 | 68 |
單冷型變風量未端裝置監控原理圖及自控調節策略說明 | 69 |
冷熱型變風量末端裝置監控原理圖及自控調節策略說明 | 70 |
再熱型變風量末端裝置監控原理圖及自控調節策略說明 | 71 |
再熱串聯風機動力型變風量末端裝置監控原理圖及自控調節策略說明 | 72 |
再熱并聯風機動力型變風量末端裝置監控原理圖及自控調節策略說明 | 73 |
風機盤管 | 74 |
單冷型風機盤管溫控面板接線示意圖及自控調節策略說明 | 75 |
冷熱型(二管制)風機盤管溫控面板接線示意圖及自控調節策略說明 | 76 |
冷熱型(四管制)風機盤管溫控面板接線示意圖及自控調節策略說明 | 77 |
冷熱型直流無刷(四管制)風機盤管溫控面板接線示意圖及自控調節策略說明 | 78 |
冷熱型聯網(二管制)風機盤管溫控面板接線示意圖及自控調節策略說明 | 79 |
空調系統冷/熱量計量 | 80 |

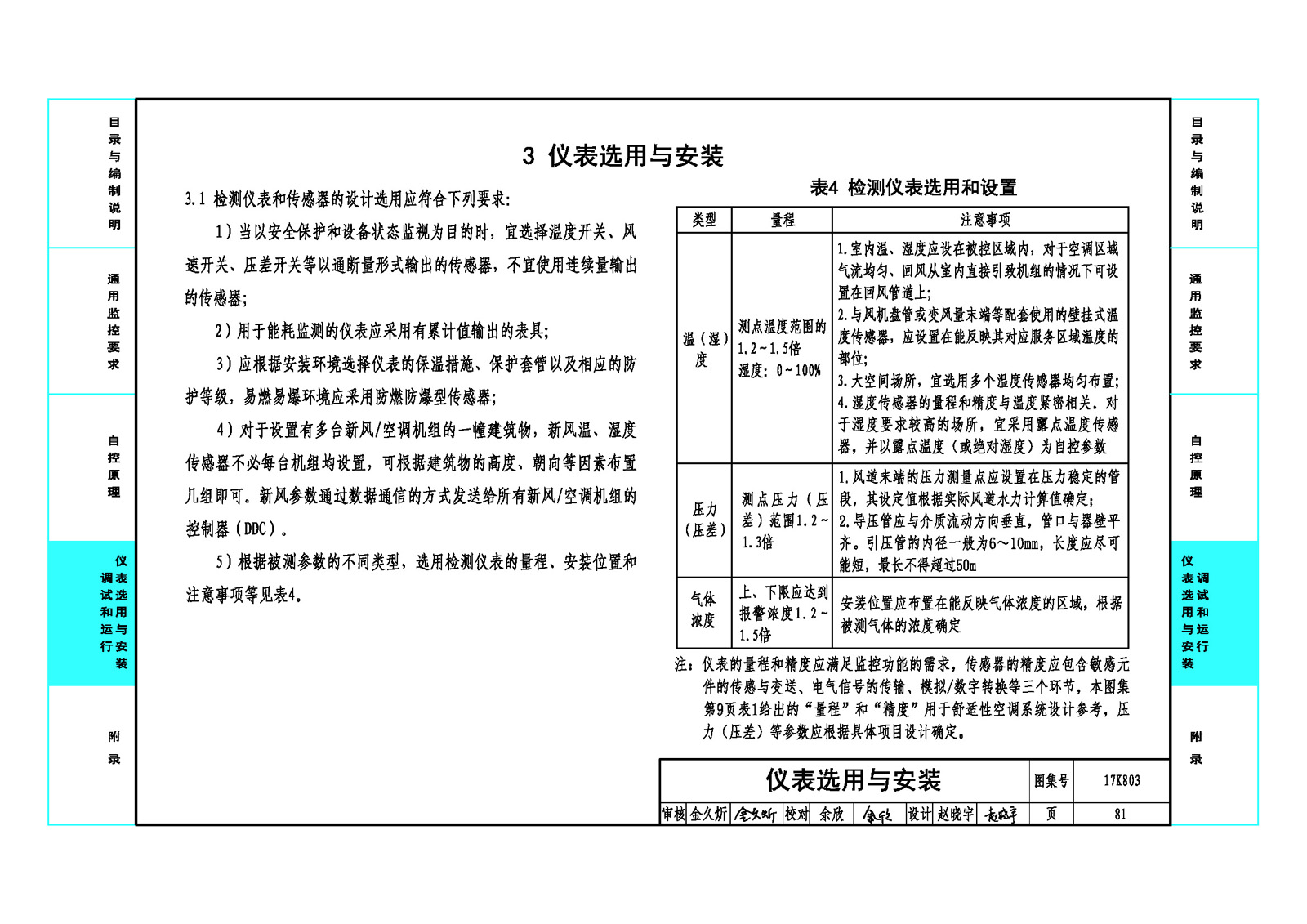

3 儀表選用與安裝 | 81 |
室外溫濕度傳感器安裝示意圖 | 86 |
室內溫濕度傳感器及溫控面板安裝示意圖 | 87 |
壓差開關安裝示意圖 | 88 |
防凍開關安裝示意圖 | 89 |
風道溫濕度傳感器安裝示意圖 | 90 |
風道壓力傳感器安裝示意圖 | 91 |
風道二氧化碳傳感器安裝示意圖 | 92 |
閥門執行器安裝示意圖 | 93 |
風閥執行器安裝示意圖 | 94 |
4 施工調試說明 | 95 |
5 運行維護說明 | 98 |
附錄一 座閥口徑估算表 | 99 |
附錄二 球閥口徑估算表 | 100 |
附錄三 風閥扭矩估算表 | 101 |
附錄四 相關專業配合說明 | 102 |
1 控制器箱/柜與配電箱接口 | 103 |
2 控制器箱/柜與新風/空調機組接口 | 104 |
3 新風/空調機組接口功能要求 | 105 |
附錄五 控制器箱示意圖 | 106 |
附錄六 設備監控系統網絡架構圖 | 107 |
