05J910-2：鋼結構住宅（二）
- 圖集編號
- 05J910-2
- 圖集名稱
- 鋼結構住宅（二）
- 定價
- 35.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 建設部科技發展促進中心
內容簡介
本圖集適用于四～六層的多層住宅、七～九層中高層住宅和十二層以下的高層住宅，主要包括鋼框架體系、鋼框架-支撐體系、鋼框架-剪力墻體系和鋼框架-混凝土核心筒體系，以及上述4種結構體系在外墻、隔墻、樓地面、屋面等建筑部位的建筑構造和樓梯構造、管線布置，以及鋼結構防護、防雷接地等內容。根據工程實踐，四～六層的多層住宅常用鋼框架體系、鋼框架-支撐體系和鋼框架-混凝土剪力墻體系；七～十二層住宅常用鋼框架-混凝土體系。鋼材構件選用H型鋼、高頻焊接H型鋼和鋼管混凝土等。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 3 |
| 結構體系 | |

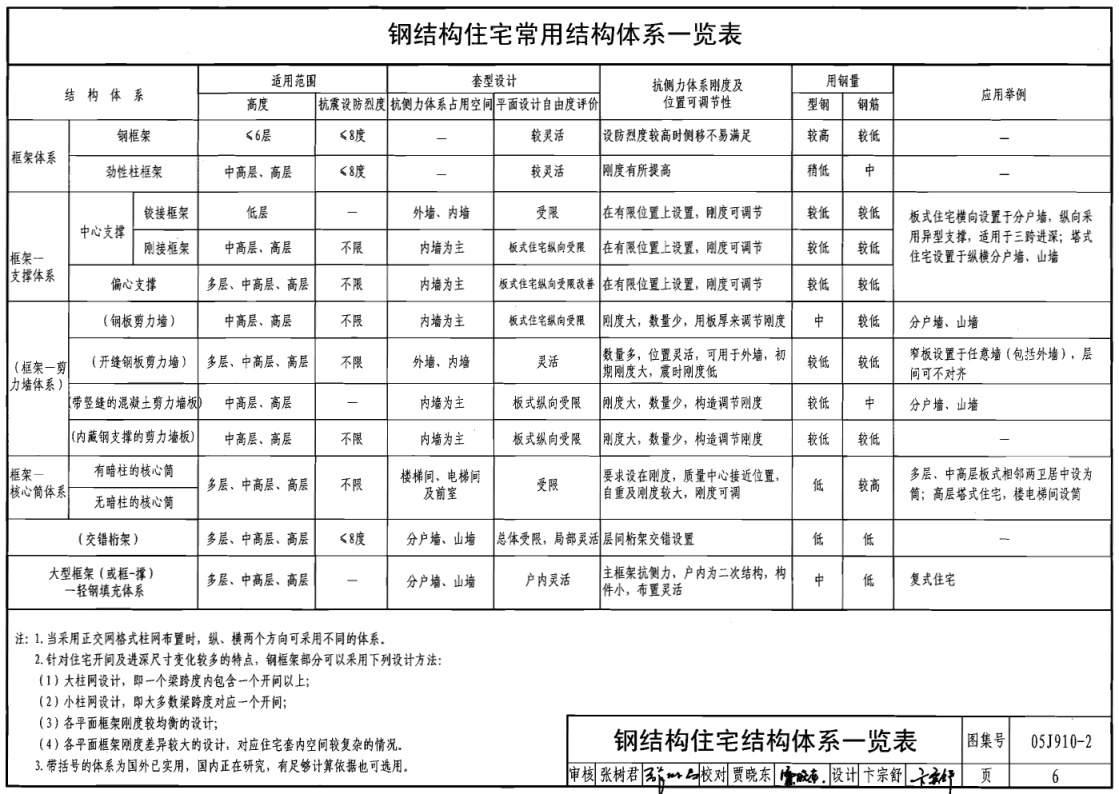

| 鋼結構住宅結構體系一覽表 | 6 |
| 鋼結構住宅構件截面形式一覽表(柱) | 7 |
| 鋼結構住宅構件截面形式一覽表(梁) | 8 |
| 結構支撐、剪力墻與洞口布置 | 9 |
| 轉換層 | 10 |
| 單元套型實例 | |

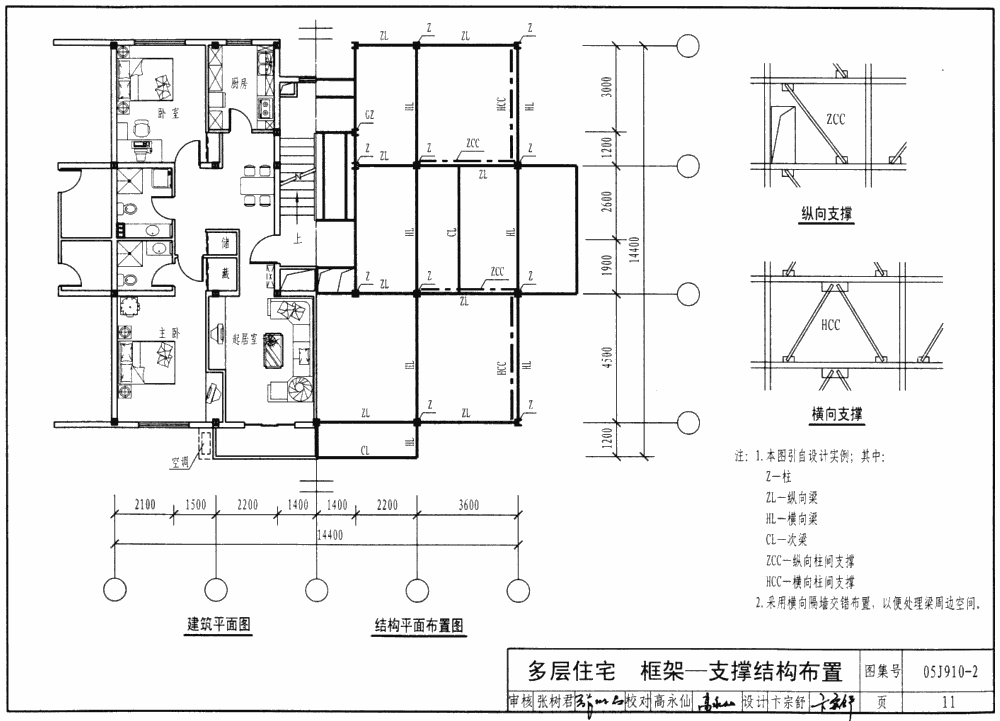

| 多層住宅 框架－支撐結構布置 | 11 |

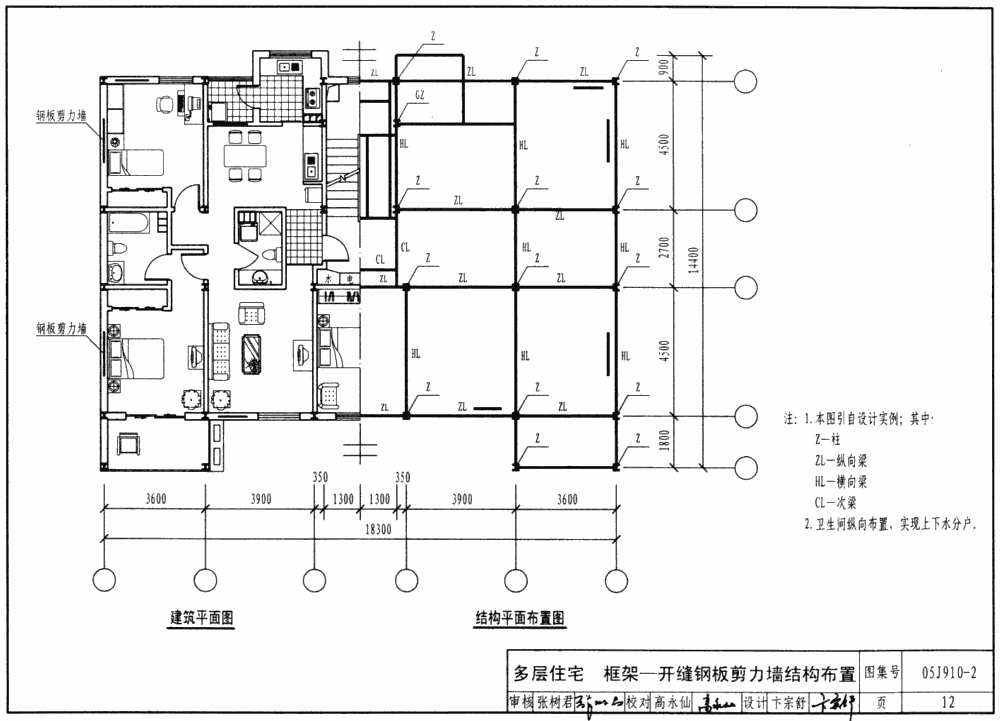

| 多層住宅 框架－開縫鋼板剪力墻結構布置 | 12 |

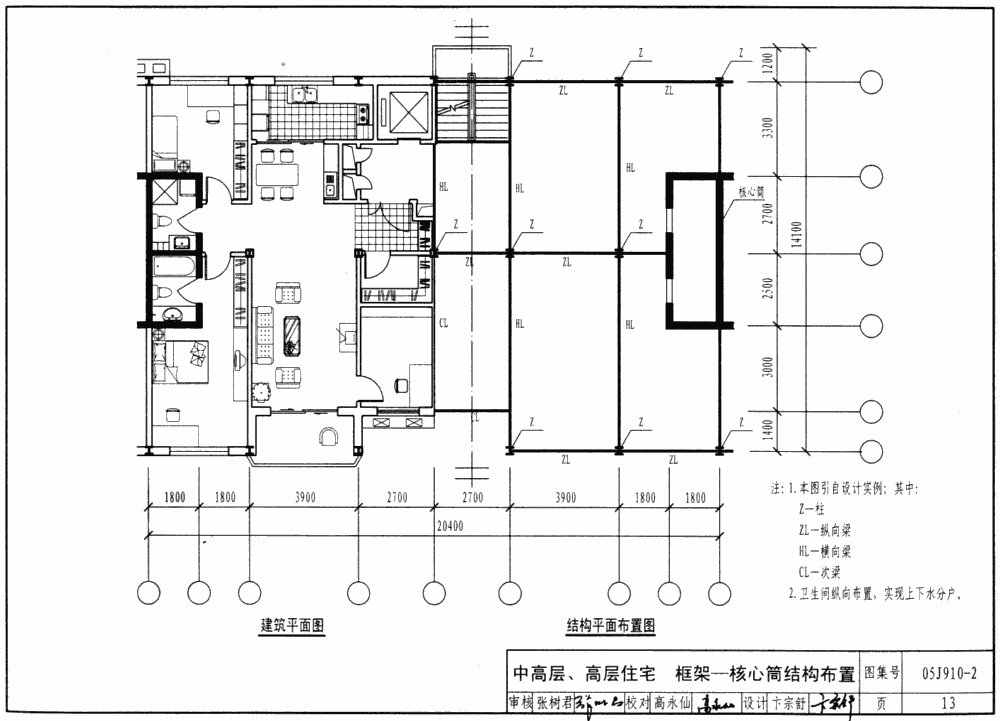

| 中高層、高層住宅 框架－核心筒結構布置 | 13 |
| 結構構件與連接 | |

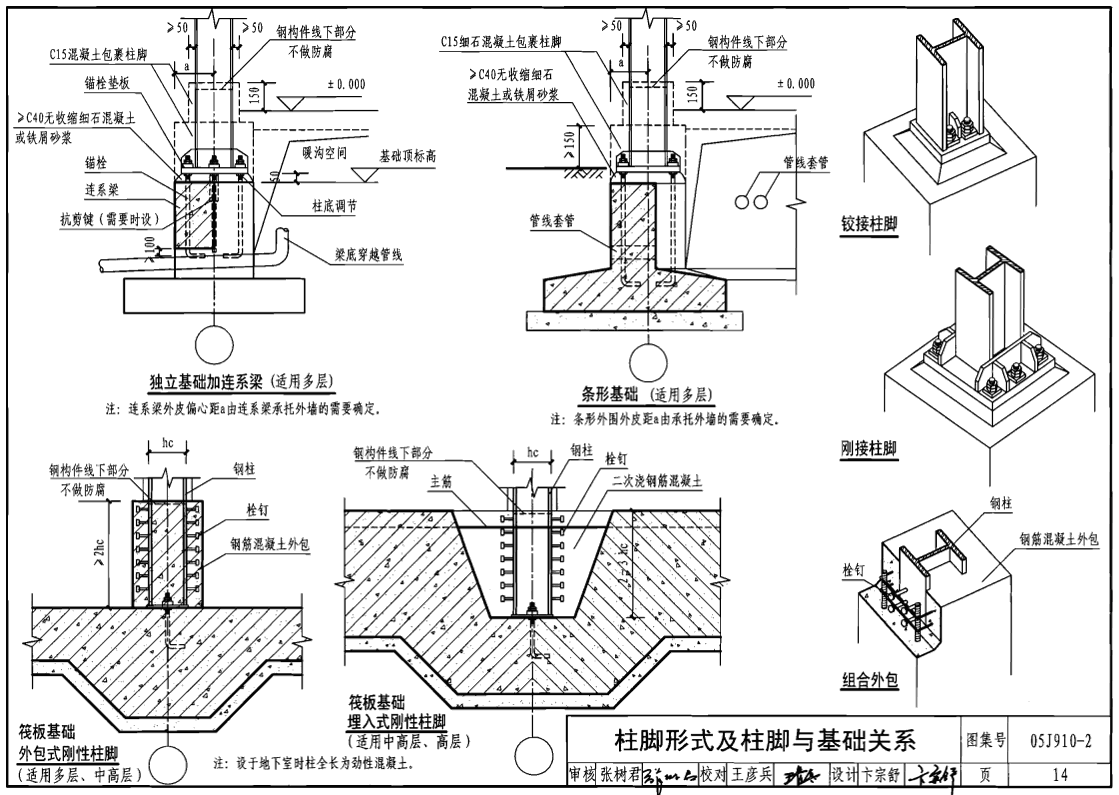

| 柱腳形式及柱腳與基礎關系 | 14 |
| 構件連接 | 15 |
| 構件連接及鋼梁腹板開孔 | 16 |
| 鋼梁與核心筒連接 | 17 |
| 樓板 | 18 |
| 樓板挑出 | 20 |
| 建筑構造 | |

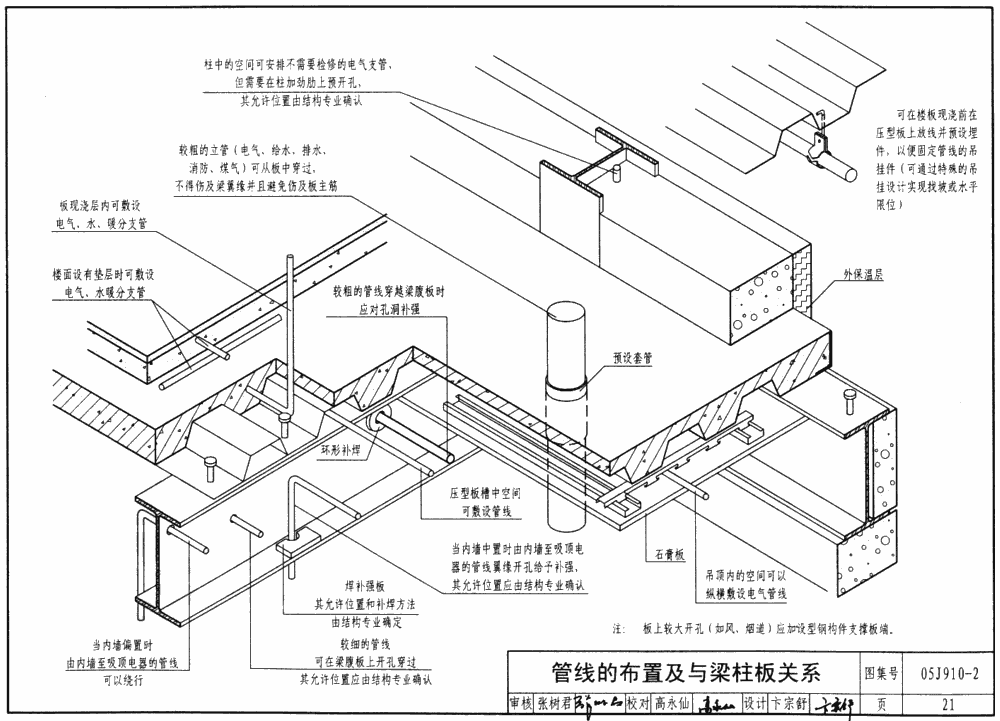

| 管線的布置及與梁柱板關系 | 21 |
| 輕型砌體填充外墻 | 22 |
| 混凝土小型砌塊填充外墻 | 23 |
| 蒸壓輕質加氣混凝土(ALC)板 | 24 |
| 砌體組合墻 | 29 |
| 輕鋼龍骨復合外墻構造選用表 | 31 |
| 防水透氣膜、防水透氣反射膜和隔汽紙的應用 | 33 |
| 坡屋頂構造層次簡圖 | 34 |

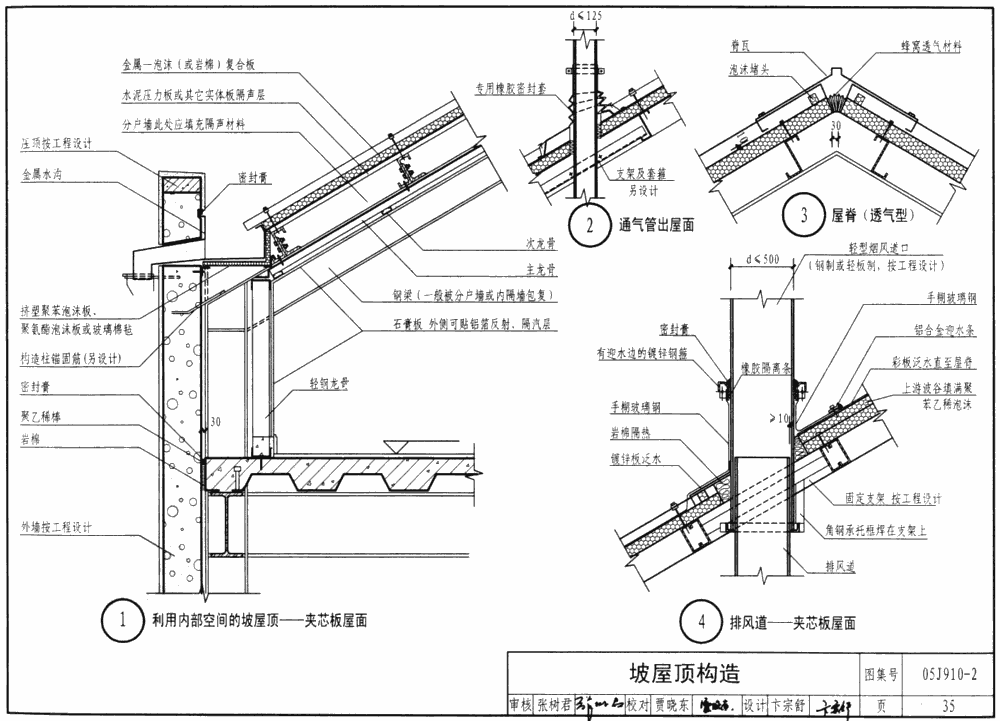

| 坡屋頂構造 | 35 |
| 平屋面－女兒墻、挑檐 | 38 |
| 內隔墻節點 | 39 |
| 內隔墻與外柱、外墻交接節點 | 41 |
| 蒸壓輕質加氣混凝土板內隔墻 | 42 |
| 砌筑內隔墻、分戶墻抗震構造 鋼過梁 | 43 |
| 樓梯 | 44 |

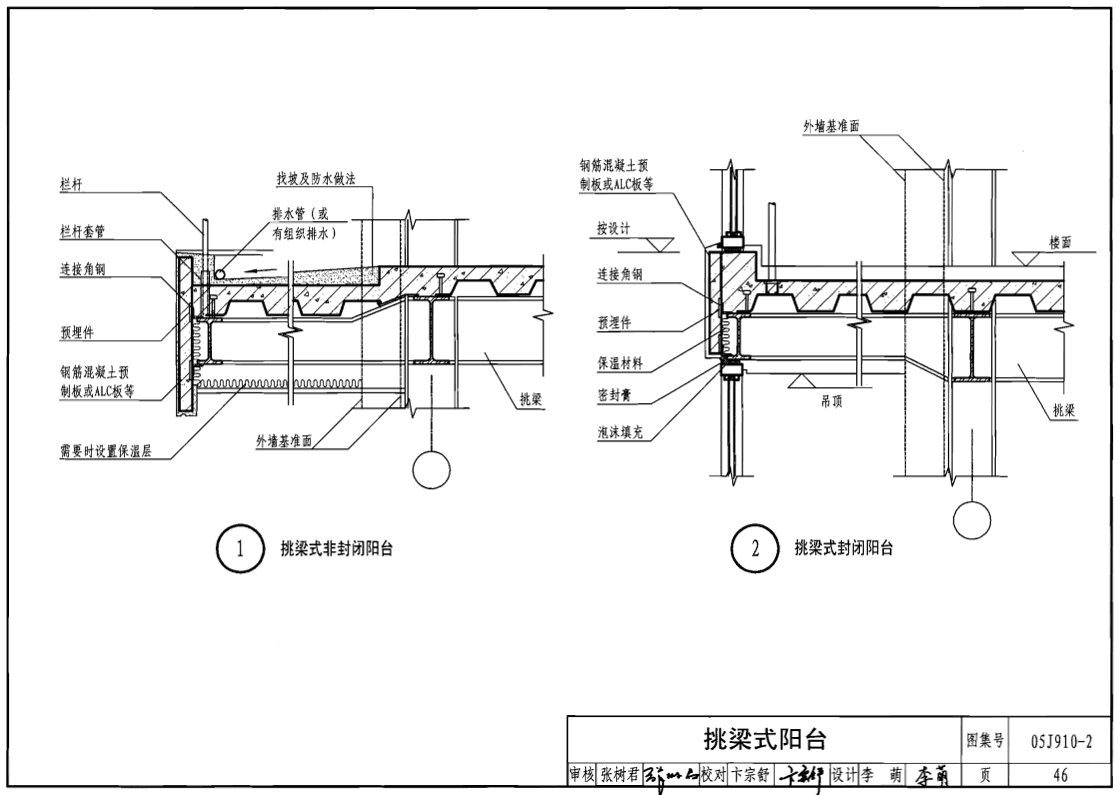

| 挑梁式陽臺 | 46 |
| 空調室外機平臺及安裝 | 47 |
| 鋼構件保護層防火構造 | 48 |

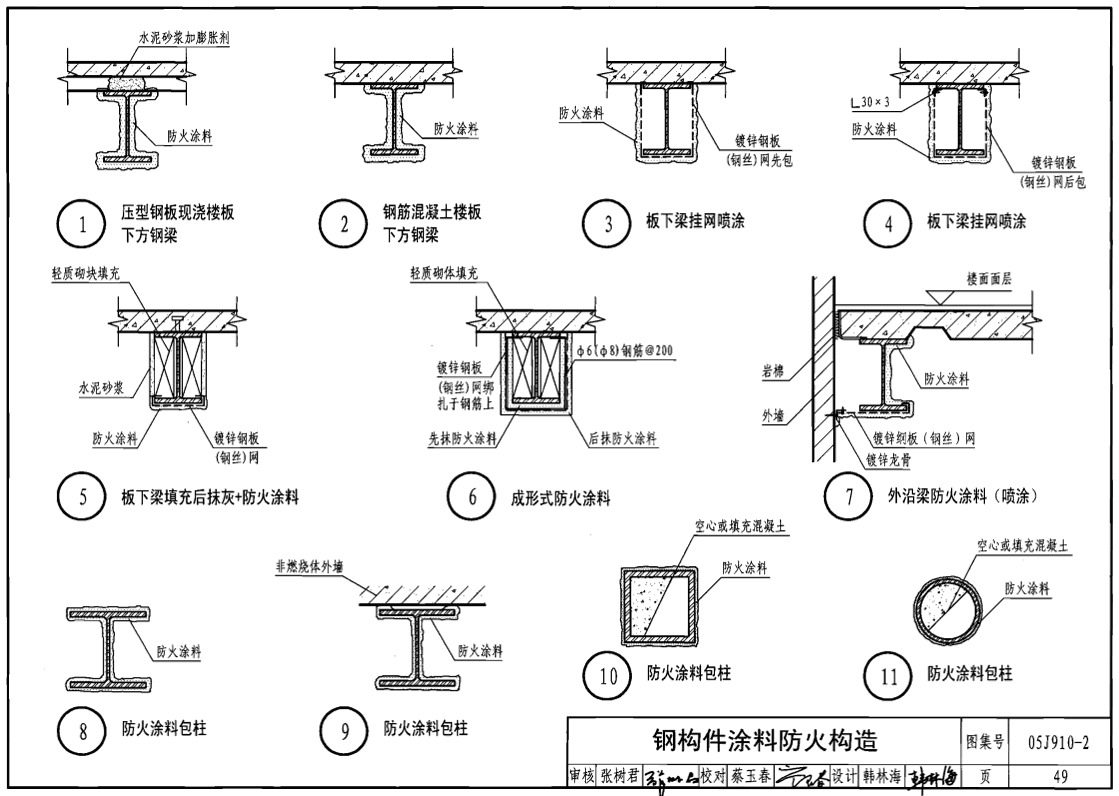

| 鋼構件涂料防火構造 | 49 |
| 鋼構件包覆防火板構造 | 50 |
| 鋼結構住宅的防雷措施 | 51 |
| 附錄 | |
| 附錄1 預制鋼筋混凝土幕墻板 | 52 |
| 附錄2 鋼絲網架聚苯夾芯整間板 | 53 |
| 附錄3 玻璃纖維增強石膏空心板 | 55 |
| 附錄4 纖維水泥板灌漿墻體 | 61 |
| 附錄5 輕質復合墻板內墻 | 64 |
| 附錄6 裝配式聚氨酯復合外墻板 | 68 |
| 附錄7 框架－輕型承重幕墻體系 | 69 |
| 附錄8 薄板鋼骨填充外墻 | 70 |
| 附錄9 纖維水泥外墻掛板墻體 | 71 |
| 附錄10 輕鋼龍骨紙面石膏板隔墻 | 73 |
| 附錄11 金屬面壓花復合板墻體 | 74 |
| 附錄12 輕鋼有筋擴張網內墻 | 76 |
| 附錄13 居住建筑節能設計標準一覽表 | 77 |
| 附錄14 常用建筑材料或構造傳熱系數及空氣層熱阻 | 78 |
| 附錄15 常用材料或構造層熱惰性指標D值 | 79 |
| 附錄16 鋼結構防腐蝕 | 80 |
| 附錄17 熱扎H型鋼主要規格 | 84 |
| 附錄18 高頻焊接H型鋼主要規格 | 85 |
| 附錄19 常用冷彎方矩管主要規格 | 86 |
| 附錄20 冷彎圓管、卷邊槽鋼及Z型鋼、槽型鋼主要規格 | 87 |
| 附錄21 承重龍骨體系主要規格 | 88 |
| 相關技術資料 | 89 |
樣張
網友推薦
-
網友【619964609】點評：本圖集非常詳細的介紹了施工過程中應該遵循的規范，以及施工中應該注意的細節，重點，難點，以及施工過程中遇到問題常見的解決辦法，是一本名副其實的施工寶典！
-
網友【日日月月年年】點評：有相關設計項目的同行，推薦參考此書
-
網友【wspwwc】點評：這是一本很好的圖集，非常詳細的介紹了施工過程中應該遵循的規范，以及施工中應該注意的細節，重點，難點，以及施工過程中遇到問題常見的解決辦法，包括鋼框架體系、鋼框架—支撐體系、鋼框架—剪力墻體系和鋼框架—混凝土核心筒體系，以及上述四種結構體系在外墻、隔墻、樓地面、屋面等建筑部位的建筑構造和樓梯構造、管線布置，以及鋼結構防護、防雷接地等內容。 適用于四～六層的多層住宅、七～九層中高層住宅和十二層以下的高層住宅。根據工程實踐，四～六層的多層住宅常用鋼框架體系、鋼框架—支撐體系和鋼框架—混凝土剪力墻體系；七～十二層住宅常用鋼框架—混凝土體系。鋼材構件選用H型鋼、 高頻焊接H型鋼和鋼管混凝土等。真是一本全面而又實用的圖集
