17G536：鋼結構停車樓（坡道式）
- 圖集編號
- 17G536
- 圖集名稱
- 鋼結構停車樓（坡道式）
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 北京清華同衡規劃設計研究院有限公司
內容簡介
本圖集適用于抗震設防烈度為6到8度，設計地震分組第一組、第二組，場地類別為I、II、III類地區的多層四面開敞式鋼結構停車樓。主要編制了幾種常用的坡道式停車樓的布置形式、結構設計圖和適量的建筑示意圖。對停車樓這一功能單一且形式相對固定，建筑功能等級要求不高的建筑物進行了較為全面的設計示范。特點：為設計者提供了從布置到建筑設計，從結構體系布置到構件選用以及節點連接設計的全面的參考樣本。以便設計、施工、監理等能夠正確理解、把握規范，提高此類結構的質量、經濟性和工作效率。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 錯層式車庫 | |
| 錯層式車庫結構柱、支撐布置圖 | 9 |

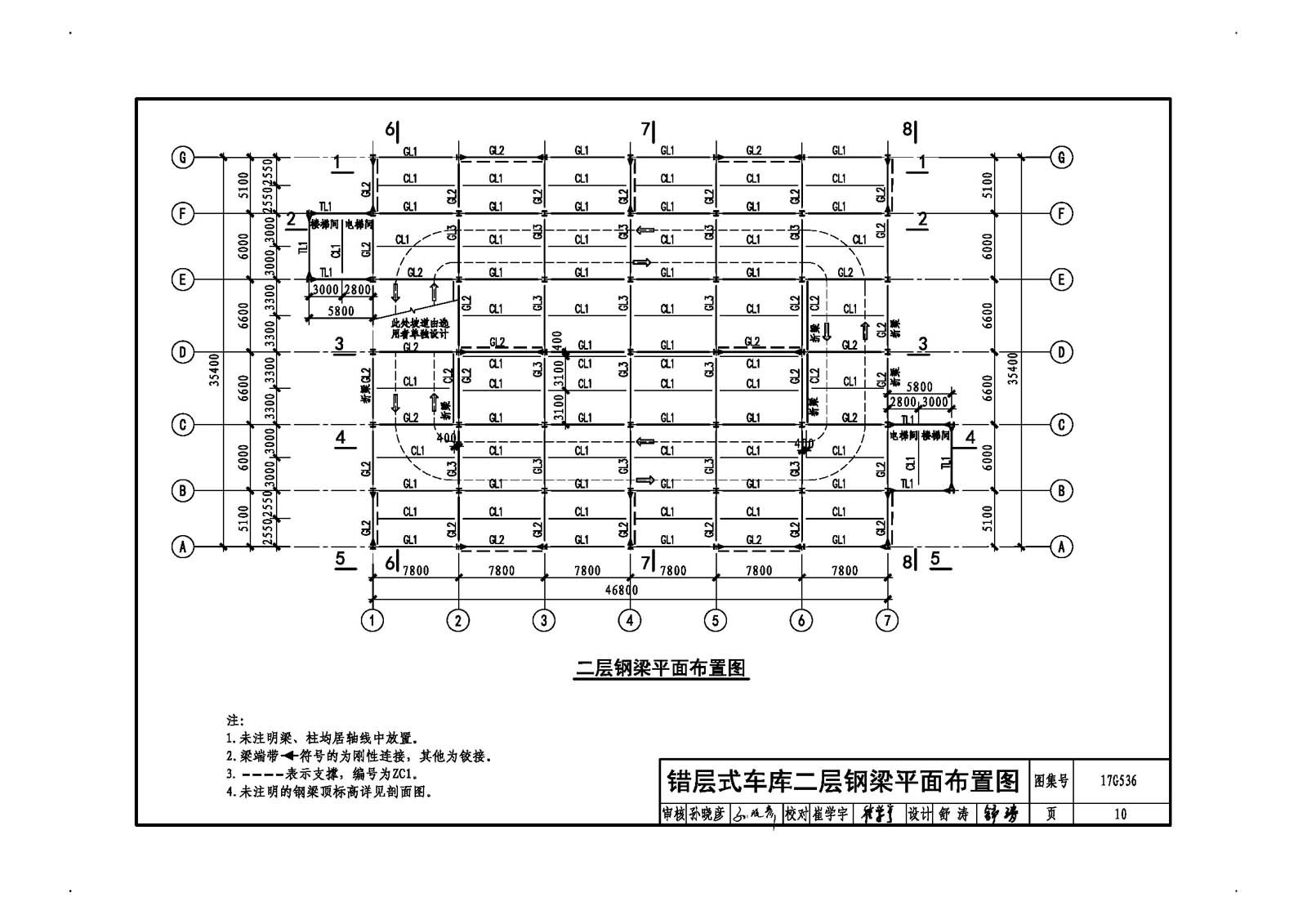

| 錯層式車庫二層鋼梁平面布置圖 | 10 |
| 錯層式車庫標準層鋼梁平面布置圖 | 11 |
| 錯層式車庫屋頂鋼梁平面布置圖 | 12 |
| 錯層式車庫結構剖面圖 | 13 |
| 錯層式車庫二層樓板布置圖 | 17 |
| 錯層式車庫標準層樓板布置圖 | 18 |
| 錯層式車庫屋頂樓板布置圖 | 19 |
| 錯層式車庫鋼構件選用表(2~3層) | 20 |

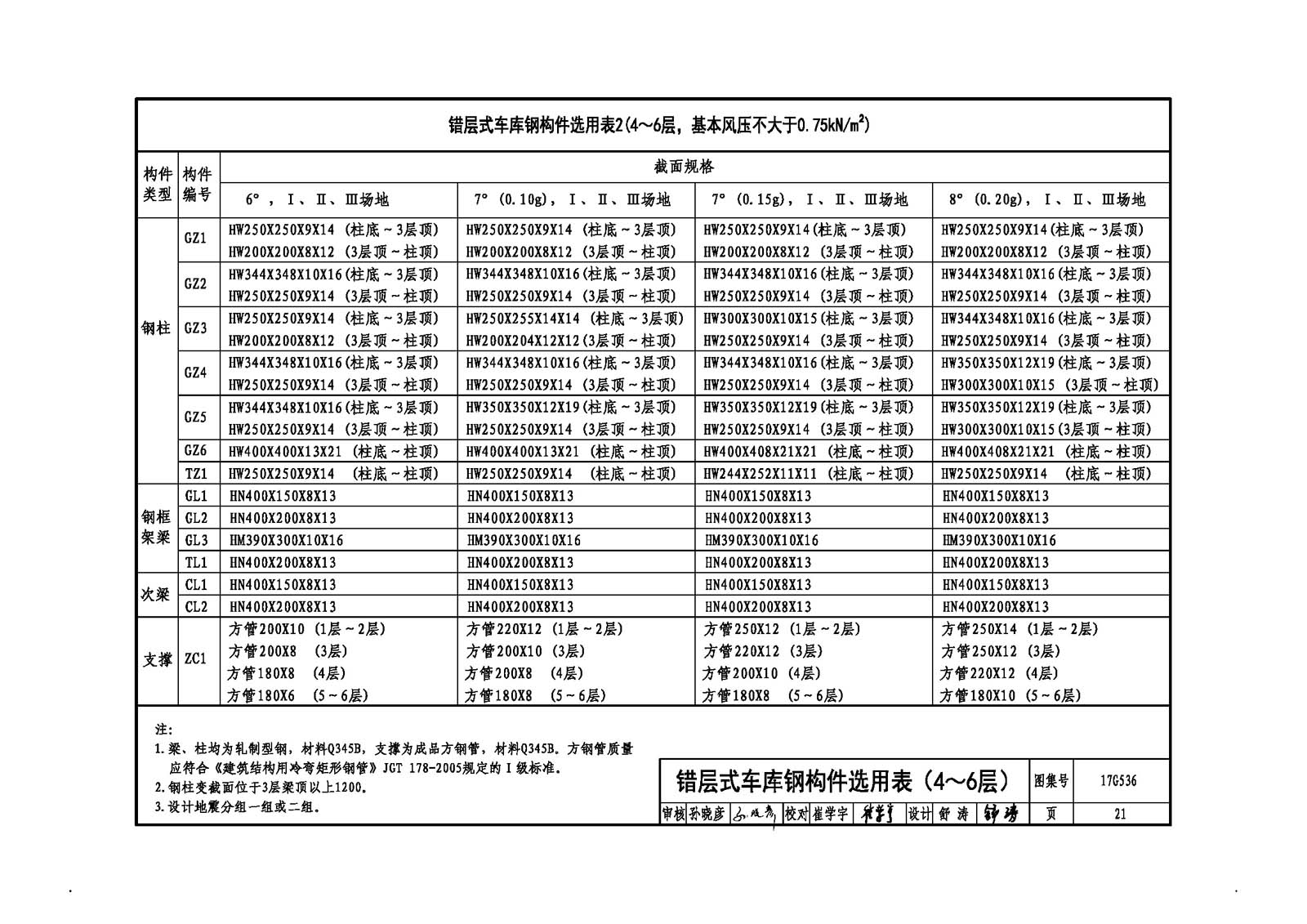

| 錯層式車庫鋼構件選用表(4~6層) | 21 |
| 錯層式車庫柱腳編號圖 | 22 |
| 錯層式車庫基礎反力選用表(2層) | 23 |

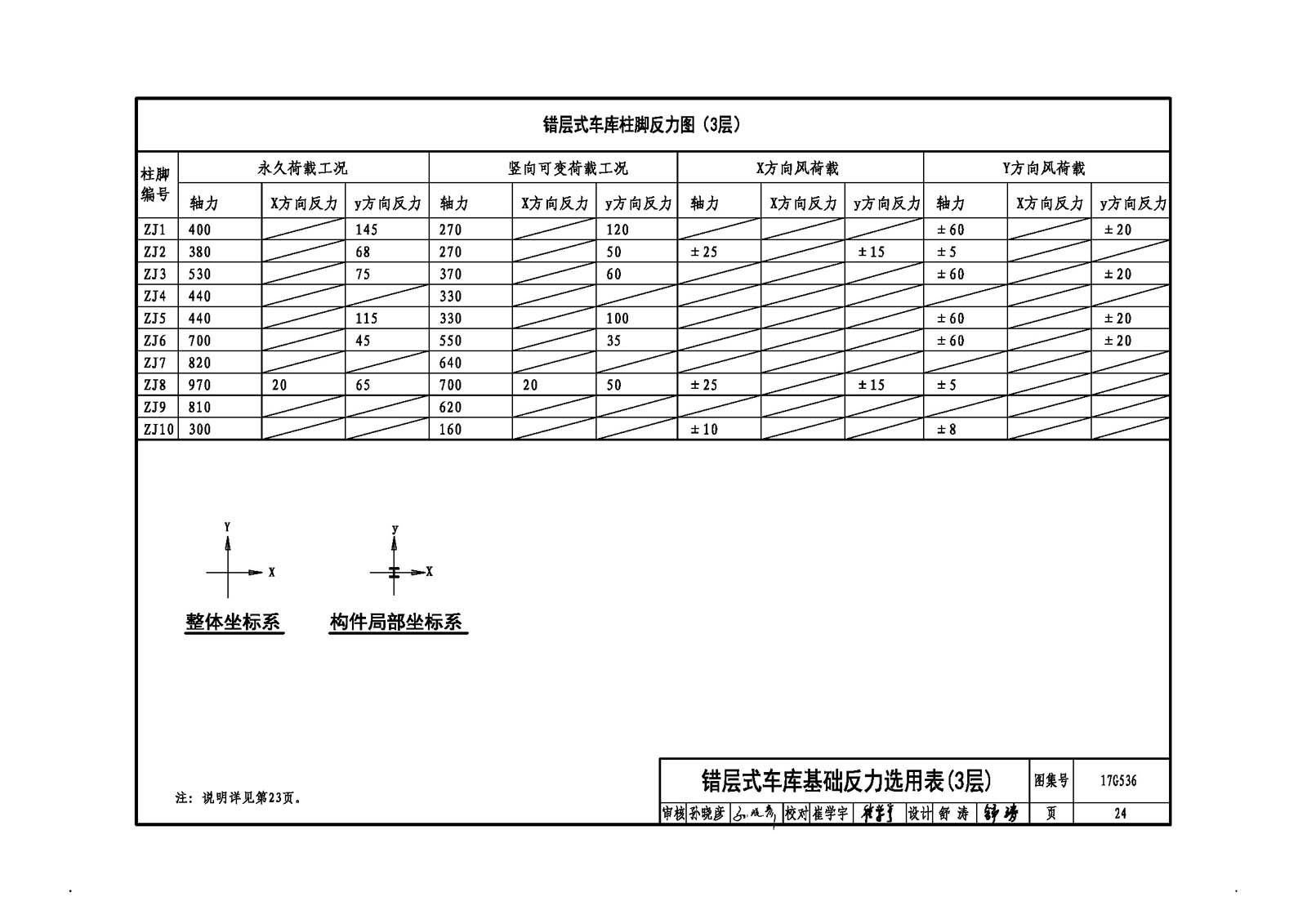

| 錯層式車庫基礎反力選用表(3層) | 24 |
| 錯層式車庫基礎反力選用表(4層) | 25 |
| 錯層式車庫基礎反力選用表(5層) | 26 |
| 錯層式車庫基礎反力選用表(6層) | 27 |
| 直坡道式車庫 | |
| 直坡道式車庫結構柱、支撐布置圖 | 28 |
| 直坡道式車庫二層鋼梁平面布置圖 | 29 |
| 直坡道式車庫標準層鋼梁平面布置圖 | 30 |
| 直坡道式車庫屋頂鋼梁平面布置圖 | 31 |
| 直坡道式車庫結構剖面圖 | 32 |
| 直坡道式車庫二層樓板布置圖 | 36 |
| 直坡道式車庫標準層樓板布置圖 | 37 |
| 直坡道式車庫屋頂樓板布置圖 | 38 |
| 直坡道式車庫鋼構件選用表(2-3層) | 39 |
| 直坡道式車庫鋼構件選用表(4-6層) | 40 |
| 直坡道式車庫柱腳編號圖 | 41 |
| 直坡道式車庫基礎反力選用表(2層) | 42 |
| 直坡道式車庫基礎反力選用表(3層) | 43 |
| 直坡道式車庫基礎反力選用表(4層) | 44 |
| 直坡道式車庫基礎反力選用表(5層) | 45 |
| 直坡道式車庫基礎反力選用表(6層) | 46 |
| 斜樓板式車庫 | |
| 斜樓板式車庫結構柱、支撐布置圖 | 47 |
| 斜樓板式車庫二層鋼梁平面布置圖 | 48 |
| 斜樓板式車庫標準層鋼梁平面布置圖 | 49 |
| 斜樓板式車庫屋頂鋼梁平面布置圖 | 50 |
| 斜樓板式車庫結構剖面圖 | 51 |
| 斜樓板式車庫二層樓板布置圖 | 55 |
| 斜樓板式車庫標準層樓板布置圖 | 56 |
| 斜樓板式車庫屋頂樓板布置圖 | 57 |
| 斜樓板式車庫鋼構件選用表(2-3層) | 58 |
| 斜樓板式車庫鋼構件選用表(4-6層) | 59 |
| 斜樓板式車庫柱腳編號圖 | 60 |
| 斜樓板式車庫基礎反力選用表(2層) | 61 |
| 斜樓板式車庫基礎反力選用表(3層) | 62 |
| 斜樓板式車庫基礎反力選用表(4層) | 63 |
| 斜樓板式車庫基礎反力選用表(5層) | 64 |
| 斜樓板式車庫基礎反力選用表(6層) | 65 |
| 螺旋坡道式車庫 | |
| 螺旋坡道式車庫結構柱、支撐布置圖 | 66 |
| 螺旋坡道式車庫二層鋼梁平面布置圖 | 67 |
| 螺旋坡道式車庫標準層鋼梁平面布置圖 | 68 |
| 螺旋坡道式車庫屋頂鋼梁平面布置圖 | 69 |
| 螺旋坡道式車庫結構剖面圖 | 70 |
| 螺旋坡道式車庫首層樓板布置圖 | 74 |
| 螺旋坡道式車庫標準層樓板布置圖 | 75 |
| 螺旋坡道式車庫屋頂樓板布置圖 | 76 |
| 螺旋坡道式車庫鋼構件選用表(2-3層) | 77 |
| 螺旋坡道式車庫鋼構件選用表(4-6層) | 78 |
| 螺旋坡道式車庫柱腳編號圖 | 79 |
| 螺旋坡道式車庫基礎反力選用表(2層) | 80 |
| 螺旋坡道式車庫基礎反力選用表(3層) | 81 |
| 螺旋坡道式車庫基礎反力選用表(4層) | 82 |
| 螺旋坡道式車庫基礎反力選用表(5層) | 83 |
| 螺旋坡道式車庫基礎反力選用表(6層) | 84 |
| 節點圖 | |
| 標準連接節點圖一 | 85 |
| 標準連接節點圖二 | 86 |

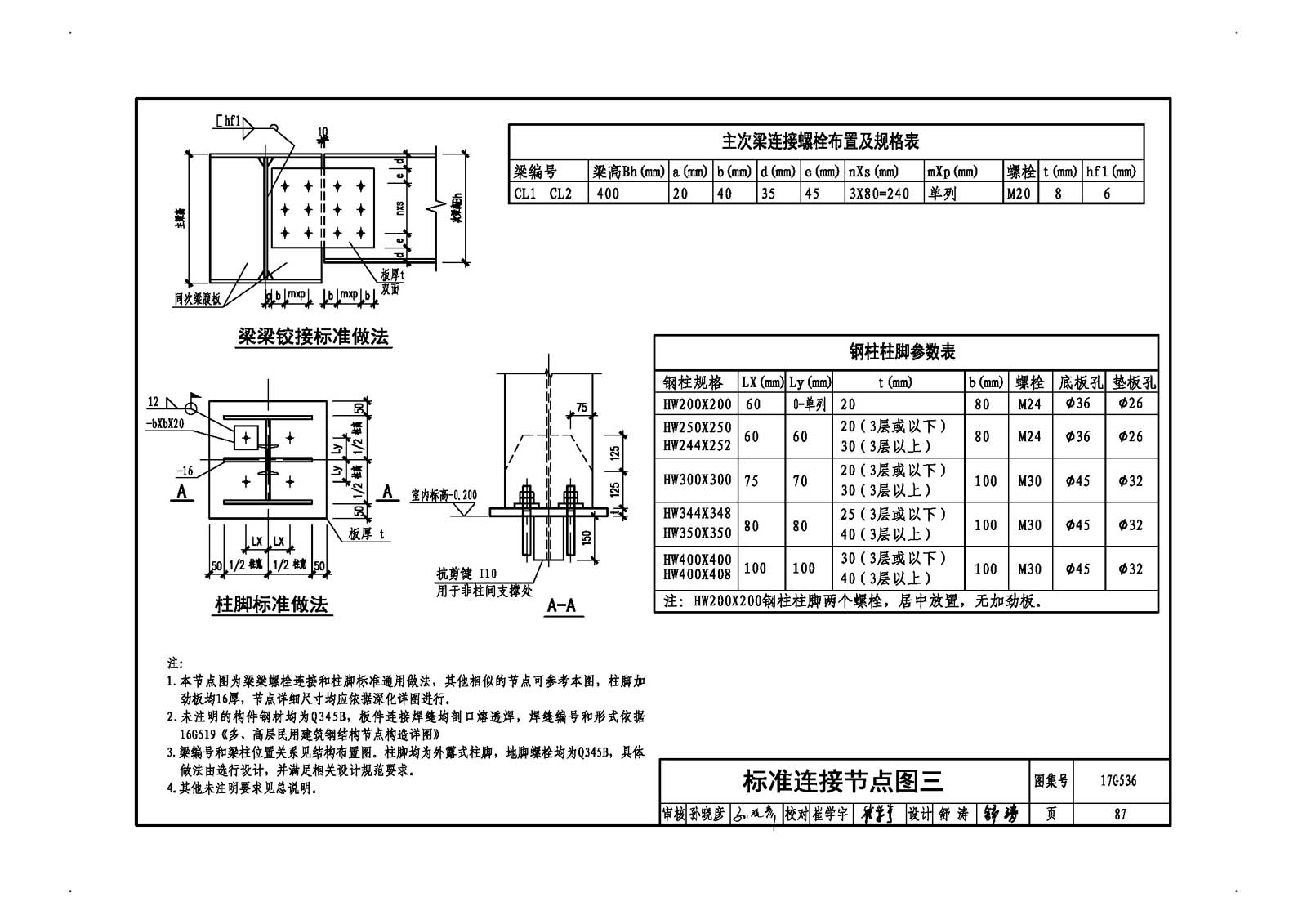

| 標準連接節點圖三 | 87 |
| 標準連接節點圖四 | 88 |
| 標準連接節點圖五 | 89 |
| 標準連接節點圖六 | 90 |
| 標準連接節點圖七 | 91 |
| 建筑示意圖 | |
| 錯層式車庫首層平面圖 | |
| 錯層式車庫標準層平面圖 | 93 |
| 錯層式車庫屋頂平面圖 | 94 |
| 錯層式車庫東西立面圖 | 95 |
| 錯層式車庫南北立面圖 | 96 |

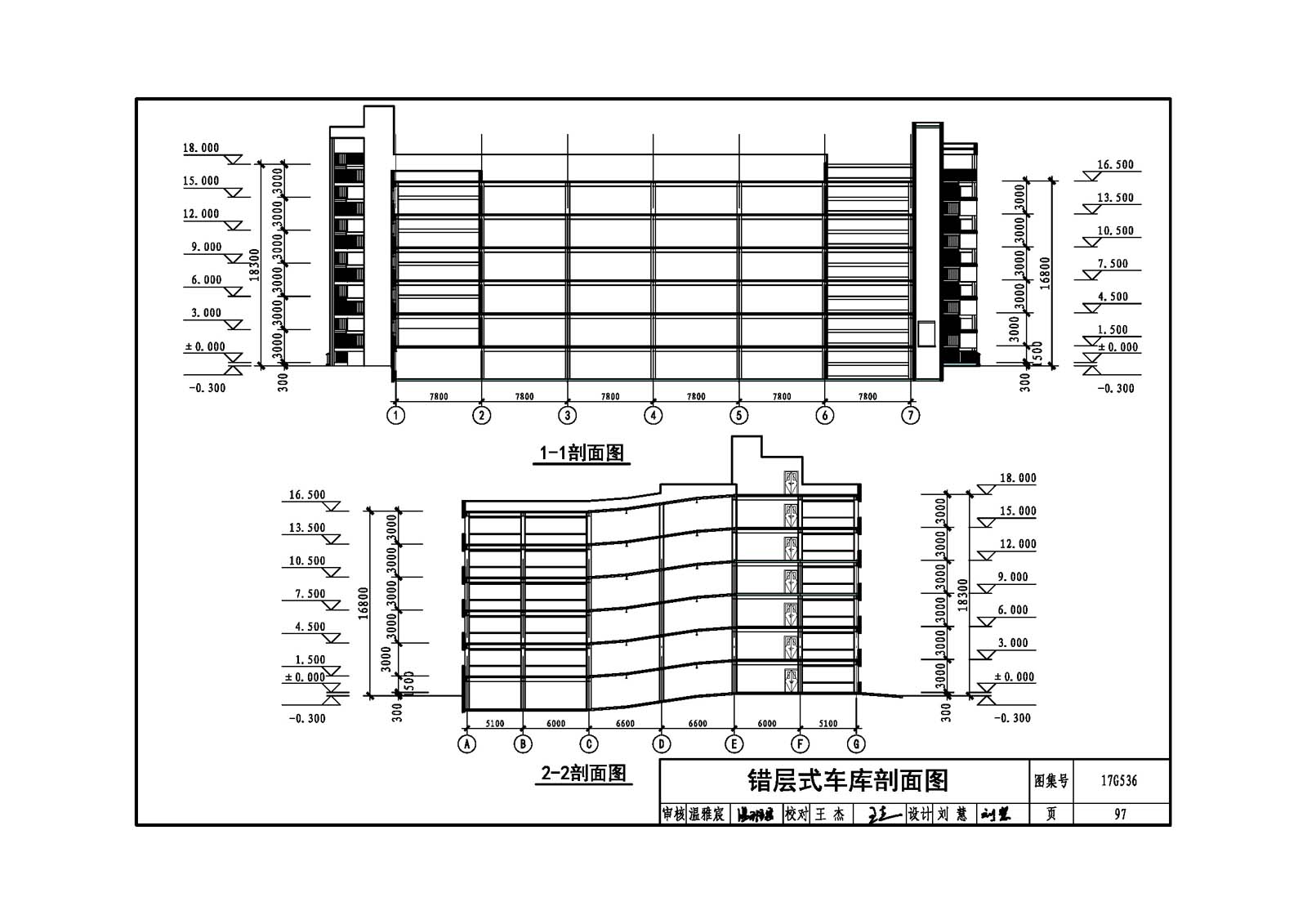

| 錯層式車庫剖面圖 | 97 |

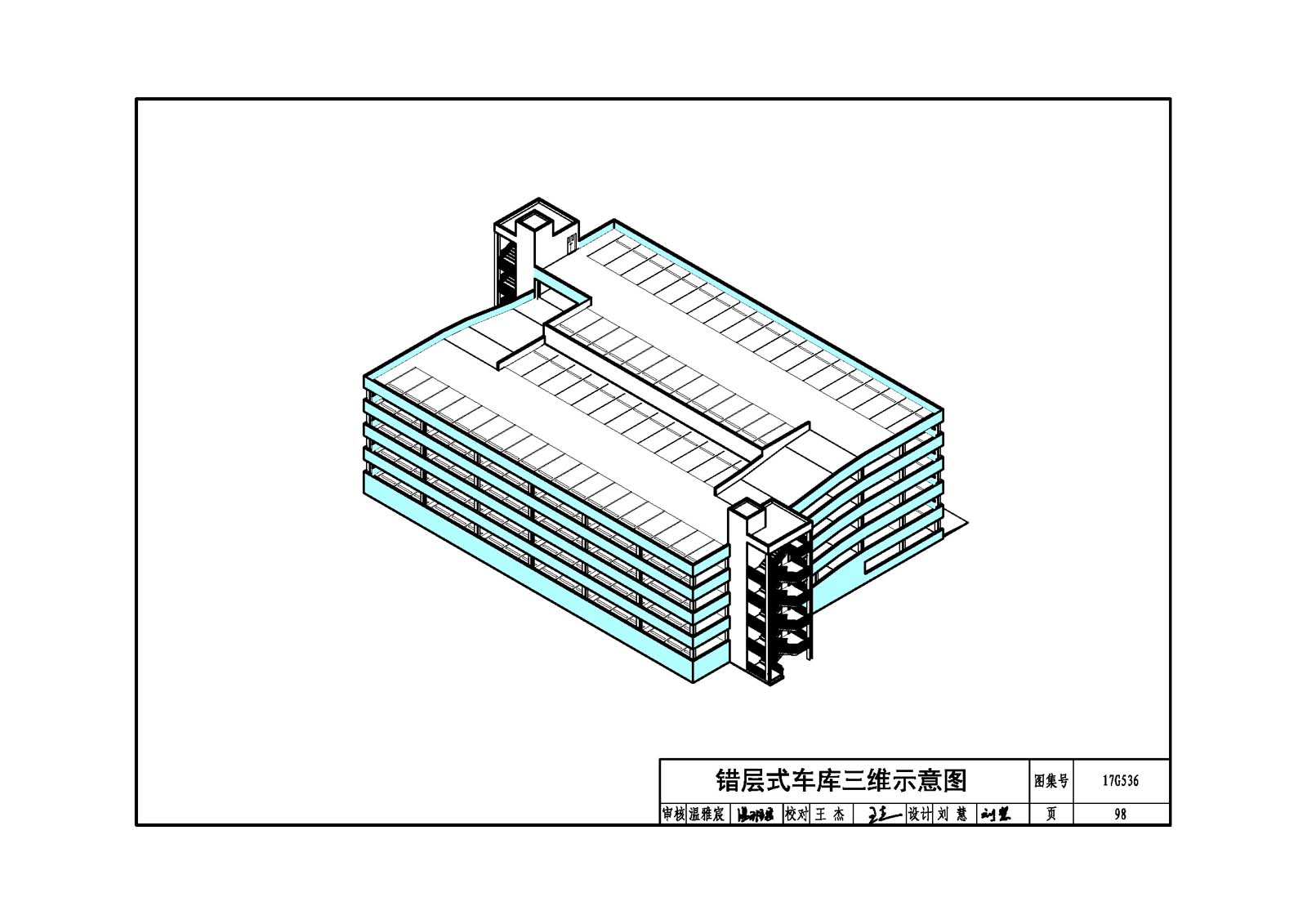

| 錯層式車庫三維示意圖 | 98 |
| 直坡道式車庫首層平面圖 | 99 |
| 直坡道式車庫標準層平面圖 | 100 |
| 直坡道式車庫屋頂平面圖 | 101 |
| 直坡道式車庫東西立面圖 | 102 |
| 直坡道式車庫南北立面圖 | 103 |
| 直坡道式車庫剖面圖 | 104 |
| 直坡道式車庫三維示意圖 | 105 |
| 斜樓板式車庫首層平面圖 | 106 |
| 斜樓板式車庫標準層平面圖 | 107 |
| 斜樓板式車庫屋頂平面圖 | 108 |
| 斜樓板式車庫東西立面圖 | 109 |
| 斜樓板式車庫南北立面圖 | 110 |
| 斜樓板式車庫剖面圖 | 111 |
| 斜樓板式車庫三維示意圖 | 112 |
| 螺旋坡道式車庫首層平面圖 | 113 |
| 螺旋坡道式車庫標準層平面圖 | 114 |
| 螺旋坡道式車庫屋頂平面圖 | 115 |
| 螺旋坡道式車庫立面圖 | 116 |
| 螺旋坡道式車庫剖面圖 | 117 |
| 螺旋坡道式車庫三維示意圖 | 118 |
