本圖集是在04G337《吊車梁走道板》圖集的基礎上，為便于設計、施工人員的使用，按現行國家標準規范和技術進行了統一、精簡、優化修編的。

       適用范圍：適用于6m柱距的鋼筋混凝土柱的工業廠房，設計使用年限為50年，抗震設防烈度≤8度地區，使用環境類別為一類,表面經常使用溫度≤60℃。

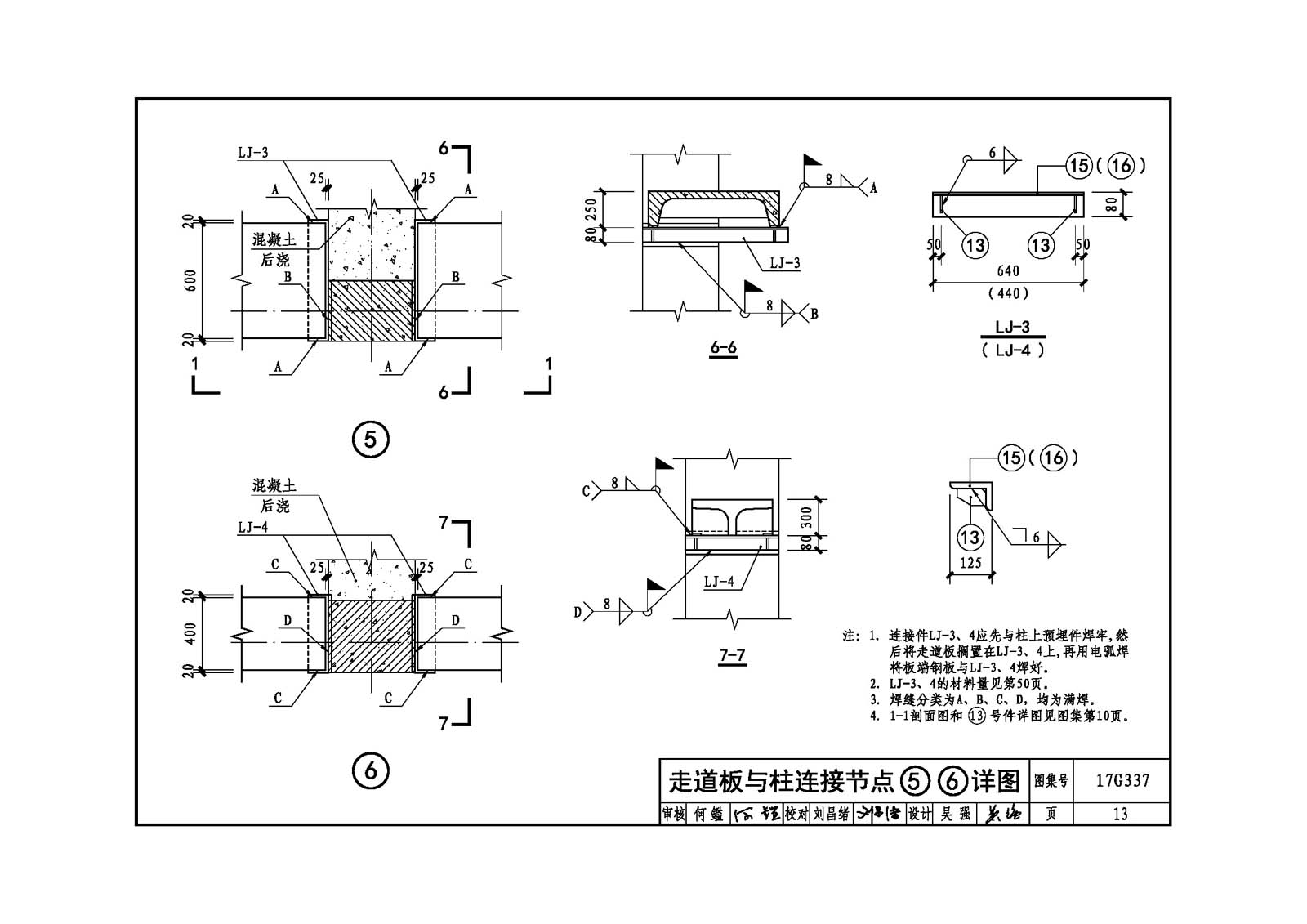

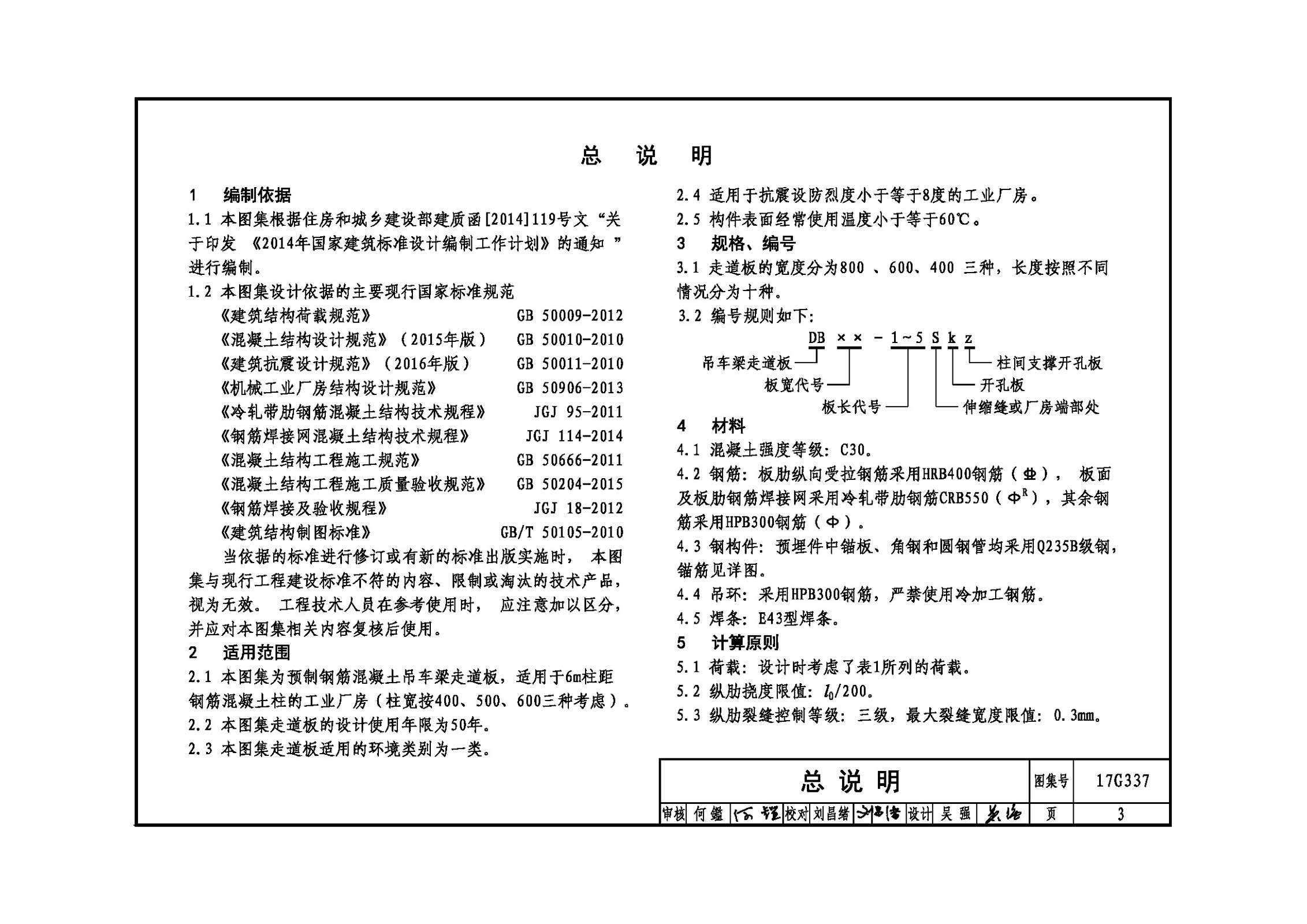

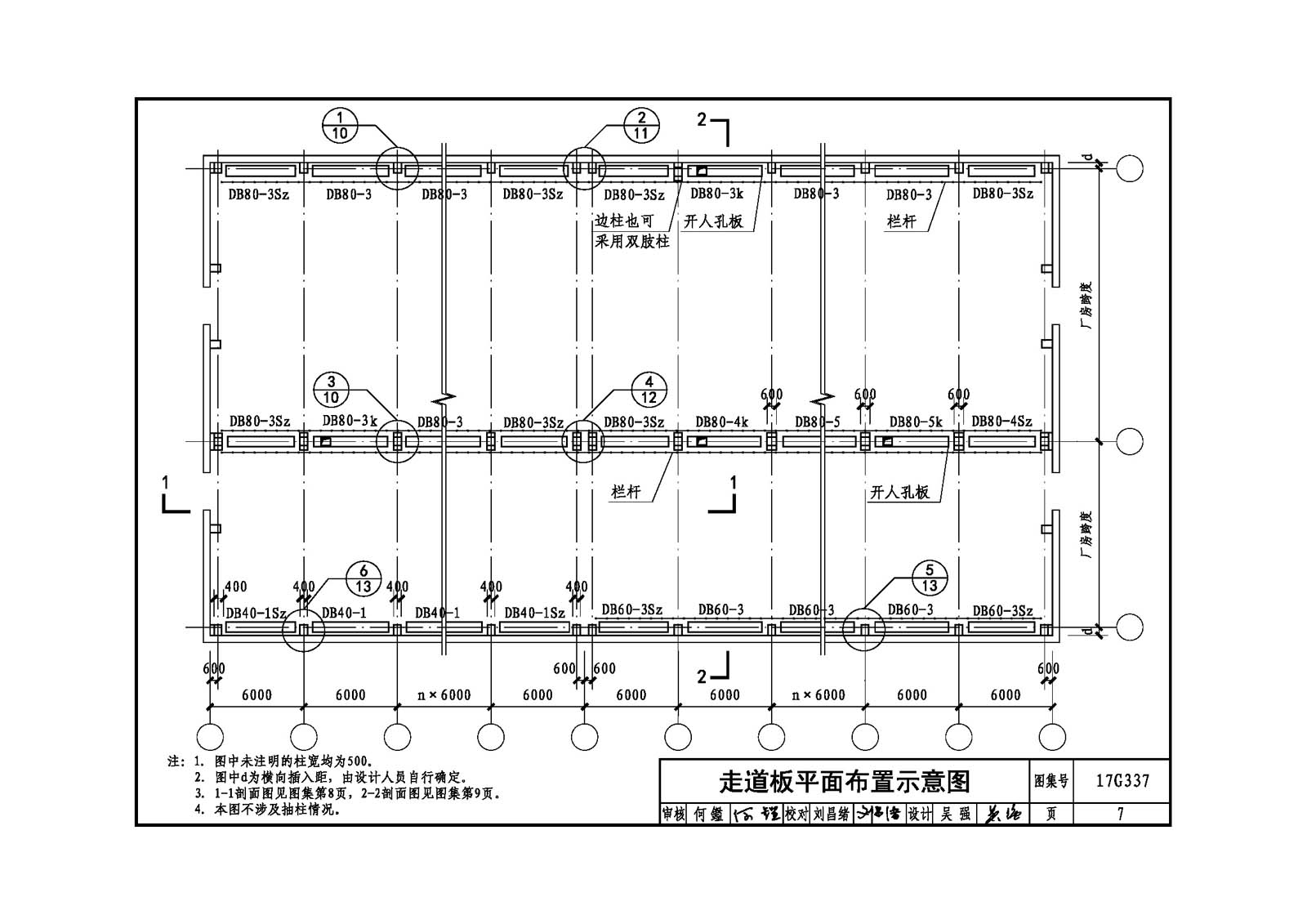

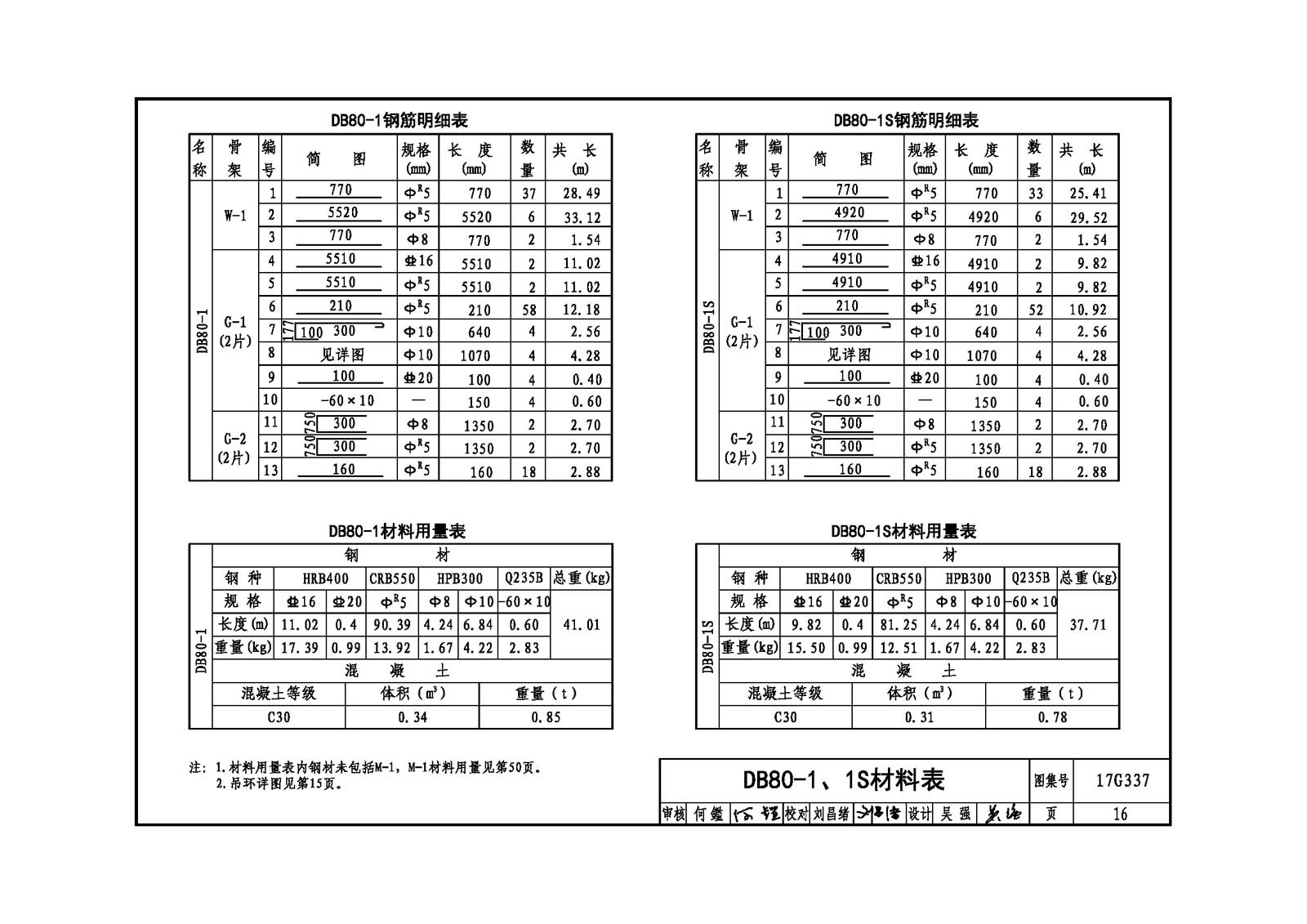

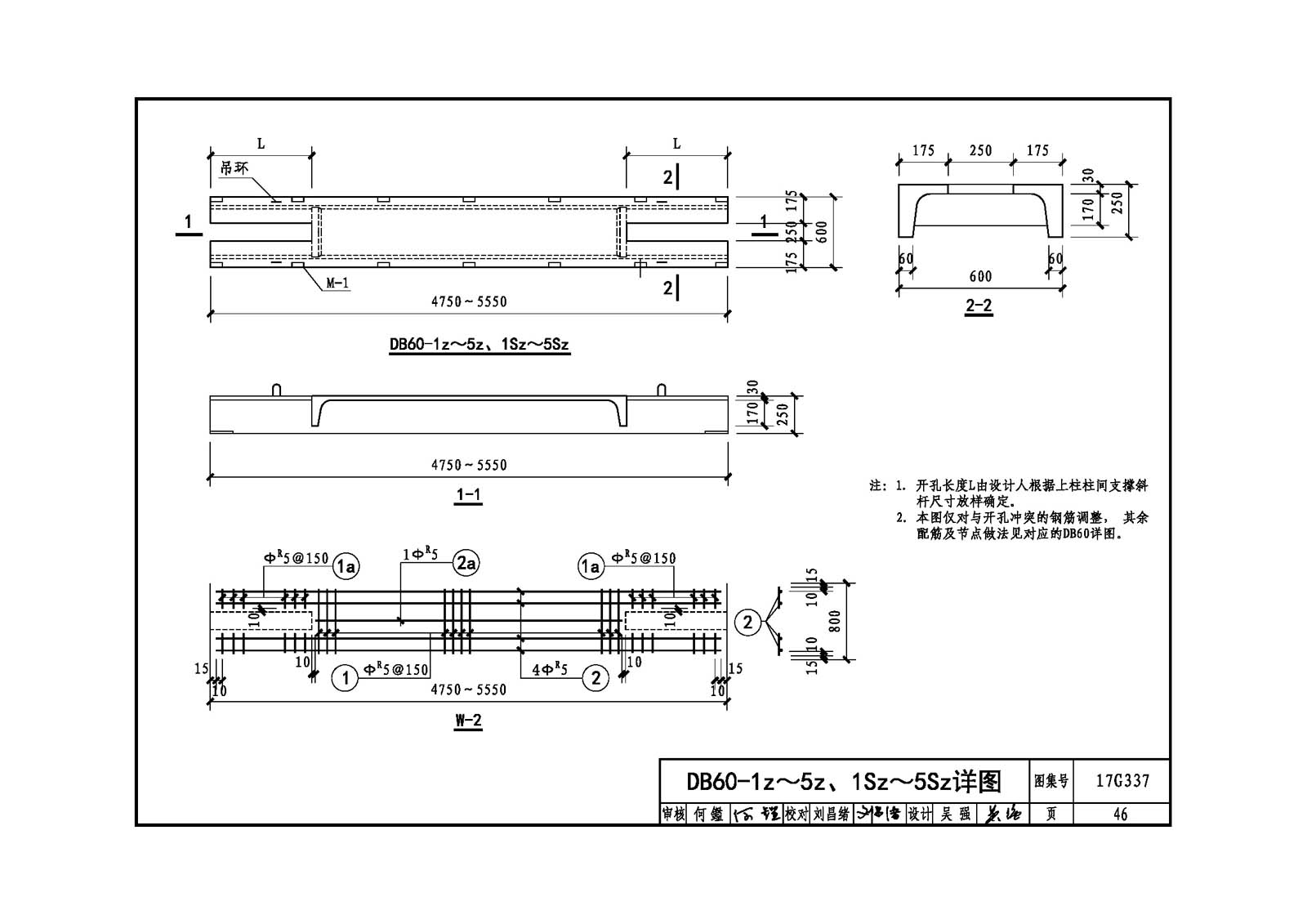

       主要內容：本圖集吊車梁走道板的寬度分為800、600、400mm三種，長度按照不同情況分為十種。根據使用要求編制了走道板平面布置圖，走道板與柱連接節點詳圖，走道板節點詳圖，不同規格走道板的模板配筋圖、材料用表、人孔鋼蓋板、欄桿及預埋件等詳圖。并在總說明中，對材料選擇、計算等提出質量保證要求及選用方法。

       圖集特點：本圖集較詳盡地提供了適用于6m柱距鋼筋混凝土吊車梁走道板，工程設計和施工技術人員可根據工程需要直接選用。技術上是成熟、可靠的，能較好地提高工程設計和施工效率。符合我國工業化生產要求。出版發行后將產生很好的社會效益和經濟效益。
