17G309：鋼筋焊接網混凝土結構構造詳圖
- 圖集編號
- 17G309
- 圖集名稱
- 鋼筋焊接網混凝土結構構造詳圖
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑科學研究院
- 中國建筑標準設計研究院有限公司
內容簡介
本次修編是在04SG309圖集的基礎上進行的。適用于一般工業與民用建筑的現澆鋼筋混凝土結構的現澆鋼筋混凝土樓（屋）面板、剪力墻和地面采用鋼筋焊接網的構造詳圖；市政路面橋面及給排水結構中采用鋼筋焊接網配筋的混凝土結構構造詳圖；混凝土路面及橋面采用鋼筋焊接網的構造。
本圖集增加了HRB500、HRBF500、CRB600H鋼筋焊接網；包括樓板、剪力墻、地面用焊接網的布置，配筋構造等；普通混凝土路面、連續配筋混凝土路面的焊接網布置及接縫構造；城市路面、橋面的鋪裝構造；箱涵、鋼筋混凝土管廊焊接網布置及構造圖。本圖集供設計人員、制造加工單位和施工人員使用。
備注
替代04SG309
目錄
| 目錄 | 1 |
|---|---|

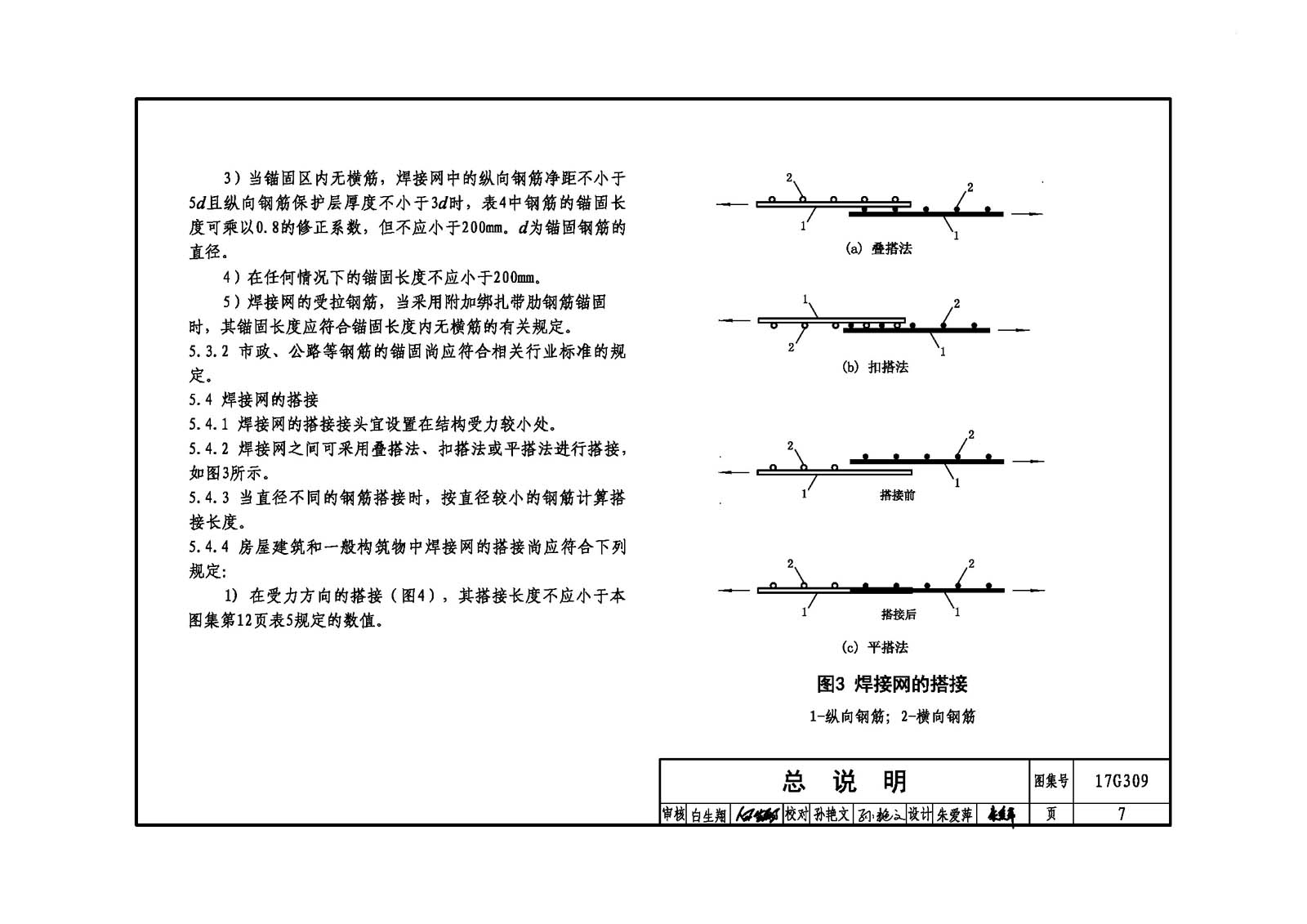

| 總說明 | 3 |
| A 樓(屋)面用鋼筋焊接網 | |

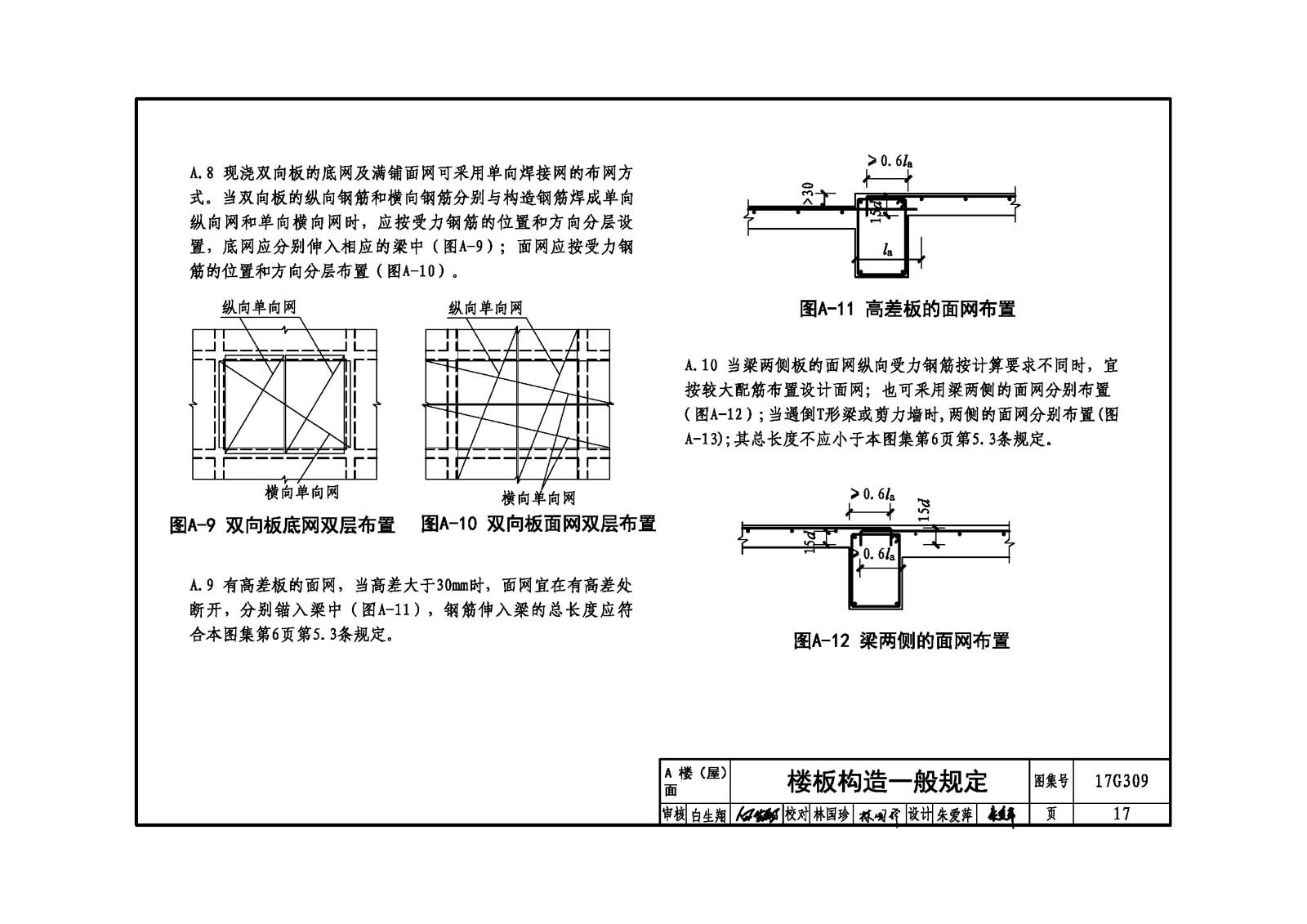

| 樓板構造一般規定 | 14 |
| 底網布置 | 20 |
| 面網布置 | 24 |
| 升降板焊接網布置 | 27 |
| 壓型鋼板組合樓板網片布置 | 28 |
| 有梁樓蓋平法施工圖示例 | 29 |
| 有梁樓蓋底網布置圖示例 | 30 |
| 有架樓蓋面網布置圖示例 | 31 |
| 有梁樓蓋底面網材料表 | 32 |
| B 剪力墻用鋼筋焊接網 | |
| 剪力墻用焊接網一般規定 | 33 |
| 剪力墻焊接網配筋構造 | 34 |

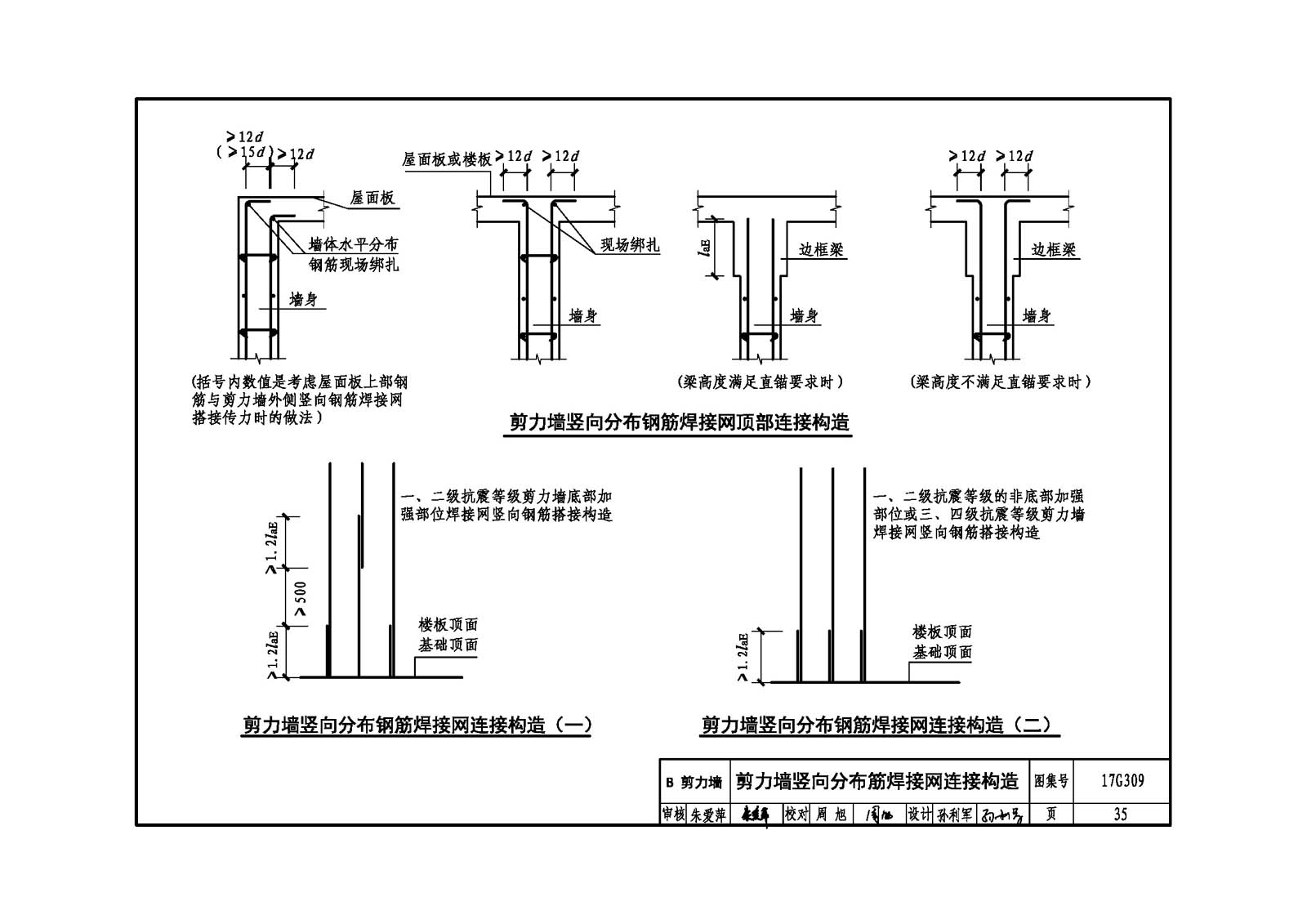

| 剪力墻豎向分布筋焊接網連接構造 | 35 |
| 剪力墻焊接網節點處理方法 | 37 |
| 剪力墻焊接網橫向搭接處理方法 | 38 |
| 某標準層剪力墻焊接網標注示意圖 | 39 |
| 某標準層剪力墻焊接網布置圖 | 40 |
| 剪力墻焊接網大樣圖 | 41 |
| C 建筑地面用鋼筋焊接網 | |
| 建筑地面面層焊接網設計說明及布置示意 | 42 |
| D 混凝土路面、橋面用鋼筋焊接網 | |

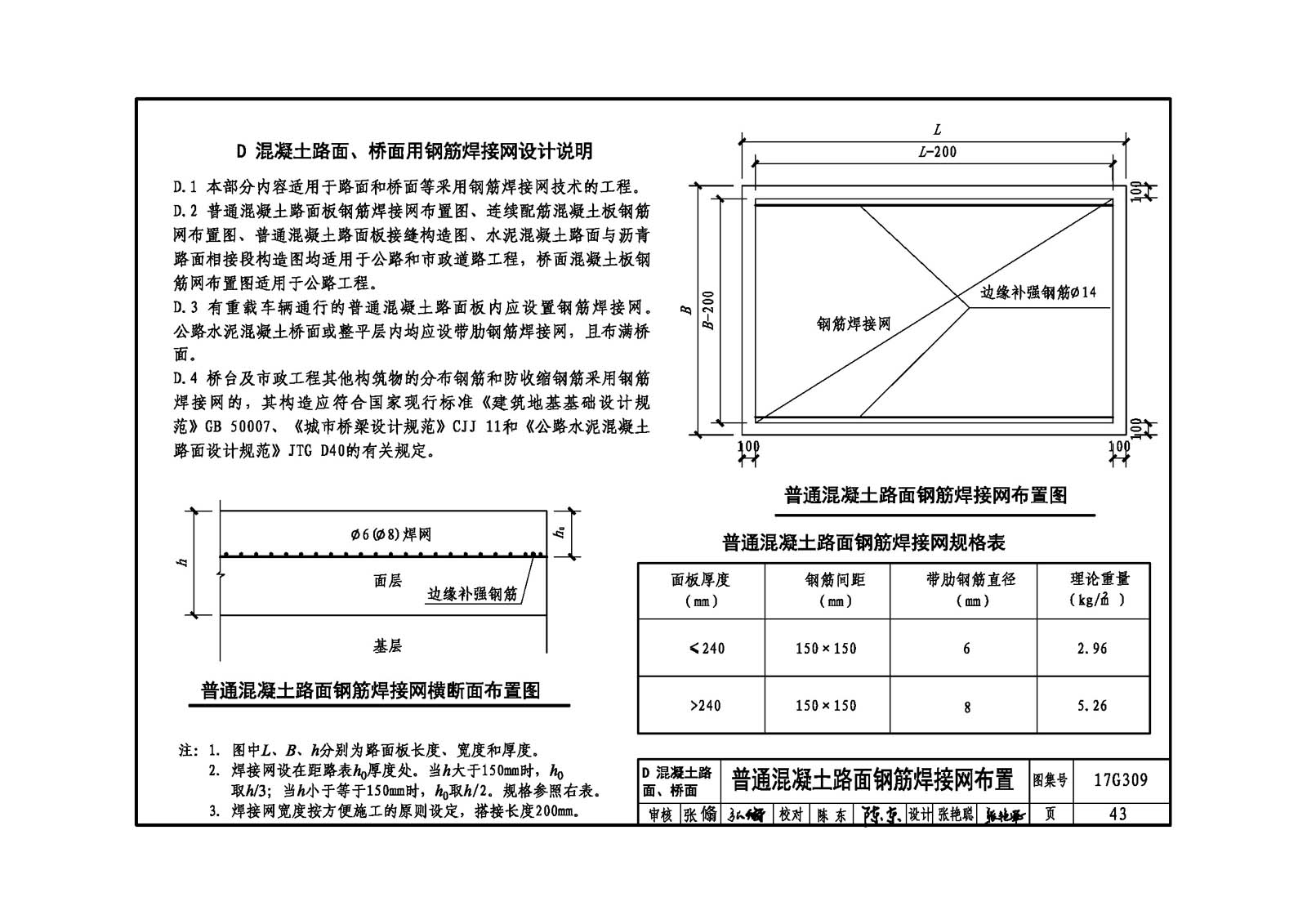

| 普通混凝土路面鋼筋焊接網布置 | 43 |
| 連續配筋混凝土路面鋼筋網布置圖 | 44 |
| 普通混凝土路面接縫構造圖 | 45 |
| 水泥混凝土路面與瀝青路面相接段構造圖 | 46 |
| 橋面混凝土板鋼筋網布置圖 | 47 |
| E 城市路面及橋面 | |
| 城市路面及橋面設計說明 | 48 |

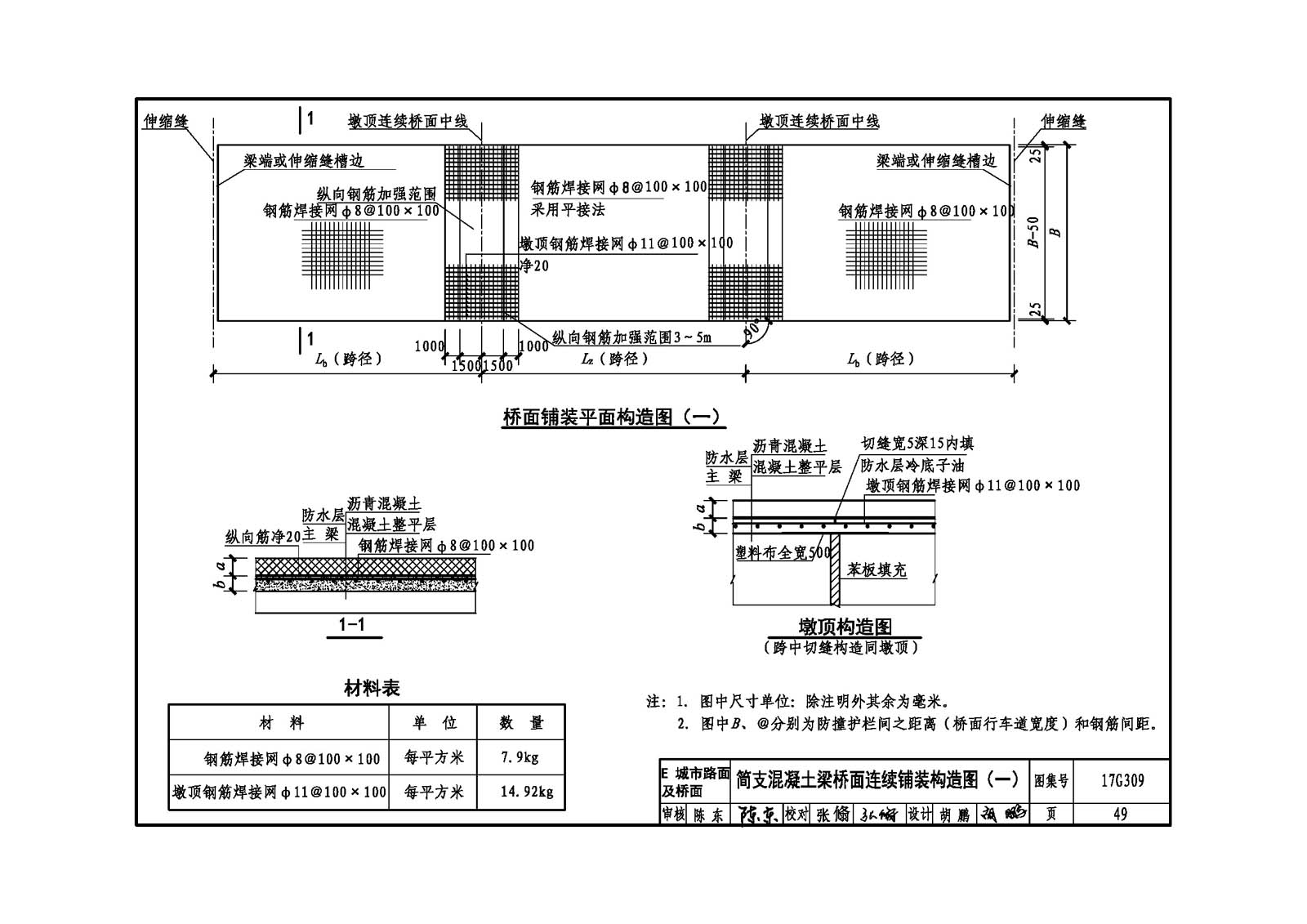

| 簡支混凝土梁橋面連續鋪裝構造圖(一) | 49 |
| 簡支混凝土梁橋面連續鋪裝構造圖(二) | 50 |
| 現澆混凝土連續梁橋面鋪裝構造圖(一) | 51 |
| 現澆混凝土連續梁橋面鋪裝構造圖(二) | 52 |
| F 箱涵、管廊用鋼筋焊接網 | |
| 箱涵、管廊用焊接網設計說明 | 53 |

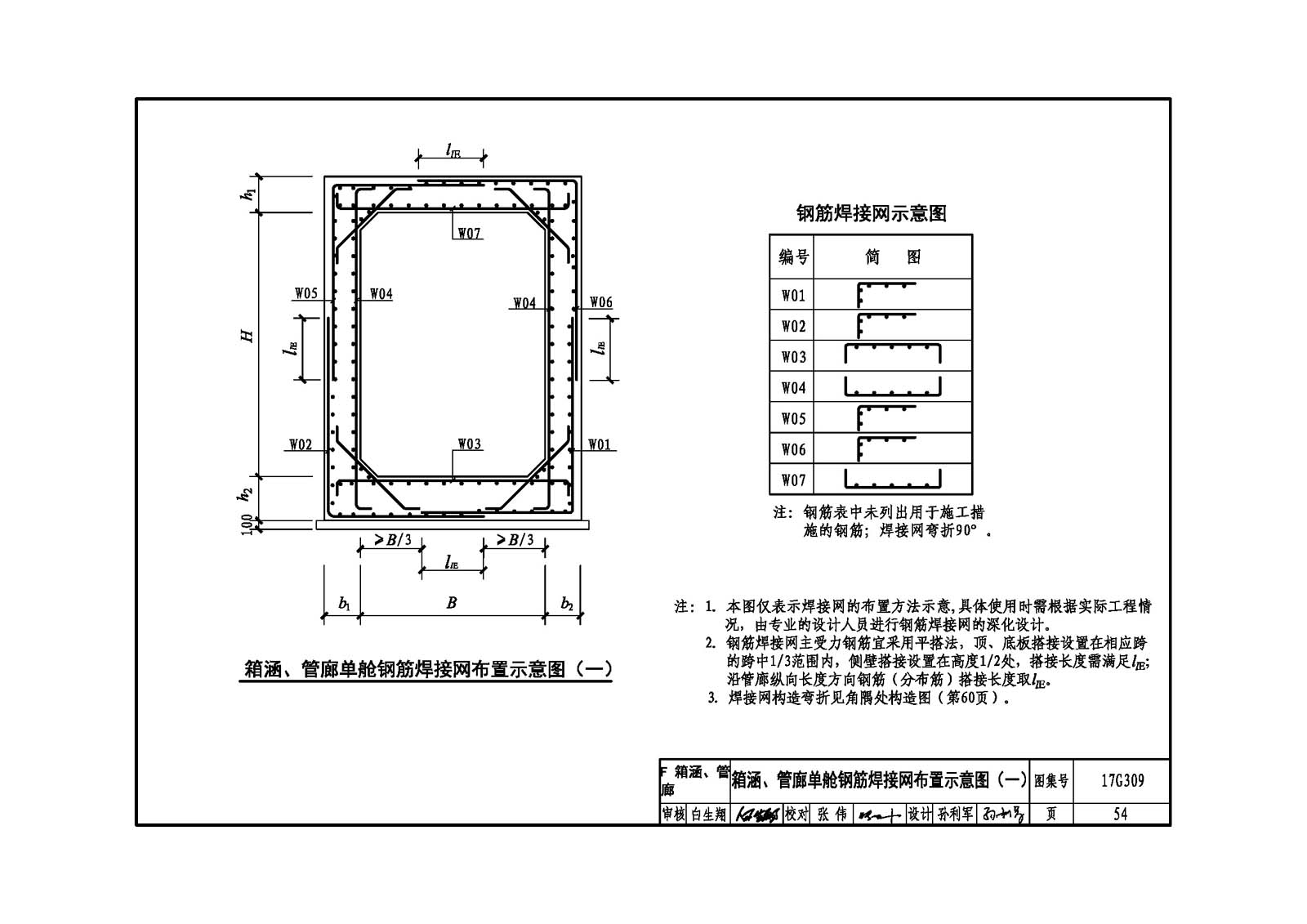

| 箱涵、管廊單艙鋼筋焊接網布置示意圖(一) | 54 |
| 箱涵、管廊單艙鋼筋焊接網布置示意圖(二) | 55 |
| 箱涵、管廊雙艙鋼筋焊接網布置示意圖(一) | 56 |
| 箱涵、管廊雙艙鋼筋焊接網布置示意圖(二) | 57 |
| 三艙管廊鋼筋焊接網布置示意圖(一) | 58 |
| 三艙管廊鋼筋焊接網布置示意圖(二) | 59 |
| 箱涵、管廊角隅及頂、底板處鋼筋構造 | 60 |
| 附錄一 定型鋼筋焊接網型號 | 61 |
| 附錄二 每米板寬不同鋼筋間距的鋼筋截面面積及重量表 | 63 |
| 相關技術資料 | 64 |
樣張
