16R405：暖通動力常用儀表安裝
- 圖集編號
- 16R405
- 圖集名稱
- 暖通動力常用儀表安裝
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 中機國際工程設計研究院有限責任公司
內容簡介
本圖集適用于民用建筑和一般工業建筑中的暖通動力常用儀表的設計選型和安裝。圖集適用的介質及其設計壓力和溫度為水 2.0MPa ，2～150℃；蒸汽 2.5MPa，200℃；常用氣體（壓縮空氣、O2、N2、CO2）1.6MPa ，0～80℃。主要內容包括在一定壓力和溫度條件下流量儀表、熱/冷量儀表、溫度儀表、壓力儀表、濕度儀表、液位儀表的主要安裝方式的節點詳圖、材料表以及配件的大樣圖等。圖集涉及的各類儀表種類齊全，具有實用性、便捷性和先進性，可以直接指導工程設計和施工安裝。
備注
替代：01R405、01R406、03R420、03R421
目錄
| 目錄 | 1 |
|---|---|

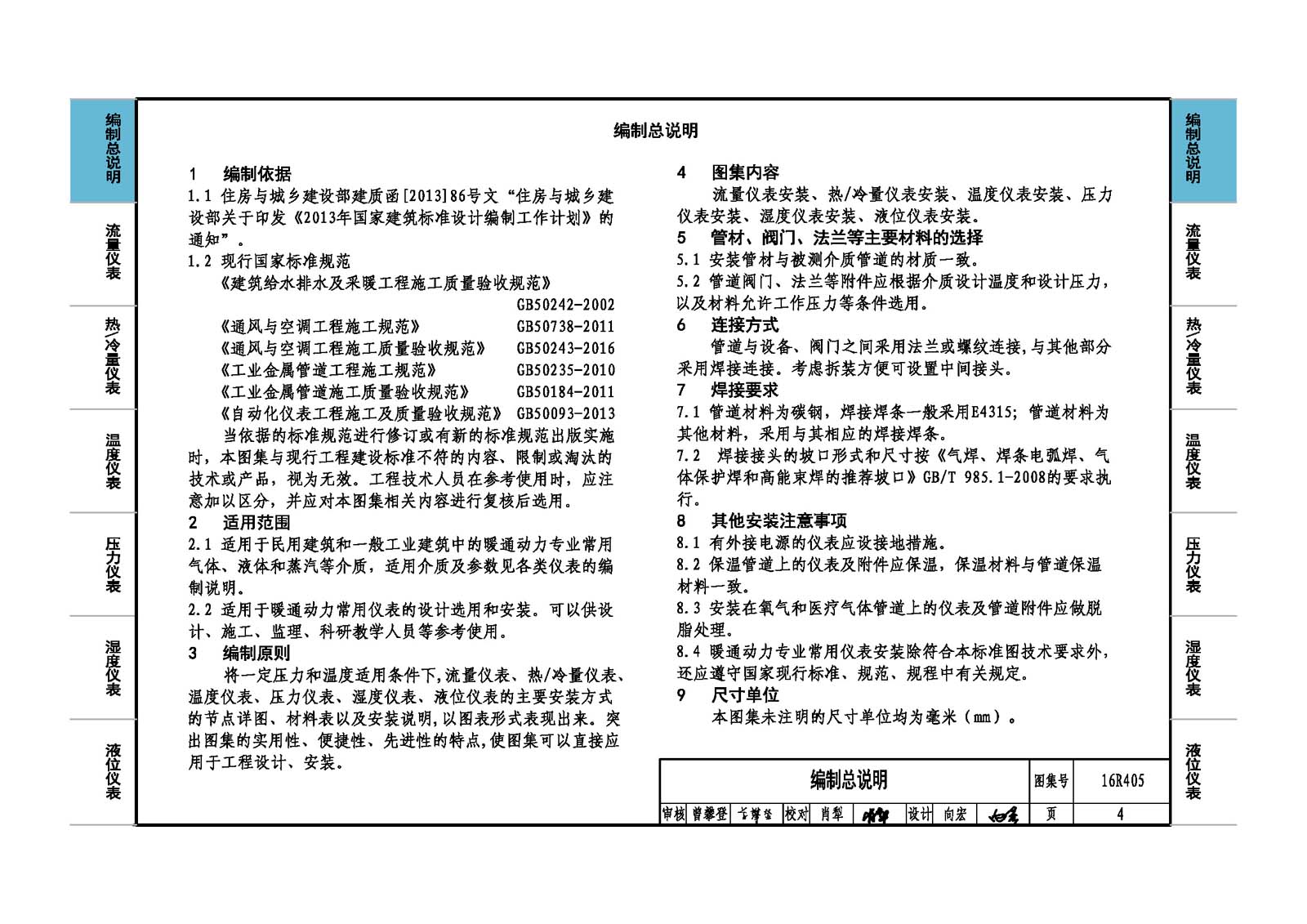

| 編制總說明 | 4 |
| 流量儀表 | |
| 流量儀表編制說明 | 5 |

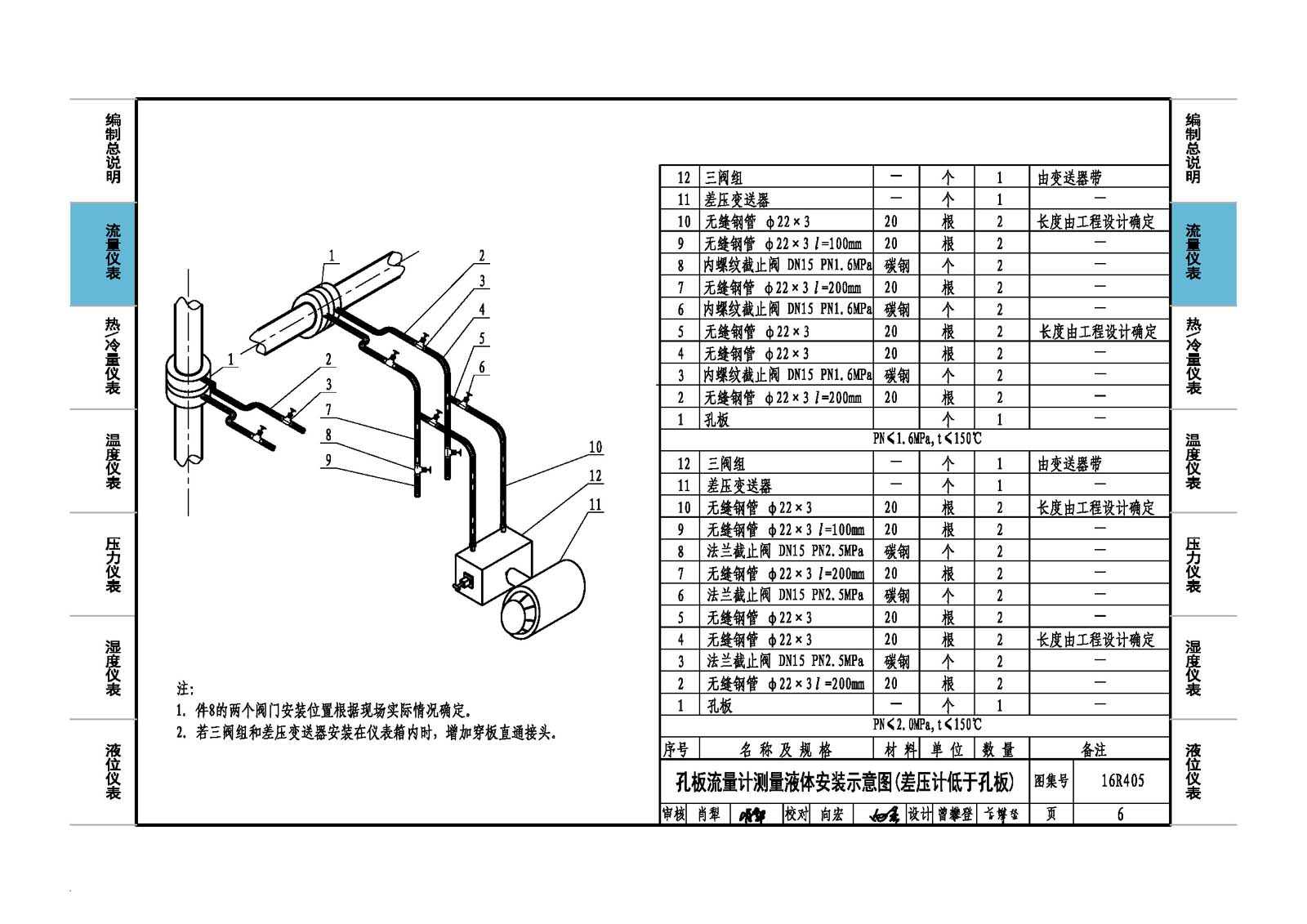

| 孔板流量計測量液體安裝示意圖(差壓計低于孔板) | 6 |
| 孔板流量計測量液體安裝示意圖(差壓計高于孔板) | 7 |
| 孔板流量計測量氣體安裝示意圖(差壓計低于孔板) | 8 |
| 孔板流量計測量氣體安裝示意圖(差壓計高于孔板) | 9 |
| 孔板流量計測量蒸汽安裝示意圖(差壓計低于孔板) | 10 |
| 孔板流量計測量蒸汽安裝示意圖(差壓計高于孔板) | 11 |
| 彎管流量計(C型)垂直管道上安裝圖 | 12 |
| 彎管流量計(C型)水平管道上安裝圖 | 13 |
| 彎管流量計(V型)垂直管道上安裝圖 | 14 |
| 彎管流量計(V型)水平管道上安裝圖 | 15 |
| 彎管流量計(C型)垂直管道上安裝圖(蒸汽) | 16 |
| 彎管流量計(C型)水平管道上安裝圖(蒸汽) | 17 |
| 彎管流量計(V型)垂直管道上安裝圖(蒸汽) | 18 |
| 彎管流量計(V型)水平管道上安裝圖(蒸汽) | 19 |
| 超聲波流量計水平管道上安裝圖 | 20 |
| 電磁流量計水平管道上安裝圖 | 21 |
| 渦街流量計水平管道上安裝圖 | 22 |
| 渦輪流量計水平管道上安裝圖 | 23 |
| 熱/冷量儀表 | |
| 熱/冷量儀表編制說明 | 24 |

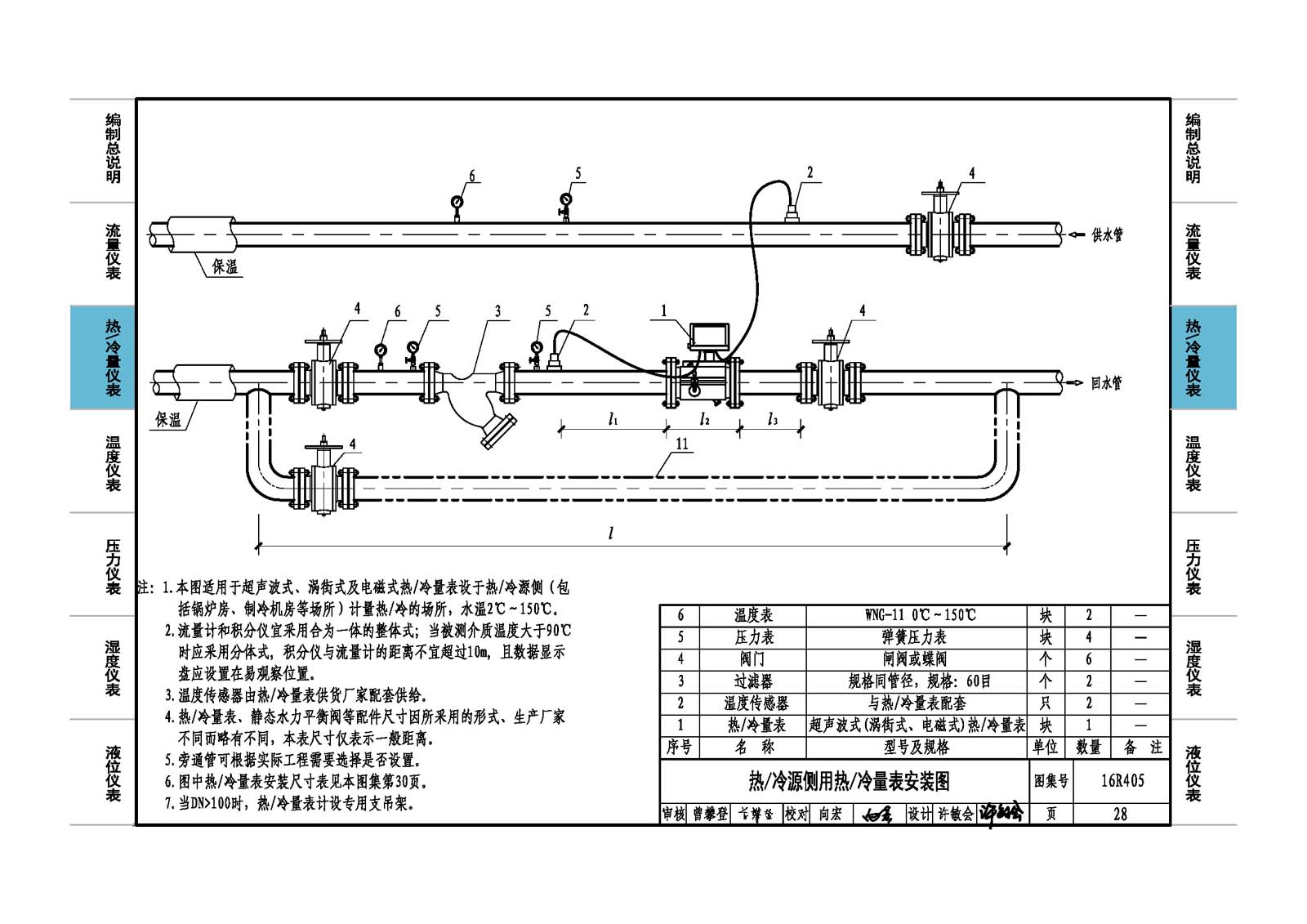

| 熱/冷源側用熱/冷量表安裝圖 | 28 |
| 樓棟用熱/冷量表安裝圖 | 29 |
| 樓棟(熱/冷源)用熱/冷量表安裝尺寸 | 30 |
| 戶用熱/冷量表(兩戶共用立管)安裝圖 | 31 |
| 戶用熱量表(多戶共用立管)安裝圖 | 32 |
| 戶用熱/冷量表(多戶共用立管)安裝圖 | 33 |
| 蒸汽熱量表安裝圖 | 34 |
| 溫度儀表 | |
| 溫度儀表編制說明 | 35 |
| 內標式玻璃液體溫度計在容器設備上安裝圖 | 37 |
| 內標式玻璃液體溫度計在水平管道上安裝圖 | 38 |
| 內標式玻璃液體溫度計在小管道及90°彎頭上安裝圖 | 39 |
| 內標式玻璃液體溫度計在鋁(銅)管道、設備上安裝圖 | 40 |

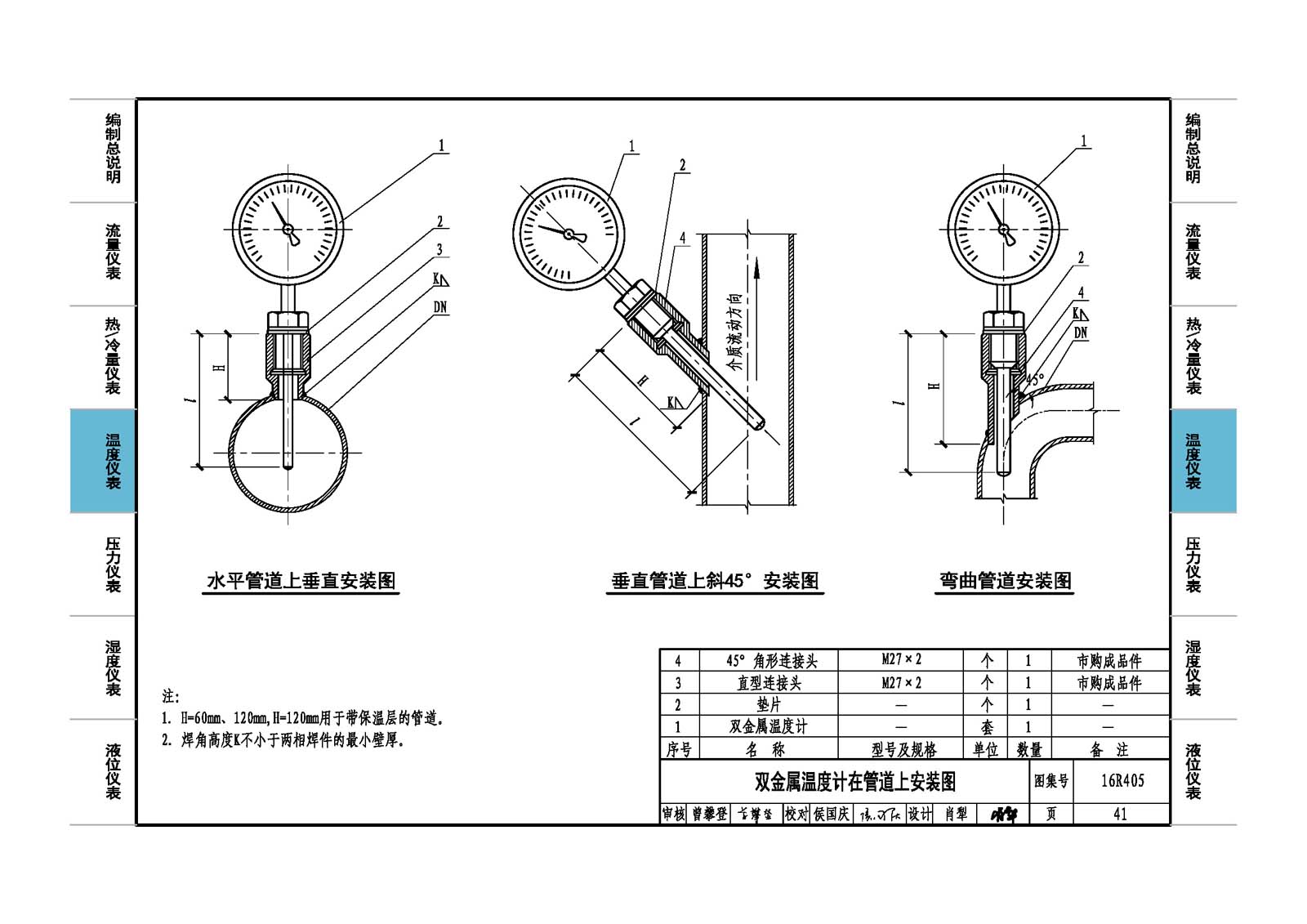

| 雙金屬溫度計在管道上安裝圖 | 41 |
| 螺紋連接熱電偶、熱電阻在管道上安裝圖 | 42 |
| 熱電偶、熱電阻在鋁(銅)管道、設備上安裝圖 | 43 |
| 法蘭連接熱電偶、熱電阻在容器設備上安裝圖 | 44 |
| 溫度計在圓形風管上安裝圖 | 45 |
| 溫度計在矩形風管上安裝圖 | 46 |
| 壓力儀表 | |
| 壓力儀表編制說明 | 47 |
| 帶冷凝圈壓力儀表安裝圖(一) | 48 |
| 帶冷凝圈壓力儀表安裝圖(二) | 49 |
| 帶冷凝彎壓力儀表安裝圖(一) | 50 |
| 帶冷凝彎壓力儀表安裝圖(二) | 51 |
| 壓力儀表安裝圖(一) | 52 |
| 壓力儀表安裝圖(二) | 53 |
| 壓力儀表安裝圖(三) | 54 |
| 壓力儀表安裝圖(四) | 55 |

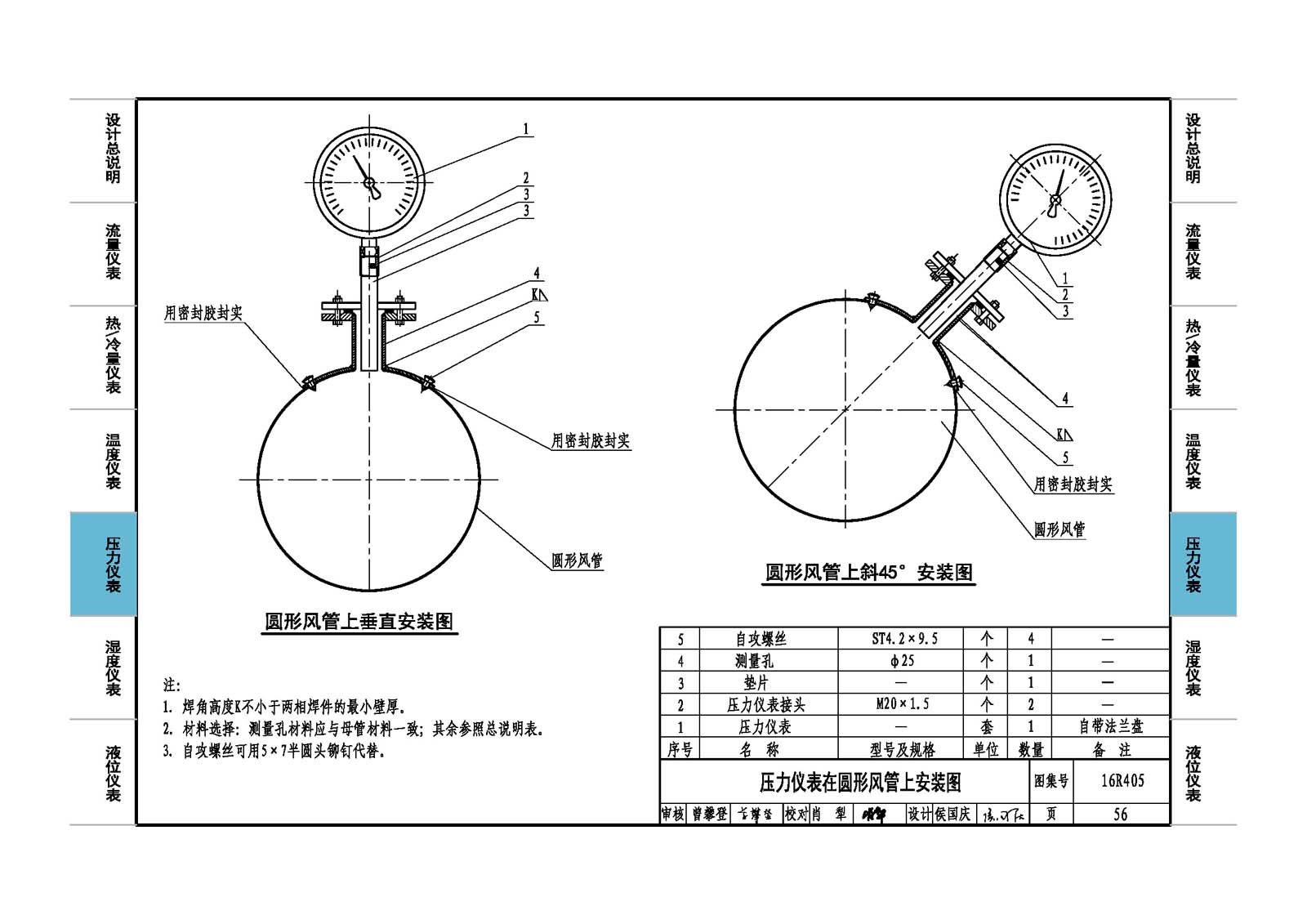

| 壓力儀表在圓形風管上安裝圖 | 56 |
| 壓力儀表在矩形風管上安裝圖 | 57 |
| 濕度儀表 | |
| 濕度儀表編制說明 | 58 |
| 測量孔90°型 | 60 |
| 測量孔90°型安裝 | 61 |
| 測量孔45°型 | 62 |
| 矩形風管上測量孔45°型安裝 | 63 |
| 圓形風管上測量孔45°型安裝 | 64 |
| 螺紋固定式濕度計在矩形風管上90°安裝圖 | 65 |
| 螺紋固定式濕度計在圓形風管上90°安裝圖 | 66 |
| 螺紋固定式濕度計在矩形風管上45°安裝圖 | 67 |
| 螺紋固定式濕度計在水平圓形風管上45°安裝圖 | 68 |
| 螺紋固定式濕度計在垂直圓形風管上45°安裝圖 | 69 |
| 活動法蘭固定式濕度計在矩形風管上90°安裝圖 | 70 |
| 活動法蘭固定式濕度計在圓形風管上90°安裝圖 | 71 |
| 活動法蘭固定式濕度計在矩形風管上45°安裝圖 | 72 |
| 活動法蘭固定式濕度計在水平圓形風管上45°安裝圖 | 73 |
| 活動法蘭固定式濕度計在垂直圓形風管上45°安裝圖 | 74 |
| 直插式濕度計在矩形風管上安裝圖 | 75 |
| 直插式濕度計在圓形風管上安裝圖 | 76 |
| 干濕球濕度計示意圖 | 77 |
| 液位儀表 | |
| 液位儀表編制說明 | 78 |

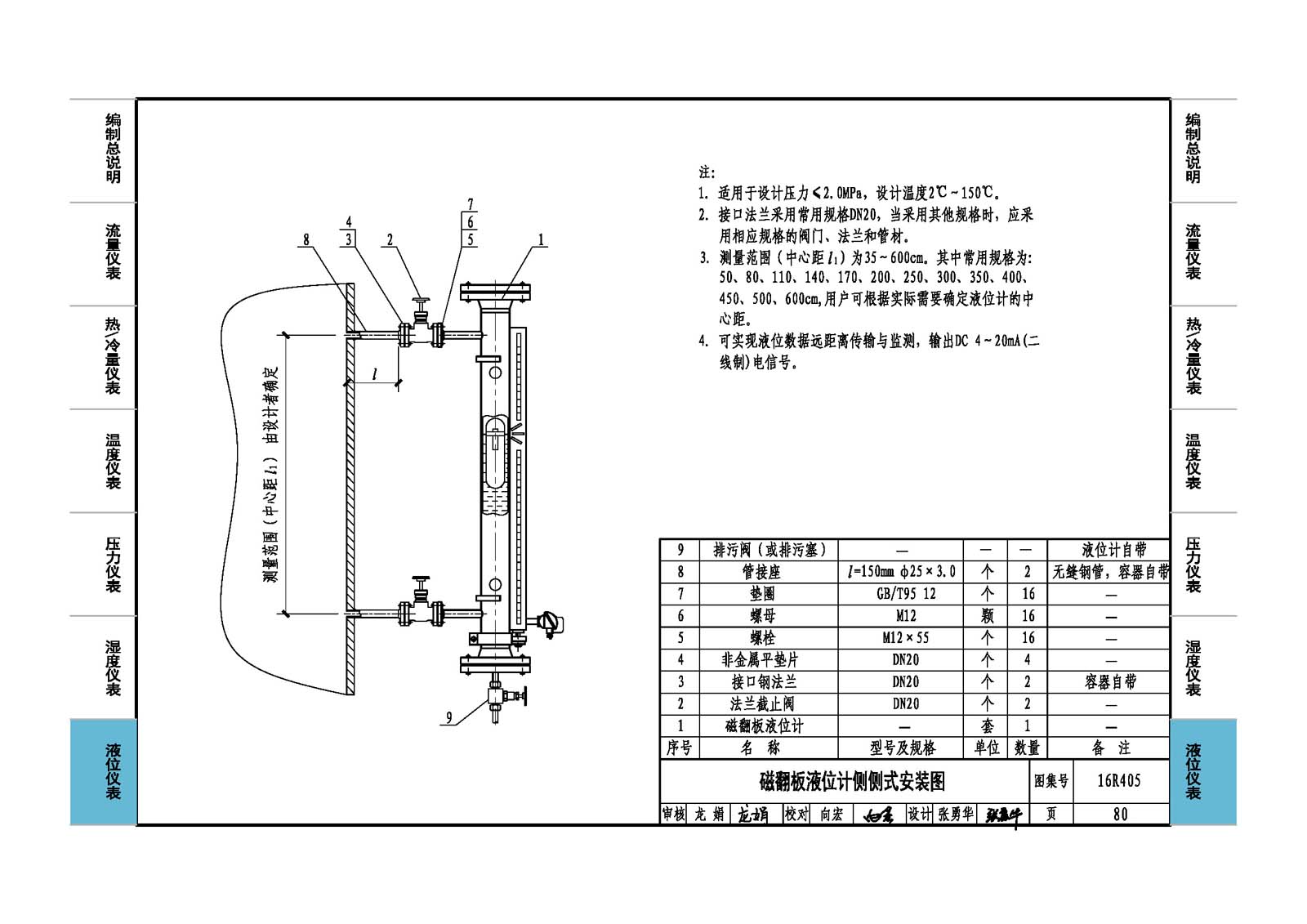

| 磁翻板液位計側側式安裝圖 | 80 |
| 磁翻板液位計側底式安裝圖 | 81 |
| 磁翻板液位計頂?shù)资胶晚攤?cè)式安裝圖 | 82 |
| 磁翻板液位計(有套管)容器頂部法蘭安裝圖 | 83 |
| 磁翻板液位計(無套管)容器頂部法蘭安裝圖 | 84 |
| 浮子液位計法蘭連接安裝圖 | 85 |
| 超聲波液位計有蓋容器法蘭安裝圖 | 86 |
| 超聲波液位計容器頂部支架安裝圖 | 87 |
| 超聲波液位計池壁支架安裝圖 | 88 |
| 桿式電容式液位計螺紋連接安裝圖 | 89 |
| 桿式電容式液位計法蘭連接安裝圖 | 90 |
| 纜式電容式液位計螺紋安裝圖 | 91 |
| 板(管)式液位計法蘭連接安裝圖 | 92 |
| 板(管)式液位計螺紋連接安裝圖 | 93 |
| 外浮筒液位變送器側側式安裝圖 | 94 |
| 外浮筒液位變送器側底式安裝圖 | 95 |
| 外浮筒液位變送器頂?shù)资胶晚攤?cè)式安裝圖 | 96 |
| 內浮筒液位變送器容器頂部安裝圖 | 97 |
