16G362：鋼筋混凝土結構預埋件
- 圖集編號
- 16G362
- 圖集名稱
- 鋼筋混凝土結構預埋件
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 中國中元國際工程有限公司
內容簡介
本圖集適用于非地震區及設防烈度≤8度或9度Ⅰ、Ⅱ類場地地震區的普通鋼筋混凝土或預應力混凝土結構中的預埋件。圖集由總說明、預埋件選用、預埋件詳圖、附錄四部分組成。本圖集根據預埋件不同受力情況、錨筋型式和使用部位分為六類：軸心受拉預埋件、受剪預埋件、拉彎剪預埋件、壓彎剪預埋件、構造預埋件、吊筋預埋件等。圖集選用時只需先按照受力情況及使用部位，從總說明預埋件分類號表中查得相應預埋件的分類號，再從各類預埋件選用表中選出預埋件具體編號，即可查得預埋件錨板厚度、尺寸、錨筋直徑，直接使用。
備注
替代04G362
目錄
| 目錄 | 1 |
|---|---|

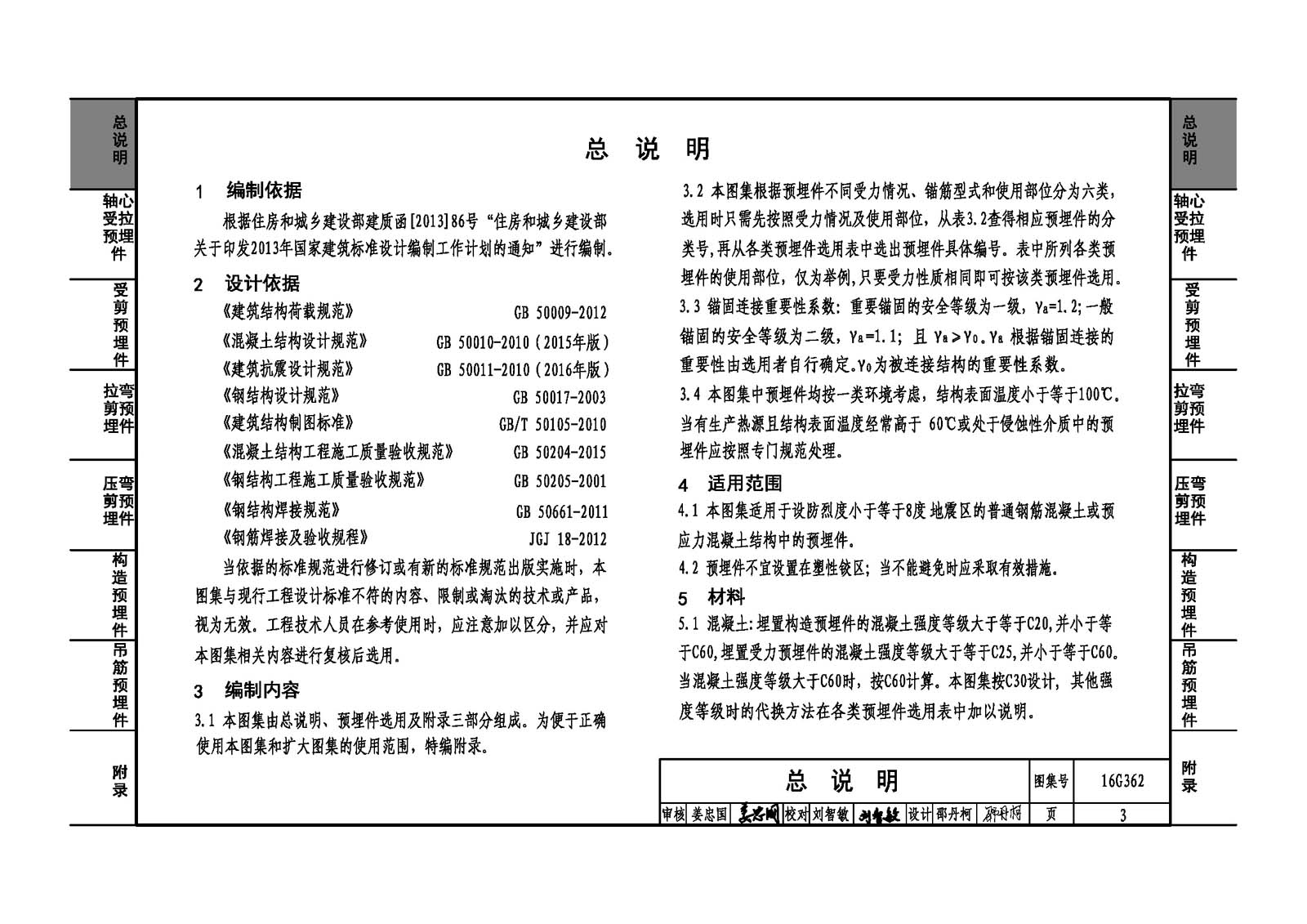

| 總說明 | 3 |
| 軸心受拉預埋件 | |
| 軸心受拉預埋件說明 | 8 |
| 軸心受拉預埋件選用表 | 10 |
| 軸心受拉預埋件選用表 (柱與吊車梁上翼緣連接) | 12 |
| 受剪預埋件 | |
| 受剪預埋件說明 | 13 |
| 受剪預埋件選用表(直錨筋) | 15 |
| 受剪預埋件選用表(直錨筋與彎折錨筋) | 16 |
| 受剪預埋件選用表(直錨筋與抗剪鋼板) | 17 |
| 拉彎剪預埋件 | |
| 拉彎剪預埋件說明 | 18 |
| 拉彎預埋件選用表 | 24 |
| 彎剪預埋件選用表(連接下承式鋼牛腿) | 26 |
| 彎剪預埋件選用表(連接上承式鋼牛腿) | 28 |
| 拉剪、拉彎剪預埋件選用表(連接下承式鋼牛腿) | 30 |

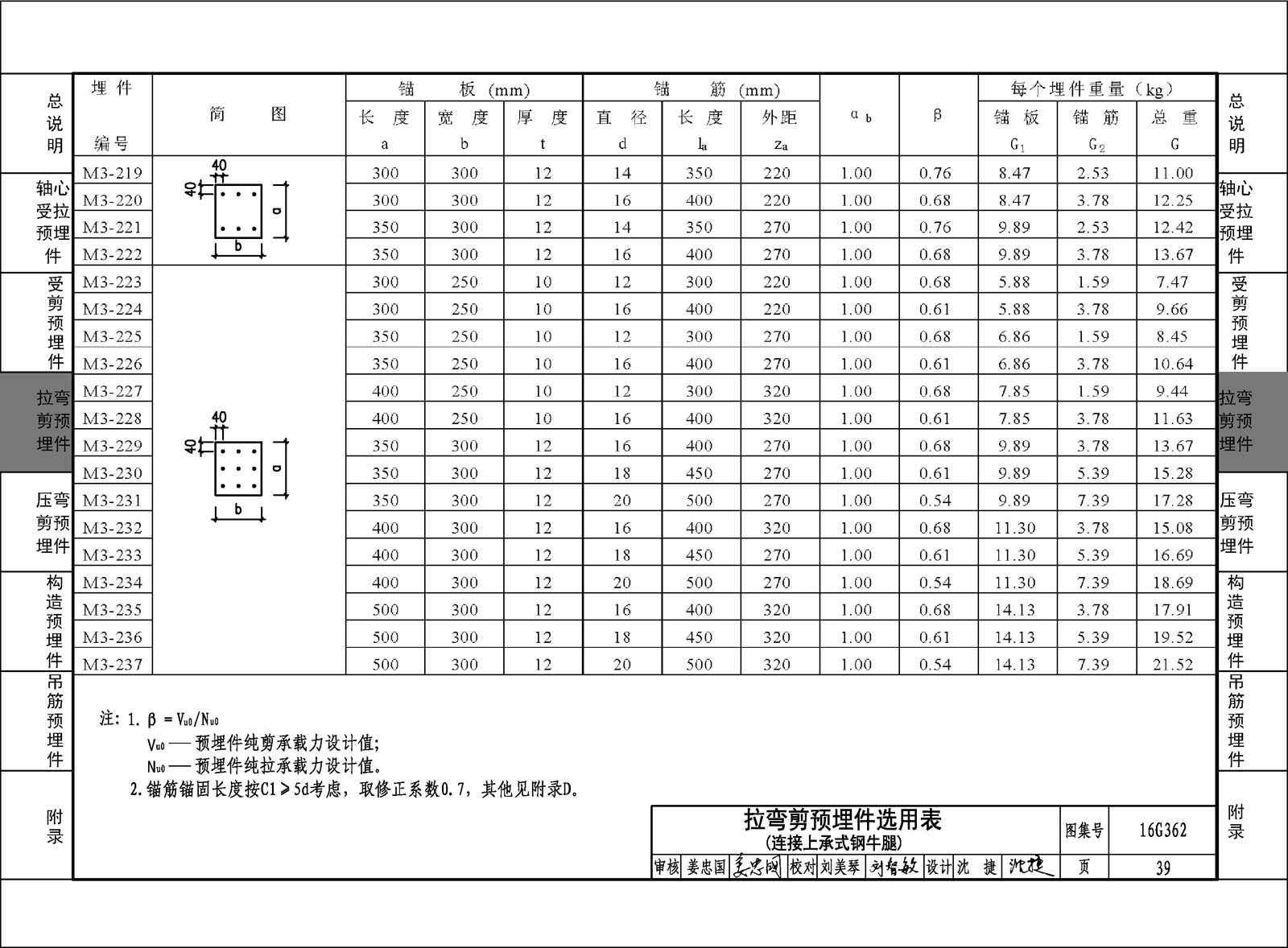

| 拉彎剪預埋件選用表(連接上承式鋼牛腿) | 36 |
| 拉彎剪預埋件選用表(柱間支撐錨筋預埋件) | 42 |
| 拉彎剪預埋件選用表(柱間支撐角鋼錨筋預埋件) | 44 |
| 壓彎剪預埋件 | |
| 壓彎剪預埋件說明 | 48 |
| 壓彎剪預埋件承載力調整系數表 | 54 |
| 壓剪無抗剪鋼板預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 60 |
| 壓剪帶抗剪鋼板預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 63 |
| 壓剪無抗剪鋼板(抗震設防)預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 66 |
| 壓剪帶抗剪鋼板(抗震設防)預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 69 |
| 壓彎剪無抗剪鋼板預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 72 |
| 壓彎剪帶抗剪鋼板預垣件選用表(柱頂、柱肩、混凝土牛腿面) | 81 |
| 壓彎剪無抗剪鋼板(抗震設防)預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 90 |
| 壓彎剪帶抗剪鋼板(抗震設防)預埋件選用表(柱頂、柱肩、混凝土牛腿面) | 96 |
| 構造預埋件 | |

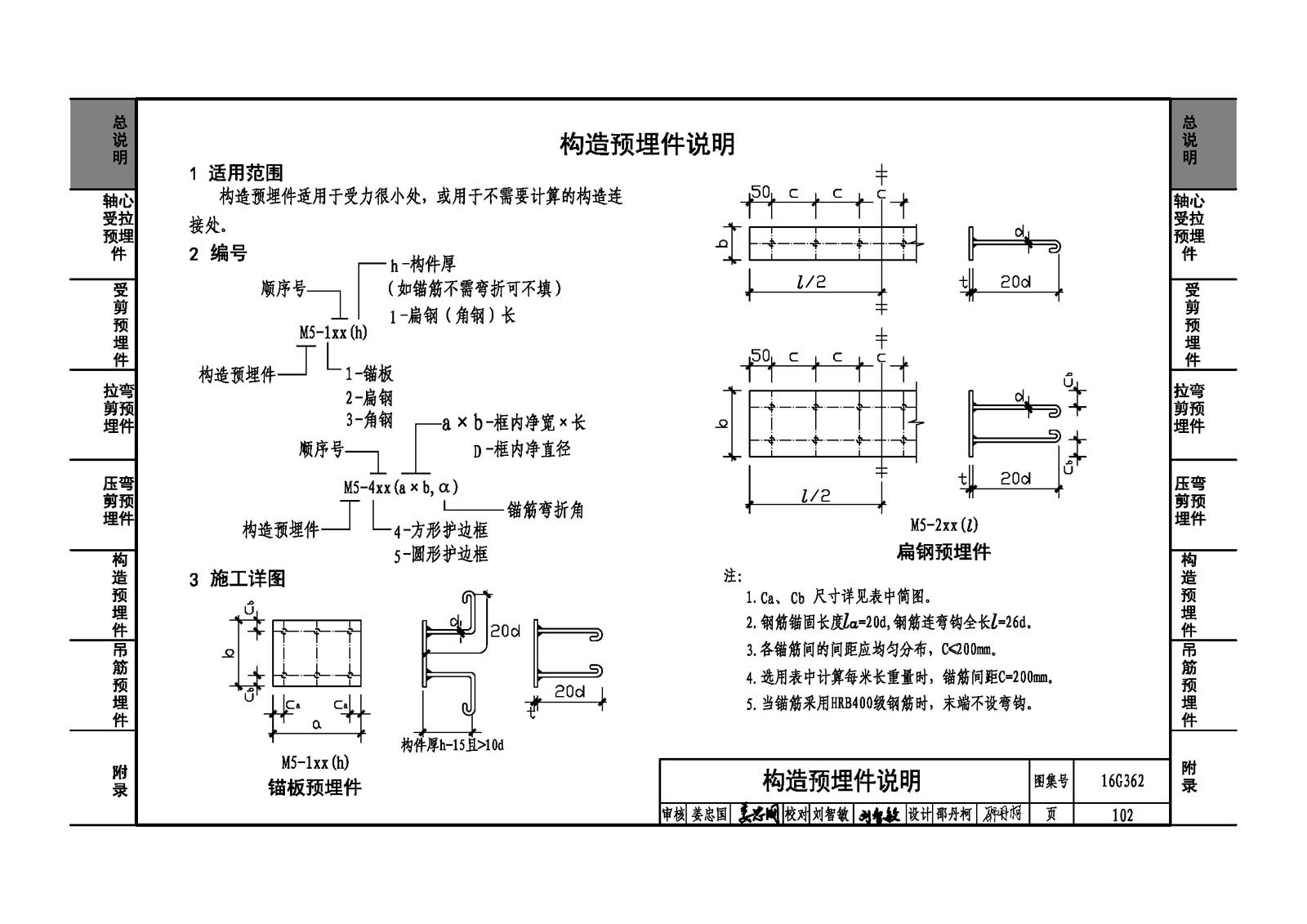

| 構造預埋件說明 | 102 |
| 構造預埋件選用表(錨板) | 104 |
| 構造預埋件選用表(扁鋼) | 106 |
| 構造預埋件選用表(角鋼、護邊框) | 107 |
| 吊筋預埋件 | |
| 吊筋預埋件說明及選用表 | 108 |
| 附錄 | |
| 附錄A 設計注意事項 | 110 |
| 附錄B 選用注意事項 | 112 |
| 附錄C 施工注意事項；附錄D 構造要求 | 113 |
| 附錄D 構造要求 | 114 |
| 附錄E 錨筋錨固長度不足時的措施 | 116 |
| 附錄F 受剪錨筋至構件邊緣尺寸不足時的措施 | 118 |
| 附錄G 計算公式 | 119 |
樣張
