本圖集為修編圖集,替代07K505《潔凈手術部和醫用氣體設計與安裝》中醫用氣體部分,不包含潔凈手術部的設計與安裝。本圖集適用于新建、改建、擴建的綜合醫院、??漆t(yī)院、社區醫院等醫療衛生機構的集中式醫用氣體系統,也適用于新建、改建、擴建的養老建筑。當其他項目的氣體介質和參數與本圖集一致時也可參考本圖集的有關內容。
主要內容包括目錄、編制說明、相關術語、設計技術原則與要點、醫用氣體站房設計實例、醫用氣體末端應用示例、醫用氣體設計與施工說明、附錄等8個部分。

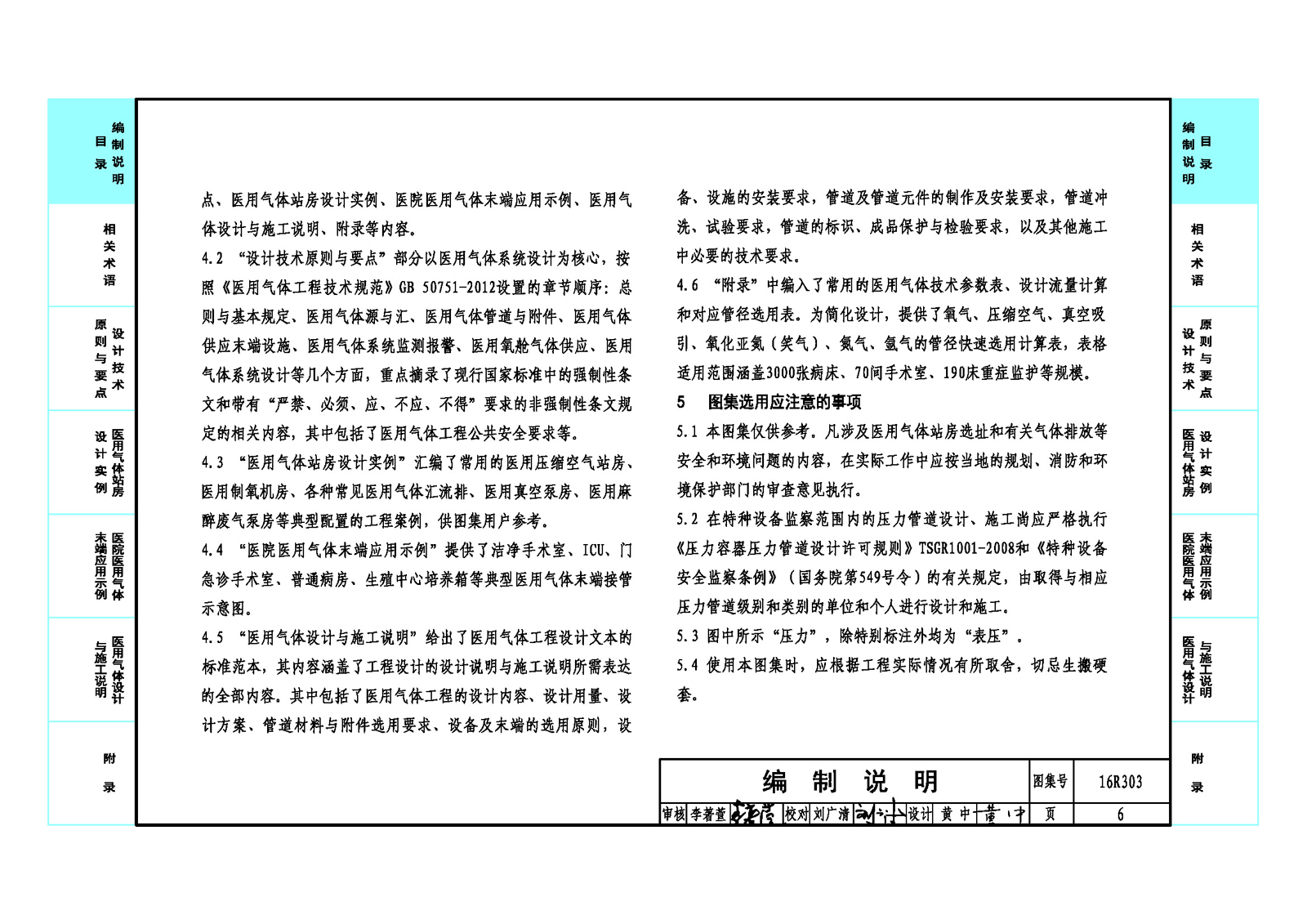

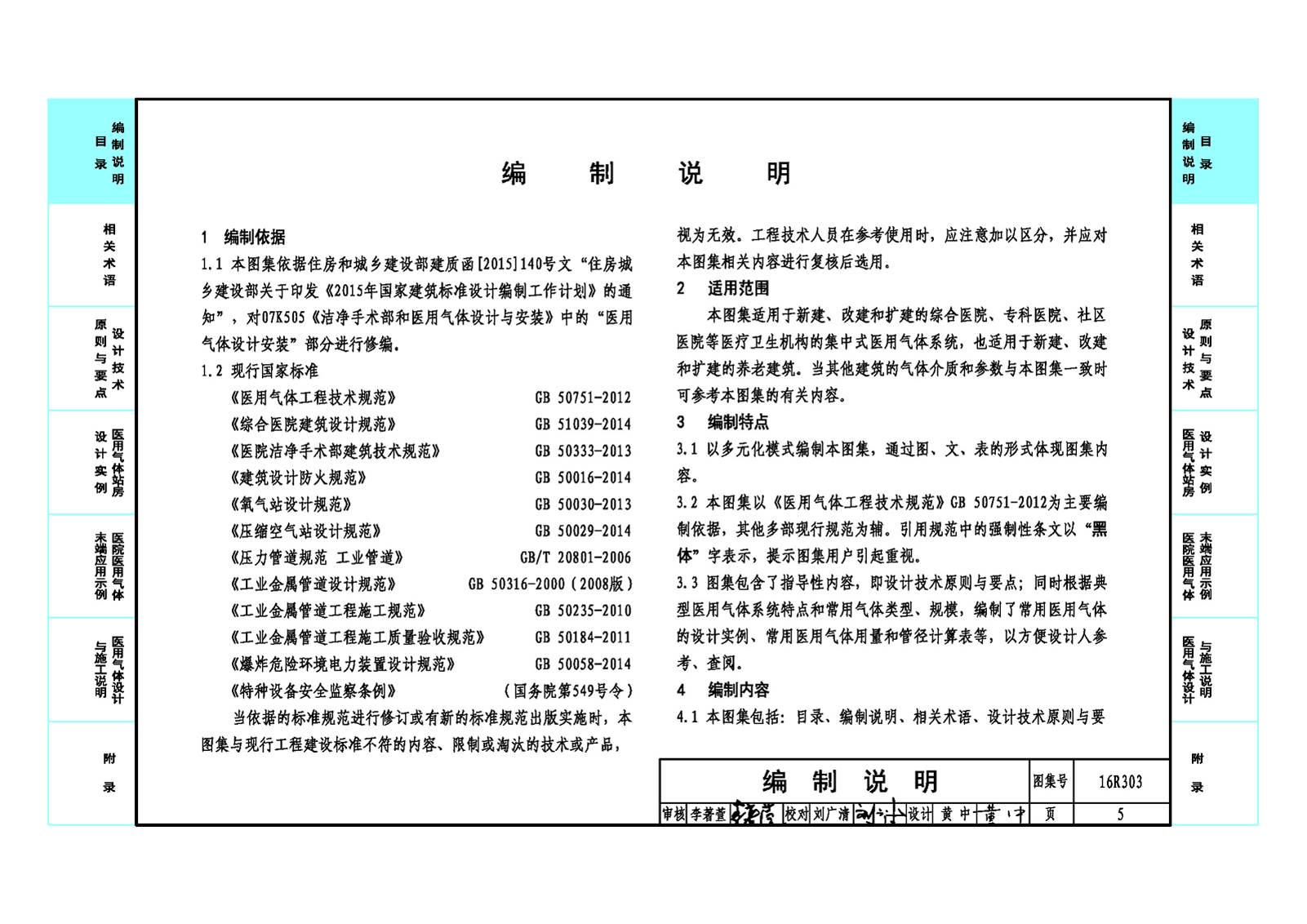

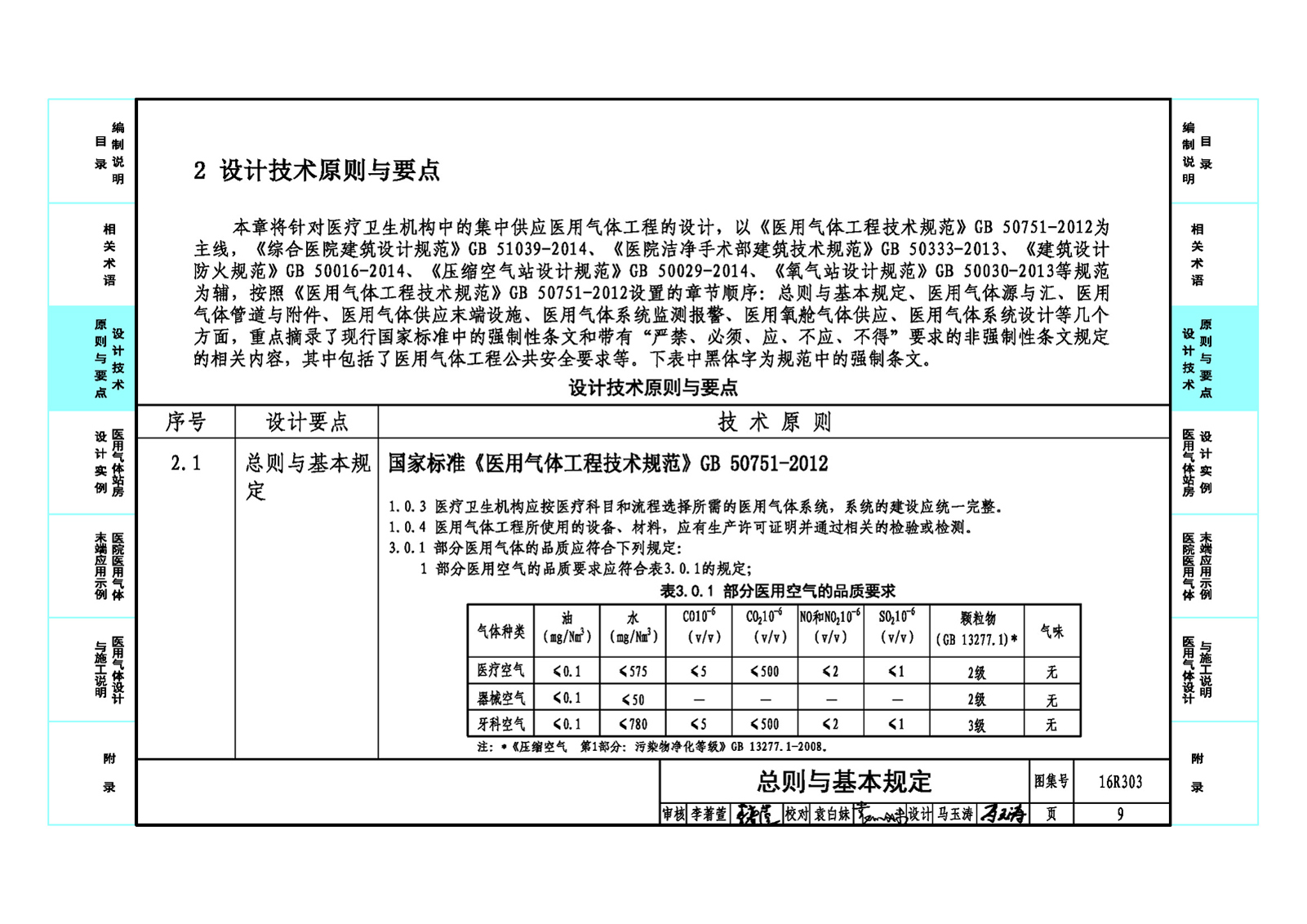

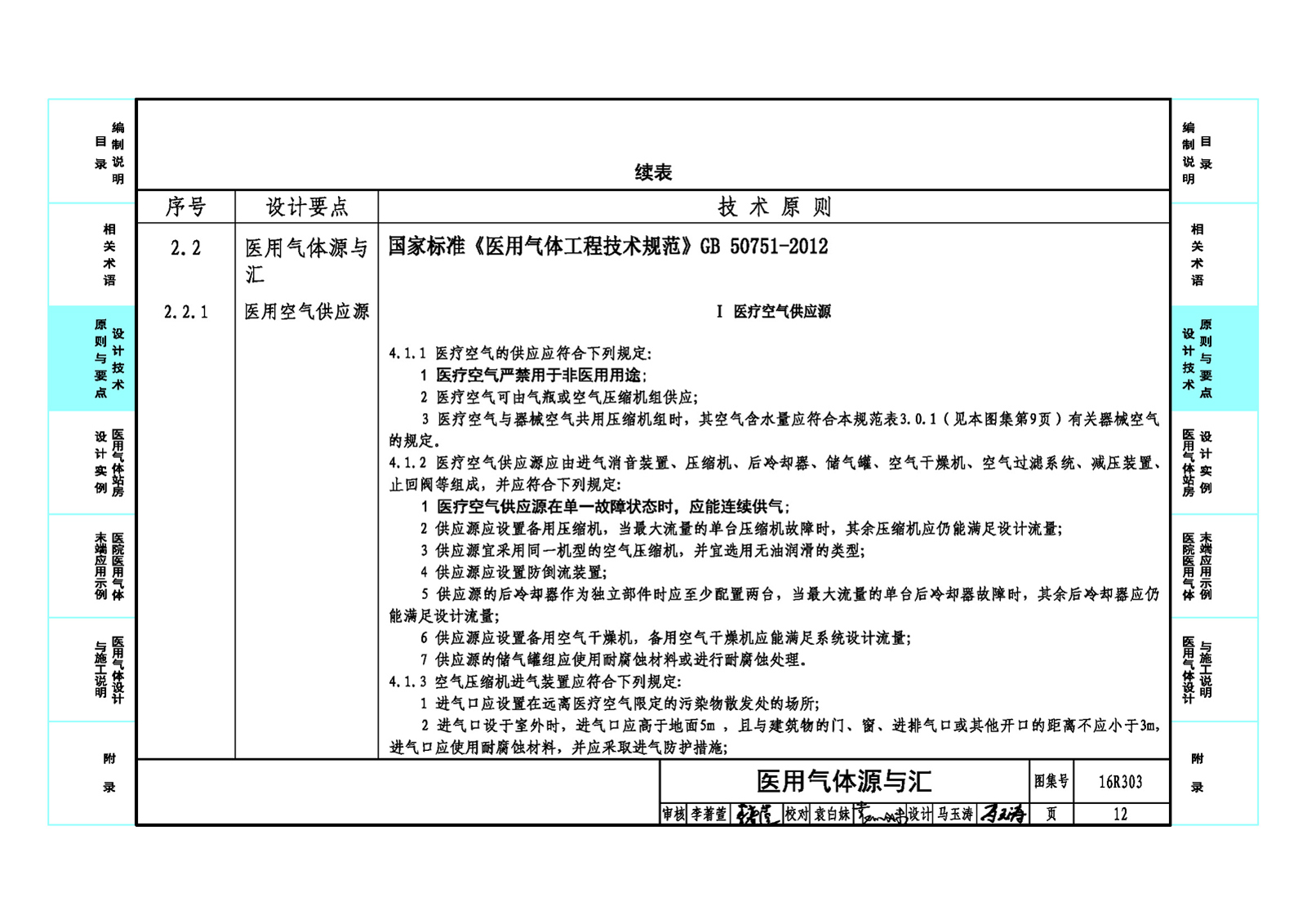

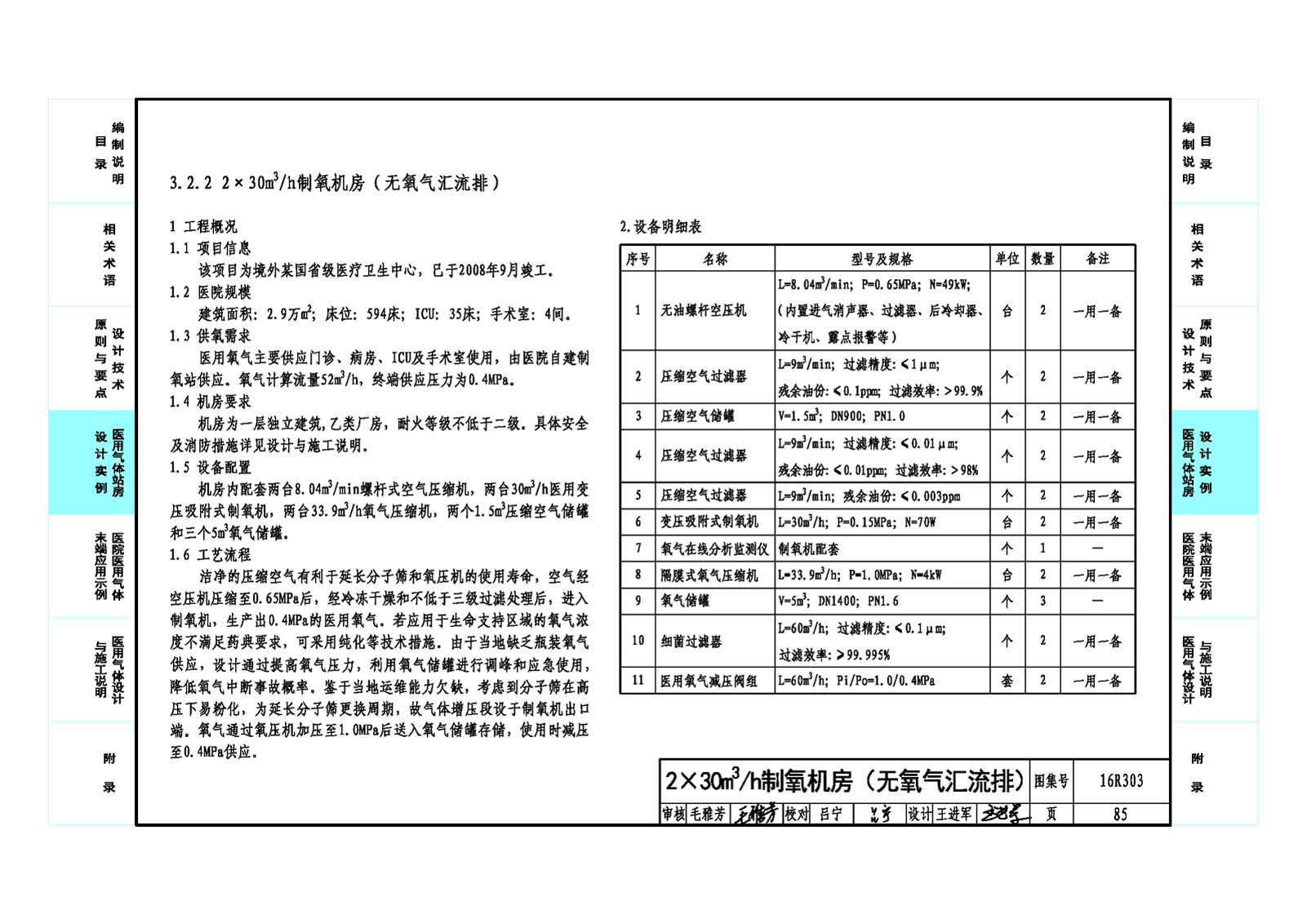

目錄 | 1 |
---|---|
編制說明 | 5 |
1 相關術語 | 7 |
2 設計技術原則與要點 | 9 |
總則與基本規定 | 9 |
醫用氣體源與匯 | 12 |
醫用氣體管道與附件 | 26 |
醫用氣體供應末端設施 | 38 |
醫用氣體系統監測報警 | 41 |
醫用氧艙氣體供應 | 45 |
醫用氣體系統設計 | 46 |
醫用氣體工程公共安全要求 | 48 |
3 醫用氣體站房設計實例 | 57 |
3.1 醫用壓縮空氣站房設計實例 | 57 |
3.1.1 2x2.1m3/min壓縮空氣站 | |
2x2.1m3/min壓縮空氣站 | 57 |
2x2.1m3/min壓縮空氣站工藝系統圖 | 58 |
2x2.1m3/min壓縮空氣站管道及設備平面圖 | 59 |
2x2.1m3/min壓縮空氣站剖面圖 | 60 |
2x2.1m3/min壓縮空氣站控制框圖 | 61 |
3.1.2 2x4.27m3/min壓縮空氣站 | |
2x4.27m3/min壓縮空氣站 | 62 |
2x4.27m3/min壓縮空氣站工藝系統圖 | 63 |
2x4.27m3/min壓縮空氣站管道及設備平面圖 | 64 |
2x4.27m3/min壓縮空氣站剖面圖 | 65 |
2x4.27m3/min壓縮空氣站控制框圖 | 66 |
3.1.3 3x6.2~9.0m3/min 壓縮空氣站 | |
3x6.2~9.0m3/min壓縮空氣站 | 67 |
3x6.2~9.0m3/min壓縮空氣站工藝系統圖 | 68 |
3x6.2~9.0m3/min壓縮空氣站管道平面圖 | 69 |
3x6.2~9.0m3/min壓縮空氣站設備平面圖 | 70 |
3x6.2~9.0m3/min壓縮空氣站剖面圖 | 71 |
3x6.2~9.0m3/min壓縮空氣站控制框圖 | 72 |
3.1.4 一體式壓縮空氣站 | |
一體式壓縮空氣站 | 73 |
一體式壓縮空氣站工藝系統圖 | 74 |
一體式壓縮空氣站管道及設備平剖面圖 | 75 |
一體式壓縮空氣站控制框圖 | 76 |
3.1.5 1x0.2m3/min壓縮空氣站 | |
1x0.2m3/min壓縮空氣站 | 77 |
1x0.2m3/min壓縮空氣站工藝系統圖 | |
1x0.2m3/min壓縮空氣站管道及設備平面圖 | 78 |
1x0.2m3/min壓縮空氣站剖面圖 | 79 |
3.2 醫用制氧機房設計實例 | 80 |
3.2.1 2x40m3/h制氧機房 | |
2x40m3/h制氧機房 | 80 |
2x40m3/h制氧機房工藝系統圖 | 81 |
2x40m3/h制氧機房設備平面圖 | 82 |
2x40m3/h制氧機房管道平面圖 | 83 |
2x40m3/h制氧機房剖面圖 | 84 |
3.2.2 2x30m3/h制氧機房(無氧氣匯流排) | |
2x30m3/h制氧機房(無氧氣匯流排) | 85 |

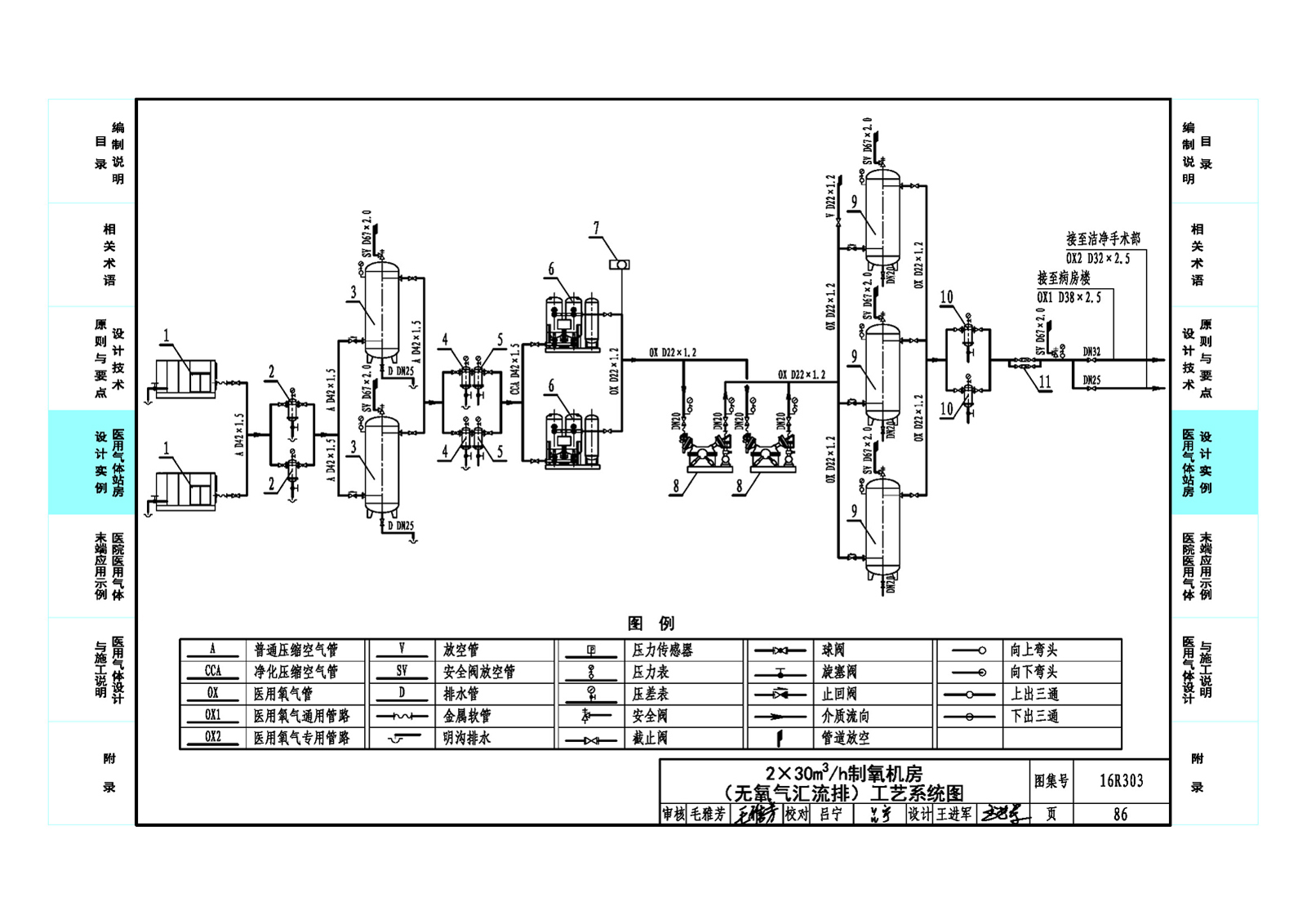

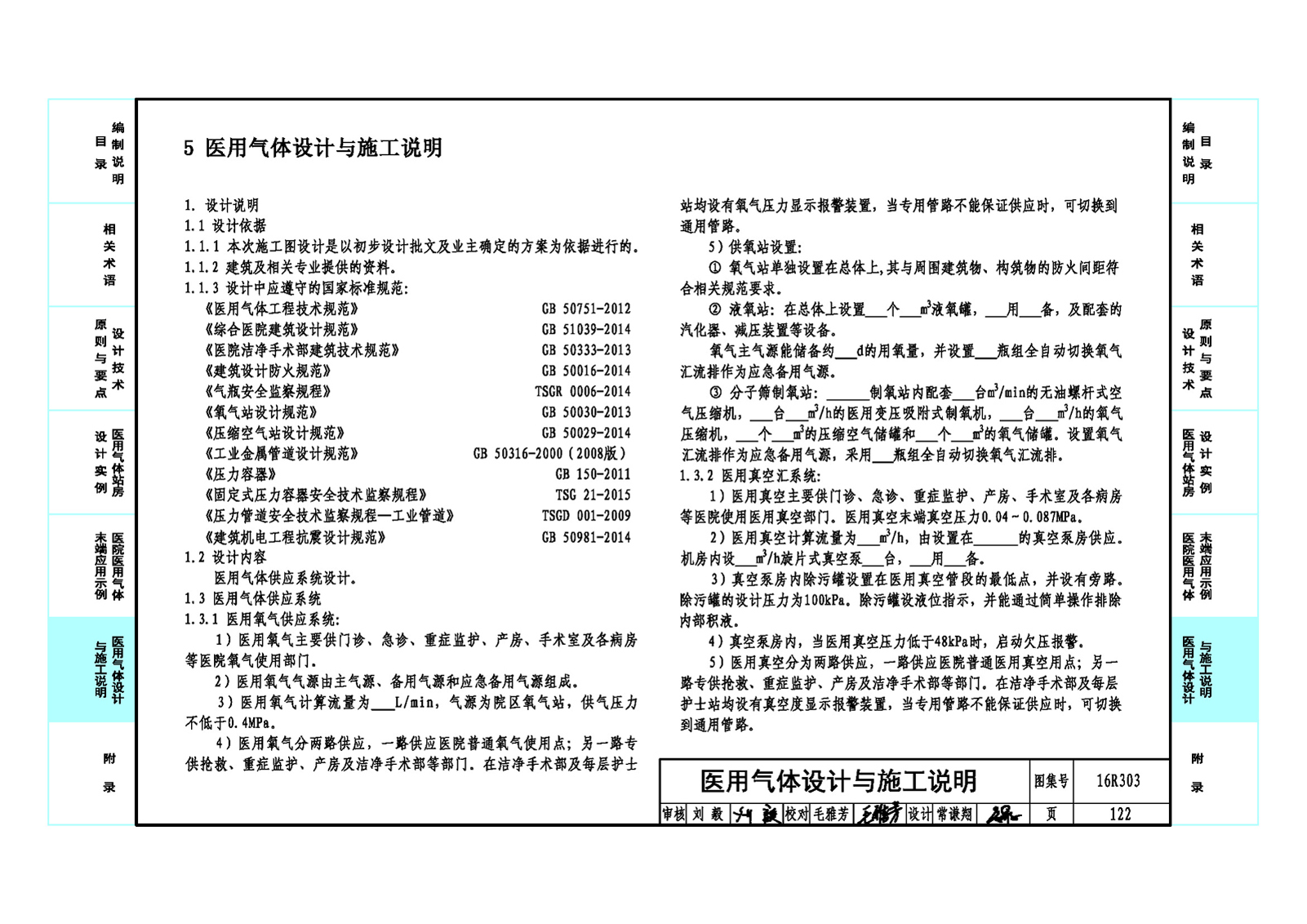

2x30m3/h制氧機房(無氧氣匯流排)工藝系統圖 | 86 |
2x30m3/h制氧機房(無氧氣匯流排)設備平面圖 | 87 |
2x30m3/h制氧機房(無氧氣匯流排)管道平面圖 | 88 |
2x30m3/h制氧機房(無氧氣匯流排)剖面圖 | 89 |
3.3 2x5m3液氧貯罐液氧站設計實例 | 90 |
2x5m3液氧貯罐液氧站 | 90 |
2x5m3液氧貯罐液氧站工藝系統圖 | 91 |
2x5m3液氧貯罐液氧站平面圖 | 92 |
2x5m3液氧貯罐液氧站剖面圖 | 93 |
3.4 10+10氧氣鋼瓶匯流排設計實例 | 94 |
10+10氧氣鋼瓶匯流排 | 94 |
10+10氧氣鋼瓶匯流排工藝系統圖 | 95 |
10+10氧氣鋼瓶匯流排平、剖面圖 | 96 |
3.5 氯氣、二氧化碳、氧化亞氮匯流排設計實例 | 97 |
氯氣、二氧化碳、氧化亞氮匯流排 | 97 |
氯氣、二氧化碳、氧化亞氮匯流排工藝系統圖 | 98 |
氮氣、二氧化暖、氧化亞氮匯流排平、剖面圖 | 99 |
3.6 醫用真空泵房設計實例 | 101 |
3.6.1 3x400m3/h真空泵房 | |
3x400m3/h真空泵房 | 101 |
3x400m3/h真空泵房工藝系統圖 | 102 |
3x400m3/h真空泵房設備平面圖 | 103 |
3x400m3/h真空泵房管道平面圖 | 104 |
3x400m3/h真空泵房剖面圖 | 105 |
3.6.2 醫用真空一體機機房 | |
醫用真空一體機機房 | 106 |
醫用真空一體機機房平、剖面圖 | 107 |
3.7 麻醉廢氣泵房設計實例 | 108 |
2x42m3/h麻醉廢氣泵房 | 108 |
2x42m3/h麻醉廢氣泵房工藝系統圖 | 109 |
2x42m3/h麻醉廢氣泵房平、剖面圖 | 110 |
4 醫院醫用氣體末端應用示例 | 111 |
潔凈手術室醫用氣體接管平面圖 | 111 |
潔凈手術室醫用氣體接管示意圖 | 112 |
ICU大廳醫用氣體接管平面圖 | 113 |
ICU單間醫用氣體接管平面圖 | 114 |
ICU床位醫用氣體接管示意圖 | 115 |
門急診手術室醫用氣體接管平面圖 | 116 |
門急診手術室醫用氣體接管示意圖 | 117 |
普通病房醫用氣體接管平面圖 | 118 |
普通病房醫用氣體接管示意圖 | 119 |
生殖中心培養箱醫用氣體接管平面圖 | 120 |
生殖中心培養箱醫用氣體接管示意圖 | 121 |
5 醫用氣體設計與施工說明 | 122 |
6 附錄 | 126 |
6.1 醫用氣體終端組件的設置要求 | 126 |
6.2 牙科、口腔外科醫用氣體的設置要求 | 127 |
6.3 醫用空氣、醫用真空與醫用氧氣 | |
流量計算參數 | 128 |
6.4 氮氣或器械空氣流量計算參數 | |
牙科空氣與真空計算參數 | 129 |
6.5 醫用氧化亞氮流量計算參數 | |
醫用氧化亞氮與醫用氧混合氣體流量計算參數 | 130 |
6.6 醫用二氧化破氣體計算參數 | |
麻醉或呼吸廢氣排放流量計算參數 | 131 |
6.7 醫用氣體用量與管徑計算表 | 132 |
氧氣用量與管徑計算表 | 132 |
壓縮空氣用量與管徑計算表 | 133 |
真空吸引用量與管徑計算表 | 134 |
氧化亞氯氣(笑氣)、二氧化碳氣、氮氣用量與管徑計算表 | 135 |
氫氣、手術室麻醉廢氣用量與管徑計算表及不同材質管道外徑和壁厚對照表 | 136 |
