16MR607：城市道路──節能環保型聚氯乙烯市政護欄
- 圖集編號
- 16MR607
- 圖集名稱
- 城市道路──節能環保型聚氯乙烯市政護欄
- 定價
- 41.00 元
- 開本
- 16 開
- 主編單位
- 上海市政工程設計研究總院（集團）有限公司
內容簡介
本圖集適用于新建或改建城市道路護欄設施的設計。可用于道路、綠地、居住區和庭院等場所。主要內容包括聚氯乙烯復合材料市政護欄以復合高分子材料聚氯乙烯塑料作為抗老化裝飾層，內部填充改性淤泥，經擠塑制成的隔離設施。主要包括市政人行護欄、分隔護欄。各類護欄主要內容有：使用范圍、護欄布置圖、構件大樣圖、連接件大樣圖、工程量表等。圖集內容可供設計單位直接選用，材料制作單位按圖制造，施工單位照圖施工及安裝。
目錄
| 目錄 | 1 |
|---|---|

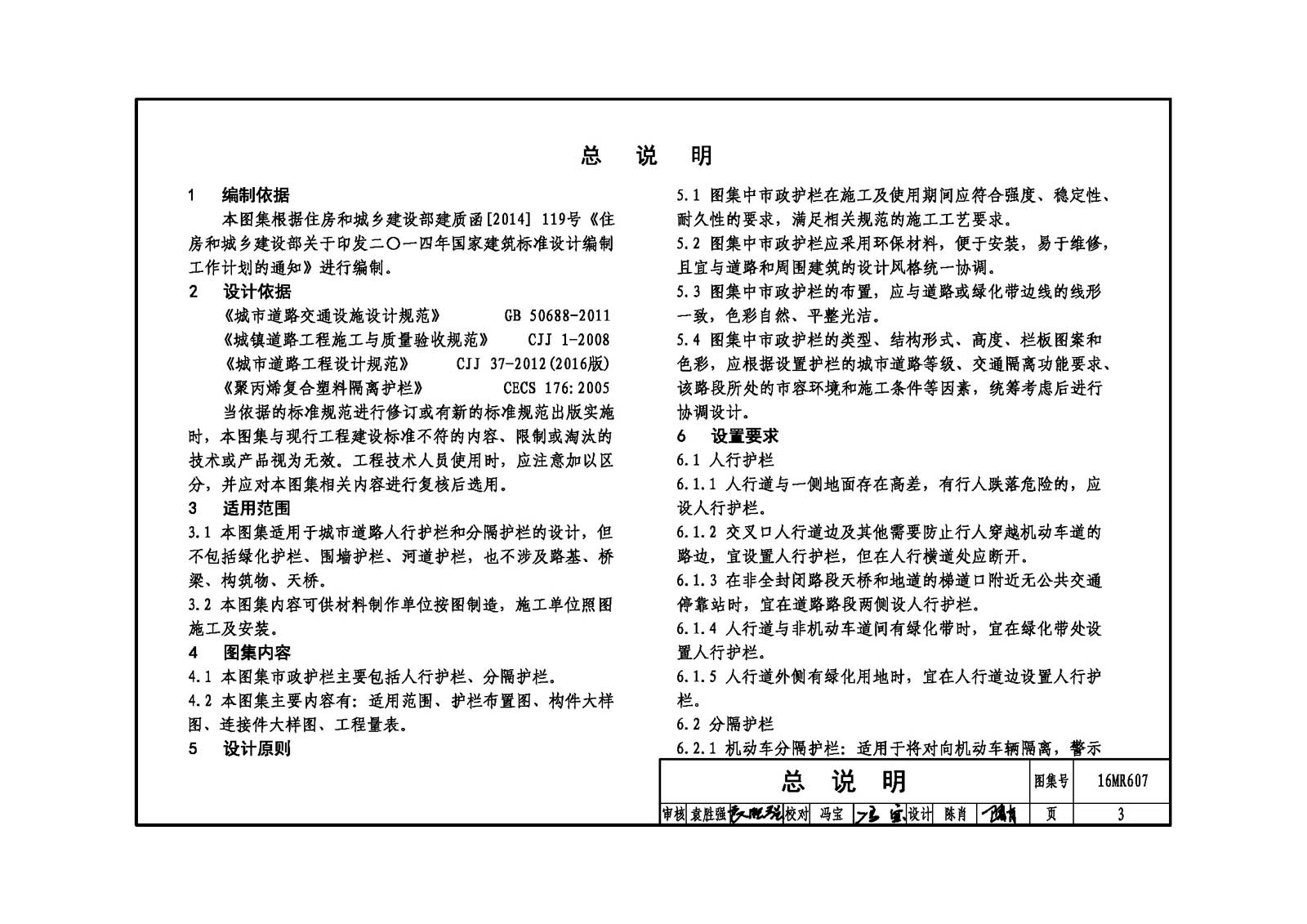

| 總說明 | 3 |
| 1 人行護欄 | |

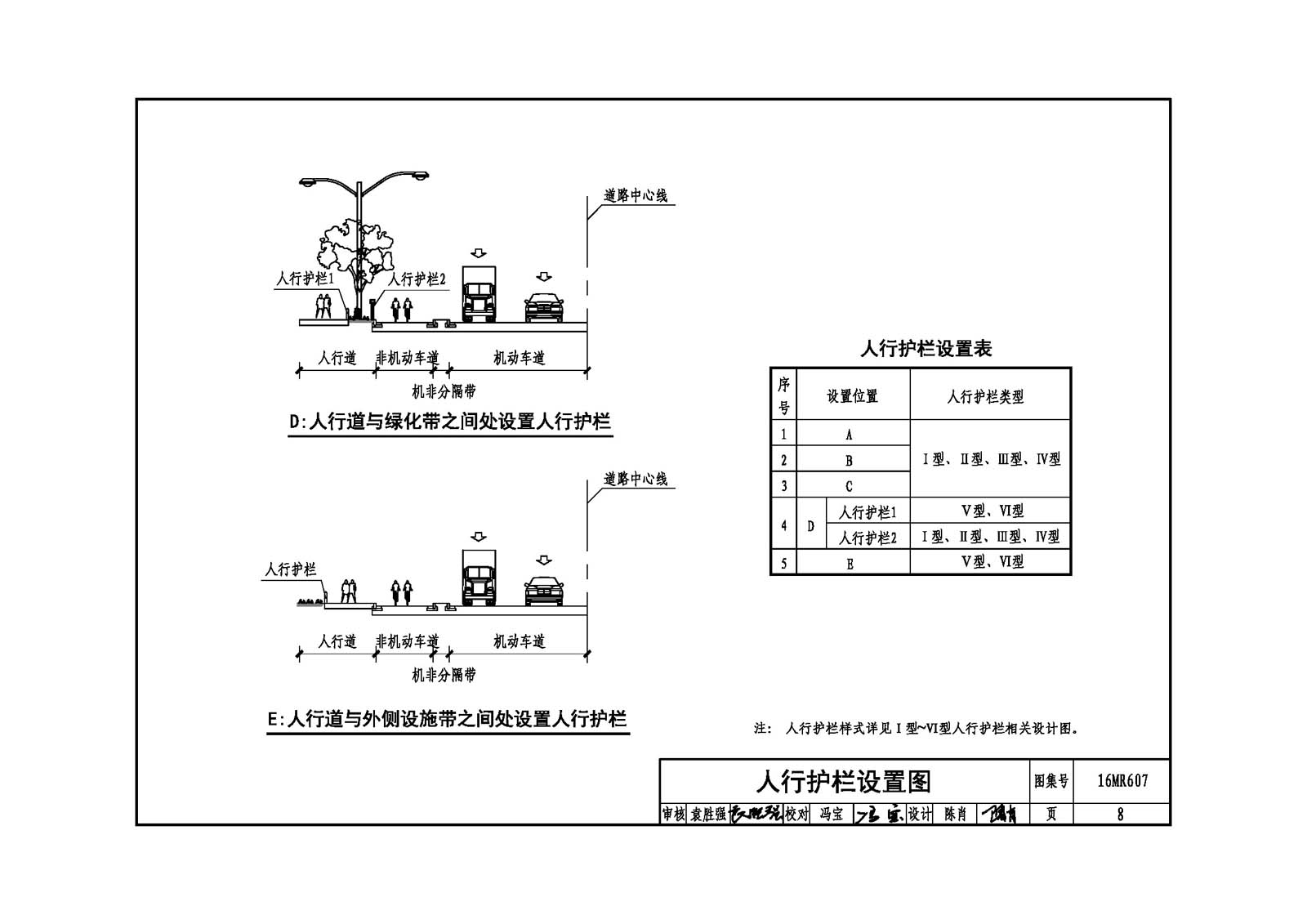

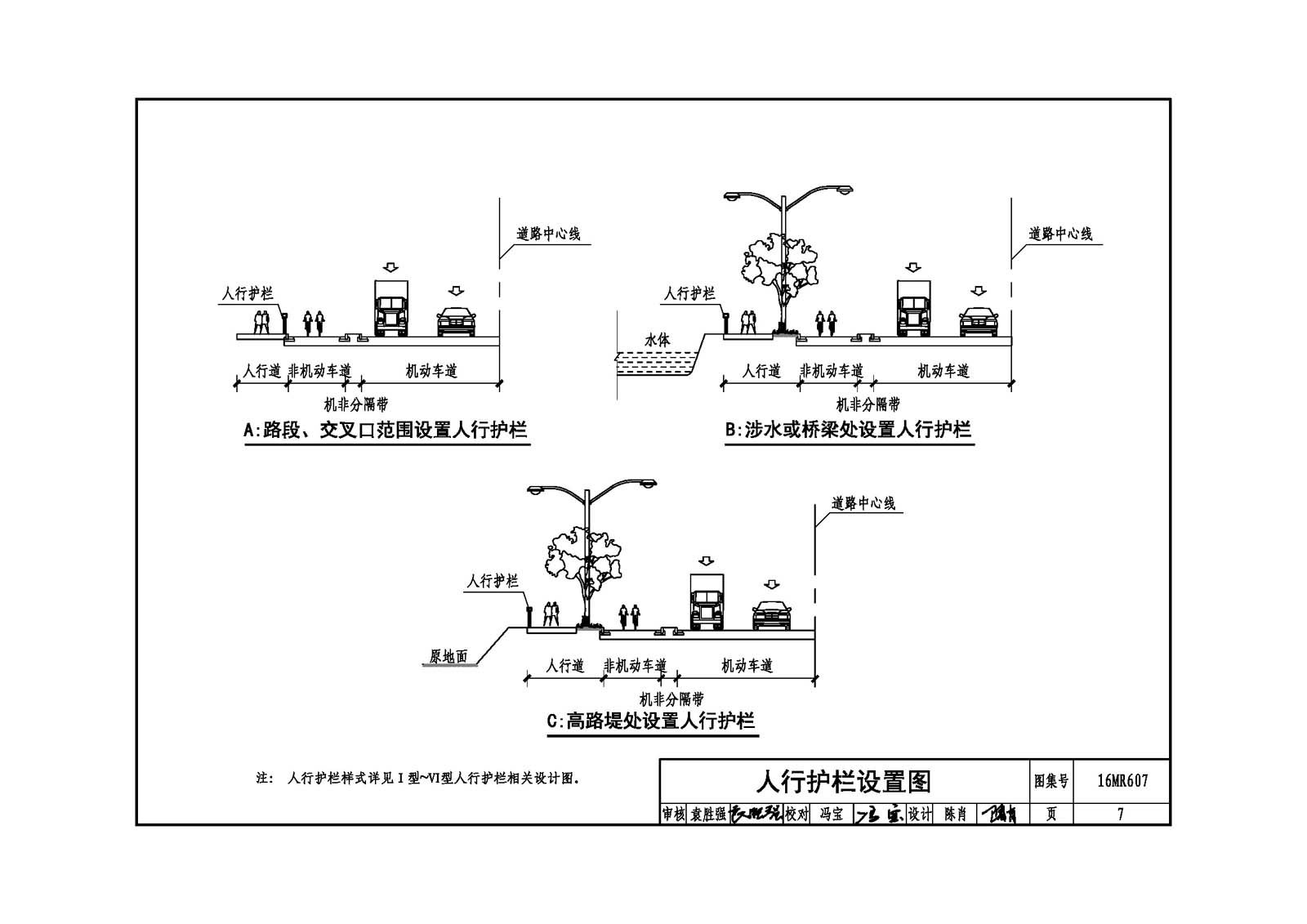

| 人行護欄設置圖 | 7 |
| I 型人行護欄布置圖 | 9 |
| I 型人行護欄構件大樣圖 | 10 |
| I 型人行護欄連接件大樣圖 | 12 |
| I 型人行護欄工程數量表 | 13 |

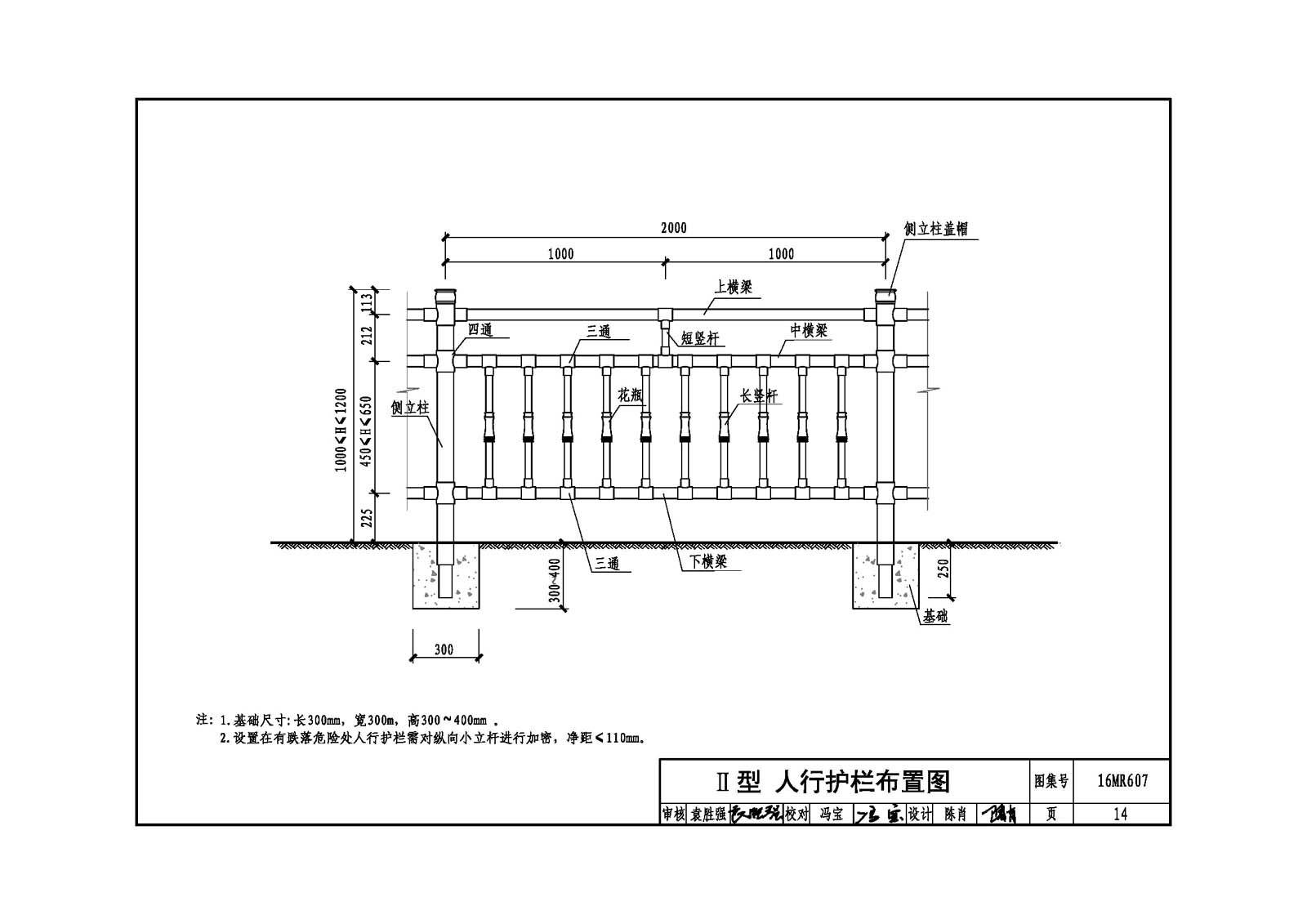

| II 型人行護欄布置圖 | 14 |
| II 型人行護欄構件大樣圖 | 15 |
| II 型人行護欄連接件大樣圖 | 17 |
| II 型人行護欄工程數量表 | 18 |
| III 型人行護欄布置圖 | 19 |
| III 型人行護欄構件大樣圖 | 20 |
| III 型人行護欄工程數量表 | 22 |
| IV 型人行護欄布置圖 | 23 |
| IV 型人行護欄構件大樣圖 | 24 |
| IV 型人行護欄連接件大樣圖 | 26 |
| IV 型人行護欄工程數量表 | 27 |
| V 型人行護欄布置圖 | 28 |
| V 型人行護欄構件大樣圖 | 29 |
| V 型人行護欄連接件大樣圖 | 31 |
| V 型人行護欄工程數量表 | 32 |
| VI 型人行護欄布置圖 | 33 |
| VI 型人行護欄構件大樣圖 | 34 |
| VI 型人行護欄連接件大樣圖 | 37 |
| VI 型人行護欄工程數量表 | 38 |
| 2 分隔護欄 | |
| 分隔護欄設置圖 | 39 |
| I 型分隔護欄布置圖 | 40 |
| I 型分隔護欄構件大樣圖 | 41 |
| I 型分隔護欄連接件大樣圖 | 43 |
| I 型分隔護欄工程數量表 | 44 |
| II 型分隔護欄布置圖 | 45 |
| II 型分隔護欄構件大樣圖 | 46 |
| II 型分隔護欄連接件大樣圖 | 48 |
| II 型分隔護欄工程數量表 | 49 |
| III 型分隔護欄布置圖 | 50 |
| III 型分隔護欄構件大樣圖 | 51 |
| III 型分隔護欄連接件大樣圖 | 53 |
| III 型分隔護欄工程數量表 | 54 |
| 3 附錄 | |

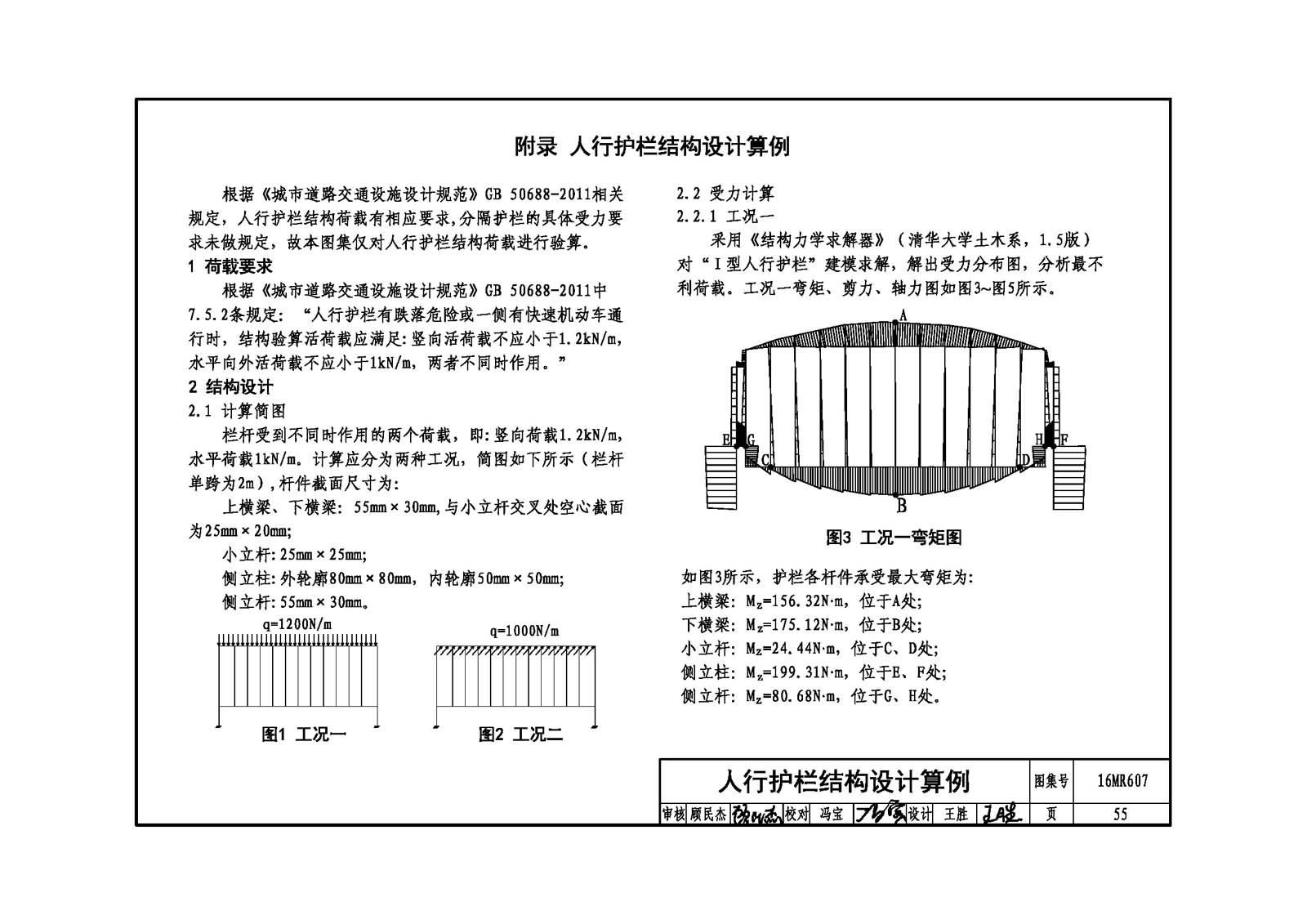

| 人行護欄結構設計算例 | 55 |
| 相關技術資料 | 60 |
