16J110-2、16G333：預制混凝土外墻掛板
- 圖集編號
- 16J110-2、16G333
- 圖集名稱
- 預制混凝土外墻掛板
- 定價
- 46.00 元
- 開本
- 16 開
- 主編單位
- 北京預制建筑工程研究院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集為建筑產業現代化國家建筑標準設計專項編制項目，適用于抗震設防烈度≤9度地區裝配在鋼結構或混凝土結構上的非承重外墻維護掛板或裝飾板。
本圖集包括預制混凝土外墻掛板的建筑構造、結構連接構造及典型外墻掛板構件圖。本圖集包括建筑專業和結構專業兩部分，其中建筑方面提供了外墻掛板熱工性能指標、保溫做法、防水做法、建筑墻身剖面詳圖等內容，直接提供設計人員選用；結構方面提供了構件及連接的設計原則、結構連接構造、連接件和預埋件構造、典型板配筋示意等內容，設計人員可選用合適的連接構造形式并經過計算完成墻板、預埋件、連接件的設計。
本圖集根據國家現行標準及實際工程經驗編制，符合當前國家建筑產業現代化發展的需要。其中建筑構造部分內容可參考選用，結構連接構造及外墻掛板構件部分內容則必須通過結構計算或驗算來采用?？晒┰O計參考使用，生產單位可參考圖集同時根據設計文件進行生產，施工單位按設計文件及圖集提供的連接構造施工。
備注
替代08SJ110-2、08SG333
目錄
| 目錄 | 1 |
|---|---|

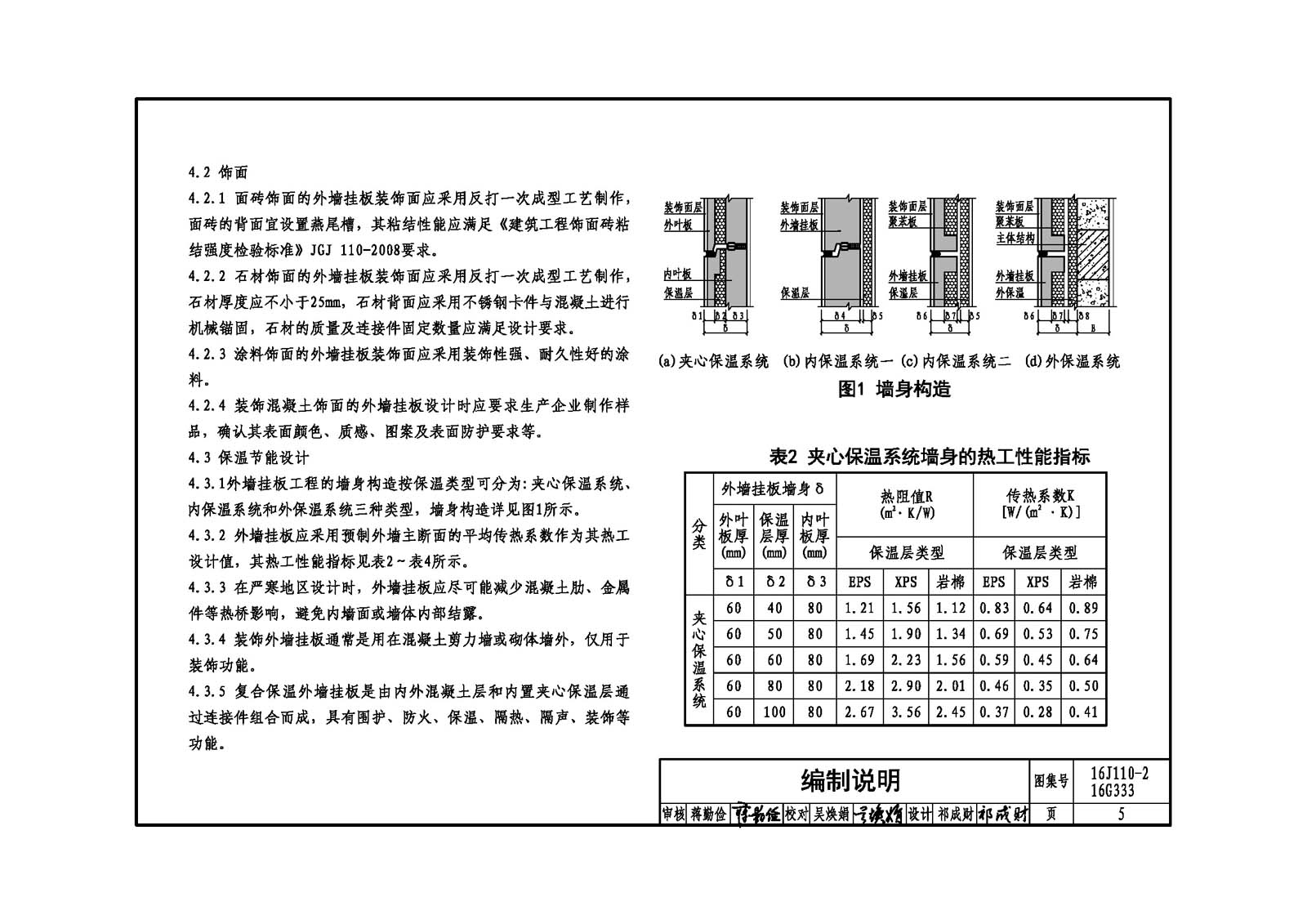

| 編制說明 | 3 |
| 建筑部分 | |

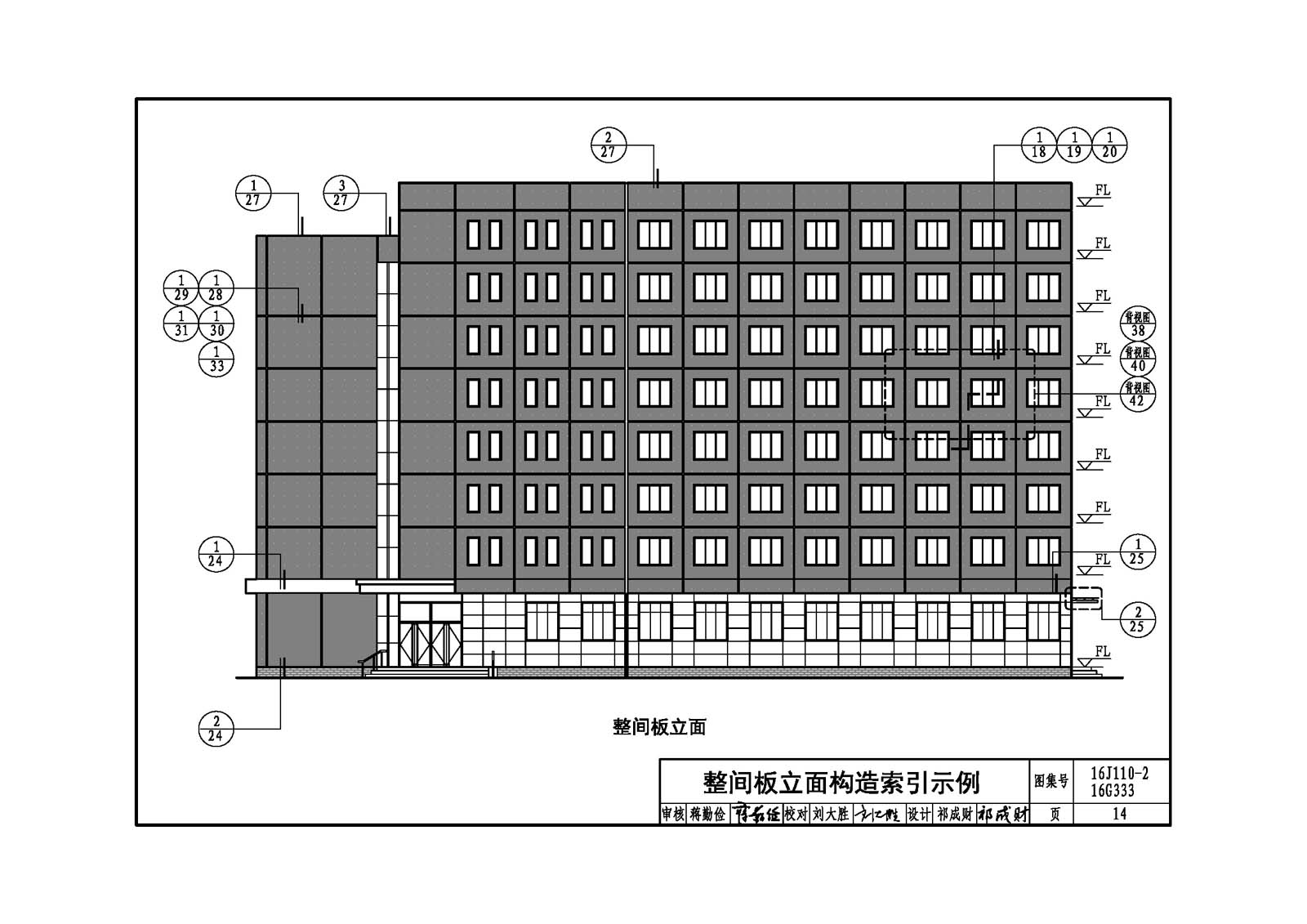

| 整間板立面構造索引示例 | 14 |
| 整間板標準層平面構造索引示例 | 15 |
| 橫條板、豎條板立面、平面構造索引示例 | 16 |
| 裝飾板立面、平面構造索引示例 | 17 |

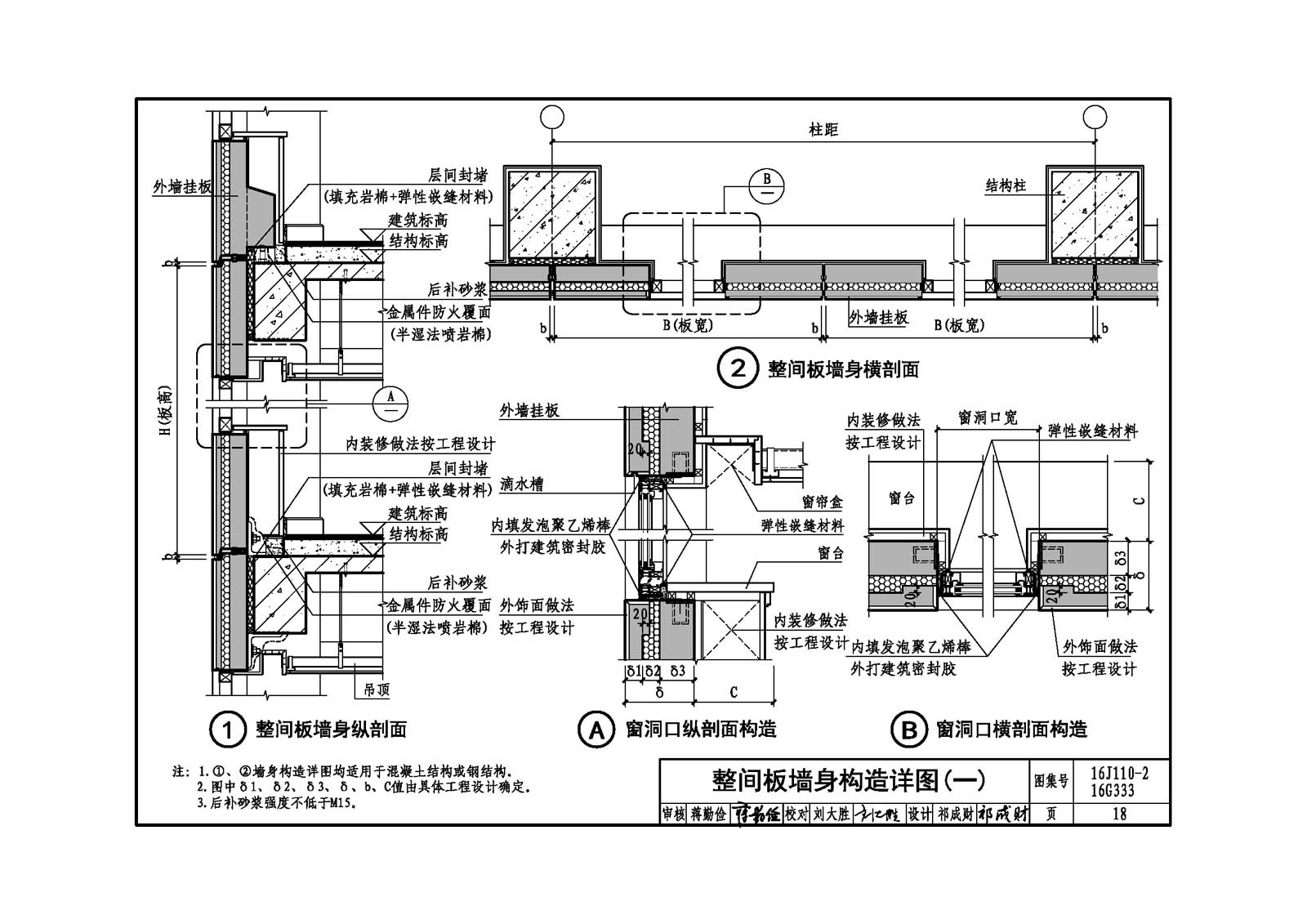

| 整間板墻身構造詳圖(一) | 18 |
| 整間板墻身構造詳圖(二) | 19 |
| 整間板墻身構造詳圖(三) | 20 |
| 橫條板墻身構造詳圖 | 21 |
| 豎條板墻身構造詳圖 | 22 |
| 裝飾板墻身構造詳圖 | 23 |
| 外墻掛板特殊部位構造詳圖(一) | 24 |
| 外墻掛板特殊部位構造詳圖(二) | 25 |
| 外墻掛板特殊部位構造詳圖(三) | 26 |
| 外墻掛板特殊部位構造詳圖(四) | 27 |
| 外墻掛板接縫剖面構造詳圖(一) | 28 |
| 外墻掛板接縫剖面構造詳圖(二) | 29 |
| 外墻掛板接縫剖面構造詳圖(三) | 30 |
| 外墻掛板接縫剖面構造詳圖(四) | 31 |
| 外墻掛板接縫剖面構造詳圖(五) | 32 |
| 外墻掛板接縫剖面構造詳圖(六) | 33 |
| 外墻掛板接縫剖面構造詳圖(七) | 34 |
| 外墻掛板接縫剖面構造詳圖(八) | 35 |
| 外墻掛板接縫剖面構造詳圖(九) | 36 |
| 外墻掛板接縫剖面構造詳圖(十) | 37 |
| 整間板連接構造示意(一) | 38 |
| 結構部分 | |
| 整間板連接構造示意(二) | 40 |
| 整間板連接構造示意(三) | 42 |
| 橫條板連接構造示意 | 44 |
| 豎條板連接構造示意 | 46 |
| 裝飾板連接構造示意 | 48 |
| 整間板模板示意圖(一) | 50 |
| 整間板配筋示意圖(一) | 51 |

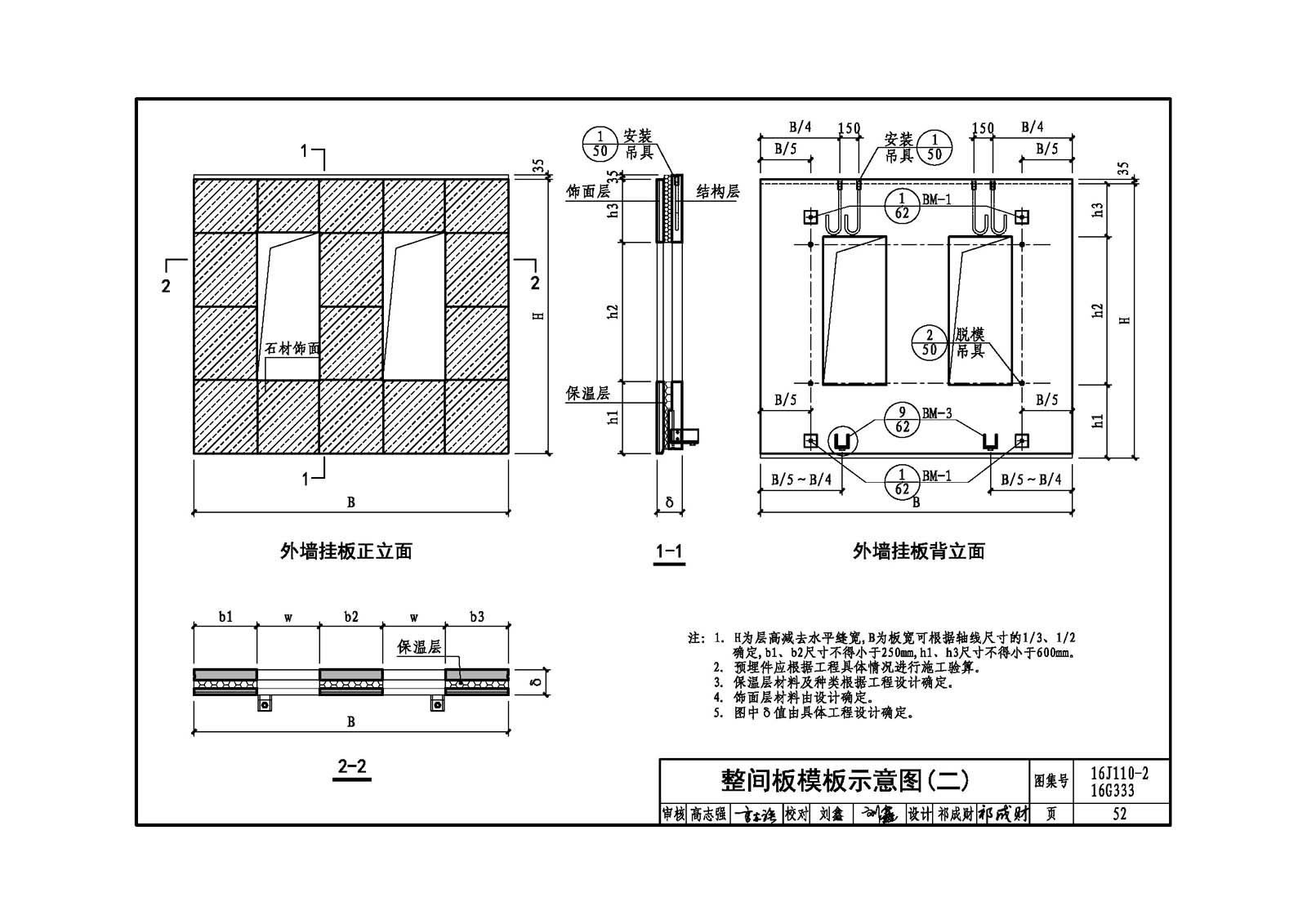

| 整間板模板示意圖(二) | 52 |
| 整間板配筋示意圖(二) | 53 |
| 整間板模板示意圖(三) | 54 |
| 整間板配筋示意圖(三) | 55 |
| 橫條板模板示意圖 | 56 |
| 橫條板配筋示意圖. | 57 |
| 豎條板模板示意圖 | 58 |
| 豎條板配筋示意圖 | 59 |
| 裝飾板模板示意圖 | 60 |
| 裝飾板配筋示意圖 | 61 |
| 主要預埋件、連接件一覽表(一) | 62 |
| 主要預埋件、連接件一覽表(二) | 63 |
| 相關技術資料 | 64 |
