15J101 15G612：磚墻建筑 結構構造
- 圖集編號
- 15J101 15G612
- 圖集名稱
- 磚墻建筑 結構構造
- 定價
- 48.00 元
- 開本
- 16 開
- 主編單位
- 大慶油田工程有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集是在04J101《磚墻建筑構造》和04G612《磚墻結構構造》圖集的基礎上，為便于設計、施工人員的使用，按統一、精簡、優化原則進行編制的。適用于以頁巖煤矸石、粉煤灰或粘土為主要原料燒結的普通磚、多孔磚，以及蒸壓灰砂磚等，全國不同氣候區，設計使用年限為50年的非抗震及抗震設防烈度6～8度地區的磚砌體多層房屋建筑。本圖集主要內容：
1. 根據不同地區節能要求，推薦了多孔磚主塊及配套塊型。
2. 編制了適用于多層建筑與結構構造系列詳圖，及建筑門窗安裝、設備配件固定等詳圖，能充分滿足工程設計和施工技術人員選用。
3. 針對磚砌體房屋易產生裂縫的問題，按各地域情況、材料類別及房屋部位提出了系列構造要求及防裂措施。
4. 編制了不同磚墻體材料的熱工參數及墻體熱工性能指標，供工程設計人員參考應用。
圖集特點：
1. 本圖集較詳盡地提供了我國磚砌體房屋的系列建筑與結構構造，技術上是可靠的，較好的體現了磚砌體多層房屋的抗震性能設計。
2. 從建筑墻體材料革新和節約能源出發，較為全面、詳細地編制涵蓋了新材料的磚墻建筑、結構構造，將促進其應用技術發展，符合我國國情。
備注
替代04J101、04G612
目錄
| 目錄 | 1 |
|---|---|

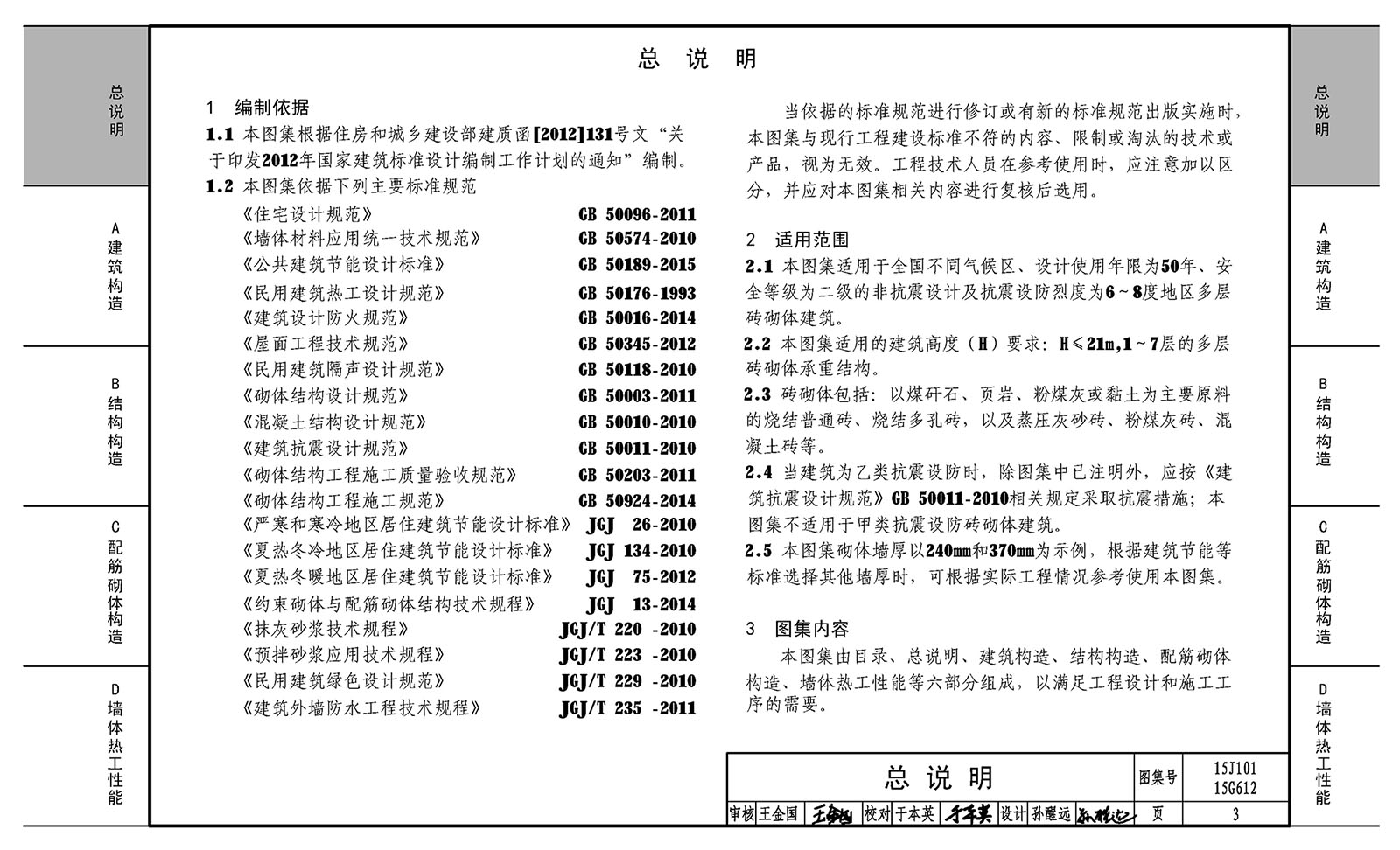

| 總說明 | 3 |
| A 建筑構造 | |

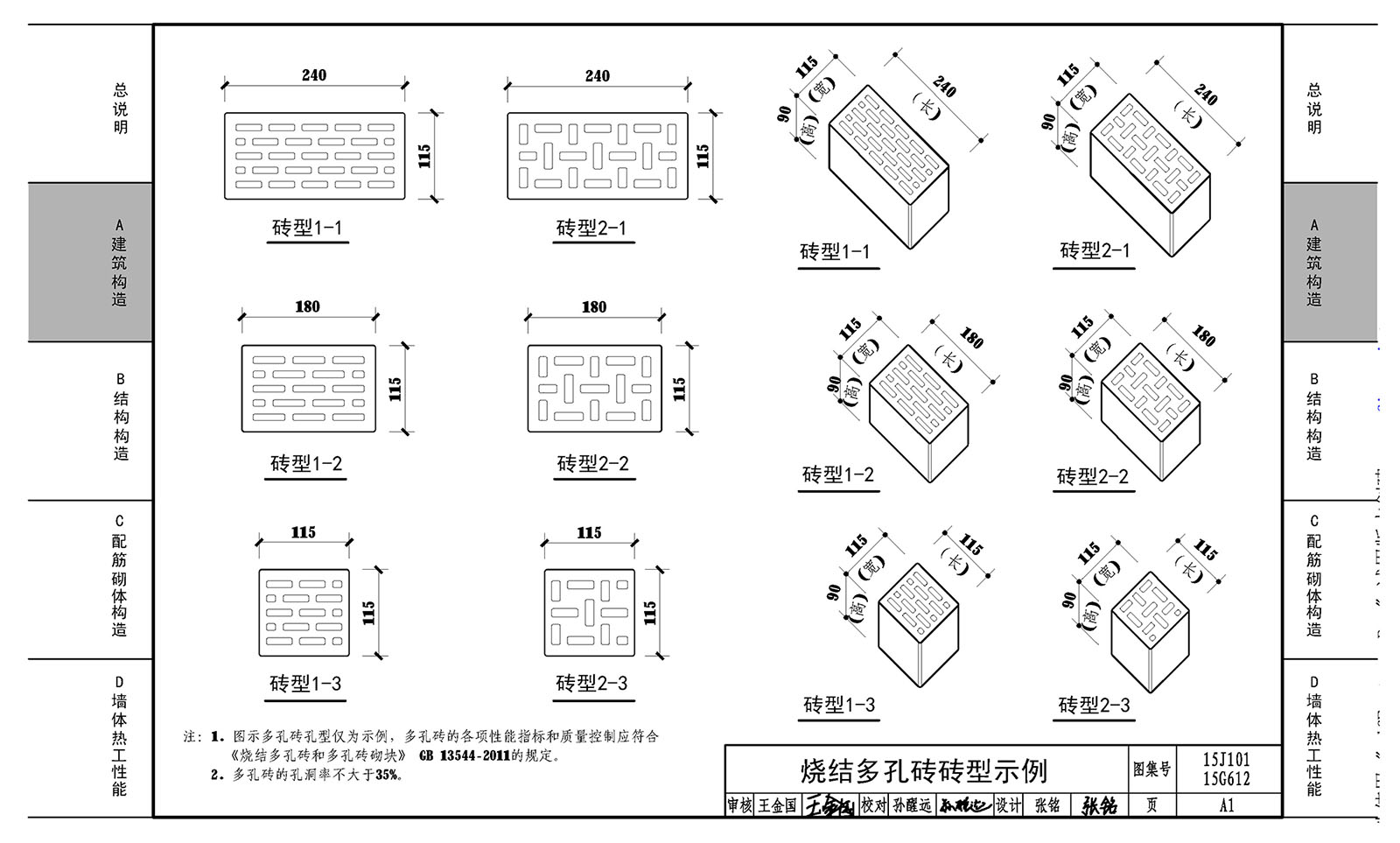

| 燒結多孔磚磚型示例 | A1 |
| 混凝土多孔磚磚型示例 | A2 |
| 墻腳 | A3 |
| 地下室窗井、隔墻 | A5 |
| 地溝通風孔、多孔磚墻樓層墊層 | A6 |
| 窗臺 | A7 |
| 窗上口 | A11 |
| 窗臺板 | A13 |
| 暖氣槽窗臺板 | A14 |
| 門窗安裝 | A15 |
| 女兒墻 | A16 |

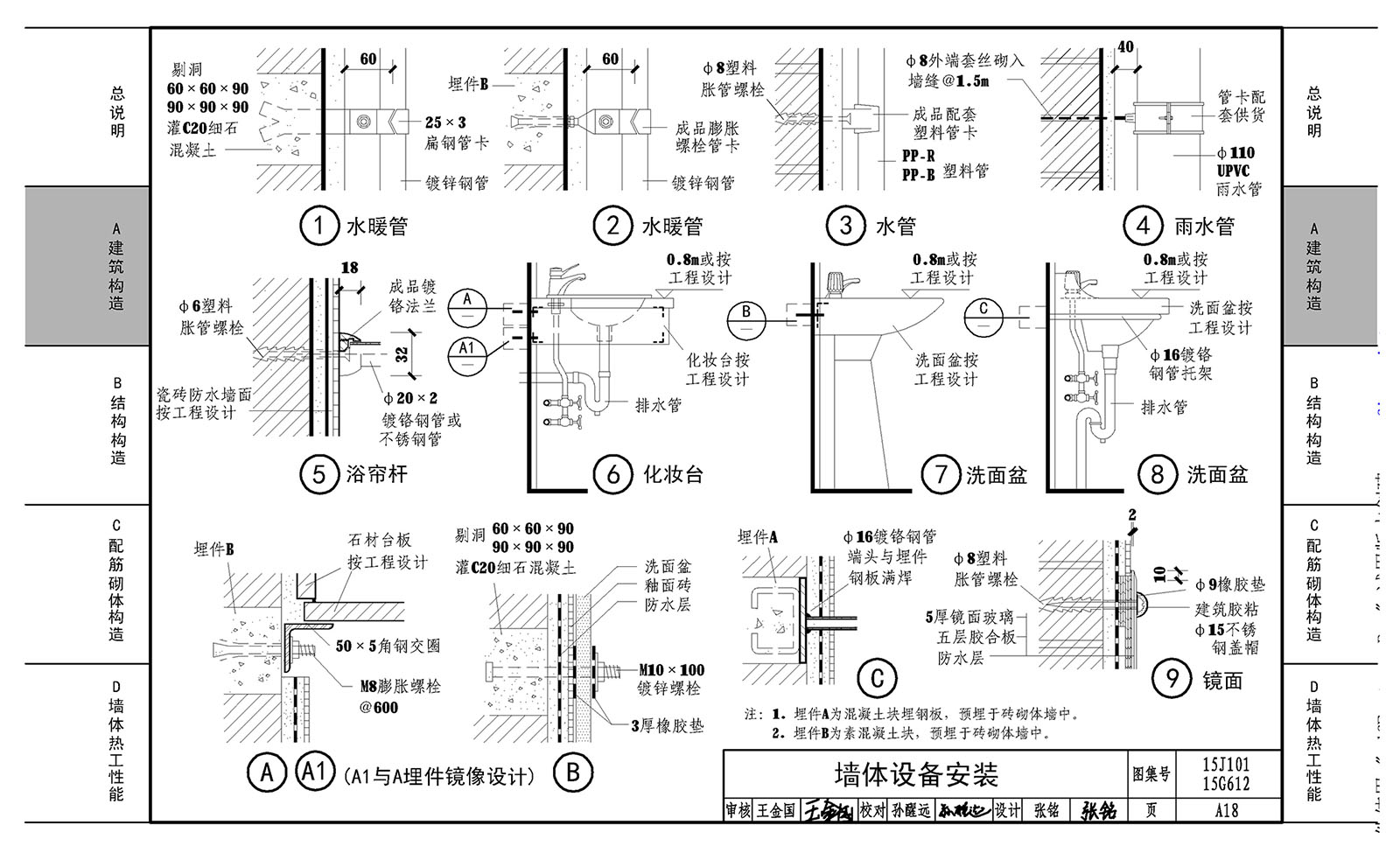

| 墻體設備安裝 | A18 |
| 外墻變形縫 | A19 |
| 屋面變形縫、外墻變形縫 | A20 |
| 內墻、頂棚變形縫 | A21 |
| B 結構構造 | |
| 構造柱與基礎的連接 | B1 |

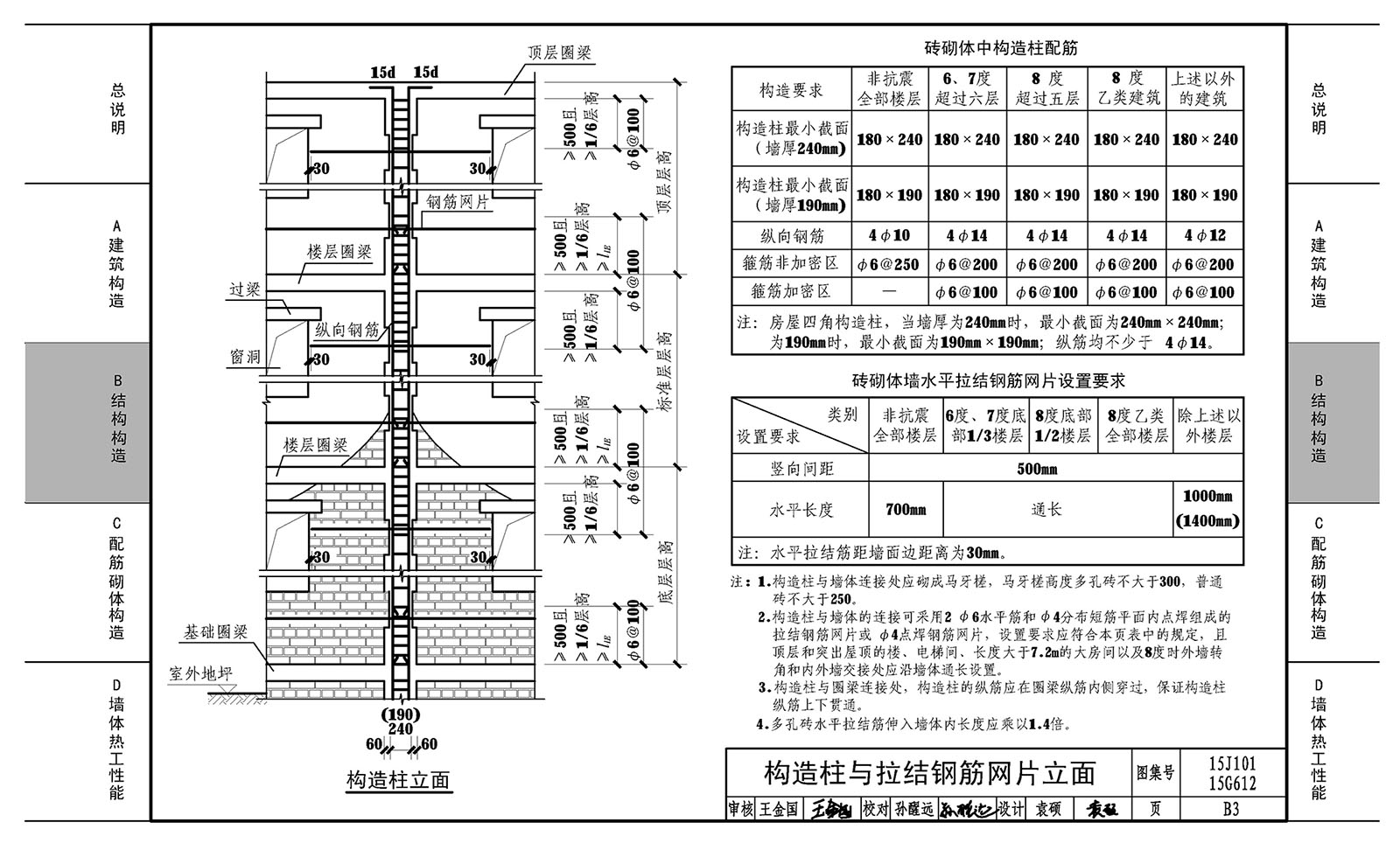

| 構造柱與拉結鋼筋網片立面 | B3 |
| 加強構造柱與拉結鋼筋網片立面 | B4 |
| 墻體拉結 | B5 |
| 構造柱與墻體拉結 | B8 |
| 構造柱與現澆梁連接 | B11 |
| 無構造柱圈梁構造節點 | B12 |
| 有構造柱圈梁構造節點 | B13 |
| 無構造柱圈梁與梁連接 | B15 |
| 挑梁構造 | B16 |
| 預制空心板支承構造 | B17 |
| 預制板與外墻的拉結及板縫梁式配筋 | B19 |
| 現澆板與墻、圈梁連接 | B20 |
| 女兒墻平面節點示例 | B21 |
| 女兒墻構造節點 | B22 |
| 樓梯間墻體配筋 | B24 |
| 墻體防裂措施 | B25 |
| 女兒墻及坡屋頂分隔縫 | B27 |
| C 配筋砌體構造 | |

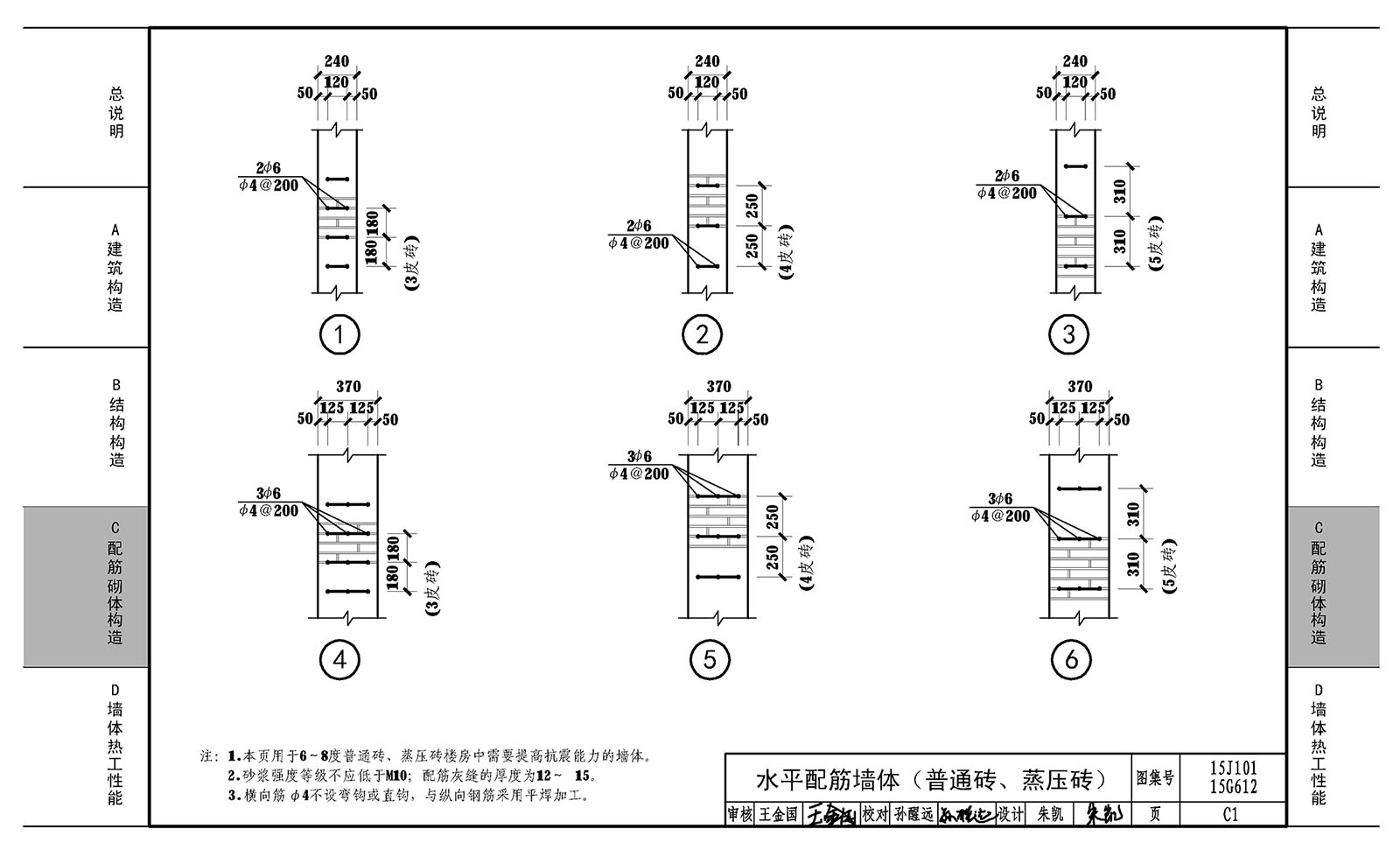

| 水平配筋墻體（普通磚、蒸壓磚） | C1 |
| 水平配筋墻體（多孔磚） | C2 |
| 水平鋼筋的錨固 | C3 |
| 墻體鋼筋與構造柱的連接 | C4 |
| 墻體配筋帶及系梁 | C5 |
| 與構造柱的連接 | C6 |
| 雙向配筋帶、系梁與構造柱的連接 | C7 |
| 有邊框窗間墻的配筋帶及系梁 | C8 |
| 門、窗洞口側邊框構造 | C9 |
| 窗洞口側邊框與墻體的拉結 | C10 |
| D 墻體熱工性能 | |
| 墻體材料的熱工參數選用表 | D1 |

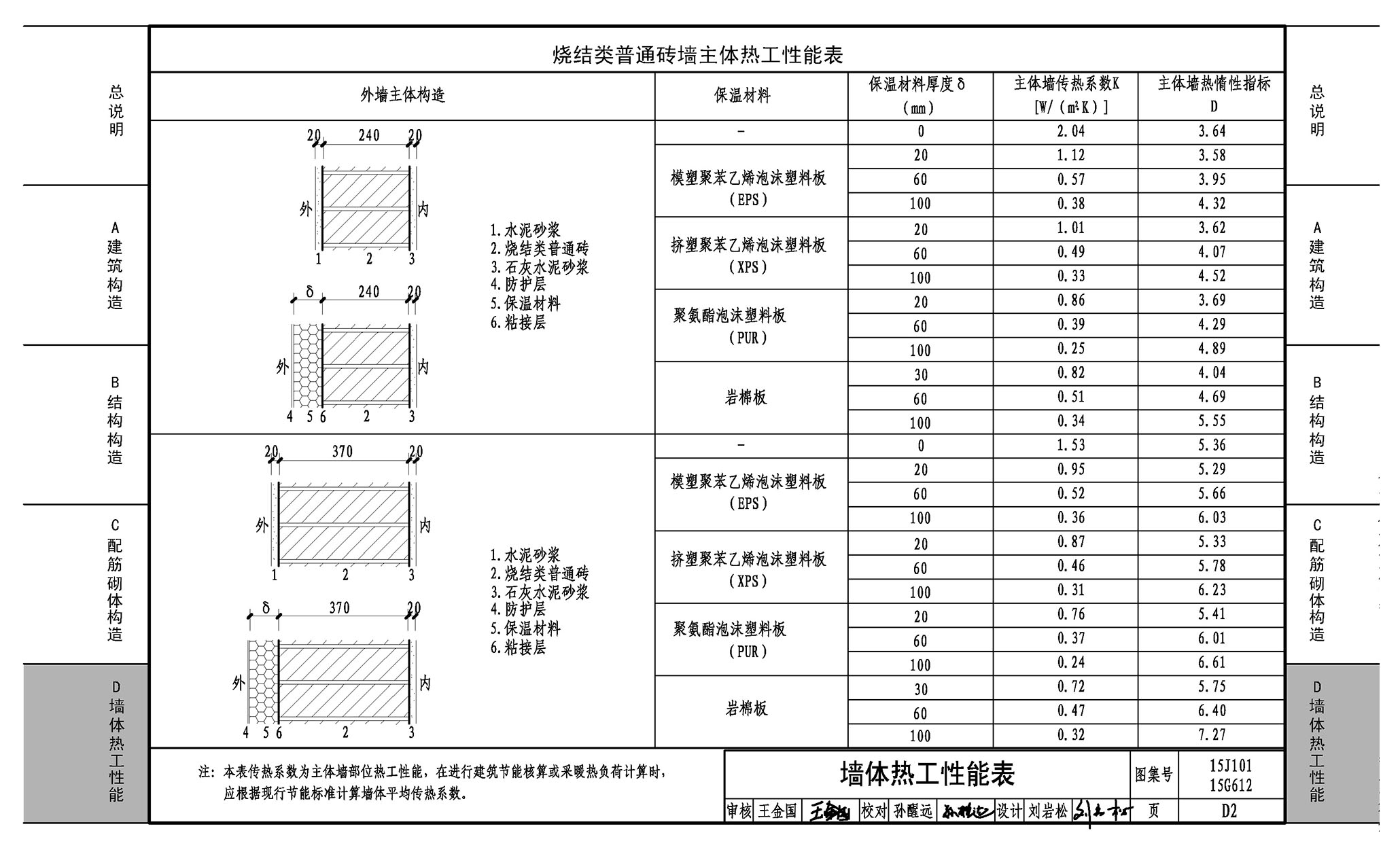

| 墻體熱工性能表 | D2 |
