16S111：變頻調速供水設備選用與安裝
- 圖集編號
- 16S111
- 圖集名稱
- 變頻調速供水設備選用與安裝
- 定價
- 94.00 元
- 開本
- 16 開
- 主編單位
- 中元國際（上海）工程設計研究院有限公司
內容簡介
本圖集適用于新建、擴建和改建的民用建筑及一般工業建筑生活給水系統中單泵電機功率小于等于22kW、揚程小于1.6MPa的變頻調速供水設備的選用與安裝。一般工業建筑生產等給水系統變頻調速供水工程可參考本圖集。
主要內容包括全變頻恒壓供水設備和微機控制變頻調速供水設備的基本組成及控制原理、選用要點、性能參數、外形尺寸及安裝圖。
本圖集為首次編制的變頻調速供水設備的選用與安裝圖集，內容全面詳實，對于變頻調速供水技術在建筑二次供水工程領域的廣泛應用將起到積極的推動作用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 6 |
| Grundfos系列全變頻恒壓供水設備 | |
| Grundfos系列全變頻恒壓供水設備選用說明 | 13 |
| Grundfos系列全變頻恒壓供水設備組成及控制原理 | 15 |
| Grundfos系列全變頻恒壓供水設備性能參數表(一用一備臥式泵組) | 16 |
| Grundfos系列全變頻恒壓供水設備性能參數表(兩用一備、三用一備臥式泵組) | 17 |
| Grundfos系列全變頻恒壓供水設備性能參數表(一用一備立式泵組) | 18 |
| Grundfos系列全變頻恒壓供水設備性能參數表(兩用一備立式泵組) | 20 |
| Grundfos系列全變頻恒壓供水設備性能參數表(三用一備立式泵組) | 21 |
| Grundfos系列全變頻恒壓供水設備性能參數表(四用一備立式泵組) | 23 |
| Grundfos系列全變頻恒壓供水設備性能參數表(五用一備立式泵組) | 24 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(一用一備臥式泵組) | 25 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(一用一備臥式泵組) | 26 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(兩用一備臥式泵組) | 27 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(三用一備臥式泵組) | 28 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(兩用一備、三用一備臥式泵組) | 29 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(一用一備立式泵組) | 30 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(一用一備立式泵組) | 31 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(兩用一備立式泵組) | 33 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(兩用一備立式泵組) | 34 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(三用一備立式泵組) | 35 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(三用一備立式泵組) | 36 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(四用一備立式泵組) | 38 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(四用一備立式泵組) | 39 |
| Grundfos系列全變頻恒壓供水設備外形及安裝圖(五用一備立式泵組) | 40 |
| Grundfos系列全變頻恒壓供水設備外形及安裝尺寸表(五用一備立式泵組) | 41 |
| dooch系列全變頻恒壓供水設備 | |
| dooch系列全變頻恒壓供水設備選用說明 | 42 |

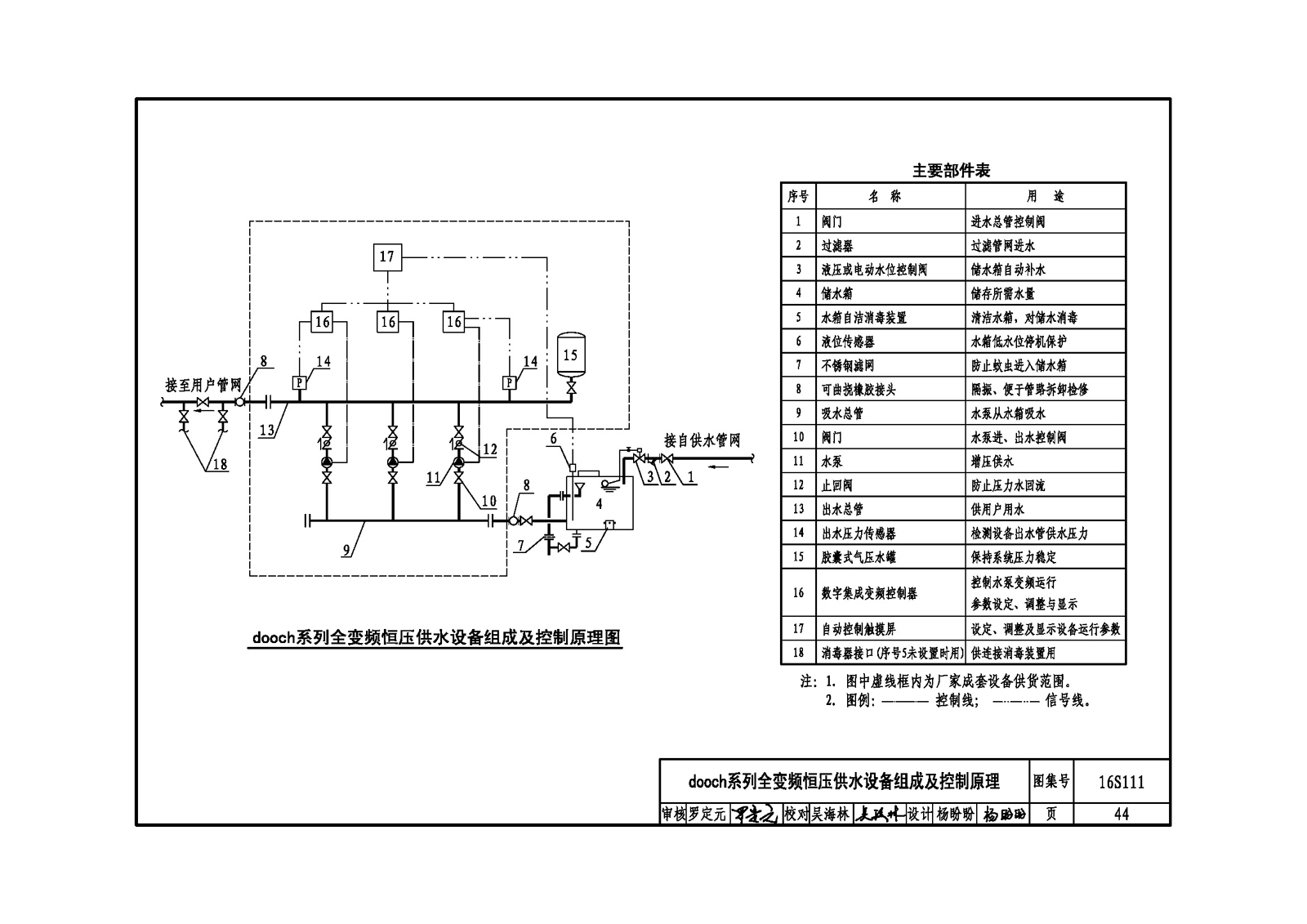

| dooch系列全變頻恒壓供水設備組成及控制原理 | 44 |
| dooch系列全變頻恒壓供水設備性能參數表(一用一備立式泵組) | 45 |
| dooch系列全變頻恒壓供水設備性能參數表(兩用一備立式泵組) | 47 |
| dooch系列全變頻恒壓供水設備性能參數表(三用一備立式泵組) | 49 |

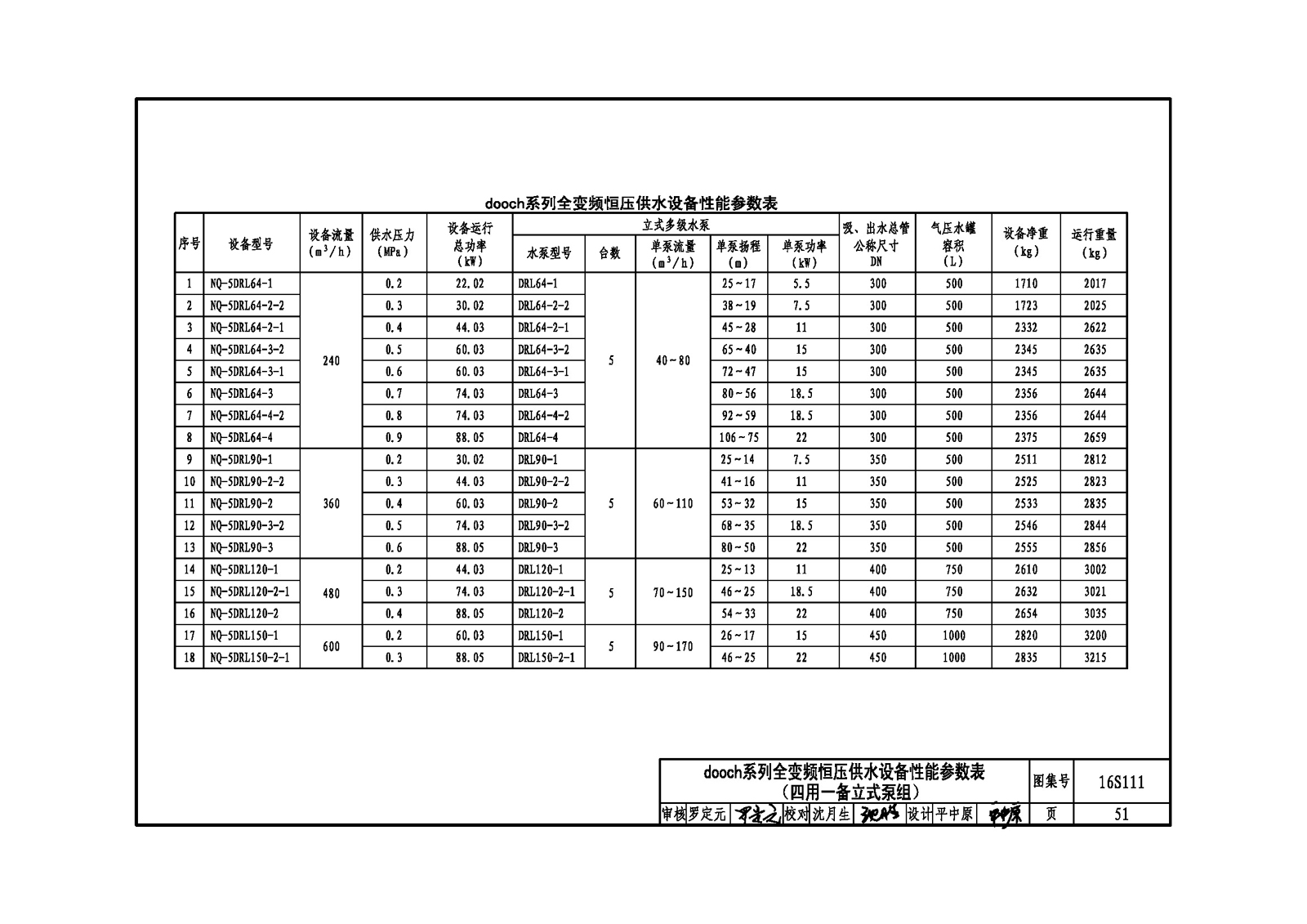

| dooch系列全變頻恒壓供水設備性能參數表(四用一備立式泵組) | 51 |
| dooch系列微型全變頻恒壓供水設備性能參數表(家用單泵) | 52 |
| dooch系列微型全變頻恒壓供水設備性能參數表(一用一備泵組) | 54 |
| dooch系列微型全變頻恒壓供水設備性能參數表(兩用一備泵組) | 56 |
| dooch系列全變頻恒壓供水設備外形及安裝圖(一用一備立式泵組) | 58 |
| dooch系列全變頻恒壓供水設備外形及安裝尺寸表(一用一備立式泵組) | 59 |
| dooch系列全變頻恒壓供水設備外形及安裝圖(兩用一備立式泵組) | 61 |
| dooch系列全變頻恒壓供水設備外形及安裝尺寸表(兩用一備立式泵組) | 62 |
| dooch系列全變頻恒壓供水設備外形及安裝圖(三用一備立式泵組) | 64 |
| dooch系列全變頻恒壓供水設備外形及安裝尺寸表(三用一備立式泵組) | 65 |
| dooch系列全變頻恒壓供水設備外形及安裝圖(四用一備立式泵組) | 67 |
| dooch系列全變頻恒壓供水設備外形及安裝尺寸表(四用一備立式泵組) | 68 |
| dooch系列微型全變頻恒壓供水設備外形及安裝圖(家用單泵) | 69 |
| dooch系列微型全變頻恒壓供水設備外形及安裝尺寸表(家用單泵) | 70 |
| dooch系列微型全變頻恒壓供水設備外形及安裝圖(一用一備泵組) | 72 |
| dooch系列微型全變頻恒壓供水設備外形及安裝尺寸表(一用一備泵組) | 73 |
| dooch系列微型全變頻恒壓供水設備外形及安裝圖(兩用一備泵組) | 75 |
| dooch系列微型全變頻恒壓供水設備外形及安裝尺寸表(兩用一備泵組) | 76 |
| xylem系列全變頻恒壓供水設備 | |
| xylem系列全變頻恒壓供水設備選用說明 | 78 |
| xylem系列全變頻恒壓供水設備組成及控制原理 | 80 |
| xylem系列全變頻恒壓供水設備性能參數表(一用一備泵組) | 81 |
| xylem系列全變頻恒壓供水設備性能參數表(兩用一備泵組) | 82 |
| xylem系列全變頻恒壓供水設備性能參數表(三用一備泵組) | 85 |
| xylem系列全變頻恒壓供水設備外形及安裝圖(一用一備泵組) | 88 |
| xylem系列全變頻恒壓供水設備外形及安裝尺寸表(一用一備泵組) | 89 |
| xylem系列全變頻恒壓供水設備外形及安裝圖(兩用一備泵組) | 90 |
| xylem系列全變頻恒壓供水設備外形及安裝尺寸表(兩用一備泵組) | 91 |
| xylem系列全變頻恒壓供水設備外形及安裝圖(三用一備泵組) | 94 |
| xylem系列全變頻恒壓供水設備外形及安裝尺寸表(三用一備泵組) | 95 |
| QB系列全變頻恒壓供水設備 | |
| QB系列全變頻恒壓供水設備選用說明 | 98 |
| QB系列全變頻恒壓供水設備組成及控制原理 | 100 |
| QB系列全變頻恒壓供水設備性能參數表(一用一備泵組) | 101 |
| QB系列全變頻恒壓供水設備性能參數表(兩用一備泵組) | 102 |
| QB系列全變頻恒壓供水設備性能參數表(三用一備泵組) | 103 |
| QB系列全變頻恒壓供水設備外形及安裝圖(一用一備泵組) | 104 |
| QB系列全變頻恒壓供水設備外形及安裝尺寸表(一用一備泵組) | 105 |
| QB系列全變頻恒壓供水設備外形及安裝圖(兩用一備泵組) | 106 |
| QB系列全變頻恒壓供水設備外形及安裝尺寸表(兩用一備泵組) | 107 |
| QB系列全變頻恒壓供水設備外形及安裝圖(三用一備泵組) | 108 |
| QB系列全變頻恒壓供水設備外形及安裝尺寸表(三用一備泵組) | 109 |
| NQXB系列全變頻箱泵一體化智能泵站(管中泵) | |
| NQXB系列全變頻箱泵一體化智能泵站選用說明 | 110 |
| NQXB系列全變頻箱泵一體化智能泵站組成及控制原理 | 112 |
| NQXB系列全變頻箱泵一體化智能泵站性能參數表(兩用一備泵組) | 113 |
| NQXB系列全變頻箱泵一體化智能泵站性能參數表(三用一備泵組) | 115 |
| NQXB系列全變頻箱泵一體化智能泵站性能參數表(四用一備泵組) | 117 |

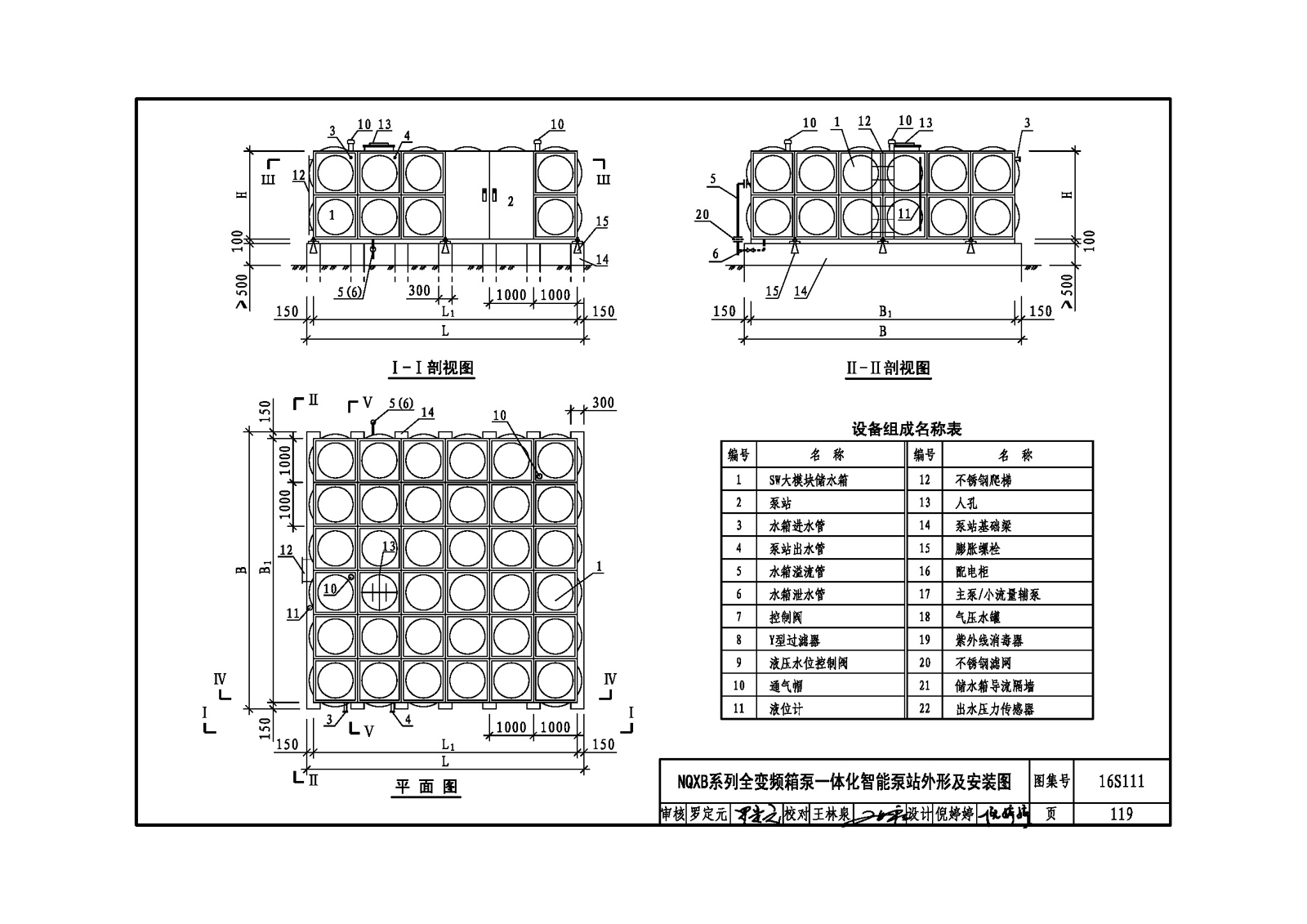

| NQXB系列全變頻箱泵一體化智能泵站外形及安裝圖 | 119 |
| NQXB系列全變頻箱泵一體化智能泵站內部配置示意圖 | 120 |
| NQXB系列全變頻箱泵一體化智能泵站基礎梁布置圖 | 121 |
| NQXB系列全變頻箱泵一體化智能泵站外形及安裝尺寸表(兩用一備泵組) | 122 |
| NQXB系列全變頻箱泵一體化智能泵站外形及安裝尺寸表(三用一備泵組) | 124 |
| NQXB系列全變頻箱泵一體化智能泵站外形及安裝尺寸表(四用一備泵組) | 126 |
| U-flo系列全變頻、單變頻、多變頻恒壓供水設備(管中泵) | |
| U-flo系列全變頻恒壓供水設備選用說明 | 128 |
| U-f1o系列全變頻恒壓供水設備組成及控制原理 | 130 |
| U-flo系列微機控制變頻調速供水設備選用說明 | 131 |
| U-f1o系列微機控制變頻調速供水設備組成及控制原理 | 133 |
| U-f1o系列全變頻、變頻調速恒壓供水設備性能參數表(一用一備泵組) | 134 |
| U-f1o系列全變頻、變頻調速恒壓供水設備性能參數表(兩用一備泵組) | 136 |
| U-flo系列全變頻、變頻調速恒壓供水設備性能參數表(三用一備泵組) | 138 |
| U-flo系列全變頻、變頻調速恒壓供水設備外形及安裝圖(一用一備泵組} | 141 |
| U-flo系列全變頻、變頻調速恒壓供水設備外形及安裝尺寸表(一用一備泵組) | 142 |
| U-flo系列全變頻、變頻調速恒壓供水設備外形及安裝圖(兩用一備泵組) | 144 |
| U-flo系列全變頻、變頻調速恒壓供水設備外形及安裝尺寸表(兩用一備泵組) | 145 |

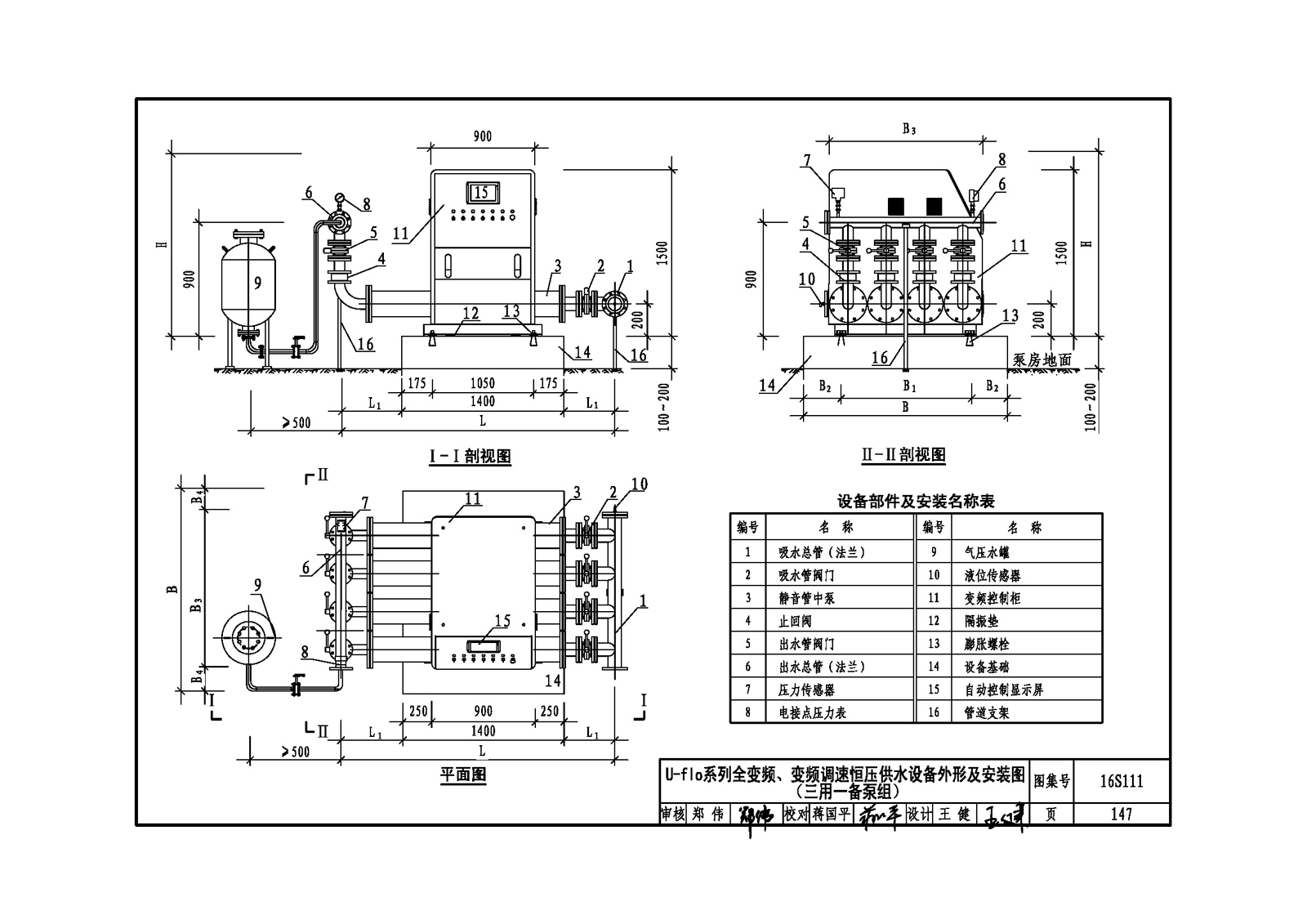

| U-flo系列全變頻、變頻調速恒壓供水設備外形及安裝圖(三用一備泵組) | 147 |
| U-flo系列全變頻、變頻調速恒壓供水設備外形及安裝尺寸表(三用一備泵組) | 148 |
| HLS系列微機控制變頻調速供水設備 | |
| HLS系列微機控制變頻調速供水設備選用說明 | 151 |
| HLS系列微機控制變頻調速供水設備組成及控制原理 | 153 |
| HLS系列微機控制變頻調速供水設備性能參數表(一用一備泵組) | 154 |
| HLS系列微機控制變頻調速供水設備性能參數表(兩用一備泵組) | 156 |
| HLS系列微機控制變頻調速供水設備性能參數表(三用一備泵組) | 158 |
| HLS系列微機控制變頻調速供水設備外形及安裝圖(一用一備泵組) | 160 |
| HLS系列微機控制變頻調速供水設備外形及安裝尺寸表(一用一備泵組) | 161 |
| HLS系列微機控制變頻調速供水設備外形及安裝圖(兩用一備泵組) | 163 |
| HLS系列微機控制變頻調速供水設備外形及安裝尺寸表(兩用一備泵組) | 164 |
| HLS系列微機控制變頻調速供水設備外形及安裝圖(三用一備泵組) | 166 |
| HLS系列微機控制變頻調速供水設備外形及安裝尺寸表(三用一備泵組) | 167 |
| FBJS系列微機控制變頻調速供水設備 | |
| FBJS系列微機控制變頻調速供水設備選用說明 | 169 |
| FBJS系列微機控制變頻調速供水設備組成及控制原理 | 171 |
| FBJS系列微機控制變頻調速供水設備性能參數表(一用一備主泵+小流量輔泵) | 172 |
| FBJS系列微機控制變頻調速供水設備性能參數表(兩用一備主泵+小流量輔泵) | 173 |
| FBJS系列微機控制變頻調速供水設備性能參數表(三用一備主泵+小流量輔泵) | 174 |
| FBJS系列微機控制變頻調速供水設備外形及安裝圖(一用一備主泵+小流量輔泵) | 175 |
| FBJS系列微機控制變頻調速供水設備外形及安裝尺寸表(一用一備主泵+小流量輔泵) | 176 |
| FBJS系列微機控制變頻調速供水設備外形及安裝圖(兩用一備主泵+小流量輔泵) | 177 |
| FBJS系列微機控制變頻調速供水設備外形及安裝尺寸表(商用一備主泵+小流量輔泵) | 178 |
| FBJS系列微機控制變頻調速供水設備外形及安裝圖(三用一備主泵+小流量輔泵) | 179 |
| FBJS系列微機控制變頻調速供水設備外形及安裝尺寸表(三用一備主泵+小流量輔泵) | 180 |
| TXB系列微機控制疊片同步自眼變頻調速供水設備 | |
| TXB系列微機控制疊片同步自吸變頻調速供水設備選用說明 | 181 |
| TXB系列微機控制變頻調速供水設備組成及控制原理 | 183 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備性能參數表(一用一備泵組) | 184 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備性能參數表(一用一備主泵+小流量輔泵) | 185 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備性能參數表(兩用一備泵組) | 186 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備性能參數表(兩用一備主泵+小流量輔泵) | 187 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝圖(一用一備泵組) | 188 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝尺寸表(一用一備泵組) | 189 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝圖(一用一備主泵+小流量輔泵) | 190 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝尺寸表(一用一備主泵+小流量輔泵) | 191 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝圖(兩用一備泵組) | 192 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝尺寸表(兩用一備泵組) | 193 |

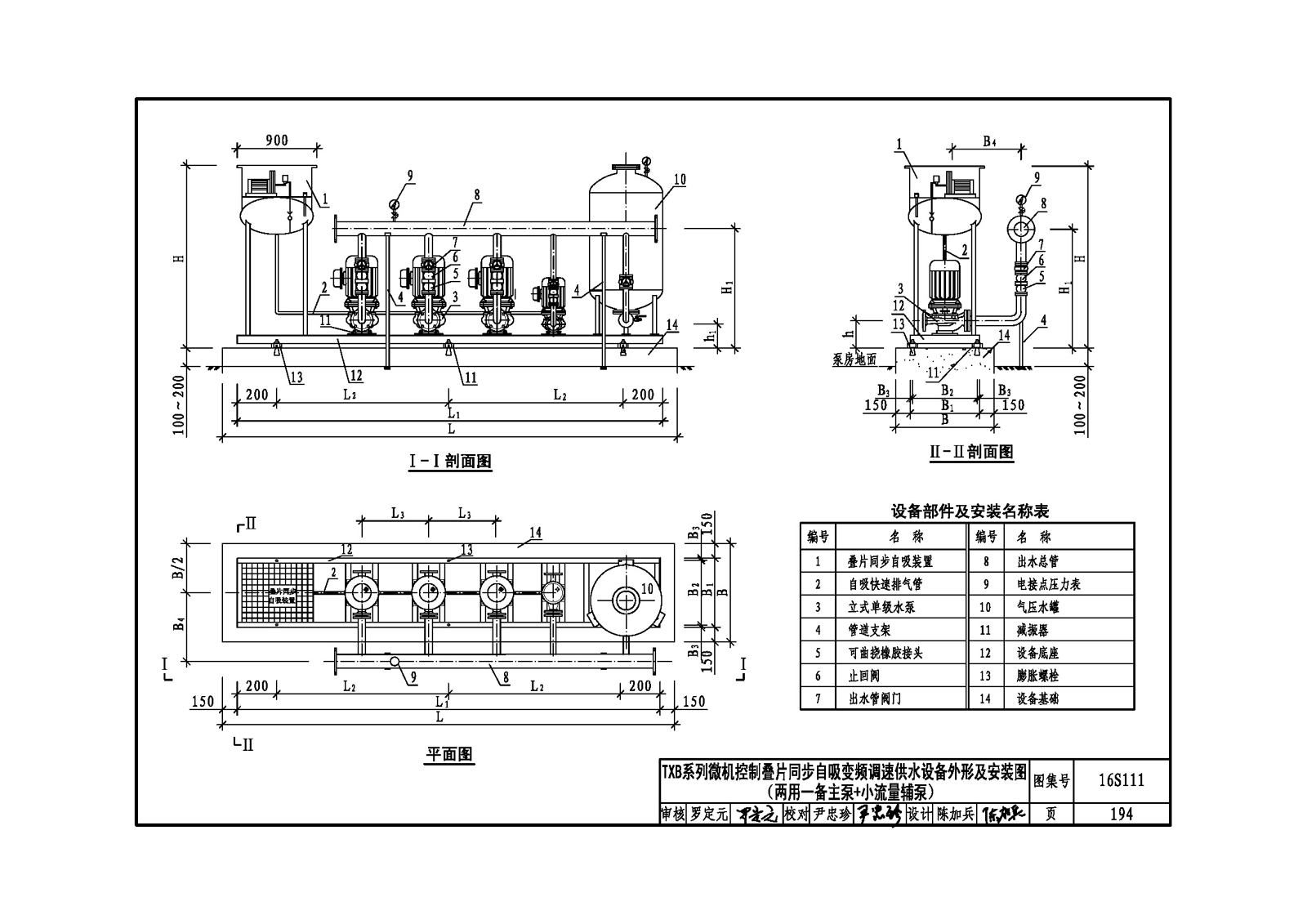

| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝圖(兩用一備主泵+小流量輔泵) | 194 |
| TXB系列微機控制疊片同步自吸變頻調速供水設備外形及安裝尺寸表(兩用一備主泵+小流量輔泵) | 195 |
樣張
